Как подключить датчик движения к светодиодному прожектору: схемы

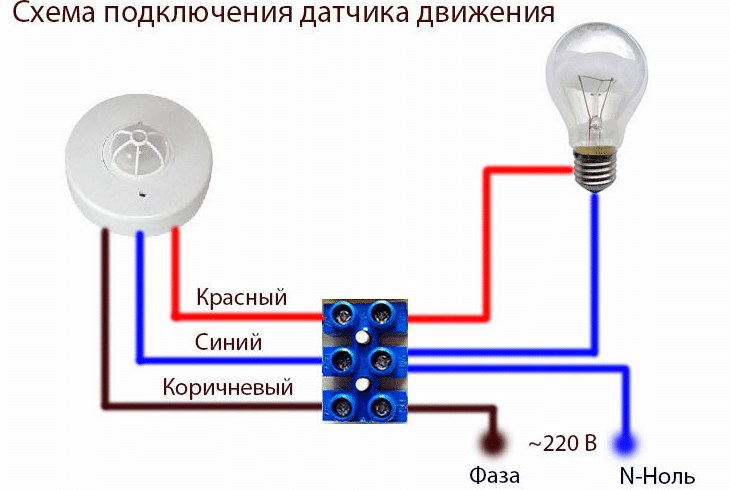

Схема подключения датчика движения для освещения

Бытовые датчики движения для включения света представляют собой готовые блоки, которые достаточно просто подключить к сети и к нагрузке (обычно это лампа освещения), после чего они сразу начинают работать.

В комплекте всегда идет монтажная схема, в которой даже неподготовленному мастеру очень трудно сделать ошибку. После установки понадобится отрегулировать дальность срабатывания детектирования и время удержания сигнала, что легко сделать при помощи регуляторов, выведенных на заднюю или переднюю панель прибора.

Обычно датчик движения для включения света имеет три контакта: нулевой, вход и выход на лампу. Если нет возможности определить, какой из проводов нулевой, а какой фазовый — то ничего страшного не случится, если вы эти провода перепутаете. Работоспособность датчика от этого не изменится, но теоретически возрастает вероятность попадания фазы на металлические элементы (может вызвать ложное срабатывание).

Датчики движения могут полностью заменить электрический выключатель, однако чаще всего их подключают совместно. Существует три варианта подключения:

• без выключателя;
• выключатель принудительно включает свет;
• выключатель принудительно выключает свет.

Схемы подключения датчика движения

Рассмотрим схемы подробнее, перед тем как подключить датчик движения:

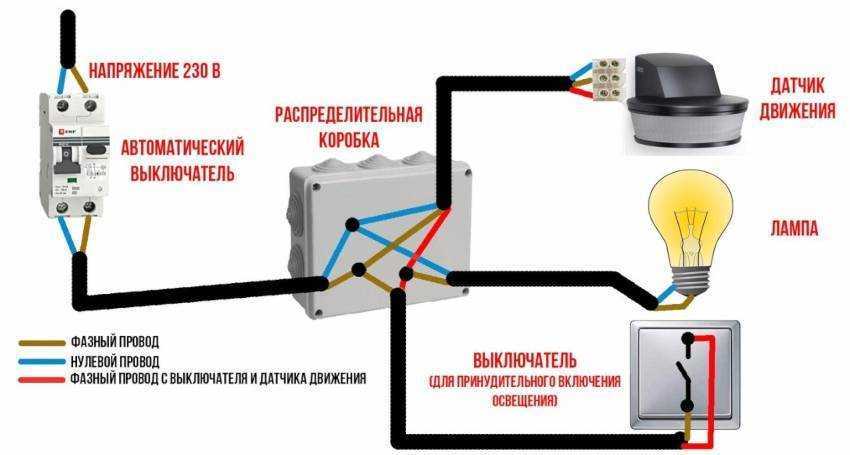

1. Если отсутствует ручной выключатель питания, то включение и выключение освещения полностью зависит от датчика движения (схема на рисунке 1). Такой вариант обычно применяется для освещения придомовой территории, площадки перед входной дверью, отдельных зон отдыха на дачном участке (подсветка бассейна, пруда, фонтана, беседки). При таком варианте датчик движения должен обладать еще и функцией «день-ночь». Тогда свет будет включаться от движения человека только после захода солнца или при недостаточном освещении контролируемой территории.
2. Принудительное включение света организовать очень просто: нужно соединить питание лампы в обход датчика движения (схема на рисунке 2). Принудительное включение удобно применять в рабочих комнатах или кабинетах. Человек, находящийся там, может читать книжку, писать или делать работу, стоя на одном месте, а свет не отключится в самый ненужный момент.
3. Вариант принудительного отключения света тоже несложно организовать. Выключатель просто ставится в цепи питания всей системы (схема на рисунке 3). Принудительное выключение больше подходит для жилых помещений. Нажав выключатель, владельцы могут не опасаться, что среди ночи датчик среагирует ярким светом на их движения во сне.

Как правильно самому подключить датчик движения к светодиодному прожектору

Изначальным назначением датчиков движения была работа в комплекте с охранной сигнализацией. Однако со временем область применения этих приборов стала значительно шире. На рынке появились модели, включающие прожектора, уличные фонари, различного вида сигнальное оборудование. Детекторы движения нередко используются при работе производственных цехов или обслуживании больших складских площадей. Внушительный модельный ряд позволяет применять эти приборы в рамках любого внутреннего интерьера, а такие качества как влагостойкость и устойчивость к перепадам температур делают их удобными для эксплуатации в условиях улицы.

Как подключить сенсор к прожектору

Выходная контактная группа детектора служит выключателем питания прожектора. Но присоединить датчик двумя проводами не получится – большинству сенсоров нужно питание 220 вольт (за исключением устройств с батарейным питанием). Поэтому придется тянуть к детектору движения три токопроводящих жилы:

• фазу;
• ноль;
• линию питания от датчика к прожектору.

Земля для большинства сенсоров не нужна. Поэтому можно воспользоваться трехжильным кабелем. Лучше найти кабель с разными цветами изоляции жил, но не содержащий проводника с желто-зеленой маркировкой, используемой для линий PE. На работоспособность системы это не повлияет, но в будущем может ввести в заблуждение специалистов при ремонтных работах.

Стандартная схема подключения детектора движения к прожектору.

Итоговая схема выглядит так. Сечение кабеля выбирается из условий:

• кабель должен быть рассчитан на полную мощность потребления прожектора;
• падение напряжения на двойной длине линии не должно превышать 5% (а лучше – еще меньше), в противном случае световой поток прожектора заметно снизится;
• из соображений механической прочности сечение проводников не должно быть меньше 2,5 кв.мм.

Пропускная способность медных проводов с различным сечением указана в таблице. Алюминий для обустройства систем освещения применять не надо.

Таблица подбора кабеля в зависимости от мощности светильника.

Сечение проводника, кв.мм	Наибольшая мощность при напряжении 220 В, Вт
При открытой прокладке	При прокладке в трубах
0,5	2400	—
0,75	3300	—
1,0	3700	3000
1,5	5000	3300
2,0	5700	4100
2,5	6600	4600
4,0	9000	5900

Из таблицы видно, что проводника сечением 2,5 кв.мм. в самом худшем случае хватает для обеспечения энергией светильника мощностью 4600 Вт. При применении LED-прожекторов этого достаточно для создания светового потока, эквивалентного создаваемому лампой накаливания около 36 000 Вт. Поэтому кабель в 2,5 квадрата (минимум по механической прочности) закрывает 99+ процентов разумных потребностей в энергоснабжении светильников. И лишь в случае очень длинных линий и очень мощных потребителей возможно придется увеличить сечение до 4 кв.мм. Проверить линию на потери напряжения удобнее всего с помощью онлайн-калькуляторов. Потребуются исходные данные:

• полная длина линии (от точки питания до сенсора и от сенсора до прожектора);
• сечение и материал проводников;
• ток нагрузки (мощность прожектора).

Еще лучше собрать схему с возможностью вывода в ручной режим управления и дополнительным выключателем. Для этого понадобится трехпозиционный переключатель.

Схема с выбором автоматического или ручного режима.

При переводе переключателя в ручной режим (Р) можно управлять освещением с помощью дополнительного переключателя. Не лишней будет эта мода и в случае выхода из строя фотореле – на время ремонта. Для вывода системы из работы служит положение О. Если такой режим не нужен, можно обойтись переключателем с двумя позициями (Р-А). Переключатель выбора режима и ручной коммутатор можно расположить в отдельном щитке управления освещением.

Если контактная система сенсора движения не позволяет коммутировать полную нагрузку прожектора, потребуется включить ее через реле-повторитель, в качестве которого можно использовать пускатель.

Схема с промежуточным реле.

Пускатель также можно расположить в щитке. Схему с промежуточным реле и трехпозиционным переключателем можно объединить.

Регулировка ИК-сенсора

Современные датчики движения имеют два или три регулятора.

Первый — «SENS» предназначен для управления чувствительностью прибора. Меняя положение можно установить размер объекта, на который будет реагировать сенсор, расстояние до объекта.

Второй — «TIME» определяет длительность свечения лампы после срабатывания автомата. Можно выставить несколько секунд. Специалисты советуют ставить 1-2 минуты, чтобы исключить постоянное срабатывание прибора.

Третий — «DAY LIGHT» регулирует время работы сенсора в зависимости от светового дня. Возможно включение прибора только в темное время, или в любое время суток.

Пользователь определяет положение регуляторов опытным путем. Сами датчики могут двигаться вверх-вниз, вправо-влево в зависимости от модели. Это позволяет определить оптимальный угол наклона и территорию охвата прибором.

Настройка работы датчика движения в прожекторе

Обычно все приспособления, необходимые для уличного освещения продаются с вложенной инструкцией и порой в ней все запутано, и каждый пункт требует грамотных разъяснений. Объясним, что делать в этом случае. Во-первых, не спешите обращаться к специалистам, по экономьте свое терпение и финансы.

Во-вторых, установленный датчик имеет свойство передвигаться по основанию фонаря, следовательно, настроить его просто. Путем подъема и опуска датчика движения, прожектор легко регулируется. В зависимости от этого, будет срабатывать на определенном расстоянии. (Чем ближе датчик к прожектору, тем ближе расстояние срабатывания).

В итоге следует заметить, что прожектор с датчиком постепенно совершенствуется и на сегодняшний день уже есть в продаже аппараты с расширенными настройками.

Чтобы осветить участок на даче, подход к подъезду, тоннель, арку на улице, провести свет в гараж и другие постройки используют мощные осветительные приборы — прожектора. Современные технологии позволяют сделать этот вид освещения экономным и автоматическим. Такие задачи решает подключение к световому прибору датчика движения. Смонтировать устройство, контролирующее появление человека, к светильнику не сложно. Выполнить работы может даже человек без специальных знаний.

Разновидности датчиков движения

Ремонт датчика движения своими руками

ДД разделяются по принципу действия, точности функционирования и особенностями применения:

1. Контактные;
2. Инфракрасные.

Контактные

Самые простые включатели света – это контактные ДД. Они представляют собой концевые выключатели (герконы). Устройства могут иметь отдельное питание от аккумуляторной батареи. Обычно их устанавливают на входных дверях. На дверном полотне и косяке закрепляют магнитные контакторы. Когда пластины при открытии двери размыкаются, контакты геркона соединяются, включается реле, которое приводит в действие включатель прибора освещения.

Схема контактного ДД

Важно! Контактные датчики имеют ограниченную сферу применения. Универсальными приборами считаются инфракрасные ДД, поэтому в основном используется этот вид датчиков

Инфракрасные

Приборы срабатывают на тепловое излучение объекта в его поле обзора. Когда человек попадает в эту зону, ИК-сенсор «видит» инфракрасное излучение, исходящее от тела. В этот момент сенсор передаёт сигнал на реле включения лампы. Внутреннее устройство можно рассмотреть на примере модели Патрол – 201 ПЕТ.

Устройство датчика

Характеристики датчика движения

Рынок электроприборов предлагает широкий выбор датчиков движения. Каждый из них имеет как общие для всей электроники характеристики (входное напряжение), так и индивидуальные, важные для выбора

Чтобы прибор отвечал всем требованиям, стоит обратить внимание на представленные ниже параметры

Использование устройства в подъезде

Степень защиты

Защищенность датчика — качество, от которого зависит долговечность и стабильность работы. Для обозначения степени защиты был введен международный код защиты — IP. Первая цифра характеризует устойчивость к твердым частицам, пыли, а вторая — к влаге.

Степени защиты (IP)

Важно! Для офисных помещений достаточно установить датчик с маркировкой IP 20-23. Уличным светильникам подойдет защита 44-54. В особо опасных для электронных приборов местах (ванные, душевые комнаты) рекомендуется ставить датчики с показателем IP65

Тип питания

По типу питания датчики движения делят на две группы: проводные, работающие от электросети (220В) и беспроводные на батарейном питании (к ним относят устройства, использующие солнечные батареи).

Угол действия

Ширина угла действия у настенных датчиков варьируется от 120 до 280 градусов. Для потолочных устройств показатель доходит до 360, что позволяет отслеживать движение во всей комнате. Значение нужно выбирать исходя из места установки.

Дополнительная информация! Пассивные ИК детекторы малочувствительны к объектам, направляющимся в их сторону «по лучу». Максимальная вероятность включения света будет в случае, если объект перпендикулярно пересечет несколько волн излучателя.

Дальность действия

Параметр имеет три варианта измерения:

• объект направляется по касательной к окружности с детектором в центре (самая большая область, до 40 м);
• движение объекта на датчик (фронтальная плоскость, до 20 м);
• зона присутствия — работа непосредственно под устройством (0 м).

Дальность датчика

Совет! Для небольших помещений датчика с дальностью 6-4 м будет достаточно, для просторных комнат лучше использовать более «дальнобойные» устройства.

Максимальная подключаемая мощность

Важно заранее рассчитать количество подключаемых в цепь источников света и их энергопотребление. В зависимости от этого максимальная потребляемая мощность прибора может достигать от 60 до 2200 Вт

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Подключение датчика – с чего начать?

1. В первую очередь необходимо выполнить расчет нагрузки на прибор. Выбирать датчик следует в соответствии с расчетной мощностью.
2. Определиться с местом крепления прибора.
3. Определить вариант подключения устройства.

Итак, выбираем тип устройства. Для этого необходимо определиться с количеством источников освещения, которые планируется к нему подключить, а также их суммарная мощность. Ведь сами датчики рассчитаны на конкретный диапазон нагрузки, кроме того, от нагрузки, которую способен выдержать прибор, будет зависеть и его стоимость. Другими словами, если беспроводной датчик движения будет осуществлять только выключение и включение осветительного прибора в 60W, то приобретать мощное устройство и переплачивать лишние деньги совершенно не стоит. Однако подключение немощного датчика одновременно к нескольким прожекторам мощностью по 1100W каждый, может слишком плохо закончиться.

Немаловажным считается выбор устройства по направленности и радиусу действия. Так как существуют датчики направленного действия, их угол «зрения» не велик, а есть с радиусом действия практически в 360 градусов. От данного параметра будет напрямую зависеть место крепления прибора. Если он будет срабатывать от случайно упавшего листа бумаги или от передвижения домашних животных – это будет нехорошо.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке — это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке
таких приборов обращайте внимание на степень их влагозащиты. В основной массе
это IP44

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной
датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система
также состоит из 4-х элементов:

автоматический выключатель

распредкоробка

датчик

светильник

По желанию
многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть
ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

трехжильный от автомата (фаза-ноль-земля)

трехжильный на освещение (если у вас светильники с металлическим корпусом)

трехжильный на датчик

Нули
собираются в одну точку. «Земля» с автомата подключается к
«земле» на светильнике. Все как по ранее рассмотренной схеме.

Вот только
на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У
данного девайса под корпусом имеется три клеммы.

две вводных — сюда вы заводите питание 220В

Они могут
быть подписаны как L (фаза) и N (ноль).

и один выход

Обозначенный к примеру буквой «А».

Чтобы
добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную
крышку.

Если у вас
уже выведено из корпуса три разноцветных провода, ищите в инструкции их
маркировку. Обычно это:

красный А — выход

синий N — ноль

коричневый L — фаза входная

Но лучше
вскрыть крышечку и проверить все визуально.

Выходит
именно фаза, которая и управляет всем освещением. В распредкоробке вы ее
подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с
автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете
жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали,
фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Назначение ручек регулировки параметров

На корпусе датчика движения имеются ручки для регулировки его параметров. В зависимости от модели и его назначения, ручек бывает от двух до четырех. Рядом с ручками обычно нанесено буквенное обозначение вида регулировки, картинка назначения регулировки и направление вращения ручки для изменения настройки. Поэтому, прежде, чем устанавливать датчик движения, нужно, разобраться на какой параметр и как влияет каждая из ручек и в какое положение их надо установить для оптимальной работы в конкретных условиях.

Прежде, чем приступить к поиску места для установки датчика движения, целесообразно отрегулировать его параметры на столе и нанести пометки маркером, чтобы в реальных условиях было легче. При слабой освещенности заводская маркировка плохо видна.

Наименование и обозначение параметра датчика движения
Обозначение	Наименование параметра	Функция	Примечание
LUX	Освещенность	Регулирует уровень освещенности, при которой срабатывает датчик движения	от 5 до 10000 Люкс
TIME	Время	Продолжительность включения таймера	от 5 до 420 секунд
SENS	Чувствительность	Регулирует дальность действия	до 12м
MIC	Микрофон	Регулирует уровень шума, при которой срабатывает датчик движения	30-90 db

Регулятор освещенности LUX позволяет установить порог освещенности, выше которой датчик движения не будет реагировать на перемещение. Зачем включать свет в светлое время суток, если и так хорошо видно. Изначально нужно установить на максимум.

Регулятор времени таймера TIME датчика движения. Это время, в течение которого будет гореть свет после срабатывания датчика движения. Изначально устанавливается на минимальное время включения. Надо заметить, что если после срабатывания датчика движения человек продолжает двигаться в зоне обнаружения, то таймер перезапускается, и отсчет времени до выключения датчика движения будет начинаться с момента прекращения движения человека. Например, если Вы установили время таймера 10 секунд, а человек передвигался, или махал руками в зоне обнаружения в течении 10 минут, то свет все это время будет включенным.

Регулятор чувствительности SENS редко устанавливается на датчиках движения, так как в нем практической необходимости. Он бывает, нужен, если требуется часть помещения не контролировать, и то это всегда можно сделать за счет настройки положения датчика движения при установке. Изначально нужно установить на максимум.

Регулятор чувствительности микрофона MIC присутствует очень редко, так как в быту не востребован и имеет низкую помехоустойчивость. Шум проезжающего грузовика или детский крик в подъезде дома может вызвать срабатывание датчика движения. Но для выполнения функции охраны при правильной регулировке может послужить прекрасным средством защиты, так как зона обнаружения будет практически не ограниченной. Изначально нужно установить на минимум.

Теперь, когда подготовительная работа проведена и все регуляторы выставлены в нужные положения, можно приступать к определению места установки датчика движения. Для этого можно временно закрепить датчик на стремянке или доске, и размещая датчик движения в предполагаемых местах установки методом пробы найти лучшее. Как я уже писал выше, часто мигающий светодиод покажет о срабатывании.

Датчик движения для освещения удобно подключить к электропроводке в двух местах, в распределительной коробке или непосредственно в месте подключения люстры к проводам, выходящих из потолка или стены. Поэтому перед поиском места установки датчика движения нужно определить, в каком месте проще выполнить его подключение. Разобраться с проводами в распределительной коробке, особенно в давно построенных домах, сложно даже профессиональному электрику, да и коробки часто заклеены обоями или находятся под штукатуркой. Наиболее просто разобраться с подключением к люстре или настенному светильнику.

После определения места установки датчика движения можно приступать к его креплению на стене и монтажу электропроводки.

Внимание! Перед подключением датчика движения к электропроводке, для исключения поражения электрическим током, необходимо ее обесточить. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы

Принципиальная электрическая схема датчика движения

В состав устройства модели LX01 входят инфракрасный сенсор определяющий движение и элементы, усиливающие и обрабатывающие сигнал.

	1. Светофильтующая пластина. 2. Транзистор. 3. Резистор. 4. Контакт питания на +5В. 5. Корпус. 6. Кристалл пироэлектрика. 7. Общий выход. 8. Сигнальный выход.

Пассивный, инфракрасный пироэлектрический сенсор это пластина прозрачного кварца, пропускающая лучи инфракрасного диапазона и керамический сенсор.

Так же в корпусе находится усилитель, который согласует высокое выходное напряжение, поступающее с сенсора.

Пироэлектрический сенсор RE-46, который используется в детекторе движения модели LX01, подсоединен к операционному усилителю LM324N. Он имеет сложную структуру, состоящую из четырех каскадов усилителей.

Функциями усилителей DA1.1 и DA1.2 является произведение коррекции поступающего сигнала с последующей передачей на третий каскад — DA1.3.

Компаратор, который к нему присоединен, производит распознание предварительно обработанного сигнала. На четвертом каскаде DA1.4 происходит регулирование времени освещения.

Следует отметить, что при  таком принципе обработки поступающих сигналов определение движущегося объекта сводится не к регистрации наличия теплового излучения, а на выявлении динамического изменения такого излучения.

Фоторезистор (R23), определяющий уровень внешнего освещения, управляется подстроечным резистором R24, а тот в свою очередь соединен с контактом базы танзистора VT1.

Если световая интенсивность увеличивается, то сопротивление  фоторезистора падает, соответственно ток у базы транзистора увеличивается. Он открывается и происходит эффект подтягивания потенциала контакта между резисторами R25 / 21 и потенциала земли.

Таким образом, запрещается поступление сигнала с каскада DD1.4 на базовую клемму транзистора VT2, который активизирует соединительное реле К1. При срабатывании реле ранее, работа фоторезистора будет заблокирована диодом VD4 на весь период активной фазы.

Устройство работает от обычной электросети 220В, 50Гц. Напряжение, поступает на устройство через плавкий предохранитель FU. Через вход  гасящего конденсатора ( на схеме — C11) и диодный мостик (VD7-10), на выходе напряжение будет составлять 18 — 22 вольта.

Далее напряжение, сглаживается и выпрямляется конденсатором С12, подается на стабилизатор DA2 78L08. Повышенное напряжение, которое возникает на выходе из стабилизатора, направляется на стабилитрон (на схеме VD6), который гасит его до 24В. При переключении контактов реле возникают  коммутационные помехи, которые гасятся последовательностью из резистора R26 и С10.
