Тэн для радиатора: как выбрать, установить и подключить? виды тэнов для чугунных батарей отопления + особенности монтажа своими руками

Общая характеристика и принцип работы

Радиаторный ТЭН – это приспособление, которое может использоваться как дополнительное или основное устройство для обогрева. Приспособление состоит из металлического корпуса цилиндрической формы. В середину его вмонтирована медная спираль или проволока из стали. Внутренние детали имеют изоляционное покрытие.

ТЭН, предназначенный для радиаторов, оснащен терморегулятором. Благодаря этому применять устройство можно как для нагрева, так и для регулировки температурного режима.

Принцип работы таких электроприборов достаточно простой:

трубчатый электронагреватель устанавливается в батарею,
осуществляется подключение ТЭНа к электрической сети,
происходит нагрев спиралей, за счет чего тепло поступает к теплоносителю.

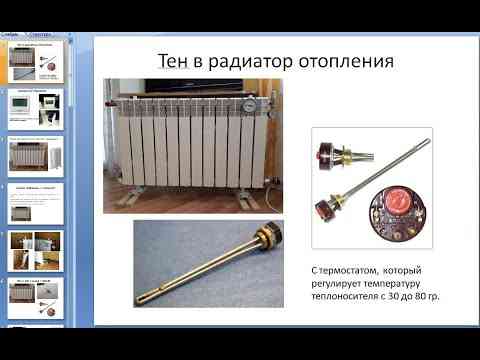

Как выглядит ТЭН для радиатора

Установка необходимой температуры допускается при наличии в устройстве регулятора. При достижении уровня заданного режима происходит размыкание электроцепи и ТЭН выключается. Когда температура становится ниже установленной верхней границы, осуществляется автоматический нагрев. Подключить ТЭН можно практически любой батареи.

Циркуляция без расширителя

Какую роль играют воздушные карманы? По мере прогрева, жидкость внутри батареи расширяется, давление возрастает.

Без воздушных карманов просто не будет компенсации температурного расширения. Никакого расширительного бачка в конструкции то не предусмотрено.

Эти карманы как раз и выполняют его роль. Самодельные расширители только портят внешний вид и помогают выпаривать жидкость из отопителя.

Особенно это опасно с незамерзайками и их смесями (50% тосол или антифриз + 50% дисводы).

Также закрытая система без расширителя за счет создания давления, способствует уменьшению шумов при работе отопителя. Шум — это явление кавитации, когда микропузырьки газа отделяются при нагреве ТЭНа, и их появление напрямую зависит от внешнего давления.

Даже 1,5-2 бара сделают работу батареи значительно тише.

Однако воздух внутри секций таит в себе и скрытую угрозу. При перегреве батареи (не отключился тэн, залипли контакты реле), давление будет возрастать все больше и больше.

Достигнув критической точки, радиатор разорвет. От него может отлететь острый кусок, или вас просто ошпарит горячим паром.

А что будет, если батарею залить по горлышко, вообще без остатков воздуха? В этом случае давление будет нарастать гораздо быстрее, одна из секций в один “прекрасный” момент даст трещину.

Никаким взрывом, это как правило не сопровождается. Но воздушные карманы из-за отсутствия расширителя нам в любом случае нужны.

Виды устройств

По структуре различаются ТЭНы:

гладкие, с ровной поверхностью трубчатого элемента, применяются для котлов отопления;
оребренные, крепятся к трубке прижимными гайками и шайбами, а ребра изготовляются из металлической ленты и имеют перпендикулярные к оси стержня насечки, сам ТЭН выполнен из конструкционной стали или нержавейки, служит для нагрева воздуха и газа, часто используются в конвекторах и тепловых завесах.

По количеству подсоединений:

Одноконцевые, у которых водные контакты располагаются с одной стороны, отдаленно их форма и структура напоминает кипятильник. Чаще используется как детали для электрических котлов, всегда нагреваются с одинаковой мощностью, их производством занимаются фирмы Zota, Эван, SINI и пр.;
двухконцевые ТЭНы, где водные контакты вмонтированы с двух концов трубки.

В котле отопления устанавливают один, два, три и более ТЭНов (ступеней, блоков), что влияет на мощность устройства. Минимальная мощность одного ТЭНа составляет 1 кВт, максимальная зависит от заказчика и типа помещения, для которого устройство предназначено. Длина изделия варьируется в пределах 20-600 см, диаметр трубки составляет 6-18,5 мм. Подсоединяются к котлам отопления трубчатые элементы посредством резьбы, стационарных или разборных фланцев.

Оребренный ТЭН с двумя концами

Зачем это нужно

Производители позиционируют свою продукцию как решение, превращающее существующую систему водяного отопления в автономную с минимальными затратами сил и времени.

Это необходимо в двух случаях:

При частых перебоях с централизованной подачей тепла.
При организации полностью автономного отопления в отсутствие более дешевых источников тепловой энергии.

Инструкция по монтажу ТЭНа своими руками предельно проста:

Радиатор или участок отопительного контура сбрасывается.
Выкручивается нижняя глухая радиаторная пробка. Как правило, она имеет левую резьбу, но при двухстороннем подключении отопительного прибора нужная пробка может оказаться и правой.

При диагональном подключении ТЭН устанавливается вместо пробки с правой резьбой (справа внизу).

Последние секции очищаются от ила.
Резьба ТЭНа подматывается сантехническим льном с краской или любым другим герметизирующим материалом.
Затем нагреватель вкручивается в отопительный прибор с помощью разводного, рожкового или газового ключа. Разумеется, без избыточных усилий: латунь — сравнительно мягкий металл, и на нем несложно сорвать трубную резьбу .
Радиатор заполняется водой или другим теплоносителем, после чего на нагревательный прибор подается питание. Равномерность нагрева поверхности радиатора обеспечивается конвекцией теплоносителя.

Врезка ТЭНов в систему отопления дома

Если вы хотите заменить или найти резервный источник тепла вашему твердотопливному котлу,такому как , например, Дон, Купер, Эван, Бренерам Акватэн либо Теплодар, подобный вариант подойдет отлично, поскольку он не очень трудоемкий и затратный в финансовом плане .

При проведении подобной процедуры соблюдайте меры безопасности, поскольку любые мероприятия с использованием электрической энергии крайне небезопасны.

Рассмотрим более детально, как подключить ТЭНы на котле. При использовании его, как резервного метода нагрева, помните об изменениях уровня напора, для его выравнивания рекомендуется использовать насос.

Рассмотрим поэтапно, как установить подобное устройство:

Нужно проверить направление резьбы в патрубке, измерить его диаметр.
Слейте теплоноситель.
Проверьте уровень радиатора, поскольку при его малейшем наклоне велика вероятность скопления воздушных пробок.
Воздушная пробка в радиаторе отопления
Установите нагревательный элемент в патрубок. Для того, чтобы отверстие было герметичным, используйте прокладки, которые идут в комплекте, если их нет, изготовьте их.
Подсоедините нагревательный элемент и терморегулятор к радиатору.
Если у вас не был ранее установлен кран Маевского, установите. Поскольку необходимо будет выпустить из системы воздух.

Затем заполните систему жидкостью, при помощи крана Маевского спустите скопившийся воздух. Используя тестер, проверьте, что ТЭН изолирован от батареи во избежание поражения электрическим током, если все же пробой присутствует, проверьте исправность нагревательного элемента. Если у него нарушена изоляция, нужно поменять ее. Затем выполните установку повторно.

Как врезать устройство для использования в гараже и в частном доме

Независимо от вида отопления, при установлении ТЭНа для обогрева гаража или частного дома соблюдаются следующие правила:

помещение оснащается качественной вентиляционной системой;
нельзя держать рядом с источником тепла легковоспламеняющиеся вещества, в противном случае произойдет возгорание;
производится установка предохранителей, если в помещение используется большое количество электрических приборов для предотвращения перегрузки электросети и короткого замыкания;
устройство не оставляют без присмотра;
нельзя на радиаторе, который оснащен ТЭНом, сушить обувь, вещи и любые другие предметы.

Если прибор устанавливается в системе отопления гаража, то для его подключения рекомендуется использовать фильтр длиной не более 6 метров. Если произойдет скачок напряжения, то он отключит прибор, предотвратив его поломку. Шнур держат в таком положении, чтобы он не перегибался и не заламывался.

Внимание! Нельзя ставить на провод тяжелые приборы, способные вызвать механическое повреждение. ТЭН для обогрева помещения в гараже не используют вместе с электрическими конвекторами, поскольку это приводит к созданию повышенной нагрузки на сеть

ТЭН для обогрева помещения в гараже не используют вместе с электрическими конвекторами, поскольку это приводит к созданию повышенной нагрузки на сеть.

Как используются для радиаторов отопления

Основной функцией электронагревателей трубчатого типа для радиаторов является нагрев жидкости в автономной или централизованной системе отопления. Используется устройство как второстепенный или главный тепловой источник.

В качестве автономной системы и единственного нагревателя теплоносителя ТЭНы применяются в таких случаях:

Необходимость обогрева помещений, где нет другого вида отопления. Это может быть мастерская, гараж или сельскохозяйственное сооружение. Главным условием установки радиаторного электронагревателя является небольшие размеры постройки. Эффективней при этом заполнять батареи маслом невысокого уровня вязкости, так как оно имеет достаточно низкую температуру замерзания.
При условии периодического прогрева помещения. Чаще всего такими сооружениями являются дачи с отсутствием основной отопительной системы. При этом количество установленных ТЭНов их мощность должна соответствовать объему помещения.

Как дополнительное устройство основному отоплению трубчатый электрический нагреватель может устанавливаться:

В многоэтажных домах. ТЭН в радиаторы монтируется в квартирах, если основное отопление не имеет особой эффективности. Устройство помогает создать и поддержать необходимый микроклимат в помещении. Но его установка требует ограничения доступа воды, которая циркулирует по отопительной системе всего дома. В таком случае применение ТЭНа совершенно не практично, так как получается двойная оплата за обогрев – за работу электронагревателя и в ЖЕК за использование теплоносителя.
В частных домах. Установка ТЭНа производится, если нет возможности регулярно вносить дрова в котел на твердом топливе. В такой ситуации трубчатый нагреватель не дает полностью остыть теплоносителю и в помещении постоянно поддерживается необходимая температура.

ТЭН для радиатора устанавливается и в частных и в многоквартирных домах Использование ТЭНа для газовых котлов не имеет смысла, так как такие агрегаты прекрасно справляются с обогревом за счет автоматизированной системы.

Когда стоит использовать тэн для отопления

Тэн для батарей, сделанный своими руками, для отопления лучше не использовать, поскольку это не соответствует нормам технической безопасности. Например, в них крайне тяжело самостоятельно предотвратить короткое замыкание при проникновении тока в теплоноситель.

В качестве нагревательного элемента выступает металлическая спираль, имеющая высокий показатель электрического сопротивления. Эта спираль находится в металлической оболочке, заполненной маслом. Так, при работе элемента можно обеспечить лучший коэффициент теплопередачи. Во время подключения к электросети, спираль нагревается и передает энергию на оболочку, которая выступает теплообменником между водой и нагревательным элементом.

Нагревательные тэны для отопления применяются в таких случаях:

при создании систем отопления, где отсутствует магистраль. Для этого нужен тэн для отопительного радиатора с функцией регулировки мощности;
когда они входят в состав электрических котлов. Тэны для котлов бывают заводскими, но очень дорогие, иногда их можно сделать своими руками. Основным нагревательным приборов в данном случае выступает специальный тэн для котла, который отличается высокой мощностью и рассчитан на напряжение до 380 В;
с целью быстрого обогрева помещения. Отопление при помощи электрических элементов нагревания, в отличие от тех, которые используются с газовыми котлами, отличается максимально быстрым нагревом теплоносителя.

Электроприборы для нагревания имеют компактные габариты и успешно могут монтироваться в такие агрегаты, как:

котлы отопления;
радиаторы;
трубы.

Это значительно сокращает габариты всей отопительной системы, что очень важно для маленьких квартир. Однако отопление на самодельных конструкциях достаточно затратно, и это ключевой его недостаток

Отличительные особенности ТЭНов для радиатора

ТЭН с терморегулятором для радиатора – это конструкция, применяемая как альтернативный источник тепла, либо как основное приспособления для отапливания.

Оно представляет собой цилиндрическую деталь, выполненную из металла. В нее встроена проволока, обеспечивающая нагрев. Изоляция происходит благодаря внутреннему электропокрытию.

Установка приспособления не потребует много времени и сил. Для этого нужно:

Установить устройство в радиатор.
Подключить устройство к розетке.

Благодаря нагреву электроприбора, тепло будет поступать в радиатор.

Когда устройство нагрелось до нужной температуры, оно выключится автоматически. При падении температуры, произойдет автоматическое включение. Приспособление подойдет почти к любому радиатору.

Как самостоятельно обустроить электрическую систему отопления

Прежде чем использовать тэн в радиаторах отопления, стоит определиться с необходимой мощностью отопления

Также важно обладать информацией о характеристиках электрического нагревательного элемента, в частности, о его производительности. Это позволит избежать перегорания проводки и лишних затрат на покупку нового кабеля

Нужно понимать, что самостоятельное обустройство отопления при наличии некоторых ошибок может привести к недостаточно эффективному обогреву жилья или и вовсе неправильной работе системы. Чтобы все стабильно функционировало, рекомендуется обзавестись терморегулятором. Дополнительно стоит выполнить монтаж специальной защитной коробки, функционирование которой рассчитано на мощность определенных тэнов.

Расчеты

Число и производительность устройств для обогрева дома на основе электрической системы отопления вычисляется с учетом объемов помещений. Для начала выбираются средние показатели мощности, достаточные для качественного отопления 1 м3 жилплощади.

Средние значения для помещений:

с надежной теплоизоляцией, оборудованной согласно европейским стандартам – 20 Вт/м3;
с современными стеклопакетами, эффективной изоляцией перекрытий и стен – 30 Вт/м3;
с недостаточно надежной теплоизоляцией – 40 Вт/м3;
с откровенно плохой изоляцией – 50 Вт/м3 и более.

Опираясь на вышеуказанные расчеты, определяется необходимая мощность для качественного отопления конкретного помещения. Исходя их тех же значений, подбирается достаточное количество нагревательных элементов.

Правильное выполнение расчетов является крайне важным. Как показывает практика, при грамотном подборе оборудования и надежном монтаже установка электрического отопления даже в деревянный дом становится абсолютно безопасным решением.

Электрокотел своими руками

Конструкция электрического котла

Можно ли сделать котел, в котором используются электрические тены для отопления дома, самостоятельно? Для начала нужно ознакомиться с конструкцией заводских моделей.

Они состоят из блока с установленным нагревательным элементом, системы управления и безопасности. В отличие от традиционных котлов он отличается небольшими размерами и возможностью установки практически в любом месте системы. Для изготовления понадобятся следующие инструменты и материалы:

Блок тэнов. Лучше всего использовать этот вид нагревателей, так как они имеют максимальную мощность;
Термостат и температурный датчик;
Стальной корпус, разделенный на две зоны. В одной будет располагаться электрический тэн с терморегулятором для отопления, а во второй устанавливается блок управления и защиты.

Так как тен в системе отопления должен постоянно находиться в воде — рекомендуется монтаж датчика уровня жидкости. Циркуляция жидкости происходит через входной и выходной патрубки. Для улучшения этого процесса предусмотрена колодка подключения циркуляционного насоса. Но следует отметить, что делать подобные котлы мощностью выше 9 кВтт для частного дома не рекомендуется. Это связано с максимальной нагрузкой на электросеть и большими накладными расходами.

Установленный дополнительный тэн с терморегулятором в отопление можно использовать как способ предотвращения замерзания теплоносителя. Для этого устройство может работать на минимальной мощности.

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву

В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.

Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

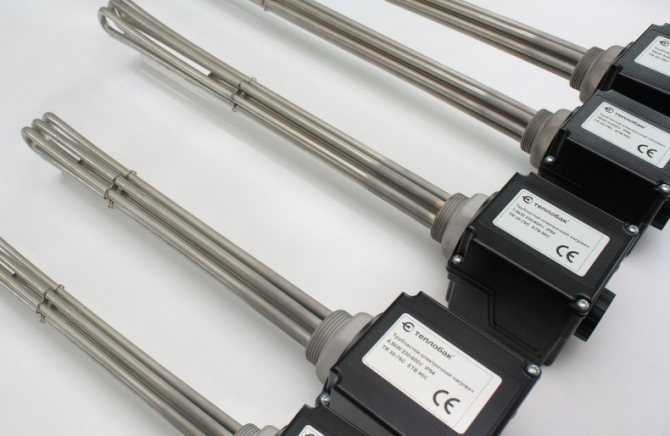

Варианты трубчатых нагревателей

Трубчатые нагреватели производят мощность от 0,3 до 6 кВт. Резьба может быть направлена как вправо, так и влево. Диаметр может иметь разные значения, чаще всего – 40 мм.

Кардинального отличия между электроприборами нет, их механизм практически одинаков, различия могут быть лишь в диаметре. Существуют одинарные и двойные устройства.
Двойные приборы более рациональны в эксплуатации. Плюсы данной модели – быстрый обогрев помещения, минусы – высокая стоимость.

Двойные модели предпочтительнее в использовании. Две нагревающих спирали обеспечат быстрый разогрев устройства. Через некоторое время одна составляющая автоматически отключается, благодаря чему происходит экономия электроэнергии.

Подключение ТЭН в системе отопления в паре с твердотопливным котлом.

Установка ТЭН в котел.

Как правило большинством производителей твердотопливных котлов предусмотрена врезка электроТЭН, а за частую они уже поставляются в комплекте. Наиболее распространёнными вариантами являются тэны мощностью 6 кВт (3 тэна по 2 кВт) и 9 кВт (3 тэна по 3 кВт).

READ Как подключить модем йота к макбуку

В котле предусмотрено резьбовое отверстие в 1” с противоположной стороны обратки в нижней части. Устанавливается ТЭН через уплотнительное резиновое кольцо, Затяжка производиться разводным ключом ( будь те внимательны не повредите выводы на керамических втулках)

Схема подключения ТЭН на котле:

Обычная коммутация через АТ выполняется следующим образом: По одному концу с каждой тэны запараллелить установкой перемычки – это будет общий ноль со своим автоматом. На оставшиеся три вывода через АТ подаем фазы. По данной схеме подключения можно за питать как каждый ТЭН в отдельности по 220 вольт. Но так же и без нуля можно подать последовательно на две тэны 380 Вольт получив большей диапазон в подборе мощности.

Подключение ТЭН через автоматический блок управления:

Отличный вариант для автоматической поддержки рабочей температуры в котле. Именно для этого и предусмотрены тены в котле, в ночное время или в процессе ревизии поддерживать температуру. Имея терморегулятор управление тенами выполняется по включению от заданной нижней температуры и отключение при установочном верхнем значении. Тэны подключаются на колодку, термодатчик устанавливается на выход из котла.

При решении вопроса по организации теплоснабжения центральное место занимает правильный выбор оборудования. Теплогенератор является центром любой системы отопления, и от эффективности его работы зависит продуктивность функционирования всего отопительного контура в целом. Рынок отопительного оборудования предлагает массу всевозможных решений.

Твердотопливные котлы по-прежнему остаются востребованными и популярными во многом благодаря возможности модификации. Установка ТЭНов (трубчатых электронагревателей) — это довольно простой и относительно дешевый способ превращения котла на твердом топливе в комбинированное устройство, вырабатывающее тепло с использованием электроэнергии. Твердотопливный котел с ТЭНами по сути является агрегатом, в котором существует возможность альтернативного или совместного использования основных видов топлива и электричества.

Как правильно устанавливать и использовать тэн

Ключевым параметром для любого электроприбора является его номинальная мощность. Поэтому, чтобы корректно установить такой прибор в систему отопления, эту величину нужно вычислить. После этого нужно изучить правила установки электрических тэнов и лишь затем приниматься за работу.

Наружная оболочка конструкции должна быть расположена в воде, чтобы тепло от спирали компенсировалось низкой температурой воды, и тэн не перегревался. С этой целью его нужно устанавливать в самой низкой точке радиаторы, чтобы он не входил в зону наличия воздушных пробок.

Вода должна быть дистиллированной, поскольку в ней содержится минимум примесей. Подобные добавки могут формировать на защитной оболочки слой накипи, что, в свою очередь, может вызвать коррозию.

При установке тэна в отопительную систему уточните в инструкции, как нужно в данном случае герметизировать торцевые стыки. Если речь идет о дополнительной герметизации, это нужно обязательно сделать, иначе при попадании воды на нагревательную спираль может появиться опасность для жильцов помещения.

Герметизация стыков

Во время установки тена в систему отопления нужно предварительно ознакомиться с инструкцией от производителя. Если в ней указано, что торцевые стыки электродов должны быть дополнительно герметизированы – это обязательно выполняется. В противном случае при попадании воды на поверхность нагревательной спирали повышается опасность для проживающих в доме. Ознакомившись с этими правилами можно приступать к установке тэна для отопления.

Как заменить тэн в водонагревателе

Замена ТЭНа — это самый распространённый вид ремонта водонагревателей. Понять, что ТЭН сгорел можно убедившись, что отсутствует нагрев воды при включении водонагревателя, либо по срабатыванию УЗО.

В большинстве случаев сгоревший ТЭН имеет нарушение целостности внешней оболочки. Зачастую видны спираль и изолятор. Однако даже целая оболочка ТЭНа не может свидетельсьвовать о его исправности, поскольку обрыв спирали внутри нагревательного элемента может быть просто не виден. Работоспособность ТЭНа в данном случае можно проверить тестером. Нагревательный элемент может сгореть по следующим причинам:

выработка ресурса;
включение водонагревателя без воды.

Выполняя замену ТЭНа водонагревателя, следует руководствоваться следующим порядком действий:

Необходимо запастись набором инструментов (отверткой, ключами, пасатижами, тестером, не будут лишними салфетки или ветошь);
Отключаем водонагреватель от сети. Сливаем из него всю воду (о сливе воды можно прочитать тут);
После этого необходимо решить, где будет ремонтироваться водонагреватель. На своём штатном месте, или его будет необходимо аккуратно снять. В этом случае не лишней будет помощь напарника;
Используя инструмент, необходимо снять внешнюю крышку (колпак) под которой располагается электрическая часть водонагревателя. На этом этапе, используя тестер, можно прозвонить нагревательный элемент, предварительно отключив от него все провода. Если подключив щупы к клеммам ТЭНа, тестер не подаёт звуковой сигнал, не отклоняется стрелка или цифровое значение, то с уверенностью можно сказать, что данный нагревательный элемент сгорел и нуждается в замене;
На следующем этапе откручиваются гайки (болты) фланца, который крепит ТЭН к корпусу водонагревателя;
После этого, аккуратно, используя таз или ведро, вынимаем ТЭН;
Затем настоятельно рекомендуется очистить внутреннюю поверхность бака от накипи. Об этом можно почитать тут;
После этого, на место сгоревшего, устанавливается новый ТЭН

Очень важно, чтобы новый нагревательный элемент по своим размерам и габаритам был идентичен сгоревшему (особенно это относится к посадочной части нагревательного элемента). Допускается использовать тэны большей или меньшей мощности, если питающая сеть на это расчитана;
Затем подключаются все контакты (в процессе разборки ремкомендуем записывать или зарисовывать места подключения контактов, очень кстати окажется фотоаппарат);
После того как защитная крышка (колпак) будет установлена на своё место, водонагреватель можно подключать к водопроводу и электрической сети

Но включать его рекомендуем только после того, как бак полностью заполнится водой и будет выполнен визуальный осмотр водонагревателя и соединений на предмет отсутствия течи воды.

Благодаря практичной конструкции многих моделей водонагревателей, процесс замены ТЭНа займет не более одного-двух часов даже у неподготовленного человека.

Важно знать!!!Основным признаком срочной замены ТЭНа является нагрев воды в баке даже с выключенными нагревательными элементами (бак при этом подключен к сети). В этом случае нагрев воды могут осуществлять только ТЭНы с нарушенной оболочкой

Их использование не безопасно!!!

Критерии выбора

При подборе ТЭНа для радиатора следует учитывать его технические характеристики, а также параметры батареи. Основными факторами, влияющими на выбор устройства, являются:

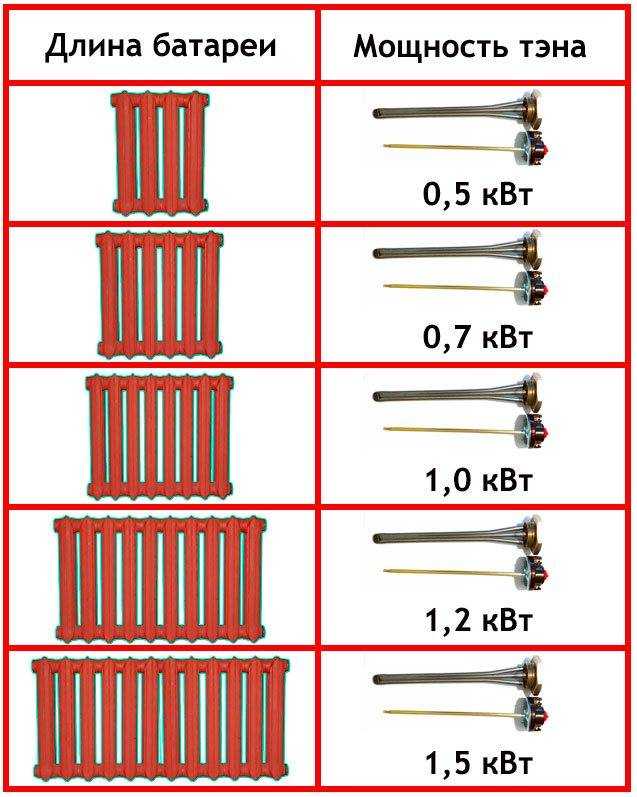

Мощность. В помещениях с хорошими теплоизоляционными свойствами можно устанавливать нагреватели от 2 до 3 киловатт. В старых зданиях лучше всего использовать ТЭНы с более высокой мощностью.
Длина электронагревательной трубки. Рекомендуется приобретать ТЭНы на десять сантиметров короче батареи. Правильный подбор длины нагревательного устройства позволяет равномерно прогреть все секции радиатора.
Тип батареи. Чтобы ТЭН оптимально подходил к радиатору следует внимательно изучить его технический паспорт. В нем указывается, к каким видам батарей следует применять изделие.
Автоматическое управление. Такая опция есть не у всех моделей. Для удобства использования лучше всего приобретать ТЭНы с автоматикой, которые оснащены термостатом.

ТЭН должен быть на десять сантиметров короче радиатора

Приобретать необходимо только качественные ТЭНы у проверенных производителей. Перед покупкой электроприбора следует проверить его целостность и исправность.

ТЭН и действующее отопление

Использовать данное устройство можно и в качестве дополнительного устройства для нагрева воды. Если агрегат будет использоваться таким образом, то нужно учесть такой фактор, как гидравлический напор воды, который будет изменяться при прохождении радиатора. Из-за того, что диаметр для прохождения воды в таких местах меньше, то рекомендуется устанавливать насос с большей мощностью.

Стоит отметить, что если к системе подключить радиатор отопления, то последующая установка ТЭНа будет уже невозможна. Чтобы провести монтаж этого устройства, придется полностью менять схему подсоединения на верхнюю или же устанавливать нагревательное устройство в верхней части, что не рекомендуется делать специалистами.

Чаще всего установка осуществляется в старые чугунные радиаторы. Однако прежде чем приступить к этому этапу, необходимо определить направление резьбы патрубка, а также сравнить диаметр. Если все параметры подходят, то дальше все, в принципе, просто:

сливается теплоноситель, так как монтаж устройства в радиатор при наличии в нем воды запрещается;
проверяется угол наклона батареи, так как даже при малейшем отклонении, скорее всего, будут образовываться воздушные пробки;
монтаж нагревательного элемента в патрубок;
установка терморегулирующего блока, если он имеется.

Если говорить в общем об этом устройстве, то оно отлично оправдывает себя в системах, имеющих проблемы с теплоснабжением.

Дополнительные опции

Основная задача ТЭНов для отопления – нагрев носителя, чтобы создать комфортную температуру в помещении. Такие функции выполняют все виды устройств. Однако электрические изделия имеют дополнительные опции, а именно:

Терморегуляция. Изделия с возможностью контроля температуры используются практически в любом оборудование, где в качестве носителя выступает вода. Они могут разогревать рабочую среду до 80 градусов. Благодаря этому в помещении можно быстро добиться комфортного микроклимата. Для изготовления ТЭНов используется никеле-хромовая проволока. В качестве изолятора здесь используется оксид магния, обладающего существенной теплопроводностью. Приспособления оснащены датчиком температуры. Он активируется сразу после того, как носитель нагревается до определенного значения.
Антизамерзание. Данную функцию обеспечивает простейший терморегулятор, устанавливаемый в приборе. Он активируется в том случае, если температура снижается до 0-2 градусов. Благодаря этому можно избежать замерзания системы в холода. При этом устройство не потребляет большое количество электроэнергии. По этой причине его чаще всего используют на дачах или в частных домах, в которых в холода никто не проживает.
Турбонагрев. Такая опция позволяет поддерживать определенную температуру рабочей среды при первом запуске оборудования. Однако не везде можно использовать приспособления с данной функцией. Дело в том, что изначально они многократно увеличивают нагрузку на сеть, что может выдержать не каждая проводка.

Врезка ТЭНов в систему отопления дома

Рассмотрим поэтапно, как установить подобное устройство:

Теплоотдача

По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).

Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.

Покупать новье для такой самоделки экономически не целесообразно.

Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.

При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.

Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.
