Современная жизнь батарей из чугуна: новые плюсы, старые минусы
Как и другие виды обогревателей, представленных в настоящее время на рынках, чугунные конструкции обладают набором как положительных, так и отрицательных качеств. К плюсам относятся:
- Этот вид металла не подвержен коррозии даже при полном сливе воды из системы. Их можно устанавливать в дома, где теплоноситель не отличается чистотой и равномерным уровнем Ph.
- Продолжительность эксплуатации этих устройств равняется 35-ти годам и более.
- Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации.
- Как и радиаторы старого образца, они стоят дешевле других видов отопительных устройств.
- Теплоотдача с учетом объема чугунного радиатора отопления достаточно высока, чтобы эффективно обогревать квартиру.
- Этот вид отопительных приборов не требует особого ухода за собой. Иногда следует протирать пыль, в остальном новые чугунные обогреватели так же просты в обслуживании, как, например, стальные или алюминиевые секционные модели.
- В случае отключения системы, чугунные батареи остывают достаточно долго, чтобы в квартире держалось тепло. Это одно из свойств этого металла.
Если говорить о минусах этих устройств, то они остались прежние:
Чугун все такой же хрупкий металл, который плохо переносит даже незначительные удары
При перевозке особое внимание нужно уделять защите чугунных батарей от падений. Как правило, большие повреждения не возникают при слабых внешних ударах по корпусу, но микротрещины вполне могут появиться
В процессе эксплуатации они становятся больше, пока герметизация не будет полностью нарушена.
Даже при том, что объем секции чугунного радиатора небольшой, их вес остается достаточно тяжелым на фоне аналогов из других металлов.
В настоящее время на рынке представлены новые виды чугунных батарей, стильный вид которых подходит для любого интерьера. В том случае, если дизайн требует установки радиаторов в старинном стиле, то винтажные модели так же можно найти в строймагазинах.
Как выбрать и на что обратить внимание
Чтобы определиться, какой выбрать радиатор, необходимо учитывать особенности организации теплоснабжения дома и следующие характеристики самих обогревателей:
- значение опрессовочного давления, которое определяется при испытании изделия — этот показатель не должен быть меньше пиковых значений теплосети;
- при повышенном содержании щелочи или кислот в теплосети, следует выбирать обогреватель с сердечником из нержавеющей стали или меди;
- внешний алюминиевый кожух должен иметь достаточную толщину и не гнуться при механическом воздействии, а толщина ребра, выступающего от основания, должна быть от 1 мм и более;
- рекомендуемая толщина стенки сердечника — более 3 мм;
- в секционных батареях желательно проверить соединительные прокладки на эластичность;
- ребро батареи должно иметь ширину не менее 7 см, такой размер дает максимальную теплоотдачу;
- минимальный гарантийный срок (меньше двух лет) говорит о ненадежности данного прибора, так как средний срок службы радиаторов данного типа составляет от 20 лет.
Монолитные или секционные
Монолитные литые изделия выдерживают значительное давление и гидравлические удары, поэтому их следует устанавливать в многоэтажных домах. Секционные изделия не способны выдерживать подобные испытания в силу ослабления конструкции резьбовым соединением отдельных частей, но такие обогреватели легко обслуживать и, при необходимости наращивать, что невозможно в случае с литыми батареями в условиях частного дома.
Биметаллические или полубиметаллические
Помимо стандартных радиаторов, изготовленных из стали (или меди) и алюминия, производят полубиметаллические обогреватели. В этих изделиях внутренний сердечник выполняется не только из стали — в нем также присутствуют элементы из алюминия. Обычно алюминий применяют для установки вертикальных труб.
Такая замена основного материала существенно снижает прочностные характеристики изделия, а по долговечности в агрессивных теплосетях полубиметаллические радиаторы немногим отличаются от обычных алюминиевых батарей. Места соединения алюминиевой трубы со стальной трубой очень быстро приходят в негодность из-за разницы коэффициента расширения этих металлов при нагревании.
Полубиметаллические радиаторы немного легче оригинала, поэтому при покупке следует обратить внимание на этот момент, так как недобросовестные производители могут не указать точные параметры изделия. Эти обогреватели по характеристикам ближе к алюминиевым, поэтому их лучше устанавливать в частном доме
Расстояние между осями
Все виды выпускаемых биметаллических радиаторов подразделяют по расстоянию между входным и выходным отверстием. Наиболее часто расстояние между осями равно 350 или 500 мм, но некоторые производители изготавливают батареи с межосевым расстоянием в 200 и 800 мм.
Материал изготовления
Большая часть биметаллических батарей производится с каркасом из стали и оболочкой из алюминия. Стальной сердечник прекрасно справляется с избыточным давлением сети, сопротивляется воздействию коррозии, а алюминиевая оболочка служит отличным распространителем тепла. Некоторые производители используют высокоуглеродистые сорта стали, что позволяет достичь более высоких прочностных характеристик и долговечности изделия.
Сердечник.
К более дорогому, но самому лучшему варианту радиаторов из биметалла, относят батареи с медным сердечником. Это фактически вечный материал, обладающий высокой прочностью. Срок службы таких изделий — не менее 50 лет.
Объем секции и расход теплоносителя
Сегодня не все автономные отопительные системы заполняются водой. Это обуславливается двумя факторами.
- Возникновение ситуации, когда хозяевам необходимо надолго оставить дом без отопления, так как в связи с длительным отсутствием отпадает необходимость в обогреве помещений.
- Вода имеет свойство замерзать уже при нулевой температуре. При замерзании вода, расширяясь, превращается в лед,то есть переходит из одного физического состояния в другое. Во время этого процесса высвобождаются и меняются межмолекулярные связи воды, в результате развивается огромное усилие, которое разрывает радиаторы и трубы из любого металла.
Чтобы не произошло подобных ситуаций, для заполнения системы отопления вместо воды используют другой теплоноситель, лишенный проблемы замерзания. Это могут быть такие бытовые антифризы, как:
- этиленгликоль;
- солевой раствор;
- глицериновый состав;
- пищевой спирт;
- нефтяное масло.
Благодаря специальным добавкам, которые вводятся в эти компоненты, составы теплоносителей сохраняют свое агрегатное состояние в жидком виде даже при отрицательных температурах.
Расчет теплоносителя
Определение объема расхода теплоносителя необходимого для автономной системы отопления требует точного расчета. Для простого способа узнать, сколько нужно антифриза, чтобы заполнить отопительную систему, существуют разнообразные расчетные таблицы.
Для базовых расчетов можно воспользоваться той информацией, которая изложена в тематических справочниках:
- Стандартная секция алюминиевой батареи содержит 0,45 литра теплоносителя.
- Погонный метр 15-миллиметровой трубы содержит 0,177 литра, а труба диаметром в 32 мм – 0,8 литра теплоносителя.
Информацию о характеристике подпиточного насоса и расширительного бака можно взять из паспортных данных этого оборудования.
Общий объем системы отопления будет равен совокупному объему всех отопительных приборов:
- радиаторов;
- трубопроводов;
- теплообменника котла;
- расширительного бака.
Уточненная формула основного расчета корректируется с учетом коэффициента расширения теплоносителя. Для воды это 4%, для этиленгликоля ─ 4,4%.
Объем воды в радиаторе отопления таблица
| Тип радиатора | Высота (мм) / модель | Минимальный объем секции (л) | Максимальный объем секции (л) |
| Алюминиевый | 350 | 0,2 | 0,3 |
| 500 | 0,35 | 0,45 | |
| 600 | 0,4 | 0,5 | |
| 900 | 0,6 | 0,8 | |
| 1200 | 0,8 | 1 | |
| Биметаллический | 350 | 0,1 | 0,15 |
| 500 | 0,2 | 0,3 | |
| 600 | 0,25 | 0,35 | |
| 900 | 0,3 | 0,5 | |
| 1200 | 0,4 | 0,6 | |
| Чугунный | МС 140-300 | 0,8 | 1,3 |
| МС 140-500 | 1,3 | 1,8 | |
| МС-140 | 1,1 | 1,4 | |
| МС 90-500 | 0,9 | 1,2 | |
| МС 100-500 | 0,9 | 0,2 | |
| МС 110-500 | 1 | 1,4 |
Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.
При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!
Loading…
Сколько воды в одной секции алюминиевого радиатора способы расчета объема
В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.
Параметры алюминиевых радиаторов
Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:
- Уровень теплоотдачи одной секции, так как от него зависит:
- Во-первых, сколько элементов потребуется для обогрева одной комнаты.
- Во-вторых, насколько тепло будет в комнате благодаря радиатору.
- В-третьих, каким станет микроклимат в помещении.
- Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
- Стоимость готового изделия.
Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.
Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.
Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.
Виды теплоносителей
Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.
Почему важен объем радиатора
Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:
Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.
Расчет объема алюминиевого радиатора
Определить вместительность батареи отопления можно двумя способами:
Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.
Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости
Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.
Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.
Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом
Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?
Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.
Сколько воды в одной секции чугунного радиатора отопления
Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.
Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.
Объем одной секции марки МС (в литрах)
- МС 140-300 – 0,8-1,3;
- МС 140-500 – 1,3-1,8;
- МС-140 – 1,1-1,4;
- МС 90-500 – 0,9-1,2;
- МС 100-500 – 0,9-1,2;
- МС 110-500 – 1-1,4.
Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.
Объем воды в одной секции марки ЧМ (в литрах)
- ЧМ1-70-300 – 0,66;
- ЧМ1-70-500 – 0,9;
- ЧМ2-100-300 – 0,7;
- ЧМ2-100-500 – 0,95;
- ЧМ3-120-300 – 0,95;
- ЧМ3-120-500 – 1,38.
Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.
Объем воды в одной секции алюминиевого радиатора
Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.
Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):
- 350 мм – 0,2-0,3;
- 500 мм – 0,35-0,45;
- 600 мм – 0,4-0,5;
- 900 мм – 0,6-0,8;
- 1200 мм – 0,8-1.
Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):
V = h x 0.8
Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.
Отметим, чтот емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.
Сколько реальных кВт тепла в одной секции радиатора
Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.
Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):
- 35 см – 0,1-0,15;
- 50 см – 0,2-0,3;
- 60 см – 0,25-0,35;
- 90 см – 0,3-0,5;
- 120 см – 0,4-0,6.
Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):
V = h x 0.35
Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.
Объем воды в радиаторе отопления таблица
Тип радиатораВысота (мм) / модельМинимальный объем секции (л)Максимальный объем секции (л)
| Алюминиевый | 350 | 0,2 | 0,3 |
| 500 | 0,35 | 0,45 | |
| 600 | 0,4 | 0,5 | |
| 900 | 0,6 | 0,8 | |
| 1200 | 0,8 | 1 | |
| Биметаллический | 350 | 0,1 | 0,15 |
| 500 | 0,2 | 0,3 | |
| 600 | 0,25 | 0,35 | |
| 900 | 0,3 | 0,5 | |
| 1200 | 0,4 | 0,6 | |
| Чугунный | МС 140-300 | 0,8 | 1,3 |
| МС 140-500 | 1,3 | 1,8 | |
| МС-140 | 1,1 | 1,4 | |
| МС 90-500 | 0,9 | 1,2 | |
| МС 100-500 | 0,9 | 0,2 | |
| МС 110-500 | 1 | 1,4 |
Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.
При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!
(6 4,83 из 5) Загрузка…
Как вычислить площадь поперечного сечения трубы
Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:
Sтр = ∏ х R2;
Где:
- R – внутренние радиус трубы;
- ∏ – постоянная величина 3,14.
Пример:
Sтр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, Sтр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.
Параметры трубопровода
Площадь сечения профилированной трубы Sпр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:
Sпр = a х b;
Где:
a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр Sпр = 40 мм х 60 мм = 2400 мм2 (20 см2, или 0,002 м2).
Как рассчитать объем воды в водопроводной системе
Для расчета объема трубы в литрах в формулу следует подставлять внутренний радиус, но это не всегда возможно, например, для радиаторов сложной формы или расширительной емкости с перегородками, для отопительного котла. Котел отопления.
Поэтому сначала нужно узнать объем изделия (обычно из технического паспорта или другой сопроводительной документации). Так, у чугунного стандартного радиатора объем одной секции равен 1,5 л, для алюминиевых – в зависимости от конструкции, вариантов которых может быть достаточно много.
Геометрические параметры алюминиевых радиаторов
Узнать объем расширительного бачка (как и других нестандартных емкостей любого назначения) можно, залив в него заранее измеренный объем жидкости. Для подсчетов объема любой трубы нужно измерить ее диаметр, затем вычислить объем одного погонного метра, и умножить результат на длину трубопровода.
В справочной литературе, предназначенной для регламентирования параметров труб, приведены таблицы со значениями, которые нужны для расчетов объемов труб и других изделий. Эта информация является ориентировочной, но достаточно точной для того, чтобы использовать ее на практике. Выдержка из такой таблицы приведена ниже, и она пригодится для домашних расчетов:
| Ø внутр, мм | Vвнутр 1 погонного метра трубы, л | Vвнутр 10 погонных метров трубы, л |
| 4,0 | 0,0126 | 0,1257 |
| 5,0 | 0,0196 | 0,1963 |
| 6,0 | 0,0283 | 0,2827 |
| 7,0 | 0,0385 | 0,3848 |
| 8,0 | 0,0503 | 0,5027 |
| 9,0 | 0,0636 | 0,6362 |
| 10,0 | 0,0785 | 0,7854 |
| 11,0 | 0,095 | 0,9503 |
| 12,0 | 0,1131 | 1,131 |
| 13,0 | 0,1327 | 1,3273 |
| 14,0 | 0,1539 | 1,5394 |
| 15,0 | 0,1767 | 1,7671 |
| 16,0 | 0,2011 | 2,0106 |
| 17,0 | 0,227 | 2,2698 |
| 18,0 | 0,2545 | 2,5447 |
| 19,0 | 0,2835 | 2,8353 |
| 20,0 | 0,3142 | 3,1416 |
| 21,0 | 0,3464 | 3,4636 |
| 22,0 | 0,3801 | 3,8013 |
| 23,0 | 0,4155 | 4,1548 |
| 24,0 | 0,4524 | 4,5239 |
| 26,0 | 0,5309 | 5,3093 |
| 28,0 | 0,6158 | 6,1575 |
| 30,0 | 0,7069 | 7,0686 |
| 32,0 | 0,8042 | 8,0425 |
Параметры пластиковых труб Материал, из которого изготавливаются трубы для водопровода или канализации, может быть разным, соответственно, характеристики труб тоже будут отличаться. Стальные трубы, например, которые имеют большой внутренний диаметр, пропустят намного меньшее количество воды, чем аналогичные трубы из пластика или пропилена.
Это происходит из-за разной гладкости внутренней поверхности трубы – у железных изделий она намного меньше, а ППР и ПВХ трубы не имеют шероховатостей на внутренних поверхностях. Но металлические трубы помещают в себя больший объем жидкости, чем изделия из других материалов с одинаковым внутренним сечением. Поэтому все расчеты для труб из разных материалов необходимо проверять, и сделать это можно как в онлайн калькуляторе, так и в настольной компьютерной программе, специально для этого предназначенной.
Десктопная программа для расчетов объема
| Условный проход | Наружный диаметр | Толщина стенки труб | Масса 1 м труб, кг | ||||
| Легких | Обыкновенных | Усиленных | Легких | Обыкновенных | Усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 | 0,37 | 0,40 | 0,47 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 | 0,74 | 0,80 | 0,98 |
| 15 | 21,3 | 2,35 | – | – | 1,10 | – | – |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | 1,43 |
| 20 | 26,8 | 2,35 | 1,42 | – | |||
| 20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,50 | 1,66 | 1,86 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 | 2,12 | 2,39 | 2,91 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 | 2,73 | 3,09 | 3,78 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 | 3,33 | 3,84 | 4,34 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 | 4,22 | 4,88 | 6,16 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 | 5,71 | 7,05 | 7,88 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 | 7,34 | 8,34 | 9,32 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 | 8,44 | 9,60 | 10,74 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 | 10,85 | 12,15 | 13,44 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
Если схема вашего трубопровода имеет свою специфику, рассчитать точные параметры для требуемого расхода жидкости можно по формулам, которые приведены выше.
Особенности конструкции
Вода содержит большое количество примесей. Контактируя с алюминием, они вызывают коррозию. За несколько лет использования эти процессы приведут к протеканию прибора.
Особенность конструкции этих радиаторов заключается в наличии внутреннего сердечника из нержавеющей стали, который снаружи окружен алюминиевым сплавом. Так вода не контактирует с алюминием, что значительно продлевает срок службы системы.
Есть два варианта изготовления:
- Псевдобиметалл . В этом случае стальная сердцевина расположена только внутри вертикальных каналов. Так алюминий защищен не полностью, а лишь в наиболее слабых местах. Эти модели дешевле, их стандартный срок службы составляет до 10 лет, если они используются в системах с высоким давлением воды (например, в городских квартирах).
- Биметалл . Обладает цельным внутренним корпусом из стали, который поверх заливается алюминиевым сплавом под давлением. Здесь алюминий защищен со всех сторон. Это более дорогие модели и срок их службы при аналогичных условиях эксплуатации составляет до 30 лет.
Устройство биметаллической батареи Способ изготовления напрямую влияет на объем воды в секции биметаллического радиатора. Если проводить сравнение с любой другой батарей, то объем одной секции здесь будет существенно ниже. Недостаток компенсируется наличием двух сплавов. В результате внутренний сердечник из стали не дает быстро остыть алюминиевой оболочке.
Есть разные способы соединения двух металлов. Предпочтительней, если алюминий залит поверх стали под давлением. Такая модель батареи прослужит дольше. Существует вариант, когда металлы соединяются между собой сваркой.
По техническому типу конструкции радиаторы могут быть:
- Разборными . Это значит, что с помощью радиаторного ключа можно открутить любое количество секций и прикрутить их к другому радиатору. Такой тип чаще устанавливается в частных домах с автономной системой отопления, где нет высокого давления воды.
- Неразборными . Радиатор монолитный, его нельзя раскрутить, обрезать, присоединить к другому. Отлично подойдет для использования в городской квартире, где всегда высокий уровень давления.
Вынужденная инициатива
В панельном доме с центральным отоплением не приходится заморачиваться о таких вопросах, как заполнение системы теплоносителем, это епархия ЖКХ. Но забота об усадьбе или даче – это огромная ответственность, которая полностью лежит на ваших плечах. Возможность сэкономить время и деньги заставляет хозяев своими руками обслуживать тепловые коммуникации, используя иногда нестандартные методы.
На фото – проверка работы батареи
Например, отсутствие централизованной подачи воды вынуждает использовать природные источники – скважины, колодцы, пруды.
- котел;
- трубы;
- радиаторы.
Работаем с документацией
Ответ на вопрос, сколько же воды вытекает из трубы «А», вернее, должно туда поступить, обычно кроется в техническом паспорте радиатора и котла. С трубами немного сложнее, но не смертельно – зная их внутренний диаметр, на нашем сайте можно найти подробную таблицу о количестве воды в литрах/кубометрах на погонный метр. То же самое можно сказать о данных по объему топливного котла или батарей.
Данные по внутреннему объему труб
Зная наполняемость каждого метра трубы, узнать совокупный «трубный» объем теплоносителя элементарно – табличную цифру умножить на количество метров. Для этого необязательно ползать с рулеткой по всему дому, а воспользоваться проектным планом и линейкой.

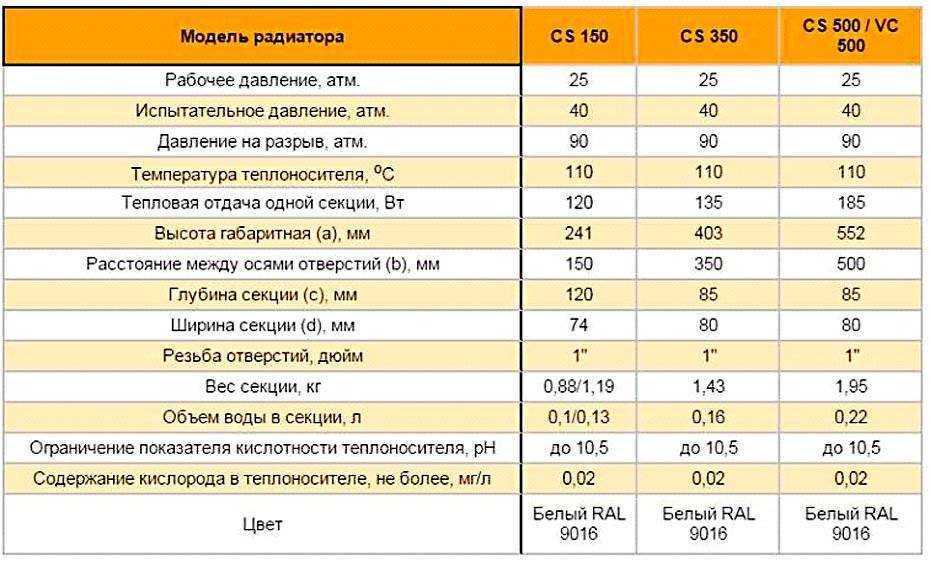

Объем воды не зависит от типа радиатора
Из представленной таблицы видно, что объем воды в секции биметаллического радиатора и алюминиевого один и тот же. Так что материал не имеет значение, главное габариты отопительного прибора.
Непостоянное проживание в доме обязывает хозяев использовать антифриз. Поскольку это удовольствие не из дешевых (цена за 10 л отечественного пропиленгликоля «Технология уюта» достигает тысячи рублей), необходимо точно знать количество незамерзайки. Определив крайний минусовой порог для системы отопления, вещества смешиваются в определенной пропорции.
Антифриз понижает температуру замерзания жидкости
Усредненная шпаргалка
Средние данные, определяющие объем воды в стальных радиаторах отопления панельного типа, таковы:
- модели Demrad, Thermogross 11 типа на каждые 10 см длины приходится по 0,25 л теплоносителя;
- в аналогичных моделях 22 типа этот показатель увеличивается до 0,5 л на туже длину.
Каждая секция старого доброго «чугуна» разных моделей имеет следующую вместительность:
- МС 140 – 1,11–1,45 л (от 5,7 до 7,1 кг);
- ЧМ 1 – 0,66–0,9 л с;
- ЧМ 2 – 0,7–0,95 л;
- ЧМ 3 – 0,155–0,246 л;
- Konner Модерн – 0,12–0,15 л (3,5 кг).
А вот столько входит в алюминиевую секцию
Если ваша батарея – это заковыристая авторская штучка узнать ее объем сложно, но возможно. Например, объем воды в стальном радиаторе трубчатого вида вычисляется гениально просто –заглушкой закрывается одно отверстие, а через второе заливается вода до верха.
В теплообменниках настенного отопительного котла в среднем помещается от 3 до 6 л, а в напольном и парапетном исполнении – от 10 до 30 л воды. Итак, узнав количество теплоносителя во всех уголках, каких он достигает, можно провести ответственную операцию – рассчитать объем расширительного бака. Именно от него зависит оптимальное давление в системе и нужный объем теплоносителя.
Принцип работы расширительного бака
Инструкция расчета предполагает использование простой формулы:
- Vс — объем теплоносителя в отопительной системе (то, о чем говорилось выше – радиаторы + трубы + теплообменники котла);
- К — коэффициент расширения теплоносителя (у воды он равен 4%, поэтому в формуле используется 1,04);
- D — эффективность расширения бака;
- Vб — емкость расширительного бака.
Узнать приближенный к реальной цифре объем теплоносителя в радиаторах или трубах можно отталкиваясь от мощности котла по формуле:
х кВт * 15=VS, где
- кВт – мощность котла;
- цифра 15 – количество литров воды, для получения 1 кВт энергии;
- VS – общая вместительность системы.
голоса
Рейтинг статьи
Какой объем воды в алюминиевом радиаторе
В погоне за характеристиками и практичностью появились на полках стропильных магазинов и в каталогах мировых производителей алюминиевые батарей отопления для частного дома или квартиры. Отличные показатели теплопроводности и теплоотдачи наряду с легкостью и привлекательным внешним видом заслужили алюминиевым радиаторам популярность и распространение.
Однако следует внимательней присмотреться к этим теплообменникам и разобраться в деталях, в чем их сильные стороны, а где явные недостатки, о которых не следует молчать при выборе радиаторов для своей системы отопления.
Виды радиаторов из алюминия
В свою очередь, алюминиевые батареи отопления делятся на два типа, в зависимости от технологии, использованной при их производстве:
Литые
Для их изготовления все секции прибора отливаются из специального сплава на основе алюминия с добавкой кремния, придающего материалу особую прочность в условиях повышенного давления. Отдельные части конструкции радиатора соединяются между собой методом сварки в инертно-газовой среде.
Их сильные стороны:
- Прочность и герметичность соединений, гарантирующая высокое качество и эффективность изделий.
- Возможность создания радиаторов различной длины и мощности за счет изменения количества секций.
Недостатки:
Высокая стоимость, по сравнению с радиаторами экструзионного типа.
Экструзионные
При производстве радиаторов данного типа детали не отливаются, а выдавливаются в условиях повышенного давления, а затем прессуются с верхним и нижним коллекторами, изготавливающимися методом литья. В некоторых случаях для монтажа отдельных частей батареи используется клей композитного типа, что позволяет сделать данные изделия еще более дешевыми.
Их достоинства:
- Чуть более высокая теплоотдача по сравнению с батареями, изготовленными методом литья.
- Меньший объем секций, благодаря чему им требуется меньшее количество теплоносителя.
- Меньший вес радиатора из-за небольшой толщины ребер.
- Невысокая стоимость.
Недостатки:
- Невозможность ремонта и разборки радиатора.
- Вероятность возникновения течи в районе соединения коллектора с секцией. Это может быть связано с недостаточным качеством клеевого состава или износом уплотнительных колец из резины или тефлона.
- Присутствие потрескивающих звуков, возникающих из-за разницы температур при эксплуатации приборов.
Полезный совет — выбирая радиаторы из алюминия, лучше остановить свой выбор на вариантах, изготовленных методом литья. Они имеют более толстые стенки и лучше выдерживают высокое рабочее давление в системе.
Если же при покупке решающее значение имеет небольшой вес и стоимость данных изделий, то имеет смысл выбрать экструзионные алюминиевые радиаторы отопления, цена за секцию которых значительно ниже батарей литьевого типа.
