Инструкция по заземлению газового котла в частном доме

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

• за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
• соединяют проводники;
• берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
• если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

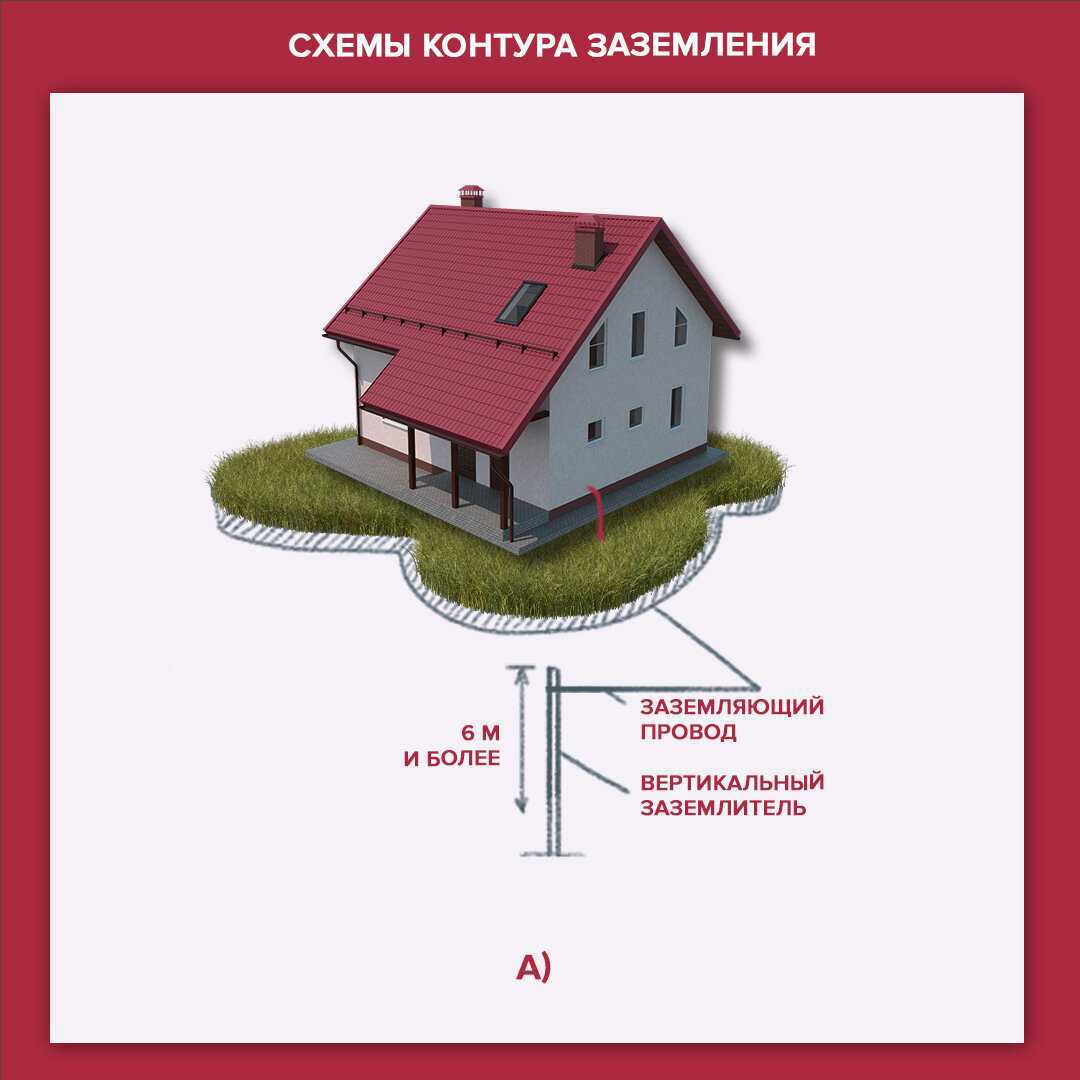

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка для нарезки и корректировки труб;
• дрель или перфоратор;
• лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.

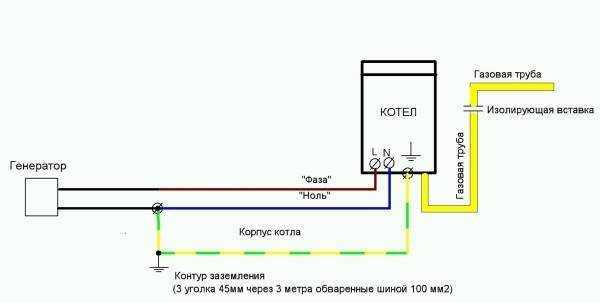

6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Для чего нужно заземление котла в доме?

В прежние времена при возведении зданий заземление никто не делал, потому что особой необходимости в этом не было.Сегодня, когда в частном доме не обойтись без электрического или газового котла, используется множество энергоемкой техники, вопрос заземления стал более чем актуальным. Это обеспечит надежную работу устройств и их безопасность.

Заземление, которое получает твердотопливный или какой-либо другой котел, представляет собой определенную проводку, соединяющую систему отопления в частном доме с заземляющим устройством.

Заземление котла позволит:

— исключить вероятность поражения током человека, который прикоснулся к корпусу работающего устройства; Обеспечить стабильное функционирование газового котла (как уже говорилось выше, это также может быть твердотопливный или электрический аппарат);

Уменьшить электромагнитные излучения и количество помех в сети.

По правилам безопасности, подключить газовый, электрический или твердотопливный котел можно только при наличии заземления.Для газового котла, который считается по схеме работы более сложным, чем твердотопливный, дополнительным условием будет устройство УЗО, которое отключит котел при замыкании в сети.

Заземление газового котла необходимо сделать независимо от срока эксплуатации. Нужно учитывать, что на его корпусе генерируется статическое напряжение, которое при определенных условиях может привести к:

— Вероятности возгорания. Это самая важная причина, по которой необходимо сделать заземление газового котла в доме. Одной случайной искры будет вполне достаточно для взрыва или возгорания природного газа. Выходу из строя автоматики, замена которой обойдется дорого.

Для проведения работ по занулению или заземлению котлов своими руками необходимо обладать определенными электротехническими знаниями.Стоит помнить о том, что напряжение – опасная вещь и при неправильном обращении может привести к летальным случаям. Если есть сомнения относительно уровня своих познаний, лучше доверить работу по заземлению котлов отопления профессиональным специалистам.

Они справятся с задачей максимально быстро. Кроме того, опытные мастера знают предъявляемые требования к заземлителям:

— не более 50 Ом для песчаных почв; Не более 10 Ом для глинистых почв.

Акт на заземление газового котла по форме протокола ЭЛ-8

Газовый котел или иное газовое оборудование, как и автомобиль, являются источниками повышенной опасности. Для него в большинстве случаев критично правильное подключение нуля и фазы питающей сети.

Также нужно, чтобы было правильно выведено заземление металлических частей, произведено выравнивание потенциалов. Нередко возникают проблемы со статическим электричеством внутри газовых трубопроводов.

Неверно подключенные приборы способы унести людские жизни. Достаточно одной икры для того, чтобы произошло непоправимое. Вот почему здесь так строго контролируются допуски и нормы. На электромонтеров при подключении котла ложится большая ответственность.

Также встречаются ситуации, когда подключение газового котла к электросети производится собственными силами, частным лицом

При этом особенно важно подтверждение соответствия проведенных работ требованиям безопасности

О приборе для проверки

После результатов измерений следует подробное описание прибора, которым эти измерения проводились. Они также оформляются в виде таблицы. Последняя имеет следующие столбцы:

• номер порядковый;
• тип устройства;
• его заводской номер;
• класс точности;
• диапазон измерения;
• когда проводилась проверка функциональности прибора (как очередная, так и внеочередная);
• номер его аттестата или свидетельства;
• название органа государственной метеорологической службы, который проводил проверку надежности.

Ответственность за заполнение последней таблицы ложится на организацию, которая производит проверку. Одновременно может проводиться исследование нескольких контуров заземления. Но в большинстве случаев бывает задействован один.

Для чего нужно заземление?

Очевидно, что газовый котел не относится к категории электроприборов. Однако в ходе функционирования он собирает статику на своей металлической обшивке.

Со временем это становится причиной образования сильного поля, что может привести в негодность элементы, которые предназначены для управления котлом.

Чаще всего от этого страдает электронная плата, которая отвечает за регулировку функций агрегата.

Чтобы понять, для чего нужно заземление газового котла, достаточно представить его схему. Устройство монтируется на пол либо устанавливается на стену, что не проводит электрический ток. Трубы здесь выполняются из пропилена.

Совершенно очевидно, что накапливаемое статическое электричество стремится куда-то уйти. Поэтому для него не находится иного варианта, как замкнуться на радиаторе.

Как только наступают сильные холода, а на котле устанавливается повышенная температура, вода перестает справляться с отводом повышенного заряда. При этом эксплуатация котла становится небезопасной.

Причина остановки котлов, что функционируют без заземления

Для чего нужно заземление? Все достаточно просто. Статический заряд, который скапливается на металлических элементах агрегата, создает магнитное поле.

Последнее воздействует на электронную схему котла, в которой происходит своеобразная неразбериха. Платы теряют сигнал, оборудование начинает выводить на дисплей ошибочные данные, которые не соответствуют реальному, очевидному положению дел.

Попытки пользователя изменить ситуацию путем регулировки настроек лишь вызывают дополнительные сложности.

Рейтинг лучших комплектов

Модульные комплекты для заземления делают всю работу легкой, удобной и быстрой. Имея под рукой комплект модульного заземления, не нужно утруждать себя поисками подходящих деталей и использовать сварочный аппарат для соединения всех элементов заземления в единый контур. Предлагаем несколько вариантов наиболее популярных и выгодных комплектов, подходящих для заземления газового котла в частном доме.

1. Российская компания ZANDZ (производство: Россия) предлагает модульное заземление для монтажа заземляющих устройств в жилых домах, на дачах и на других объектах. Модульный заземлитель от ZANDZ представляет собой целостную конструкцию, соединенную из отдельных модулей. Ее основа — стальные штыри 1.5 м длиной, покрытые медным слоем. Такая конструкция заземления может быть полностью собрана и установлена всего за 3 часа одним человеком.
2. Система Гальмар (производство: Польша). Стержни набора имеют толщину 14.2 мм, покрыты медным слоем в 250 микрон. Длина стержней 1.5 м. Система имеет срок службы до 40 лет. Соединение стержней производится с использованием латунной муфты, что хорошо защищает соединение. Из-за большого срока службы система Гальмар — наиболее выгодный вариант для устройства заземления газового котла в частном доме.
3. Система КЗЦ (производство: Украина). Стержни этого комплекта имеют диаметр 16 мм. Соединение стержней по высоте осуществляется с помощью резьбы и муфты. Такое соединение стержней позволяет устраивать заземление на глубину до 30 м. Это большое преимущество по сравнению с другими вариантами конструкций модульного заземления, не все из которых могут обеспечить такую глубину.
4. TDM Электрик. Особенность этой системы — в комплект входят штыри, омедненные с помощью специального метода, который включает 99% меди. Работать без сбоев, по заверению производителей, система готова от 30 до 50 лет.
5. Система Обо Беттерманн (производство: Германия). Этот комплект имеет срок службы до 20 лет, поскольку штыри защищены цинковым покрытием. Пользуясь этим комплектом, не рекомендуется забивать более 5 стержней в 1 точку по высоте, так как штыри имеют шлицевые соединения. Если забивать более 5 стержней, то самый первый стержень будет расплющиваться. Этот существенный недостаток не позволяет выполнять глубокое заземление. Стержни системы имеют диаметр 20 мм.

Как сделать заземление для газового котла Все об электричестве

Вы здесь: С целью ввода в рабочее состояние и безопасного использования газового котла в квартире или в частном доме, его необходимо заземлить, руководствуясь определенными бумагами, в которых указаны нормы и правила.

Как только заземление будет выполнено, нужно составить документы о приемке. В них попадает информация о различных показателях, которые имеет заземляющая схема.

В этой статье мы расскажем читателям сайта Сам Электрик, как сделать заземление газового котла в частном доме своими руками.

Для чего это нужно?

Вне зависимости от принципа работы газового котла, во время эксплуатации на корпусе образуется поверхностное напряжение. Заземление позволит избежать следующих проблем при контакте с таким оборудованием:

• Износ электроники — котлы, установленные в частном доме или квартире, а также оборудованные компьютерным управлением, под воздействием вредоносного течения поверхностных токов могут выйти из строя. То же может произойти от статического электричества. В связи с этим от газового оборудования, для которого не оборудован заземляющий контур, не стоит ожидать длительной бесперебойной работы, а исправление ситуации путем замены процессора обойдется крайне дорого.
• Взрывоопасность — электричество статической природы очень часто становится причиной последующего взрыва устройств, функционирующего на газу под давлением. Если сделать заземление, станет исключенной возможность возникновения дуги.

Схема отопления частного дома с газовым котлом: схема установки и обвязки газового котла

Удобный частный дом должен иметь комфортное отопление. Ещё во время проектирования надо закладывать, продумывать схему отопительных систем. В качестве отопления чаще выбирают газовое отопление. Так как эта отопительная система надёжно, эффективно обогревает всё помещение.

Какая схема отопления с газовым котлом лучше подойдёт для коттеджа или частного дома

Когда планируется обустройство всей системы без помощи профессионалов, то нужно сделать расчёт схемы отопления.

Существует два вида циркуляции газового отопления:

• принудительная циркуляция производится, благодаря насосам;
• естественная производит движение, благодаря разнице в плотностях горячей и холодной воды.

ВАЖНО. Естественная работает лучше при установке техники ниже по уровню относительно радиаторов

Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов

Для стабильного движения теплоносителя нужно сделать естественный уклон трубопроводов.

У искусственной возможна установка насоса. Установка проста, но насос при искусственной циркуляции имеет недостатки: неравномерное прогревания, зависимость от электроэнергии и возможное появление воздушных пробок.

Разводка отопления бывает:

1. Однотрубная. Подойдёт для не слишком большой площади с маленьким количеством комнат, при использовании данной разводки температура в трубах разнится.
2. Двухтрубная. Сложна в реализации, подходит для регулировки температуры в разных комнатах.

ВНИМАНИЕ. При эксплуатации однотрубной разводки выявляется большой минус: нижняя часть радиатора плохо нагревается

Радиаторы будут прогреваться по-разному на разных этажах в доме

Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы

Радиаторы будут прогреваться по-разному на разных этажах в доме. Данную проблему можно решить, установив к батареям перемычки, увеличить объём батарей. Также для достаточного движения теплоносителя рекомендуется устанавливать насосы.

Преимуществом является лёгкая установка разводки, которую можно сделать самостоятельно. Во время установки затрачивается небольшое количество материалов, что также является плюсом.

Двухтрубная разводка обогревает трубы равномерно. Однако, требует большое количество материала на установку, прокладывание труб. Плюсом двухтрубной разводки является возможность регулировать трубы запорными вентилями.

СПРАВКА. Также существует ленинградская разводка. К ней присоединяется труба, которая параллельно циркулирует жидкость. Эта система подойдёт для обустройства коттеджа или частного дома.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

1. Возможный тип системы заземления.

Рекомендуемые материалы для изготовления заземляющего контура.

Стоимость работ.

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.

По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

Какое сопротивление контура заземления должно быть

Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).

Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².

В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.

Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:

Выбранный материал электродов и толщина провода.

Тип используемого заземления.

Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

Кто и как выполняет проверку заземления котла

Достаточно часто, можно встретить противоречивую информацию по вопросу, кто выдает акт на заземление. Дело в том, что проверку правильного подключения и работоспособности котла, должен провести представитель Газового хозяйства.

С другой стороны, замер сопротивления заземления для ввода в эксплуатацию газового котла (как электрооборудования), согласно правилам ПУЭ выполняет электролаборатория. Она же должна проверить показатели сопротивления общей системы молниезащиты.

Как правило, ответ на этот вопрос зависит от местных особенностей. Есть регионы, в которых представители газового хозяйства, во время приемки, сразу же проверяют показатели заземляющего контура, в других случаях, тестирование проводят специально вызванные для этого представители электролаборатории.

Нормы и периодичность испытаний регламентируют следующие документы:

Периодичность проверки – ПТЭЭП, пункты с 2.7.8 по 2.7.15.

Подготовка и сдача в эксплуатацию – ПУЭ, пункты с 1.7.100 по 1.7.103.

Периодичность измерения сопротивления растекания тока, устанавливается, в зависимости от технических характеристик отопительного оборудования, но делается не реже чем 1 раз в году. Максимальное значение заземляющего устройства, высчитывается в зависимости от типа почвы, наличия грунтовых вод и других факторов. Если установлено, что показатели сопротивления соответствуют указанным в ПУЭ требованиям, выдается акт или протокол о заземлении.

Зачем нужно заземлять газовый котел?

Обязательный элемент устройства любого газового котла – металлический кожух, на поверхности которого образуются статические заряды при подключении прибора к сети.

И если не позаботиться о «путях отхода» для электричества, в один неблагоприятный момент может выйти из строя вся электронная составляющая прибора или ее отдельные элементы. Например, плата или система управления.

Чтобы этого не произошло, котел «подстраховывают» заземлением – проводником, который соединяет электроприбор с заземлителем, а последний – непосредственно с грунтом. У земли есть свойство «поглощать» электрический ток, поэтому ее среда и будет являться гарантией безопасности от выхода из строя оборудования при перепадах напряжения или замыканиях в сети.

Какой бы вид котла вы не выбрали – газовый, твердотопливный, электрический – правильный монтаж оборудования невозможен без обустройства заземляющего контура

Заземление необходимо, чтобы:

• Уменьшить взрывоопасность прибора – статическое электричество нередко становится причиной самовозгорания устройств, работающих от газа, да еще и под давлением.
• Исключить вероятность травматизма – металлический корпус иногда «пробивает», и при прикосновении человек может ощутить поражение током от легкого покалывания до мощного заряда с последующим летальным исходом.
• Предупредить поломку автоматики – платы газовых котлов чувствительны к перепадам напряжения, а их замена обойдется минимум в треть стоимости самого оборудования.

Кроме того, к работающему без заземления котлу будет масса вопросов от инспекторов газовой службы, которые могут вылиться в ощутимые штрафы и принудительное отключение прибора. Поэтому оборудовать заземлительный контур стоит в любом случае, ведь речь идет не только об экономических нюансах, а и вашей безопасности.

Галерея изображений

Фото из

Заземление в обязательном порядке выполняют для всех видов энергозависимых газовых котлов – напольных и настенный моделей, в конструкции которых есть питающиеся электричеством устройства

Не допускается заземлять газовое оборудование на трубы контуров отопления и водоснабжения. Систему заземления нужно вывести за пределы дома

В случае пробоя электрозаряда на корпус, возникающего в случае нарушения изоляции провода, заземление обеспечивает отвод тока по наиболее простому пути, защищая оборудование и владельцев дома от ударов

Система заземления, предназначенная для обустройства газового котла, снимает статику, предотвращая сбой показаний датчиков и нарушения в работе электронной платы

Возникающее в ходе работы газового котла статическое поле может повлиять на работу электромагнитного клапана, в результате чего оборудование не будет зажигаться, а в горелку не сможет поступать газ

Заземляющий провод от газового котла выводится наружу и подключается к системе заземления, погруженной в грунт. Заряд, пробитый на корпус, должен выводиться в заземляющий контур

Несмотря на то что допуск регламента ПУЭ по сопротивлению до котла составляет 30 Ом, газовщики рекомендуют придерживаться значений в 10 Ом, т.к. грунт в верхних слоях у нас в основном глинистый (супеси, суглинки)

Внутренний контур заземления может соединяться с наружной частью через шину, установленную в отдельном боксе или через общедомовую шину заземления, расположенную в общем щитке

Напольная модель газового котла

Вывод заземления за пределы дома

Назначение системы заземления для газового котла

Защита датчиков и электронной платы

Электромагнитный клапан газового котла

Вывод системы заземления в грунт

Измерение сопротивления заземления для котла

Подключение заземления в отдельном боксе
