Установка и подключение мембранного расширительного бака в системе отопления

Установка в системе отопления закрытого типа

По мнению экспертов, установка подобного прибора может проводиться в любой точке отопительной системы, но лучше всего закреплять расширительный бак на трубопроводе перед циркуляционным насосом.

Монтаж ёмкости может осуществляться в любом положении, но верхнее расположение воздушной камеры считается оптимальным вариантом. В данном случае пузырьки воздуха будут стремиться кверху. Они не попадут в теплоноситель, что предотвратит возникновение аварийных ситуаций даже при повреждении прокладки. Для отвода скопившегося воздуха в закрытой системе отопления предусмотрен специальный клапан.

Прибор фиксируют на трубе при помощи фитингов на тройнике, перед бачком и после устанавливают кран. Он необходим для проверки и обслуживания устройства перед запуском отопительной системы. Чтобы определить исправность ёмкости, перекрывают кран, включают отопление и наблюдают за показаниями манометра.

Когда стрелка достигнет единицы, открывают вентиль и смотрят на циферблат манометра. При исправности резервуара давление должно опуститься до 0,2 атмосферы. Это связано с вытеснением лишней жидкости.

Во время эксплуатации отопительной системы возникают случаи, когда объёма компенсационной ёмкости не хватает для эффективной работы отопления. В этом случае нет необходимости снимать бачок и заменять его большим по объёму резервуаром. Будет целесообразнее установить дополнительную ёмкость.

Если расширительный бак устанавливают в отопительную систему с естественной циркуляцией теплоносителя, то здесь необходим паровой клапан. Основной задачей такого прибора считается сброс лишнего давления, которое возникает во время нагревания жидкости выше рекомендованных температур.

Разновидности гидроаккумуляторов

Для систем отопления производители выпускают баки, отличающиеся исполнением мембраны.

Мембраны для расширительных баков разделяются на:

баллонные;
диафрагменные.

Диафрагменная мембрана представляет собой несъемную перегородку, выполненную, чаще всего, из тонкого металла или эластичного полимера.

Основное отличие такого варианта – малая собственная емкость и способность компенсировать незначительные перепады давления в системе.

При нарушении работоспособности такого бака требуется его полная замена.

К достоинствам таких устройств относятся простота конструкции, надежность при эксплуатации и низкая цена.

Мембрана баллонного типа представляет собой установленную внутри бака емкость из высококачественной резины, стойкой к значительным перепадам температур.

Используется фланцевое крепление мембраны, что позволяет произвести ее простую и быструю замену (как сделать монтаж запорной арматуры трубопроводов своими руками, написано здесь).

К преимуществам баллонных мембран относятся:

широкий диапазон рабочих давлений, при которых допускается применение герметичного расширительного бака;
возможность замены мембраны, благодаря которой, ремонт устройства (про ручной труборез для пластиковых труб написано здесь) становится быстрее и обходится дешевле;
простота задания минимального (настроечного) давления для любой системы.

При этом, доступны устройства различного исполнения, для горизонтальной и вертикальной установки, с креплением на строительные конструкции или установки на ножках, что существенно увеличивает гибкость проектирования систем отопления.

Современные виды расширительных баков

Существующие категории рассматриваемого оборудования подразделяются на две большие группы (в зависимости от типа конструкции):

Открытые;
Закрытые (мембранные)

Открытые.

Они обычно устанавливаются в контурах с естественной циркуляцией гидроносителя тепла, в самой верхней точке. Представляют они собой емкость, оснащенную патрубками, через которые и происходит циркуляция гидроносителя. Такой бак в обязательном порядке оснащается крышкой с отверстием для подачи атмосферного воздуха и трубкой для отвода избыточного количества жидкости (проще говоря, водослива). Материалы изготовления конструкции – металл или пластик. При нагреве и расширении теплоносителя его избыток поступает в баковую емкость. Если расширение превышает максимально допустимые показатели и когда уровень носителя достигает точки водослива, то часть жидкости сбрасывается из емкости в дренаж. Когда же жидкость остынет, одновременно уменьшив свой объем, уровень в баке тоже упадет, а давление придет к стабильному значению.

Подобная система отличается существенной простотой и обладает следующими достоинствами:

Хорошая надежность;
Ценовая доступность;
Возможность использования открытого бака в качестве водоотводчика.

Однако, имеются и существенные недостатки, ввиду которых подобные конструкции уходят в прошлое:

Факт контактирования носителя с воздухом – кислород и другие атмосферные газообразные вещества будут захватываться теплоносителем и растворяться в нем. Этот процесс, проходящий на постоянной основе, только ускорит износ всей трубопроводной магистрали;

Потери носителя ввиду регулярных сбросов и испарения – это приводит к необходимости постоянного восполнения его объема;
Невозможность использовать иные виды носителя, кроме воды – система и бак просто не приспособлены к взаимодействию с более эффективными видами греющей жидкости, которые, однако, обладают повышенной токсичностью (имеется ввиду и газообразное и жидкое их состояние);
Необходимость утепления рабочей емкости в обязательном порядке;
Излишня шумность работы – при функционировании, вода в баке будет перманентно издавать звук, похожий на закипание чайника, а к такому остается только привыкнуть.

Закрытые.

Наличие значительных недостатков в баках открытого типа привели к разработке бака с закрытым контуром. Сегодняшние закрытые баки являются в 99% полностью мембранными. Конструкция их предполагает наличие обязательной резиновой мембраны, заключенной в корпус, которая разделяет внутреннюю полость на две камеры. В первую полость закачивается воздух, а во вторую – теплоноситель. До подключения непосредственно к магистрали, давление в первой камере может равняться атмосферному или быть повышенным, что будет зависеть от основных настроек отопительной системы. Для настройки давления в полости для воздуха имеется особый клапан его подкачки – ниппель. «Жидкостная» камера имеет сообщение с котлом и магистралью через классический тройник-разветвитель и посредством шарового крана. Рядом с расширительным баком обязательно монтируют предохранительный клапан или продвинутую группу безопасности.

Принцип действия мембранного оборудования заключается в том, что когда носитель разогрет, то его избыточный объем уходит в водную камеру. При этом, мембрана получает растяжение, а в воздушной камере сокращается объем, одновременно там повышается давление. Как только носитель в магистрали начинает остывать, уменьшаясь в объемах, то излишнее давление в воздушной полости и растянутая мембрана начинают вытеснять накопленный излишек жидкости обратно в трубопровод.

Из преимуществ баков закрытого типа можно выделить:

Полное исключение контакта воздуха с нагреваемой жидкостью;
Модели показывают высокий коэффициент полезного действия;
Работа происходит практически бесшумно;
Допускается использование в роли носителя любых соответствующих веществ, а не только воды;
Допускается установка непосредственно в котельной, а не только в верхней точке системы.

К недостаткам можно отнести:

Цена – такое оборудование довольно-таки недешево;
Если бак устанавливается не в верхней точки контура, то его объем должен быть больше расчетного, что потребует большего монтажного пространства.
Исходя из вышеизложенного, мембранное оборудование закрытого типа – это полноценный гидроаккумулятор, выполненный из особых материалов, которые полностью устойчивы к воздействию повышенных температур и агрессивных химических субстанций.

Монтаж бачка в закрытой системе отопления

Установка расширительного бака в данном случае будет сложнее. В процессе выполнения операций с баком не следует прикладывать к емкости слишком сильные механические воздействия. Надо убедиться в отсутствии статических нагрузок на него со стороны других элементов системы отопления. После завершения работ должен быть сохранен свободный доступ к защитному воздушному клапану, крану, иным функциональным частям буферной емкости.

Читать также: Трехходовой клапан для отопления: установка смесителя с терморегулятором

Для корректного присоединения гидроаккумулятора заранее подбирают необходимый инструмент. Чтобы соблюдать технологии работы с металлопластиковыми трубопроводами используют специальные ключи. Соединения расширительного бачка уплотняются с помощью герметиков. Эти расходные материалы должны быть предназначены для сантехнических систем, функционирующих под давлением, в соответствующем диапазоне температур.

Когда монтаж бачка завершен, установлены все другие элементы инженерной системы, производят пробный пуск. Устраняются выявленные течи. Проверяется работоспособность воздушного клапана буферной емкости. Чтобы последующее использование не сопровождалось проблемами, обязательно надо выполнять официальные инструкции производителя расширительного бака.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

контролирует уровень теплоносителя в контуре отопления;
если в системе температурный режим понизился, он компенсирует объем теплоносителя;
когда меняется давление в системе, бак выполняет функцию буферной зоны;
излишки теплоносителя удаляет из системы в канализацию;
выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

простота самостоятельной установки;
устойчивость к коррозии;
работа без регулярной доливки теплоносителя;
отсутствие контакта воды с воздушной средой;
работоспособность в условиях повышенной нагрузки;
герметичность.

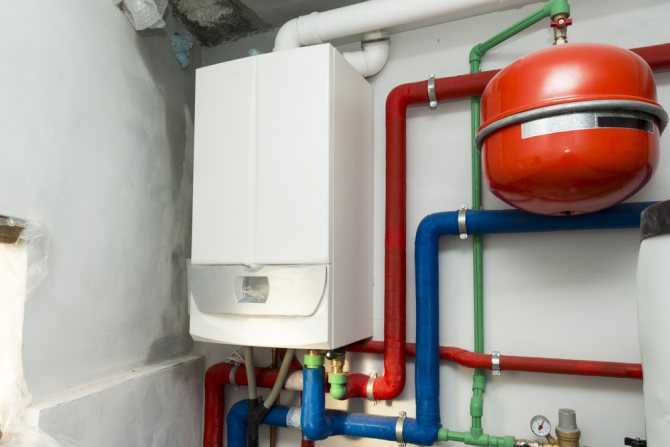

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

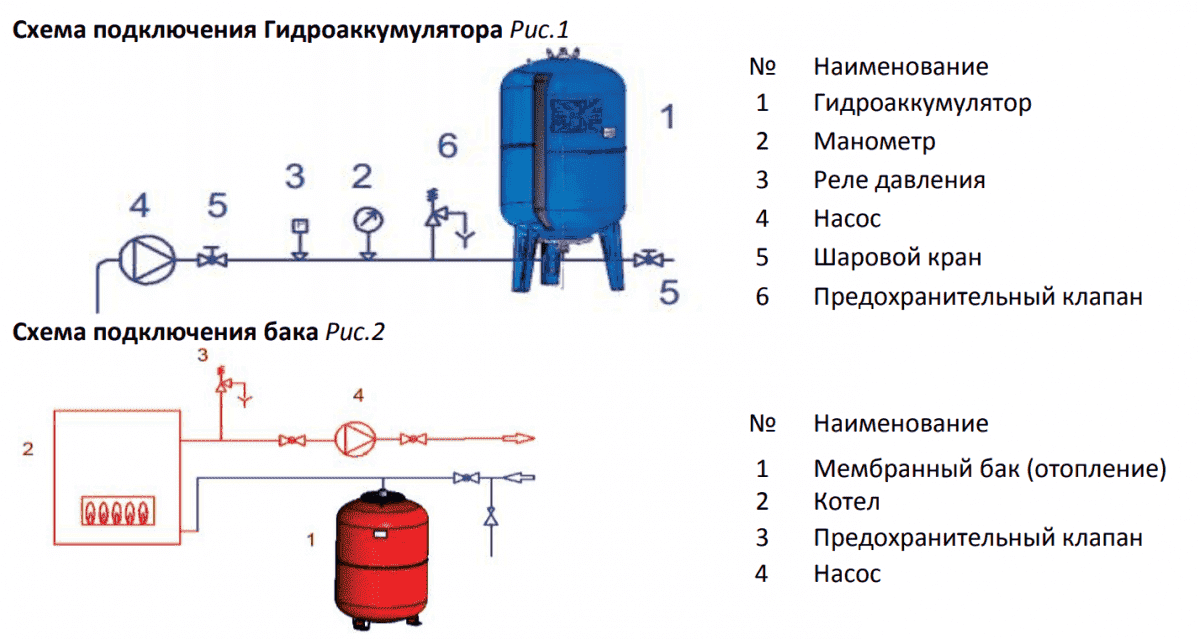

Способы подключения

Расширительный аппарат подключают как на обратной, так и на подающей части магистрали.

Подсоединение на обратке считается более надёжным, позволяет расширителю функционировать в оптимальном режиме, а также эксплуатировать мембранный резервуар дольше.

При подключении на подающей части магистрали жидкость, попадающая в ёмкость, будет иметь более высокую температуру, кроме того, в некоторых ситуациях не удастся избежать попадания пара в резервуар, что значительно снизит время эксплуатации мембранных баков и не позволит компенсировать давление должным образом.

Внимание! Правильным считается подключение бака к контуру через «американку» с отсекающим краном, что позволяет в любой момент изолировать и отсоединить расширитель для замены или ремонта, не ожидая, пока остынет жидкость. При установке второго крана и тройника, возможно слить воду из бака, не трогая остальную систему

Как обслуживать

Нужно ли мембранному бачку какое-то обслуживание?

Самое простое:

Два раза в год в закрытой системе нужно проверить давление по штатному манометру. При его падении необходимо вскрыть бачок и проверить состояние мембраны. Если она не имеет видимых дефектов, стоит частично сбросить теплоноситель и проверить давление зарядки бака;

Падение давления говорит о разгерметизации отопительного контура или о повреждении мембраны расширительного бачка.

Для накачки (зарядки бачка) по возможности используйте инертный газ. Если это проблематично — выберите для накачки обычным воздушным насосом день без осадков: чем выше влажность воздуха, тем быстрее будут ржаветь стальные стенки емкости.

Монтаж

Если ваше расширительное устройство пришло в негодность, например, лопнула мембрана, или требуется установка на изготовленный собственными руками котел, возникает вопрос, как заменить или установить бак?

Поменять его просто, установив на прежнее место. Баки для газовых двухконтурных котлов обычно имеют плоскую круглую или прямоугольную форму и крепятся на боковой стенке теплогенератора внутри или снаружи. Для монтажа нового следует придерживаться нижеизложенных рекомендаций.

Емкость подсоединяют в систему на участке с минимальным давлением и меньшей температурой воды, т.е. в обратный контур до циркуляционного насоса, сразу после котла. Почему именно так? Насос, как правило, ограничивается отсекающими кранами. В случае каких-либо действий с насосом, краны закрывают.

Может так случиться, что после проведенных мероприятий с насосом, краны останутся закрытыми. Это грозит взрывом котла. Установку производят в местах, где он меньше всего будет мешать, например, в углу, в непосредственной близости от котла. Стена, на которой будет происходить установка, должна быть прочной, бетонной или выполненной из кирпича.

Первым делом следует надежно закрепить емкость на стену при помощи кронштейнов. Бак не должен нагружаться весом труб, т.е. они крепятся к стене отдельно. Он не должен вплотную подходить к стене, должен быть зазор для свободного доступа. По поводу верхней или нижней подводки к трубам мнения противоречивые.

Некоторые подводят трубы сверху, мотивируя тем, что в таком положении легче удалить воздух. Мнение же специалистов — подводка должна производиться только снизу, так как рано или поздно на резиновой мембране образуются трещины. При нижнем способе монтажа воздух хоть и будет поступать через микротрещины в жидкость, но не так интенсивно, как при обратном положении, резервуар прослужит дольше.

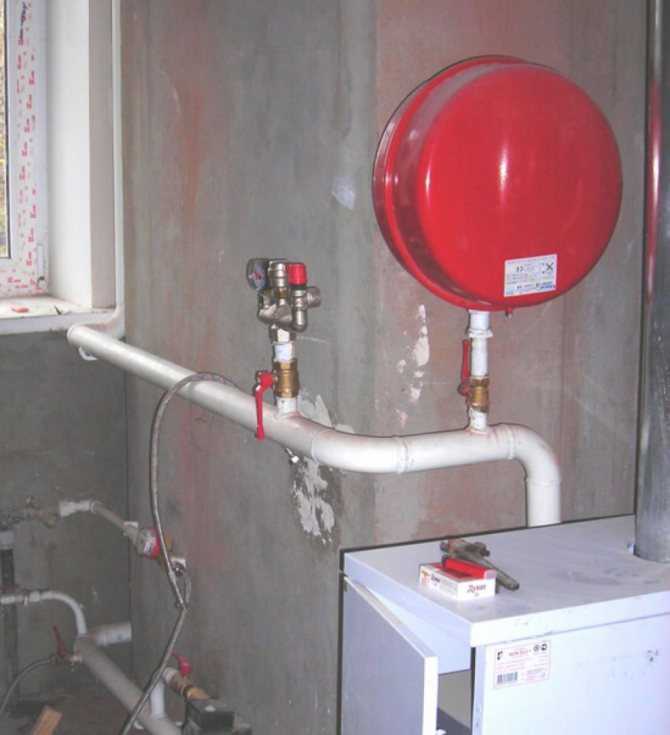

Пример монтажа расширительного бака

Причем, на некоторых моделях штуцер установлен внизу и сбоку, и по-другому емкость не подключить. Затем следует соединить штуцер на баке с обратной отопительной трубой соответствующего диаметра.

Если трубы выполнены из полипропилена, соединение происходит через тройник, металлопластиковую трубу следует разрезать и соединить через тройник на фитингах, в трубах из стали нужно вварить патрубок с резьбой.

Далее на резьбу накручивается отсекающий кран, на него устанавливается американка и подсоединяется трубой к расширительному резервуару. Опытные мастера рекомендуют устанавливать на бачке аварийный слив, который используется нечасто, но в аварийной ситуации позволит быстро слить воду из расширительной емкости. Для этого за американкой устанавливается тройник, боковой выход которого оборудуется краном, именно через него происходит слив в экстренных ситуациях.

Роль расширительного бака

Расширительный бак помогает создать в системе водоснабжения достаточно стабильное рабочее давление, при котором будет поддерживаться оптимальный напор воды как для работы всех сантехприборов (водонагреватель, стиральная машина, смывной бачок), так и для комфортного пользования водой из-под крана. Показатели необходимого давления в воздушной камере гидроаккумулятора рассчитываются для каждой из автономных систем водоснабжения по определенным алгоритмам.
Создает запас воды и сохраняет на некоторый интервал времени стабильное давление в водопроводе. Нередки ситуации отключения электроэнергии: насос в этом случае перестает работать и тогда гидроаккумулятор выступает в роли аварийного резервуара, вода из которого еще некоторое время будет течь под напором. Для того, чтобы увеличить запас воды в доме, можно дополнительно подключить еще один расширительный бак без демонтажа и замены уже установленного.
Оптимизирует функцию насоса: снижает количество его включений. Чем больше объем гидроаккумулятора и выше максимальный предустановленный порог давления в резервуаре, тем реже станет срабатывать насосное оборудование. Таким образом, изнашиваемость его значительно снизится.
Играет роль демпфера при гидроударе. При любом пуске насоса всегда происходит резкий скачок давления в водопроводе — иногда он достигает десяти атмосфер. Результатом такого резкого перепада может стать разрыв труб и фитингов, запорной арматуры; могут выйти из строя подключенное сантехническое оборудование и контрольно-измерительные приборы. Расширительный бак в этом случае принимает ударную нагрузку на себя: гасит силу волны — и система оказывается в безопасности.

В случаях, когда существуют риски превышения расчетного давления при гидравлическом ударе в 20 бар (максимально допустимое значение), необходимо провести монтаж трубопровода таким образом, чтобы на отдельных его участках можно было установить отдельный бак-гаситель для надежной защиты от гидроударов.

Итак, расширительный бак (гидроаккумулятор) в системе водоснабжения защищает ее от гидроударов, обеспечивает корректную работу всего подключенного к водопроводу оборудования и бытовых приборов, создает резервный запас воды.

Виды — Открытые баки

Открытые расширительные баки характеризуются тем, что устанавливать их необходимо исключительно в самой высокой точке отопительной системы. Таким местом может быть, к примеру, чердак. Но вот препятствие расширению теплоносителя – это не единственная функция такого вида устройств, поскольку они также препятствуют закипанию воды в трубах и восполняют ее запасы в тех случаях, когда по какой-либо причине произошла утечка.

Бак может быть использован как с естественной, так и с принудительной циркуляцией.

Если циркуляция естественная, то бак необходимо подсоединять к магистрали, по причине чего он «по совместительству» будет еще и воздухосборником.
Если же теплоноситель движется по системе принудительно, то бак подсоединяется уже к обратной трубе, дабы вода в системе не закипала.

В целом, открытый бак представляет собой резервуар, из которого выходят четыре трубки:

Расширительная.
Циркуляционная.
Переливная.
Сигнальная.

К отопительной системе ведет расширительная трубка, которая располагается вверху емкости. Также есть переливная трубка, необходимая в тех случаях, когда емкость переполняется и нужно увести воду в канализацию. Снизу, соответственно, есть сигнальная трубка, оснащенная запором, а циркуляционная нужна для того, чтобы теплоноситель в баке не замерзал, да и общая температура чтоб поддерживалась перманентно. При желании можно принять еще одну дополнительную меру, которая «подстраховывала» бы циркуляционную трубу – утеплить бак термоизолирующим материалом.

Важно! На сегодняшний день подобные баки практически не используются в отопительных системах ввиду большого количества недостатков. Среди таких недостатков хотелось бы выделить следующие:. Среди таких недостатков хотелось бы выделить следующие:

Среди таких недостатков хотелось бы выделить следующие:

Такие системы не приспособлены к высокому давлению.
Их конструкция весьма громоздка и габаритна.
По причине того что система открытая, в трубопровод наряду с водой попадает еще и воздух, оказывающий самое негативное влияние на поверхность труб – в скором времени на них образуется коррозия. Это же касается и прочих металлических элементов.
Такие баки следует устанавливать только в самой высокой точке, а это, согласитесь, дополнительные расходы.

Настройка бака.

Начинаем с P_ст = 4 / 10 = 0,4 бар;

Далее нам нужно создать давление P (накачать воздух в соответствующую камеру расширительного бака).

Какое давление P необходимо накачивать? Воспользуемся формулой от компании Reflex:

P = P_ст+ 0,2 бар, или P = 0,4 + 0,2 = 0,6 бар.

Согласно рекомендациям Reflex P > или = 1 бар.

Поскольку высота дома у нас небольшая и сумма P_ст и P меньше 1 бара, принимаем значение P = 1 бар.

Устанавливаем бак в систему или открываем запорную арматуру.

Затем открываем вентиль подпитки и создаем начальное давление в системе P_нач.

До какого значения? В этом нам помогут следующие рекомендации:

P_нач> или = P + 0,3 бара или P_нач = 1 + 0,3 = 1,3 бар.

Теперь включаем котел, разогреваем систему до расчетной температуры, предположим 80 оС, и удаляем воздух из системы, наблюдая по манометру за тем, как создается новое давление – давление расширения P_расш, которое достигнет некоторого значения.

И, наконец, снова включаем подпитку и доводим давление в системе до P_кон, которое должно быть согласно формуле:

P_кон < или = P_кл – 0,5 бар или P_кон = 3 – 0,5 = 2,5 бар.

Все, расширительный бак готов к работе!

Несколько важных замечаний:

Не всегда нужно открывать подпитку второй раз. Нужно ориентироваться по манометру. Если у вас в системе стоит предохранительный клапан на 3 бара, а манометр уже показывает давление в разогретой системе 2,5 бара, то открывать подпитку второй раз не нужно.
Проводя подпитку разогретой системы необходимо помнить об опасности создания теплового шока для котла. Когда стенки котла, разогретые до высокой температуры, получают холодную воду, происходит внутренние напряжения в самом металле, что в случае с чугунным котлом может привести к трещинам и соответственно к порче котла. Подпитывать горячей водой нужно, когда система остыла до 40 оС или же, когда подпитка врезана на значительном удалении от самого котла.
Поднимая давление в системе, даже на небольшой уровень, нужно учитывать элементы системы отопления, которые вы установили. Рабочее давление системы ни в коем случае не должно превышать максимально допустимое для самого чувствительного элемента (смотрите паспорта производителей).
Если мы проверим заводскую настройку расширительных баков, сравнив ее с приведенными здесь рекомендациями, то обнаружим, что эта настройка вполне приемлема для большинства систем отопления частных домов.

“Для чего же тогда все эти выкладки?”, – спросите вы. “Зачем все усложнять?” Отвечаем. Выкладки нужны, чтобы понимать механизм настройки расширительного бака в случаях:

когда упало или совсем отсутствует давление в воздушной камере;
когда принимается решение поменять мембрану бака;
когда нужно настроить расширительный бак для нетипового объекта.

Добавим также, что есть такое понятие, как эффективный полезный объем расширительного бака – количество воды, которое бак может в себя принять и затем вновь отдать системе. Оптимальность этого показателя можно достичь только при правильной настройке бака.

На что влияет этот показатель?

Если сказать просто: от него напрямую зависит объем воды в расширительном баке (“запас” бака) и, следовательно, объем воды, который он может отдать обратно системе.

Когда это нужно?

В результате небольших протечек (по капле) или испарения, воды в системе становится меньше. И, пока у бака есть запас воды, он отдает ее системе, давление не падает. Но как только этот запас заканчивается, а процесс потери теплоносителя продолжается. Это приводит к понижению давления и срабатыванию автоматики котла. Система останавливается или же просто не может работать, так как объем воды в ней недостаточен.

Согласитесь, что есть разница, может ли ваш бак при неправильной настройке может взять в себя 100 г воды или он способен компенсировать потери литрами, способствуя тем самым функционированию системы отопления, пока не будет устранена течь, и вновь не будет подпитана система.

Особенно это актуально для загородных домов, где владельцы не живут регулярно, и тогда возникает опасность преждевременной остановки системы отопления и ее разморозки.

Та же способность бака компенсировать объем теплоносителя просто необходима, когда автоматически или вручную понижается температура котла. Теплоноситель нагревается до меньшей температуры, объем его становится также меньшим. И вот тут-то приходит на помощь экспанзомат.

Подбирайте и настраивайте расширительный бак правильно! Желаем удачи!

Ошибки, возникающие при установке

Так как владельцы частных домов стараются выполнять большинство работ самостоятельно, никто не застрахован от ошибок при установке и наладке оборудования:

Плохое качество требуемых инструментов или их отсутствие.
Применение некачественных уплотнителей или дешёвых герметиков в местах соединений. Использование веществ, не предназначенных для высоких температур, приведёт к образованию течи во время нагревания жидкости в контуре.
Установка расширителя в недоступном месте.
Выбор резервуара без предварительного расчёта объёма приводит к поломке котла или некорректной работе системы.
Невыполнение норм и правил безопасности при монтаже ёмкости приводит к аварийной ситуации и несёт угрозу жизни.

Давление в расширительном бачке котла

Под давлением в расширительном бачке подразумевается начальное давление воздушной камеры ПУСТОГО резервуара при комнатной температуре. Это давление должно быть равно статическому давлению системы отопления после заполнения ее теплоносителем. Таким образом, мембрана будет находиться в равновесии и давление газа воздушной камеры будет компенсировать давление теплоносителя системы отопления и бак будет НЕ заполнен и обладать необходимым объемом для компенсации теплового расширения жидкости. Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

Рекомендуемые настройки разных производителей котлов
Модель котла	Необходимое давление для нормальной работы котла	Примечание руководства по эксплуатации
Vaillant TEC	0.8-2 бар
Ariston EGIS 24	1-3(max) бар	Давление в расширительном баке 1 бар
Ariston CLASS	1-1.5 бар
BAXI ECO 4	0.7-1.5 бар
BAXI ECO 5	1-1.5 бар
Buderus U042	1-2 бар	Предварительное давление РБ = 0.5 бар

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар. Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле – компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний. Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания. Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Выводы

Для установки давления необходимо руководствоваться параметрами Вашей системы отопления, а также рекомендациями изготовителя бачка и котельного оборудования. Для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке можно установить на уровне 0.8-1 бар. Регулярное проведение технического обслуживания, в которое входит контроль давления РБ, поможет избежать нежелательных проблем в течение всего отопительного сезона. Рекомендуем также посмотреть короткий видеоролик, в котором специалист компании Bosch рассказывает и показывает, каким образом проверить и накачать давление в расширительном баке

Где устанавливается расширительный бак на отопление

Итак, установка бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, возлагаемых на различные расширительные емкости:

компенсация теплового расширения воды в закрытых системах отопления;
в открытых сетях резервуар выполняет 2 функции – воспринимает лишний объем теплоносителя и удаляет воздух из системы в атмосферу;
в определенных условиях мембранный бак служит дополнением к штатному расширительному бачку газового котла;
поглощать излишки нагретой воды в сети горячего водоснабжения.

Находясь в наивысшей точке системы открытого типа, бачок работает как воздухоотводчик В открытых тепловых сетях вода в резервуаре контактирует с атмосферным воздухом. Поэтому установка расширительного бака предусматривается в наивысшей точке – на стояке, идущем от котла. Зачастую эти системы делаются самотечными, с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Альтернативные самодельные баки открытого типа из пластиковой канистры (фото слева) и воздушного ресивера Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды полностью герметичен. Оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен котел.

В системах закрытого типа, работающих на незамерзающем теплоносителе, объем резервуара следует увеличить до 15% от общего количества жидкости. Причина — повышенный коэффициент теплового расширения гликолевых антифризов.
