Кран для радиатора отопления: шаровые, конусные устройства, кран маевского, регулировочные вентили, принцип действия и установка

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

• винта конической формы;
• корпуса.

Элементы плотно прилегают друг к другу благодаря калибровке, поэтому в закрытом состоянии кран надежно удерживает теплоноситель. Отверстие для стравливания воздуха располагается в боковой части корпуса. Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

• Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;
• При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
• После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Что такое кран Маевского, принцип работы

В 1931 году никому не известный сантехник-монтёр С.А. Роев из Минска разработал специальное устройство, которое позволяло спускать воздух из радиаторов отопительной системы посредству совмещения двух деталей с прокладкой между собой. В 1932 году этот кран испытан пользователями и признан как рабочее устройство. Но 1933 год явил миру изобретателя Ч.Б. Маевского, который усовершенствовал прибор с помощью улучшенной герметизации, конструкции клапана «конус в конус» и безопасного ключа для приведения его в действие. С тех пор кран Маевского используется по сей день, хотя официальное название прибора, которое указывается в ГОСТах и СНиПах — радиаторный игольчатый воздушный клапан.

Спускной клапан старого образца

Устройство основано на принципе самовольного высвобождения воздуха из батареи. Кран сконструирован таким образом, чтобы при его открытии поднималась затворная игла, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Через это отверстие выходит весь лишний воздух, который собрался в батарее. Винт с четырёхгранной головкой перемещает рабочий штуцер клапана.

Клапан изнутри

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб

При двухтрубной схеме таких проблем не возникает.

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля

Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

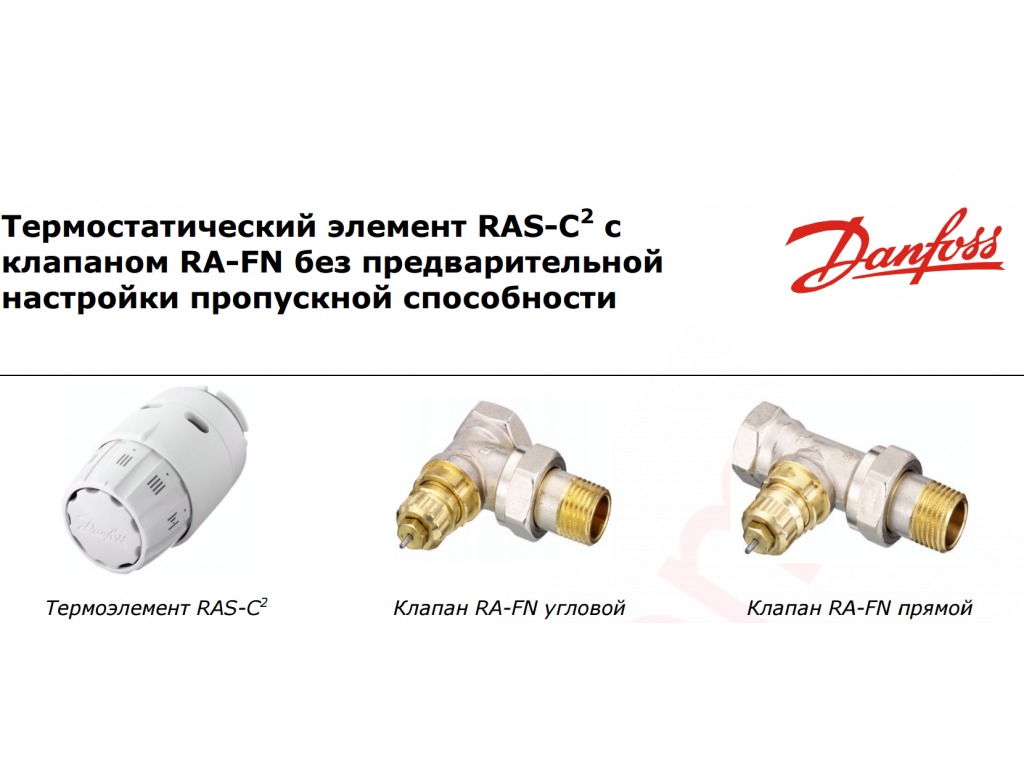

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

• плотные шторы, закрывающие его;
• слишком малое расстояние между подоконником и датчиком;
• установка отопительного прибора в нише.

Принцип действия кранов отопления

Использование запорной арматуры в системе отопления Принцип работы крана удобнее рассмотреть на примере вентиля шарового типа. Для управления им достаточно от руки повернуть барашек. Суть работы такого механизма заключается в следующем:

1. При механическом повороте ручки крана импульс передается на запорный элемент, выполненный в виде шара с отверстием посередине.
2. За счет плавного вращения на пути потока жидкости появляется или исчезает преграда.
3. Она либо полностью перекрывает имеющийся проход, либо открывает его для свободного прохождения теплоносителя.

Регулировать объемы поступающей в батареи жидкости с помощью шарового крана не представляется возможным.

Вентиль, позволяющий делать это, по своему принципу действия заметно отличается от шарового аналога. Его внутреннее устройство позволяет плавно перекрывать проходное отверстие за несколько оборотов. Сразу после изменения балансировки положение вентиля фиксируется, чтобы случайно не нарушить настройки прибора. Как правило, такие краны ставятся на выходном патрубке радиатора.

Особенности теплоотдачи радиаторов и способы ее изменения

При попытках регулировки отопления в многоквартирном доме необходимо в первую очередь уяснить, по какой схеме подключены батареи, насколько эффективно они отдают тепло и в каком состоянии находятся. Выделяют одно- и двухстороннее присоединение труб. Из иллюстрации понятно, что односторонний вариант – это подключение входной и выходной трубы с одной стороны радиатора, двухсторонний – с разных. Эффективность отдачи тепла при этом зависит от того, где расположена подающая и отводящая труба. Это связано с большей плотностью холодной жидкости (при разнице в 2…10 градусов различие небольшое, но принципиальное) и ее большим удельным весом. Таким образом, остывший теплоноситель автоматически опускается в нижнюю часть радиатора. Если нагретая жидкость подается снизу, ей сложно вытеснить холодную в верхнюю часть отопительного прибора. В результате эффективность отопления падает.

Таким образом, наиболее рациональный вариант для «проходных» радиаторов – подключение подводящей трубы к верхней части радиатора, отводящей – к нижней с противоположной стороны. Замыкающая рабочую «цепочку» (то есть ряд параллельно соединенных радиаторов) батарея может подсоединяться по принципу «сверху- внизу по той же стороне».

Если, несмотря на правильный тип подключения, радиаторы дают недостаточно тепла, необходимо выяснить температуру теплоносителя. Это можно сделать с помощью данных счетчика тепла (если он установлен и имеет такую функцию) или термометра. Также может помочь анализ с помощью тепловизора (данный метод удобен и для проверки зашлакованности радиаторов – по изменению цвета понятно, какие секции работают, какие – нет).

Согласно стандартам, нагрев теплоносителя зависит от наружной температуры и определяется по входящему в дом трубопроводу.

Интересно: самостоятельно определить, действительно ли нагрев радиаторов достаточен для создания комфортного температурного режима в помещении, можно с помощью простых расчетов. Для это можно воспользоваться данными, приведенными ниже.

Если температура теплоносителя достаточна, но радиаторы отдают слишком мало тепла – их придется менять. Если теплоотдача равномерная, но слишком низка температура подаваемой жидкости – ничего не поделать, придется разбираться с коммунальщиками или устраивать дополнительное отопление.

Установка

Так как шаровой кран является самым популярным видом перекрытия жидкости, поступающей в батарею, то рассмотрим подробную инструкцию по установке такого устройства.

Перед началом работы необходимо полностью удалить теплоноситель из отопительной системы, то есть полностью перекрыть водоснабжение. Шаровой кран нужно устанавливать на участке между радиатором и байпасом – устройством, которое обеспечивает правильную циркуляцию воды в системе.

Перед установкой нужно обмотать резьбу крана специальным уплотнителем для лучшей герметизации. Следует учитывать несколько вещей при установке крана. Во-первых, ничто не должно мешать повороту ручку крана, никаких препятствий в виде труб или других элементов, если же что-то будет мешать, то необходимо уменьшить ручку. Также пользователь отопительной системы должен иметь удобный подход к ручке крана.

После этого можно смело устанавливать кран, однако также нужно учитывать резьбу. После установки необходимо проверить соединения на предмет протечек и различных негерметичностей, чтобы их избежать нужно не пожалеть уплотнителя – специальной герметичной ленты, которую можно приобрести в любом строительной магазине.

Если даже после полной установки лента будет слегка выпирать, то в таком случае нет ничего страшного, это значит, что кран имеет отличную герметизацию.

После этого можно устанавливать батарею. Необходимо проверить все соединения на предмет протечек, включив водоснабжение, желательно на повышенном давлении.

Таким образом, установка крана на радиаторы отопления предусматривает всего лишь несколько простых правил, следуя которым можно установить любое устройство для перекрытия и регулировки теплоносителя.

После установки необходимо проверить соединения на предмет протечек и различных негерметичностей, чтобы их избежать нужно не пожалеть уплотнителя

Вопросы и ответы

Сорвало кран Маевского, было затоплено несколько квартир. Кто будет нести ответственность: владельцы квартиры или УК?

Если кран находился не на стояке (либо это первое запорное устройство после стояка) и был установлен без согласования, то ответственность за него несет собственник, согласно ст. 210 Гражданского кодекса РФ.

Если батареи сверху горячие, а снизу совсем холодные, имеет ли смысл ставить кран Маевского для спуска воздуха?

Установка крана помогает только удалить воздух. Если батарея подключена неправильно (так бывает при верхнем подключении) или засорена, эта процедура скорее всего не поможет.

Подтекает кран Маевского. Как исправить?

За герметичность клапана отвечает специальный уплотнитель, и причиной течи может быть его износ. В этом случае понадобится замена уплотнителя или всего клапана. Если капли возникли в районе резьбы, кран нужно подкрутить гаечным ключом для более плотного прилегания. Протечка может быть связана с засорением.

Открываю кран, но нет ни воздуха, ни воды. В чем причина?

Если отопительная система исправна и теплоносителя внутри достаточно, причина в засорении отверстия крана. Его нужно прочистить или заменить кран.

Установка крана Маевского на отопительную систему существенно упрощает ее эксплуатацию и повышает эффективность работы.

Процесс установки не сложен и вполне может быть произведен своими руками. Но подбор подходящей модели клапана требует применения некоторых знаний, поэтому лучше проконсультироваться со специалистами

В процессе эксплуатации важно соблюдать правила и периодически проводить профилактическое обслуживание для сохранения работоспособности механизма

Выбор

Выбирая регулировочные краны и вентили для батарей, нужно учесть несколько ключевых моментов:

• диаметр труб, на которые они будут монтироваться;
• рабочее давление;
• тип соединения, внутренняя или наружная резьба, есть ли американка.

Прежде чем остановить свой выбор на одном из механизмов, принимайте во внимание назначение арматуры, ее локализацию. А также посмотрите как соотносятся вход и выход вентиля в батарее

Особое внимание стоит уделить и характеристикам кранов:

1. Несмотря на то, что шаровая запорная арматура пользуется большим спросом и характеризуется невысокой ценой, она не отличается высокой эффективностью и имеет только два режима: открытие и закрытие.
2. Конусный вентиль — наиболее подходящий вариант. Минус — нужно постоянно контролировать его положение и возвращать в начальную точку.
3. Терморегулятор с автоматическим управлением отличается высокой эффективностью и надежностью. Однако, стоимость такого механизма достаточно высокая.

Подводя итоги стоит отметить, что каждый частный случай следует рассматривать индивидуально и дать точный ответ на вопрос: какому виду кранов отдать предпочтение, просто невозможно, поскольку нет общих критериев выбора. Для каждой отопительной системы следует подбирать запорную арматуру отдельно. Но в любом случае, краны и вентили — неотъемлемая и важная составляющая для батарей отопления, благодаря которой достигается максимальная эффективность их функционирования.

Как правильно выбрать

Важно знать, какие краны ставить на радиаторы отопления. Для этого нужно знать основные их характеристики. Кран, предназначенный для установки на радиаторе, чаще всего представлен в шаровом типе, благодаря чему обеспечивается регулировка расхода теплоносителя и его температуры

Также именно за счет этого элемента выполняется соединение радиатора с трубами, которые могут быть выполнены из разных материалов

Кран, предназначенный для установки на радиаторе, чаще всего представлен в шаровом типе, благодаря чему обеспечивается регулировка расхода теплоносителя и его температуры. Также именно за счет этого элемента выполняется соединение радиатора с трубами, которые могут быть выполнены из разных материалов.

Установка может быть в разных частях батареи, к которым относится стояк или верхняя часть. Может быть смонтирован на байпасе. Выбираются участки, где происходит скопление воздуха, чтобы при необходимости можно было произвести его стравливание.

Во время выбора элемента нужно учитывать следующие особенности:

• каким диаметром обладают трубы, для которых приобретается кран;
• при каком рабочем давлении будет происходить эксплуатация изделия;
• какой тип соединения будет применяться для прикрепления крана, поскольку у отдельных элементов может иметься резьба;
• каким назначением обладает сама арматура;
• где должен быть он установлен;
• какими параметрами и характеристиками обладает рабочая среда;
• свойства входа и выхода вентиля в конкретном радиаторе.

Краны сами могут обладать определенными характеристиками. К ним относятся:

кран Маевского считается самым популярным выбором, поскольку широко применяется, имеет доступную цену и отличную эффективность; конусный вентиль считается отличным выбором потому, что он может быть установлен в промежуточном положении

Во время выбора нужно обращать внимание на следующие части кранов:

• Каким механизмом запирания оснащен кран. Терморегуляторы оснащаются сразу двумя механизмами: один является клапанным, а другой — вентиль со специальным штоком. Второй вариант считается самым оптимальным, поскольку с его применением регулировка будет плавной и эффективной. Вручную устанавливается необходимая температура, для чего используется ограничительное кольцо. Однако могут быть и терморегуляторы с электронными механизмами, но их цена будет выше. Кран Маевского в этом плане имеет много минусов. Это обусловлено низкой проходимостью и необходимостью пользоваться специализированным ключом для применения крана.
• Корпус крана. Оптимальными являются изделия, корпус которых создан из стали или бронзы. Наиболее популярными являются конструкции из латуни, поскольку они обладают приемлемой ценой. Часто можно встретить краны из силумина, который считается аналогом латуни. Однако такие варианты считаются неподходящими, поскольку этот материал слишком мягкий. Надежными являются полимерные изделия, но обычно они выпускаются слишком больших размеров, поэтому для их установки приходится вырезать слишком большой участок трубопровода. Также долговечными считаются краны, в которых устанавливаются прокладки не из резины, а из подходящих полимеров.

Существует достаточно много разновидностей кранов, которые устанавливаются на радиаторы системы отопления.

Они отличаются возможностью регулировки температуры, способом установки, различными дополнительными элементами и параметрами.

При правильном выборе и грамотной установке крана на радиатор отопления можно повысить комфортность использования системы, а также ее безопасность и эффективность.

Функции регулировочного крана

Регулировочные краны применяются в обвязке системы отопления Согласно общепринятой классификации регулировочный вентиль для отопления относится к элементам запорной арматуры, входящей в обвязку системы. Его основное назначение – открытие и закрытие канала для прохождения теплоносителя непосредственно через батареи. Современные требования к обустройству обвязки предписывают обязательное оснащение отопительных систем запорными элементами различного типа.

Их наличие позволяет при аварии перекрывать движение теплоносителя и выполнять операции по устранению неполадок без удаления жидкости из труб. Помимо этого благодаря ограничению объемов циркулирующего носителя удается поддерживать комфортное распределение температур в частном доме или квартире.

Шаровые краны

Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.

Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.

Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.

Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.

Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: «Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств»). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.

В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.

В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.

Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.

Особенности шарового изделия

Эксплуатация шарового крана для отопления сводится к поворачиванию регулятора радиатора отопления в одну из сторон. Причем, если он будет повернут влево, то это приведет к открытию крана, вправо — к его закрытию. Запрещается оставлять кран приоткрытым, так как в противном случае возникает риск нарушения целостности уплотнительного кольца, что может привести к вытеканию воды из системы. При первых признаках протечки следует установить новый агрегат.

Если сила напора воды недостаточна, то причину стоит искать в затворе, который, скорее всего, засорился. Чтобы не допустить подобных ситуаций в будущем, следует позаботиться об установке фильтра жесткой очистки.

Чаще всего регулирующие шаровые краны для радиатора отопления используют в системах отопления, вентиляции и охлаждения. Этот элемент выступает в роли регулятора водного потока, циркулирующего в отопительной и прохладительной системе.

К числу достоинств шаровых кранов следует отнести повышенную надежность в работе. Благодаря им удается обеспечить защиту определенного участка тепловой сети, что уменьшает расходы потребителей по обслуживанию этих систем.

Как установить кран Маевского

Кран устанавливается на верхний части батареи с противоположной стороны поступления теплоносителя потому, что это место где накапливается воздух. Так же стоит иметь в виду тонкости различных систем.

При вертикальной системе отопления краны следует устанавливать на батареях верхних этажей. Также, они должны быть установлены на все элементы отопления, подводящиеся к стояку ниже оси подключения. А при горизонтальной системе краны монтируют на все радиаторы без исключения.

В случае монтажа крана Маевского на батарею, стоящую на полу, его необходимо разместить в самой высокой точке радиатора. Регулировочный винт направлен вверх.

Как правило, в ванной комнате есть полотенцесушитель, который нагревается за счет циркулирующегося теплоносителя внутри. Здесь устанавливают кран Маевского для полотенцесушителя.

При монтаже крана Маевского для полотенцесушителя его нужно расположить строго вертикально, используя специальный тройник. Тройник позволит переместить рабочую вертикальную ось в горизонтальное положение. Это положение выполняет требования, прописанные инструкцией. А именно то, что отверстие для стравливания воздуха должно направляться в противоположном направлении от стенки и быть под уклоном вниз.

Сразу по окончании монтажных работ отопительной системы необходимо провести развоздушивание. Потому что в процессе работы воздух в любом случае попадает в радиаторы. Также данное мероприятие нужно проводить включая систему после летнего периода. Ведь воздух может скапливаться и из-за выделения водорода при коррозионных процессах металлического элемента. В радиаторах из алюминия без специального покрытия внутри постоянно наблюдается выделение этого элемента и происходит химическая реакция с теплоносителем.

Виды кранов и вентилей для радиаторов отопления

Каждое из подключений имеет свои отличительные особенности: выделяются обычные и угловые краны. Благодаря конструкции вентилей, трубы можно скрыть за декором, в стяжке, а также можно установить радиаторы под окном.

Различают:

• краны;
• вентили;
• задвижки;
• заслонки.

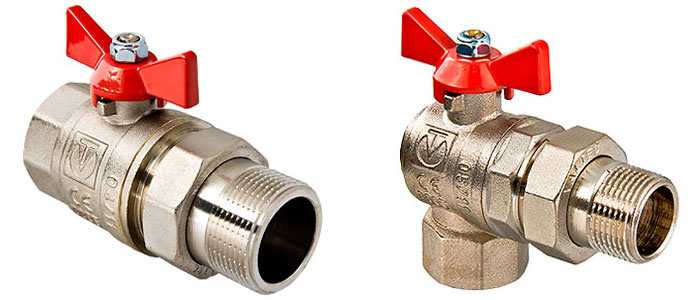

Шаровые краны

Эта разновидность запорной арматуры — пользуется наибольшей популярностью и спросом. Внутри такого крана находится гладкий шар со сквозным отверстием, который может поворачивать на 90°С и осуществлять регулировку потока воды в трубе, т.е. включать и выключать ее подачу.

Шаровый кран

Вентиль

Ручной вентиль — это конструкция, благодаря которой можно регулировать напор воды. В вентиле жидкость течет то в одном направлении, то в другом, перемещаясь по рабочему сечению седла. Для того, чтобы протекало меньшее количество теплоносителя, в некоторых местах сечение преграждается конусом или шайбой с резиновой прокладкой, которые присоединены к штоку.

Ручной вентиль для радиаторов

Для систем отопления выпускаются вентили с коническим клапаном, они отличаются большей эффективностью для таких условий. Он полностью открыт и дает проход предельному количеству жидкости, за счет этого теплоотдача радиатора становится более высокой. В случае, если температура в помещении превышает норму, данное устройство позволяет снижать теплоотдачу, т.е. с такими вентилями вы сможете осуществлять контроль за температурным режимом.

Выделяются такие разновидности вентилей как:

1. Регулировочные. Этот вид в свою очередь подразделяется на прямые и угловые. Управление в них — ручное. Они эксплуатируются в автономных системах отопления. Основной минус состоит в том, что с помощью их нельзя с высокой точностью отрегулировать теплоотдачу, поскольку в их конструкции не предусмотрены шкала и датчик определения температуры.
2. С термоголовкой. С подобными вентилями можно ограничивать повышение температуры или вовсе не позволять ей увеличиваться, осуществляется это с помощью ручного или автономного управления. Монтируются вентили с термоголовкой на однотрубные и двухтрубные системы. Регулируются следующим образом: требуемая температура задается вручную при помощи ограничительного кольца.
3. С терморегулятором. Данный вид запорной арматуры монтируется перед батареей. Контроль за количеством поступающего теплоносителя в радиатор осуществляется краном, который расположен перед терморегулятором.
