Батарея (радиатор) отопления своими руками

Как сделать радиатор отопления своими руками (видео)

Обычно радиаторы для отопления делают на заводах в промышленных масштабах. Такие приборы обогрева могут позволить себе не все, так как они имеют достаточно высокую стоимость, и их покупка получается не всегда оправданной. Изготовить радиатор можно своими руками. Для этого необходимо подготовить все материалы и инструменты, прочитать поэтапные действия и приступить к непосредственному изготовлению прибора.

Задаются чаще всего компьютерщики, причем далеко не всегда профессиональные. Дело в том, что во многих системных блоках устанавливается радиатор из алюминия. Он вполне нормально охлаждает «железо» в состоянии не очень активной работы, но при запуске многих современных игр уже не способен справиться со своей работой. Потому иногда нужно сделать радиатор из меди, более теплопроводного металла. Конечно, его можно и приобрести, но себестоимость при создании своими руками оказывается гораздо ниже. Для создания радиатора в домашних условиях понадобится, прежде всего, сам материал – высокотеплопроводный металл. В данном случае это медь. Достать его достаточно трудно. Можно обратиться в пункты приема цветных металлов. Необходим именно тонкий лист, из которого будут сделаны пластины радиатора. Также заблаговременно нужно обзавестись ножницами по металлу.

Для соединения медных пластин и образования на одной их стороне сплошного листа понадобится гальваническая ванна, для которой нужно найти устойчивую к агрессивным средам посудину. Перед тем как рассчитать количество секций радиатора, нужно измерить длину и высоту области, которую нужно будет охладить. Высоту или длину, в зависимости от того, вертикально или горизонтально будут размещены пластины, нужно разметить так, чтобы расстояние между секциями было 2-3 миллиметра. Такое частое размещение позволит добиться наилучшего эффекта. Далее нужно взять тонкий лист меди и нарезать из него пластины. Если меняется алюминиевый радиатор на медный, удобно вырезать медные пластины по размеру алюминиевых. То есть, перед тем как заменить радиатор, можно по его подобию создать более совершенный предмет. Итак, нарезанные медные пластины собираются в стопку и с одной стороны заращиваются между собой с применением гальванической ванны. После этого нужно высверлить отверстия во всех пластинах для их нанизывания.

Важно также разделить пластины проводом, который обязательно должен иметь изоляцию. Если все будет сделано правильно, с одной стороны пластины зарастут, и получится цельная плоскость. Таким образом, подошва радиатора готова, пластины хорошо разделены

Если радиатор создавался для компьютера, нужно также просверлить отверстия, соответствующие системному блоку. Таким образом, перед тем как выбрать радиатор в магазине, стоит задуматься, а не лучше ли создать его своими руками? Да, по внешнему виду он, конечно, будет уступать заводскому аналогу. Однако зачастую заводские радиаторы, особенно произведенные небольшими компаниями, ценящими свою репутацию, не могут обеспечить надежности самодельного предмета. А в случае радиаторов, произведенных как раз под знаком известной марки, цена обычно завышена радикально

Таким образом, подошва радиатора готова, пластины хорошо разделены. Если радиатор создавался для компьютера, нужно также просверлить отверстия, соответствующие системному блоку. Таким образом, перед тем как выбрать радиатор в магазине, стоит задуматься, а не лучше ли создать его своими руками? Да, по внешнему виду он, конечно, будет уступать заводскому аналогу. Однако зачастую заводские радиаторы, особенно произведенные небольшими компаниями, ценящими свою репутацию, не могут обеспечить надежности самодельного предмета. А в случае радиаторов, произведенных как раз под знаком известной марки, цена обычно завышена радикально.

Нагревательные приборы являются обязательным элементом любой системы водяного отопления. Обычно они оказываются самой затратной частью. Хорошей возможностью для экономии может быть применение самодельных радиаторов. Их изготавливают из гладких стальных труб круглого сечения либо из профильных труб. Последний вариант несколько дороже, но позволяет уменьшить глубину прибора и получить более эстетичный внешний вид.

Использование профильной трубы для изготовления отопительных регистров имеет ряд особенностей. Приступая к работе своими руками или принимая решение о покупке «самоделки», необходимо тщательно взвесить все за и против. Изучение основных правил, по которым изготавливаются регистры отопления из профильной трубы, поможет избежать ошибок при самостоятельной работе и даст возможность сделать грамотный выбор необходимых параметров.

Монтаж радиатора

Чтобы установить радиаторы отопления из металлических труб своими руками, важно иметь некоторые практические навыки и определенный запас базовой подготовки. Кроме того, стоит заранее позаботиться о наличии полного комплекта инструментов, которые могут понадобиться в процессе работы, чтобы не отвлекаться и не ошибиться.. Инструменты, необходимые для работ:

Инструменты, необходимые для работ:

разводной ключ;
гаечные ключи для монтажа;
дрель со сверлами;
уровень, рулетка и простой карандаш.

Подготовив рабочее место и инвентарь, можно начинать установку самодельных радиаторов. Естественно, если вы планируете замену старых приборов новыми, то вышедшие из строя отопительные батареи предварительно следует демонтировать.

Если кратко, то технология монтажа радиаторов будет выглядеть так:

В первую очередь необходимо определиться с расположением будущих радиаторов и выполнить разметку для установки креплений под них.
После того, как кронштейны будут закреплены, можно навесить на них самодельные батареи.
На следующем этапе самодельную систему отопления частного дома трубами без радиаторов оборудуют запорными элементами – заглушками и кранами.
Затем монтируют головку с краном, который потребуется для активации всей системы.
На финишной стадии производится врезка только что смонтированных отопительных приборов из труб к общей системе отопления.

Во избежание ошибок приведем более подробную инструкцию, как сделать отопление из металлических труб.

Итак, прежде чем начинать работы по монтажу отопления трубами по периметру дома, все участки, где будут расположены отопительные приборы, необходимо подготовить – оштукатурить, покрасить или облицевать каким-либо материалом. После установки батарей это сделать будет уже невозможно.

В случае, когда в системе отопления присутствуют старые радиаторы, все приборы, установленные за отопительным котлом необходимо демонтировать.

Чтобы избежать ошибок в процессе установки батарей, желательно предварительно составить подробный план, в котором указать места, где они будут расположены. Тогда схема будет у вас перед глазами, и вы будете видеть, что и когда необходимо монтировать.

На следующем этапе на входящих и выходящих сгонах необходимо установить муфты. Затем, для удаления из труб воздушных пробок в результате запуска центральных отопительных магистралей, на самодельный радиатор нужно установить кран Маевского.

Следующим шагом будет подготовка термоголовки. Под нее необходимо смонтировать специальный кран и клапан

Обратите внимание, что клапан должен находиться на входе в радиатор, а кран – на обратном контуре. Все места соединений в процессе работы необходимо уплотнить герметиком или ФУМ-лентой, чтобы в процессе эксплуатации батарей не возникло протечек.

По окончании подготовительных мероприятий можно приступать непосредственно к монтажу системы отопления без радиаторов.

В тех случаях, когда в системе отопления будет находиться сразу несколько отопительных батарей, для работы вам понадобится водный уровень. Он поможет смонтировать систему таким образом, чтобы добиться правильного давления в магистрали.

Теперь можно заполнить систему отопления в частном доме без радиаторов водой. Для этого нужно открыть краны для удаления воздушных пробок. Затем в контур заливают воду, используя для этого расширительный бак или подающую трубу

Обратите внимание, что при заливке воды в трубу потребуется насос небольшой мощности.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Запорная арматура

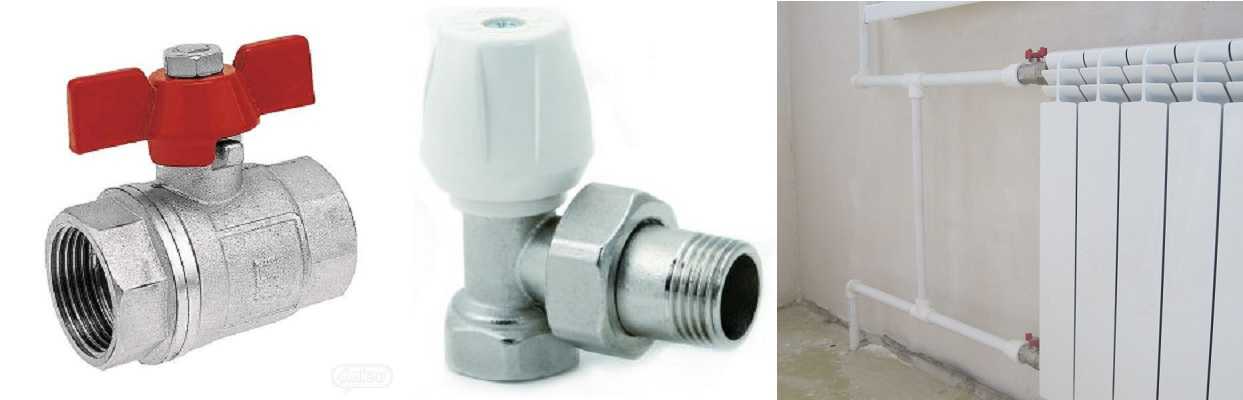

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

О чём пойдёт речь

Я предлагаю не углубляться в подробное изучение различных схем отопления.

Давайте рассмотрим их с точки зрения применения именно в частном доме.

Частный дом ведь может быть и для постоянного проживания, и временного, как дача, например.

Так сказать, сузим нашу тему и приблизимся к практике.

Насчёт десяти лет, наверное, я ошибся. Обслуживать первую систему отопления я начал 33 года назад, когда был студентом Уральского Политехнического Института. Мне повезло устроиться на работу в котельную института дежурным слесарем. Правда, тогда я и не задумывался, какая она там, эта система? Работал и всё.

Работа была иногда нелёгкая, когда авария какая-нибудь. А если всё нормально – красота, сиди себе учи конспекты. Ночь отдежурил, утром на учёбу, «в школу», как мы тогда говорили. Через две ночи снова на дежурство. А главное, платили 110 – 120 рублей! В то время молодые специалисты получали столько же. Да плюс стипендия 40 рублей. Шикарная жизнь! Но, давайте поближе к теплу.

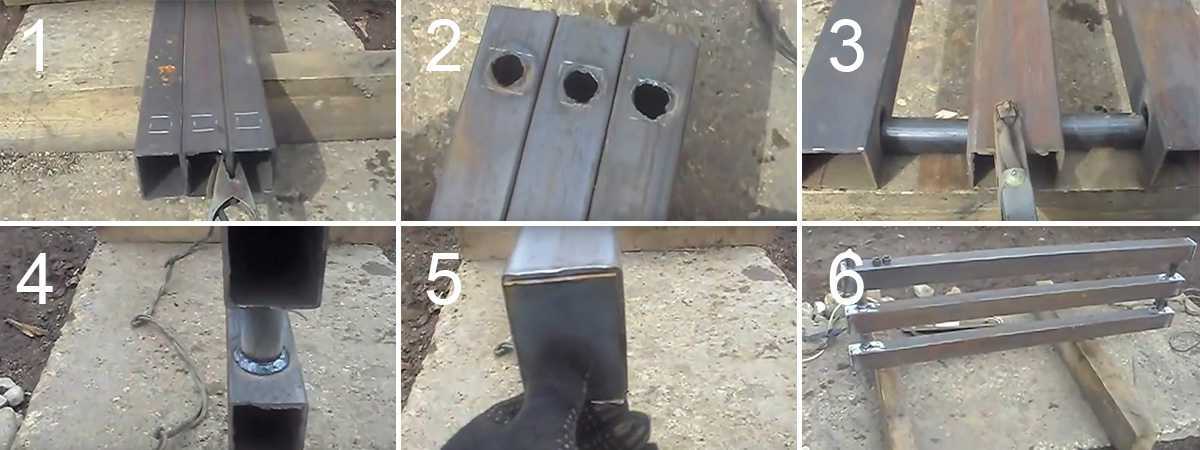

Подготовка материалов

Она производится следующим образом:

Профильную трубу разрезают на нужные отрезки. Их длина определяется в индивидуальном порядке согласно рассмотренному выше алгоритму.
Берут круглую трубу и разрезают ее на отрезки длиной, равной 10 см. Нужно сделать 4 таких отрезка.
Вырезают из листового металла 6 металлических квадратов или прямоугольников (в зависимости от профиля трубы). Их вырезают так, чтобы они были меньше на 3-5 мм от длин стенок трубы. Такой зазор необходим для того, чтобы сварной шов не выступал за пределы трубы. Он должен прятаться в зазоре.
Размещают трубы на двух горизонтальных деревянных брусьях. Возле них может лежать радиаторный ключ. Этот ключ пока не нужен. Трубы ставят своими руками так, чтобы концы были на одном уровне. Отступив 5-10 см от каждого конца, делают отметки для вырезания отверстий, предназначенных для вертикальных труб. Понятно, что во всех случаях расстояние от конца каждой трубы до отметки должно быть одинаковым.
Вырезание отверстий диаметром 25 мм. В крайних трубах делают по два отверстия. Они должны располагаться на одной стенке. В средней трубе нужно сделать 4 отверстия. Два из них должны находиться на противоположных стенках друг напротив друга.
Стальную муфточку на 15 мм разрезают на две части. Должны образоваться две невысокие трубки.

Особенности конструкции

Начнем с того, из чего делается радиатор. Для этого отлично подходят стальные трубы

Но важно обратить внимание на их качество. Черная сталь является самой дешевой, что в нашем случае только на пользу. Но она абсолютно неустойчива к коррозийным процессам

А это значит, что внутренние ее стенки при постоянном контакте с теплоносителем быстро начнут ржаветь

Но она абсолютно неустойчива к коррозийным процессам. А это значит, что внутренние ее стенки при постоянном контакте с теплоносителем быстро начнут ржаветь.

Это может привести к двум последствиям. Во-первых, частицы ржавчины будут держаться на стенках трубы. Постепенно этот слой будет становиться все толще и толще, а это приведет к ухудшению тока теплоносителя и, как следствие, к значительному снижению производительности всего радиатора. Во-вторых, ржавчина постепенно просто «съест» трубу. В результате образуется дыра, и батарея придет в полную негодность.

Конечно, если вы готовы делать по радиатору каждый год, то это не проблема. Себестоимость оборудования действительно получится очень низкой. Но если вам не хочется регулярно тратить на это время, то лучше взять материал получше.

Идеальной с точки зрения противостояния ржавчине является, естественно, нержавеющая сталь. А также медь и бронза. Но понятно, что эти материалы нельзя отнести к бюджетным, какими бы заманчивыми они ни были. Поэтому сразу отметаем эти варианты во имя экономии семейного бюджета и переводим взгляды на оцинкованную сталь.

По сути, это самая обычная сталь, но покрытая слоем цинка. Он не дает развиться коррозийным процессам. Не то чтобы можно было назвать его систему вечной, но на несколько лет вы будете избавлены от необходимости менять радиатор на новый. При этом основной материал сохраняет все характеристики, присущие стали: прочность, долговечностью, высокий уровень теплоотдачи и т. д. В общем, оцинкованный вариант в данном случае является, пожалуй, оптимальным.

Перейдем наконец-то к самой конструкции. Чаще всего она делается из нескольких трубок — секций — которые соединены между собой отрезками трубок меньшего диаметра. Такой радиатор называется секционным. Иногда требуется придать ему дополнительную жесткость, это делается путем приваривания нескольких кусков арматуры.

По количеству соединяемых секций ограничений нет. Все зависит от габаритов помещения и от количества тепловой энергии, в которой оно нуждается. Если пространство слишком большое, то имеет смысл не наращивать секции батареи в высоту, а просто протянуть пару соединенных друг с другом длинных труб вдоль стены.

И наоборот — в маленьком помещении разумнее сделать высокий радиатор-«лесенку», чем занимать длинными трубами львиную долю пространства

При изготовлении такой конструкции важно обеспечить хороший ток теплоносителя. Это достигается за счет того, что перемычки привариваются близко к боковым краям радиатора

В принципе, секционный радиатор довольно хорош, но есть у него существенный недостаток. Поскольку основные трубы и перемычки обладают различным диаметром, это приводит к излишне высокому гидравлическому сопротивлению во время работы батареи. Из-за этого с циркуляцией теплоносителя могут наблюдаться проблемы.

По данной причине гораздо более популярными являются батареи в форме змейки. Они так и называются — змеевики. Вы наверняка не раз видели такую конструкцию — это те самые чугунные батареи, которые раньше устанавливались в каждой ванной комнате и выполняли роль полотенцесушителя.

Главное преимущество змеевика — это отсутствие перепадов диаметра, вследствие чего гидравлическое сопротивление получается низким. Сборка такой конструкции осуществляется гораздо проще, чем в случае с секционной. Самая сложная задача — это найти изогнутые элементы из подходящего материала. А остальное — дело техники.

Кроме того, готовая конструкция отличается высокой прочностью и надежностью. Следовательно, и долговечность ее на высоте. Сварочных швов здесь гораздо меньше, чем в секционных батареях, а ведь каждый из них, по сути, является зоной риска. Именно места стыков чаще всего являются источником возникшей протечки.

Поскольку самодельный змеевик может быть довольно большим, ему необходимо придать дополнительную прочность. Это может быть сделано с помощью все той же арматуры.

Что необходимо для монтажа

Кран Маевского или автоматический воздухоотводчик

Заглушка

Запорная арматура

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Изготовление самодельного радиатора

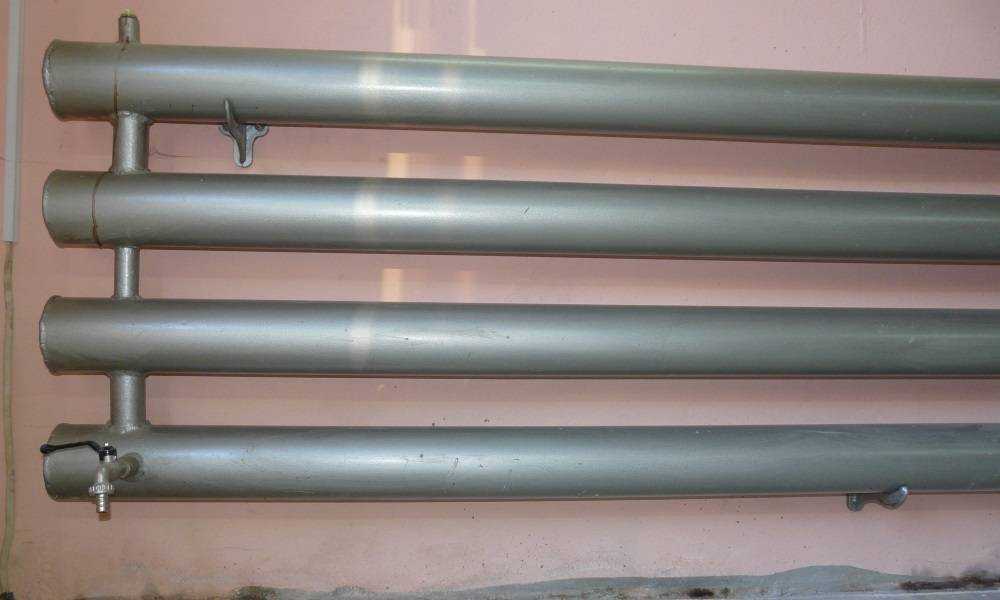

Давайте посмотрим, как сделать батарею отопления своими руками на примере секционного радиатора. Мы будем отапливать большое помещение, поэтому нам нужен большой радиатор шириной три метра, состоящий из четырех труб. Для сборки нам потребуются:

Четыре отрезка трубы длиной по три метра (диаметр 100-120 мм);
Листовой металл для сооружения заглушек;
Обычная металлическая водопроводная труба для перемычек;
Арматура – так как радиатор получается большим, нужно придать ему дополнительную жесткость;
Фитинги с резьбой.

Из инструментов понадобятся болгарка (углошлифовальная машина) и сварочный аппарат (газовый или электрический).

Отрезаем заглушки, перемычки и трубы нужной длины. Затем вырезаем отверстия для перемычек и привариваем их. Последним этапом привариваем заглушки.

Если труба была целой, нарезаем из нее четыре отрезка по три метра. Края труб обрабатываем с помощью болгарки, чтобы обрезка была гладкой. Далее вырезаем из куска листового металла восемь заглушек – в две из них мы позднее врежем фитинги. Водопроводную трубу режем на кусочки, длина которых должна быть чуть больше, чем диаметр используемых труб (на 5-10 мм). После этого приступаем к сварочным работам.

Наша задача заключается в том, чтобы соединить между собой четыре большие трубы с помощью перемычек. Для придания дополнительной жесткости добавляем перемычки из арматуры. Перемычки из трубы располагаем вблизи торцов – здесь можно отступить на 90-100 мм. Далее привариваем к торцевым частям наши заглушки. Лишний металл на заглушках отрезаем болгаркой или сваркой – кому как удобнее.

При проведении сварочных работ нужно уделить особое внимание качеству сварных швов – от этого зависит надежность и прочность всего радиатора.

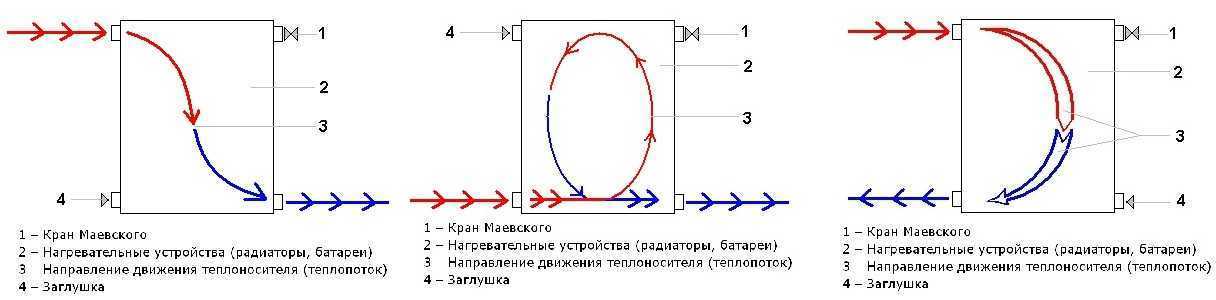

Схемы подключения радиаторов:
1. Боковое подключение;
2. Диагональное подключение;
3. Нижнее подключение.

Далее приступаем к монтажу резьбовых фитингов на боковые заглушки. Здесь нужно определиться, как будет поступать теплоноситель – исходя из этого вы можете выбрать диагональную, боковую или нижнюю схему подключения. На последнем этапе аккуратно зачищаем болгаркой все наши соединения, чтобы радиатор приобрел нормальный внешний вид. При необходимости, покрываем радиатор краской – желательно, чтобы она была белой.

Когда все будет готово, можно приступать к тестированию радиатора – для этого нужно заполнить его водой и осмотреть на предмет протечек. Если есть возможность, следует подать воду под давлением, например, подключить радиатор к водопроводу. Когда проверка будет завершена, можно приступать к установке радиатора в отопительную систему.
