Умный дом на основе knx: история создания и настройка системы

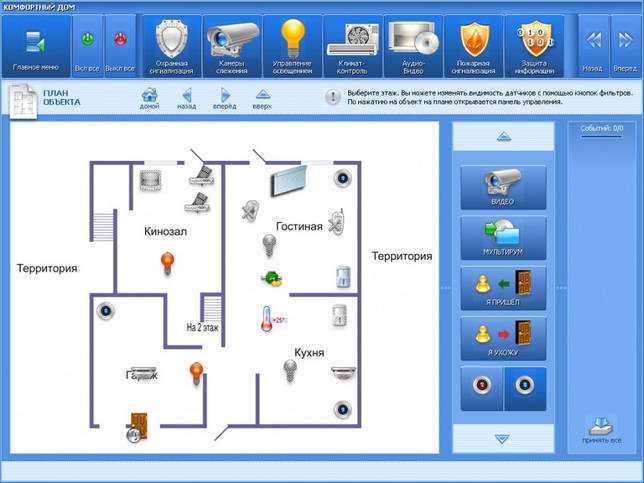

Схема интеллектуальной системы управления

Любой полный набор устройств умного дома напоминает строительный набор, из которого можно создать что угодно.

Поэтому маловероятно, что пользователь, желающий собрать любой из его вариантов в домашних условиях, найдет подходящую схему для своих домашних условий. Например, стандартный вариант для трехкомнатной квартиры или для дома определенной площади и этажности.

Все номера имеют свои особенности, а их владельцы — свои предпочтения и бюджеты. Соответственно, используются различные блоки управления, приводы и т.д.

Необходимые схемы придется составлять самостоятельно или с помощью профессионалов. Исключением могут быть простейшие варианты «умного дома» или децентрализованные системы, которые также не отличаются сложностью.

Примером может служить схема подключения для установки сетевого диммера и парного датчика движения, так как она является стандартной, поэтому одинакова во всех случаях.

Желающие самостоятельно построить интеллектуальную систему должны знать, что они должны обладать определенными навыками и знаниями в различных областях. Например, на рисунке показан графический интерфейс для управления, контроля и получения необходимой информации. И он создается для каждого отдельного случая, посредством программирования.

Но даже в этом и подобных случаях рекомендуется обратиться к специалисту. Причина в том, что все системы работают от электричества, и любые очевидные ошибки могут привести к пожарам, поражению электрическим током и повреждению дорогостоящих компонентов.

Как спроектировать установку в умном доме?

Как спроектировать умный дом? На удивление, вы можете сделать это самостоятельно, хотя мы советуем вам воспользоваться услугами рекомендованного электрика. Домашняя автоматизация состоит из ряда очень сложных установок, и такая работа требует профессиональных знаний.

Система управления, использующая передовые технологии, должна быть разработана специалистами, которые правильно интегрируют датчики в систему управления. Как подключить умный дом? Доверьте эти заботы профессионалам, хотя стоит поговорить и с дизайнером интерьера.

Планируя сборку умного дома, необходимо составить проект, трассу проводки и электрические точки. Затем наступает момент монтажа самого устройства. Компания, которая будет выполнять заказ, должна обучить членов семьи использованию системы после завершения работы.

Для установки умного дома не требуется никаких разрешений, независимо от того, выполняется ли он во время ремонта дома или во время строительства. Однако, если вы думаете о реализации проекта в новом доме, обязательно включите в него проект электромонтажа.

Инвестор на этапе строительства нового дома может приложить к заявке на получение разрешения на строительство типовой проект электромонтажных работ и только после этого подготовить отдельный проект интеллектуальной инсталляции. Также он может сразу присоединить к приложению проект умного дома, включая установку Умного дома.

Товары для умного дома, которые стоит иметь дома или в квартире

Умный дом — это совокупность устройств, которые предоставляют практически безграничные возможности для добавления новых и расширения в комплексную многофункциональную установку. Вот некоторые из самых интересных предложений:

Датчик температуры и влажности Xiaomi

Контролируйте комнатную температуру с точностью до 0,1 °, записывайте влажность с точностью до 0,1 ° RH. Этот датчик обновляет показания каждую секунду, всегда отображая самые свежие данные. Благодаря им вы создадите идеальные условия для проживания в комнатах и ​​для роста растений.

Метеостанция Нетатмо

Дилемма, что надеть себе и ребенку, ушла в прошлое. Метеостанция, оснащенная датчиками дождя и ветра, покажет вам точную информацию о текущей погоде и прогноз для ближайшего района. Набор также работает с системами Alexa, HomeKit, Google Assistant и IFTTT.

Анализатор качества воздуха для дома Edimax EdiGreen

Смог и выхлопные газы не только остаются снаружи, но и проникают внутрь, как только вы открываете окно. Следите за качеством воздуха в вашем доме и квартире, особенно с маленькими детьми, которые особенно подвержены загрязнению.

НАБОР КЛАПАНОВ Netatmo

Для полного контроля температуры в вашем доме выберите радиаторный термостат. Управление происходит удаленно, через Wi-Fi, со смартфона. Вы можете установить температуру выборочно или создать полное расписание, адаптированное к дневному и ночному циклам.

Xiaomi Mi Bedside Lamp 2 прикроватная лампа

Создайте атмосферное настроение в любой комнате, изменив цвет и световой эффект из мобильного приложения. В этой компактной лампе используется палитра из 16 миллионов цветов для полной индивидуализации.

Коммутатор Sonoff Smart WiFi Basic 3

Этот переключатель может управлять различными устройствами, установленными внутри дома. Вы сами его программируете, создавая отдельные команды для подключенного оборудования. Что немаловажно, переключатель легкий, удобный и очень компактный

Принцип работы и устройство Умного дома

• С закрытым протоколом. Этот тип предполагает использование программного обеспечения, технологий и устройств только от одного определенного производителя. Применение продукции других компаний исключено.
• С открытым протоколом. Допускают использование программ, аппаратуры и дополнительных аксессуаров от разных производителей. Как правило, все элементы в такой системе совместимы, хотя выпускаются различными компаниями.

Поскольку оборудование для организации «умного дома» стоят недешево, стоит убедиться, что оно соответствует индивидуальным требованиям каждого обитателя квартиры или дома. Необходимо также изучить функциональные возможности каждой из систем. По способу организации подключения они делятся на два основных типа.

Проводные

Подобная система характеризуется:

• высокой надежностью – отсутствует риск повреждения проводки, поскольку она надежно скрыта;
• длительным эксплуатационным периодом — в приборах отсутствуют батарейки, требующие периодической замены;
• высокой скоростью отклика – после нажатия кнопки или запуска программы, команды выполняются моментально, без задержек, что избавляет жильцов от ожидания;
• отсутствием рисков взлома системы.

Проводные системы рекомендуется устанавливать на этапе ремонта жилья, поскольку требуется прокладка и разводка кабеля. Для монтажа рекомендуется использовать щит (60х150 см). Из-за сложности проекта и схемы расположения приборов ремонтные и монтажные работы целесообразно доверить мастерам. Это позволит избежать ошибок и сохранить дорогостоящую аппаратуру.

Беспроводные

Беспроводная смарт-система уступает в надежности проводной, поскольку ее нормальное функционирование напрямую зависит от качества связи. На ухудшение сигнала способны влиять:

• мобильные телефоны и электроприборы, создающие радиопомехи;
• материал, из которого изготовлены стены квартиры или дома:
• аккумуляторные батарейки, которые быстро выходят из строя и требуют регулярной замены.

Ознакомившись с вариантами смарт-систем в зависимости от типа подключения, стоит обратить внимание и на конструкции, классифицирующиеся по принципу работы

Централизованная

Благодаря наличию большого количества выходов, к контроллеру можно подключать различную аппаратуру в зависимости от выбранного сценария и его сложности. Несмотря на популярность централизованного способа управления умным домом, система имеет ряд существенных недостатков:

• Зависимость от человека, то есть программиста. Если связь с ним будет утеряна, придется искать другого специалиста и перепрограммировать систему.
• Выбор качественного контроллера. Если логический модуль выйдет из строя, система полностью перестанет функционировать.
• Высокая стоимость . Она включает не только затраты на оборудование и соединительные элементы, но также на использование услуг программиста.

Что такое «умный дом»?

Для многих людей система под названием «умный дом» подразумевает под собой добавление удобства, безопасности и функциональности своему жилищу. Ее суть заключается в том, что она способна делать жизнь человека намного проще. Проведя все необходимые настройки, система будет автоматически отключать свет в комнатах, в которых никто не находится, электрические приборы, которые не используются, нагревание поло и т.д. При желании вы можете сделать свое утро приятнее, настроив будильник, и включив в кофейной машине режим автоматического заваривания кофе.

Главное, о чём необходимо позаботиться для того, чтобы получить как можно лучший результат – соединение всех необходимых функций в одну систему. После этого при помощи специального пульта вы легко сможете управлять программой по своему усмотрению. Данная технология особенно актуальна для тех, кому надоело изо дня в день решать разнообразные бытовые задачи. Тем более в современном мире, когда многие люди предпочитают работать из дому, им хочется как можно лучше оптимизировать там свое пространство.

Именно по этим причинам во многих странах Европы уже давно практикуется настройка «умного дома». При правильном проведении проводки вы сможете управлять всем помещением и сэкономите тем самым свои силы, время и даже электроэнергию Технология способна объединять самые важные системы вашего дома, а именно:

1. Осветительные приборы, которые будут выключаться в тех комнатах, в которых данный момент никто не находится. Таким образом получается существенно экономить на электроэнергии.
2. Микроклимат помещения, который производит контроль за вентиляцией, работой кондиционера и отоплением здания. Преимуществом данной функции является то, что вы можете настроить разную температуру в каждую отдельную комнату по своему усмотрению. Кроме того, система умный дом предлагает контроль за работой пола с подогревом, отопления в теплицах, в бассейнах и т.д.
3. Системы безопасности, которые помогут защитить ваше жилище от проникновения посторонних лиц. Помимо этого, вам удастся контролировать множество аварийных ситуаций. Система умный дом включает в себя пожарную сигнализацию, отслеживание утечки газа, контроль за состоянием водопровода, проводки и многого другого.
4. Видео- и аудиоконтроль. Вы можете слушать музыку, которую включили в одной комнате, во всех остальных помещениях дома.

Для того, чтобы регулировать работу программы используют разнообразные приспособления: пульт управления, межкомнатные выключатели, сенсорные панели, смартфоны и устройство на Аndroid и IOS и т.д. Таким образом вы сможете намного меньше времени уделять бытовым проблемам, концентрируясь исключительно на самых важных.

Для чего нужна система «умный дом»?

Конечно, многим может показаться, что обустройство данной системы – привилегия, которой могут пользоваться только богатые люди или владельцы крупных особняков. Однако в настоящее время это далеко не так. Сегодня многие люди изо всех сил пытаются оптимизировать все свои бытовые действия, чтобы тратить на них как можно меньше времени. И система «умный дом» — как раз один из способов сделать это. Она способна:

1. Существенно экономить расходы на электроэнергию. Датчики света и движения способны контролировать освещение комнат, выключая свет там, где никого нет. Несмотря на то, что такая система имеет довольно высокую стоимость, ее преимуществом является модульность. То есть вам не обязательно переплачивать за ненужные функции – настройте только те, которые вам необходимы.
2. Помочь в организации досуга благодаря полной комплектации дома мультимедийными устройствами. Музыка, включенная в гостиной при помощи специальных колонок и настроек будет играть в любой комнате дома, а переключать песни или регулировать громкость можно дистанционно при помощи пульта.
3. Видеонаблюдение. Помогает следить за детьми или же предостеречь от проникновения преступника.
4. Противопожарная безопасность. В систему можно внести датчики открытого огня, дыма или утечки газа, что в некоторых ситуациях поможет вам сохранить жизнь.
5. Экономия времени. Особенно актуально ля людей, которые работают удаленно. Система будет следить за всем, что происходит в помещении, без вашего непосредственного участия.

Возможности системы

Функциональность и устройство зависят от потребностей и финансовых возможностей потребителя. Перечень конфигураций очень обширен, но любая схема системы умного дома включает в себя три основных элемента:

Многочисленные датчики, собирающие информацию о температуре воздуха и поверхностей, положении ворот/дверей, передвижениях, яркости света и так далее.

Исполнительная система, отвечающая за передачу сигналов на подключенные к системе устройства. Импульс может быть как механическим, так и электрическим, в зависимости от конструктивного принципа взаимодействия.

Блок управления системой умный дом, в котором пользователь получает доступ к функциям всех объединённых приборов и устройств. Стационарный блок с помощью программного обеспечения может дублироваться на смартфон или персональный компьютер.

Датчики современных систем заметят, что в никого нет дома, а значит нет смысла держать заданную температуру в 24 градуса — это лишние затраты, и система понизит её до комнатной. Гигростаты проконтролируют уровень влажности, а специальные испарители и осушители при необходимости подгонят его под нужный показатель.

Управление теплыми полами, батареями и другими отопительными приспособлениями предотвратит перегревание помещения и поможет сэкономить на коммунальных платежах или топливе, если отопление автономное.

Контроль освещения позволит задать параметры световых устройств при определенных условиях. Самым простым вариантом — включением света при фиксации движения, никого уже не удивить. Такой метод давно уже применяется при уличном освещении.

• Подключение УЗО — правильная установка, грамотное подключение и инструкция по монтажу (80 фото)

• Газонокосилка — обзор бытовых и профессиональных инструментов (125 фото)

• Как выбрать конвектор — 110 фото и советы по выбору элемента системы отопления

А вот поддержание определенного уровня света с помощью регуляции осветительных приборов и положения штор, в зависимости от времени суток, уровня естественного света и погоды за окном — это уже интереснее.

Заданные показатели будут автоматически сохраняться и обеспечивать комфортную среду для рабочего кабинета или активно используемого гаража.

В случае с частным домом с придомовой территории вариации разнообразней. В стандартную охранную систему интегрируются дополнительные датчики движения, устройства наблюдения, становятся доступными нежелательные в многоквартирных домах функции сирены.

Для особых ленивцев производители предлагают огромный выбор дополнительного расширения функционала за счет программного управления мультимедийными системами, кухонными приборами и другими решениями, вплоть до экзотических.

• Домофон для квартиры: подбор оптимальных параметров и монтаж системы видеонаблюдения (70 фото)

• Проточный водонагреватель — 85 фото монтажа бытовых и промышленных устройств

• Бойлер для нагрева воды: подбор лучших водонагревателей и прокладка коммуникаций (135 фото)

Определяемся с актуаторами=»subtitle»>

В качестве базовых исполнительных устройств предлагаем рассмотреть умные розетки, выключатели, кнопки и лампы.

Некоторые умные розетки позволяют не только управлять состоянием светильников и бытовых приборов, но и вести учет потребляемой мощности. Выключатели и кнопки также пригодятся для реализации сценариев освещения и включения/выключения техники.

Еще одна удобная вещь — умный инфракрасный пульт. Им можно заменить все остальные пульты для телевизора, кондиционера и т. п. Представьте, что вам теперь вообще не придется их искать!

Шлюз=»subtitle»>

Во всех наборах умного дома присутствует обязательный элемент — блок управления, он же шлюз или центр управления. Это «мозг» системы, который отвечает за управление всеми устройствами умного дома и выполнение сценариев автоматизации. Он принимает данные от датчиков и передает их на сервер производителя для обработки. Благодаря этому вы можете отслеживать эти данные в удобном формате — в приложении на мобильном устройстве, откуда можно в пару кликов передать команды для исполнительных устройств.

Особняком стоят несколько облачных систем умного дома, не требующие управляющего блока. Это платформы Apple HomeKit, Google Home и Умный дом Яндекса. В таком случае команда из приложения улетает прямиком в облако, где обрабатывается при помощи библиотеки функций от производителя конкретного устройства. На примере Яндекса схематически это выглядит так:

<?php $next_post = get_next_post(true);
if( ! empty($next_post) ){ ?>

Это интересно: <?php next_post_link(‘%link’, ‘%title’, true); ?>

<?php } ?>

Умный дом — что это?

Об умных зданиях уже заговорили в 1970-х годах, когда в США использовались автоматизированные системы выращивания растений. Технологии, изобретенные в то время, были введением в системы управления зданиями. Вначале контролировались офисные здания и производственные цеха, со временем система переместила свою работу в жилые дома, создав так называемые умный дом.

Интеллектуальный дом — это здание, которое имеет систему датчиков, детекторов и один интегрированный механизм, который отвечает за управление всеми установками в здании. Членам семьи, использующие это «устройство», гарантируются не только большой комфорт, но и безопасность, а также низкие эксплуатационные расходы. Все это благодаря интегрированной системе автоматизации, которая работает в сети связи.

Умный дом состоит из следующих компонентов: функциональные (датчики, освещение, отопление и т.д.) и компонентов управления (панели, кнопки и т.д.). Интеллектуальный односемейный дом, благодаря выходу в Интернет, «связывается» с домочадцами, даже если их нет дома. Благодаря этому через приложение на своем смартфоне они могут управлять отоплением или освещением из любой точки мира.

Проводная и беспроводная системы «Умный дом»

Программно-аппаратный комплекс интеллектуализации жилья имеет модульное строение. Взаимодействие модулей друг с другом, включая и связь с локальным концентратором – «мозгом» системы, осуществляется посредством определённых протоколов передачи данных. Одни протоколы приспособлены для проводных устройств, другие – для беспроводных, т.е. для передачи информации посредством радиосигналов. Соответственно классифицируются на беспроводные и проводные и системы «Умный дом».

Некоторыми производителями разработаны и универсальные протоколы, позволяющие интегрировать в одну систему оба типа устройств. Это делает управление бытовыми функциями максимально пластичным. Например, беспроводными могут быть компоненты отдельных модулей (освещения, контроля климата и др.).

Следует отметить, что традиционно проводные (кабельные) системы считались наиболее надёжными. Однако «загрязнённость» силовых сетей рядового дома XXI века настолько высока, что требует применения «помехозащищённых» алгоритмов передачи информации по проводам. Владельцам интеллектуальной бытовой техники, взаимодействующей по «проводным» протоколам 30-летней давности, хорошо знакомы сбои в выполнении команд и вообще «ленивая» работа системы. «Зашумлённость» радиодиапазона тоже существенна, но современные протоколы радиопередачи данных обеспечивают отличную стабильность функционирования беспроводных систем «Умный дом». А главное – внедрение проводной системы возможно только на этапе строительства здания и требует внесения её элементов в соответствующие проекты сетей. При завершённом же ремонте идеально подойдут беспроводные устройства.

Встречайте KNX!

Начало прозвучит скучно. KNX — это системная шина, которая используется для автоматизации зданий. А что, если мы скажем, что устройства с поддержкой KNX позволят построить идеальный умный дом?! Дом, который будет подобен костюму, сшитым портным. Тот самый, настоящий tailor made.

Логотип KNX. Если видите его на устройстве, то знайте — это стандарт высокого качества!

Разумеется, справедливо будет сказать, что у каждого владельца есть свое понимание «идеального» умного дома. Но мы в IBC Solutions заметили одну общую составляющую идеального умного дома — это дом, в который хочется возвращаться. Ибо он дарит какой-то невероятный уровень комфорта и безопасности своему владельцу, что недостижимо в никаком другом помещении на планете.

Ну что же, самое время сшить «костюм» для умного дома, состоящий из устройств с поддержкой KNX.

Немецкое качество: прогресс как традиция

Качество производимой JUNG продукции еще в 2011 году подтвердил сертификат TÜV NORD. На такой могут претендовать только компании, 90% и больше мощностей которых располагаются в Германии.

И ни о каком китайском ширпотребе, на который ориентируется Apple Home разговор не идет. Это серьезные полноценные механизмы для жизни, а не безделушки, которые меряют температуру и углекислый газ в помещении и рекомендуют проветрить.

С момента основания в 1912 году и по сегодняшний день компания базируется в город Шальксмюле в регионе Зауэрланд.

Тогда это был обычный завод по производству электрооборудования: розетки, выключатели и так далее. А сегодня здесь располагается центральный офис с административным аппаратом, центр совершенствования продукции, отдел продаж и другие структуры крупного игрока на рынке настоящих умных домов.

Производственная база JUNG общей площадью 25 000 квадратных метров расположена в городе Люнен — она выросла из небольшого филиала, основанного в 1941 году.

(!) Авторству компании JUNG принадлежат современные выключатели света с кнопкой без фиксации, которыми пользуется практически весь мир — они были представлены еще в 70-е годы прошлого века.

«В течение всей 100-летней истории нашей компании мы стремились к постоянному прогрессу. Наша стратегия — постоянное усовершенствование продукции и внедрение новинок.

Залог нашего успеха на мировом рынке — наши сотрудники, лояльные и заинтересованные в успехе компании.

В семейном предприятии средней величины очень важным является соблюдение ответственного межличностного общения и культуры поведения с клиентами и поставщиками компании.

Мы чувствуем долг работать в пользу нашего клиента, кто бы он ни был» — руководитель компании Гаральд Юнг

И на гребне инновационной волны компания остается сегодня. Современный мир требует более совершенные и умные решения каждый год. А производитель продолжает задавать тренды.

Элементы умного дома

Компоненты домашней автоматизации включают в себя датчики (например, температуры, дневного света или обнаружения движения), контроллеры и исполнительные устройства, такие как клапаны, выключатели, двигатели и другие.

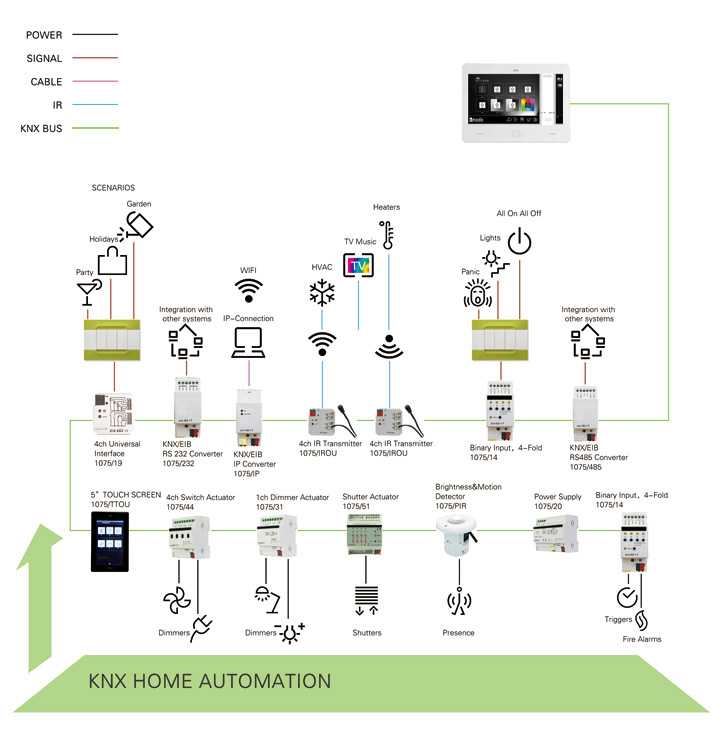

Фото — Принципиальная схема управления домом

HVAC

Это отопление, вентиляция и кондиционирование, HVAC может контролировать температуру и влажность, например, интернет-термостат позволяет домовладельцу дистанционно управлять системами отопления и кондиционирования здания, система может автоматически открывать и закрывать окна, включать радиаторы и котлы, а также подогрев полов.

Освещение

Эти светорегуляторы могут использоваться для управления домашним освещением, бытовой техникой. Можно также включить естественное освещение, жалюзи или шторы.

Фото — Схема умного дома

Аудио-визуальные .

В эту категорию входят аудио- и видеосигналы для обеспечения безопасности. К ним относятся:

• Эффект присутствия дистанционного управления (Это самая передовая технология, которая используется для повышения безопасности). Завершение в освещении огней, музыкальном сопровождении.
• Моделирование присутствия
• Контроль температуры
• Диммирование (электрические фонари, уличное освещение)
• Безопасность (сигнализация, рольставни).

C чего начать при проектировании KNX системы?

В первую очередь необходимо понимать, что KNX стандарт оборудования не предполагает систему «сделай сам». Это Европейский принятый стандарт, разработанный для использования профессионалами, работающих на коммерческом уровне. Никто не мешает собрать собственный «умный дом» по принципу KNX при наличии должных умения, оборудования и финансовых средств, но стоит правильно оценивать целесообразность применения данной технологии.

Базовые элементы, используемые в системе, построенной на KNX стандарте:

• датчики, измеряющие и сообщающие состояние того или иного участка мониторинга. Датчики температуры, влажности, открытия или закрытия окон и дверей;
• активаторы или исполнители – служат для физической реализации заданной программы. Сервоприводы, электрические клапаны, выключатели;
• блоки питания, аккумуляторные элементы, соединительные провода, а также логические модули;
• основная KNX шина, которая питает электричеством низковольтное оборудование, такое как датчики и некоторые исполнители.

Основные преимущества:

1. Упрощается электропроводка всего здания. Высокое напряжение подается только на того требующие элементы. Датчики и низковольтное оборудование питаются от главной шины, которая передает до 30 В.
2. Свободное масштабирование системы путем добавления или отключения необходимых датчиков и активаторов.
3. Возможность единого центра управления, который позволит более рационально использовать платные ресурсы, например, свет, воду, газ и т.п.

Несмотря на довольно немалый возраст данного стандарта, можно смело утверждать, что KNX растет и развивается, создается новое оборудование, а также методы для упрощения жизни человека. В будущем каждый новый дом будет оборудован автоматизированной системой, контролирующей ценные природные ресурсы и отслеживающей любые внештатные ситуации.

Что такое технология EIB/KNX и автоматизация освещения

Автоматизация освещения зданий и умного дома невозможна без понимания терминов EIB/KNX. EIB — это European Installation Bus. KNX это коммуникационная шина (kommunikationsbus), которая по своей значимости стала KNX стандартом. По сути осталась стандартизированной шинной системой автоматизации зданий, в том числе шиной, через которую осуществятся автоматизация освещения зданий.

Благодаря KNX можно управлять различными приложениями с одного места, можно комбинировать, подключать и взаимодействовать различными системами. По сути, KNX стал и является открытым стандартом для управления всеми видами жизнеобеспечения зданий и умного дома.

KNX включает управление:

• освещением,
• жалюзи,
• системами безопасности,
• энергопотреблением,
• отоплением,
• вентиляцией,
• кондиционированием воздуха,
• системами сигнализации,
• системой мониторинга,
• интерфейсами обслуживания,
• дистанционным управлением,
• аудио- и видео управлением,
• солнечными батареями,
• зарядными станциями для электромобилей,
• и пр.

Не будем на этом останавливаться. Если вы строите современный дом, установка системы умного дома не обязательна, она полезна. Однако независимые специалисты рекомендуют оценить множество преимуществ, которые предлагает KNX.

KNX – это профессиональная система, которая также широко используется в корпоративных и общественных зданиях. Это крупнейший в мире стандарт автоматизации зданий (автоматизация освещения включена). Более 20 лет он является проверенной и отработанной технологией.

KNX не единичное решение локализованное по региону, а мировой стандарт с большим количеством производителей (их около 400) с более 7000 KNX-сертифицированными продуктами.

На фото вы видите характерный для KNX многофункциональный актуатор (релейный модуль) zennio zio. С его помощью можно управлять работой жалюзи (12 портов), емкостными нагрузками (24 выхода) и 6 оконечными блоками вентиляции. Это лишь пример KNX, который продвигают все известные бренды в области электромонтажных работ.

KNX не требует использования внешних сетей или онлайн-аккаунта. Работает для отопления, управления жалюзи, автоматизация освещением, вентиляции, мультимедиа и др. Стандарт можно использовать в слаботочных сетях (витая пара) управлять по радио и IP.

Протокол KNX хорошо и разумно комбинировать и расширять с протоколами вспомогательных шин (DALI/DMX/1-Wire/EnOcean/SMI и пр.)

Пример системы

Рассмотрим небольшой пример реализации управления домашним освещением. Допустим, нам нужно:

• осуществить автоматическое отключение через 10 минут;
• включить аварийное освещение, например в коридоре при звонке в дверь;
• включить свет в коридоре, на лестнице, на крыльце;
• используйте датчик присутствия, чтобы сделать это в ванной;
• выключите свет, когда выходите из дома.

Необходимо посчитать группы огней, подумать о количестве и расположении переключателей на самолете. Подобно последнему, можно использовать как «нативный», совместимый с KNX, так и обычный, пакет на шину с последнего будет передаваться чистым контактом вот так:

Определившись с группами и функциями, вы можете выбрать подходящее реле от одного из производителей (Gira, Zennio и др).

Следующий ответственный момент — это схема разводки и концепция будущей сети. В этом случае к выключателям от щита идет только шинный кабель, а непосредственно к лампам (нагрузка.

Когда все подключено, установлено и подключено, начинается процесс настройки через ПК с установленным ETS: создание нового проекта, определение топологии, добавление устройств. Далее вам нужно создать группы — эти датчики будут записаны в них, и исполнительные механизмы будут активированы по этим данным. Привод можно отнести к нескольким группам.

Например, есть четырехканальное реле.

Распределим по группам. Групповые адреса первого этажа обозначены 0, освещение первого этажа — 0/0.

• 0/0/2 — канал В, вход;
• 0/0/3 — санузел, канал С;
• 0/0/0 — свет на пол в целом;
• 0/0/1 — крыльцо, (канал А);
• 0/0/4 — гостиная, канал Д.

В интерфейсе ETS это будет выглядеть так:

Группы объединяются переключателями, такими как двухкнопочные переключатели. Допустим, первая кнопка выключателя в гостиной включает / выключает лампы прямо внутри нее, а вторая выключает на полу.

Привязка в программе:

Выключить где угодно:

Осталось только загрузить программу в прибор и можно проверить.

Как создать собственный «Умный дом»

Прежде чем ваш «Умный дом» возьмётся за работу, нужно разработать собственный проект, согласно которому будут размещаться датчики и контроллеры по указанной вами площади. Большинство систем такого типа требует определённого уровня знаний программирования и электроники.
Также необходим опыт работы с относительно похожими системами. В связи с этим мы рекомендуем выбирать оборудование максимально простого плана, которое поможет вам в управлении вашим «Умным домом». Другими словами — полностью адаптированное для начинающего пользователя.

Проект «Умного дома» где будут размещаться датчики и контроллеры

Из каких компонентов состоит система умного дома

Система умного дома имеет несколько важных узлов:

1. Хаб. По своей сути — это центр управления всеми элементами системы. Этот компонент объединяет все датчики, а также обеспечивает их слаженную работу. Связь с компонентами производится с помощью нескольких типов протоколов беспроводной связи: Wi-Fi, Bluetooth, Z-Wave и прочие. Устройства, имеющие беспроводной интерфейс, могут работать без хаба и подключаться прямо к маршрутизатору. Управление осуществляется при помощи планшета или смартфона.
2. Датчики. Детекторы производят обмен данными с помощью беспроводных протоколов связи. Как правило, система умного дома включает в себя несколько видов датчиков: движения, утечки газа, протечки, дыма, температуры. Предусмотрены излучатели, которые сканируют, открыто или закрыто окно, чтобы активировать работу кондиционера.
3. Реле. Один из главных элементов наравне с центром управления. Это своего рода автомат, который есть в щетке электричества. Он самостоятельно включает и отключает освещение, радиаторы, теплый пол, кондиционер. Обычно это устройство работает с применением беспроводного протокола Z-Wave.

Управление

Чтобы управлять системой, пользователю нужно установить на планшет или телефон специальное программное обеспечение, где опционально предусмотрено два варианта контроля:

1. Создать новый дом. Этот способ подразумевает создание нового проекта управления и подключение к нему датчиков и других элементов согласно потребностям.
2. По приглашению. В этом случае не нужно заново создавать проект и настраивать его. Нужно только лишь получить приглашение и можно производить контроль.

В основном пользователи выбирают в качестве способа управления — мобильный телефон или планшет. Это очень удобно, ведь устройство находится всегда под рукой. Каждый раздел, вкладка и ползунок в приложении соответствуют определенному компоненту системы умный дом. Нужно лишь активировать или деактивировать ту или иную опцию.

Некоторые системы обладают возможностью голосового управления. Чаще всего подобную опцию поддерживает режим сценария. Например, пользователь может сказать «Выключи свет на кухне и ванной», освещение будет автоматически выключено. Если нужно выключить все коммуникации в доме, то требуется записать отдельный сценарий для этого и сказать всего одну фразу — «Ухожу на работу».

Принцип работы

KNX — единственная в мире шинная система, использующая полный спектр различных сред передачи информации в системах управления зданиями: витая пара, линии электропередач, радиочастотные каналы и IP-подключение. Различные каналы передачи данных могут быть легко соединены между собой с помощью переходных KNX-устройств. Для наладки KNX-систем используется программный пакет ETS, единый для всех производителей, продуктов и областей применения.

Управление работой KNX-системы может осуществляться как обычным способом, с помощью кнопок, так и с использованием сенсорных панелей. Кроме того, системой можно управлять и дистанционно через Интернет или с помощью телефона.
