Какие приборы отопления выбрать? регистры, конвекторы, радиаторы

Строение регистра

Для изготовления отопительных регистров применяются гладкие трубы из углеродистой стали с круглым сечением, а также квадратные и прямоугольные. Возможно их комбинированное использование. Хорошими материалами для регистров могут быть также нержавеющая и оцинкованная сталь, алюминий, медь, латунь, но они гораздо дороже и более сложны в обработке своими руками.

Наиболее простыми в исполнении считаются регистры отопления из стальной профильной трубы. Они могут выполняться в двух основных конфигурациях: секционного типа и змеевикового (S-образного).

В регистре секционного типа несколько отрезков профильного металлопроката с заглушенными торцами располагаются параллельно и соединяются между собой круглыми трубками меньшего сечения. Перемычки обеспечивают заполнение рядов прибора теплоностителем с двух сторон одновременно. При этом чем ближе к краю устанавливаются переходные патрубки, тем выше теплоотдача прибора.

В змеевиковом регистре жидкость проходит S-образно через ряды профильных труб, постепенно остывая. Для придания конструкции жесткости используются дополнительные глухие перемычки. Горизонтальные ряды соединяются попарно змейкой с помощью трубок меньшего сечения, как у секционных моделей, либо отрезков основного профиля. Последний вариант предпочтительнее из-за меньшего гидравлического сопротивления и большей теплоотдачи.

Присоединительные патрубки делают с резьбой или под сварку.Наиболее эффективным вариантом подключения отопительного прибора является схема сверху вниз. Для невысоких моделей и в случае принудительной циркуляции теплоносителя может быть оправдано осуществление входа и выхода снизу.

В конструкции регистра обязательно предусматривается кран Маевского или автоматический воздухоотводчик. Его располагают в конце верхнего ряда на резьбовом штуцере для обеспечения возможности замены. Обязательным условием при установке является соблюдение уклона 0,05% в сторону движения теплоносителя.

Регистры бывают как стационарными, так и переносными. Первые работают как элементы общей системы отопления, вторые выполняют задачу локального обогрева. Источником тепла для отдельного мобильного регистра служит ТЭН мощностью 1,5-6 Вт, вмонтированный в корпус.

Кроме больших горизонтальных регистров бывают востребованы также маленькие вертикальные модели. При аккуратном выполнении работ можно получить самодельные дешевые батареи отопления из профильных труб, почти не уступающие современным секционным радиаторам по эстетичности.

В некоторых случаях стальные регистры могут оказаться хорошим дополнением к уже установленным в комнате отопительным приборам. Не смотря на более низкую теплоотдачу, чем у радиаторов аналогичного размера, их применение может быть целесообразнее из-за меньшей стоимости.

Высокие вертикальные регистры очень удобны для высоких помещений или вблизи высоких оконных проемов. Они могут удачно вписываться в интерьеры комнат с необычными дизайнерскими решениями. Немного поэкспериментировав с цветом и формой можно получить креативное украшение из простых отопительных приборов.

Характеристика биметаллических батарей

Биметаллический радиатор

Главным отличием биметаллических радиаторов считается использование в процессе изготовления двух разных металлов – стали для создания сердечника и алюминия для сборки корпуса. Благодаря этому стержень получается очень прочным. Другим достоинством таких изделий является высокое рабочее давление, которое может достигать 50 (!) атмосфер. Более того, сталь отлично «сотрудничает» даже с той водой, в которой имеются разные примеси, в то время как алюминий быстро нагревается и отдает максимум тепла.

Технические характеристики биметаллических батарей обогреваОсновные достоинства биметаллических радиаторов

Словом, использование сразу двух металлов позволило получить радиаторы, имеющие достоинства каждого из них. Поэтому вполне очевидно, что стоимость этих приборов самая высокая среди всех возможных вариантов.

Биметаллический радиатор в разрезе

Эксплуатационный срок составляет 20-25 лет, что вполне нормально.

Биметаллический радиатор Rifar Base Ventil 500 5 секций (нижнее подключение)

Таблица 2. Сравнение биметаллических радиаторов

Производитель/модель	Температура рабочей жидкости, ᵒС	Вес, кг	Объем, л	Мощность, кВт	Рабочее давление	Габариты секции, см
1. Sira Group/Gladiator-500	110	1,6	0,42	0,185	30	8х8х42,3
2. Gordi/Gordi-500	100	1,7	0,3	0,181	30	8х8х57,2
. Rifar/Rifar Monolit-350	135	1,5	0,18	0,136	100	8х10х41,5
4. Tenrad/Tenrad-500	120	1,44	0,22	0,161	24	7,7х8х55
5. Global/Style-350	110	1,56	0,16	0,125	35	8х8х42,5

Все преимущества использования биметаллических радиаторов ярко выражены в конструкции отопительных приборов STOUT Space. Эти радиаторы легко монтировать, они подойдут для помещений любого дизайна и обладают надежной конструкций. Максимальное давление, которое может выдержать отопительный прибор — 100 атмосфер. Производство — российский завод «РИФАР», крупнейший в стране. Срок эксплуатации — 25 лет, гарантия от производителя — 10 лет. Количество секций доступно от 4 до 14 — можно скомплектовать любой объект и подобрать радиатор для помещения любой площади.

Биметаллические радиаторы STOUT Space

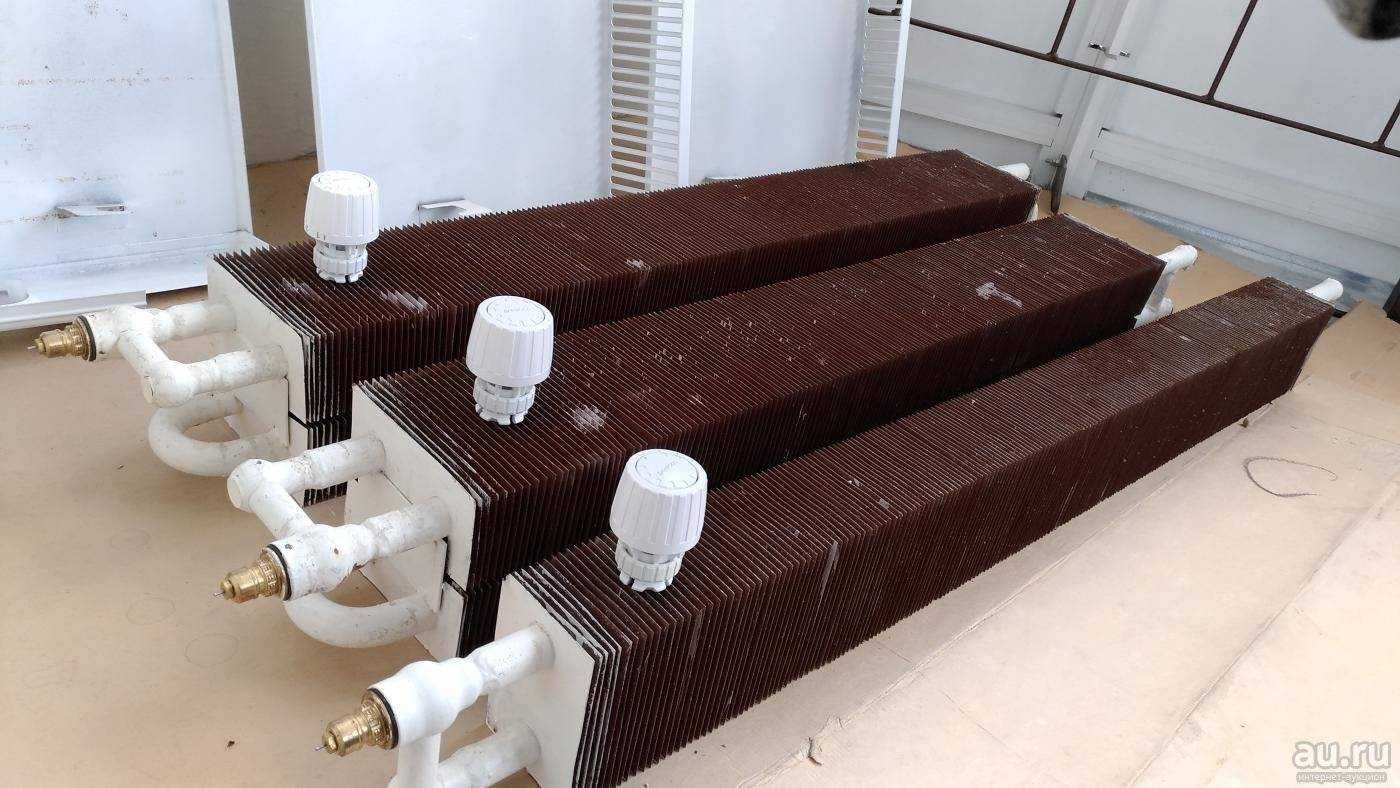

Конвекторы

Конвекторные установки – приборы, осуществляющие нагрев помещений благодаря принудительной или естественной циркуляции горячего воздуха. Они бывают нескольких видов (электрические, водяные, газовые), состоят из таких частей:

• металлический корпус;
• греющий элемент;
• термостат.

В процессе работы конвектора холодные воздушные массы втягиваются внизу устройства, нагреваются от ТЭНа, затем покидают агрегат через верхние отверстия. Благодаря направленному перемещению воздуха, помещение обогревается равномерно.

Основные преимущества конвекторного отопления – простота проектировки, отсутствие необходимости в трубах и дорогостоящих котлахИсточник noboinfo.ru

Электрические

Применяются в тех случаях, когда нет возможности подключиться к магистральной газовой сети. Для функционирования таких приборов требуется лишь наличие электросети.

Электроустройства работают по принципу теплообмена: прогревают затянутый из комнаты воздух, он покидает конвектор, поднимается, вытесняет холодные воздушные массы из-под потолка. Последние опускаются, засасываются в устройство, весь процесс повторяется заново.

Регулировка температуры происходит посредством термостатов (электронных, механических), которые включают либо отключают нагревательный элемент.

Плюсы:

• автономность работы;
• простота конструкции;
• отсутствие теплоносителя;
• легкость монтажа;
• возможность организовать сеть из нескольких конвекторов для централизованного отопления дома;
• экологичность (работающие приборы не иссушают воздух).

Минусы:

• снижение КПД при длительном функционировании;
• значительное потребление электроэнергии;
• в случае поломки агрегата существует риск поражения электротоком.

Несмотря на вышеуказанные недостатки, электрические конвекторные установки считаются наиболее доступными, простыми в применении.

В процессе работы современные электрические конвекторы не сжигают кислород, потому не оказывают отрицательного воздействия на самочувствие человека Источник voltar.com.ua

Водяные

Конвекторы также могут работать за счет теплоносителя, который поступает из системы отопления. Благодаря простоте устройства, они несложны в эксплуатации, быстро прогревают помещения.

Приборы содержат мощный теплообменник из алюминия, меди или стали. Высокая стоимость двух первых компенсируется продолжительным сроком службы агрегата, его устойчивостью к коррозии. Теплоноситель перемещается по медным трубам, нагрев воздуха происходит с помощью алюминиевых пластин.

Исходя из места монтажа, водяные конвекторы бывают:

• настенные – устанавливаются под подоконником;
• напольные – монтируются возле оконных проемов;
• встраиваемые – располагаются в заранее подготовленные ниши стен;
• внутрипольные – встраиваются в пол, не допускают выпадения конденсата на больших окнах.

Плюсы:

• экономичность;
• отсутствие зависимости от наличия электричества;
• простота конструкции;
• компактность;
• эффективность.

Недостатки:

• низкая результативность при использовании в помещениях с высокими потолками;
• сложность монтажа (требуется устанавливать трубы по всему дому);
• подверженность коррозии;
• чувствительность к температурным перепадам.

Управлять водяными конвекторами просто: требуется лишь установить температуру посредством терморегулятора котла.

Внутрипольный конвектор водяного отопления прекрасно подходит для помещения с высокой степенью остекленияИсточник konvektors.in.ua

Газовые

Функционируют по следующему принципу:

• При сжигании газа теплообменник, который расположен внутри конвектора и подключен к конвекционным каналам, разогревается.
• Воздушные потоки проходят через нагревательный элемент, быстро нагреваются.
• Горячий воздух поступает в помещение.
• Исходя из способа установки, все газовые конвекторы разделяют на: напольные – монтируются на бетонное основание, применяются для обогрева огромных площадей; настенные – отличаются скромными размерами, устанавливаются под оконными проемами для компенсации воздействия холодного воздуха; встроенные – размещаются в полу, внутри стен.

Плюсы:

• возможность установки своими руками;
• минимальное потребление топлива;
• интенсивный нагрев помещений;
• автономность работы;
• доступная стоимость;
• можно применять баллонный газ.

Минусы:

• необходима разрешительная документация на подсоединение к газовой магистрали;
• установка требует выполнения большого объема монтажных работ;
• габаритные размеры.

В эксплуатации газовый конвектор обходится на 50% дешевле, чем электрический, что является весомым аргументом для его использованияИсточник pechiexpert.ru

Типы регистров

Перед тем, как сварить регистр отопления, важно определиться с его типом. Наиболее распространенными считают змеевиковые и секционные регистры для отопления, которые отличаются по способу соединения труб и имеют различные показатели эффективности работы. Чтобы определиться с типом регистра, нужно ознакомиться со спецификой каждой модели

Чтобы определиться с типом регистра, нужно ознакомиться со спецификой каждой модели.

Змеевиковый регистр

Данный тип регистров имеет весомое преимущество – трубы в нем расположены в S-образной форме и отличаются дуговым соединением, увеличивающим их общую площадь и показатели теплоотдачи. Для изготовления змеевикового регистра, мастера подбирают трубы с одинаковым сечением, поэтому конструкция не предусматривает участков с сужением внутреннего диаметра, которые могут способствовать увеличению гидравлического сопротивления.

На эффективность работы и долговечность отопительного прибора влияет не только форма соединения труб, а и материал из которого он изготовлен. Так, наиболее распространенные змеевиковые регистры из гладких труб отопления, однако встречаются модели, изготовленные из низколегированной или углеродистой стали, чугуна или нержавейки. Выбор материала должен производиться в индивидуальном порядке с учетом финансового аспекта изготовления регистра, его функциональности и соответствия тепловым потребностям определенной комнаты.

Змеевиковый вариант обеспечивает эффективное отопление при использовании малых объемов теплоносителя, поэтому купить регистры отопления можно для обогрева зданий большой площади. Среди них заводы, складские территории, производственные цеха, лаборатории, жилые дома и пр. Кроме того, эксперты рекомендуют такой тип отопительных приборов для зданий, имеющих повышенные требования к нормам пожарной и санитарной безопасности.

Секционный тип

Собственникам, желающим использовать в системе обогрева дома регистры для отопления купить можно и секционные модели. Такие регистры несколько отличаются от рассмотренных выше змеевиковых аналогов. Они сварены с применением нескольких труб с заглушками, соединенных патрубками. Принцип действия, обусловленный подобной конструкцией, состоит в том, что подогретая вода из котла попадает в верхнюю трубу через патрубок, заполняет ее, а затем переливается в трубу, расположенную ниже и т.д. Затем охлажденный теплоноситель попадает в обратку.

Желающим изготовить самодельные регистры для отопления стоит учитывать, что наиболее приемлемым вариантом для их производства является гладкостенная стальная труба с диаметром внутреннего сечения от 70 до 150 мм. Точный расчет регистров из гладких труб для отопления производится на основе площади помещения и требований собственника к отопительным приборам. А как сделать регистр своими руками, можно узнать из нашей статьи «Как и из чего делаются самоделки для отопления дома?».

Помимо корректного подбора труб, стоит обратить внимание и на приобретение заглушек. Они могут соединяться с трубами с помощью сварки и иметь эллиптическую или плоскую поверхность. Делая секционные регистры отопления своими руками, не стоит пренебрегать правильным подключением патрубков к трубам

Они могут быть выполнены с фланцевым либо резьбовым соединением, также возможен вариант их приварки к трубе

Делая секционные регистры отопления своими руками, не стоит пренебрегать правильным подключением патрубков к трубам. Они могут быть выполнены с фланцевым либо резьбовым соединением, также возможен вариант их приварки к трубе.

Изготовление регистров для отопления своими руками

Изготовление регистра отопления

Одним из преимуществ применения регистров в отопительных системах является возможность их самостоятельного изготовления. Для этого чаще всего применяют стальные трубы круглого сечения. Несмотря на то что показатель теплоотдачи регистра отопления в этом случае не будет идеальным – процесс изготовления не потребует особых навыков.

Для самостоятельного производства этого отопительного элемента потребуется труба диаметром от 40 до 70 мм. Большее значение сечения приведет к значительным потерям тепла при циркуляции теплоносителя. Сделать своими руками регистр отопления можно по следующей схеме проведения работ:

1. Расчет оптимальных параметров отопительного прибора – диаметра трубы, общей протяженности секции.
2. Составление чертежа для вычисления оптимального количества материала.
3. Выполнение работ по изготовлению отопительного регистра своими руками.
4. Проверка конструкции на герметичность.

Стальные заглушки на трубы

Для выполнения поставленной задачи потребуется стальная труба, предназначенная для формирования основных регистров и магистраль меньшего диаметра. С ее помощью регистры будут соединены друг с другом и системой отопления. Также понадобятся специальные торцевые заглушки на трубы.

На первом этапе необходимо с помощью болгарки обрезать трубы до нужной длины. Использовать сварочный аппарат для этого не рекомендуется, так как на торцах отопительного регистра из круглой трубы сформируется наплав. Затем изготавливаются отверстия для подключения патрубков. Сварочным аппаратом привариваются патрубки и монтируются торцевые заглушки. Для обеспечения безопасности работы самодельного регистра отопления необходимо установить воздухоотводчик и спускной клапан. Они монтируются в верхней части конструкции, но на противоположной стороне относительно точки подключения к отоплению.

Регистр отопления с ТЭНом

В некоторых случаях выполняется модернизация традиционной схемы стального или биметаллического отопительного регистра. Она заключается в установке электрического нагревательного ТЭНа.

Так можно сделать автономный источник тепла, который не будет зависеть от работы водяного отопления. В случае аварии или проведения технических работ самодельный отопительный регистр будет генерировать тепло с помощью ТЭНа. Но для этого следует при монтаже установить запорную арматуру, чтобы теплоноситель циркулировал только внутри отопительного прибора.

На какие критерии опираться при выборе радиаторов отопления

Несомненно, в первую очередь важными показателями являются надежность, долговечность и безопасность. Конечно, вы заинтересованы, чтобы отопительная система работала исправно и долго многие годы. Вряд ли кому понравятся варианты неожиданного затопления соседей из-за повреждения радиаторов. Такая возможность должна быть минимальной

Длительность безаварийной эксплуатации – очень важный параметр, который следует принимать во внимание при покупке радиатора

Безусловно вторым самым важным критерием является эффективность функционирования отопительного оборудования. Ведь радиаторы устанавливаются, чтобы независимо от холодной погоды в помещении всегда была оптимальная температура воздуха. Радиаторы с лучшей теплопроводностью обеспечат хозяевам наиболее комфортное проживание.

Важно подобрать радиаторы с идеальным сочетанием: «цена – качество». Ни для кого не секрет: современный уровень жизни вынуждает многих экономить

Поэтому стоимость радиаторов отопления имеет немалое значение. Кстати. каждый тип радиаторов обладает и недостатками, и преимуществами, ведь идеального оборудования пока не изобрели.

В современных многоэтажных домах в качестве теплоносителя служит вода. Но проходя по трубам, такой теплоноситель является довольно агрессивной средой. Поэтому многие радиаторы подвергаются внутренней коррозии. Большинство современных отопительных радиаторов с внутренней стороны покрыты полимерной защитой. Учтите: стальные радиаторы подвергаются коррозии меньше, чем алюминиевые. Но самыми надежными остаются привычные нам чугунные изделия, а также некоторые биметаллические радиаторы.

Важным параметром эффективной работы радиатора является рабочее давление. Поэтому в выбираемом вами радиаторе, этот показатель не может быть меньше минимального значения, которое составляет 7 Атм. Радиаторы с характеристикой показателя давления в 15 атмосфер, являются наиболее оптимальными и способны выдерживать гидроудары.

Все бытовые радиаторы квалифицируются в зависимости от применяемого материала, конструкции. Современный рынок предлагает потребителям стальные, чугунные и наиболее популярные алюминиевые и биметаллические отопительные радиаторы. Какие из них лучше всего подойдут в том или ином случае, попробуем разобраться.

Срок службы компонентов и гарантия изготовителя

Параметр	Радиатор Rifar Monolit	Конвектор TS CARNOT
Срок службы	25 лет	50 лет
Гарантия изготовителя	25 лет	10 лет

Срок службы у конвекторов в 2 раза выше. Это достигается за счет практически вечных материалов, из которых изготовлен теплообменник: медной трубки и алюминиевых ребер. Тем ни менее, гарантийные обязательства, заявленные в паспорте у конвекторов, ниже.

В радиаторах используются менее долговечные стальные трубки. Также следует помнить, что гарантия действительна только при полном соблюдении всех условия монтажа и эксплуатации.

Внутреннее устройство радиатора Rifar

Обратимся к паспорту Rifar Monolit.

Первые же пункты гарантии на практике оказываются невыполнимыми для простого покупателя, которые купили радиатор на ближайшем рынке и воспользовались услугами частного сантехника. Ни проекта, ни лицензий в этом случае нет и не будет, к тому же, проектирование стоит серьезных денег. Через 15 лет в случае поломки доказать, что данная поломка — гарантийный случай, будет нереально, так что проще оказывается купить новый радиатор.

Для получения гарантии на конвектор никаких особых условия не потребуется. В случае выхода из строя какой-либо его части, инженер приедет и заменит их на месте.

Из практики: за 3 года работы с конвекторами обращений по гарантии не было. Специалиста вызывали несколько раз, с якобы гарантийными случаями, но прямо на объекте становилось понятно, что повреждение трубки носило механический характер из-за небрежности в процессе ремонта. Инженеры на месте устранил проблему, заменив теплообменники.

Изготовление регистров отопления

Для производства отопительных регистров используются стальные трубы различного диаметра (25-200 мм), которые свариваются между собой на расстоянии 50 мм друг от друга (снижение расстояния между трубами может привести к снижению теплоотдачи). Такое расстояние позволяет добиться максимальной теплоотдачи и свести к минимуму обоюдное излучение.

Регистр включает в себя подачу и обратку, а также установленный в верхней части прибора воздухоотводчик с шаровым краном. Патрубки на подаче и обратке могут быть выполнены в двух вариантах:

• Резьбовое соединение;
• Соединение под сварку.

Тепло — главная радость в студеную пору

Радиаторы — накапливают тепловую энергию полученную от теплоносителя, а затем отдают его в окружающий воздух.

Следует тщательно подойти к этому вопросу: ознакомиться со всеми возможными предложениями рынка, выбрать оптимальное соотношение цены и качества

Необходимо брать во внимание планировку и предназначение помещения, время пребывания людей в комнате с отопительным прибором, а также место установки обогревателя

Чтобы облегчить задачу, ознакомим вас с самыми популярными и недорогими вариантами отопления, а именно — конвекторы и радиаторы. Приборы прошли проверку временем и по праву занимают лидирующие позиции среди обогревателей. Рассмотрим общую характеристику данных отопительных приборов, принцип работы, а также плюсы и минусы каждого варианта. Постараемся определить, что же все-таки лучше, выгоднее и надежнее. Прежде чем приступить к выбору средства отопления, разберемся, чем отличается радиатор от конвектора.

Отопительные приборы — краткая характеристика

Радиатор — служит для отопления помещения, действует по принципу циркуляции воды либо антифриза, проще говоря, выделяет инфракрасное излучение. Как правило, устанавливается под окном, так как создает «тепловую пробку», которая не пропускает холод внутрь комнаты. Радиатор представляет собой конструкцию, состоящую из нескольких секций или панелей, от которых зависит количество поступающего тепла и теплоотдача. Раньше, привычными считались чугунные батареи, но прогресс привел к тому, что массово начали чугун заменять алюминием.

Конвектор — отопительный прибор, действующий по принципу конвекции: под воздействием элемента нагревания, горячий воздух вытесняется в помещение, а его место занимает холодный. То есть конвекционные приборы тщательно перемешивают воздушные слои помещения, создавая, таким образом, эффект тепловентилятора. Данный прибора состоит из пластинок, пропускающих через себя потоки воздуха за счет разницы температур, а также каналов, являющихся ключевым элементом, так как по ним проходит теплоноситель. При его использовании нагревание воздуха составляет 70-75%.

https://1popechi.ru/youtu.be/AdK120U8vfc

{reklama2}

Недостатки и преимущества обогревательных приборов, их отличие

В первую очередь разница между конвектором и радиатором состоит в типе конструкции и ребристости труб, что существенно увеличивает теплоотдачу. К тому же, при изготовлении нагревательных элементов используются медь и алюминий, что предотвращает коррозию металла. Для функционирования прибора, необходимо от 0,5 до 1 литра воды, что значительно экономит затраты энергии. А малый вес и простая конструкция, обеспечивают легкость установки.

Известно, что радиаторы являются более эффективными в плане теплоотдачи. По сравнению с конвекторными обогревателями при нагревании радиатора используется практически вся площадь, что обеспечивает постоянное прогревание комнаты. Еще одним плюсом радиаторных приборов является их мощность и экологичность, а именно, чистота воздуха.

Минусы конвектора:

• приводят к образованию сквозняков в помещении за счет движения воздуха снизу вверх;
• особенности конструкции, приводят к накапливанию грязи;
• из-за особенностей принципа действия — конвекции, в помещении постоянно гоняется пыль.

Минусы радиатора:

• риск протекания из-за проходящих по всему периметру батареи сварочных швов;
• большой расход воды в сравнении с конвектором (6-8 литров);
• накал элемента нагревания, что в свою очередь приводит к нагреванию корпуса до очень высокой температуры (80-160 градусов Цельсия);
• большой вес конструкции (35-40 кг).

https://1popechi.ru/youtu.be/n_8MwNcfZrA

Подытожив, можно отметить, что оба прибора обладают как преимуществами, так и недостатками, то есть разница не существенна. Важно помнить, что при выборе отопительного прибора следует учесть тип помещения и место эксплуатации. Конвекторы отлично подойдут для обогрева жилых комнат, а радиаторы, как правило, используются в производственных и складских помещениях, в этом и состоит основное различие между ними. В любом случае, и тот, и другой обогреватель справляется со своей непосредственной задачей — обеспечение тепла

Панельные радиаторы отопления

На постсоветском пространстве панельные стальные радиаторы мало распространены. Более охотно из используют в странах США и Европы. К преимуществам данных радиаторов можно отнести: высокую степень теплоотдачи, надежность и прочность. При большой площади таких радиаторов, достаточно небольшой температуры теплоносителя для быстрого обогрева помещения.

Панельные стальные отопительные приборы характеризуются самой низкой конвекцией. Воздух нагревается равномерно, что комфортно и очень полезно для здоровья. В достойную конкуренцию с ними может вступить только теплый пол. Но к сожалению, в стандартных российских системах отопления такие радиаторы лучше не применять. Они не выдерживают высокого давления теплоносителя, которое наблюдается в нашем центральном отоплении

Если же у вас частный дом, то советуем вам обратить очень пристальное внимание на панельные радиаторы отопления

Панельные батареи похожи на приборы конвекторного типа, являясь их более совершенной версией.

1 Из чего делают современные отопительные приборы для дома?

Для монтажа в квартире, где проведена централизованная система отопления, применять можно далеко не все радиаторы. А вот для загородного дома подойдут все виды приборов. Ведь в воде, которая проходит по трубам в частных домах, чаще всего нет примесей с хлоркой и щелочью.Для изготовления радиаторов применяют разнообразные материалы:

Виды приборов отопления для загородного дома

А по своей конструкции алюминиевые и другие приборы делятся на секционные, трубчатые, панельные и конвекторные. Давайте изучим каждый из видов радиаторов отопления для установки в частном доме – знания о преимуществах, недостатках и особенностях эксплуатации помогут сделать правильный выбор.
