Установка биметаллических радиаторов своими руками: варианты и схемы монтажа,как добавить секции к биметаллическому радиатору,как установить биметаллический радиатор отопления,монтаж

Как установить биметаллический радиатор?

Чтобы установка батарей биметаллических прошла быстро и без дефектов, нужно определиться с типом монтажа – на пол или на стену.

Разберемся, как правильно монтировать биметаллические радиаторы на стеновую панель:

Измерить расстояние от нижнего края батареи до центра верхнего, где установлены ниппели. К полученной цифре добавить 100-120 мм, отложить размеры на стене, поставить отметку.
Расчертить горизонталь через отметку, проверить ровность уровня лазером. Теперь нужно отметить на горизонтальной линии точку середины проема окна.
Измерить расстояние между ниппелями предпоследних секций батареи (по краям), поделить полученную длину пополам, а потом от точки середины проема окна в разные стороны отложить полученный половинный размер длины. Сделать отметки по обоим концам.
Замерить расстояние между центрами ниппелей одной секции, как правило, это 300-500 мм. Это расстояние нужно отложить от горизонтальной отметки вертикально вниз.
По меткам засверлить в стене отверстия, вставить в них пластиковые колпачки для дюбелей и вкрутить крюки навесные, оснащенные резьбой. Регулировка длины крюков зависит от пожеланий хозяина. По стандарту минимальный зазор между задней панелью батареи и стеной должен быть от 20 мм.
Навесить радиатор на крюки, присоединить трубопроводы.

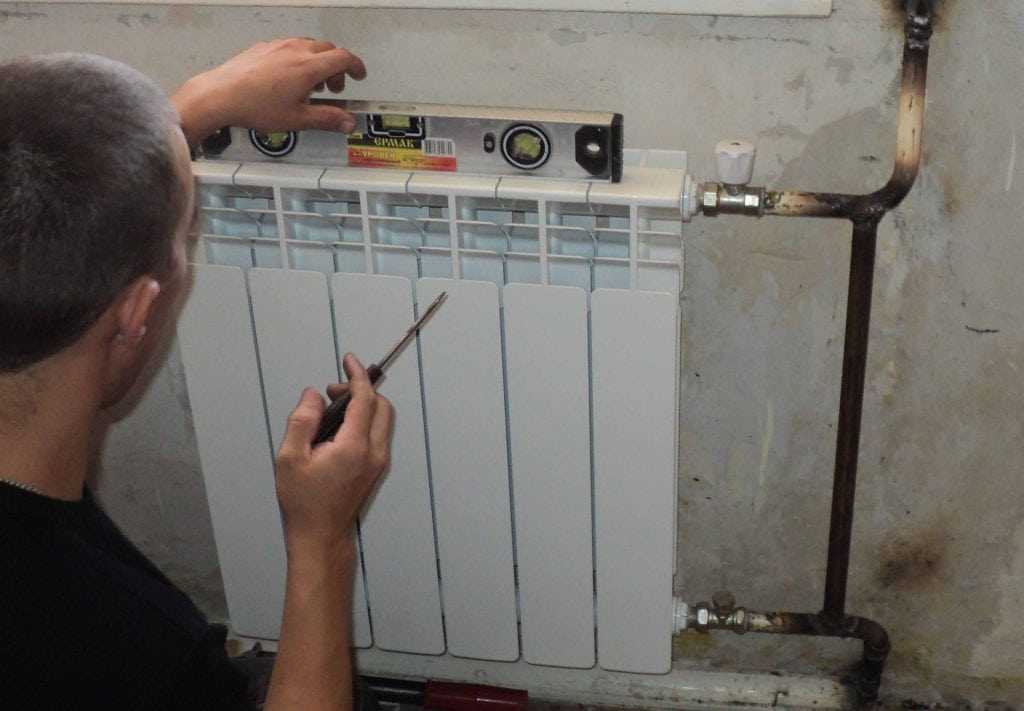

В обязательном порядке проверяется горизонталь верхней плоскости, докручиваются крепежи, а если горизонтальный уровень не получается, можно отрегулировать опоры, подогнув их в необходимом направлении.

Напольный вариант монтажа применяется в случаях, когда стена не отличается прочностью, например, обшита ГКЛ, сделана из легкого бетона. Также напольный монтаж выполняется при наличии отделки стеновой панели облицовкой, которая отдалена от стены на 200 мм – в этом случае прочной опоры для монтажных крюков без разборки облицовки не получится, проще поставить батарею на опоры.

Напольные батареи из биметалла выглядят как буква Н с нижней поперечной планкой для фиксации на поверхности. Планка изготавливается из стального уголка или гнутой профильной трубы.

Как установить радиатор:

надеть 2 крепления на батарею снизу;
поставить радиатор вместе с креплением в определенную зону;
через отверстия в нижних планках сделать отметки на полу – это нужно для крепежа;
убрать батарею, высверлить отверстия в полу для вкручивания крепежей;
установить прибор отопления на место, зафиксировать на дюбеля.

Биметаллический радиатор не отличается такой массой, как чугунный, поэтому напольная установка считается не самой прочной и применяется при отсутствии возможности навешивания батареи на стену.

Инструменты и материалы для работы

Чтобы выполнить установку своими руками, то мастеру пригодится сам радиатор с монтажными крепежами, разводной ключ, перфоратор и трубный ключ Попова. Для разметки нужно взять рулетку и карандаш, уровень. Чтобы присоединить или отцепить секции, нужно купить ключ для радиатора с концевой лопаткой на 24 мм, а при необходимости регулирования интенсивности подачи теплоносителя нужны термостаты – по одному на каждую батарею.

Арматура для подключения биметаллических радиаторов

Комплект собирается из следующих элементов и деталей:

торцевые пробки с заглушками;
кран Маевского;
шаровой кран регулировочный на 1/2 дюйма со съемным соединением, оснащенным резьбой изнутри и снаружи;
кран регулировочный под термоголовку;
радиаторные прокладки;
фум-лента или льняная подмотка;
герметик или сантехническая паста.

При монтаже радиаторов на пол нужно 2 крепежа, на стену – 4 штуки. Стоимость монтажа биметаллического радиатора с помощью мастера зависит от сложности и объема работы, стартует от 10$ (750 рублей). Но если нет комплектующих деталей, то заплатить придется больше.

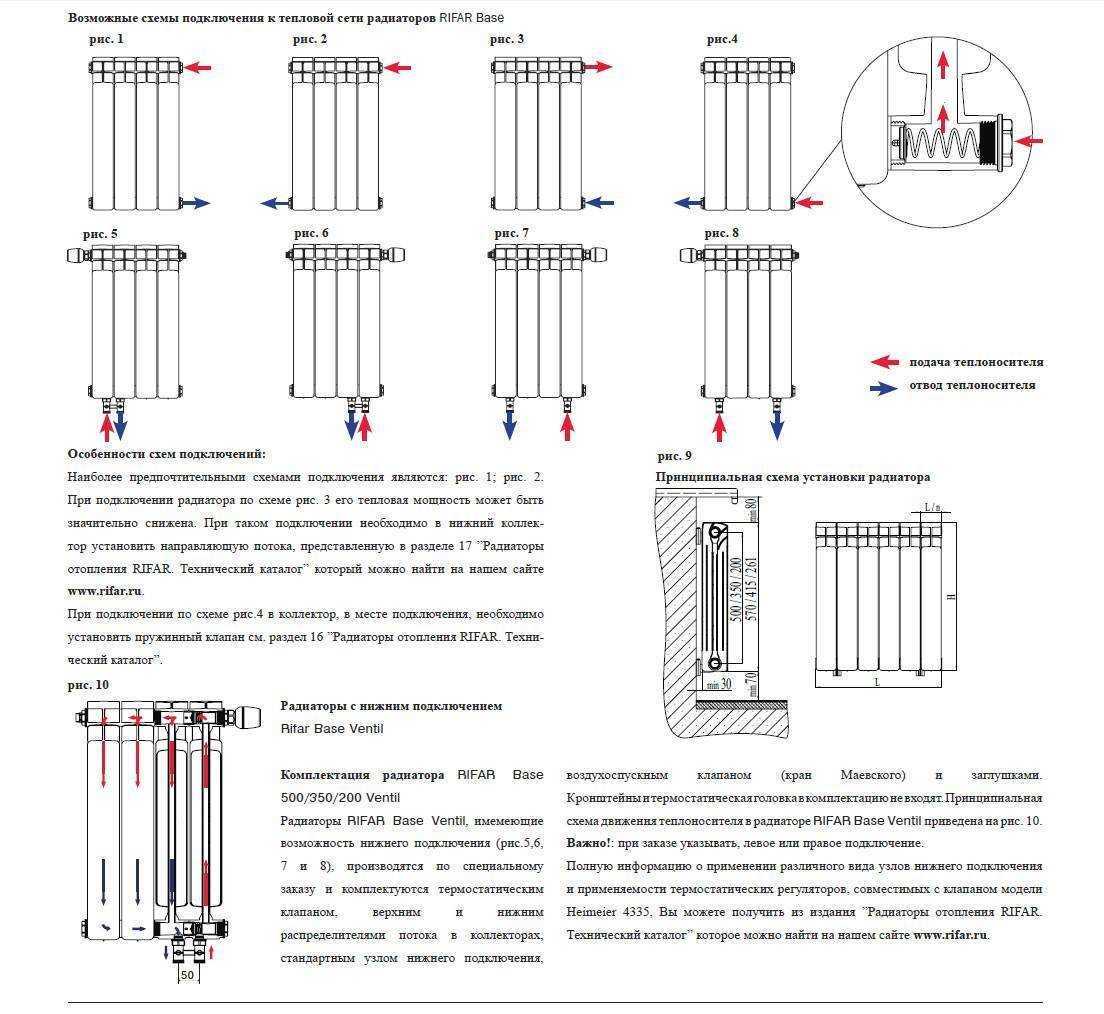

Варианты схем подключения

Перед тем как будет выбрана схема подключения биметаллических радиаторов, необходимо определиться с типом трубной разводки. Различается седельная, диагональная или односторонняя разводка.

При наличии седельной, диагональной обвязки запорные краны нужно монтировать в отверстия для нижних пробок по обеим сторонам радиатора, под кран Маевского выбирается одно из дальних верхних отверстий в верхней зоне коллектора. Причем отверстие должно быть дальним по ходу течения теплоносителя, над трубопроводом обратного тока.

При наличии односторонней схемы обвязки, при которой краны всегда ставятся на одну сторону батареи, кран Маевского монтируется в одно из отверстий верхнего коллектора. Односторонняя обвязка чаще всего встречается в системах с вертикальными стояками – стандартный тип систем отопления в квартирах многоэтажных жилых домов.

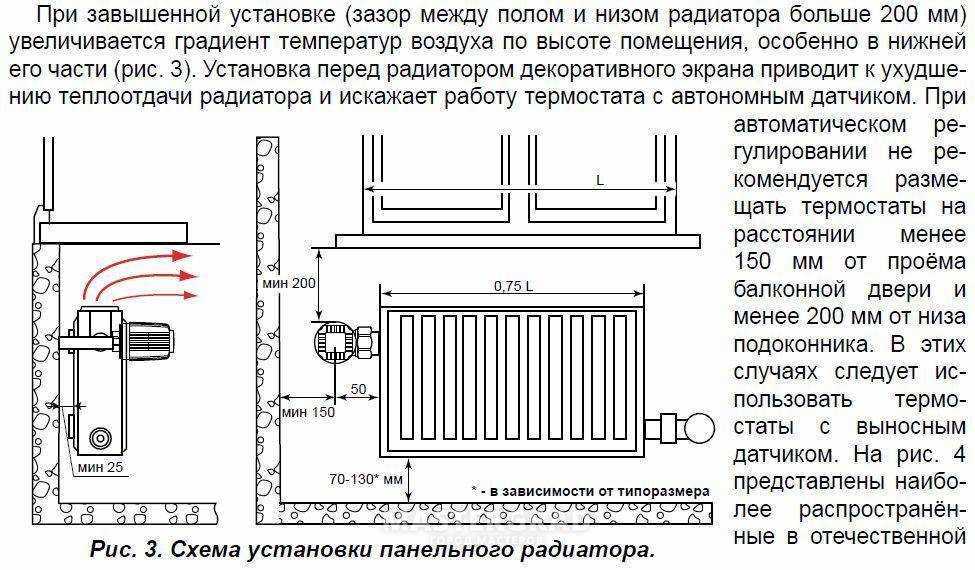

Как нужно размещать биметаллическое устройство

Чтобы потери тепла были минимальными, устройство должно находиться:

В 8-12 см от пола. Будет меньше — возникнут сложности с уборкой, а также будет сильно нагреваться пол. Если будет слишком высоко, то возле пола будут формироваться зоны с холодным воздухом.
В 10-12 см от подоконника. Если это расстояние уменьшить, то ухудшится конвекция. Это обернется падением тепловой мощности биметаллического радиатора.
В 3-5 см от стены или размещенного на ней теплоотражающего щита. Меньшее расстояние ухудшит конвекцию. Также оно станет причиной накопления пыли на стене.
По центру оконного проема. Центр радиатора и центр окна должны находиться на одной линии. Отклонение может быть, если не превышает 20 мм.

Также важна длина батареи. Она должна быть больше 70-75% ширины проема окна. Благодаря этому нагретый воздух, который будет подниматься от радиатора, сможет создать необходимую для остановки холодного воздуха тепловую завесу. Если длина радиатора будет составлять 50% ширины оконного проема, то в помещение кроме теплового воздуха будет поступать и холодный. Это будет создавать холодные зоны в отдельных частях помещения.

Чтобы не ошибиться, всегда нужно читать рекомендации компании, выпустившей отопительное устройство. В них точно указано, как установить биметаллический радиатор правильно.

Подготовительная работа

Перед наращиванием батареи следует не только произвести расчеты, но и приобрести необходимые инструменты

Это особенно важно, если всю работу предстоит проделывать самостоятельно. Для качественной работы потребуются:

ключ для трубы;
радиаторный ключ;
специальные ниппели (должны идти в комплекте с секцией батареи);
заглушки с левой и правой резьбой;
прокладки, устанавливаемые между секциями;
наждачное полотно;
прокладки из паронита.

Когда инструменты под рукой, можно приступать к подготовительным работам.

Первым делом, снимается радиатор, к которому будет наращиваться секция. Для этого закрывается подача теплоносителя в систему, и батарея отсоединяется от трубы.
Снятый радиатор нужно тщательно вымыть от пыли и проверить на наличие загрязнения внутри. Хотя нержавеющей стали не страшен показатель кислотности воды, сердечник «не застрахован» от оседания на его стенках мусора и накипи. Их следует удалить, промыв радиатор специальным средством.
Проверить места соединений на целостность и качество резьбы. Бывает, что на стыках образуются наросты, поэтому нужно каждое отверстие с резьбой обработать наждачной бумагой.

Даже если наросты не обнаружены, стоит пройтись наждачным полотном по резьбе. Это удалит загрязнения, которые могут помешать прокладке создать качественную герметизацию.

После того, как старая батарея была вычищена, ее нужно положить на заранее подготовленную ровную поверхность

Это важно, так как соединить биметаллические радиаторы между собой нужно без перекосов, даже самых незначительных. Малозаметные вначале, они могут привести в дальнейшем к серьезной аварии

Только после проведения подготовки, можно приступать к наращиванию новых секций.

Какой теплоноситель выбрать

Чаще всего в системах отопления используется обычная вода, но она приводит к коррозии метала элементов, перекрытию прохода накипью и шламом.

Если потребуется отключение системы в зимний период, воду необходимо сливать из системы. При переходе из жидкой фазы в твердую данное вещество увеличивается в объеме, что приводит к разрушению основных элементов отопительной системы.

Поэтому, при проектировании системы отопления уделяют внимание не только мощности радиаторов, но и виду теплоносителя, который должен быть химически нейтральным и иметь низкую температуру замерзания

Можно ли заливать антифриз в алюминиевые радиаторы?

Жидкости, которые имеют достаточно низкую температуру замерзания, называют антифризами. Такое свойство данные теплоносители приобретают за счет специальных добавок, одновременно служащих в качестве ингибиторов коррозионной активности жидкости, накипи и отложений.

Существуют три основных недостатка, характерных для алюминиевых устройств:

Алюминиевые радиаторы требуют использования специальных составов с целью продления срока их службы.

Отдать предпочтение антифризу можно, но он обладает некоторыми недостатками:

Удельная теплоемкость на 115% ниже, чем у обычной воды;
Имеет свойство сильно увеличиваться по объему под воздействием высоких температур;
Обладает высокой вязкостью, для нормальной циркуляции потребуется подключение насоса;
Текучесть антифриза превышает на 50% данный показатель обычной воды, сварные швы и прочие соединительные элементы должны быть герметичными.
Некоторые антифризы пригодны только для отопительных систем ввиду своей токсичности. Их использование для системы горячего водоснабжения исключено.

Установка биметаллических приборов отопления

Монтаж радиаторов отопления биметаллических должен производиться в соответствии с рекомендациями завода-изготовителя оборудования. К каждому изделию прилагается инструкция. Можно, конечно, такую батарею установить и своими руками.

Однако лучше, если эти работы будут проведены аттестованным специалистом, который имеет лицензию на этот вид деятельности.

Схема монтажа

Перед тем как проводить монтаж биметаллических радиаторов отопления следует осуществить промывку коммуникаций.
При этом необходимо избегать щелочных растворов. Чтобы не допустить утечку воды из системы, не рекомендуется зачищать абразивами поверхности, которые контактируют друг с другом;
На каждый радиатор устанавливается автоматический или ручной клапан, через который будет осуществляться выпуск воздуха из системы.
Монтаж будет корректным, если применять многозаходную резьбу. При этом необходимо следить за тем, чтобы усилие при соединении резьбовых элементов не превышало значения в 12 кг (условного усилия);

Закрепление резьбы

Для предупреждения загрязнения рабочей зоны клапана, необходимо установить специальные фильтры на подающий трубопровод в стояках системы;
Если клапан в рабочем состоянии, и он установлен правильно, то он будет закрываться сразу после того, как из системы будет выпущен воздух. При этом радиатор изнутри должен быть полностью заполнен водой.

Порядок работ

Разметка под места для кронштейнов крепления;
Установка радиатора путем совмещения горизонтальных секций с участками головок и кронштейнов;

Совмещение секций

Соединение с подводными коммуникациями, кранами или клапанами;
Установка воздухоспускателя в верхней части батареи.

Конструкция приборов разного типа

Радиаторы всех видов имеют схожее в общих чертах строение. Они состоят из двух частей – внешней и внутренней, изготовленных из разных металлов. Внимательно изучите виды биметаллических радиаторов отопления, и определите, какие подойдут в вашем случае.

Внутренняя часть любого биметаллического радиатора изготовлена из стали или, что встречается гораздо реже, меди. Данные материалы выбраны не случайно, поскольку именно они хорошо переносят негативное воздействие горячего теплоносителя.

Батарея отопления в разрезе

Внешнее покрытие устройства производится из алюминия, хорошо проводящего тепло, и быстро прогревающее комнату.

Оба слоя собираются между собой при помощи технологии точечной сварки или же литьем. От уровня давления, при котором производилось литье, во многом зависит то, насколько высоким нагрузкам может быть подвергнут радиатор. Данный показатель очень важен при эксплуатации в централизованной системе отопления, поскольку напор воды в ней часто бывает довольно нестабильным. Секции прикреплены друг к другу стальными ниппелями и специальными прокладками, выдерживающими температуру до 200°С.

Крепление секций прибора друг к другу

Какой радиатор отопления лучше: алюминиевый или биметаллический?

При замене батарей у многих часто встает вопрос «Какие радиаторы отопления лучше: алюминиевые или биметаллические?» Ответ на него однозначный – биметаллические, поскольку они отличаются куда большей надежностью и эффективностью. Чтобы правильно определить, какой радиатор перед вами, необходимо запомнить два простых момента. Первый – это то, что биметаллический радиатор всегда тяжелее алюминиевого ввиду своего стального или медного наполнения. И второй – всегда проверяйте техническую документацию и сертификаты, которые вы можете запросить у продавца.

Конструкции из биметалла имеют гораздо более высокую эффективность эксплуатации и продолжительности корректной работы

Биметаллические устройства

Данный тип представляет собой классический вариант, в котором сердечник выполнен из стали или меди, залитой под давлением алюминием. Подобное решение не допускает соприкосновения алюминия со средой теплоносителя, и позволяет уберечь материал от разрушения и деформации под воздействием высоких температур.

Схема устройства биметаллической батареи

Устройства полубиметаллического типа

Данное решение представляет собой радиатор, трубы в котором выполнены наполовину из стали или меди, а наполовину – из алюминия, как и в обычных батареях. Минусом такого типа принято считать то, что алюминий легко разрушается под воздействием высоких температур и щелочной среды, которые часто встречаются в центральной системе отопления. Однако и для автономной системы полубиметаллические устройства не лучший вариант, поскольку даже при условии использования антифриза существует вероятность коррозийных процессов.

Использование полубиметаллического изделия грозит повреждением его алюминиевой части, и, как следствие, выходом из строя всего устройства

Так как внешне данные варианты практически неотличимы, крайне важно перед покупкой удостоверится в том, какой тип изделий перед вами. Для этого необходимо внимательно ознакомиться с приложенной к устройству документацией

Перед покупкой внимательно изучите техническую документацию, приложенную к изделию

Преимущества и недостатки секционных и монолитных приборов

Радиаторы имеют два варианта сборки. Первый из них – это секционный, при котором сборка батареи производится по частям и соединяется между собой специальными ниппелями. Основными плюсами данного варианта является то, что при повреждении одной секции нет необходимости менять всю батарею, поскольку можно заменить лишь одну ее составляющую. Кроме того, секционное строение позволяет наращивать или понижать мощность. Главный минус состоит в том, что соединительные места устройства довольно уязвимы и часто подвергаются негативному воздействию некачественного теплоносителя, могут протекать и плохо проводить тепло.

Пример секционного изделия

Второй вариант представляет собой полностью монолитную конструкцию, которая изготавливается по следующей технологии: полностью готовый сердечник укладывают в специальную форму и затем под давлением заливают жидким алюминием. Данный тип имеет множество преимуществ в сравнении с предыдущим, однако главным его минусом является высокая стоимость и то, что при какой-либо поломке придется менять целый радиатор, а не одну его часть.

Монолитная конструкция имеют более высокую надежность, но сложна в ремонте

Подготовительная работа

Перед наращиванием батареи следует не только произвести расчеты, но и приобрести необходимые инструменты

ключ для трубы;
радиаторный ключ;
специальные ниппели (должны идти в комплекте с секцией батареи);
заглушки с левой и правой резьбой;
прокладки, устанавливаемые между секциями;
наждачное полотно;
прокладки из паронита.

Когда инструменты под рукой, можно приступать к подготовительным работам.

Первым делом, снимается радиатор, к которому будет наращиваться секция. Для этого закрывается подача теплоносителя в систему, и батарея отсоединяется от трубы.
Снятый радиатор нужно тщательно вымыть от пыли и проверить на наличие загрязнения внутри. Хотя нержавеющей стали не страшен показатель кислотности воды, сердечник «не застрахован» от оседания на его стенках мусора и накипи. Их следует удалить, промыв радиатор специальным средством.
Проверить места соединений на целостность и качество резьбы. Бывает, что на стыках образуются наросты, поэтому нужно каждое отверстие с резьбой обработать наждачной бумагой.

Только после проведения подготовки, можно приступать к наращиванию новых секций.

Преимущества биметаллических радиаторов

Длительный срок эффективной эксплуатации (около 20-ти лет);
Высокая теплоотдача (при межосевом расстоянии 500 мм – около 200 Вт);
Механическая и гидродинамическая прочность;
Эргономичный и эстетичный внешний вид;
Применение стальных элементов в биметаллических радиаторах отопления позволяет уменьшить коррозионную стойкость отопительных приборов, а также – увеличить рабочее давление внутри системы;

Радиатор внутри

Цена биметаллических батарей выше, чем аналогичных алюминиевых радиаторов, в среднем на 20%. Однако, при этом показатели надежности и качества намного выше.

Если требуется демонтаж

Замена батареи отопления в квартире начинается с демонтажа существующей. Он выполняется с соблюдением всех правил безопасности, так как работа осуществляется опасным электроинструментом. Болгаркой отопительный стояк обрезается в двух местах – под потолком и возле пола

Важно оставить достаточный запас трубы для нарезки резьбы – на неё накручивается специальный переход с полипропиленовой муфтой

Когда демонтаж завершен полностью, вместе с частью стояка убрана и чугунная батарея – приступают к установке нового радиатора отопления. Весь процесс начинается с разметки стены, на которой будет повешен радиатор.

Материалы и инструменты, необходимые для монтажа

Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.

Как подключить радиатор отопления с боковым подключением

Смотрите это видео на YouTube

Инструмент и приспособления

Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:

перфоратор;
дрель-шуруповёрт;
сварочный аппарат для полипропиленовых труб;
молоток;
уровень;
рулетка и линейка;
маркер;
гаечный и трубный ключи;
торцевой ключ для сборки секций.
шнур или намотка для резьбовых соединений;
герметик.

Материалы

Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:

Кронштейнов.
Кран Маевского или автоматический воздухоотводчик.
Заглушек.
Запорной арматуры.

Кронштейны

Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.

Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.

Кран Маевского или автоматический воздухоотводчик

В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.

Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель

Гаечным ключом осторожно закручивают кран до упора

Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды

В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей

Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.

Заглушки

Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.

В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).

Запорная арматура

Запорная арматура для радиаторов отопления — это три вида кранов.

Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.

Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.

Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.

Способы расчета количества батарей и секций

Чтобы самостоятельно монтировать радиатор отопления биметаллический важно произвести расчет необходимой мощности. Профессиональные монтажники для этой цели пользуются формулой: N= S*100/P, где N – количество рассчитываемых секций, S – площадь комнаты, а P — мощность одной секции

Например, для комнаты в 30 кв.м. потребуется радиатор, состоящий из 16 секций, каждая мощностью в 180 Вт. При расчете мощности необходимо учитывать, что определение необходимого количества секций должно происходить для каждой комнаты отдельно. Мощность можно узнать из паспорта.

Для обеспечения равномерности прогревания помещения может быть использовано больше одной батареи. Такой подход будет предпочтительным в комнатах большой площади (более 25 кв. м.). А в небольшой кухне хватит и одной.

Стоит уточнить, что при выведении этой формулы использовалась высота потолка в 3 метра, поэтому в домах, где потолки значительно ниже, необходимо делать поправки в меньшую сторону.

Для каждой отдельной комнаты частного дома при расчете стоит учитывать количество окон и качество остекления. Под каждым подоконником необходимо устанавливать отдельный радиатор, поэтому количество секций, рассчитанных на площадь комнаты, необходимо поделить на число оконных проемов.

Чтобы расчет получился максимально точным, следует учитывать факторы, влияющие на теплоотдачу помещения (коэффициенты К1-K4). Сюда входят:

количество камер стеклопакетов (двойной — это норма, поэтому коэффициент равен 1; одинарный – 1,27; тройной – 0,85);
качество изоляции стен (коэффициент берется как при расчете с окнами: качество определяется как среднее – это кирпич или утеплитель, плохое – отделка отсутствует, нормальное – современное утепление) и количество внешних (одна – 1,1; две – 1,2 и т.д.);
минимальная температура на улице в зимний период (за единицу принято – минус 15, за каждые +/- 5 градусов добавляется или отнимается 0,1);
соотношение занимаемой окнами площади в помещении к общей (берется для расчета площадь пола, за норму (1) считается 30%, за каждые 10% добавляется или отнимается 0,1).

Расчет можно проводить по указанной выше формуле, но с учетом умножения на каждый из коэффициентов. Например: N= S*100/P*0,85*085*1,1 (трехкамерные окна, отличное утепление и одна внешняя стена). Точный расчет очень важен как средство экономии, так как лишнее тепло уходит на улицу.

Техника выполнения работы по соединению секций радиатора

Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате.

Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

Инструменты и комплектующие для работы

Для сборки радиатора отопления своими руками пригодятся:

ключ гаечный или разводной;
радиаторный ключ;
заглушки с правой и левой резьбой – по 1 шт.;
ниппели;
прокладки паронитовые;
межсекционные прокладки из прочного, гибкого материала;
секции батареи;
наждачная бумага фракции №120.

Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.

Поэтапный процесс наращивания батареи

Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.

Как подсоединить батарею:

Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.

Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком. Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка. Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества. Проверить качество резьбы ниппелей

Ровная и равномерная нарезка без сколов – залог прочной стыковки. Сдвинуть секции, вложив между ними прокладки

Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую. Это значит, что при вращении притягиваются обе секции

Это значит, что при вращении притягиваются обе секции

Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.

Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.

Для бытовой проверки потребуется:

кусок трубы сечением в 15 мм;
насос автомобильный с манометром;
ниппель от покрышки.

Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.

Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.

Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.

Правила монтажа биметаллических радиаторов отопления

Биметаллические радиаторы стремительно набирают популярность среди покупателей. По потребительским характеристикам они во многом превосходят чугунные, и находятся примерно на одном уровне с алюминиевыми батареями. При этом алюминиевые радиаторы не устойчивы к перепадам давления в многоквартирных домах, а потому для квартиры биметаллические устройства являются лучшим выбором. Установке своими руками биметаллических радиаторов отопления посвящена эта статья.

Биметаллические радиаторы по характеристикам превосходят чугунные, и находятся примерно на одном уровне с алюминиевыми батареями

Биметаллические батареи имеют ряд важных достоинств:

долгий срок службы — примерно два десятка лет;
высокий уровень отдачи тепла;
устойчивость к гидродинамическим и механическим воздействиям;
привлекательный внешний вид;
антикоррозийная устойчивость;
быстрый отклик в случае необходимости изменить температуру, достигаемый благодаря применению каналов с небольшим диаметром.

Основной недостаток биметалла — высокая стоимость устройств.

Установка радиатора своими руками вполне возможна, но потребует понимания их конструктивных особенностей, а желательно и некоторых практических навыков.
