Коллекторы для отопления

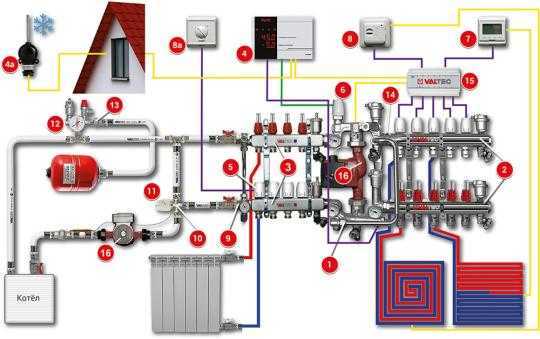

Типовое устройство коллектора

предусматривается установка двух гребенок

Устройства в конструкции обычного типового коллектора котельной:

• клапан смешения для выбора температуры теплоносителя;
• циркуляционный насос для повышения давления в системе;
• гидравлический разделитель;
• гребенка в котельной;
• автоматика зависимости от погоды;
• расширительный отопительный бак;
• расширительный бак контура снабжения горячей водой;
• манометры давления;
• приборы улавливания и удаления воздушных пузырей;
• муфты и фитинги для перехода на разные диаметры труб;
• устройства для подпитки отопления;
• группа приспособлений безопасной работы котла;
• автоматическое управление работой контуров.

Рекомендации по выбору устройств

Циркуляционный насос для отопления

При покупке гребенок на отопление необходимо учитывать несколько нюансов:

• Модели с цанговыми зажимами подвержены протечкам на участках подключения к вентилю. Их уплотнитель быстрее выходит из строя и не подвергается замене.
• Система нормально функционирует только при наличии циркуляционного насоса.
• Чтобы спрятать коллектор, понадобится специальный шкаф или ниша.
• От материала блока зависит максимальный показатель давления.
• Пропускная способность распределителя определяет количество теплоносителя, движущегося по трубам за определенное время.
• Вспомогательные элементы улучшают функционал устройства.
• Количество выходных патрубков должно равняться количеству охладительных контуров.

Технические параметры прописываются в паспорте изделия.

Вспомогательные элементы

Коллекторная система отопления организуется с использованием дополнительных элементов:

• воздухоотводчик – ставится при расположении радиаторов и блока на одном этаже;
• переходник – нужен при установке спускника воздуха с диаметром ½ дюйма на коллектор с резьбой ¾ дюйма;
• уголки – обеспечивают подключение трубопровода и направление воздухоотводчика наверх;
• краник – нужен для подсоединения трубы от котла на распределитель;
• сгон с накидной гайкой – используется для перекрытия подачи воды или газа и отсоединения неисправного прибора;
• хомуты с пластиковыми дюбелями или кронштейны – понадобятся для фиксации узла.

Коллектор, подключенный к теплым полам, оснащается краном подпитки.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Сравнение коллекторной и других типов разводки

Выбрать можно один из 3 распространенных способов разводки труб:

однотрубное отопление – идеально подойдет для отопления небольшого частного дома. В этом случае все радиаторы соединены последовательно, а значит – последняя батарея в цепочке работает менее эффективно, чем первая. Но стоимость такой схемы минимальна;

Однотрубная отопительная система

при 2-трубном отоплении схему разводки можно представить как 2 параллельных контура, один подает горячий теплоноситель отопительные приборы, второй – отводит остывший теплоноситель к котлу. Такой способ устройства отопления можно считать самым распространенным;

Пример двухтрубной отопительной системы

коллекторная разводка отличается от перечисленных аналогов тем, что каждый радиатор снабжается теплоносителем индивидуально. То есть в комнате устанавливается коллектор (о его устройстве – далее в статье), а уже от него к каждой батарее идет подающий и отводящий трубопровод. Это сказывается на стоимости, да и сложности монтажа, но все работы все равно можно выполнить своими руками.

Один из вариантов разводки труб

Конечно, это не лучшим образом сказывается на стоимости монтажных работы и материалов. Суммарная протяженность труб в таком случае будет максимальной, да и коллектор тоже стоит денег (особенно если выбрана модель не последнего производителя с термостатами).

Устройство коллекторного шкафа

Коллекторный шкаф — конструкция, в которую входит насосно-смесительный узел и коллекторный блок.

Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUT

Watch this video on YouTube

Насосно-смесительный узел

Данный узел предназначен для разбавления нагретой воды идущей в магистраль водяного пола, с отработанным, охлаждённым теплоносителем. За процесс смешивания отвечают крыльчатки насоса.

Именно насос подаёт разбавленную до нужного градуса жидкость в систему. Она, перемещаясь по трубам отдаёт тепло помещению и остыв возвращается в смесительный узел.

Настройка температурного режима осуществляется с использованием балансировочных вентилей, с их помощью также регулируется расход отработанной воды в трубах. Чтобы обогреть небольшое помещение, запорную арматуру нужно открыть, если комната маленькая — закрыть.

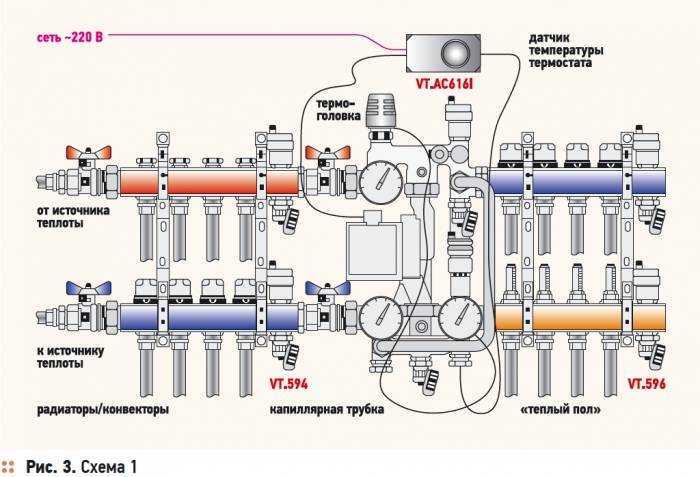

Данная схема коллектора для тёплого пола оснащена термоголовкой, которая отвечает за температурный уровень в системе. Она осуществляет открытие или закрытие заглушки подачи нагретой воды. Когда прекращается поступление теплоносителя, открывается перепускной клапан и жидкость движется по свободному байпасу.

При простом способе обвязки коллектора, делается ручная регулировка температуры. Для автоматизации процесса используется сервопривод с термостатом. Сервопривод получается сигнал от термостата о температурном уровне в помещении, и отталкиваясь от данного показателя, производит открывание или закрывание заслонки обратного коллектора, тем самым регулируется циркуляция воды в полу.

Основные показатели, характеризующие насосно-смесительный узел:

• давление в рабочем состоянии — максимальное значение 10 бар;
• температурный уровень — +90 градусов (максимум);
• диапазон температуры — от 20 до 60 градусов.

Коллекторный блок

Коллекторный шкаф оснащён блоком, отвечающим за регулировку водного потока, который поступает в магистраль пола и возвращается обратно.

Технические показатели:

• диаметр изделия — 1 или 1, 25 дюйм;
• количество отводов — от 3 до 12;
• давление (рабочее значение) — 10 бар;
• максимальный уровень нагрева теплоносителя — +100 градусов.

В коллекторном блоке есть два ряда байпасов. Один, так называемый прямой ряд, отвечает за настройку объёма горячего теплоносителя, другой (обратный) осуществляет регулировку остывшей воды.

Самостоятельная сборка коллекторной установки

Полипропиленовый коллекторный узел Своими руками можно изготовить распределительный коллектор из нескольких материалов. Понадобится подобрать нужные инструменты, сделать расчеты, создать чертеж. Для расчета учитывается число контуров, наличие теплых полов, помещения с максимальной и минимальной температурой, типа отопления на каждом этаже.

Отвязка коллектора должна иметь расстояние 10-15 см, гребенки подачи и обратки удаляются друг от друга на 25-30 см. Диаметр устройства зависит от типа котла, но 25,4-38,1 мм будет достаточно.

Прибор из полипропилена

Изготовить полипропиленовый коллекторный механизм можно из трубы 32 мм в диаметре и тройников на 32/32/16 мм. На одну сторону прибора ставится тройник, которому вверху подключается спускник воздуха, а внизу – сливной кран. На другой стороне находится труба отвода/подачи и вентиль. Подачу направляют на котел.

Отвод 16 мм в диаметре оснащается вентилем. Вся конструкция крепится на стене кронтштейнами.

Узел из латуни

Самодельный распределитель можно сделать на основе латунных фитингов и тройников. Подкладочным материалом будет льняная пакля или греметик. После сборки устройство тестируют. При неправильном соединении он будет протекать.

Коллектор из профтрубы

При наличии сварочных навыков можно сделать модель для большого дома, где есть многотрубная разводка. Система с гидрострелой изготавливается из профтрубы 8х8 или 10х10 см и круглой трубы. Их сечение рассчитывается на основании тепловой мощности системы, скорости воды, разницы показателей температуры в момент подачи и возврата.

Разводки отдаляются на 15 см, коллекторы – на 20 см. Труба ставится согласно эскизу, а отверстия для разводки делаются газовым резаком. Небольшие части трубок заранее привариваются к блоку. После сборки к прибору сваркой крепятся установочные кронштейны.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Процесс монтажа, подключение системы

Процесс монтажа коллекторного блока состоит из нескольких этапов:

Ставят элементы коллекторного блока.

Определяются с ориентацией входного патрубка. Она будет зависеть от того, какой тип котла для системы отопления был выбран.

Фиксируют патрубок на металлическом кронштейне с помощью хомутов.
Проверяют, не мешают ли свободному проходу трубопроводов обратный и подающий элементы.

Патрубки прикрепляют сбоку

Важно отметить, что их ориентация зависит от того, с какой стороны будет удобнее монтировать все остальное оборудование.

Проверяют качество сборки, задействовав максимальную температуру и максимальную мощность насоса. Проверка проходит не менее 3 часов. Если никаких протечек в системе за это время обнаружено не было, она считается работоспособной.

Компоненты коллекторной системы отопления

Комплекция коллекторной системы отопления подобна по своему набору двухтрубной (тройниковой) системе. Главным, самым дорогим компонентом является котёл. От его эффективности зависит энергоэффективность работы системы. Мощность котла зависит от отапливаемой площади и теплопотерь. В связи с этим, выбор котла и расчет его эффективности являются достаточно серьёзной частью проектирования, требующее консультаций со специалистом.

На втором плане по праву считают уровень теплоотдачи системы, за которую отвечают радиаторы. Но не стоит также забывать про возможные теплопотери. Для их минимизации стоит задуматься над качественным утеплением дома.

Коллекторная разводка систем отопления предусматривает наличие встроенного насоса для циркуляции теплоносителя. Насос увеличивает теплоотдачу системы, позволяя теплоносителю как можно быстрее циркулировать.

Важным элементом системы является коллектор. Коллектор выполняет функцию распределителя теплоносителя, способствуя эффективной подаче воды. Коллектор состоит из различных регуляторов, клапанов, термодатчиков, позволяющих регулировать комнатную температуру.

Достоинства и недостатки

Некоторыми особенностями характеризуется лучевая разводка системы отопления. Плюсы и минусы такой организации необходимо рассмотреть перед установкой. К недостаткам следует отнести большее количество труб и фитингов. Это значительно повышает стоимость ремонта. Тройниковая схема обходится значительно дешевле при монтаже. Также большое количество соединений при неправильном подключении может приводить к частым поломкам системы.

Однако все эти недостатки меркнут на фоне достоинств лучевой организации отопления. В этом случае система быстро окупает свою монтажную стоимость. Возможность регулировать нагрев в каждой комнате значительно снижает затраты на энергоресурсы. При организации такой системы получается много стыков и сгонов. Мастер имеет к ним легкий доступ. Поэтому при проведении ремонта этот фактор значительно облегчает работу.

Трубы лучевой системы можно спрятать под полом, в толще стены или просто за занавесками. Правильно спланированная схема позволяет убрать из поля зрения непривлекательные коммуникации. Тройниковая схема такой возможности владельцам дома не предоставляет.

Какую схему выбрать?

Выводы:

Если необходимо отопить небольшое помещение, состоящее из одной комнаты: гараж, небольшой цех, дачный домик, то монтируем самую простую однотрубную систему. Дешево и сердито!

Когда источником тепла является твердотопливный котел и часто происходят перебои с электроснабжением, а внешний вид системы не имеет значения (вахтовый вагончик, маленький деревенский дом) — монтируем гравитационную систему.

В небольшом частном доме, где есть возможность пустить трубу отопления по периметру, а количество отопительных приборов не более 8 – делаем «ленинградку».

Во всех остальных случаях советуем использовать двухтрубную систему. Там, где есть возможность пустить трубу по кругу – попутка, где нет – тупиковая система отопления.

Еще совет!

В частном доме в несколько этажей делайте систему из нескольких контуров. Свой контур на каждый этаж. Как известно, тёплый воздух поднимается наверх, поэтому на втором этаже всегда теплее, чем на первом. В этом случае у Вас есть возможность регулировать теплоснабжение каждого этажа.

голоса

Рейтинг статьи

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Коллекторное отопление

В коллекторном отоплении каждый прибор имеет свою независимую подводку. Это дает возможность регулировать температуру отдельного взятого радиатора или вовсе исключить его из оборота теплоносителя (отключить). Узел системы – именно коллектор, который имеет вид гребенки. В нее входит главные магистрали подачи и обратки, и выходят второстепенные разводки трубопроводов. Коллекторная водяная система отопления может быть как одно-, так и двухконтурной.

Плюсы:

• Возможность настройки оптимальных параметров воздуха в помещении. То есть, каждый отопительный прибор контура управляется независимо и централизовано. Если в помещении стало жарко, по каким – либо причинам (пришло много гостей, появился дополнительный источник тепла прочее), температуру в радиаторе можно снизить, при этом не нарушить микроклимат в других комнатах дома. Вообще в разных помещениях можно создать разные температуры. Это позволяет сэкономить на энергоресурсах.
• Применение в монтаже системы трубопроводов малых диаметров. Каждая ветка, которая выходит из коллектора, живит один отопительный прибор или малую группу. Из этого следует, что напор в трубопроводах не очень высокий (но допустимый). Небольшой диаметр трубопроводов определяет хорошую эстетичность отопительной системы. Ее элементы не выпирают и не загромождают помещение.

Минусы:

• Большая затрата расходного материала при монтаже (в отличие от последовательной схемы подключения отопительных приборов в системе обогрева). Чем сложнее конфигурация подключения отдельных элементов, тем меньше экономия.
• Сам узел коллектора выглядит не эстетично, громоздко. Чтобы он сильно не кидался в глаза, его нужно прятать.
• В коллекторной системе отопления без монтажа циркуляционных насосов (на подаче и обратке) не обойтись. Силы гравитации для нормального обращения теплоносителя в контуре не достаточно. Покупка и установка циркуляционных насосов – это также не малые дополнительные расходы.
• Энергозависимость. Мало того, что циркуляционные насосы ударят по бюджету, так это еще не все. Внеплановое выключение света на поселке может привести к сбою работы отопительной системы, а в зимнее время – замерзанию теплоносителя внутри трубопроводов. Это все из – за того, что насосы питаются от электричества.
• Специалисты не рекомендуют монтировать коллекторные системы отопления в городских квартирах.

Производители предлагают на строительном рынке множество различных моделей коллекторов. Среди них есть приборы с максимальным набором элементов. Часть подачи теплоносителя оснащена расходомерами. С помощью этих приборов можно регулировать поток воды в контуре. Это делают для того, чтобы уравновесить давление в системе. Часть обратки теплоносителя оснащена термодатчиками. С помощью данных приборов регулируется температура в радиаторах отопления. Система позволяет автоматически контролировать нагрев каждого отопительного прибора. Термодатчики для коллекторной системы могут быть также разными. Часто используют латунные элементы с дюймовым проходом. Термодатчики имеют заглушки на обратке. Это позволяет, если возникла такая необходимость, подключить к системе дополнительные элементы.

Есть люди, которые изготавливают гребенки своими руками. Этого делать настоятельно не рекомендовано. Гребенки должны монтировать квалифицированные специалисты, которые имеют достаточно знаний и навыков, и выполнят работу согласно действующим на данный момент строительным нормам и правилам. После установки системы проводят гидравлические испытания. Игнорирование строительных норм и правил при монтаже приводит к негативным последствиям, вплоть до порывов системы и несчастных случаев.

Место для установки коллектора определяется на этапе проектирования отопительной системы. Если в доме несколько этажей, на каждом отводиться место для коллекторного блока. Чаще всего в стене делают для этого специальную нишу на небольшой высоте от уровня пола, но так, чтобы маленькие дети или животные не могли добраться в нее. Гребенка должна устанавливаться в помещении с допустимой влажностью воздуха (кладовая, коридор прочее).

Устройство может быть прикреплено прямо на стену, если оно монтируется в подсобном помещении или размещается в специально отведенном для этого шкафу (имеется ввиду металлический ящик с дверкой).

Гребенка распределительная для отопления: рекомендации по размещению и монтажу

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.

Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.

Для чего нужна распределительная гребенка системы отопления?

Гребенка позволяет реализовать так называемую лучевую схему системы отопления. Второе название гребенки для отопления — распределительный коллектор, поэтому и упомянутую схему часто называют коллекторной.

Идея проста: к каждому прибору прокладываем отдельный трубопровод подачи теплоносителя и точно так же — обратку. Разумеется, все эти трубопроводы должны подключаться к единому распределителю. Вот им-то и является гребенка-коллектор. Это просто отрезок трубы сравнительно большого диаметра, к которому приварено несколько отводов.

Распределительная гребенка

Очевидно, что в системе должно быть как минимум две гребенки: одна будет служить для подачи теплоносителя, вторая — для сбора обратки.

Чем удобен такой способ организации системы отопления? Если отводы на гребенках оборудовать арматурой (на подаче — регулирующей, на обратке — отсечной), то у эксплуатационщика появятся следующие возможности:

1. Регулировать объем подачи теплоносителя к тому или иному прибору можно будет из одной точки. Таким образом, сбалансировать (добиться равномерного распределения рабочей среды) коллекторную систему гораздо проще, чем «ленинградку» или двухтрубную. Также появляется возможность не сходя с места установить для каждой комнаты свой температурный режим.
2. Отпадает необходимость отключать всю систему для проведения работ по ремонту или обслуживанию на том или ином участке — нужно отключить только «луч», которому этот участок принадлежит.
3. Каждый сегмент можно оборудовать собственным циркуляционным насосом. Таким образом, к коллекторной системе можно подключать приборы, рассчитанные на различное давление рабочей среды.
4. А если оборудовать каждый отвод счетчиком тепла, можно вести учет потребляемой тепловой энергии для каждого прибора в отдельности.

Также гребенка позволяет одновременно подключить к системе приборы, работающие в высокотемпературном (радиаторы) и в низкотемпературном (теплый пол, подогрев бассейна) режимах. В низкотемпературном контуре устраивается перемычка между подачей и обраткой, а также устанавливается трехходовой клапан с автоматическим управлением.

Основную часть времени среда циркулирует по этому контуру (для этого и нужна перемычка), а когда она слишком остынет, система откроет клапаны и из гребенки в контур поступит небольшое количество горячего теплоносителя.

Определение конструкции блока

Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:

1. Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
2. Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
3. С этой же стороны следует подключать и бойлер косвенного нагрева.
4. Линии подачи теплоносителя подсоединяют сверху или снизу.
5. Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.

Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.

Готовый коллектор

После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.

Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.

Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.

Плюсы коллекторной отопительной системы

Основные преимущества, которые дает гребенка для отопления, – это простота эксплуатации и управления системой.

Дополнительные плюсы следующие:

1. Благодаря установке коллектора каждым составляющим элементом отопительного контура можно управлять централизованно и независимо. Можно ставить разную температуру в любой комнате, отключать отдельные отопительные приборы или целые группы.
2. Каждая линия, проложенная от коллектора, подает теплоноситель в одну батарею или группу приборов, поэтому можно делать разводку из труб небольшого сечения. Трубопроводы чаще укладывают в стяжку пола, стараясь сократить до минимума расстояние между отопительным прибором и гребенкой.
3. При необходимости коллекторная схема позволяет объединять несколько контуров с разными параметрами теплоносителя. В этом случае устанавливают гидрострелку, являющуюся разновидностью коллектора и представляющую собой трубу большого сечения. Она обеспечивает связь между подачей и обраткой, регулирует потоки теплоносителя.

Важно! Гидрострелку обычно используют в системах с радиаторным отоплением и теплыми полами. Среди недостатков стоит назвать следующее:. Среди недостатков стоит назвать следующее:

Среди недостатков стоит назвать следующее:

• больший расход тепловой энергии, чем при последовательном подключении;
• при использовании лучевой разводки присутствует перерасход материалов, а сама сеть будет портить интерьер;
• скрытая прокладка трубопроводов имеет много недостатков;
• большое гидравлическое сопротивление при использовании труб малого сечения вынуждает устанавливать циркуляционные насосы;
• при создании нескольких контуров надо монтировать столько же циркуляционных насосов, что повышает затраты на организацию системы;
• из-за обязательного применения насосного оборудования отопительная система является энергозависимой, поэтому не подходит для населенных пунктов с перебоями в подаче электроэнергии.

Принцип работы коллектора

Распределительная гребенка системы отопления предназначена для перенаправления потоков теплоносителя, поступающих из главной магистрали, по отдельным контурам. Это же устройство возвращает охлажденную жидкость в котел.

При использовании коллектора для системы отопления отдельно подключенные к нему контуры работают независимо, имеют разные параметры. По сути, это распределительный узел, являющийся промежуточным звеном.

Его главные элементы:

1. Обратный распределитель отводит охлажденный теплоноситель в нагревательное оборудование.
2. Подающая гребенка распределяет тепловой носитель по контурам.

Оба устройства формируют коллекторную группу. У каждого элемента есть несколько выпусков для подключения обособленных контуров. Они в свою очередь идут к отопительным агрегатам. На каждый отвод устанавливают регулировочный кран или запорную арматуру. Благодаря им можно регулировать давление в контуре и при необходимости отключать отельные ветки с целью проведения ремонта.

Для удобства управления отопительной системой на корпус гребенки устанавливают дополнительное оборудование:

Рекомендуем к прочтению:Перепускной клапан в отопительной системе и виды байпасов

• тепловые счетчики;
• расходомеры;
• водосливные клапаны;
• воздухоотводчик.

Коллекторная система работает по такому принципу:

1. Нагретый в котле теплоноситель поступает в коллекторный распределитель.
2. Вследствие большого сечения устройства скорость тока теплоносителя уменьшается, за счет чего происходит распределение потоков по всем отводам.
3. Через патрубки с меньшим диаметром жидкость из коллекторного узла идет в отдельные контуры к радиаторам или теплым полам. Поэтому каждый прибор получает теплоноситель с одинаковой температурой.
4. При достижении отопительного прибора вода отдает тепловую энергию и идет по другой трубе в противоположном направлении к гребенке.
5. При попадании в обратный распределитель поток дальше следует в нагревательное оборудование.
