Параметры нагревателей
Высокий КПД АОГВ – до 92% – означает, что установка этого оборудования принесет максимальную эффективность обогрева, и это – благодаря оригинальной конструкции рубашки. Котлы могут работать в отопительных системах с принудительной или естественной циркуляцией теплоносителя при условии, что давление в системе будет не меньше 1,4 Атм. Такие условия смогут обеспечить температуру жидкости +40/+900С.
Недостатком этой аппаратуры можно считать слишком большую мощность – даже самый маломощный котел производства Жуковского завода рассчитан на обогрев площади не менее 200 м2, а это значит, что в небольших домах его установка будет нецелесообразной и расходной.
Горелка в любой модификации и марке котла сделана из нержавеющей стали, поэтому ее долговечность гарантирована. Рубашка для ГВС – из меди, корпус агрегата покрыт полимерной или порошковой краской. Стандартная автоматика имеет температурные датчики и регуляторы для управления температурой теплоносителя и недопущения перегрева котла. Также в комплектацию входит термопара, контролирующая расход газа, и стабилизатор воздушного потока, который служит для компенсации перепадов воздушного давления при порывах ветра, а при безветренной погоде перекрывает газ.
Сертификат соответствия на котел газовый AOГB

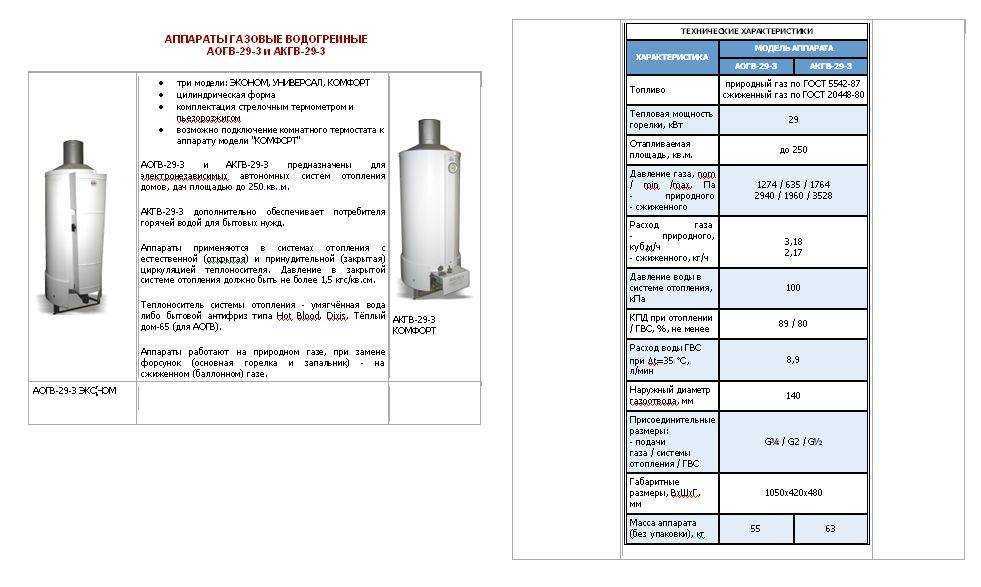

Наименования | AOГB-11,6 | AOГBК-11,6 | AOГB-17,4 | AOГBК-17,4 | AOГB-23,2 | AOГBК-23,2 | AOГB-29 | AOГB-35 | AOГBК-35 |
Показатели | |||||||||
Мощность номинальная, кВт | 11,6 | 11,6 | 17,4 | 17,4 | 23,2 | 23,2 | 29,0 | 29,0 | 35,0 |
Расход магистрального или баллонного газа | |||||||||
Магистральный, мЗ/ч | 1,19 | 1,19 | 1,75 | 1,75 | 2,32 | 2,32 | 2,95 | 3,56 | 3,56 |
Баллонный, кг/ч | 0,865 | 0,865 | 1,215 | 1,215 | – | – | – | – | – |
Обогреваемая площадь, квадратные метры | 120 | 120 | 100-200 | 100-200 | 100-250 | 100-250 | 150-300 | 150-400 | 150-400 |
КПД ≥ 90% | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 |
Расход ГВС при нагреве воды при 35°С, литров в минуту | – | 3,5 | – | 3,5 | – | 7,0 | – | – | 10,0 |
Резьба на штуцере, дюймы | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
Подвод/отвод | |||||||||
К системе отопления | 1/2 | 1/2 | 1/2 | 1/2 | 2 | 2 | 2 | 2 | 2 |
К системе ГВС | – | 1/2 | – | 1/2 | – | 1/2 | – | 1/2 | – |
Диаметр патрубка для отвода газа, ≥ дециметров | 1,15 | 1,15 | 1,25 | 1,25 | 1,38 | 1,38 | 1,38 | 1,38 | 1,38 |
Габариты, см | |||||||||
Высота | 86,5 | 86,5 | 86,5 | 86,5 | 85,0 | 85,0 | 85,0 | 85,0 | 85,0 |
Ширина | 41,0 | 41,0 | 41,0 | 41,0 | 33,0 | 33,0 | 38,0 | 38,0 | 38,0 |
Глубина | 41,0 | 41,0 | 41,0 | 41,0 | 55,0 | 55,0 | 55,0 | 55,0 | 55,0 |
Масса, кг | 43,0 | 47,0 | 49,0 | 52,0 | 56,0 | 72,0 | 65,0 | 80,0 | 82,0 |
В моделях с мощностью 23,2 29 и 35 кВт – прямоугольный корпус |
Одноконтурный агрегат АОГВ – устройство и размеры
Газовые котлы АОГВ-11.6-3: инструкция по применению
В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.
В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.
АОГВ что это такое
Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.
АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.
Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.
Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом
Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.
Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.
Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.
Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.
Устройство котла АКГВ-11.6
Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.
Чем отличаются напольные газовые котлы АОГВ
Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.
Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.
Котел АОГВ-11.6-3 Эконом
Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

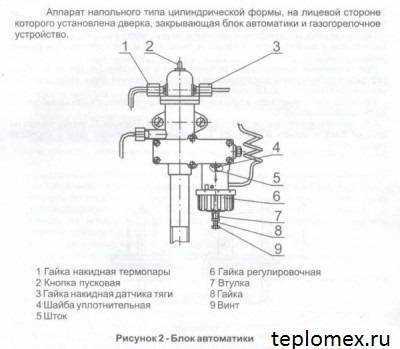

Автоматика котла АОГВ-11.6-3 серии Эконом
Котел АОГВ-11.6-3 Универсал с автоматикой Sit
Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.
Преимущества котлов АОГВ-11,6-3
— возможность работы в системах с естественной и принудительной циркуляцией
— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)
— возможность работы на природном и сжиженном газе
Недостатки котлов АОГВ
— устаревшая автоматика на котлах серии Эконом
— трудно найти запчасти, если требуется их замена при неисправности
— довольно высокая цена по сравнению с конкурентами
Котлы АОГВ-11.6: цена на продукцию
На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.
В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.
АГВ отопление частного дома удобно, тепло, недорого
На сегодня газовое отопление остается самым экономичным способом обогреть дом и обеспечить горячую воду для хозяйственных нужд. И хотя современные газовые котлы экономичнее и удобнее в эксплуатации, многие домовладельцы продолжают использовать традиционные АГВ либо устанавливают их более новые модификации. Автоматический газовый водонагреватель используют в системах центрального водяного отопления в одноэтажных и малоэтажных зданиях.
Котёл АГВ
Он может быть одноконтурным – только для отопления, либо двухконтурным – для отопления и подогрева воды. Современные его модификации (АОГВ и АКГВ) конструктивно отличаются от старого образца. Поэтому при замене старого агрегата на новый, как правило, приходится модернизировать домовую отопительную систему (например, менять трубы и / или радиаторы и т. д.). Компромиссом может стать АОГВ итальянской фирмы Беретта, который изготавливается специально для стран СНГ по «советским» ГОСТам.
Принципы работы АГВ
Итак, отопление АГВ – что это такое и как устроен сам котел? По своей конструкции самый простой газовый водогрейный котёл напоминает обычный самовар. Его основная часть – бак из трехмиллиметровой оцинкованной листовой стали, помещенный в кожух. Внутри бака смонтирована жаровая труба (теплообменник), которую нагревает сгорающий в топочной камере природный газ. Согретая теплообменником вода уходит в отопительную систему, а продукты сгорания выводятся через дымоход.
Котел оборудован терморегулятором – он автоматически включает и отключает магнитный клапан подачи газа, поддерживая нужную температуру воды. Теплая вода легче холодной, поэтому она поднимается по трубам к радиаторам, а остывая в них, снова возвращается в бак для нагрева. Так действует система отопления с естественной (термосифонной) водяной циркуляцией. При принудительной циркуляции оборот воды в трубах ускоряет нагнетающий ее циркуляционный электронасос.
Безопасность газового котла контролирует несложная, но эффективная автоматика. Если пламя горелки гаснет или падает давление в водяной магистрали, подача газа прекращается. Отключается она в том случае, если в дымоходе нарушилась тяга (например при засорении).
Преимущества и недостатки АГВ отопления
Среди основных достоинств традиционного АГВ отопления – невысокая цена на сам котёл, особенно в сравнении с импортными водогрейными агрегатами, и его экономичность. Энергопотребление циркуляционного насоса невелико (при мощности 48 кВт за месяц – приблизительно 34-35 кВт). Уменьшить расход электроэнергии можно, установив на котёл автоматику для отключения насоса на то время, когда, когда не производится нагрев воды. Благодаря простой технической конструкции, АГВ недорог в ремонте и обслуживании
Однако АГВ-водонагреватель уступает современным котлам в экономичности и удобстве использовании. К тому же массивен, а так как он сущствует только в напольном варианте, он занимает довольно много места. В отопительнйо системе на АГВ применяют трубы большого диаметра, поэтому дом долго прогревается и долго остывает. Это не очень удобно в межсезонье — весной и осенью.
АГВ в городских квартирах
Котельня
Сегодня многие люди хотели бы отказаться от услуг централизованной теплосети и оборудовать в своей квартире АГВ отопление. Однако переход на автономные котлы возможен не во всех зданиях. Получить разрешение на установку автономного котла легче в малоэтажных старых домах, где со времен печного отопления сохранились дымоходы нужного диаметра, и где это позволяет диаметр подводной водяной трубы.
В некоторых случаях в домах, где нет дымоходов, разрешается устраивать так называемые «приставные дымоходы» (их выводят сквозь стену). Трубы центрального отопления при отказе от него теплоизолируются специальными кожухами. Однако за редким исключением российские законодательные нормы не позволяют перейти на автономное отопление и горячее водоснабжение в многоэтажных домах.
АГВ: газовые котлы для отопления частных домов
Массовая газификация, начатая в СССР в середине 60-х годов прошлого века, дала возможность владельцам частных подворий изменить способ отопления жилища.
Для этого промышленностью страны выпускались газовые котлы, которые имели общее для всех моделей обозначение АГВ — аппарат (по другой версии «агрегат») газовый водогрейный. Особой популярностью пользовались газовые котлы из Жуковского — подмосковного города, тесно связанного с авиационной и космической промышленностью.
Газовые котлы АГВ для частного дома выпускаются там до сих пор, их конструкция практически не претерпела изменений, а в названии появилась буква «О» — АОГВ.

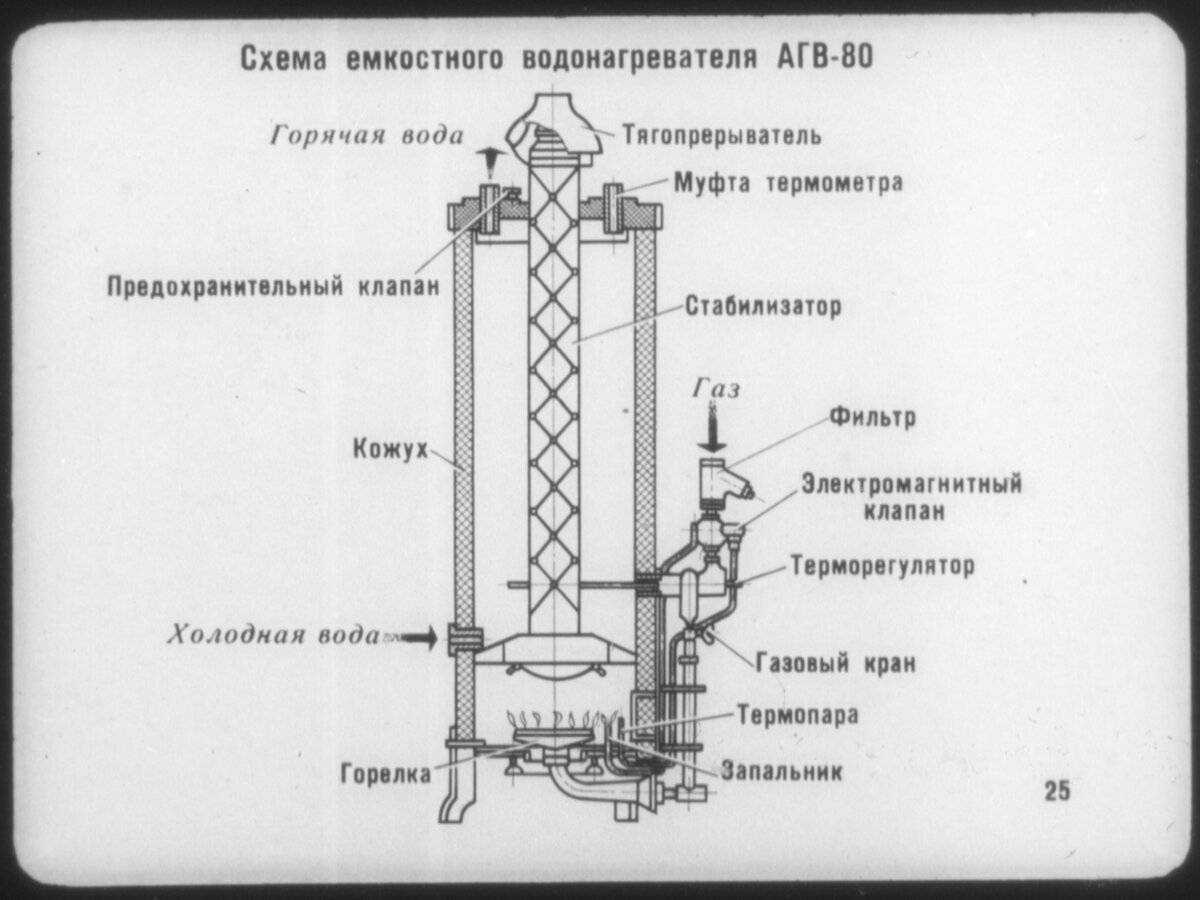

Газовый котёл АГВ-80
Принцип работы
Вода в котле циркулирует естественным путем — по термосифонному принципу. Нагрев происходит от жаровой трубы, по которой проходят горячие газы, исходящие от нижней горелки.
Основным запирающим элементом газовой магистрали является электромагнитный клапан, приводимый в действие термопарой.
Чтобы зажечь горелку, надо нажать пусковую кнопку на нем и поднести открытый огонь к трубке запальника. В нагретой термопаре возникает ток, который приводит к срабатыванию электромагнитного клапана.
После этого вручную открывается кран подачи газа к горелке, происходит розжиг котла.
Принцип работы котла АОГВ
Для контроля за температурой нагрева в верхней крышке котла имеется муфта, куда устанавливается термометр.
Для работы в заданном диапазоне температур его рычаг поворачивается всего на 14°, что является пассивной защитой от неквалифицированных действий.
Если вы хотите поднять верхний предел нагрева, сначала открутите стопорный винт на рычаге управления терморегулятора и поверните его против часовой стрелки, после чего снова закрепите и поверните в противоположную сторону.
Конструкция не препятствует действиям, в результате которых вода в котле может закипеть. Поэтому будет лучше, чтобы их осуществлял специалист.
Если у вас такового нет, ознакомьтесь с техническим описанием котлов АОГВ и правилами их эксплуатации, перейдя по этой ссылке.
Достоинства и недостатки
АГВ отопление с помощью котлов этого типа позволяет существенно повысить комфорт проживания. Как и любая техника, они имеют свой набор преимуществ и недостатков.
Плюсы
- Энергонезависимость. Котлу не требуется подключение к электрическим сетям, он будет работать все время, пока в трубе есть газ.
- Простота. Труба, горелка, бак. Эксплуатация возможна неквалифицированным персоналом, что снижает ее стоимость.
- Оптимальный КПД — при больших значениях по трубе потечет конденсат, при меньших возрастут расходы на отопление.
- Относительно небольшие размеры.
- Приемлемая цена.
Минусы
- Морально устаревшая конструкция.
- Конденсация влаги из атмосферного воздуха на нижнем зеркале котла и течь, которая может погасить горелку. Эффект наблюдается до момента достижения теплоносителем температуры в 25-30 0С.
- Для полного прерывания подачи газа требуется, чтобы остыла термопара. На это уходит до минуты, что может стать фатальным при аварии.
- Не слишком удачная эргономика — открыты трубопроводы, элементы управления. Трудно согласовать котел с дизайном интерьера.
- Для розжига горелки необходимо обращение с открытым огнем, что само по себе опасно.
Нюансы выбора
Основным критерием при выборе котла является его мощность. А отличия по уровню технической оснащенности относятся к второстепенным и несущественным.
Если модельный индекс содержит цифры, указывающие на объем водяного бака, как в случае с котлами АГВ-80 и 120, то делите их на два и получите оптимальное значение площади отапливаемого помещения. Значения мощности, выраженные в киловаттах, надо умножать на пять.
Двукратный запас гарантирует, что в помещениях будет комфортно даже при экстремально низких температурах «за бортом», а также позволит компенсировать теплопотери, если дом ветхий или имеет конструктивные недостатки.
https://youtube.com/watch?v=gjXgoCjGEnw
Схема АГВ отопления
АГВ отопление на основе котлов Жуковского механического завода может быть устроено в любом населенном пункте, если он имеет надежное обеспечение магистральным или сжиженным газом. Простота конструкции и независимость от качества электропитания делают их эксплуатацию вполне безопасной и относительно недорогой.
В чем заключается особенность газовых котлов АГВ в системе отопления, смотрите в видео:
Достоинства
К преимуществам газовых котлов для отопления для частного дома обычно относят такие характеристики:
- Простой монтаж и эксплуатация. Организация газифицированной отопительной системы предусматривает использование стандартных крепежей и соединительных элементов. Их можно без проблем отыскать в любом строительном магазине, что позволяет проводить установку оборудования быстро и без особых сложностей.
- Возможность реализации определенного объема работы самостоятельно. К таковым мероприятием можно отнести покупку, сборку, выбор подходящего места и установку прибора. Что же касается пуска и наладки газовых отопительных котлов для частного дома, то это разрешено делать только специалистам с соответствующей квалификацией и допуском. После проведения пуско-наладочных мероприятий оборудование опечатывается.
- Высокий уровень КПД частной газовой котельной. Если включить в состав отопительной системы циркуляционный насос для принудительной подачи теплоносителя, это позволит обогревать жиле дома значительной площади в течении небольшого времени. Особенно это удобно в тех случаях, когда здание эксплуатируется нерегулярно.
- Экономический фактор. Для газовых котлов характерен высокий уровень экономичности, так как газ в большинстве регионов нашей страны относится к самым дешевым видам топлива. Для расчет предполагаемых объемов на отопления дома применяется специальная формула, где 1 м2 употребляемого энергоресурса умножается отапливаемую площадь здания. Однако следует понимать, что приобретение отопительного котла на газу имеет смысл лишь при наличии расположенного поблизости магистрального газопровода.
- Пожарная безопасность. Если соблюдать все норы эксплуатации газового оборудования, возгорания полностью исключены. Благодаря использованию специальной схемы отведения продуктов неполного сгорания при функционировании котла, риск угореть также сведен к нулю.
- Наличие специальных датчиков. Это позволяет осуществлять контроль газоподачи, параметров работы горелки и температурного режима, что делает систему полностью безопасной, давая возможность оставлять ее без надзора на длительное время.
- Малый процент образования вредных веществ в результате горения. По этой причине процесс горения газа относят к максимально экологичным.
- Компактность размеров газового котла, при большой мощности. Это позволяет осуществлять монтаж оборудования без ущерба для целостности интерьера. Особенно это касается настенных газовых котлов для отопления частного дома, имеющих красивое оформление.
- Долговечность. Газовые котлы способны без проблем работать до 20 лет. Использование чугунных агрегатов увеличивает этот показатель до 50 лет (прочитайте: «Какие бывают чугунные газовые котлы – виды, различия, как выбрать и установить»).
Рассматривая газовый котел в качестве варианта для обустройства автономной отопительной системы, следует учесть и некоторый его недостатки:
- Сложность в оформлении документации. Организация газового отопления сопровождается процедурами согласования всех работ со специальными государственными службами, занимающимися разработкой проекта газификации жилищ. Зачастую эти процедуры довольно затянуты по времени.
- Монтаж отопительного газового котла для частного дома имеет смысл в домах с общей площадью от 100 м2: в остальных случаях рекомендуется рассмотреть другие варианты.
Достоинства и недостатки АГВ
Как любое и устройство, АГВ также имеет свои достоинства и недостатки. Основными его преимуществами являются:
- надежность и безопасность при эксплуатации;
- независимость от электропитания;
- возможность автоматизации отопления;
- применение различных способов монтажа (настенные или напольные);
- простота конструкции, что позволяет качественно и надежно обслуживать оборудование;
- небольшая стоимость и экономичность при эксплуатации.
Выделяют два основных недостатка:
- некоторая массивность оборудования, которое занимает около 1 м 3 . Поэтому зачастую АГВ монтируются в отдельном помещении.
- ухудшение дизайна отапливаемых помещений (трубы, радиаторы или регистры), что заставляет применять дополнительные элементы при обустройстве интерьера.
Как оптимизировать работу котла и системы отопления?
Оптимизировать индивидуальное отопление можно двумя способами:
· Установить комнатный термостат . Этот способ подойдет для домов с системами отопления небольшой протяженности, где нет разницы температур в помещениях. Управление газовой горелкой передается комнатному термостату, на котором устанавливается комфортная температура. При этом встроенный в котел термостат остается в работе. Он защищает теплообменник от перегрева.
· Снабдить радиаторы термостатическими головками . Этот способ подойдет для больших домов с разветвленной системой отопления. Он позволяет регулировать температуру в каждом помещении индивидуально.
Оба способа «работают» при температуре в котле 60 – 65 °C.
Заказать котел с газовой горелкой и получить консультации по его эксплуатации можно на сайте компании « Теплодар ».
Источник
Принцип работы АГВ отопления
Котел системы АГВ отопления В конструкции АГВ котла нет сложных элементов. В емкости находится труба, а промежуток между стенками емкости и стенками трубы заполняется водой, которая будет выполнять роль теплоносителя. Труба нагреваясь передает тепло воде, которая находится в баке и после нагрева начинает движение по стояку отопления.
В современных АГВ системах отопления, благодаря термодатчику следящего за температурой, происходит автоматическое регулирование подачи газового топлива на горелку. Предварительно выставив нужные параметры вы добьетесь автоматического срабатывания газового затвора при достижении необходимой температуры. В таком случае, газ перестает поступать к горелке, а работу системы будет поддерживать горящий фитиль. При снижении температуры в системе, вновь срабатывает автоматика, газ подается на горелку и воспламеняется от фитиля.
Благодаря автоматике в системе АГВ, в случае погасания фитиля, падении давления газа или забивании дымохода, происходит моментальное отключение системы, что крайне важно для безопасности
