Отопление частного дома газовыми баллонами: котлы, расход, отзывы

Виды топлива и основные правила

запрещается газифицировать цокольные и подвальные помещения;
баллон устанавливают так, чтобы к нему был свободный доступ, обеспечивающий его осмотр и замену;
баллон лучше всего прочно прикрепить к стене, для чего можно воспользоваться специальными хомутами;
баллон располагают на расстоянии в один метр от электрического выключателя, газовой плиты, радиатора отопления.

Баллоны могут быть заправлены разными марками топлива:

техническим бутаном— обозначается аббревиатурой — Б
смесью пропана и бутана технической летней — СПБТЛ
смесью пропана и бутана технической зимней — СПБТЗ.

Соблюдение простых правил безопасности может сохранить вам жизнь.

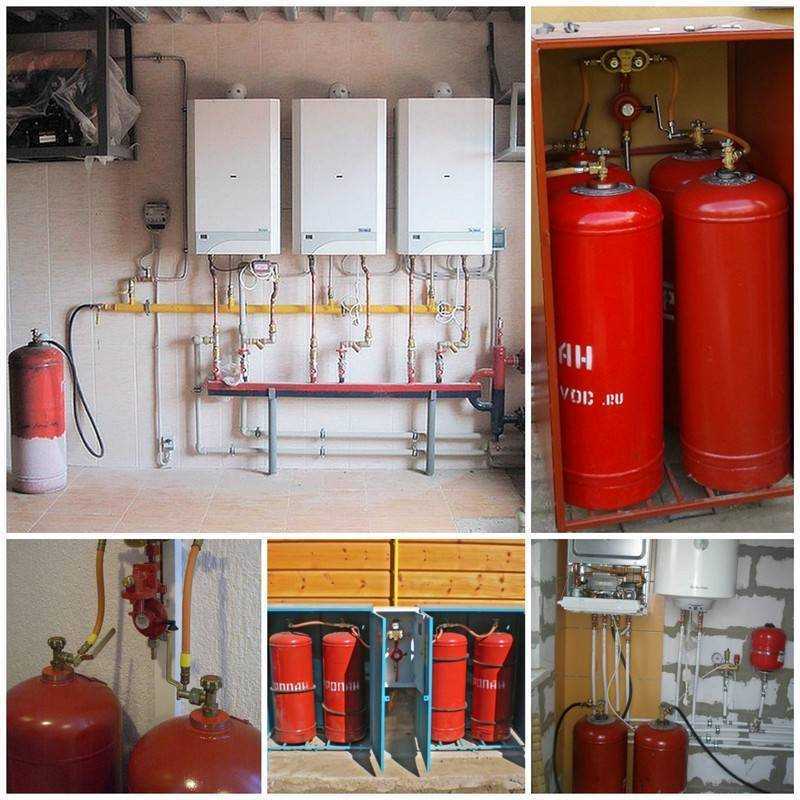

7 Монтаж агрегатов

Установка отопительного котла, работающего на баллонном газе, представляет определенные сложности, поэтому такую работу должны выполнять исключительно специалисты. В последующем обслуживание техники также должны проводить профессионалы, имеющие соответствующее разрешение на работу с газом.

Баллон или группа баллонов подключается котлом с использованием специального редуктора, обеспечивающего пропускную способность на уровне 2 кубометра газа в час. Газовая емкость может иметь один клапан на все баллоны или отдельные регуляторы для каждой установки. При использовании редукторов значительно увеличиваются затраты на монтаж оборудования, но в таком случае обеспечивается максимально возможная безопасность его эксплуатации.

Емкости с баллонами устанавливают в тёплом отапливаемом помещении, проводя через стену патрубок, отвечающий за подачу газа к котлу. Располагать газгольдер необходимо таким образом, чтобы длина подающего патрубка была минимальной. Это гарантирует отсутствие проблем с давлением в системе, а котел будет гарантировано работать без перебоев даже при максимальном потреблении топлива.

Газовый котел на баллонном газе к тепловому контуру с радиаторами отопления подключается с помощью соответствующих фитингов и переходников. Необходимо правильно рассчитать длину трубопровода и количество установленных радиаторов. Такую схему должен планировать профессионал.

После установки оборудования выполняется пробный пуск, позволяющий определить отсутствие протечек газа. При необходимости интенсивность обогрева может увеличиваться или уменьшаться. Настраивается автоматика, которая позволяет оперативно изменять мощность котла, сокращая расход топлива и обеспечивая комфорт проживания в частном доме. В последующем потребуется на регулярной основе выполнять обслуживание техники, в том числе очищать горелку и перезаправлять газовые баллоны.

Такие теплогенераторы станут отличным решением для строений, где отсутствует подключение к центральному газоснабжению. Работа котла полностью управляется автоматикой, благодаря чему обеспечивается экономичность и универсальность его использования. Нужно лишь правильно подобрать агрегат с учётом его мощности и функциональности.

Техника безопасности

Соблюдение норм безопасности – обязательное условие использования баллонного газа. К подобному типу отопления выдвигаются такие требования:

баллоны нельзя устанавливать в помещениях без вентиляции;
хранить обязательно в проветриваемом помещении, под которым нет цоколя или подвала;
баллоны нельзя ронять или оставлять в наклоненном или вертикальном положении;
короб для хранения размещается с северной части дома, где затененность максимальная;
нельзя устанавливать баллоны в помещениях с подвалами и цоколями;
максимально допустимое заполнение баллона – на 80%. Когда температура газа начнет повышаться, его объем увеличивается. Если пространство переполнено, то произойдет взрыв. Даже баллоны самой высокой прочность разорвет, если заполнить его на 90% на морозном воздухе и занести в теплое помещение.

Важно помнить, что смесь пропана и бутана намного тяжелее воздуха. При утечке сжиженный газ всегда накапливается внизу

При этом он не имеет запаха и почувствовать утечку можно не сразу, а только тогда, когда концентрация достигла опасных значений. Поэтому оптимальный выбор – установка баллонов на улице. Монтироваться они должны в вертикальном положении в специальный короб, в котором сверху и снизу сделаны проемы для вентиляции.

Ни в коем случае нельзя опускать баллоны в подвал, цоколь, подпол или погреб, а также в ямы, выкопанные на приусадебном участке!

Баллоны на морозе замерзают. Но для их обогрева запрещается использовать тэны, электронагреватели или греющие кабели.

Для нормальной работы теплообменника требуется подключить его к связке из 4-5 баллонов. При этом нужно соблюдать такие меры безопасности:

использовать для подающего газопровода трубу, толщина стенок которой составляет не менее 2 мм;
там, где труба проходит через стену, она пропускается через защитную гильзу. Диаметр защитной гильзы должен быть на 2-3 см больше диаметра самой трубы. Пространство между трубой и стенками гильзы наполняется монтажной пеной.
Для газопроводов берутся стальные трубы. Толщина их стенок не должна быть меньше 2 мм.
Котел к газопроводу подключается с помощью гибкой проводки. Редуктор присоединяется к газопроводу посредством резиново-тканевого рукава.
Разъемные соединения нужно проверить на утечку. Для этого используется простой метод – обмыливание.

Газовые баллоны зимой

Установка автономной газовой системы на открытом пространстве может привести к значительному падению показателей давления газа в холодные периоды года.

Это, в свою очередь, провоцирует автоматическое отключение котла. Повторное включение и нагрев системы требует повышенного расхода топлива, увеличивая общие затраты на эксплуатацию системы. В случае невозможности постоянного контроля, рекомендуется организация специального места для установки конструкции и хранения резервных или отработанных баллонов.

Выбор места хранения газовых баллонов

Оптимальным вариантом для организации хранения является использование теплоизолированных бытовых помещений, размещенных на территории участка. Если возможность постройки отсутствует или же имеется принципиальное желание установить всю систему внутри помещения, чтобы не выходить из него лишний раз в морозные дни – потребуется специальный металлический шкаф.

Важно учесть, что при хранении или организации системы отопления в гараже – один из наиболее популярных вариантов – поблизости от баллонов не должно быть подвала, погреба или смотровой ямы. Это связано с тем, что возможная утечка приведет к накоплению критической взрывоопасной массы газа в помещениях нижнего уровня

Отдельное помещение

Предписания, регламентирующие технические характеристики бытовых помещений для хранения газовых баллонов, установлены нормами СНиП 2.04.08-87. Ознакомление с данным документом – обязательный этап при организации автономной системы отопления газом частного дома или коттеджа.

Оптимальным выбором считается расположение склада для хранения баллонов поблизости от котла. Это позволяет уменьшить длину подающей магистрали. Помимо этого, помещение должно иметь качественную систему приточного вентилирования. Должно быть оснащено специальными поддонами для установки баллонов. Также следует в обязательном порядке ограничить свободный доступ в помещение посторонних и убрать все легко воспламеняемые материалы и бытовые обогреватели.

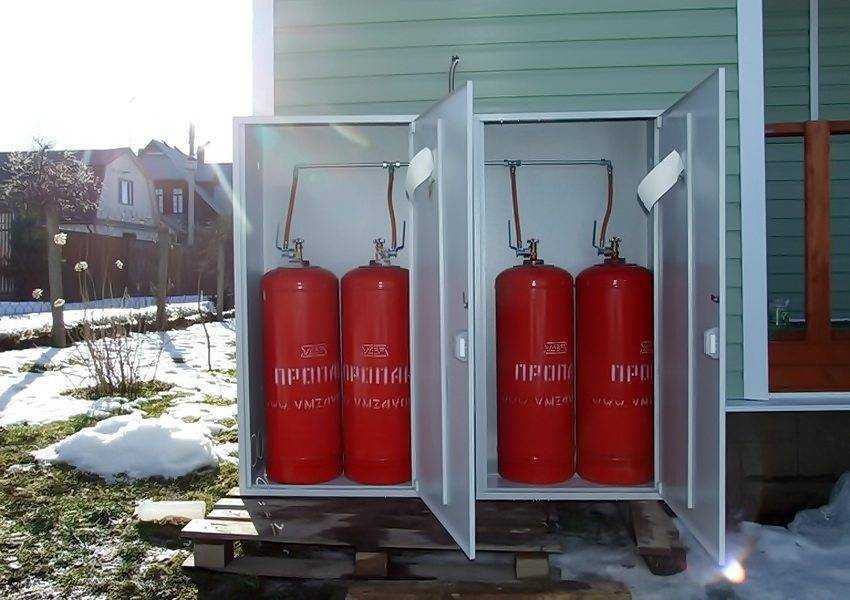

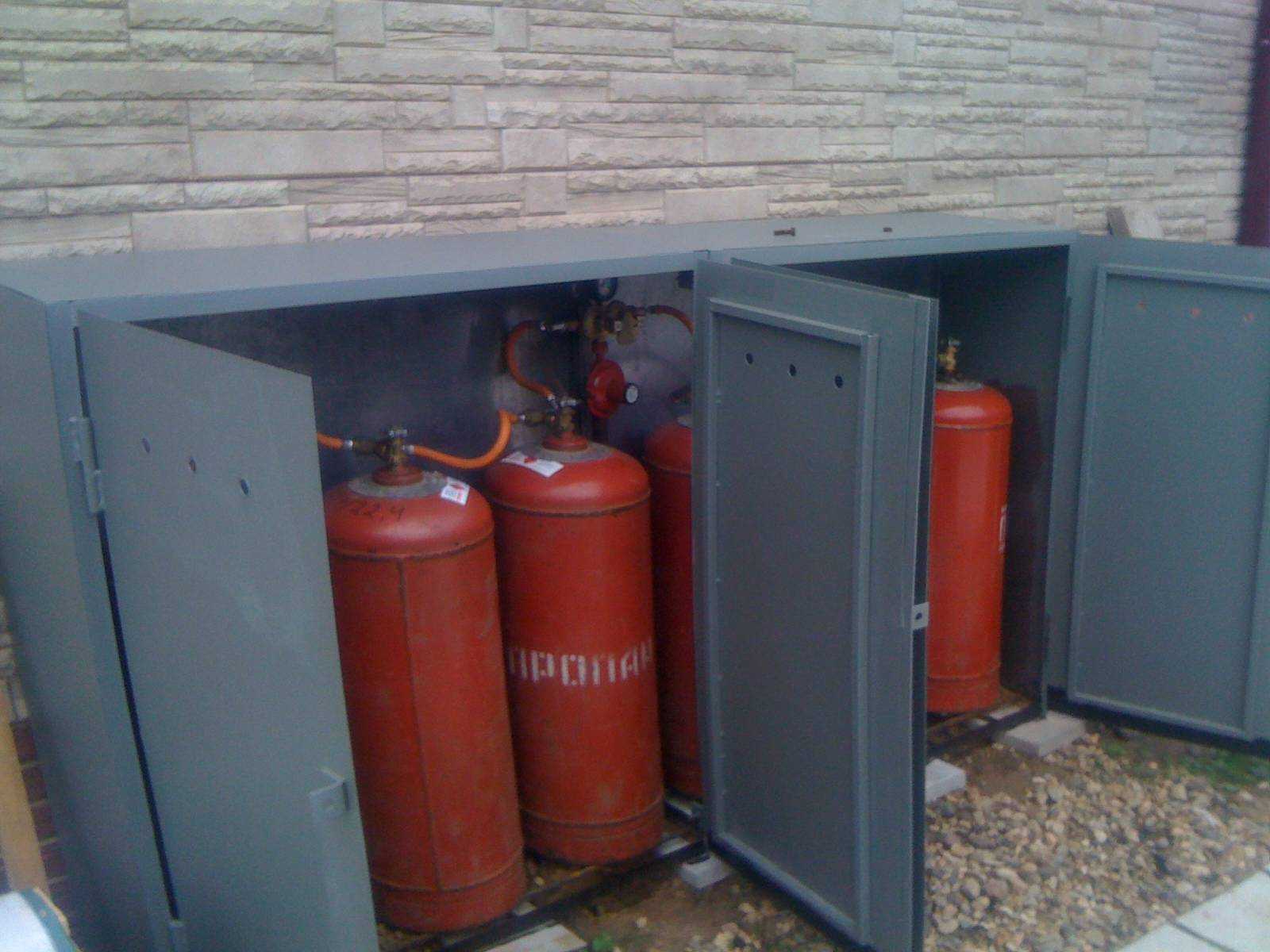

Использование шкафа для хранения

Другой метод хранения, доступный для любого домовладельца, планирующего установку газовой системы – специальный шкаф для баллонов.

Технические параметры, как и в случае с отдельными помещениями, регламентированы законодательно – нормами ГОСТ 15860-84. Приобретая готовый шкаф, следует убедиться, что он соответствует всем обязательным критериям, к числу которых относятся:

наличие вентиляционных отверстий;
отсутствие прямого доступа солнечных лучей;
использование только негорючих материалов;
присутствие элементов, удерживающих баллоны;
наличие замков и предупреждающих надписей.

Согласно требованиям безопасности, допускается хранение в одном шкафу не более чем двух резервных баллонов с газом. Сама конструкция должна устанавливаться на заземленный и оснащенный вентиляционными каналами фундамент. Его площадь должна превышать габариты шкафа на 0,15 – 0,2 м.

Пропан-бутан

Сжиженный газ для хранения в частных газгольдерах доставляют специальные ввтоцистерны-газовозы. Если газ используется для отопления дома, то газгольдер придётся заправлять один-два раза в год.

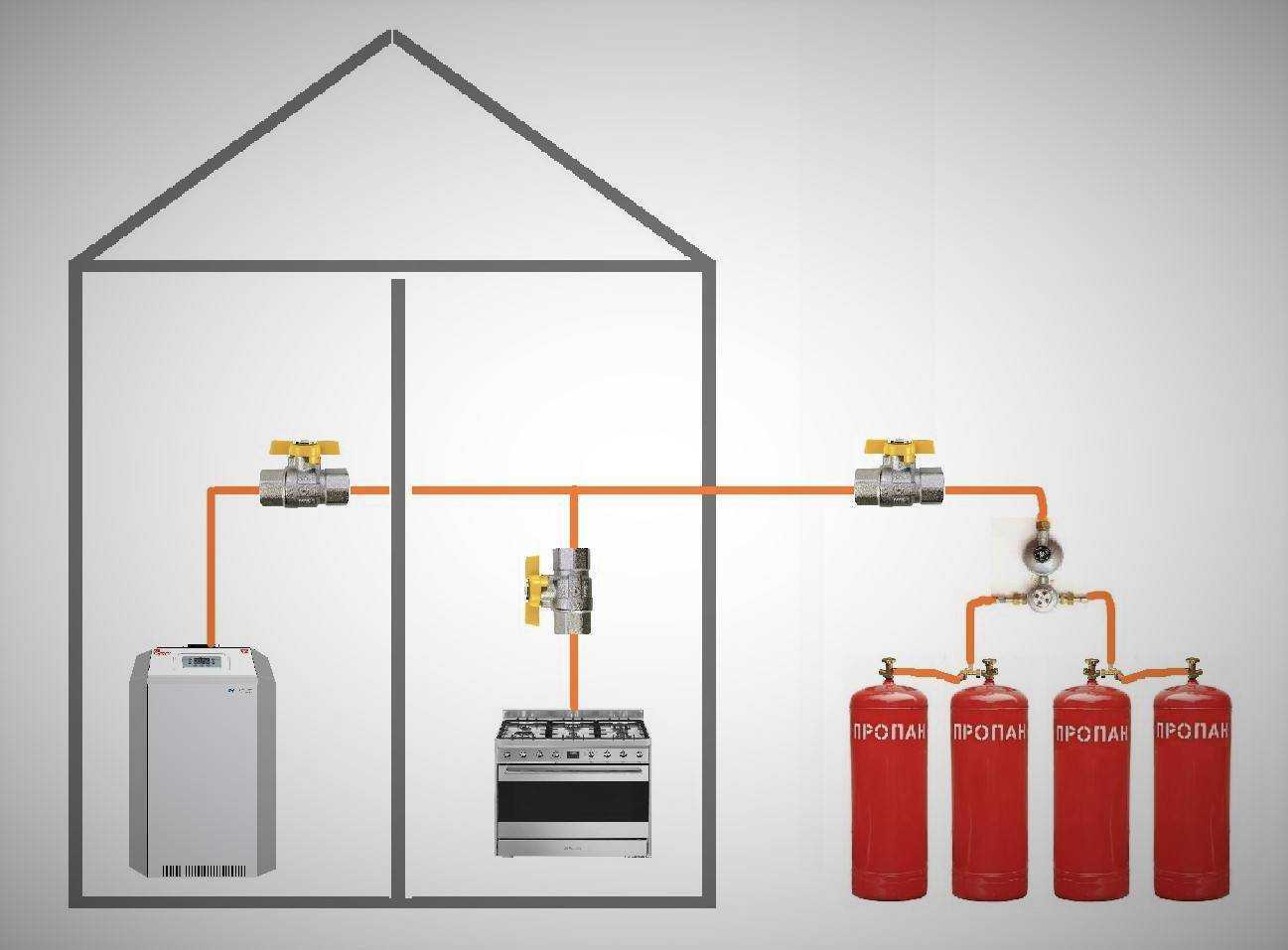

Системы автономной газификации частных домов, как правило, работают не с природным газом, а со сжиженной пропан-бутановой смесью — той же самой, которую используют для заправки газовых автомобилей.

Дело в том, что природный газ, который подаётся по магистральным газопроводам, гораздо труднее хранить, чем пропан-бутан. Он сжижается при температуре -160°C под давлением 200 бар. Поддерживать такие условия непросто. Кроме того, сжиженный природный газ сложно достать , тогда как сжиженный углеводородный газ (пропан-бутан) есть почти на каждой автозаправочной станции.

У пропан-бутановой смеси есть свои неоспоримые достоинства: она «калорийнее» природного газа. При сжигании пропан-бутана выделяется втрое больше энергии, чем при сжигании природного газа (28,4 кВт/м3 против 9,4 кВт/м3). Это делает его самым выгодным топливом после природного газа.

Минусы тоже имеются: при морозе в резервуаре образуется конденсат, препятствующий нормальной подаче газа. Чтобы избежать этого, газгольдеры в России устанавливают на такой глубине, где температура никогда не опускается ниже нуля.

Специальный резервуар для хранения сжиженного газа (пропан-бутан), установленный под землёй.

Отсек, в котором располагается оборудование газгольдера: редуктор, заправочный клапан, уровнемер, манометр и т.д.

Современные подземные газопроводы изготавливаются из полиэтиленовой газовой трубы. Надземные и внутренние газопроводы делают из стали.

Служит для вывода газопровода из-под земли и состоит из трубы, крана и сильфонного компенсатора.

Газовый котёл

Водонагреватель

Газовая плита

Радиатор

Это интересно: Клей ПВА — состав, технические характеристики

Организация отопления от газовых баллонов

В системе газового отопления неотъемлемой его частью является использование газового котла или газовой колонки. Это оборудование работает либо на чистом сжиженном пропане, либо на его смеси с бутаном. Обработанный газ под высоким давлением принимает жидкую форму, после чего им заполняются специальные металлические баллоны.

Отопление в частном доме газовыми баллонами – один из наиболее распространенных методов организации временного источника тепла в ситуациях, когда в ближайшей перспективе планируется проведение центрального газопровода. В сочетании с электрическими конвекторами стоимость организации и эксплуатации системы значительно снижается.

Выбирая систему отопления с использованием сжиженного газа, нужно учитывать параметры площади дома и уровня теплоизоляции внешних стен. Отопление загородного дома от газового баллона эффективно и выгодно для объектов не более 150 м², сделанных на совесть – без щелей и дыр в кровле. Иначе расход газа будет слишком велик, как и общие затраты на него.

Это зависит не только от величины здания, но и от особенностей конструкции устанавливаемой системы.

Существует несколько наиболее распространенных видов баллонов, классифицируемых по своим характеристикам на основании ГОСТ 949-73. Самыми популярными – емкостью в 5, 10 и 50 литров.

Расход топлива для согревания площади в 100 м² на протяжении полугода, при использовании стандартного газового оборудования на 6 баллонов, потребует примерно 3,5 – 5 тонн. Использование дополнительных автоматических датчиков, регулирующих режим работы газового котла, позволяет увеличить КПД почти в два раза. С их помощью система будет переходить на экономный режим до достижения нужного уровня температуры воздуха в помещении. Либо в соответствии с заданными параметрами таймера.

Что нужно для подключения

Для организации автономной системы отопления потребуется приобрести несколько составляющих, к числу которых относятся:

газовый котел, оснащённый форсунками;
редуктор, отвечающий за преобразование и поддержание давления;
рампа, обеспечивающая соединение газовых баллонов и других элементов системы;
запорная арматура, необходимая для управления поступлением газа.

Помимо этого, для установки системы необходимо подготовить отдельное место. Оно должно соответствовать всем нормам и требованиям безопасности, предъявляемым при газовом отоплении от баллонного газа.

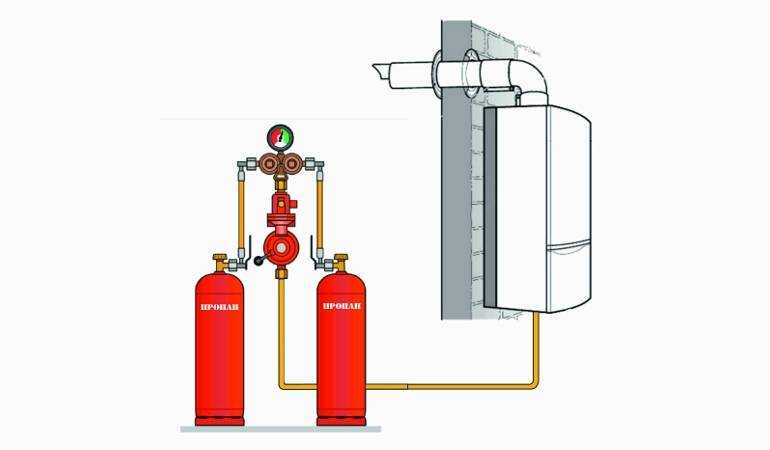

Схема подключения к котлу

Подключение газового котла к баллонному газу осуществляется при помощи редукторов, отвечающих за регулирование давления топлива. Допускается использование как одного общего редуктора, так и отдельных устройств для каждого из емкостей. Второй вариант более безопасен, но обойдется чуть дороже.

Норма расхода топлива за один час при использовании редуктора должна составлять около двух м³. При этом подключение сразу нескольких баллонов одновременно обеспечивает возможность снижения периодичности заправки. Для соединения нужна рампа. Это специальный коллектор, позволяющий эффективно распределить содержимое топливо по основным и резервным емкостям.

При запуске системы, сначала в расход пойдет запас из основной группы. Когда топливо в ней подойдет к концу – рампа, уведомив владельца с помощью особого сигнала, автоматически переключится на резервную. Когда заправка газом баллона на 50 литров будет завершена и они вновь будут подключены к рампе – система вновь перейдет на основную группу.

Толщина профиля труб, используемых для организации системы автономного отопления с помощью газа, должна быть не меньше 2 мм. Стеновые скважины в обязательном порядке должны заполняться монтажной пеной. А участки трубы, проходящие сквозь них – закрываться дополнительным чехлом. Соединение котла с трубами осуществляется через гибкую подводку, а коммутация с редуктором – через резиновый шланг.

Расход газа с баллонов

Однако не стоит забывать, что в подобном режиме система функционирует только на стадии разогрева. В остальное время, при правильных настройках, потребление топлива снижается в 3 – 4 раза, и составляет не более 10 – 11 кг в сутки для поддержания температуры на уровне + 22ºС.

Принципы заправки баллонов

Основным фактором, который необходимо учитывать при заправке стандартных баллонов, является расширяемость газа при нагревании. Из-за этого допускается заполнение стандартного 50-литрового баллона только на 80% от общего объема, предупреждающее взрыв конструкции в случае незапланированного значительного повышения температуры. Это же касается и выработки топлива – общий уровень опустошения не должен превышать 90%.

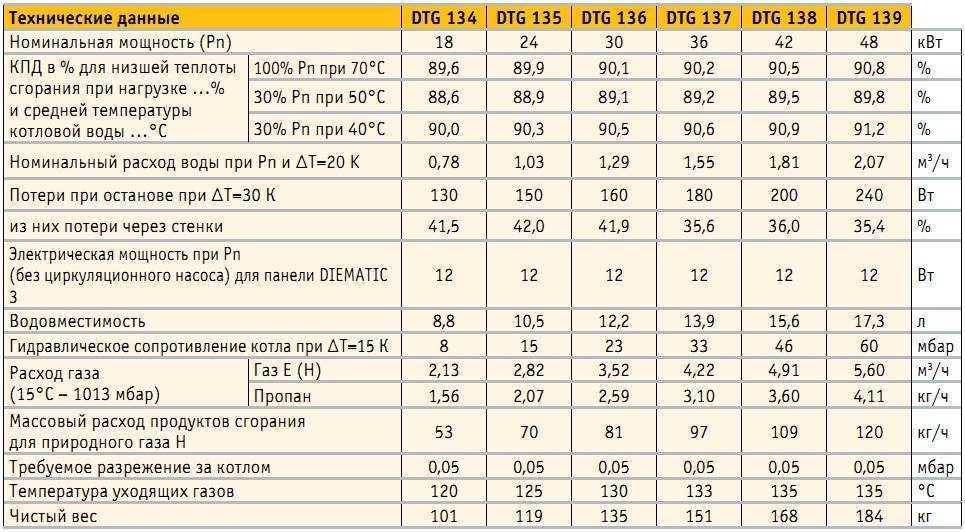

Расход

Если вы намереваетесь производить отопление загородного дома газовыми баллонами, следует провести подсчет расхода газа. Обычно котел для получения 1кВт энергии тепла, требует 0,12 кг/час газа. Если здание имеет площадь в 100 м2, тогда требуемая мощность котла должна составлять 10кВт, а расход газа для отопления дома равняется 1,2 кг/час. Как можно видеть, расход газа достаточно солидный и если котел будет потреблять такое количество газа круглые сутки, то подобный способ отопления будет нерентабельным.

*Но если котел настроить правильно, можно значительно сократить использование газа, поддерживая при этом в доме нужную температуру в которой вам будет комфортно находиться. Максимальный расход топлива в этом случае, будет наблюдаться лишь при разогреве отопительной системы.

Также многое зависит от качества утепления дома. Ведь если здание утеплено плохо, то отопление придется включать на большую мощность, чтобы добиться температуры, при которой можно будет чувствовать себя комфортно. А это значит, что и газ будет расходоваться значительно быстрее. Как правильно утеплить здание, вы можете увидеть на представленном ниже видео.

Добиться неплохого сокращения расхода сниженного газа, можно оснастив котел автоматикой. Она отвечает за регулирование потребления топлива в зависимости от температуры в доме. Также многое зависит от времени суток. Благодаря установленной автоматики, расход можно снизить примерно на 30%. В среднем одна емкость будет расходоваться примерно за 5 дней, а на месяц потребуется около 7 единиц. То есть, благодаря наличии автоматического управления появится возможность неплохо сэкономить.

Если баллонами с газом отапливать на частный, а дачный дом, в котором люди живут лишь время от времени, то потребление газа будет и вовсе не большим. Если люди в нем отсутствуют, можно выставить котел на температуру в +8 градусов. Можно и немного ниже. Главное, чтобы температура в здании была положительной. При такой температуре расход газа в неделю может составлять менее одного баллона.

Теоретическая часть

Обогрев производится при помощи газа:

бутана;
пропана.

Газ сжижается, загоняется в баллоны и в таком состоянии поставляется на производства и в частный сектор.

Так как в газообразном агрегатном состоянии газ занимает большой объем при малом количестве, то в результате его обработки большим давлением он переходит в жидкое состояние. Это позволяет закачать в баллоны газ большего объема.

Баллон подключается к отопительному котлу через редуктор (устройство для понижения давления в системе).

Редуктор для подключения

Газ, выходящий из баллона, проходит через редуктор и в результате быстрого снижения давления возвращается в свое первоначальное (газообразное) агрегатное состояние. В котле он сжигается, выделяя большое количество тепла.

Преимущества газобаллонного отопления дома

Топливо: чистое (экологически) и отвечает всем нормативам и стандартам.
Автономность.
Относительная стабильность: давление в трубах не скачет и не меняется.
Простая эксплуатация и легкость в управлении.
Расходы топлива минимальны.

При строительстве новой и реконструкции старой постройки нужно скрупулезно продумать отопление дачи газовыми баллонами, которое в последние годы становится еще популярнее.

Кроме этого, от отопительной системы на газовых баллонах можно осуществить снабжение вашей загородной недвижимости горячей водой.

Газовое отопление загородного дома используют в случаях, когда нет возможности подключить дачу к магистральному газопроводу.

Отопление газовыми баллонами имеет высокий КПД, так как сжиженный (природный) газ очень быстро, почти мгновенно, переходит из одного агрегатного состояния в другое (из жидкости в газ).

Котел, работающий на сжиженном газе

Такое отопление загородного дома газовыми баллонами по-настоящему является автономным, так как баллоны с природным газом можно привезти даже в избушку лесника и там организовать отопление от газового баллона.

Индивидуальное отопление загородного дома баллонным газом дает возможность:

прогревать внутренние помещения и комнаты;
использовать разогретую системой воду на свои непосредственные нужды (через теплообменник).

На сегодняшний день многие предпочитают использовать пропан-бутан в баллонах. Он наиболее востребован, так как у него больше преимуществ.

Таких как:

доступность;
высокая теплота сгорания;
безопасность;
простота эксплуатации;
долговечность оборудования;
возможность замены горелки на вариант для природного газа;
работа в автоматическом режиме.

Благодаря этим преимуществам владельцы загородной недвижимости имеют:

надежное;
экономически выгодное;
непрерывное отопление дома от газового баллона.

Большой плюс дает возможность включать автономное отопление дома на газовых баллонах со сжиженным газом в любой момент. И тогда, когда дом еще строится и когда дом уже давно построен и вы уже полностью в нем обжились.

Отопление газовыми баллонами возможно и тогда, когда вам стало неприемлемо экономически или эстетически использовать другие виды отопления. Например: дизельное топливо (дорожает с каждым днем); дрова (копоть, дым).

Соединение нескольких баллонов

Когда вы используете отопление на газовых баллонах, вы должны прислушиваться ко всем рекомендациям и советам мастеров и людей, которые используют отопление на баллонном газе не первый год (см. Газовое отопление в деревянном доме: варианты реализации и техника безопасности)

Во многих магазинах можно приобрести горелку, рассчитанную на работу от баллонов со сжиженным газом.

Есть множество вариантов выбора, но лучше всего выбирать горелку мощностью примерно 10-20 кВт, в зависимости от общего объема прогреваемых помещений.

Баллон сжиженного газа подключают к купленной горелке через специальный редуктор (покупается отдельно), который должен расходовать от 1,8 куб/м до 2 куб/м в час (обычный использует 0,8).

Если использовать горелку, которая рассчитана на работу от магистрального газа — возникнет необходимость регулировки клапана для пропорциональной подачи газа, так как давление в магистрали на порядок ниже и отверстие в клапане больше.

К каждой горелке, которая рассчитана на отопление дома баллонным газом прилагается инструкция, в которой вы найдете описание этой регулировки.

Можно, конечно, применить и газовую плиту старого, советского образца (для экономии), но в ней также придется заменить жиклер (см. фото)

Жиклеры газовой плиты

на другой (с более мелким отверстием).

Все методы, способы и инструкции, как это осуществить вы можете найти в статьях и на форумах в интернете или посмотреть видео о переустановке жиклеров.

Водяное отопление

Использовать воду как теплоноситель для отопления начали в конце 18 века. Французский инженер Боннеман создал обогреваемый инкубатор с естественной циркуляцией жидкости. В России до 1917 года такую систему могли позволить себе лишь богатые люди и доходные дома. Остальные жители для обогрева использовали дровяную или угольную печь.

Сейчас вода или химические жидкости — наиболее распространенный теплоноситель в отопительных системах как многоквартирных, так и частных домов.

Вода обладает максимальной теплоемкостью среди всех известных веществ — 4,18 Дж/гК. Медленно нагреваясь, она так же медленно отдает энергию окружающему пространству. Это самый эффективный тепловой аккумулятор, который сглаживает перепады температуры в масштабах планеты.

Вода или антифризы, нагретые газовым котлом, движутся по трубам к приборам отопления, где передают тепло окружающему пространству посредством излучения. В процесс включается перенос энергии конвекцией между нагретыми слоями воздуха.

Системы отопления с жидким теплоносителем отличают:

длительный срок эксплуатации;
возможность использования различных видов топлива в универсальных котлах;
долгое сохранение тепла в помещении при остывании воды в радиаторах;
равномерный прогрев батарей;
простое обслуживание.

Недостатки водяных систем:

монтаж трубопровода и радиаторов достаточно трудоемок;
при перерывах в работе зимой трубопровод может повреждаться;
в открытых системах, где вода испаряется в расширительных баках, требуется регулярная подпитка;
длительное присутствие воды вызывает коррозия металлических деталей, выпадение нерастворимого осадка;
при перепадах давления образуются воздушные пробки.

Некоторые недостатки устраняют применением дистиллированной воды или антифриза. Это приводит к удорожанию эксплуатации, но предохраняет от поломок и образования течей.

Организация теплоснабжения от баллонов с газом

Чтобы выполнить отопление на газу на баллонах, необходимо подобрать оптимальный котел, потому как не каждое оборудование способно применять в качестве источника тепла сжиженный газ. Чтобы это сделать требуется специализированная горелка, которая рассчитана на работу от баллона. Лучше подбирать устройство мощностью 10-20 кВт, в зависимости от площади обогреваемых помещений.

Подключение котла на газе к баллону делается при помощи специализированного редуктора. Расход составляет приблизительно 1,8-2 м? в час, в случае привычного редуктора – 0,8 м?/час.

Можно применять и горелку, приготовленную для работы от магистрального трубопровода, но в данном случае приходится настраивать клапан для гармоничной газоподачи, потому как в магистрали давление ниже. Более того, в данных устройствах отверстие в клапане больше. Каждая горелка, которая рассчитана на теплоснабжение газом из баллонов, изменяется по-своему. Детальное описание можно отыскать в инструкции к этому оборудованию. Чтобы сэкономить можно применять и старые котлы, однако в них нужно сменить жиклер на иное изделие, у которого очень мелкое отверстие.

Во время покупки горелки следует учесть, что не во всех магазинах пытаются реализовать более недешевые устройства, доказывая это тем, что подобранное изделие не заработает от сжиженного газа. В данном случае необходимо взглянуть инструкцию к выбраному прибору.
