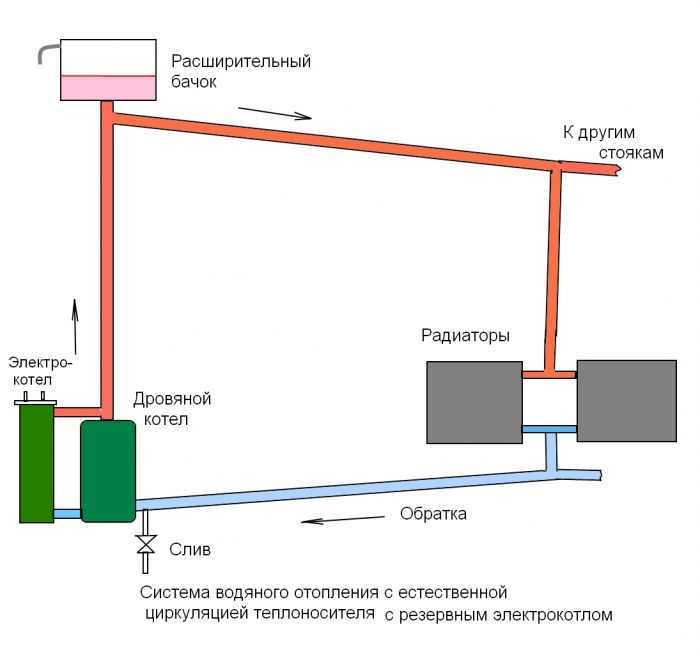

Система отопления с естественной циркуляцией теплоносителя

Как выглядит схема отопления с естественной циркуляцией одноэтажного дома

Качественное отопление зданий жилого назначения в осенне-зимний период является главным фактором создания комфортных условий проживания. Состоит система теплоснабжения из источника тепла, труб и обогревательных агрегатов. В домах с индивидуальным отоплением и частном секторе более активно применяется отопительная система с естественной циркуляцией. Рассмотрим, какие бывают схемы теплоснабжения с естественной циркуляцией теплоносителя более подробно.

Часто можно встретить такие понятия, как схема самотечная и схема гравитационная система отопления – все это является синонимом схемы системы с естественной циркуляцией. Данные термины обозначают единый принцип построения системы – отсутствие насоса. Системы теплоснабжения с естественной циркуляцией иметь могут верхний розлив и нижний. Но схема отопления верхний розлив используется чаще.

Открытый тип

Принцип функционирования тот же, что и у закрытого варианта. Но в этом случае излишки теплоносителя вытесняются в бак открытого типа, который монтируется под потолком помещения или на чердаке.

Открытый бак представляет собой резервуар с негерметичной крышкой, который снабжают аварийным переливом – трубой, выведенной за пределы чердака на улицу или подключенной к канализации .

К недостаткам открытой системы относится постоянное поступление кислорода в теплоноситель, что ускоряет коррозию металла, из которого изготовлены элементы контура. Происходит и завоздушивание трубопровода – чтобы избежать этого, радиаторы крепят под небольшим уклоном и в верхней части монтируют автоматические воздухоотводчики – краны Маевского.

Помимо этого, жидкость из бака открытого типа испаряется и требуется регулярно подливать воду, чтобы открытая система могла нормально функционировать. Подливают воду в бак вручную из ведра, либо подводят водопроводную трубу с вентилем.

Преимущества баков открытого типа – доступная стоимость и возможность своими руками изготовить резервуар необходимых габаритов.

Двухтрубный контур

Конструктивные особенности самотечного двухтрубного контура:

для подачи и обратки монтируются отдельные трубы;
труба подачи подключается к каждому прибору отопления через отдельный входной отвод;
труба обратки подсоединяется к каждому прибору отопления отдельно.

Двухтрубная самотечная система отопления частного дома отличается от однотрубной тем, что во все радиаторы подается не успевший остыть теплоноситель, благодаря чему:

тепло в доме распределяется равномерно;
не требуется увеличивать количество секций в радиаторе с целью улучшить обогрев;
легче регулировать температуру в системе;
для монтажа трубопровода требуются трубы меньшего диаметра, чем для однотрубного контура;
отсутствуют жесткие требования к соблюдению уклона при монтаже элементов системы – некоторые отклонения от расчетных значений не критичны.

Двухтрубная система отопления с разводкой верхней и нижней проста в монтаже и эффективна, ее можно использовать для обогрева двухэтажного дома.

Трубы, расширительный бак и комплектующие системы отопления

Кроме котлов в любой схеме водяного теплоснабжения одноэтажного дома должны присутствовать и другие обязательные компоненты. К ним относят трубы, радиаторы, группы безопасности расширительные баки.

Выбор элементов напрямую зависит от схемы разводки труб, метода движения теплоносителя (гравитационный или принудительный), а также бюджета организации теплоснабжения. Рассмотрим минимальную комплектацию системы для схем отопления одноэтажного частного дома с насосом и двухтрубной разводкой труб:

Трубы. Для принудительной циркуляции можно использовать полипропиленовые модели диаметров от 16 до 24 мм. В гравитационной системе это показатель должен быть не менее 369 мм. Поэтому для нее оптимальным вариантом будут стальные трубопроводы;
Расширительный бак. Для водяного отопления одноэтажного дома с естественной циркуляцией это обычная емкость с двумя патрубками подключения. Она устанавливается в самой высокой части схемы. В закрытых системах применяют мембранные расширительные баки, монтируемые на обратной трубе перед циркуляционным насосом;
Группа безопасности – выбор и монтаж воздухоотводчика и спускного клапана. Обязательные компоненты для закрытого теплоснабжения, в котором давление не равно атмосферному.

Помимо этих элементов в схеме могут предусматриваться и другие. В частности – запорная арматура. Она необходима для ограничения поступления теплоносителя на определенных участках системы. Для оптимизации нагрева радиаторов монтируются терморегуляторы. В обязательном порядке в обвязке батарей следует установить краны Маевского. Они предназначены для своевременного удаления воздуха из отопительной системы.

Если же все вышеописанные варианты являются неприемлемыми – можно рассмотреть возможность установки пленочного электрического отопления или конвекторов. Они актуальны для одноэтажных домов с непостоянным проживанием. Несмотря на большие затраты на обслуживание (стоимость электроэнергии), электрическое отопление характеризуется низкой инертностью и независимостью от первоначальной температуры в помещении.

В видеоролике показана схема организации однотрубного отопления одноэтажного дома:

Как вам статья?

Мне нравитсяНе нравится

Причины отсутствия циркуляции воды

Часто пользователи одно- или двухэтажных домов сталкиваются с такой ситуацией, когда обогреватели начинают работать менее эффективно. Если нет циркуляции в системе отопления, на то могут быть свои причины.

Отсутствие циркуляции в системе теплоснабжения может быть вызвано:

Загрязнением системы. Батареи необходимо периодически промывать, иначе конструкция может забиться по всему диаметру. Если такое произошло, придется менять трубы.
Диаметр труб слишком маленький. А чем диаметр труб меньше, тем гидравлическое сопротивление больше. Это тоже может быть причиной того, что нет циркуляции в радиаторе отопления либо она есть, но очень слабая.
Завоздушиванием обогревателя. Для решения такой проблемы устанавливают краны Маевского.

Очень часто в системах теплоснабжения с естественной циркуляцией устанавливают насосы мокрого типа мощностью до 40-60 Вт. Более подробно о работе тепловых насосов для отопления можно прочитать здесь. Это один из вариантов, как улучшить циркуляцию воды в системе отопления дома. Помимо этого насосы могут помочь сэкономить до 25% затрат.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Паровое отопление: достоинства и способы установки Инфракрасное отопление дома: плюсы и минусы Независимая и зависимая система отопления: достоинства и недостатки Автономное отопление квартиры и частного дома

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Выбираем котел отопления для одноэтажного дома

Виды отопительных котлов

Следующим важным этапом планирования схем разводки отопления одноэтажного дома является подбор котла. Он должен обеспечить нагрев воды в трубах и при этом иметь высокий показатель КПД.

Если одноэтажный дом не будет с печным отоплением – необходимо выбрать оптимальный тип котла. В настоящее время производители предлагают несколько видов этого оборудования, отличающихся используемым энергоносителем, комплектацией и функциональностью. Рассмотрим основные критерии выбора котла для правильной организации отопления в одноэтажном частном доме своими руками:

Тип используемого топлива – газ, уголь, дрова, дизельное топливо, пеллеты. Это зависит от доступности и стоимости каждого вида энергоносителя;
Комплектация. Наиболее рациональными считаются схемы теплоснабжения одноэтажного дома с двухконтурным котлом. Он включает в себя не только расширительный бак и циркуляционный насос, но и обеспечивает горячее водоснабжение. Однако стоимость такого оборудования значительно выше, чем у простых твердотопливных котлов;
Тип монтажа – настенный или напольный. Газовые котлы относительно небольшой мощности (до 30 кВт) можно установить на стену. Все твердотопливные модели поставляются только в напольном варианте.

Немаловажным фактором является стоимость оборудования. Следует учитывать, что в схеме отопления одноэтажного частного дома необходим насос, если его нет в комплектации котла.

На практике для организации теплоснабжения одноэтажного дома своими руками могут использоваться как газовые, так и твердотопливные модели котлов. Все зависит от доступности энергоносителя.

Для твердотопливных котлов необходимо отдельное помещение с принудительной циркуляцией. В нем нельзя хранить горючие материалы, в том числе и топливо.

Особенности расчета

Расчет системы отопления с естественной циркуляцией значительно сложнее подготовки проекта отопительной системы с принудительной подачей теплоносителя. Так как давление в контуре отсутствует, на работоспособность системы напрямую влияет количество поворотов трубопровода, угол уклона каждого отрезка. Неправильный расчет или погрешности в монтаже отражаются на функциональности контура.

При расчете безнасосного контура принимается во внимание:

минимально допустимый угол уклона;
материал изготовления труб и их диаметр;
принцип подачи теплоносителя;
разновидность теплоносителя.

Схемы разводки открытой системы

Если используется контур с естественным током жидкости или открытая система отопления с принудительной циркуляцией, схема разводки может быть следующей:

Однотрубная схема самая простая в монтаже. Для ее устройства требуется минимальное количество труб. Для открытых контуров с естественным током это отличный вариант. Но поскольку в контуре приборы располагаются последовательно, температура носителя снижается в каждом последующем приборе, что приводит к неравномерному прогреву дома. То есть комнаты, которые наиболее удалены от котла, будут отапливаться хуже. Этот вариант подходит для компактного небольшого дома.

Двухтрубная разводка нуждается в предварительной разработке схемы. Такие контуры требуют намного больше труб для их устройства, зато все помещения дома обогреваются равномерно. Кроме этого, при необходимости можно отключать от контура отдельные помещения, которые в данный момент отапливать не планируется

В таких разводках важно правильно подбирать диаметр труб.

Коллекторная разводка самая сложная, но и наиболее удобная. При этом к каждому радиатору идет собственная подача теплоносителя от общего коллектора

Из-за больших затрат на материалы такие разводки почти не применяются в контурах открытого типа.

Что такое открытая система отопления?

Система отопления открытого типа отличается тем, что в контуре нет избыточного давления, которое создается искусственно. Как правило, там используется расширительный бак открытой разновидности. Он располагается в наивысшей точки разводки и компенсирует расширение жидкости при ее нагреве. Такой бачок одновременно выполняет функции воздухоотводчика, удаляя скопившиеся в жидкости газы. Кроме этого, вода, постоянно присутствующая в баке, защищает контур от попадания воздуха.

Принцип работы, преимущества и недостатки

Если решено делать отопление открытого типа, то в качестве теплоносителя может использоваться только вода. Если в контурах с принудительной циркуляцией за движение жидкости отвечает насос, то при естественной циркуляции используются принципы термодинамики. Вода по трубам движется за счет разной плотности холодной и горячей среды, а также за счет уклона труб.

Излишки разогретого теплоносителя попадают в открытый расширительный бак. Благодаря ему автоматически стабилизируется давление.

Работа всей системы подразделяется на два этапа:

подача жидкости от котла к батареям;
обратная подача теплой жидкости в расширительную емкость, где она остывает и после этого попадает в котел.

Преимущества отопления открытого типа:

Основное достоинство – надежность. Кроме котла, в таком контуре просто нечему выходить из строя. Срок службы такого отопления растягивается на десятилетия.
Схема открытой системы отопления достаточно простая. Она легко монтируется благодаря отсутствию сложных узлов.
Контур не нуждается в предварительной настройке и отладке. После заполнения водой труб просто включают котел. Пока он работает, жидкость циркулирует, если котел выключили, ток жидкости останавливается.
При работе с естественным движением воды нет никаких вибраций и шумов.
Открытая система отопления с циркуляционным насосом считается универсальной. Ничто не мешает дополнить обычную разводку насосом. При перебоях с подачей электроэнергии перевод системы в энергонезависимый режим происходит переключением кранов.
Благодаря саморегулирующемуся отоплению в помещении постоянно поддерживается оптимальная комфортная температура.

Среди недостатков стоит назвать следующее:

Отопление открытого типа не подходит для использования в большом доме, потому что при удалении от котла на 30 м в контуре создается статическое равновесие, что недопустимо.
Инертность системы – еще один недостаток. Она очень долго запускается в работу из-за необходимости создания природного тока жидкости, что сложно при значительном объеме воды в отопительном контуре.
Для сборки понадобятся трубы разного диаметра, в том числе и большого, а также всевозможные переходники и другие дополнительные материалы.
Необходимость создания определенного уклона трубопровода. В некоторых домах это просто невозможно сделать.
Расширительный резервуар нужно устанавливать только на чердаке, поэтому это помещение приходится хорошо утеплять, чтобы защититься от замерзания воды.
В ходе работы открытого отопления теплоноситель постоянно испаряется, поэтому нужно следить за его уровнем. Для решения этой проблемы используют слой масла на поверхности воды в расширительной емкости или устанавливают поплавковый клапан.
Открытая система отопления с насосом во время работы издает шум и вибрации.
Из-за контакта теплоносителя с воздушной средой он насыщается кислородом, что приводит к коррозии труб, радиаторов и фитингов.

Выбор теплоносителя

Теплоносителем может служить вода или антифриз. Для самотечной системы предпочтительнее использование воды, поскольку у антифриза выше плотность и меньше теплоотдача, для его нагрева требуется больше тепловой энергии – то есть, расход топлива выше. Если в системе устанавливается мембранная буферная емкость, ее объем должен быть больше, чем у бака для теплоносителя-воды, так как антифриз расширяется сильнее.

Использование «незамерзайки» имеет смысл в том случае, если дом в зимний период отапливается нерегулярно с большими перерывами. В этом случае воду пришлось бы постоянно сливать, чтобы трубы не разорвало при перемерзании.

Функционирование самотечной системы

Схема отопления частного дома с естественной циркуляцией обладает рядом достоинств:

нет потребности в покупке дорогостоящего оснащения;
энергонезависимость (подбирается соответствующий котельный агрегат);
монтаж легко осуществить собственными руками;
нетребовательность в обслуживании.

Циркуляция в такой системе обеспечивается за счет того, что плотность жидкости в результате нагревания уменьшается (она становится легче), а в ходе остывания плотность возвращается к первоначальной.

В самотечной конструкции практически отсутствует давление – расчеты показывают, что на 10 метров напора водяного столба давление составляет 1 атмосферу. Таким образом, гидростатическое давление в отопительной системе одноэтажного сооружения составит 0,5-0,7 атм. а в трубопроводе двухэтажного дома – не превысит 1 атм.

Гравитационная циркуляция происходит благодаря расширению и уменьшению плотности нагреваемого теплоносителя – он поднимается по вертикальному разгонному участку и с верхней точки перемещается вниз по трубопроводу, смонтированному с уклоном и проходящему через последовательно подключенные приборы отопления, на пути обратно к котлу.

К трубопроводу с самотечным перемещением воды подсоединяется расширительный бак – резервуар для «излишков» теплоносителя, который образуется за счет теплового расширения жидкости. Буферная емкость (мембранная или открытая) монтируется в верхней точке контура на подающую трубу.

Отопительная самотечная система способна функционировать в комплексе:

С водонагревателем косвенного нагрева. Если бойлер установить в верхней части системы ниже расширительного бака, нагрев воды для ГВС будет осуществляться без использования электрооборудования. При невозможности такого монтажа бойлер комплектуется насосом и ставится обратный клапан, который предотвратит рециркуляцию теплоносителя.
С теплым полом. На проложенный в полу контур устанавливается циркуляционный насос. При временном отключении электроснабжения комната продолжит обогреваться настенным радиатором.

Закрытый тип

Закрытая система безнасосной циркуляции теплоносителя с успехом применяется для отопления одноэтажного и двухэтажного дома. Функционирует она следующим образом:

при расширении теплоносителя излишки жидкости вытесняются из отопительного контура;
жидкость попадает в расширительный бак мембранного типа – это закрытая емкость с эластичной мембраной, которая разделяет предназначенную для теплоносителя часть и секцию бака, заполненную воздухом или азотом;
нагретая жидкость растягивает мембрану, сжимая газ во второй секции бака, при остывании теплоносителя газ расширяется и выталкивает жидкость обратно в систему, в результате чего водяной контур постоянно остается заполненным.

Установка мембранного бака в самотечный отопительный контур снижает риск коррозии металлических элементов системы. Но в России такое решение используется относительно редко, так как стоимость мембранного бака в разы превышает затраты на покупку или самостоятельное изготовление емкости открытого типа.

Особенности организации отопления одноэтажного дома

Общая схема водяного отопления

Уже на первом этапе владелец здания может столкнуться с некоторыми проблемами. Первая из них – выбор оптимальной схемы теплоснабжения. Чаще всего организовывается водяное отопление в одноэтажном частном доме. Но возможны и другие варианты поддержания оптимальной температуры в помещениях.

Отчего зависит выбор того или иного источника нагрева воздуха? Прежде всего — от доступности энергоносителя. Профессиональный проект одноэтажного дома с печным отоплением должен учитывать не только правильную печь, но и равномерное распределение тепла по всему зданию, а также место хранения дров или угля.

Владелец недвижимости, перед тем как делать отопление одноэтажного дома своими руками, должен решить такие вопросы:

Выбрать источник тепловой энергии – печь, камин, водяное или электрическое отопление.
В случае водяного подобрать оптимальную схему разводки трубопроводов.
Рассчитать мощность и тепловую нагрузку на систему. Без этого отопление в одноэтажном частном доме своими руками будет малоэффективным. Возможно превышение затрат на энергоноситель или недостаточно высокая температура в здании.

Сложность выбора зачастую заключается в небольшом бюджете. Но даже при этом схема водяного отопления одноэтажного дома должна отвечать современным требованиям и нормам.

Перед установкой системы рекомендуется выполнить утепление здания. Тогда одноэтажный дом с печным отоплением будет иметь минимальные тепловые потери, что скажется на уменьшении затрат.

Однотрубный контур

Однотрубная система отопления с естественной циркуляцией не относится к эффективным. Она не подходит для прогрева помещений двухэтажного дома и применяется в одноэтажных зданиях небольшой площади.

Теплоноситель проходит по разгонному участку трубопровода вертикально вверх, затем попадает в трубу, которая ведет к горизонтальному трубопроводу, последовательно соединяющему радиаторы отопления. От крайнего радиатора остывший теплоноситель возвращается напрямую в котел.

При такой схеме подключения приборов отопления температура радиаторов снижается по мере удаления от подающего стояка – это серьезный недостаток системы. Чтобы повысить эффективность, используют байпасы – соединяют перемычками подающую трубу в тех местах, где подключены радиаторы. Это способствует более равномерному прогреву помещений.

К преимуществам однотрубной системы относятся простая конструкция, минимальные финансовые расходы на ее монтаж. Кроме того, не требуется монтировать трубы под потолком, ухудшая интерьер помещения.

Однотрубная горизонтальная схема даже при условии точных расчетов редко оправдывает себя, если речь не идет об отоплении двух-трех небольших помещений одноэтажного дома. В остальных случаях ее модернизируют, добавив циркуляционный насос.

Вид розлива

Естественная циркуляция воды в системе отопления зависит от принципа подачи теплоносителя от котла к отопительным приборам. Различаются контуры с нижним и верхним розливом.

Нижний розлив дает возможность обойтись без монтажа высоких вертикальных труб – коммуникации прокладывают на уровне пола. Такой вариант пригоден только для однотрубных контуров и относится к малоэффективным без установки циркуляционного насоса.

Верхний розлив – оптимальный вариант, поскольку распределительная труба двухтрубной системы располагается под потолком и обеспечивает активную подачу нагретого теплоносителя в каждый радиатор, из которого остывшая вода уходит в трубу обратки, размещенную вдоль пола. Для однотрубной системы розлив верхнего типа также предпочтительнее.

Двухтрубная система отопления с верхним розливом

В чем плюсы и минусы использования самотечной системы теплоснабжения?

Прежде чем рассмотреть схемы отопления в одноэтажных и двухэтажных домах с естественной циркуляцией, надо отметить, что самотечная система теплоснабжения может иметь плюсы и минусы.

Основными положительными сторонами таких систем отопления можно назвать:

Экономичность. Для функционирования системы не требуются электронасосы.
Независимость от электричества. Теплоснабжение осуществляется за счет наличия топлива в котле. Поэтому отключение электроэнергии не сказывается на работе отопительных приборов.
Отсутствует вибрация и различные шумы, которые характерны при функционировании электрооборудования.
Саморегуляция. Такая схема естественной циркуляции отопления обеспечивает подачу одинакового количества тепла на все радиаторы.
Простота монтажа. Установку системы можно произвести и самостоятельно, даже не имея специальных навыков и знаний.
Инерционность. Если котел отключить, тепло еще будет долго сохраняться в батареях и обогревать помещение.

Правда, и нагревается система, после возобновления работы котла, также будет очень долго. Что можно отнести к недостаткам. Объем воды в подобных системах раза в три больше, нежели в моделях с электронасосом. Трубы должны быть сделаны только из металла. Полимерные магистрали не выдержат высоких температур. Среди прочих минусов можно назвать и то, что системы с естественной циркуляцией отопления подходят лишь для малоэтажных сооружений.

Виды самотечных систем

Планируя смонтировать отопление частного дома с естественной циркуляцией своими руками схемы подбирают в соответствии с планируемой производительностью системы и особенностями здания.

Отопительные контуры с самотечным движением теплоносителя делятся на типы по разным параметрам:

по характеристике расширительного бака (открытые и закрытые);
по принципу подключения радиаторов отопления (однотрубные и двухтрубные).

Чтобы определить оптимальный вариант, необходимо произвести гидравлические расчеты с учетом расположения и диаметра труб, принять во внимание характеристики котельного агрегата и тепловые потребности помещений. Расчет лучше доверить профессионалам, так как даже небольшие неточности негативно повлияют на эффективность обогрева дома

Диаметр труб

Чтобы рассчитать диаметр труб, требуется:

Выполнить тепловой расчет помещений и прибавить к результату около 20%.
Рассчитать сечение трубопровода исходя из соотношения тепловой мощности и внутреннего сечения трубы (значения указаны в таблицах СНиП).
Подобрать диаметр трубы, базируясь на выполненных теплотехнических расчетах и с учетом материала изготовления труб. Для стальных труб минимальный размер внутреннего сечения составляет 50 мм.

Чтобы самотек был интенсивнее, применяют следующий принцип: диаметр подающей трубы после каждого разветвления должен быть меньше предыдущей на 1 размер. Обратка должна собираться с расширением.

Таким образом, расчет позволяет определить минимальный диаметр подающей и обратной трубы, относительно этого значения определяются параметры труб на разных участках системы согласно подготовленной схеме для одноэтажного или двухэтажного дома .

Комплектация открытой системы

Отопление открытой разновидности выполняется с использованием следующих комплектующих элементов:

котел;
расширительный бак (атмосферная разновидность);
водопроводные трубы;
радиаторы отопления;
обратный трубопровод;
циркуляционный насос (если используется водяное отопление открытого типа с насосом);
кран первичного заполнения;
вентиль для слива воды.

Рассмотрим подробно особенности и характеристики основных составляющих элементов.

Котел

При устройстве отопления открытого типа можно использовать следующие разновидности котлов:

Агрегаты, работающие на газовом топливе, применяют там, где к дому можно проложить газовую магистраль. Этот вариант самый выгодный по причине доступной цены энергоресурсов. Однако предварительно придется делать проект и согласовывать его в соответствующих службах.
Твердотопливные котлы можно использовать в регионах, где легко можно купить уголь или заготовить дрова. Современные приборы довольно экономичные, имеют высокий КПД и не нуждаются в постоянном контроле.
Электрические бойлеры применяют реже, потому что они проигрывают в экономичности другим разновидностям.

Комбинированные многофункциональные котлы являются оптимальным решением, потому что могут работать в нескольких режимах с использованием разных энергоносителей.

Циркуляционный насос

Хоть открытый контур и может работать на естественной циркуляции, если есть возможность, то лучше установить насос. Так удастся увеличить эффективность отопления. Хоть прибор и потребляет электроэнергию, он дает существенную экономию основного энергоносителя, который использует котел.

При выборе подходящего насоса учитывают диаметр трубы, куда он будет врезаться, производительность агрегата и напор жидкости. Выбор насоса осуществляется с учетом его технических характеристик под конкретную отопительную систему.

Расширительный бак

Бачок можно сделать самостоятельно или купить готовый. Лучше применять емкости из нержавеющего металла. Бак должен иметь съемную или откидную крышку для контроля уровня жидкости. Сверху устанавливается патрубок для стока лишней воды.

Существует несколько вариантов установки расширительной емкости:

в наивысшей точке;
на обратке;
на дальнем стояке;
с насосом, который установлен на подаче.

Радиаторы отопления

Вы можете использовать следующие виды радиаторов:

Чугунные батареи идеально подходят для открытого отопления. За счет высокой инертности чугунных радиаторов достигается внушительная экономия на энергоносителе.
Стальные батареи легкие и недорогие. Если они имеют антикоррозионное покрытие, то прослужат довольно долго. Однако в открытых контурах их лучше не применять из-за быстрого остывания, что приведет к частой работе котла и значительным расходам энергоресурсов.
Алюминиевые радиаторы легко и быстро устанавливаются и отличаются долговечностью. Они обладают высокой теплоотдачей и хорошей тепловой емкостью. Однако алюминий подвержен кислородной коррозии, поэтому выбирайте приборы с антикоррозионным покрытием.
Биметаллические радиаторы хоть и дорогие, но объединяют в себе достоинства всех вышеперечисленных батарей. Они подходят для отопительных систем с высоким давлением. Однако монтировать их в частных домах с открытым контуром, в котором поддерживается атмосферное давление, нецелесообразно.

Трубы открытой системы отопления

Для устройства отопительного контура важно выбрать трубы из подходящего материала, а также определиться с их диаметром. Для устройства открытого отопления можно выбрать следующие варианты:

Для устройства открытого отопления можно выбрать следующие варианты:

стальные и металлические трубы почти не используются сегодня, потому что очень тяжеловесные и сложно монтируются;
медные трубопроводы качественные, надежные, но дорогостоящие;
металлопластиковые трубы довольно качественные, но надежность фитинговых соединений оставляет желать лучшего и нуждается в постоянном контроле протечек;
самым лучшим вариантом считаются трубопроводы из сшитого полиэтилена с армированием и защитой от кислородного окисления (они очень надежные и легко монтируются);
самый недорогой вариант – это использование полипропиленовых труб с армированием стекловолокном (для монтажа понадобится сварочный аппарат, который можно взять в аренду).

Особенности монтажа системы

Чтобы принять решение об использовании открытого отопления с насосом или без него, нужно учесть общую отапливаемую площадь, этажность постройки и высоту помещений, а также определить тепловой рабочий режим.

Принудительная циркуляция

Для лучшей циркуляции теплоносителя в открытые контуры устанавливают насос. Прибор закрепляется на обратном трубопроводе перед входом в бойлер. Агрегат лучше монтировать на расстоянии 1,5 м от котла.

Также обратите внимание на следующие важные моменты:

Насосное оборудование обязательно крепится на байпасе. Это позволит обеспечить естественную циркуляцию воды при отключении насоса или его поломке.
Обязательно производится установка обратного клапана. Это нужно для защиты от обратной циркуляции жидкости.
При установке насоса учитывайте направление тока теплоносителя.

Гравитационная схема

В таких контурах полностью отсутствуют какие-либо приборы, которые способствуют принудительному току жидкости. Движение теплоносителя происходит за счет расширения нагреваемой воды. Для правильной работы такого контура нужен разгонный стояк. Он устанавливается вертикально после котла. Высота этого стояка должна быть не ниже 350 см.

Кроме этого при устройстве контуров с естественной циркуляцией учитывают и другие важные факторы:

Подающая магистраль должна обязательно иметь уклон в сторону радиаторов отопления, а отводящая магистраль – уклон к котлу.
Котел устанавливается в низшей точке.
Обязательно монтируют расширительный бак на чердаке.

Не рекомендуется эксплуатировать контуры с естественной циркуляцией в комплексе с электрическими или газовыми бойлерами. Это связано с высоким риском образования воздушных пробок, приводящих к перегреву теплообменника прибора.

Печное отопление одноэтажного дома

Печное отопление дома

Несмотря на возможность монтажа полноценного водяного отопления в одноэтажном частном доме в некоторых случаях выбор останавливается на печном. При правильной организации оно будет выполнять все свои функции. Но для этого необходимо продумать все элементы системы.

Первоочередной задачей владельца является решение вопроса – будет ли поверхность печи единственным источником тепла. Этот вариант примелем только в том случае, если дом имеет небольшую площадь до 60 м². В таком случае выбираются проекты одноэтажного дома с печным отоплением, где заложена кирпичная конструкция. При правильной схеме укладки воздух в помещении будет нагреваться от поверхности печи, которая имеет довольно большую площадь. Дополнительно обустраивается сложная система дымовых каналов для получения тепла от них.

Пример кирпичной печи

Если же этих мер будет недостаточно – можно в топке печи установить теплообменник. Таким образом, организовывается двухтрубная или однотрубная система отопления одноэтажного дома, где основным источником нагрева теплоносителя является печь.

При выборе такой схемы можно столкнуться со следующими сложностями:

Неправильно рассчитанная тепловая мощность печи, объем и расположение теплообменника. В итоге вода в трубах будет либо перегреваться, либо иметь недостаточную температуру;
Большой объем печи. Учитывая, что в данном случае схема разводки отопления одноэтажного дома будет занимать немного места, но при этом печь существенно сократит жилую площадь здания;
Низкий КПД системы.

Укладка печи с водяным теплообменником

Установка в одноэтажном доме печного отопления в большинстве случаев выполняется только при наличии уже готовой конструкции. Это влечет за собой снижение затрат — не нужно приобретать уже готовую печь. Если же ее нет – предпочитают не делать одноэтажный дом с отоплением от печи. Намного эффективнее использовать современные котлы – твердотопливные, газовые или электрические.

В проекте одноэтажного дома с печным теплоснабжением диаметр дымохода должен быть не менее 100 мм. Это связано с большим количеством угарных газов. В противном случае тяга будет низкая, что отразится на процессе горения.
