Электрокотел двухконтурный для отопления и водоснабжения

Виды домашних электрокотлов

Электрические отопительные котлы для дома подразделяются на следующие виды:

Тэновые устройства;
Электродные агрегаты;
Индукционные аппараты.

Тэновые устройства

Их принцип действия схож с работой обычного электрического чайника. В таком устройстве функции нагревательных элементов исполняют ТЭНы.

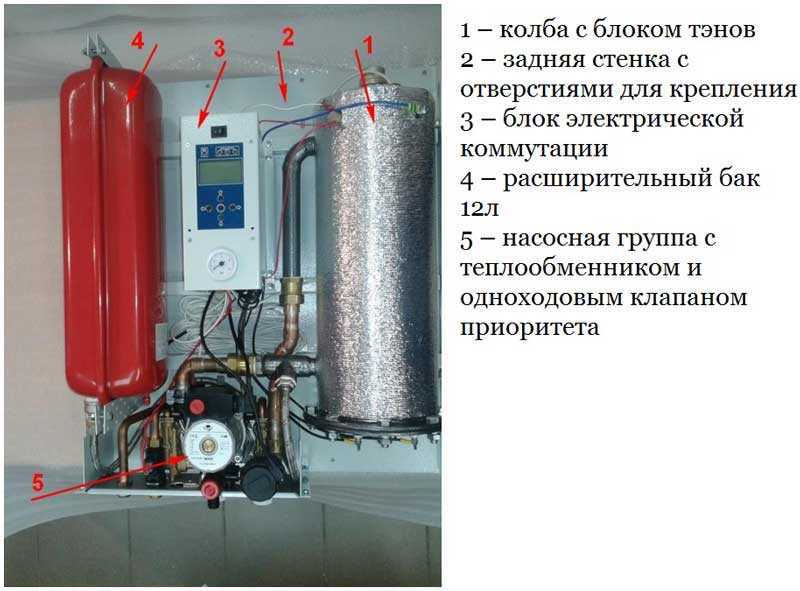

Котел с нагревательным элементом – ТЭНом

Особенность такого электрокотла отопления в том, что теплоноситель нагревается в режиме протока. Этим обеспечивается естественная его циркуляция в системе отопления.

Преимущества:

относительно невысокая цена;
может работать с любыми теплоносителями;
присутствует возможность регулировки мощности путем включения/выключения определенного числа нагревательных элементов.

Недостатки:

производя отопление загородного дома электрическим котлом, нужно периодически удалять образующуюся на ТЭНах накипь.

Электродные агрегаты

Их главное отличие от предыдущих заключается в способе нагрева теплоносителя. Здесь вода нагревается не с помощью ТЭНа, а с помощью электрода. А ведь он, строго говоря, нагревательным элементом и не является.

Подключенный электродный котел

Эта деталь просто передает электричество воде. А она, в свою очередь, нагревается собственным сопротивлением при прохождении по ней тока.

Преимущества:

небольшой размер;
плавный выход на номинальную мощность.
такие электрические котлы отопления для частного дома обеспечивают безопасность при утечке воды из системы. В этом случае агрегат просто перестанет функционировать и при этом никаких опасных последствий не будет.

Недостатки:

необходимо проведение процедуры водоподготовки. Правильная работа котла является возможной только при определенном удельном сопротивлении воды. Этот показатель измерить и привести в соответствие нормам своими руками очень сложно;
использовать в качестве теплоносителя незамерзающую жидкость нельзя;
необходимо постоянно поддерживать циркуляцию воды на одном и том же уровне. Поскольку при снижении возможно закипание воды, а при увеличении сверх установленной нормы – прибор просто не запустится;
подобные электрические котлы для отопления частного дома периодически требуют замены электродов, так как те постепенно растворяются. А это отрицательно сказывается на работе системы отопления.

Индукционные аппараты

Принцип действия такого устройства основан на электромагнитной индукции. А точнее, на индукционном нагреве материалов, созданных из ферромагнитных сплавов. По внешнему виду такой аппарат похож на трансформатор (см. фото).

Индукционный котел

Его катушка индуктивности расположена в отдельном герметичном отсеке. Это означает, что контакт с теплоносителем, циркулирующим в контуре аппарата, полностью исключен.

Функцию вторичной обмотки реализует сердечник, который нагреваясь сам, тем самым нагревает и теплоноситель, циркулирующий внутри или вокруг его.

Преимущества:

в отличие от других котлов, не выходит из строя нагревательный элемент;
исключена возможность протечек (так как отсутствуют разъемные соединения);
образование накипи минимально;
можно использовать любой теплоноситель;
осуществляя отопление частного дома с использованием индукционного отопительного котла, вы можете не переживать за электробезопасность. Она будет на должном уровне.

Недостатки:

более высокая стоимость по сравнению с котлами электродного и ТЭНового типа;
габариты больше, чем у двух вышеназванных видов.

Общим преимуществом всех вышеназванных котлов является то, что их можно установить самостоятельно. О том, как это сделать подробно рассказывает инструкция, прилагаемая к каждому прибору.

Кто их покупает?

Обычно решение купить котел электрический отопительный двухконтурный принимается в связи с непостоянным характером отопления помещения, например, жильцы бывают в помещении наездами, изредка, или с невозможностью подключить отопление другого типа: очень маленькая площадь, отсутствие коммуникаций. Электрокотлы не считаются экономным вариантом и созданы как альтернативный отопительный прибор для случаев, когда иное невозможно.

Электрические двухконтурные котлы отопления – отличный вариант для дачи, для установки в квартире в качестве подстраховки, для ее обогрева, когда централизованное отопление уже отключено, а также для частного дома, жильцы которого хотят иметь максимально комфортный вариант отопления и горячего водоснабжения.

Предназначение обвязки

Первостепенная задача обвязки – сохранение котла от перегрева. Соответственно, правильно выполненная схема обвязки электрокотла отопления способна значительно сэкономить средства, снизив уровень теплопотери. Кроме того, правильно выполненная обвязка позволяет не использовать качественное и дорогостоящее оборудование, которое позволяет следить за работой системы. В нем просто исчезает необходимость.

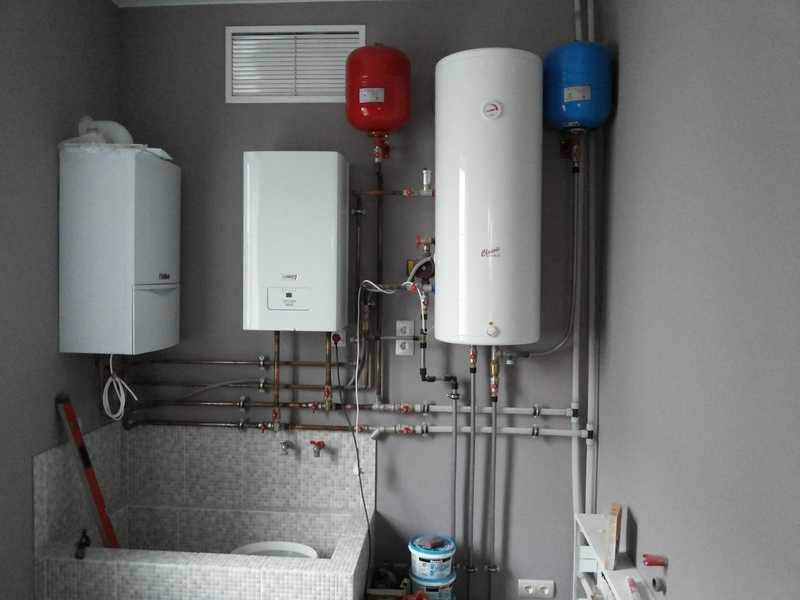

Врезка электрокотла в действующую систему отопления

В случае если отопительный электрокотел не оснащен автоматическим блоком контроля, правильно выполненная обвязка крайне важна. Ведь она позволяет добиться от работы даже не самого мощного котла максимальной эффективности.

Лучшие известные производители и модели: характеристики и цены

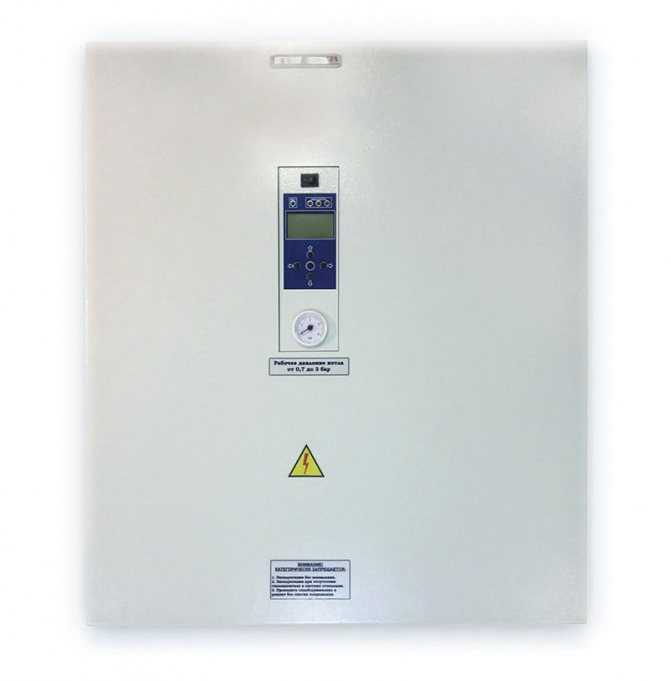

SAVITR Premium 15 Plus

Одна из наиболее распространенных среди двухконтурных электрокотлов модель отечественного производства. Отличается наличием программатора, а также комплектного комнатного термостата и выносного датчика уличной температуры. Стоит отметить хорошую для российского производства компоновку и качество сборки, нагревательный узел обмотан слоем термоизоляции, что явно плюс. На практике котел без проблем выполняет свои задачи, серьезных сервисных нареканий за практически 10 лет эксплуатации практически не известно.

Единственные недостатки – это громкие щелчки реле переключения, не самые компактные габариты, спорный дизайн и довольно высокая цена. Выпускается в версиях мощностью 9, 12, 15, 18, 21, 22 и 25 кВт.

Стоимость: 47 200-53 000 руб.

Kiturami KIB-12

Корейский, чуть более дешевый вариант с гораздо более компактными габаритами. Внутренняя компоновка довольно неплохая, нагревательный узел термоизолирован, имеется даже фильтр для воды, что в случае с ТЭНами явно плюс. За счет отсутствия механических переключателей, работа котла практически бесшумная. Однако качество сборки спорное, многие узлы и соединения пластиковые, что в перспективе внушает меньше доверия, чем в случае предыдущего SAVITR Premium с резьбовыми соединениями.

Недостатком также является крайне низкая производительность ГВС, у рассматриваемой модели мощностью 12 кВт – 4,2 л/мин, чего достаточно для полноценной работы всего одной точки потребления горячей воды (при слабом открытии крана – максимум двух точек).

Стоимость: 43 600-52 000 руб.

ACV E-Tech S 160

Бельгийская технологичная модель, вероятно, один из лучших двухконтурных электрокотлов для частного дома. Отличается напольным исполнением и наличием встроенного накопительного бака (от 99 л в младшей версии и до 263 л в старшей), габариты при этом небольшие, характерные большинству напольных котлов. Производительность ГВС (не считая объема бака) также высокая, более 10 л/мин у модели мощностью 14 кВт. Котлоагрегаты марки ACV известны на рынке как крайне долговечные и беспроблемные.

Единственными существенными недостатками являются огромная цена и небольшой, минимально необходимый функционал. Тем не менее это можно решить установкой в панель котла климатического контроллера (опционально) или подключением хорошего программируемого комнатного термостата, возможность подключения внешнего управления в котле предусмотрена.

Стоимость: 239 000-249 000 руб.

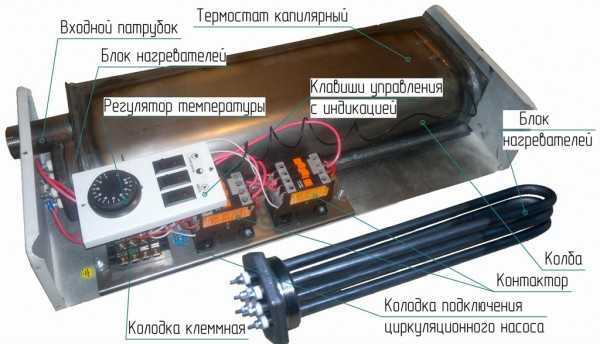

ТЭНовые устройства

ТЭН расшифровывается как тепловой электрический нагреватель. Любой ТЭН — трубка в форме буквы U из нержавеющей стали или меди, внутри которой проложена спираль из нихрома или вольфрама, а теплоизолятором служит керамика или кварцевый песок. Одноконтактные ТЭНы обладают прямой трубкой, а роль второго контакта выполняет сам корпус.

Фото 1. ТЭНовый напольный электрокотел, окрашен в синий цвет, выполнен из нержавеющей стали.

Электрический ток, проходя через вольфрамовую нить, нагревает её до очень высокой температуры. Это тепло поглощает кварцевый песок и отдаёт его теплоносителю. Принцип действия аналогичен электрическому чайнику.

Важно! Поверхность ТЭНов нагревается до очень высокой температуры, поэтому они обязательно должны быть покрыты водой для охлаждения. Нагревательные элементы размещают внутри котла с жидкостью

Количество ТЭНов определяет мощность котельной установки

Нагревательные элементы размещают внутри котла с жидкостью. Количество ТЭНов определяет мощность котельной установки.

Нагрев воды происходит интенсивно, поэтому циркуляционные насосы используют в больших отопительных контурах.

Для компактной системы хватает конвекционного теплообмена.

За регулировку температуры отвечает термостат, датчик температуры и давления, блок управления электрокотлом. От завоздушивания системы теплоснабжения предохраняет расширительный бак.

Преимущества

Очень простое подключение и обслуживание;
низкая стоимость электрокотлов и ТЭНов (от 500 рублей за штуку);
быстрый нагрев жидкости.

Недостатки

Недостатков у стержневых нагревательных элементов значительно больше:

низкий КПД из-за неэффективного способа преобразования энергии;
образование накипи на ТЭНах и попадание её в отопительный контур;
минимум автоматики в дешёвых моделях требует ручного управления;
вольфрамовая нить со временем перегорает, что приводит к замене нагревательного элемента;
есть вероятность повреждения оболочки ТЭНа и поражения электрическим током;
высокие пусковые токи и нагрузка на электрические сети во время работы;
большие габариты электрокотла.

Мощность отдельных нагревательных элементов не превышает 5–6 кВт. Этого достаточно для отопления дачного дома или использования в качестве аварийной системы обогрева.

Накипь существенно снижает эффективность нагрева, поэтому борьбе с ней и умягчению воды необходимо уделить пристальное внимание. Способы снижения жёсткости воды для использования в системах отопления:

Способы снижения жёсткости воды для использования в системах отопления:

Химический метод с добавлением сульфата натрия или кальцинированной соды. Раствору дают отстояться и сливают чистую воду с осадка. После фильтрования и кипячения жидкость готова к использованию.
Сбор дождевой воды с последующей фильтрацией.
Использование талой жидкости.
Купить дистиллированную воду в магазине.

Описание и принцип работы отопительных электрокотлов

Газовые котлы популярные из-за дешевизны топлива, но не всегда имеется возможность их подключить из-за трудоемкости процедуры, необходимости согласования с госорганами. Источники энергии для твердотопливных агрегатов еще дешевле, но минусов намного больше — загрязняют, требуют вывода продуктов горения, загрузки топлива, места для его хранения.

Перечисленные минусы отсутствуют у электрокотлов, которые порой являются единственным вариантом для отопления, если нет возможности подвести газ. Причем электрические устройства рассматриваются не только как дополнительные или аварийные источники, но и как основные приборы для подготовки теплоносителя. С ними не надо беспокоиться о розжиге и прочих неудобных моментах, связанных с горением топлива.

Самый экономичный электрокотел следует выбирать из энергосберегающих индукционных и электродных моделей. Но надо учесть, что в любом случае его работа будет стоить дороже газовых агрегатов приблизительно в 2.5 раза, в лучшем случае в 1.5 раза. Экономность тут рассматривается для ситуаций, если нет иных альтернатив электричеству или если данный тип энергии дешевый (есть альтернативные источники — солнечные коллекторы и прочее).

Как выбрать электрокотел для отопления частного дома

Двухконтурный настенный или напольный котел может выполнять функцию двухконтурного водонагревателя или отапливать помещение. На этапе выбора в первую очередь нужно определить оптимальный тип монтажа.

Еще следует ознакомиться с такими характеристиками оборудования:

Отапливаемая площадь — для оценки этого параметра может понадобиться выполнение некоторых теплотехнических расчетов.
Пропускная способность ГВС и характеристики работы. Уточнить их можно в соответствующей документации, где отображены допустимые рабочие параметры: максимальный и минимальный нагрев, объем теплоносителя и другие сведения.
Дополнительные возможности — передовые модели котлов оснащаются элементами дистанционного управления, GSM-блоком и многофункциональной автоматикой.

Чтобы выбрать электрический котел для отопления частного дома, важно учитывать все перечисленные параметры и собственные запросы. Только после этого можно определять, какую модель выбрать

Как рассчитать мощность

Выбирая котел электрический для отопления дома (220в), важно грамотно рассчитать его мощность. Подобные расчеты проводятся по следующему принципу:

Для полноценного отопления жилой постройки производительность 2-контурного агрегата измеряется по такому принципу 1 кВт = 10м²

К готовым результатам добавляется не меньше 15% запаса.
После этого выполняется расчет ГВС — традиционный электрокотел двухконтурный, который используется для обогрева и водоснабжения, нуждается в добавлении к рассчитанной мощности еще 15-20% дополнительного запаса.
Если необходимо определить мощность котла с встроенной бойлерной установкой, важно учитывать рекомендации производителей и техническую документацию.. При выполнении вычислений следует рассматривать объем потребляемой электрической энергии

При выполнении вычислений следует рассматривать объем потребляемой электрической энергии.

Ведущие бренды выпускают на рынок 2 типа электронагревателей:

Однофазные.
Трехфазные.

Представители первой группы могут обладать мощностью до 8 кВт и работать от сети 220В. В технической информации однофазные модели называются простыми водонагревателями, поэтому при их монтаже не нужно получать дополнительные разрешения или выделять отдельную ветку напряжения

Если показатели потребляемой мощностью превышают отметку 8 кВт, понадобится монтаж трехфазной системы. Для бесперебойной работы оборудования нужно обустроить отдельную ветку в 380В. При отсутствии подведенной централизованной линии потребителю нужно сделать запрос на увеличение энергопотребления.

Пуск котла

Подготавливать электрический котел к запуску, означает, что его необходимо полностью проверить все соединения, электрическую сеть, заполнение системы водой. Если в проводке будут находиться пережатые или порванные провода, то их нужно будет заменить и тщательно заизолировать. Поступать по другому запрещается, так как в трехфазной сети находится напряжение с приличной силой тока, а замененный участок может пробивать.

Подготовка также подразумевает очистку конструкции от пыли и грязи. Еще следует позаботиться о том, чтобы не допустить скачков напряжения как при первом запуске, так и при дальнейшей работе. Чтобы этого не случилось, устанавливают устройство защитного отключения.

Пуск:

Сначала необходимо наполнить систему водой, причем сделать это таким образом, чтобы в ней не было воздушных пробок. Как правило, радиаторы имеют в своей верхней части специальные краники для выпуска скопившегося воздуха.
В дальнейшем останется лишь включить котел в электросеть и подождать, когда он прогреется.

№— Бош Троник Heat 350015UA

Высочайшее качество сборки отличает аппарат Bosch Tronic Heat 350015 UA (Германия). Хотя он снабжен только одним контуром, горячее водоснабжение легко обеспечивается простым подключением бройлера. Мощность составляет 15 кВт, что достаточно для отопления и бойлера.

Преимущества:

надежная защита всех основных элементов от коррозии;
высокий КПД и повышенные эксплуатационные характеристики;
экономный расход электроэнергии;
современные элементы защиты, обеспечивающие полную безопасность;
удобная и качественная индикация режимов;
бесшумность;
внешний вид.

Котлы Бош практически не имеют недостатков. Они способны обслуживать дома площадью до 160 м

Отопление с двухконтурным электродным котлом

В качестве нагревательных элементов в таких отопительных приборах используются специальные электроды, которые передают теплоносителю электрический ток. При этом нагрев воды происходит за счёт внутреннего сопротивления последней. Под воздействием тока происходит расщепление молекул воды, приводящее к ионизации. Частицы, зарядившись, начинают движение к соответствующему по полярности электроду, за счёт чего происходит мгновенное нагревание теплоносителя. Электродный двухконтурный котёл, благодаря своей компактности, часто имеет настенную конструкцию, при этом его цена достаточно невысокая. В случае, если произойдёт утечка теплоносителя он автоматически перестаёт работать, что обеспечивает его высокую безопасность. Но из-за существенных недостатков такое оборудование не получило широкого распространения:

теплоноситель должен подготавливаться в соответствии с характерными особенностями ионизации воды;
при снижении скорости перемещения теплоносителя в системе произойдёт мгновенный перегрев котла;
электроды быстро изнашиваются и поэтому требуют регулярной замены в процессе эксплуатации.

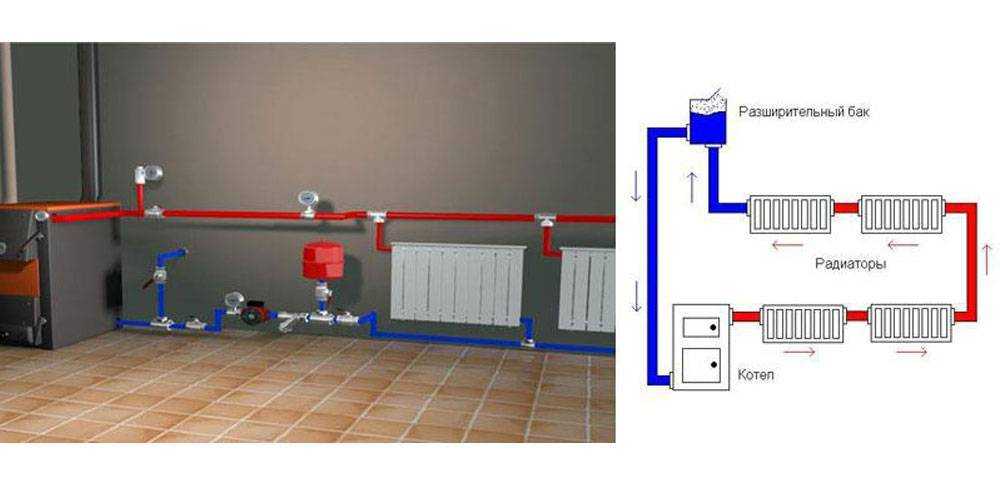

Способы подключения

Электрический котел можно использовать по-разному:

в системе с естественной циркуляцией теплоносителя;
в контуре с принудительной циркуляцией;

Выбор того или иного варианты зависит от модели и особенностей конструкции нагревателя. Некоторые котлы попросту невозможно использовать в связке с циркуляционным насосом, так как нагрев воды в них происходит не проточным, а замещающим способом.

Это означает, что нагретые слои воды выходят из емкости с ТЭНами (или другими нагревателями), а на их место поступают более холодные слои.

Есть модели, где нагрев производится с достаточной скоростью, чтобы можно было запустить процесс принудительной циркуляции. Как правило, это установки с мощными и многочисленными ТЭНами или индукционными элементами.

Электродные модели действуют довольно медленно, поэтому циркуляцию в них если и запускают, то извне. Это и есть комбинированный способ, когда движение потока организуется не в самом котле, а с помощью внешнего циркуляционного насоса.

Есть еще один вариант подключения — к системе «теплый пол». Это низкотемпературная сеть трубопроводов (петель), где температура теплоносителя на выходе из котла не превышает 50°. При такой связке возникает немалая экономия на электроэнергии, появляется возможность использовать маломощные нагревателя, что снижает нагрузку на сеть.

Мнение эксперта
Торсунов Павел Максимович

Эффективность такого варианта выше, чем при использовании пленочного теплого пола (самого эффективного из самостоятельных разновидностей). Единственным недостатком является сложность сборки водяных конструкций, а также необходимость использования соответствующих напольных покрытий.

Необходимо учитывать, что мощность агрегата при подключении к сети 220 В ограничена 5 кВт. Более мощные модели требуют подключения к линиям 380 В. Если учесть потери тепловой энергии при низкой скорости циркуляции, 5 кВт хватит на обогрев примерно 30-40 м2.

Если есть необходимость сэкономить деньги и получить максимальный эффект, теплый пол будет оптимальным решением. Он не требует высокой мощности от нагревателя, может быть разделен на большое число петель для повышения эффективности. Кроме того, низкотемпературные системы позволяют увеличить скорость циркуляции, что даст меньшую разницу температур прямой и обратной линий и позволит еще больше сэкономить на подогреве теплоносителя.

Принципы выбора электрокотла

При покупке котла нужно учесть еще несколько факторов. Очень важным параметром является мощность котла. Она у современных ОК варьируется от 2,5 кВт до 60 кВт. Слабенький котел не справится с обеспечением теплом помещения, излишне мощный приведет к необоснованным расходам электроэнергии и денег.

Нужная мощность рассчитывается по специальной формуле. Чтобы выяснить мощность, потребуется площадь помещения умножить на удельную мощность (УД). Второй показатель устанавливается отдельно для каждого региона. Полученную в результате умножения цифру нужно разделить на 10. Допустим, дом находится в Подмосковье, где УД равна 1, 2 кВт. Площадь дома 200 квадратных метров.

Заслуживает внимания при выборе регулировка мощности. Она бывает двух типов:

ступенчатая;
плавная.

Первый тип регулирования используется в аппаратах с независимыми электрическими нагревателями. Как правило, при таком варианте регулировке котел можно эксплуатировать на 25, 50, 75 и 100 процентов запроектированной мощности.

Для плавного регулирования необходим реостат.

В дешевых агрегатах, мощность которых мала, возможность регулирования отсутствует.

При покупке ОК, рассчитанного на 380 вольт, нужно, чтобы имелась возможность подвести к дому трехфазную линию электропередачи.

Следует посмотреть на какое количество контуров ОК рассчитан. Электрокотлы обычно не используют для нагрева двух контуров, поскольку потребляют слишком много электроэнергии.

Важное значение имеет автоматика ОК. Она обеспечивает безопасность работы агрегата и позволяет рационально расходовать электроэнергию, регулируя температуру

Практикуется установка двух типов терморегуляторов:

механического;
электронного.

Терморегулятор механического типа функционирует либо на сильфонах, заполненных газом или жидкостью, либо на биметаллических пластинах. Когда температура достигает заданного значения, терморегулятор размыкает электрическую цепь. После того, как температура упадет ниже определенного уровня, терморегулятор снова включает ОК. Механическая автоматика проста, отличается устойчивостью к перепадам напряжения, однако недостаточно чувствительна. Возможны отклонения от установленной температуры на два-три градуса.

Электронная автоматика может контролировать, как температуру помещения, так и теплоносителя. Она отличается высокой чувствительностью и точностью в работе. Температур может изменяться при помощи пульта управления, так и заранее заданными программами. Стоимость такой автоматики выше механической.

ОК продаются в базовой комплектации и с дополнительными опциями (расширительный бак, выносной терморегулятор и т.д.) Они могут понадобиться, а могут и нет. Прежде чем отказаться от покупки дополнительных устройств, следует просчитать результаты такого шага. Если их понадобится докупать после покупки базового варианта электрокотла, это обойдется дороже.

Корпуса ОК могут быть изготовлены из различных материалов (сталь, медь, пластик и т.д.). Материал влияет на прочность корпуса и пожарную безопасность.

На цену агрегата влияют несколько факторов:

мощность;
количество контуров;
дополнительные опции;
тип ОК;
производитель.

Например, электрокотлы известных европейских брендов будут стоить, конечно, дороже, чем китайские или российские. ТЭНовые ОК стоят меньше, чем электродные или индукционные.

Российский электрокотел «Zota»

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

Очистите стену от пыли и грязи.
Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.

Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м. На фото – пример траншеи и уже готовой заземляющей конструкции.
Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
Засыпьте конструкцию землей.

Пробный запуск котла

Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Использование двойного тарифа

При использовании электрокотла в качестве основного источника тепловой энергии, можно сэкономить на оплате счетов, установив двухтарифный счетчик.

Существует специальная система учета электроэнергии, при которой в ночное время тарифы за потребление электричества снижаются (до 4 раз). Это хороший способ снизить расходы, но придется несколько изменить режим работы котла.

В ночное время производится, подогрев воды, которая сохраняет температуру, находясь в теплоизолированной емкости. Днем горячая вода используется для хозяйственных нужд, а ночью ее запас снова пополняется.

Необходимо учесть, что этот вариант хорош только для двухконтурных котлов, одновременно производящих нагрев и теплоносителя, и горячей воды. Для одноконтурных моделей этот способ дает слишком низкий эффект, а если учесть высокую стоимость счетчика, экономии вовсе может не получиться. Кроме того, в разных регионах тарифы различаются, потому, перед принятием решения об использовании двухтарифного счетчика, надо рассчитать возможную экономию и решить, имеет ли этот замысел какой-либо смысл.

Как работает электрокотел для отопления частного дома

Электрический котел представляет собой большой резервуар для воды с входом и выходом. В этом баке находится электрические нагревательные элементы.

Электричество поступает от основного источника питания вашего дома и проходит через эти нагревательные элементы, нагревая их до очень высоких температур. Электрические элементы нагреваются. Вода проходит над ними, и нагревается благодаря физическому процессу передачи тепловой энергии от более горячего тела к менее горячему.

Когда вода достигает достаточно высокой температуры, электрический насос перемещает воду из бойлера через выпускное отверстие в систему отопления, чтобы прогнать теплоноситель через радиаторы. На вход в электрокотел поступает холодная вода, отдавшая тепло, и подогревается котлом перед повторной отправкой на новый круг.

Выводы и полезное видео по теме

Рекомендуем ознакомиться с подборкой обзоров и практических советов по применению электрокотлов различной конструкции для отопления и горячего водоснабжения дома.

Нюансы электрического отопления – котлы и другие электроотопительные приборы, расчет мощности оборудования и затрат на отопительный сезон:

Хотя двухконтурные электрокотлы кажутся весьма комфортными в использовании, прежде чем отправляться за покупкой, подсчитайте расходы на электричество за холодный период года или обратитесь к теплотехникам.

Возможно, вам посоветуют более экономную систему с одноконтурным котлом с бойлером косвенного нагрева или спроектируют комбинированное отопление, где «прожорливость» электроприбора будет компенсироваться дополнительными источниками энергии.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Расскажите, что для вас стало решающим аргументом в выборе модели двухконтурного котла. Делитесь полезными сведениями, которые пригодятся посетителям сайта, задавайте вопросы.
