Монтаж радиаторов отопления своими руками: в доме или квартире, схемы обвязки

Современные радиаторы

Demrad Ridem

В магазинах доступно много хороших радиаторов нового поколения. Батареи сделаны из еврочугуна и отличаются инновационным дизайном. Самыми популярными стали модели с плоской поверхностью и специальными экранами

У батарей от разных производителей есть свои особенности, на которые стоит обращать внимание покупкой радиатора для дома или квартиры

Турецкие

Практичные турецкие радиаторы от бренда Demrad Ridem оснащены двумя, тремя или четырьмя каналами. Их рабочее и испытательное давление составляет по 10 и 15 бар соответственно. Они имеют грунтованную поверхность, которую можно оформить по своему выбору.

Чешские

Viadrus STYL

Среди чешских батарей наиболее известны модели от компании Viadrus STYL, которые относятся к радиаторам нового образца и поставляются в нескольких модификациях. В моделях заводской сборки не менее 10 секций, покупатели могут выбрать один из вариантов: грунтованный или покрытый белой эмалью. Радиаторы этого бренда известны благодаря нестандартной и стильной форме, оптимальной степени теплоотдачи и компактным размерам.

Белорусские

Белорусские двухканальные радиаторы модели 2К60ПП имеют плоскую поверхность, гладкую лицевую панель, обработанную механическим способом. Они хорошо дополняют интерьер современного помещения и заметно повышают теплоотдачу. Заводские экземпляры поставляются в стандартной обработке грунтовкой и могут быть дополнены установочными “ножками”.

Другие производители

Спросом среди покупателей пользуются немецкие батареи от брендов Guratec и Kon или Konner, испанской марки Roca, а также российской компании STI. Такие батареи относятся к категории инновационных и дорогостоящих, но имеют гораздо больше преимуществ по сравнению с более бюджетными аналогами.

Расчет мощности

От чего она зависит

1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей	В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы	Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

• внутрикомнатный режим;
• температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

• конвекцией;
• лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Техника выполнения работы по соединению секций радиатора

Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате. Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

Инструменты и комплектующие для работы

Для сборки радиатора отопления своими руками пригодятся:

• ключ гаечный или разводной;
• радиаторный ключ;
• заглушки с правой и левой резьбой – по 1 шт.;
• ниппели;
• прокладки паронитовые;
• межсекционные прокладки из прочного, гибкого материала;
• секции батареи;
• наждачная бумага фракции №120.

Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.

Поэтапный процесс наращивания батареи

Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.

Как подсоединить батарею:

1. Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.

Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком. Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка. Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества. Проверить качество резьбы ниппелей

Ровная и равномерная нарезка без сколов – залог прочной стыковки. Сдвинуть секции, вложив между ними прокладки

Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую

Это значит, что при вращении притягиваются обе секции

Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.

1. Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.

Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.

Для бытовой проверки потребуется:

• кусок трубы сечением в 15 мм;
• насос автомобильный с манометром;
• ниппель от покрышки.

Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.

Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.

Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.

Польза терморегуляторов отопления

Температуру теплоносителя можно регулировать не всегда. Например, в многоквартирных домах система отопления работает по иному принципу, и нет возможности задавать нужные параметры горячей воды в каждой квартире. В подобных случаях проблема решается, если установить несложный по принципу действия прибор – терморегулятор на батарею. С его помощью меняется объем теплоносителя в трубах, что приводит к уменьшению температуры воздуха в помещении. Плюсы таких устройств:

• все процессы выполняются в автоматическом режиме, пользователю не придется постоянно находиться возле радиатора отопления;
• зональное изменение параметров окружающей среды: в некоторых помещениях можно отключить радиатор, в других поддерживается нужная температура;
• уменьшение объема расходуемого источника тепла, что позволяет снизить расходы на отопление;
• в случае поломки отопительного прибора не придется ждать отключения всего стояка системы отопления многоквартирного дома, за что ответственна коммунальная служба, достаточно отключить радиатор.

Кроме того, если установить более функциональные терморегуляторы, появится возможность отключать отопительный прибор на объекте по достижении заданного значения температуры воздуха. В процессе участвует встроенный или вынесенный термостат для радиатора, он передает данные о параметрах окружающей среды. Такая возможность позволяет дополнительно снизить расходы на отопление.

Техника наращивания секций в биметаллическом радиаторе

Если мастер уже сталкивался со сборкой системы теплоподачи, то наращивание батарей отопления не доставит больших хлопот. Сначала требуется выполнить простые расчеты, определяя мощность батарей, а затем рассчитать количество дополнительных секций.

Инструменты и материалы для выполнения работ

Чтобы сборка радиатора отопления своими руками была проведена быстро, мастеру пригодятся:

• дополнительные секции;
• наждачная бумага средней фракции;
• радиаторный ключ;
• гаечный или разводной ключ;
• заглушки – их должно быть 2 – с правой и левой резьбой;
• ниппели, обычно идут в комплекте с прибором отопления или его секцией;
• эластичные прокладки для установки между секциями;
• паронитовые прокладки.

Не лишним будет запастись перчатками и маской – при зачистке элементов наждаком будет немного пыли. А теперь подробнее о том, как подсоединить батарею.

Поэтапные работы по присоединению секций батареи

Перед тем как соединить два радиатора, необходимо подготовить магистраль отопления. Сначала нужно отключить циркуляцию теплоносителя и снять батарею. Сегодня все биметаллические приборы выпускаются с оснащением шаровым краном, поэтому можно демонтировать батарею даже при циркулирующем теплоносителе, например, в многоэтажном доме.

Теперь поэтапная сборка радиатора отопления своими руками:

Демонтированный агрегат нужно уложить на ровную поверхность. Очистить от пыли и промыть изнутри для устранения накипи, отложений. Лучше всего выполнять промывку в ванной комнате, предварительно застелив дно ванной ветошью.
Промывка выполняется так – залить внутрь батареи специальное средство для размягчения отложений, затем дать время составу подействовать, слить отработку, промыть прибор изнутри проточной водой.
Проверить резьбовые стыки на торцах, резьба должна быть целой. Если в зоне стыка есть ржавчина, наросты или отложения, их нужно счистить наждаком. Чистую резьбу протереть ветошью, чтобы убрать возможные загрязнения, которые нарушают герметизацию приборов.
Сухой и промытый радиатор уложить на пол. Удобнее работать, если полы застелены мягкой ветошью, так приборы не будут биться о напольное покрытие, не повредят как отделку, так и защитный верхний слой. Ровная горизонталь требуется для точного соединения без перекосов – малейшие отклонения при стыковке приведут к образованию зазоров, течи.
Проверить качество ниппелей, резьбу на них и целостность гнезд, выложить паронитовые прокладки

Если на резьбе ниппелей есть сколы, а гнезда разбиты, детали нужно заменить.

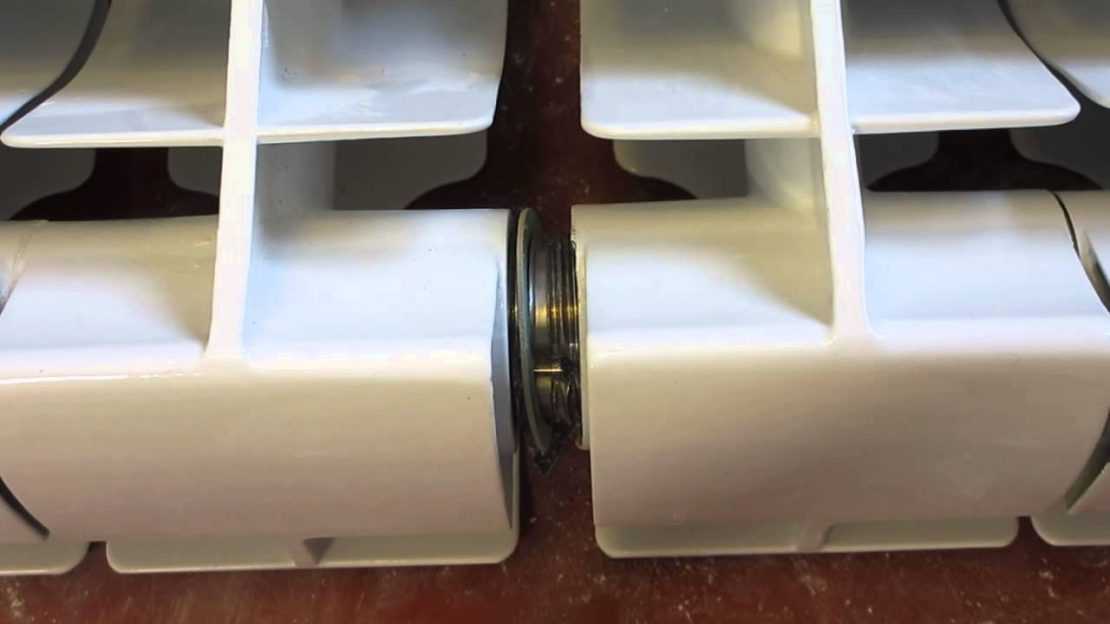

Сдвинуть секции между собой так, чтобы между ними оказались зажаты ниппели и паронитовые прокладки.
Осторожно начать закручивать ниппель. С одной стороны детали резьба левая, а другая сторона оснащена правой резьбой, поэтому в процессе выполняется притягивание секций в равномерном порядке.

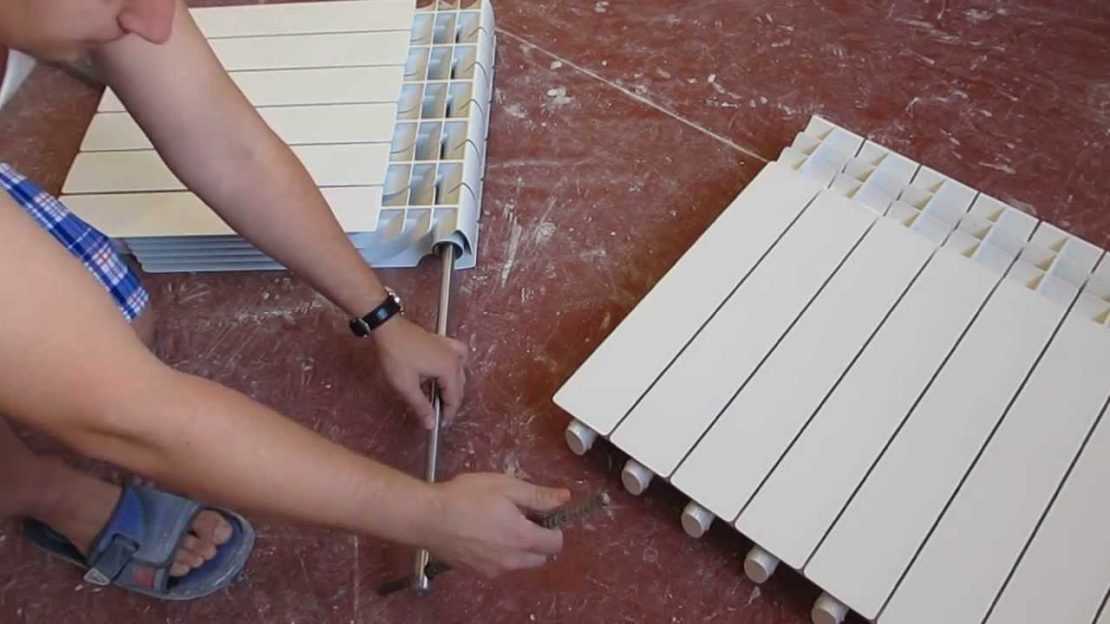

Работы выполняются радиаторным ключом, который поможет не только выполнить соединение радиаторов отопления между собой, но и разобрать их, чтобы открепить ненужные секции

Для открепления ниппель крутится ключом в другую сторону.
Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.

Зная, как увеличить батарею отопления, мастер всегда сможет обеспечить качественный прогрев помещений, но только в случае использования секционных радиаторов. После стыковки деталей прибор нужно проверить на герметичность. Сделать это можно посредством залива в батарею подкрашенной жидкости. Закрыть заглушки, оставить прибор на несколько часов, иногда для тестирования требуются сутки, а затем осмотреть стыки – если протечек нет, то сборка проведена правильно, радиатор установить на место, запустить систему в эксплуатацию.

Радиаторы

Каких проблем можно ждать от отопительных приборов?

Течи

Почему текут по стыкам между секциями чугунные радиаторы и как своими руками устранить течи?

Причина — в паронитовых (изготовленных из жесткой термостойкой  резины) межсекционных прокладках. При каждом цикле нагрева и охлаждения соседних секций они сжимают прокладку и  ослабляют давление на нее.

В результате рано или поздно при очередном понижении температуры утратившая эластичность паронитовая прокладка перестает перекрывать просвет между секциями, и соединение начинает течь.

Течь между секций — общая болезнь чугунных радиаторов советского образца

Радикальное решение — переборка отопительного прибора с заменой проблемных прокладок. Их лучше менять на резиновые (покупные или вырезанные из старой автомобильной камеры) или силиконовые (их ресурс на отоплении исчисляется десятилетиями).

Переборка секционного радиатора с заменой прокладок

В качестве временного решения можно просто сбросить на лето стояк с проблемными батареями: при осеннем запуске отопления и сопутствующем ему нагреве секции расширятся, сдавят прокладку, и течь прекратится.

Заиливание

Почему не греют дальние от подводок секции радиатора? Причина — банальное заиливание секций. Ил (взвеси, содержащиеся в технической воде) оседают на участках контура с минимальной скоростью движения потока.

Чугунные секции с их большим объемом и, соответственно, медленной циркуляцией воды — первый кандидат на сбор отложений, однако в той или иной степени от заиливания страдают все батареи.

Ил в крайних секциях чугунной батареи

Как бороться с зарастанием отопительных приборов:

Раз в год должна выполняться гидропневматическая промывка системы ЦО. Для этого к контуру подключается воздушный компрессор, и отопление запускается на сброс в канализацию. Смесь воды с пузырями воздуха эффективно разбивает залежи ила и уносит их через сбросник;

Ежегодная гидропневматическая промывка системы центрального отопления

• Отдельный радиатор может быть промыт через так называемый промывочный кран — врезанный в нижнюю глухую радиаторную пробку вентиль. К нему подключается обычный садовый шланг, направленный на улицу или в канализацию, после чего вода из системы отопления сбрасывается в течение нескольких минут, унося с собой залежи ила;

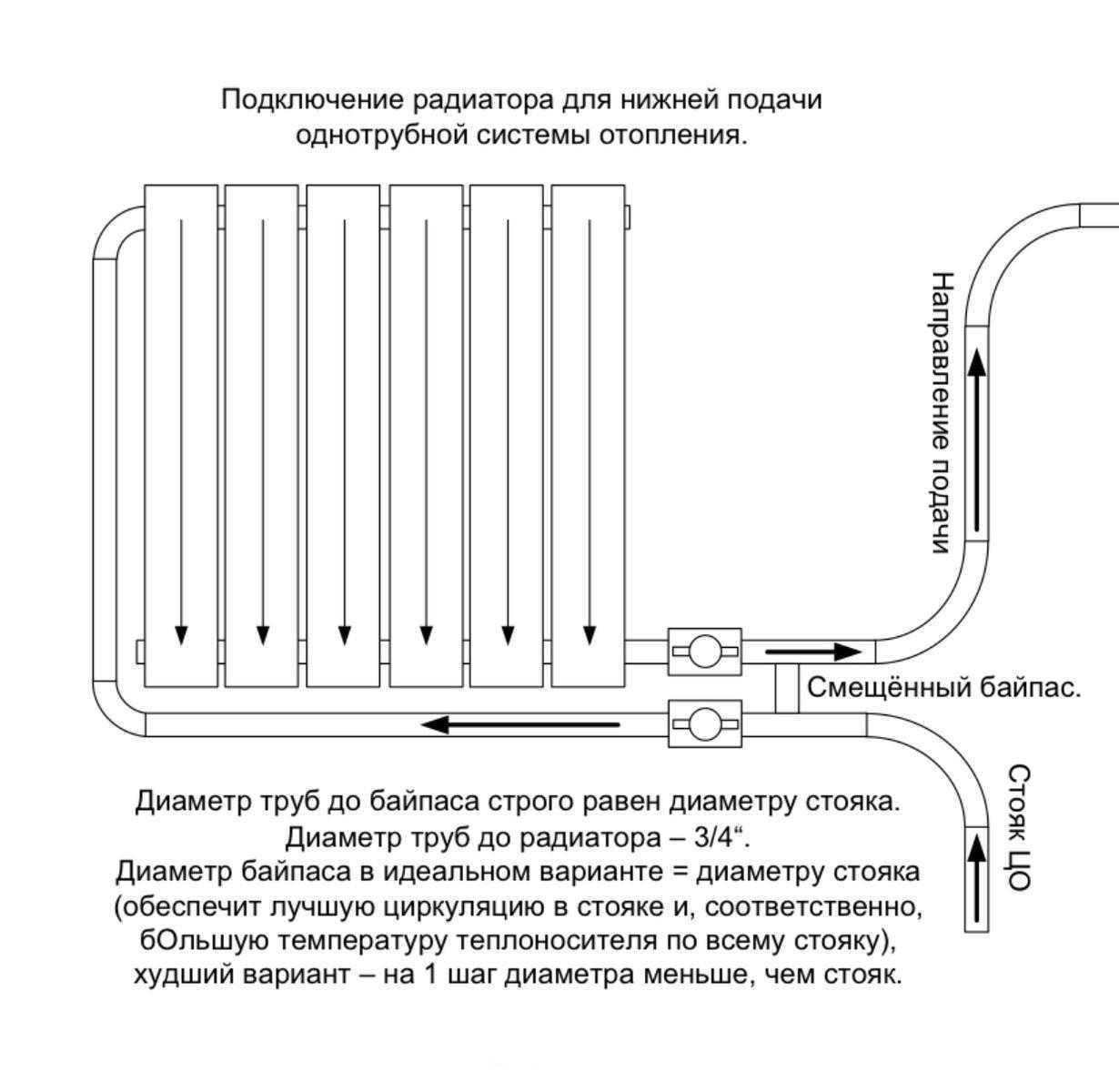

• Радикальное решение проблемы заиливания батареи — ее подключение по схеме «снизу вниз». В этом случае основной объем воды циркулирует через нижний коллектор батареи, не позволяя илу оседать в нем. Верх секций прогревается за счет их теплопроводности.

При таком подключении батарея всегда будет греть по всей длине

Неравномерный нагрев

Можно ли решить проблему низкой температуры дальних от котла или другого источника тепла батарей в автономном отопительном контуре? Проблема типична для систем с естественной циркуляцией, в которых теплоноситель приводится в движение только разницей в плотности между горячей и холодной средами.

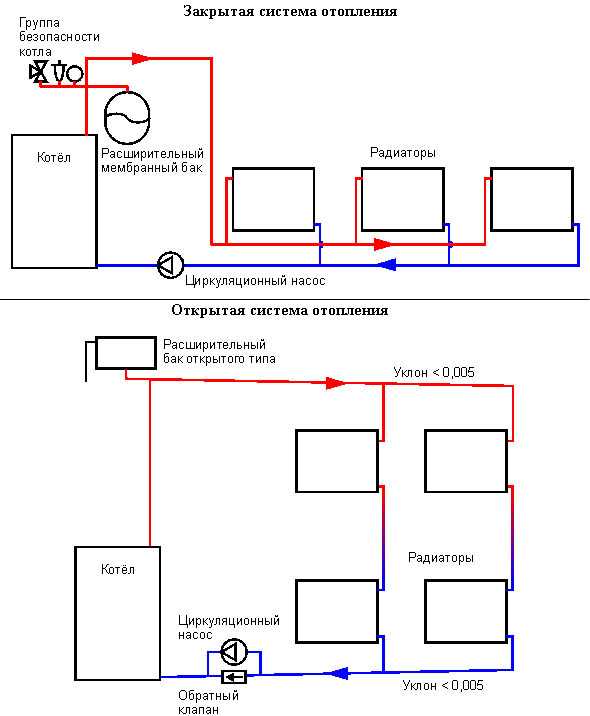

Принципиальная схема гравитационной отопительной системы

Причина разброса температур в этом контуре — меленная циркуляция, вызванная:

• Большой длиной розлива;
• Незначительным перепадом по высоте между теплообменником котла и отопительными приборами;

Теплоноситель приводит в движение перепад по высоте между участками с одинаковой температурой в теплообменнике котла и в отопительных приборах

Заниженным диаметром розлива.

Семь бед — один ответ: электрические циркуляционные насосы способны ускорить циркуляцию теплоносителя в любом случае. Насос врезается параллельно розливу; между врезками монтируется шаровый кран или, что куда разумнее, шариковый обратный клапан (он срабатывает, в отличие от пружинного, при минимальном перепаде давлений).

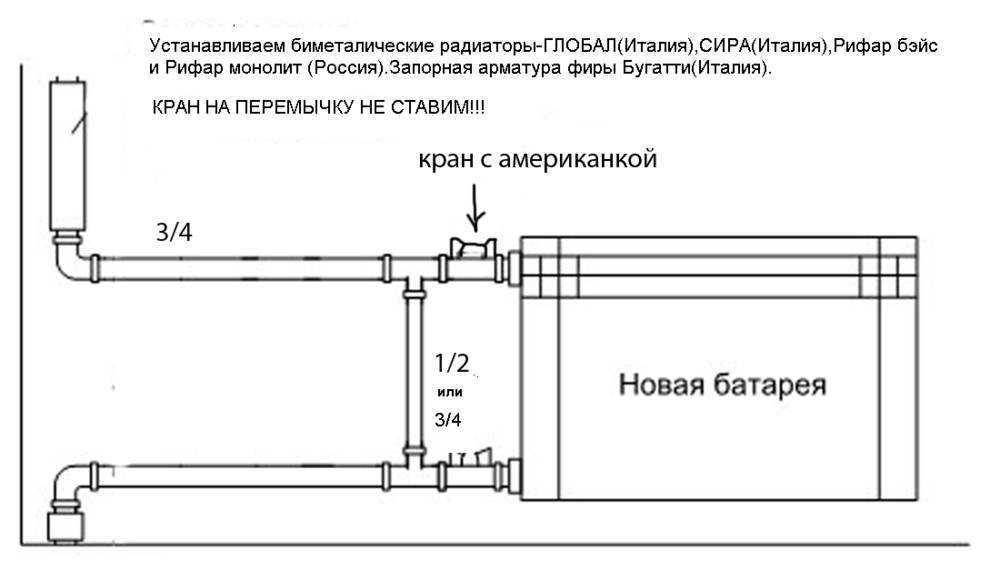

Врезка насоса с шариковым обратным клапаном на байпасе

Как работает такая схема:

• В штатном режиме насос гоняет воду по розливу. Байпас между врезками перекрыт сработавшим обратным клапаном или закрытым вручную краном;
• Стоит прекратиться подаче электроэнергии (отключения света — не редкость в загородных домах), как контур мгновенно переводится в режим естественной циркуляции. Для этого достаточно открыть кран на байпасе. Если на нем стоит обратный клапан — режим работы контура будет переключаться без вмешательства владельца, в полностью автоматическом режиме.

Какой может быть обвязка

Она может быть разной потому, что в каждом доме собственники пытаются проложить отопительные трубы так, чтобы их длина была минимальной, и при этом батареи находились в нужных местах.

Можно определить факторы, от которых зависит обвязка радиаторов отопления полипропиленом:

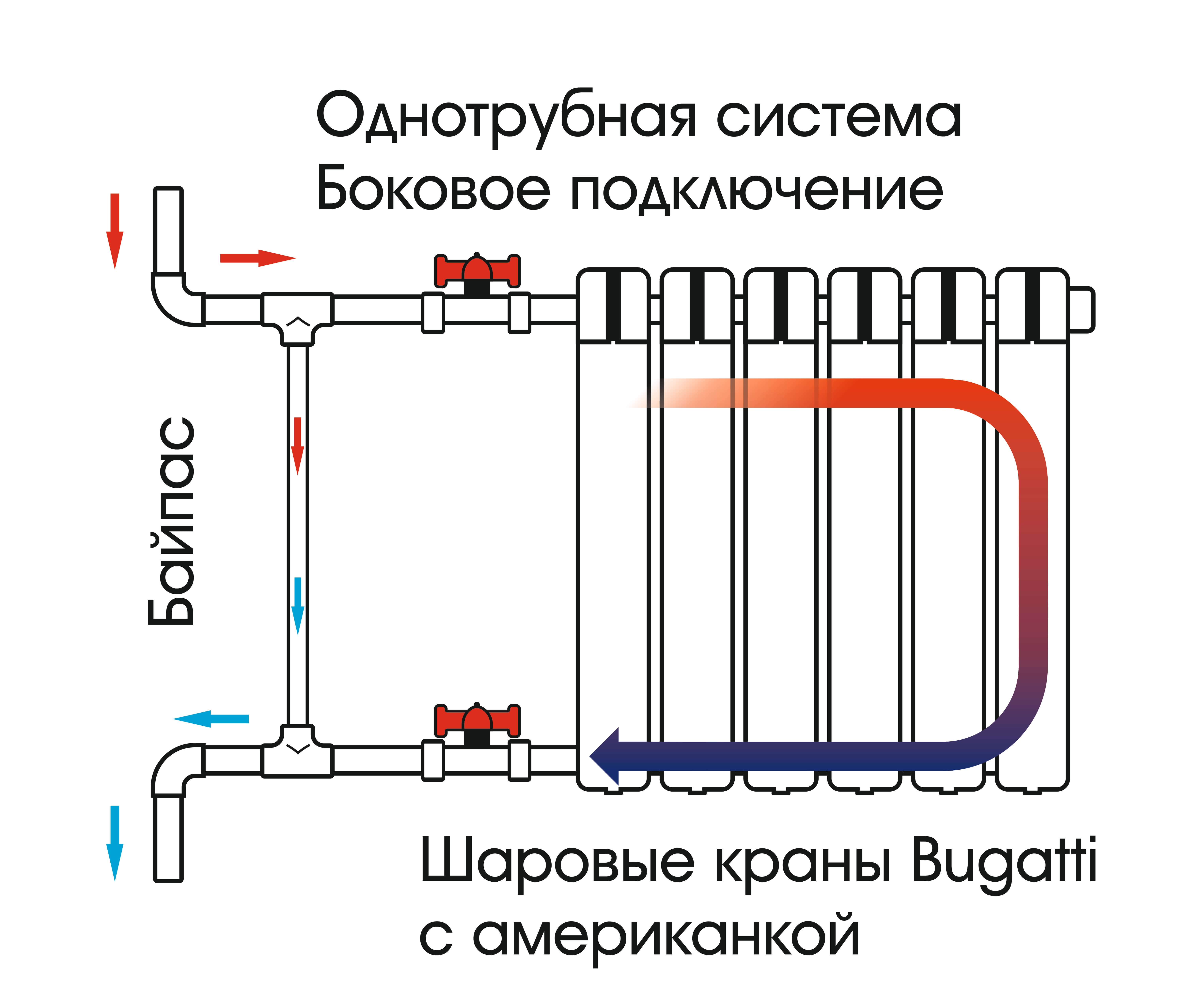

1. Тип трубной системы (однотрубная или двухтрубная).
2. Способ подключения (боковое, нижнее, диагональное).

В любом типе трубной системы можно выполнить все способы подключения батареи. Эксперты отмечают, что при разработке схемы нужно делать систему с как можно меньшим количеством изгибов. Благодаря этому обвязка будет более надежной. Обвязка в однотрубной и двухтрубной системе выполняется в одинаковой последовательности. Однако есть свои особенности.

Какие есть схемы подключения батарей?

На данный момент схем подключения радиаторов существует несколько.

Специалисты утверждают, что неправильно выбранная схема может привести к тому, что 50% тепла будет потеряно.

Если дополнительные секции присоединены неправильно, система будет прогреваться неравномерно. А малейшая ошибка, дефект может стать причиной протечек и прорывов

Поэтому важно знать, как правильно соединить батареи отопления, и выполнять работу аккуратно и внимательно

Способы соединения радиаторов приведены ниже:

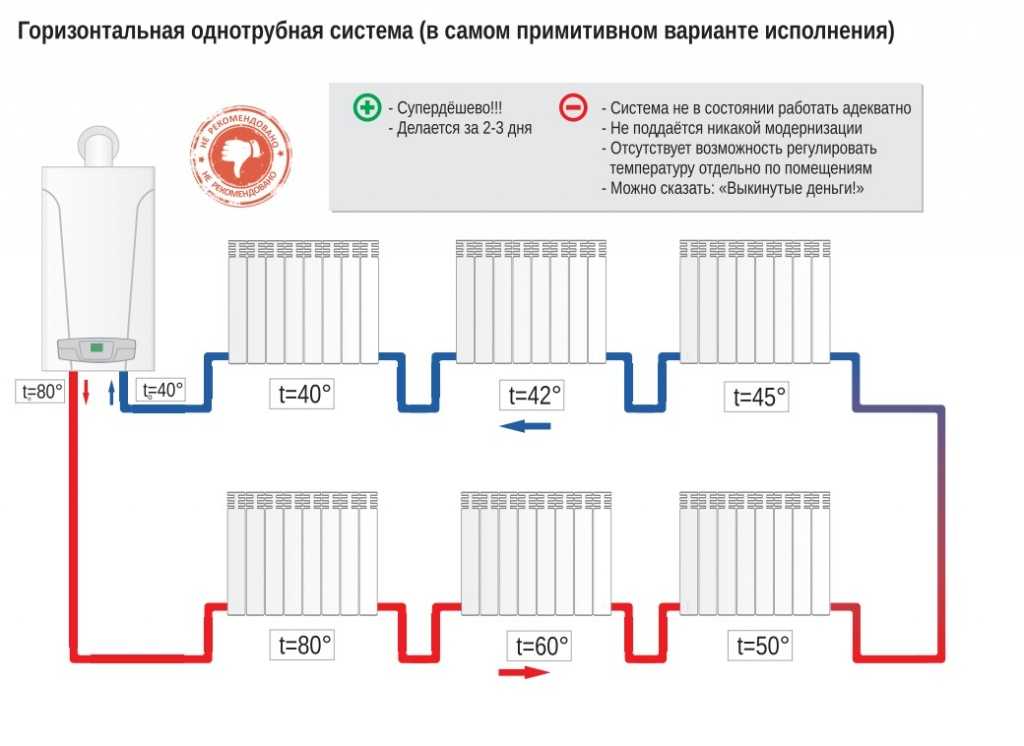

1. Последовательное соединение. В работе задействуется лишь одна труба;
2. Параллельное. В работе используются две трубы. Батареи при этом подсоединяются друг к другу через верхний и нижний отвод;
3. Соединение насквозь. При этом теплоноситель не задерживается через батареи, а течет через систему обогревателя.

Надо отметить, что последовательное соединение радиаторов отопления является самым надежным и экономически оправданным. Самый легкий в реализации метод – провести один общий канал подачи теплоносителя.

Сборка чугунного радиатора

Производится в обратной последовательности, отличие лишь в смене направления вращения ключа. Не забывайте о замене прокладок, лучше всего купить в магазине паронитовые, они прочнее, долговечнее и выдерживают агрессивные теплоносители (антифризы).

Вдруг не найдёте таких прокладок, можно использовать сантехнический лён. Он наматывается на правую резьбу по часовой стрелке, а на левую наоборот — против часовой стрелки. Ещё для надёжности на резьбу ниппель-гайки можно нанести герметик (например Unilock). Если использовать в системе планируете антифриз, то на подмотку краску наносить нельзя — ее разъест очень быстро и придется все перепаковывать. А это — слив системы, ее промывка, разобрать, потом собрать все секции… работы много. Так что под систему с антифризами используйте химический стойкий герметик и паронитовые прокладки.

Сборка и разборка радиаторов из любого материала происходит по одному сценарию. Разный может быть только вес, да еще некоторые специфические характеристики металлов (хрупкость чугуна, например).

Как вам статья?

Мне нравитсяНе нравится

Подготовительная работа

Перед наращиванием батареи следует не только произвести расчеты, но и приобрести необходимые инструменты

Это особенно важно, если всю работу предстоит проделывать самостоятельно. Для качественной работы потребуются:

• ключ для трубы;
• радиаторный ключ;
• специальные ниппели (должны идти в комплекте с секцией батареи);
• заглушки с левой и правой резьбой;
• прокладки, устанавливаемые между секциями;
• наждачное полотно;
• прокладки из паронита.

Когда инструменты под рукой, можно приступать к подготовительным работам.

• Первым делом, снимается радиатор, к которому будет наращиваться секция. Для этого закрывается подача теплоносителя в систему, и батарея отсоединяется от трубы.
• Снятый радиатор нужно тщательно вымыть от пыли и проверить на наличие загрязнения внутри. Хотя нержавеющей стали не страшен показатель кислотности воды, сердечник «не застрахован» от оседания на его стенках мусора и накипи. Их следует удалить, промыв радиатор специальным средством.
• Проверить места соединений на целостность и качество резьбы. Бывает, что на стыках образуются наросты, поэтому нужно каждое отверстие с резьбой обработать наждачной бумагой.

Даже если наросты не обнаружены, стоит пройтись наждачным полотном по резьбе. Это удалит загрязнения, которые могут помешать прокладке создать качественную герметизацию.

После того, как старая батарея была вычищена, ее нужно положить на заранее подготовленную ровную поверхность

Это важно, так как соединить биметаллические радиаторы между собой нужно без перекосов, даже самых незначительных. Малозаметные вначале, они могут привести в дальнейшем к серьезной аварии

Только после проведения подготовки, можно приступать к наращиванию новых секций.
