Чем отличается аогв от газового котла
Вопросы и ответы

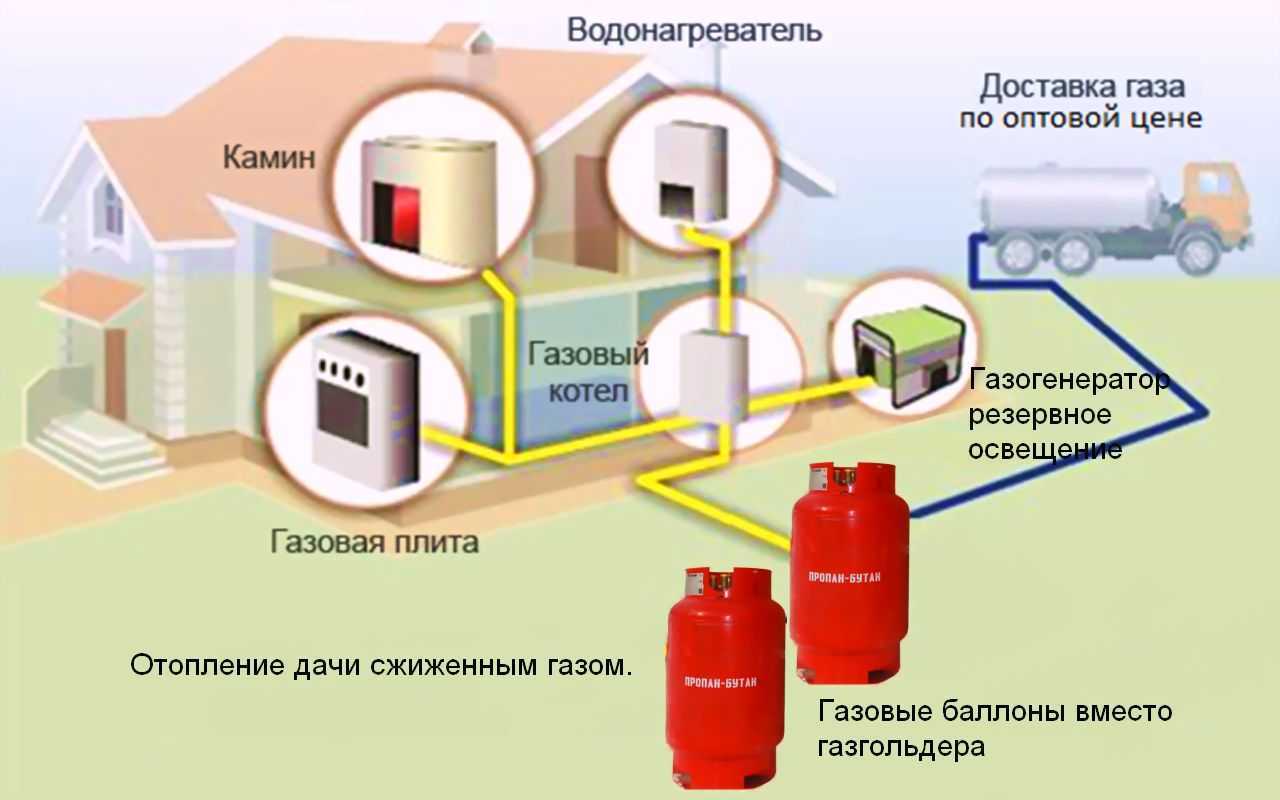

Да, при эксплуатации котлов марки АОГВ можно использовать сжиженный газ. При этом необходимо учитывать, что такой способ отопления рекомендован лишь для хорошо утепленных помещений площадью не более 70 кв.м. и при использовании котлов мощностью до 18 кВт.
Для котлов АОГВ установка циркуляционного насоса не обязательна. Тем не менее, при установке циркуляционного насоса увеличивается срок службы котла, возрастают его теплоотдача и характеристики эффективности всей отопительной системы.
При установке котла и пуске газа представитель специализированной организации газового хозяйства, произведший установку, в паспорте изделия обязан заполнить раздел «Отметка об установке аппарата и проведении технического обслуживания».
В случае возникновения каких-либо сомнений в исправности отопительного аппарата, необходимо обратиться в специализированную организацию газового хозяйства. Специалист организации производит осмотр системы и, при обнаружении неисправностей отопительного аппарата, заполняет «Акт дефектов», в котором обязан описать дефект и причину его возникновения.
В случае обнаружения дефекта, определённого в «Акте дефектов» как «заводской дефект», необходимо предоставить в организацию, где был приобретен аппарат, либо на завод-изготовитель: дефектный узел, заполненный «Акт дефектов», и копию заполненного раздела «Отметка об установке аппарата и проведении технического обслуживания».
АОГВ и котёл – изделия с одинаковыми потребительскими свойствами. В просторечии эти названия часто используются людьми для обозначения одних и тех же изделий. Строгое же различие между ними определяют два действующих стандарта, описывающих технические условия их производства. Термин «АОГВ» введен «ГОСТ 20219-74 – Аппараты отопительные газовые бытовые с водяным контуром. Технические условия» и распространяется на бытовые аппараты, работающие только на природном и сжиженном газе. Термин «котлы» введен «ГОСТ 20548-87 – Котлы отопительные водогрейные теплопроизводительностью до 100 кВт. Общие технические условия» иохватывает все остальные отопительные системы, работающие на твердом, жидком и газообразном топливе.
Для правильной установки отопительного оборудования необходимо обратиться в специализированные организации, имеющие право на данный вид работ.
Техническое обслуживание необходимо проводить по мере необходимости, но не реже одного раза в год. Объем технического обслуживания изложен в руководстве по эксплуатации в виде перечня обязательных работ.
Отопительные котлы могут иметь один или два водяных контура. Обычные, или одноконтурные котлы, содержат лишь один замкнутый водяной контур, используемый только для отопления помещений. Двухконтурные котлы дополнительно содержат второй проточный водяной контур, соединенный с водопроводной магистралью и предназначенный для горячего водоснабжения помещений. Оба контура гидравлически никак не связаны между собой и контур горячего водоснабжения нагревается путём косвенного нагрева от контура отопления.
Принцип действия газовых котлов
Как бы то ни было, а большей популярностью при установке отопительной системы пользуются именно газовые котлы. Оно и правильно, ведь, как мы уже говорили, отапливать баллонами с газом очень невыгодно, а для работы конвекторов требуются именно баллоны. Так вот, принцип работы котлов практически такой же, как и у других устройств, предназначенных для отопления. Тепловая энергия, выделяемая при горении газа, подогревает теплоноситель. Последний, собственно, и есть источник тепла, который при помощи системы трубопровода попадает в самые отдаленные участки частного дома. Итак, газовые котлы состоят из следующих элементов:
- Топка, в которой сжигается газ.
- Патрубки, необходимые для подключения к системе.
- Горелка, благодаря которой горит газ.
- Трубопровод, поднимающий горючие газы.
- Дымоход. отводящий продукты горения топлива наружу.
Далее следует перемещение теплоносителя. Для этого имеется еще один трубопровод, к которому подключаются радиаторы
Это еще одна важная деталь отопления, которой нужно уделить должное внимание, ведь они могут иметь самые разные формы и быть изготовленными из самых разных материалов
Помимо этого, газовое отопление в частном доме состоит еще из целого ряда устройств, необходимых для регулировки процесса. Это, к примеру, расширительные баки для скапливания лишней жидкости, насос для циркуляции, регулятор температуры, воздухоотвод и различные клапаны.
Отопительная система – это, пожалуй, важнейший элемент дома
Следовательно, при ее устройстве необходимо уделять большое внимание каждому этапу. В особенности, если все работы будут производиться собственноручно
А теперь – поэтапная технология создания такой отопительной системы.
Этап 1. Составляем проект системы, в который будут входить чертежи и рабочий проект
Крайне важно здесь рассчитать необходимую мощность газового котла, всех радиаторов и циркуляционного насоса
Этап 2. Рассчитываем предварительную смету.
Этап 3. Покупаем все необходимые материалы, детали и инструменты.
Этап 4. Монтируем отопительную систему.
Этап 5. Заполняем ее теплоносителем.
Этап 6. Производим пробный запуск системы.
Этап 7. Собственно, работа отопительной системы.
Ежели вы намерились сделать монтаж отопительной системы своими руками, как мы здесь разобрали, то вы должны согласиться с тем моментом, что она по сути своей не представляет из себя ничего сложного. Все, что вам потребуется – это несколько необходимых инструментов, а также умения в обращении с ними. Разумеется, это дело деликатное, поэтому, конечно же, им должны заниматься профессионалы, осведомленные обо всех нюансах вопроса.
Но если ваше решение твердо и непоколебимо, то это отличная возможность сэкономить.
И последнее, что следует знать при работе с отопительной системой. Все, что связано с газом, должны делать исключительно сотрудники газовых служб. В этом, прежде всего, заинтересованы мы сами, так как это в целях нашей же безопасности.
Параметры нагревателей
Высокий КПД АОГВ – до 92% – означает, что установка этого оборудования принесет максимальную эффективность обогрева, и это – благодаря оригинальной конструкции рубашки. Котлы могут работать в отопительных системах с принудительной или естественной циркуляцией теплоносителя при условии, что давление в системе будет не меньше 1,4 Атм. Такие условия смогут обеспечить температуру жидкости +40/+90С.
Недостатком этой аппаратуры можно считать слишком большую мощность – даже самый маломощный котел производства Жуковского завода рассчитан на обогрев площади не менее 200 м2, а это значит, что в небольших домах его установка будет нецелесообразной и расходной.
Горелка в любой модификации и марке котла сделана из нержавеющей стали, поэтому ее долговечность гарантирована. Рубашка для ГВС – из меди, корпус агрегата покрыт полимерной или порошковой краской. Стандартная автоматика имеет температурные датчики и регуляторы для управления температурой теплоносителя и недопущения перегрева котла. Также в комплектацию входит термопара, контролирующая расход газа, и стабилизатор воздушного потока, который служит для компенсации перепадов воздушного давления при порывах ветра, а при безветренной погоде перекрывает газ.
Сертификат соответствия на котел газовый AOГB
Наименования | AOГB-11,6 | AOГBК-11,6 | AOГB-17,4 | AOГBК-17,4 | AOГB-23,2 | AOГBК-23,2 | AOГB-29 | AOГB-35 | AOГBК-35 |
Показатели | |||||||||
Мощность номинальная, кВт | 11,6 | 11,6 | 17,4 | 17,4 | 23,2 | 23,2 | 29,0 | 29,0 | 35,0 |
Расход магистрального или баллонного газа | |||||||||
Магистральный, мЗ/ч | 1,19 | 1,19 | 1,75 | 1,75 | 2,32 | 2,32 | 2,95 | 3,56 | 3,56 |
Баллонный, кг/ч | 0,865 | 0,865 | 1,215 | 1,215 | – | – | – | – | – |
Обогреваемая площадь, квадратные метры | 120 | 120 | 100-200 | 100-200 | 100-250 | 100-250 | 150-300 | 150-400 | 150-400 |
КПД ≥ 90% | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 | 90,0 |
Расход ГВС при нагреве воды при 35°С, литров в минуту | – | 3,5 | – | 3,5 | – | 7,0 | – | – | 10,0 |
Резьба на штуцере, дюймы | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 |
Подвод/отвод | |||||||||
К системе отопления | 1/2 | 1/2 | 1/2 | 1/2 | 2 | 2 | 2 | 2 | 2 |
К системе ГВС | – | 1/2 | – | 1/2 | – | 1/2 | – | 1/2 | – |
Диаметр патрубка для отвода газа, ≥ дециметров | 1,15 | 1,15 | 1,25 | 1,25 | 1,38 | 1,38 | 1,38 | 1,38 | 1,38 |
Габариты, см | |||||||||
Высота | 86,5 | 86,5 | 86,5 | 86,5 | 85,0 | 85,0 | 85,0 | 85,0 | 85,0 |
Ширина | 41,0 | 41,0 | 41,0 | 41,0 | 33,0 | 33,0 | 38,0 | 38,0 | 38,0 |
Глубина | 41,0 | 41,0 | 41,0 | 41,0 | 55,0 | 55,0 | 55,0 | 55,0 | 55,0 |
Масса, кг | 43,0 | 47,0 | 49,0 | 52,0 | 56,0 | 72,0 | 65,0 | 80,0 | 82,0 |
В моделях с мощностью 23,2 29 и 35 кВт – прямоугольный корпус |

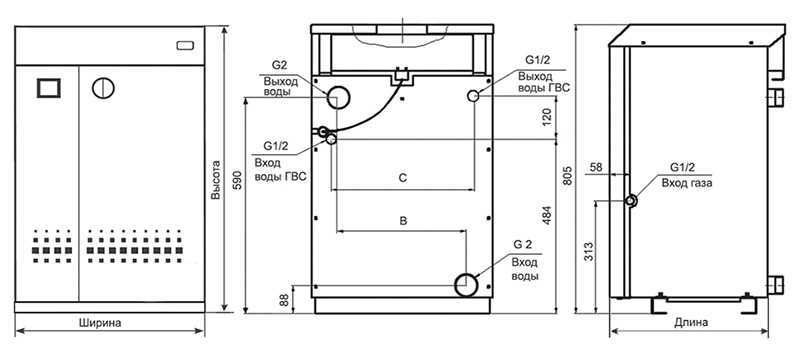

Одноконтурный агрегат АОГВ – устройство и размеры
Особенности конструкции
- Регулировка огня производится двумя способами: автоматически и вручную. Модели отличаются не только мощностью, каждая из них имеет определенный спектр возможностей.
- У некоторых моделей есть насос для циркуляции воды в трубах. Это позволяет эффективно нагревать помещение за счет равномерного распределения тепла. Более дешевые модификации насосов не имеют, а вода циркулирует по законам физики. Поэтому при установке таких котлов трубы монтируют под углом.
- Все модификации имеют расширительную емкость. Она позволяет достигать оптимального давления в системе, а если жидкость расширяется из-за сильного прогрева, помещает в себе ее избыток.
Разновидности
Все котлы «Жуковского завода» — напольные. Есть три модификации:
- «Эконом»;
- «Универсал»;
- «Комфорт».
В первом случае использована автоматика производства РФ, в двух других — зарубежная. Марка представляет только одноконтурные версии — для отопления зданий, двухконтурные версии на ЖМЗ не производятся.
Устройство
КПД оборудования составляет 89%, что для отечественной продукции весьма неплохо. Такой продуктивности удается достичь за счет оригинальной конструкции теплообменника. Чугунный теплообменник укомплектован турбуляторами. Горелка атмосферная, воздух поступает из помещения. Благодаря автоматике обеспечивается непрерывная работа в течение долгого времени.
Нагреватели «Жуковского завода» имеют ряд инноваций, повышающих их экологичность. Разработчики стараются не отставать от мировых тенденций, но все-таки отечественной продукции далековато до показателей, присущих европейским и некоторым азиатским конкурентам. Зато у российской продукции неоспоримый плюс — невысокая цена, которая удовлетворяет всех потребителей.
Особенности и отличия АОГВ от других газовых нагревателей
Универсальность и автономность – основные преимущества котла в частном доме. Универсальность заключается в том, что оборудование может работать не только от централизованного газопровода, но и от баллонного газа – достаточно поменять тип горелки. Кроме того, при отсутствии электричества электронную систему контроля успешно заменяет механическая автоматика – это и есть полная энергонезависимость и автономность.
Для жилья разной площади можно подобрать котлы соответствующей мощности, и этот параметр отражается в маркировке агрегата: так, марка котла АОГВ 17 расшифровывается, как аппарат отопительный газовый водогрейный с максимальной мощностью 17 кВт.Принципиальная схема котла АОГВ
Теплообразующие элементы агрегата: приборы и датчики автоматики, камера сгорания, рубашка (теплообменник), воздуховод (дымоходный канал). В РФ основными поставщиками этого автономного нагревательного оборудования являются Боринский и Жуковский заводы – все аогв жуковский и Боринский выпускаются в напольном исполнении. Боринский завод занимается производством нагревателей напольного типа в прямоугольном корпусе, с автоматикой, расположенной в этом же корпусе сзади. Вся автоматика монтируется в разных исполнениях и комплектациях – это может быть отечественная механическая и/или электронная аппаратура, а также автоматика европейского или американского производства.
Боринский завод изготавливает котлы с номинальной мощностью 7, 11, 17, 23 и 29 кВт в двух модификациях – одноконтурный котел и комбинированный агрегат с двумя контурами, и это позволяет отапливать в экономичном режиме даже небольшие домики с общей площадью до 70 м2. В этой особенности проявляется преимущество боринских агрегатов перед жуковскими, которые предназначены для больших площадей.
Газовый котел производства Боринского завода
Медная термопара – следующий основной элемент схемы, который приводит в рабочее состояние электромагнитный клапан, перекрывающий газ в камеру сгорания при затухании фитиля. Камера горения, которой оснащаются газовые котлы для частного дома марки АОГВ – открытая, и это значит, что воздух для поддержания горения поступает в камеру из окружающей атмосферы. Такое устройство схемы монтажа должно предусматривать наличие и естественной, и принудительной вентиляции в частном доме. Но при наличии хорошей естественной тяги электрический вентилятор можно использовать только в крайних случаях.Схема вентиляции для газового отопления
Рубашка с теплоносителем расположена в верхней части камеры сгорания, над горелкой. Оба контура (если котел аогв двухконтурный) имеют свой отдельный теплообменник с разделенными потоками воды и/или теплоносителя.
Жуковский Машиностроительный Завод производит котел аогв с номинальной мощностью 11, 17, 23 и 29 кВт в трех вариантах: экономичный нагреватель (эконом класс), универсальный котел (класс универсал), и класс комфорт.
В этих агрегатах отличаются автоматика – по комплектации и стране-производителю. Все котлы имеют пьезоэлектрический поджиг горелки, что соответствует определению автономности нагревателя. В зависимости от мощности прибора, по маркировке в паспорте можно узнать, какую площадь может обогреть конкретный агрегат.Выдержка из паспорта котла марки АОГВ 11,6-1 согласно ГОСТ 20219-74
Схема устройства систем отопления
Отопительная система газового отопления включает в себя источник тепла, трубы, по которым горячая вода переходит через коллектор к радиаторам и остывшая опять возвращается в котел. Вода или другая жидкость, в системе находится под постоянным давлением. Современные технологии зачастую используют и принудительную циркуляцию жидкости.
Неотъемлемыми составляющими современной отопительной системы также являются воздухоотводчики, датчики протока и температуры, термоголовки, автоматика для регулирования температуры. Самая обычная система отопления рассчитана на естественную циркуляцию воды. Здесь предусмотрен расширительный бачек, который располагается на достаточно высоком уровне в здании.
Такая система вполне экономичная, так как можно сэкономить на покупке дорогих насосов. При этом может быть устроена разводка нескольких видов, лучевая и тройниковая. Каждая из представленных систем хороши по-своему. Хотя лучевая разводка системы и дороже, но ее эффективность привлекает. Тройниковая отопительная система намного дешевле, так как она состоит из радиаторов и меньшего числа труб, чем в лучевом виде системы.
Достоинства и недостатки АГВ
Как любое и устройство, АГВ также имеет свои достоинства и недостатки. Основными его преимуществами являются:
- надежность и безопасность при эксплуатации;
- независимость от электропитания;
- возможность автоматизации отопления;
- применение различных способов монтажа (настенные или напольные);
- простота конструкции, что позволяет качественно и надежно обслуживать оборудование;
- небольшая стоимость и экономичность при эксплуатации.
Выделяют два основных недостатка:
- некоторая массивность оборудования, которое занимает около 1 м3. Поэтому зачастую АГВ монтируются в отдельном помещении.
- ухудшение дизайна отапливаемых помещений (трубы, радиаторы или регистры), что заставляет применять дополнительные элементы при обустройстве интерьера.
Общие характеристики котлов АОГВ
Аббревиатура АОГВ расшифровывается, как Агрегат Отопительный Газовый Водонагревательный.
Разные производители в инструкции к этой технике допускают незначительные нюансы и отличия в расшифровке ее названия, но это не влияет на общий смысл.
Если после букв названия идут цифры, они означают мощность устройства.
КПД и температура
Если планируется выбрать отопительный котел, гарантирующий максимальный КПД, то покупка АОГВ – абсолютно оправданный шаг. Он выдает порядка 92% максимальной эффективности, чего удалось достигнуть благодаря специальной конструкции теплообменника.
Эти приборы эксплуатируют в системах отопления, работающих с помощью принудительного или естественного движения теплоносителей. Главное условие нормального функционирования газовых котлов АОГВ – атмосферное давление в системе, не превышающее показателя в 1,4 атм. Температурный диапазон работы эти нагревательных устройств – от 40 до 90 градусов.
Современные котлы типа АОГВ известны на российском рынке около 15 лет. Как правило, они рассчитаны на обогрев помещений общей площадью около 200 м. кв. и обладают мощностью до 30 кВт. Для отопления помещений с небольшой квадратурой (менее 100 м. кв.) такие устройства использовать нецелесообразно.
Эти котлы отопления считаются энергонезависимыми и работают исключительно на основе природного газа.
Чаще всего их выпускают в напольном варианте. На отечественном рынке наибольшее распространение получили следующие модели:
Выбор типа обогревательного устройства зависит от его ценовой категории и квадратуры помещения.
Достоинства и недостатки АГВ
Перечень положительных качеств АГВ выглядит следующим образом:
- Независимость от электричества. Данное качество зачастую оказывается основополагающим при выборе АГВ. Для работы рассматриваемого оборудования совершенно не требуется электричество, поэтому оно отлично впишется в ситуации, где с электричеством проблемы, или же если есть желание сэкономить на нем.
- Дешевизна. В сравнении с любыми зарубежными аналогами АГВ выигрывают во всем, что касается стоимости оборудования. Это достоинство остается таковым даже с учетом крайне низкого КПД автономных газовых водонагревателей.
- Экономичность. АГВ по праву считаются одним из самых экономичных видов газового отопительного оборудования.
Недостатки АГВ сводятся к следующему списку:
- Большие размеры. Для установки АГВ требуется около 1 м3 пространства – а это довольно много. Зачастую для монтажа подобного оборудования отводится отдельное помещение.
- Внешний вид. АГВ с визуальной точки зрения представляет собой сугубо утилитарную вещь, в которой нет ни малейшей эстетической ценности. Помимо непрезентабельного вида самого нагревателя, система отопления обязательно дополняется крупногабаритными трубами и радиаторами, поэтому для создания хорошего интерьера приходится изощряться.

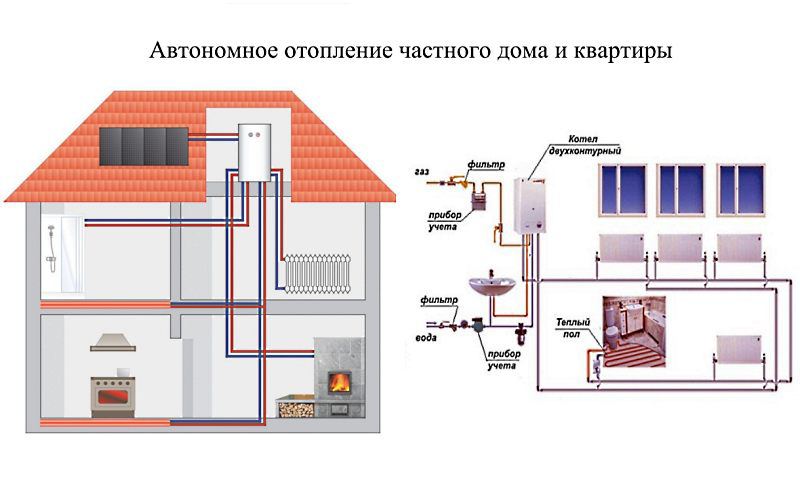

Выбор системы автономного отопления
Иметь средства и желание сделать в своем доме автономное газовое отопление — половина дела. Придется еще потратить немало сил на получение соответствующего разрешения от контролирующих органов и инстанций. Именно на этом этапе придется выбирать, какого типа будет будущая система автономного отопления, какие будут поставлены задачи и требования к отопительному оборудованию.
Ответ на многие вопросы даст проект отопительной системы. Правильно подобранный к реальным условиям тип системы автономного отопления, точно и правильно сделанные соответствующие гидравлические и тепловые расчеты, обеспечат в дальнейшем благополучный монтаж оборудования.
На сегодняшний день наиболее распространены два типа домашнего отопления:
- радиаторный;
- водяной теплый пол.
Обе системы имеют, как свои плюсы, так и минусы. В первом варианте можно говорить о быстром и удобном монтаже. Прокладка труб, установка котла и подключение радиаторов занятие обычное и для профессионалов не представляет особой сложности.
Существенных минусов в подобной системе нет. Стоимость монтажа не высока, однако надо учитывать: каждый радиатор стоит немалые деньги, плюс стоимость котла и расходных материалов, которые потребуется для прокладки коммуникаций. Чем больше отапливаемая площадь, тем больше расходы.
В плане экономичности водяной теплый пол более выгоден. В процессе работы за счет нагреваемой поверхности пола идет равномерный обогрев всего внутреннего пространства помещения. К минусам следует отнести высокую стоимость оборудования и сложность монтажа.

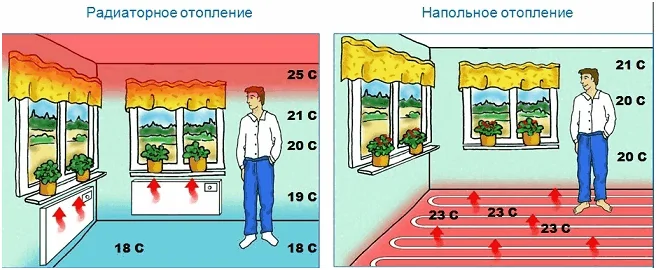

К примеру: воздух на высоте 1,5 м. над уровнем пола прогревается до 20С, то на уровне пола воздух прогревается всего до 17-18С. Под самым потолком воздух еще теплее 24-25С. В результате увеличиваются тепловые потери через чердачное помещение и стеновые панели. Котел работает в усиленном режиме, расход топлива увеличивается.
С водяным полом ситуация выглядит иначе. Температура необходимая для работы системы «теплый пол» ниже, чем температура необходимая для радиаторов. с максимальным КПД, причем расход топлива в данном случае минимальный.
Выбирая систему отопления для своего дома, не стоит забывать, что теплый пол имеет ограниченную теплоотдачу — всего 50-70 Вт на м2. В помещениях большой площади, с большим количеством окон и наружных стен будут иметь место значительные теплопотери.

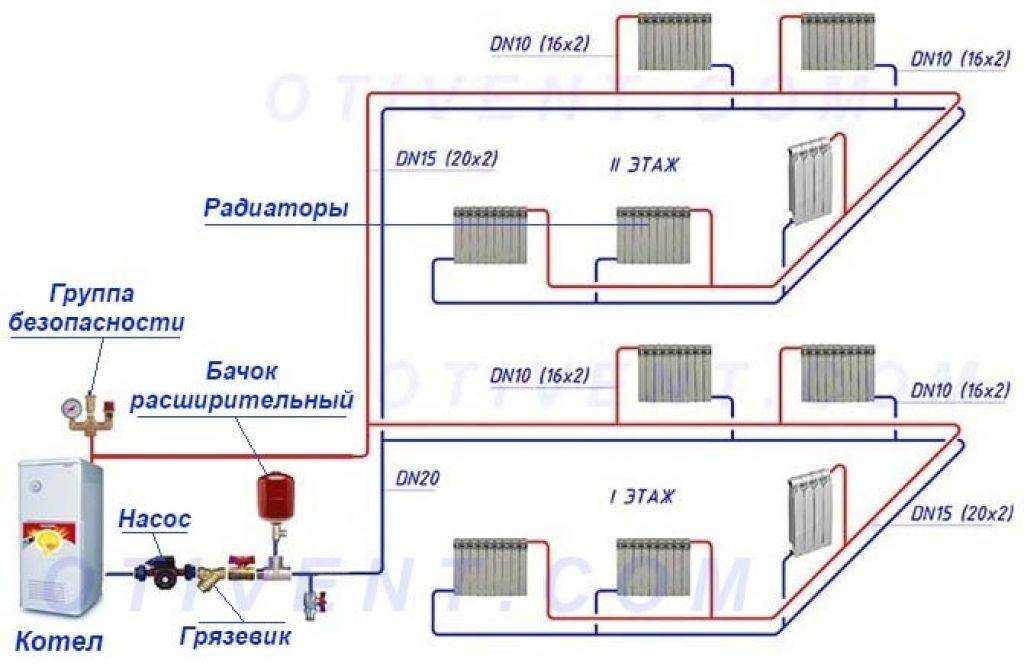

На схеме показана традиционная для большинства домов частного сектора двухтрубная система отопления.
Схема отопления двухэтажного дома
Устройство и характеристики оборудования
Примером приборов АОГВ могут служить котлы, выпускаемые Жуковским механическим заводом. Теплотехника этого производителя обладает высоким качеством, пользуется доверием большинства российских потребителей и имеет знаки отличия.
Жуковские котлы могут работать на природном и сжиженном газе. Разница – в форсунке. Завод-изготовитель поставляет аппараты с горелочным устройством под магистральный газ. Для баллонного – форсунка заказывается отдельно.
Жуковский завод выпускает 3 модификации котлов:
- эконом;
- универсал;
- комфорт.
Диапазон нагрева воды: +40…+90°С.
В агрегатах 1 контур и механическое управление. Для устройства горячего водоснабжения понадобится установка бойлерного оборудования.
В АОГВ предусмотрены автоматический и ручной способы регулировки огня. Горелка атмосферная, инжекционного типа. Есть пьезорозжиг для автономности.
Диаметр труб больше или равен 2 дюймам. Меньшие размеры вызовут дополнительные расходы на нагрев воды.
Дымоход монтируют за пределами жилых комнат, его диаметр – порядка 120 мм.
Некоторые, более дорогие модели, оснащены циркуляционным насосом, обеспечивающим равномерное распределение тепла в отопительной системе. В устройствах эконом-класса движение воды производится согласно законам физики, поэтому монтаж труб осуществляют под небольшим углом (10 мм на 1 м в сторону батарей), а сам котел размещают в самой низкой точке дома.
Блок автоматики обеспечивает бесперебойную работу оборудования при любых обстоятельствах (при сильных морозах, при низком давлении газа, при отключении электроэнергии).
Он осуществляет контроль:
- За тягой в дымоходе. Она контролируется специальным датчиком. В случае отсутствия тяги подача топлива автоматически прекратится. Отключение происходит и при погасании запальника.
- За уровнем нагрева. Температура теплоносителя отслеживается термопарой. Если нагрев превысит установленный уровень, горелка отключится. Газ снова начнет поступать, а форсунка загорится, когда температура достигнет критически низкого значения.
- За давлением газа. При низком показателе или пульсации поступление топлива блокируется, как и при выходе из строя (поломке) термопары.
Как обращаться с АГВ?
Котлы данного типа имеют множество особенностей. которые следует учитывать при работе. Среди них:
- установка АГВ для отопления требует размещения в отдельном помещении дома;
- дымоходная труба должна располагаться выше кровельного материала и иметь диаметр не менее 135 мм ;
- часть дымохода, которая располагается на улице должна быть изолированной и утепленной, а в самом дымоходе необходимо установить карман для сбора упавшего в трубу мусора.
Совет: Самостоятельно подключать АГВ к газопроводу строго запрещается! Этим занимаются только представители газового хозяйства, которые ставят на учет агрегат.
Также потребуется утепление трубопровода, по которому будет циркулировать нагретый теплоноситель к радиаторам. Что же касается обратного трубопровода, то его утепление будет лишним.
Если в доме применяется схема с естественной циркуляцией носителя тепла, то данный аппарат нужно устанавливать ниже места размещения радиаторов. Чаще всего газовые котлы отопления АОГВ ставят в подвале или строят отдельное помещение с углублённым полом.
Совет: Трубы и их диаметр следует подбирать в соответствии с основными сантехническими нормами и требованиями. Также требуется правильно вставить угол крена горизонтальных участков разводки труб.
Схема отопления с АГВ
Этот угол должен составлять 1 см на 1 м длины трубопровода. Это условие обязательно нужно выполнить, так как от этого улучшается циркуляция воды, снижается вероятность появления воздушных пробок, это также при необходимости помогает сливать воду из системы на период её консервации или для произведения ремонтных работ.
Когда температура достигнет отметки +50. то на стенах емкости котла и трубах начнет образовываться конденсат, который может привести к уменьшению периода эксплуатации металлических деталей и узлов отопительной системы. Кроме того, при достижении заданного температурного режима прекращается циркуляция и самого теплоносителя.
