Автономное газовое отопление в квартире в 2020 году

Котельная дома

Полноценная котельная на основе газового котла может быть оборудована и в загородном деревянном доме, и в коттедже, и в обычной городской квартире.

Ее «сердцем» является двухконтурный котел с автоматическими системами. Автоматика обеспечивает не только безопасность, но и эффективность эксплуатации всей сети. Именно от ее работы зависит обеспечение комфортного температурного режима и возможность снижения потребления газа во время работы прибора.

Несмотря на все свои преимущества установка котла с автоматикой имеет один важный нюанс. В случае отключения электроэнергии агрегат перейдет в режим минимального обогрева помещения.

Принцип работы оборудования

Газовое автономное отопление в многоквартирном доме работает от котла, установленного в квартире. Для подачи газа включается электронный или пьезорозжиг. Высекаемая искра поджигает запальник, который горит, пока не отключат устройство.

Подавать газ в район горелки, когда не включён запальник, нельзя из-за вероятности взрыва. Запальник приводит в действие главную горелку, греющую теплоноситель до заданной температуры.

По достижении нужных показателей горелка автоматически отключается. Стоит температуре теплоносителя опуститься ниже определённой отметки, срабатывает термический датчик и возобновляется газовая подача.

Какие бывают котлы для индивидуального отопления

Существует много разновидностей отопительных агрегатов, которые можно устанавливать в квартирах:

Одноконтурный котел. Такой аппарат подходит только обогрева помещения. Если Вам нужно еще и нагревать воду для семейного пользования, то тогда такой агрегат не подойдет. Его, конечно можно установить, но дополнительно придется еще и приобрести бойлер для нагрева воды, а это, в свою очередь, чревато лишними расходами.
Двухконтурный котел. Такой отопительный агрегат является наиболее популярным, так как благодаря ему можно еще и пользоваться горячей водой круглосуточно. Размеры таких котлов достаточно компактные, поэтому их можно устанавливать даже на небольшой кухне.

Если выбирать из этих двух вариантов, то, конечно, лучшим будет именно второй вариант. Индивидуальный котел в квартирах устанавливают на стены, поэтому экономится полезная площадь на кухне. Во многих современных многоэтажках отсутствуют дымоходы. Но это не повод отказываться от своей мечты – установки газового агрегата. Ведь существует еще один прекрасный способ, благодаря которому выводятся продукты сгорания наружу. Это установка коаксиальной трубы, или ее еще называют коаксиальным дымоходом.

Газовые котлы могут иметь открытую камеру сгорания, или закрытую. Для открытой камеры дымоход – это обязательное условие для установки газового отопления в квартирах. Если же индивидуальный агрегат для отопления имеет закрытую камеру сгорания, то тогда можно установить для вывода продуктов сгорания коаксиальную трубу, которая одновременно поставляет кислород в камеру сгорания и через другое отверстие выводит ненужные вещества.

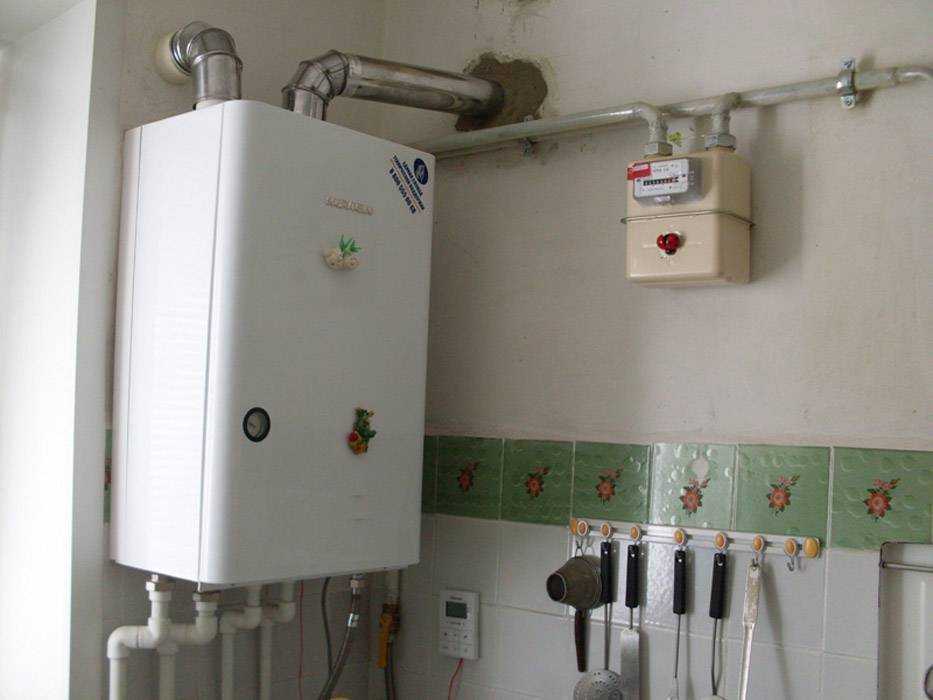

Рис. 2 Газовое отопление в квартире

Чем хороши котлы с закрытой камерой сгорания:

Такие агрегаты для индивидуального отопления являются боле безопасными в использовании для окружающих, так как они не дают продуктам сгорания попадать в помещение.
Они легки в эксплуатации и срок их службы гораздо больший.

Также многие газовые агрегаты для отопления работают только тогда, когда есть электричество. Поэтому, если Вы живете в местности, где частенько пропадает электричество, то тогда нужно обзавестись еще и дополнительным источником питания. Ведь как же не хочется мерзнуть в лютые морозы.

Как производится расчет платы за отопление для индивидуалов?

Согласно определению Конституционного суда, принятому 20 декабря 2018 года, Правительство РФ утвердило новый порядок расчета по отоплению, начиная с 28 декабря 2018 года.

Постановление касается 2-х категорий собственников жилья: установивших индивидуальные счетчики отопления и индивидуальные котлы для обогревания. Раньше законом не предусматривался расчет оплаты за тепло, если в МКД не у всех собственников были теплосчетчики.

Теперь собственник будет платить отдельно за лично потребленное тепло и отдельно за обогревание общего имущества, включающего подвалы, подъезды и т.д. За общее потребленное тепло оплата будет производиться согласно доли в общем имуществе.

Согласно принятым поправкам в Правила предоставления коммунальных услуг собственникам №354, изменения внесены и в Жилищный кодекс. Они обязывают при расчете платы за отопление учитывать показания индивидуальных счетчиков тепла.

Итак, все собственники многоквартирных домов, желающие установить индивидуальное отопление, могут не переживать о повышенных тарифах и несправедливом перераспределении платы за тепло.

Как установить в квартире газовый котел

Принцип работы таких агрегатов довольно прост — через теплообменник проходит вода из отопительной системы. В результате сгорания голубого топлива она нагревается в теплообменнике и затем распределяется по трубам и радиаторам.

Для оборудования автономного отопления в квартире необходимо:

получить ряд разрешений от соответствующих служб
закупить оборудование
подготовить помещение
переделать систему отопления — отрезать ее от централизованных коммуникаций
оборудовать вентиляцию и предусмотреть монтаж дымохода

Монтаж отопления

Список документов, которые необходимо собрать, вам предоставят в газоснабжающей организации. Причем дело это нелегкое, хлопотное и достаточно длительное.

Установка в квартире газового котла производится специализированными организациями при соблюдении определенных правил:

Площадь помещения, в котором будет находиться оборудование, должна составлять не меньше 4 квадратных метров.
Хорошее естественное освещение — на 10 квадратных метров площади полагается окно размером 0,3 кв. м. Обязательное условие — наличие форточки.
Ширина входной двери как минимум 80 сантиметров.
Высота помещения — не менее 2,5 метров.
Наличие трубопровода с холодной водой.
Вывод от контура заземления.
Установка дымохода.
Наличие вентиляционного канала.
Ровные и оштукатуренные стены.

Если помещение оборудовано с соблюдением этих простых правил, и в наличии есть соответствующие документы, то можно приступать к монтажу газового оборудования. Самостоятельно осуществлять установку строго запрещено, так как этим должны заниматься только работники специализированной организации.

Разводка

Схема подключения выбирается с учётом возможностей квартиры.

Наиболее удачным и дешёвым будет простой вариант — однотрубная или двухтрубная ленинградка с последовательным подсоединением батарей.

Наиболее эффективным показал себя лучевой тип разводки, но в квартирах с низкими потолками не всегда удаётся реализовать, т. к. необходимо поднимать полы.

Внимание! При переделке системы от центрального отопления полностью удаётся отключить только радиаторы. Трубы стояка полностью убрать не получится, и часть тепла от общей системы все равно будет попадать в квартиру

Это тепло называется «остаточным», и коммунальщики вправе заставить его оплачивать.

Какая должна быть вентиляция в котельной?

Вентиляция — это один из главных моментов, который всегда смотрят газовщики, чтобы дать Вам разрешение на газ. Максимальное количество споров было именно о вентиляции в котельной.

Помимо дымохода, в любой котельной обязательно нужна вытяжная шахта на кровлю и приточное отверстие в двери или стене.

Я подчеркну, вытяжной канал должен проходить на кровлю, а не просто отверстие на улицу. Нужен именно вытяжной канал до кровли. Расположить его можно рядом с дымоходом. Устанавливать вентиляторы на него запрещено. Вытяжной канал должен работать на естественной тяге. Размер канала и приточной решетки я рассмотрю ниже.

Воздухообмен в котельной частного дома

Если котел размещен в помещении кухни воздухообмен должен быть не менее однократного в час, но с учетом 100 м3/ч воздуха на работу газовой плиты. Если котел расположен в отдельном помещении котельной, тогда трехкратный воздухообмен с учетом приточного воздуха на горение газа в котле.

Например, если помещение котельной 12 м2, а высота 3 метра, тогда требуется (12×3х3) 108 м3/ч воздуха.

Если котел размещен в кухне 45 м2, высотой 2,8 метров, тогда (45х2,8х1)+100. Итого 226 м3/ч.

Размер вытяжного канала в нормативах Вы нигде не найдете, поэтому можете пользоваться моей таблицей. Если Вам потребуются комментарии от меня – обращайтесь на почту или WhatsApp:

Площадь дома (м2)	Мощность котла (кВт)	Размер вытяжного канала в котельной
До 250	менее 40 кВт	200х100 / Ø 160
250 — 450	40-60 кВт	250х150 / Ø 200
450 — 650	60-80 кВт	250х200 / Ø 250
650 — 850	80- 100 кВт	300х200 / Ø 280

Как Вы видите из таблицы, вытяжных каналов в кирпиче 120х120, которые часто оставляют строители недостаточно для вентиляции котельной. Вытяжной вентилятор ставить в шахту запрещено.

Приток воздуха в котельную

Приточное отверстие размещается в нижней части двери или в стене. Необязательно делать приток воздуха с улицы. Достаточно сделать отверстие в коридор.

Вы можете заказать противопожарную дверь с уже готовым отверстием. Размер приточного отверстия зависит от площади котельной, мощности и типа котла. Приток воздуха с современными котлами с закрытой камерой сгорания мы учитываем только в трехкратном объеме. Приток воздуха с напольными котлами ̶ трехкратный обмен + воздух для горения.

Для любой котельной с современным котлом подойдет отверстие 400х150 (108 м3/ч) с двух сторон закрытое решеткой. Если у Вас напольный атмосферный котел, пользуйтесь таблицей:

Площадь дома (м2)	Мощность котла (до кВт)	Объем воздуха и размер приточного отверстия ДхВ,мм.Котел напольный атмосферный
До 250	менее 40 кВт	160 м3/ч (400х150)
250 — 450	40-60 кВт	190 м3/ч (500х150)
450 — 650	60-80 кВт	210 м3/ч (400х200)
650 — 850	80- 100 кВт	240 м3/ч (500х200)

Если вы не знаете, какой будет котел – принимайте объем воздуха и размер приточного отверстия по таблице в зависимости от размера дома

На мощность котла можете не обращать внимание

Расчет мощности

В настоящее время проект на электроснабжение здания ни у кого не вызывает вопросов. Это считается как нечто само собой разумеющееся.

Ошибка №1
При этом тот же самый проект на отопление заказывают далеко не все.

Отсюда и вытекают проблемы сначала с правильным подбором мощности газового котла, а потом с его эксплуатацией.

Ошибка №2
Нельзя подбирать мощность на основании каких-то усредненных параметров.

Самый популярный способ из них – разделить общую площадь дома на 10м2. В итоге якобы и получается расчетная величина.

При этом никак не учитываются толщина и материал стен, габариты, количество и вид окон, дверей, наличие чердака и т.п.

Если вы хотите усредненно без проекта узнать мощность, воспользуйтесь хотя бы онлайн калькуляторами. Выбирать стоит те из них, которые требуют внести максимальное количество параметров.

Например, вот этот – ТЫЦ.

Но все же для комфортной и спокойной жизни изначально заложите в свои расходы отдельную сумму на проект теплоснабжения. В нем же должна быть разработана схема всего отопления и просчитаны теплопотери дома.

Система безопасности

Приборы, работающие на газе, нуждаются в серьезном контроле. Его обеспечивает либо человек, либо система автоматики. Последняя способна обеспечить многоступенчатую защиту, которая предотвращает опасные ситуации и повышает безопасность оборудования. Главная задача системы защиты — вовремя отключить устройство, прекратив подачу топлива.

Рассмотрим ступени защиты на примере напольного котла «Протерм Волк KSO». Эти современные аппараты имеют многоступенчатую защиту. Одна из ступеней — датчик ионизации, который контролирует пламя. Если огонь потухнет, будет подан сигнал блоку управления, он перекроет поступление топлива и предотвратит аварию.

В камере сгорания имеется датчик температуры, который следит за нагревом теплоносителя и не допускает быстрого прогорания топки. «Волки» оснащены системой КТД — контроля тяги дымохода. Она предотвращает скопление угарных газов. Если тяги нет, начинается скапливание продуктов сгорания в дымоходе, термостат нагревается. При достижении предельного значения температуры контакты термостата размыкаются — поступление топлива прекращается.

Автоматическая защита

Современные модели нагревателей насыщены электронными контрольно-измерительными приборами, генерирующими сигналы для блока управления. Автоматика, получая сигналы от датчиков, координирует работу всех узлов. Элементами, предотвращающими разного рода неполадки и проблемы, являются предохранительные клапаны, расширительные емкости, воздушные клапаны, датчики дыма и другие устройства.

Отопительные радиаторы и их расчет

Многим людям в общих чертах известно, как устроено отопление в многоквартирном доме. Очень часто приходится видеть в квартирах чугунные батареи, подключенные к централизованной системе. Для автономного отопления в квартире такие радиаторы не подходят. Они имеют слишком большую емкость, поэтому придется нагревать много воды. А кроме того, чугун еще и долго прогревается. Поэтому при использовании чугунных батарей будет перерасход газа, и как следствие, большие финансовые затраты.

Делая ремонт отопления в квартире, следует обратить внимание на радиаторы из других материалов. Специалисты рекомендуют устанавливать современные батареи из стали, алюминия или биметалла (прочитайте: «Как установить радиаторы отопления в квартире — краткое руководство «). Все они подходят для низкого давления в системе отопления (это характерно для небольших водяных контуров), а также выдерживают высокую температуру

При необходимости можно даже совместить в одной схеме радиаторы и систему «теплого пола». Что касается того, как улучшить отопление в квартире, то рекомендуется устанавливать алюминиевые радиаторы. Но они достаточно сложны в эксплуатации (прочитайте: «Отопление в квартире: схемы и особенности проекта «). При повышенном содержании щелочей в воде в систему необходимо обязательно добавлять нейтрализаторы. Также недопустимо попадание в контур меди, поскольку взаимодействие этого металла с алюминием приводит к их окислению, а соответственно, и разрушению. Кроме того, алюминиевые радиаторы не всем по карману

Все они подходят для низкого давления в системе отопления (это характерно для небольших водяных контуров), а также выдерживают высокую температуру. При необходимости можно даже совместить в одной схеме радиаторы и систему «теплого пола». Что касается того, как улучшить отопление в квартире, то рекомендуется устанавливать алюминиевые радиаторы. Но они достаточно сложны в эксплуатации (прочитайте: «Отопление в квартире: схемы и особенности проекта «). При повышенном содержании щелочей в воде в систему необходимо обязательно добавлять нейтрализаторы. Также недопустимо попадание в контур меди, поскольку взаимодействие этого металла с алюминием приводит к их окислению, а соответственно, и разрушению. Кроме того, алюминиевые радиаторы не всем по карману.

Перед покупкой радиаторов необходимо рассчитать нужную мощность и количество секций

Если возникает вопрос о том, как сделать тепло в квартире, то этому этапу нужно уделить особое внимание

Для расчета количества секций в радиаторе можно воспользоваться формулой Sх100/P, если высота потолков составляет не более 3-х метров. Площадь помещения обозначается буквой S, а номинальная мощность одной секции – P. Обычно мощность секции составляет 180-200 Вт. Число 100 – это нужное количество Вт на квадратный метр площади. Результат обозначают, к примеру, буквой K.

Если система отопления квартиры своими руками предполагает использование панельных радиаторов, которые не делятся на секции, то пользуются для расчетов другой формулой. В этом случае придется рассчитывать мощность и величину батарей. Формула выглядит таким образом: P=Vх41. Исходная мощность обозначается буквой P, объем помещения – V. Число 41 – это количество Вт, требуемых для обогрева одного «квадрата» площади.

Для примера расчетов можно взять комнату высотой 2,7 метра и площадью 15 «квадратов». Значит, V=2,7х15=40,5. Теперь стоит рассчитать мощность радиатора. Полученная формула выглядит следующим образом: P=Vх41=40,5х41=1660,5. Поскольку отопительных приборов такой мощности не бывает, то стоит выбрать радиатор с показателей 1,5 кВт.

После выполнения расчетов можно покупать радиаторы. Разводка отопления в квартире должна происходить по грамотно разработанной схеме.

Как сделать отопление своими силами, подробное видео:

Особенности монтажа

Монтаж, наладка газовых котлов

Если выбирать из всех типов газовых устройств, то наиболее приемлемым вариантом для квартиры является двухконтурный котел настенного типа. С его помощью можно обеспечить тепло в помещении и горячую воду для бытовых нужд. А размещение на стене позволит значительно сэкономить полезную площадь.

Если в частных домах можно для обогревательного агрегата выбрать даже отдельное помещение, то для городской квартиры наиболее приемлемый вариант — кухня, где уже есть газовая плита, подводка холодной воды и, как правило, надежная вентиляция. Поэтому установка газового отопления на кухне — лучшее решение при небольшой площади городской квартиры.

Современные изделия двухконтурного типа имеют в своем составе циркуляционный насос, для работы которого требуется постоянное наличие электрического тока. В случае возникновения аварийной ситуации с обеспечением электроэнергией в загородных домах устанавливают резервный источник питания в виде электростанции.

Важно! В квартире этого позволить нельзя, поэтому для аварийного подключения можно использовать бесперебойный источник питания, как для компьютера, только мощнее. На несколько часов работы его хватит до устранения аварии на электрических сетях. Для нормальной работы газового котла требуется еще расширительный бак, в котором должна постоянно находиться вода для отопительной системы

Вода или другой вид теплоносителя при нагревании расширяется, и ее излишки поступают в эту емкость, а при охлаждении снова уходят в систему. То есть принцип работы расширительного бака такой же, как и для системы охлаждения автомобиля

Для нормальной работы газового котла требуется еще расширительный бак, в котором должна постоянно находиться вода для отопительной системы. Вода или другой вид теплоносителя при нагревании расширяется, и ее излишки поступают в эту емкость, а при охлаждении снова уходят в систему. То есть принцип работы расширительного бака такой же, как и для системы охлаждения автомобиля.

Установка газовых котлов категорически запрещена в следующих случаях:

монтаж устройств рядом с горючими предметами
в коридоре и ванной комнате из-за повышенной влажности и сниженной подачи свежего воздуха
в помещениях общежитий
в подвале и на балконе
в цокольном этаже, который расположен ниже уровня земли
в помещениях, не оборудованных форточками

Относительно цокольного этажа — допускается установка газового оборудования, если есть специальное разрешение от контролирующих органов.
