Подключение двухконтурного газового котла к системе отопления: требования и нормы + этапы монтажа

Подключение настенной двухконтурной модели

Первым делом прибор вешается на стену. Для этого на поверхности проводиться разметка и монтируются кронштейны, которые послужат опорой. В помещении лучше всего организовать дополнительный ток воздуха, для чего и требуется окно. Даже если у модели и есть вентилятор, этим требованием пренебрегать не стоит.

Газовые агрегаты имеют одинаковое положение патрубков для подключения к системе отопления, поэтому любая модель имеет аналогичные действия. С нижней стороны прибора есть труба (строго посередине), которая отвечает за подключение к газопроводу. По бокам от нее расположены два патрубка для подключения воды. По краям есть места подключения отопительных коммуникаций – справа обратная труба, слева подача горячей воды к радиаторам.

Сначала на патрубок с обраткой устанавливают водяные фильтры грубой очистки, чтобы из системы в котел не попадало никакого мусора. Этот элемент просто накручивается на трубу, при этом стрелка должна будет смотреть в сторону теплогенератора. Далее проводят подключение к отопительному контуру, для чего необходимо смонтировать отсекающие краны на трубы обратки и подачи. Эти элементы необходимы с той целью, что дают возможность отключать устройство от системы так, чтобы оставить не тронутым трубы. Лучше всего будет, если  использовать «американские» краны, где есть разъемные соединения.

Для подключения котла к водоснабжению выполняются практически идентичные действия. Только тут используются другие по диаметру трубы и краны. Патрубок с холодной водой подводят с левой стороны, а с горячей жидкостью с правой. Шланги также оснащают фильтрами и американками.

Чтобы не запутаться, можно ознакомиться со следующей схемой:

Что касается подключения к газомагистрали, то это дело лучше доверить профессионалам. Конечно, на первый взгляд может показаться, что такая работа не очень сложна. Но на самом деле, если хоть чуть-чуть не докрутить определенный патрубок, то начнет происходить пускание газа, а это уже черева-то последствиями. Если же, все-таки, было принято решение все проводить самостоятельно, то потребуется выполнить следующие действия:

• газовый патрубок расположен в центре котла, у которого есть ответвления с установленными кранами – с них и начинается работа;
• на патрубок одевается специальный фильтр – для этого обязательно нужно использовать паклю и краску, дабы обеспечить должную герметизацию стыка (ФУМ-лента или любая уплотнительная нить запрещена);
• после фильтра удобно использовать гибкое соединение – гофрированный шланг из нержавеющей стали (но только не резиновый материал), который подключается посредством обычных накидных гаек и паронитовых прокладок;

теперь проверяется каждый узел соединения, во избегания потенциальных протечек газа.

Лучше всего доверить запуск оборудования профессионалам, потому что, если что-то пойдет не так, то специалисты сразу же это заметят и смогут на месте устранить неполадку.

Схемы отопительной системы

Перед установкой прибора отопления, использующего газ, необходимо проверить жилье на соответствие техническим условиям, взять разрешения в соответствующих органах на выполнение работ. Подключение газового отопления включает в себя монтаж газопроводных труб, врезку в центральную газовую магистраль, установку самого котла, дымохода, подключение электросети и проверку работоспособности отопительной системы.

Схема отопления частного дома с газовым котлом состоит из следующих элементов:

• газопроводной магистрали;
• радиаторов или других отопительных приборов;
• источника тепла — газового котла;
• дополнительного оборудования;
• запорной арматуры.

Если система с принудительной циркуляцией, в качестве дополнительного оборудования устанавливается насос. При использовании двойного контура нужен коллектор, с помощью которого осуществляется разводка труб.

В новейших моделях котлов дополнительное оборудование уже встроено внутри устройства. Схемы отопления с использованием газового котла подразделяются по параметрам:

• по количеству контуров на одно- и двухконтурные;
• по направлению разводки на горизонтальные и вертикальные;
• по типу циркуляции на естественную и принудительную;
• по виду разводки на одно-, двухтрубную и лучевую.

Одно- и двухконтурные системы отличаются лишь эксплуатационными особенностями. В схеме с двумя контурами при включении ГВС отключается отопление.

В вертикальной разводке устанавливаются стояки, по которым теплоноситель подается к отопительным приборам. Она больше подходит для многоэтажных коттеджей. Для нагнетания жидкости наличие циркуляционного насоса обязательно. В одноэтажных домах делают горизонтальную разводку.

При естественной циркуляции трубопровод монтируется под небольшим уклоном, что дает возможность стекать теплоносителю под собственным весом. В случае принудительной циркуляции для его перемещения устанавливается насос.

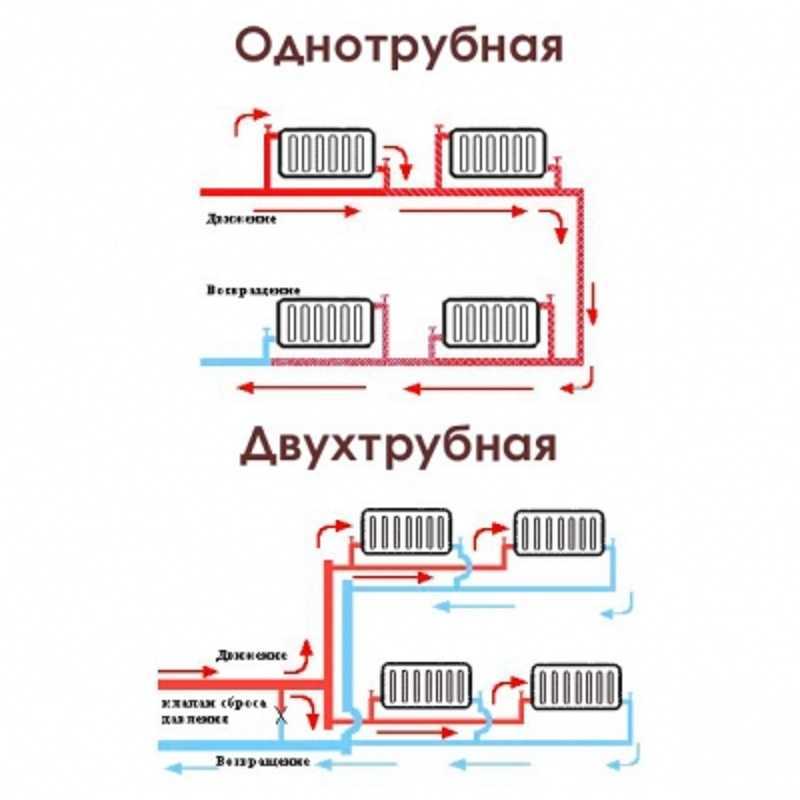

Однотрубная схема является простейшим вариантом. Она представляет собой одну трубу, выходящую из котла, обходящую приборы отопления и возвращающую остывший теплоноситель в котел. Температура теплового носителя в начале контура и в конце отличается. Плюс этой схемы в простоте монтажа, минус в невозможности отключать части контура от отопления.

В двухтрубной схеме предусмотрена обратка – вторая труба, предназначенная для охлажденного теплоносителя. В этом случае дом прогревается равномерно, наличие регулировочной арматуры позволяет создать оптимальный температурный режим для отдельных помещений. Минус заключается в сложности монтажа.

При лучевой разводке предусматривается не менее одного коллектора, от которого к каждому прибору подводится отдельная труба. Это оптимальный вариант для коттеджа, но самый дорогой и трудоемкий.

Монтаж начинается с крепления отопительного прибора на специальный кронштейн. Недопустимо примыкание газового котла к стене. После установки необходимо подключить устройство к трем системам: водопроводной, электрической и газовой.

Принудительная циркуляция

Такой способ считается наиболее популярным и распространенным, т.к. насос осуществляет интенсивное перекачивание теплоносителя через систему и эффективность обогрева возрастает на 30 %.

В качестве плюсов можно отметить возможность осуществлять регулировку температуры и небольшой расход труб при монтаже. Система будет стоить дороже, т.к. она более сложная и требует большее количество приборов. Установленные узлы предполагают наличие балансировки, а вся система — регулярного обслуживания. Помимо этого необходим источник электрической энергии.

Если производить монтаж комбинированной системы, то в ней будут сочетаться достоинства обеих предыдущих. Вы можете переключить ее в любой режим работы посредством байпаса, который установлен совместно с насосом. При этом функционирование отопления будет находиться в непосредственной зависимости от подачи электрической энергии в дом.

Виды газовых котлов

Многие предприятия, занимающиеся производством газового оснащения, предлагают пользователям различные виды отопительных котлов, конструкции которых предусмотрены исключительно на работе с голубым топливом. Они могут быть использованы для абсолютно любых масштабов и площадей.

Говоря о типах монтажа, котлы подразделяются на:

Напольные

Для них характерны такие показатели, как высокая мощность, долговечность и надежность. Их предназначение — установка в сооружениях с площадью выше средней меры и площади. Тем не менее, у флагманских моделей есть и свои недостатки: потребность в отдельно установленном и оборудованном помещении.

Настенные

Такого вида котлы являются замечательной вариацией для личных домов с небольшими размерами. Следовательно, для них нет необходимости постройки отдельного помещения, и они являются многофункциональными моделями. Содержат встроенный расширительный бак, циркуляционный насос, группу безопасности, навороченную автоматику. Сборка и монтаж не требуют особых повышенных условий.

Такой вид котлов устанавливается повсеместно и нашел широкое распространение в современных квартирах, дачах, домах и коттеджах, что происходит вследствие обеспечения максимальных комфортных условий среды и минимальных усилий и расходов на сборку и монтаж. В настоящий момент они создаются в применении дизайнерских решений и компактных разрешений. Мы так же писали подробный материал на тему сравнения данных видов котлов.

Также существует деление по типу камер сгорания котлов.

Открытая камера сгорания

Данная модель склонна к естественной тяги. Так или иначе, воздух производится и проникает из внутренней части помещения, а уже сами продукты сгорания выводятся исключительно через дымоход. В случае недостатка вентиляционного отверстия будет ощущаться нехватка кислорода. Производительность отопительных агрегатов с открытой камерой сгорания зависят от тяги

Важно монтировать правильно дымоходы и не экономить на их утепелнии. При этом есть большая вероятность риска попадания продуктов сгорания во внутреннюю часть помещения

Исходя из этого, и ценовые категории гораздо ниже средних.

Закрытая камера

Им свойственна принудительная тяга. В них устанавливаются электрические вентиляторы (дымососы), с помощью которых становится возможным вывод дымоходом веществ, образующихся в процессе горения. В камеру воздух попадает путем засасывания его через наружную, внешнюю трубу, а вывод через внутреннюю.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Особенности подключения

Двухконтурный котел не нужно проектировать совместно с системой естественной циркуляции — после того, как заканчивается нагрев теплоносителя, его движение прекратится в короткие сроки. Повторный нагрев осуществляется достаточно продолжительный период времени, и, как следствие, — неравномерное распределение тепла в радиаторе. Однако, в комплектацию многих моделей входят циркуляционные насосы.

Традиционный вариант обвязки котлов с двумя контурами выглядит следующим образом. Горячая вода поднимается в подающий трубопровод, который охватывает дом вверху. Затем теплоноситель протекает по подключенным стоякам с приборами обогрева, не размыкающим стояк полностью.

В комплектацию радиаторов входят перемычка и дроссель, которые отвечают за функции регулировки тепла. На второй линии подводки необходим отсекающий вентиль. Воздухоотводчик монтируется в верхней части контура расширительного бака. По нижнему подключению системы теплоносителя движется в обратном направлении. Достоинство подобной схемы состоит в возможности работы в режиме естественной циркуляции.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Установка и требования к монтажу

Она зависит от способа выполнения газового котла. Если он является напольным, то монтаж заключается в размещении котла в том месте, где он должен стоять. Перед этим проверяют своими руками прочность основания и при необходимости укрепляют ее.

Если же планируется провести подключение настенного агрегата, то его установка в доме предусматривает последовательное выполнение таких этапов:

1. Создание дымохода. Он может быть классическим (нужен для котлов с естественной тягой) и коаксильным (предназначен для агрегатов с принудительной тягой). Первый делают из стальных круглых труб, которые обязательно утепляют. Второй собирают из труб, которые являются частью комплекта котла. Коаксильный дымоход нужно сразу присоединять к агрегату.
2. Фиксация кронштейнов.
3. Навешивание котла.

Независимо от способа монтажа всем хозяевам следует соблюдать часто упоминаемые в видео требования:

1. Наличие котельной для напольного газового котла. Она должна иметь объем, больший 15 куб. м, отдельный вход, окно с площадью большей 0,45 кв. м и вентиляцию.
2. Наличие датчика загазованности в помещении, где будет размещаться котел.
3. Между стеной/полом и котлом должна быть прослойка из материала, которая не горит.
4. Ближайшие газовые приборы должны размещаться на расстоянии не менее 20 см.
5. Расстояние между котлом и соседними стенами должно составлять 30-50 см.

Схемы

Как правильно подключить котел к отопительному контуру и организовать нагрев горячей воды (если прибор используется для приготовления ГВС)?

Вот несколько примеров того, как могут быть организованы горячее водоснабжение и отопление в доме.

Простейшая схема подключения газового котла (настенного или напольного) для нужд отопления.

Здесь реализована двухтрубная тупиковая схема. Отопительные приборы подключены между розливами. Ближние из них будут пропускать основной объем теплоносителя, а дальние станут замерзать, поэтому система требует балансировки (дросселирования подводок ближних к котлу батарей).

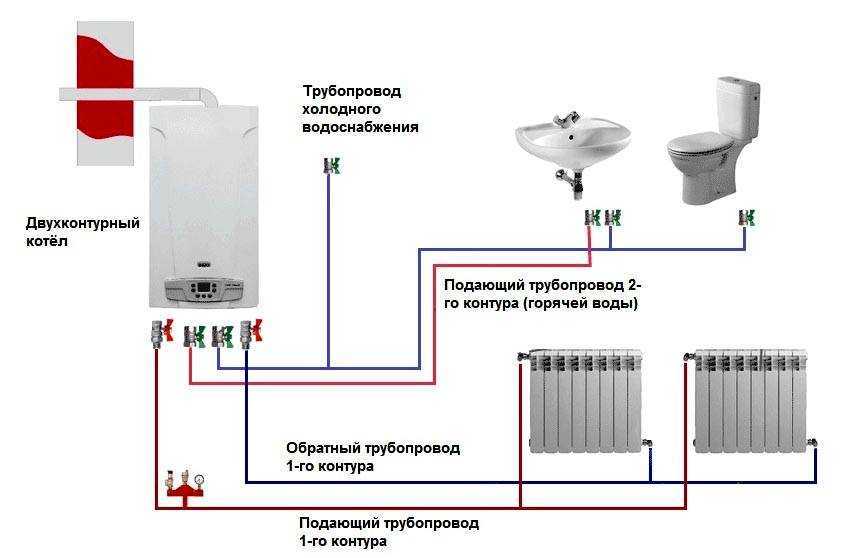

Принципиальная схема подключения двухконтурного газового котла. Для приготовления ГВС используется отдельный теплообменник.

Подключение двухконтурного газового котла к системе отопления и водоснабжения.

Реализация ГВС предельно проста: холодная вода проходит теплообменник котла и разводится по сантехническим приборам.

Подключение двухконтурного котла к отоплению реализовано куда интереснее:

• Малый контур с циркуляцией, которую обеспечивает встроенный в котел насос, замыкает его теплообменник с гидрострелкой;
• После гидрострелки выполнена коллекторная разводка на 6 независимых контуров: 2 с классическими секционными радиаторами и 4 контура теплого пола. При этом к одной паре гребенок теплого пола подключается по 2 контура;
• Синхронизация контуров с высокой и низкой температурой обеспечена рециркуляцией теплоносителя в кольцах водяного теплого пола.

Схема с одноконтурным котлом, бойлером косвенного нагрева, конвекционным отоплением и теплым полом.

Организация ГВС в частном доме на основе одноконтурного котла. Для приготовления горячей воды используется бойлер косвенного нагрева. Теплоноситель отдает часть энергии его теплообменнику.

Низкотемпературное внутрипольное отопление и здесь реализовано схемой с трехходовым клапаном и рециркуляцией.

Летом вода циркулирует только через котел и бойлер.

Классическая гравитационная система. Гидравлический напор в ней равен перепаду высоты H между точками с равной температурой воды в теплообменнике котла и отопительных приборах.

Схема с теплоаккумулятором и твердотопливным котлом.

При растопке котел работает на полной мощности и греет воду в баке. При его простое вода циркулирует между теплоаккумулятором и отопительными приборами. Регулируемую температуру радиаторов и здесь обеспечивает трехходовой кран с термостатом: они вовлекают часть воды или антифриза с обратки на второй круг циркуляции.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

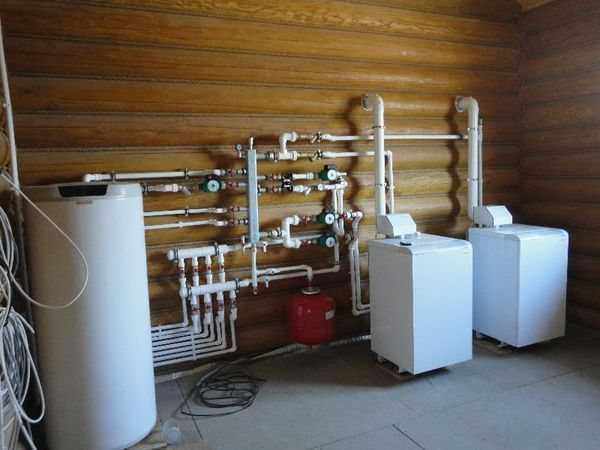

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Обвязка настенных моделей

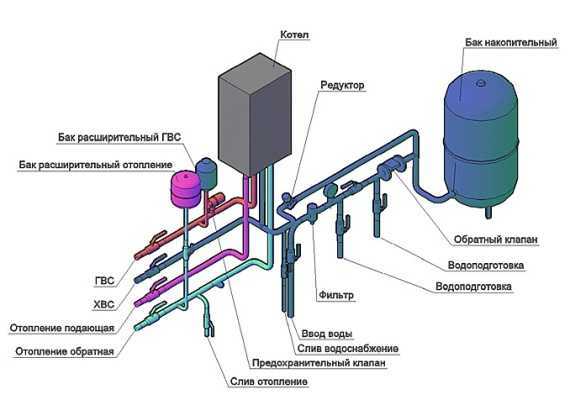

Из нижней части газового двухконтурного котла выходит 5 штуцеров с наружной резьбой, предназначенных для присоединения следующих магистралей (слева направо):

Расположение патрубков на всех подвесных агрегатах одинаково. Если вам интересно знать причину установки штуцеров именно в таком порядке, предлагаем просмотреть видео о принципе действия двухконтурного настенного теплогенератора:

Чтобы своими руками подключить газовый агрегат к магистралям теплоснабжения и электросети частного дома, приготовьте следующий комплект изделий и материалов:

• краны шаровые с американками размером ½» – 3 шт.;
• то же, диаметром ¾” – 4 шт.;
• сетчатый фильтр для воды и теплоносителя (он же – грязевик) – 2 шт.;
• фильтр газа;
• бак расширительный;
• трубопроводные фитинги – тройники и колена;
• кабель электрический трехжильный марки ВВГ сечением 2.5 мм²;
• выключатель автоматический двухполюсный номиналом 20 ампер.

Данный перечень рекомендован для настенных котлов беднейшей комплектации, оборудованных открытой камерой сгорания. Изделия средней и высшей ценовой категории, представляющие собой мини-котельные, оснащены собственным газовым фильтром и расширительным бачком.

Рекомендуется сопоставить размеры штатной емкости теплогенератора с количеством теплоносителя в системе отопления, руководствуясь . В ситуации, когда трубопроводная сеть слишком велика и объем бака недостаточен, нужно ставить дополнительный мембранный резервуар.

Схема подключения к системе отопления

В действительности обвязка двухконтурного отопителя не представляет проблемы, есть лишь парочка нюансов, которые мы рассмотрим далее. Нужно понимать одну вещь: газовый котел – надежное в работе изделие, за весь период эксплуатации его вряд ли потребуется снимать и отключать для ремонта. Подобные ситуации случаются 1-2 раза в течение срока службы.

Выше представлена стандартная схема подключения двухконтурного котла настенного типа, встречающаяся в каждом техническом паспорте на изделие. Мы ее расширили, изобразив разводку и возможных потребителей. Ориентируясь по схеме, выполняйте обвязку с учетом рекомендаций:

1. Краны диаметром ½» (DN15) ставьте на штуцеры для газа, холодной и горячей воды.
2. Вентили размером ¾” (DN20) монтируйте на патрубки с теплоносителем. Третий кран предназначен для опорожнения / подпитки системы.
3. Арматура прикручивается американками вниз.
4. Грязевики на входе из водопровода и тепловой сети устанавливайте в горизонтальном положении «носиком» вниз, так их удобнее прочищать.
5. Внешний расширительный бак присоединяйте к обратному трубопроводу с использованием дополнительной арматуры для отсечения и опорожнения емкости, как проиллюстрировано на схеме.
6. Патрубок слива / подпитки с краном ставьте в самой нижней точке системы.

Домовладельцам, заливающим в систему незамерзающий теплоноситель и желающим перестраховаться, рекомендуется альтернативная схема обвязки двухконтурного отопителя. Благодаря паре кранов, установленных на подаче и обратке, можно демонтировать котел и обслуживать систему без слива антифриза.

Схема актуальна для двух— либо трехэтажных с водяными теплыми полами и радиаторной сетью, где не обойтись без дополнительного расширительного бака. Подробнее суть вопроса раскроет наш эксперт Владимир Сухоруков в обучающем видео:

Присоединение к домовой электросети

Требования к подключению электричества довольно просты – нужна защита линии в виде автоматического выключателя и заземление. Если в помещении топочной нет мощного оборудования, например, электрокотла, то вести отдельный кабель до распределительного щита не обязательно. Вкратце требования звучат так:

1. Выключатель расположите в безопасном месте, куда не попадет вода либо теплоноситель в случае прорыва.
2. Наличие провода, подсоединенного к контуру заземления, обязательно. Если шнур в комплекте котла не имеет третьей жилы, подключайте проводник к стальному корпусу теплогенератора.
3. Не допускается использовать металлические трубы отопления и водопровода в качестве заземлителей.
4. Кабель прокладывайте в защитном гофрированном рукаве.

В районах с нестабильным сетевым напряжением запитку агрегата лучше организовать через стабилизатор, защищающий электронику от выгорания. Частые перерывы в электроснабжении – повод приобрести и поставить блок бесперебойного питания, иначе при отключении вы рискуете остаться без тепла.

Как подключить газовый котёл к водяному отоплению в частном доме

Приступим к разбору примеров. Для того чтобы не дублировать информацию, нами будет рассмотрена схема подключения двухконтурного газового котла к системе отопления (используем турбированный котёл). Одноконтурные модификации подключаются аналогичным образом, только за минусом контура ГВС (что только упрощает задачу). В нашем примере мы монтируем отопительную систему замкнутого типа без тёплых полов, дополнительных контуров и бойлеров.

Схема подключения котла отопления включает в себя следующие этапы:

• Соединение оборудования с дымоходом.
• Подключение к газовой магистрали.
• Подключение к водопроводу.

Процедура начинается с разметки места под установку котла. Для напольного аппарата делается устойчивое основание, например, из бетонной стяжки. Установка на горючие основания не допускается. Настенные модели вешаются на специальные кронштейны. Крепёж должен быть настолько прочным, чтобы выдержать вес котла.

Соединение с газовой магистралью

Для подключения отопительного агрегата к газовой магистрали используется гибкий шланг, подключаемый к газовой трубе. Также можно «посадить» аппарат на жёсткую металлическую трубу, но это не так удобно. В схему обязательно включается фильтр, препятствующий проникновению мельчайшего мусора в газовые узлы. При применении энергозависимых котлов здесь ставят диэлектрические изоляторы.

Соединение с дымоходом

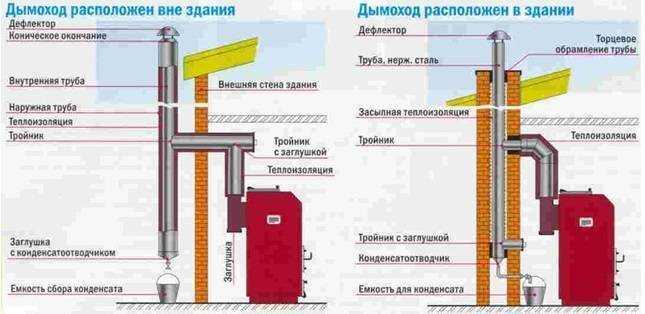

Коаксиальные дымоходы выполняют роль воздухозаборников и одновременно с этим обеспечивают удаление продуктов сгорания. Справиться с их подключением смогут даже малоопытные монтажники.

Подсоединение котла к домашнему дымоходу осуществляется с помощью труб подходящего диаметра – они продаются в любых специализированных магазинах. Проще всего, если в системе отопления задействуются турбированные агрегаты (с закрытыми камерами сгорания). Их преимуществом является то, что они требуют традиционных дымоходов. Вместо них здесь используются коаксиальные дымоходы – двойные, труба в трубе.

Данные дымоходы в большинстве случаев выводятся за стенку, на которой крепится сам котёл. Также возможен их отвод за любые другие стены (с удлинением).

Подключение к системе водоснабжения

Продолжаем подключение газового котла в частном доме к автономной системе отопления. Наша следующая задача – подключить оба контура. Для начала разберёмся с контуром горячего водоснабжения. Здесь всё просто – устанавливаем на входе кран и фильтр грубой очистки, чтобы избежать загрязнения вторичного теплообменника мелкими механическими включениями. На выводе горячей воды устанавливаем ещё один кран, подключаем к нему трубу, по которой вода побежит к точкам водоразбора.

Данная схема незначительно усложняется системами многоступенчатой фильтрации воды. Чаще всего они устанавливаются сразу же после входа водопроводной трубы в домовладения. Можно поступить проще – пустить горячую воду без фильтра, установив его на кран с холодной водой. В этом случае достаточно приобрести систему фильтрации «Аквафор Трио» (их много, функционал и очистительные свойства зависят от типов используемых картриджей).

Подключение к контуру отопления

Подключить газовый котёл к системе отопления своими руками проще простого. Для этого нам понадобятся:

• Два вентиля с обратным клапаном.
• Группа безопасности (если её нет в котле).
• Расширительный бачок (при его отсутствии в котле).

Если используемый вами агрегат не содержит циркуляционный насос, его необходимо поставить на обратной трубе, чтобы избежать падения давления в теплообменнике.

Если у вас на руках современный настенный газовый котёл, то в нём наверняка будет почти вся необходимая нам обвязка – это автоматический спускник воздуха, предохранительный клапан, циркуляционный насос и расширительный бачок. Иногда к штатному бачку добавляются внешние баки, если система отопления обладает большим объёмом. Также отопительные агрегаты наделяются механическими термометрами или термоманометрами для контроля рабочих параметров.

Подключение бойлера косвенного нагрева

Если система отопления будет построена на основе одноконтурного котла, необходимо определиться с источником горячей воды. Самое простое решение – установить в доме обычный электрический бойлер. Но он будет потреблять дорогую электроэнергию, что не очень выгодно. Гораздо дешевле подключить к контуру отопления бойлер косвенного нагрева.

Самый простой способ подключения бойлера к котлу – установить небольшие коллекторы и подключить к ним трубу с циркуляционным насосом и обратным клапаном, которая отправится к водонагревателю, а также обратную трубу. Управляя работой циркуляционного насоса, бойлер будет включать и отключать подачу теплоносителя, регулируя температуру во встроенном баке. Также возможна реализация данной схемы без коллектора.

Если помимо бойлера к вашей системе отопления подключатся дополнительные контуры и тёплые полы, то без коллекторов или гидрострелки не обойтись.

Что рекомендуется учесть при выборе и установке котла

Мощность агрегата обычно выбирают из расчета киловатт на десять метров квадратных.

К этой цифре нужно прибавить около 30% запаса, особенно, если дом большой: зимой расход газа будет выше, это может привести к падению давления в сети. Т.е. к снижению теплоэффективности котла.

В соответствии с нормативами СНиП минимальный размер комнаты под котельную – не менее четырех квадратов, а высота потолка – не меньше двух с половиной метров. Оптимальный объем помещения – от восьми кубометров при мощности котла не более 30 киловатт.

Входная дверь – не уже 0,8 метра. Эти требования необходимо соблюдать при подключении котлов с открытыми топками. Если дымоход коаксиальный, нужно ознакомиться с правилами, описанными в инструкции к котлу.

Все элементы обвязки должны соответствовать друг другу по техническим характеристикам. В противном случае либо эффективность котла окажется ниже проектной, либо система будет работать на грани аварии, вплоть до разрыва труб.

Уделите особое внимание автоматике. Ее назначение – не только снять с вас обязанность контролировать работу котла, но также обеспечивать безопасность и экономить топливо (виды автоматики для газовых котлов отопления)

Если вы выбрали энергозависимую автоматику, вам потребуется отельная розетка для подключения оборудования.

В этой статье Вы можете ознакомится с видами газовых горелок для котлов отопления.

Подключать приборы следует через бесперебойник: в случае проблем с питанием он сможет поддержать работу системы в течение длительного времени, от 12 часов до суток.

Видео о подключении газового котла отопления.

https://youtube.com/watch?v=apDoB4KZNWs
