Печное отопления с водяным контуром своими руками

Видео: печка с котлом водяного контура

Буржуйки делают из всего, что валяется в хозяйстве без дела:

• из отработанных огнетушителей;
• газовых баллонов;
• металлических бочек;
• бидонов;
• просто сваривают конструкцию из стали;
• делают кладку из кирпича.

От вида используемого материала зависят форма (цилиндрическая, прямоугольная и т.п.) и внешний вид печи.

Несмотря на такое разнообразие, общая конструкция каждой печи состоит из:

1. топки;
2. колосниковой решетки;
3. зольника;
4. дымохода;
5. дымовой трубы.

Размер загрузочного отверстия топки зависит от используемого топлива. Если применяются дрова, то и отверстие соответственно должно быть больше, чем в аналогичной печи, которую топят углем или топливными брикетами. Для защиты отапливаемого помещения от пожара, буржуйку устанавливают на фундамент или лист металла, изолируют ее кирпичной кладкой, отражателем или листами теплоизолирующего материала (минеральная вата, асбест), а дымовую трубу дополняют искроулавливателем. Если же необходимо установить печь в доме и подключить ее к водяному контуру, то конструкция дополняется трубами и баком для воды (другое название – теплообменник или котел). Особенно актуальна такая форма отопления становится с осенним понижением температуры и желанием хозяев сэкономить на отоплении собственных жилых и нежилых помещений.

Требования, предъявляемые к системе с водяным отоплением: хорошая циркуляция воды в системе и достаточный ее прогрев.

Водяной контур устанавливают либо к уже готовой печи, либо возводят в процессе строительства вместе с печью. Циркуляция в системе бывает естественной и принудительной (с использованием насоса).

Виды

Виды теплообменников разделяются по конструкции, месту расположения и по материалу изготовления. Для каждого конкретного случая можно подобрать совокупность этих видов.

Совмещая конструкцию и материал, правильно разместив можно неплохо поднять КПД кирпичной печи. Стоит рассмотреть как сделать теплообменник для печи без лишних затрат. Разбирая виды существующих конструкций можно подобрать самый оптимальный теплообменник для той или иной планировки.

Змеевик. Создается из трубы, свёрнутую в виде спирали, длинной несколько метров. Такой водяной теплообменник для печи, устанавливается в ёмкость с жидким теплоносителем. Концы трубы развальцовывают в стенки, позволяя теплоносителю циркулировать внутри, попутно нагревая воду в баке. При правильно рассчитанной длине змеевика, материала его изготовления, количества колец можно ускорить нагрев воды. Так же часть змеевика, остающаяся на воздухе, увеличивает скорость прогрева помещения.
Теплообменник с емкостью. Бак и труба теплообменника для печи, проведена непосредственно вблизи топочного отделения. Нужно строго соблюсти градус наклонов подводимых труб, для достижения естественной циркуляции. В некоторых случаях приходится ставить электрический насос для этих целей. В этом решении есть свои плюсы вода нагревается непосредственно пропускаясь через трубу, огибающую топку. Такое решение повышает скорость нагрева. Обычно используется для отопительного контура.
Трубная доска. Состоит из двух полностью герметичных ёмкостей и большого количества мелких труб. Основные трубы-ёмкости, расположены на разных частях, около топочного пространства и связаны трубами. В местах соединения происходит теплообмен. Такая конструкция используется в отоплении большого пространства, вплоть до многоэтажек

Эксплуатация такого теплообменника усложнена, поскольку приходится соблюдать меры предосторожности. Здесь важен химический состав воды, из-за образования накипи возможны прорывы стенок.
Водяная рубашка

Этот теплообменник сложнее всего создать своими руками. Его конструкция два герметичных резервуара, расположены один в другом. Эффективна и проста в эксплуатации теплообменник для печи из трубы. Позволяет быстро проистекать теплообмену, но сложна в изготовлении требует профессиональных навыков.

Змеевики из листовой стали

На фото – пример теплообменника из листовой стали

Обратите внимание, что ее толщина должна составлять от 5 мм. Также для создания конструкции понадобятся 50-миллиметровые патрубки и профиль 0,6 Х 0,4 сантиметра

Размеры змеевика можно изменять, исходя из габаритов топки.

Змеевики из листовой стали

Если ваша печь с варочной панелью, надо устроить систему так, чтобы раскаленный газ направлялся в дымооборот, расположенный в ее передней части

При этом важно, чтобы он обтекал верхнюю полку. Это позволит готовить пищу над топкой

Если вы выбираете теплообменник, у которого стенки в виде книжки соединены профилем, трубами, верхняя полка будет отсутствовать. Улучшить циркуляцию можно, приварив сверху дополнительные трубы. В этом случае для организации ввода и вывода подходят боковые стенки и задняя часть обменника.

Конструктивные элементы оборудования

Как правило, для создания полноценного отопления дома используется целостная система. Она состоит, в первую очередь, из металлического бака, обладающего достаточно существенной емкостью. К нему подключаются специальные патрубки. Этот элемент никаким образом не контактирует с открытым огнем. С помощью печного оборудования производится обогрев воды, после чего она поступает по змеевику в отдельные комнаты строения. В этом случае может обеспечиваться равномерный и качественный обогрев всего дома

Здесь важно правильно подсоединить оборудование к печи, причем сам прибор может подключаться снаружи или внутри печи

https://youtube.com/watch?v=5_C4IMDcOc4

• Внешнее подключение. Данный тип теплообменника представляет собой отдельный резервуар, который полностью заполняется теплоносителем, в качестве которого выступает, чаще всего, обычная вода. Внутри самого резервуара имеется некоторая часть трубы, которая предназначается для отвода продуктов горения, возникающих в процессе эксплуатации печи. Установка такого оборудования может быть реализована своими руками, однако этот процесс считается достаточно сложным и специфическим. Дело в том, что к этой работе предъявляется много высоких требований, а также придется иметь дело со сваркой, которая должна реализовываться специалистами. Однако именно такое оборудование считается легким в обслуживании. Если после длительного срока эксплуатации на его внутренних стенках будет образован налет или возникнет протечка, то можно будет легко демонтировать резервуар для проведения ремонтных работ своими руками.
• Внутреннее подключение. Такой вариант работы предполагает установку специального оборудования непосредственно в печи. Выполнять своими руками данный процесс лучше всего в процессе создания печного оборудования, поскольку в будущем вносить изменения в это устройство будет намного сложнее. Также трудности будут возникать тогда, когда необходимо будет производить обслуживание теплообменника, поскольку достать его непросто. Подключается это оборудование также к проложенному по всем помещениям дома змеевику.

Принцип работы воздушного теплообменника

Основное назначение теплообменника – передавать энергию от продуктов горения в дымоходе теплоносителю, в качестве которого выступает вода или воздух. Установленные в дымоходах теплообменники (это относится к водяным модификациям) часто называют экономайзерами.

Эти устройства собирают и передают в помещение тепло, которое просто уходит в атмосферу, благодаря чему вырабатываемая печью тепловая энергия используется по максимуму. Кроме обычной водопроводной воды иногда используют и другие жидкости – масло или «незамерзайку».

В связи с этим все устройства делят на две большие категории:

Выбор того или иного вида зависит от нескольких факторов. Важнейшие из них – это конфигурация и материал дымохода, а также характеристики самого прибора.

Разберем, как работает воздушная модель. Конструкция устройства проста: прочный корпус с перегороженным внутренним пространством. Роль перегородок играют пластины или трубки, основная функция которых – затормозить движение нагретых газов и направить тепло в нужное русло.

Некоторые перегородки (заслонки) не припаивают, а делают подвижными. С помощью задвигания/выдвигания металлических пластин можно регулировать силу тяги, тем самым снижая или увеличивая производительность обогревательного прибора.

Воздушные теплообменники называют конвекторами, та как в основе их работы лежит принцип конвекции. Холодный воздух из помещения попадает внутрь устройства, где от воздействия горячих дымовых газов повышается его температура. В нагретом состоянии он через другое отверстие движется дальше – обратно в помещение или в отопительную систему.

Варианты установки теплообменной конструкции

Установка теплообменного устройства любого вида предполагает проведение немалого объема работ, особенно если его эффективность имеет серьезное значение. Например, простейшая спираль на дымоходе может слабо прогреваться, а циркуляции без насоса не быть совсем. Тогда приходится принимать меры, вплоть до отказа от такой конструкции. На практике один теплообменник для печи, установленный в разных местах, выдает разный КПД. Условно можно составить такой ТОП, начиная с самой эффективной разновидности:

• чугунный или стальной П-образный регистр в топке;
• водяная рубашка вокруг топки или у какой-либо из ее поверхностей;
• П-образный дипломат в топке;
• дипломат непосредственно над топкой или за ней, с максимальным контактом;
• водяная рубашка вокруг каменки;
• регистр, дипломат или змеевик в каменке;
• дипломат или змеевик за каменкой;
• водяная рубашка на дымоходе.

Змеевик на дымоходе условно является наименее эффективным вариантом. Однако простота устройства нередко нивелирует недостатки. К тому же, КПД повышается различными способами. Среди них – обкладка змеевика термоизолированным кожухом с заполнением пустот песком либо установка конструкции прямо в каменку.

Все названия условны. Например, нередка такая заводская конструкция, когда емкость кубической формы встроена над каменкой. Ее можно считать рубашкой или дипломатом.

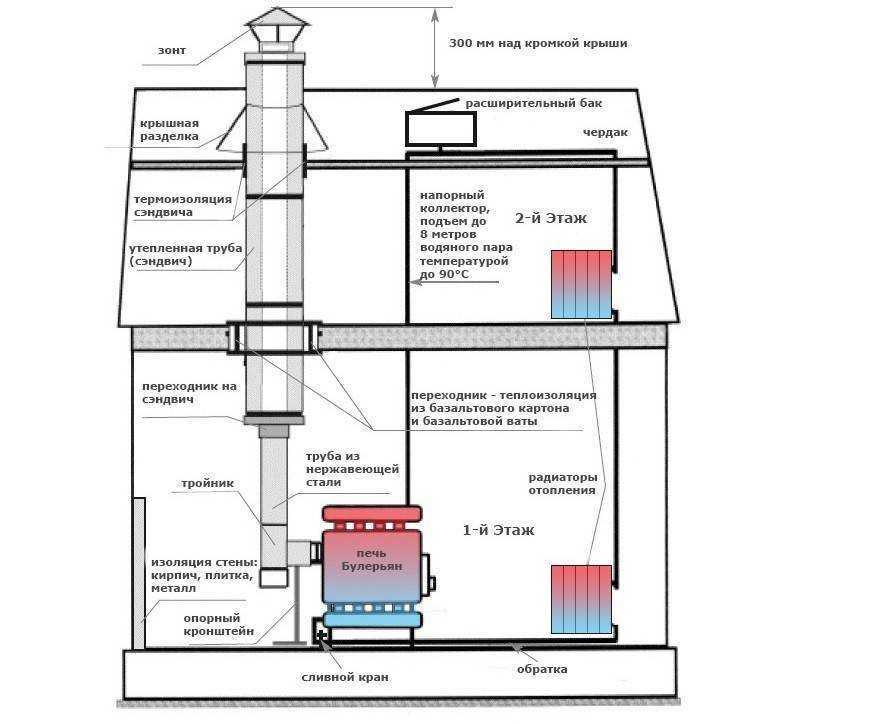

Правильное подключение

Дровяная печь или камин с любым теплообменником – это лишь часть системы. Для ее энергоэффективной работы ключевым фактором остается циркуляция теплоносителя. Даже когда применение насоса явно необходимо (например, в большом двух- или трехэтажном доме), естественная циркуляция – важная вещь. Благодаря ей трубы не полопаются из-за разморозки слишком быстро, и вода так просто не закипит, если отключится электричество. Для улучшения циркуляции желательно придерживаться следующих правил:

• чем выше разбег патрубков теплообменного устройства по высоте, тем лучше;
• расширительный бак ставят как можно выше, рядом с печкой;
• к баку идет труба с верхнего патрубка;
• труба от расширительной емкости идет к нижнему входу радиатору;
• все горизонтальные участки делают под наклоном (не меньше 3 мм на 1 м);
• выход с радиатора только с противоположной стороны или по диагонали.

Еще один важный момент – проходимость трубопровода. Чем она выше, тем лучше. Поэтому не стоит сужать диаметр, встраивать лишние колена, арматуру, а также применять ржавые изнутри или пластиковые трубы.

Из чего можно изготовить печной теплообменник

Для того, чтобы изготовить теплообменник для печи своими руками можно использовать листовую «черную» сталь толщиной 3-5 мм или стальные трубы (круглые или профильные) с такой же толщиной стенок и диаметром 30-50 мм. Как вариант, для этой цели может использоваться лист или трубы из нержавеющей стали или меди. Но, из-за высокой их стоимости, эти материалы при самостоятельном изготовлении печных котлов используются крайне редко.

Из листового металла такие регистры изготовить проще. Их легче чистить при эксплуатации. Но, как правило, они имеют меньшую площадь контакта с пламенем или горячими газами, так как в своем большинстве своем они являются сплошными и в теплообмене участвует только внутренняя их поверхность, обращенная к пламени. Печные котлы из труб, при тех же габаритных размерах, как правило, имеют большую теплообменную площадь (хотя это зависит еще и от количества и от диаметра труб), так как позволяют пламени или горячим газам контактировать, практически, со всей их поверхностью. Но они более сложны в изготовлении. Особенно это касается конструкций, состоящих полностью из труб круглого сечения.

Если для изготовления теплообменника для печи с водяным контуром используются трубы, то лучше всего, если они будут бесшовными (цельнотянутыми). Если же используются шовные трубы, то швы придется дополнительно укреплять сварным швом и располагать с наружной стороны регистра (со стороны кирпичной кладки).

Водяное отопление от печки: обеспечение оптимального температурного микроклимата

Деревянные дома в классическом варианте с печным отоплением прогреваются весьма неравномерно. Прогретый воздух постоянно находится возле печи, а отдаленные углы отличаются прохладностью. Использование нескольких печей обходится весьма недешево. Лучше совместить отопление – печное и водяное, как это делают многие наши соотечественники, которые стремятся к достижению тепла и уюта своего существования.

Решение заключается в снабжении обычной кирпичной печи теплообменником, напоминающим по форме змеевик. Его монтируют в топливных помещениях либо у оснований дымоходов. Печное тепло прогревает воду в нем, которая потом поступает в радиаторы, расположенные по комнатам. Происходит равномерное прогревание зданий.

К преимуществам таких систем относятся:

Эффективное и равномерное прогревание – батареи устанавливаются в разных комнатах и обеспечивают постоянное тепло.

Полная независимость – на такие отопительные системы не влияют ни газопроводы, ни газопроводы. Единственная зависимость – от хозяина, который определяет когда и сколько топить.

Отсутствие в потребности привлечения специалистов для обслуживания систем отопления. Оно вполне по силам самим потребителям.

Недостатком такого отопления с использованием печей является его довольно высокая пожароопасность, требующая соблюдения мер защиты зданий. Этот вариант не может считаться мобильным, поскольку передвижения исключены. Не используется в двухэтажных домах. Приходится прибегать к сооружению дополнительной печи, что влечет немалые расходы.

Не смотря на потребность ежедневного запуска отопления от печки с водяным отоплением, чувствуется существенная экономия топлива. Минус еще и в потребности постоянного контроля функционирования системы.

Монтаж печи

Монтаж печи обычно доверяют мастеру, потому что не имея опыта сложить грамотную конструкцию самостоятельно вряд ли получится.

Размер печи зависит от площади дома — чем больше дом, тем больше должна быть печь. Если вес печи превышает 750 кг, то в том месте, где она будет выложена, необходимо подготовить специальный фундамент. От основного фундамента печной постамент должен быть отделен зазором, заполненным песком

Важно также сделать правильную термоизоляцию пола в этой части

Монтаж отопительной печи с водяным контуром

Печное отопление с водяным контуром — одно из самых практичных и дешевых решений обогрева частного дома. При всей своей эффективности монтаж такой системы не требует больших материальных затрат, кроме того, данный вид отопления может привнести изюминку в дизайн вашего дома.

Основные нюансы создания змеевика своими руками

Есть некоторые правила, которые следует учитывать при самостоятельном создании змеевика:

• В теплообменнике могут образовываться пустоты, которые не должны быть больше пяти миллиметров. В противном случае, путем воздействия горячих паров газа от печи возможно закипание воды в устройстве;
• Для змеевика берутся трубы более трех миллиметров толщиной, иначе при меньшем размере стенок трубы может происходить прогорание элементов;
• При внутреннем расположении устройства между отделением топки и устройством теплообменника нужно оставлять зазор в двенадцать миллиметров для восполнения возможного экспансии частей из металла в процессе нагревания воды.

Виды змеевиковых теплообменников

Полотенцесушитель – это тоже змеевиковый теплообменник.

Вы можете изготовить змеевик своими руками разной конструкции и из нескольких видов металла (сталь, медь, алюминий, чугун). Алюминиевые и чугунные изделия штампуются на заводах, так как требуемых условий для работы с этими металлами можно добиться только в производственных условиях. Без этого получится работать только со сталью или медью. Лучше всего использовать медь, так как она податлива и имеет высокую степень теплопроводности. Есть две схемы как сделать змеевик:

• винтовая;
• параллельная.

Винтовая схема подразумевается расположение витков спирали по винтовой линии. Теплоноситель в таких теплообменниках движется в одном направлении. При необходимости для увеличения тепловой мощности можно объединять несколько спиралей по принципу “труба в трубе”.

В параллельной схеме теплоноситель постоянно меняет направление своего движения. Такой теплообменник изготавливается из прямых труб, соединенных коленом с поворотом на 180 градусов. В некоторых случаях, например, для изготовления регистра отопления, поворотные колени могут не использоваться. Вместо них устанавливается прямой байпас, который может находиться как на одном, так и на обоих торцах трубы.

Методы передачи тепла

Принцип работы змеевикового теплообменника заключается в том, чтобы нагревать одно вещество за счет тепла другого. Так, вода в теплообменнике может нагреваться открытым пламенем. В данном случае он будет выступать в роли теплоприемника. Но также змеевик и сам может выступать в качестве источника тепла. Например, когда по трубкам течет теплоноситель, нагретый в котле или посредством встроенного электрического ТЭНа, а его тепло передается воде из системы отопления. По сути, конечная цель теплопередачи – это нагреть воздух в помещении.

Особенности эксплуатации

Применение буржуйки имеет ряд особенностей:

1. Дымоотводный канал должен быть выведен на улицу через стену или потолок. Подключение трубы к системе вентиляции недопустимо. Места пересечения нужно изолировать негорючими материалами.
2. Современные металлические печи способны качественно обогреть одно помещение до 30 м2. При этом оно должно быть качественно утеплено.
3. При более обширной отапливаемой площади нужно использовать систему водяного отопления от той же печи.
4. В помещении с такой печью нужно иметь ящик с песком и держать наготове ёмкость с водой.
5. В доме желательно обустроить отдельное помещение с запасом дров для буржуйки, поскольку расход топлива велик.

Предлагаем ознакомиться: Надо регистрировать баню на садовом участке

Соблюдение правил эксплуатации и пожарной безопасности сохранят ваше имущество и здоровье.

Способы решения задачи

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути — прикладываем труд, но экономим средства.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Водяной контур можно изготовить из таких материалов:

• черная или нержавеющая сталь;
• чугун;
• медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Достоинства комбинированной отопительные системы

• Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
• Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

Внешний вид печи может быть выбран владельцем дома

• В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
• Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Принцип работы и функции теплообменника

Теплоносителем в теплообменнике может быть вода или антифриз

Жидкостное теплообменное устройство — это емкость, часть печной конструкции, оборудованная для подключения к трубопроводу. Бак нагревается, контактируя с продуктами сгорания топлива, и передает эту энергию воде. Вода, перемещаясь по системе, отдает тепло приборам отопления – радиаторам, от которых конвекционно прогревается воздух. Нагрев емкости может быть прямым или косвенным, а циркуляция теплоносителя – естественной либо принудительной.

Теплоноситель

Вместо воды часто применяют антифризы на основе этиленгликоля, пропиленгликоля, спирта или масла. Их основное достоинство — низкая температура замерзания, находящаяся в пределах от -30 до -70°C. Точные цифры зависят от химического состава и концентрации жидкости. Применение такой химии дает ряд преимуществ:

• защита элементов системы от повреждений вследствие разморозки;
• антикоррозийная защита, обусловленная соответствующими присадками;
• отсутствие абразивов, солей и прочих примесей, разрушающих (засоряющих) трубопровод или арматуру.

Некоторые теплообменники, например — для бани, обслуживают не только приборы отопления, но и душ или отдельный резервуар. Поэтому здесь используют воду. Во избежание разморозки устройство проектируют так, чтобы заливка воды не занимала много времени. Если же баню или сауну топят часто, а ограждающие конструкции утеплены качественно, проблема снимается.

Функции теплообменника

Функция теплообменного бака, как части печной конструкции – прием и передача тепла теплоносителю от продуктов горения. Но как элемент более широкой системы (отопления, водоснабжения) он решает несколько задач.

• Равномерно и экономично распределять тепло по обогреваемым помещениям.
• Обеспечить дом (дачу, коттедж, баню, квартиру и пр.) горячей водой.
• Аккумулировать тепловую энергию для использования при неработающей печке.

Тепловой аккумулятор, подключенный к теплообменнику для дровяной печи, накапливает энергию благодаря теплоемкости аккумулирующего агента. Поэтому изготовить его можно, изолировав любую емкость. Бочка, облитая монтажной пеной и частично заполненная щебнем или песком — это уже теплоаккумулятор. Если снабдить его четырьмя патрубками и правильно подключить, агрегат станет функциональным элементом системы.

Особенности отопления

Для обычного печного отопления характерно неравномерное распространение тепла — около самой печи всегда сильный жар, а чем дальше от печи, тем прохладнее. Водяной контур дает возможность равномерно распределить тепло, вырабатываемое печью, по всей площади дома. Тем самым с помощью одной печи отапливается сразу несколько комнат дома. Такая печь работает по принципу твердотопливного котла, но кроме разогрева теплоносителя и водяного контура, печь нагревает еще стенки и дымовые каналы, играющие немалую роль в отоплении.

Строительство отопительной печи с водяным контуром

Основным элементом конструкции является теплообменник, называемый чаще всего змеевиком. Он устанавливается непосредственно в топливник, а уже к нему подключается вся система водяного отопления.

О чем следует помнить?

При естественной циркуляции теплоносителя располагать теплообменник над печью следует на расстоянии 1,5 – 2,5 м. Из-за постоянного изменения геометрических параметров, трубы к стене нельзя крепить достаточно плотно. Стоит обязательно предусмотреть небольшой зазор.

Важно помнить, что если печь используется не только для обогрева дома, но и для нагрева воды, на теплообменник должно уходить максимум 10 % от общего количества выработанного тепла. При использовании для отопления конструкции с расширительным баком, объем последнего следует выбирать таким образом, чтобы находящаяся в нем вода смогла нагреться до требуемой температуры за два часа

Если дом не предназначен для постоянно проживания, а используется лишь время от времени, то от водяного отопления лучше отказаться. Желательно вместо воды заливать специальный антифриз, если планируется протапливание печи с теплообменником в холодное время года. Это позволит избежать разрыва труб. Помните, что добавление теплоносителя при полном нагреве печи недопустимо.

Более сложная система водяного отопления на дровах

Она представляет собой пиролизный котел. который состоит из двух секций. В нижней секции сгорают дрова, а в верхней его части циркулирует газ, возникающий при горении. Из-за того, что в такой конструкции, газы не сразу попадают в дымоход, КПД его выше, а дров такой котел потребляет меньше.

Его обвязывают толстостенными трубами, по которым циркулирует вода, нагреваясь от котла.

Нужно учесть то, что для нормального функционирования такого котла, необходимо использовать только сухие дрова. Если в хозяйстве есть пиролизный котел, то должен быть и запас хорошо просушенных дров.

Есть системы, которые используют для отопления не воду, а горячий воздух. Он, проходя по контуру, подается в жилые помещения. Охлажденный воздух, согласно физическому закону конвекции, опускается вниз, попадает в специальные воздухозаборники и снова поступает к котлу.

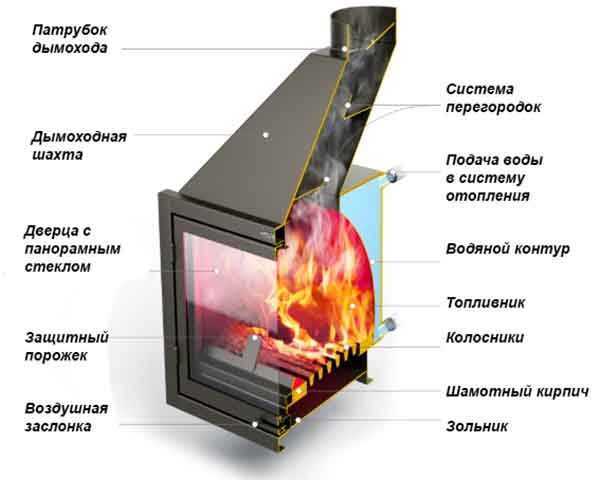

Что представляет собой печь с водяным контуром

Традиционная дровяная печка обладает на редкость простой конструкцией – в ней присутствуют топочная камера с загрузочной дверцей, зольник с поддувалом и дымоход. Получается эдакая буржуйка, отличающаяся простотой. Но эта простота лишает печку возможности обогревать сразу несколько помещений. Этот недостаток устраняется с помощью водяного контура. В итоге мы получаем агрегат, состоящий из следующих частей:

• Топка – сюда загружаются дрова, уголь и другие виды твердого топлива;
• Зольник – в него ссыпается образующаяся при горении зола;
• Дымоход – через него продукты сгорания отправляются в атмосферу;
• Змеевик для печного отопления – это теплообменник, по которому циркулирует теплоноситель.

Именно змеевик и является здесь самым важным звеном, ведь он отвечает за передачу тепла в отопительную систему.

Рассмотрим основные преимущества водяного отопления с печью на дровах:

К выбору дров следует подходить очень тщательно, ведь от этого зависит эффективность работы печи.

• Возможность самостоятельной сборки печки – ничто не мешает собрать ее своими руками, ориентируясь на чертежи и порядовки;
• Небольшие затраты на поддержание системы в рабочем состоянии – сказывается дешевизна дров;
• Доступность топлива – дрова можно приобрести или нарубить самостоятельно.

В последнем случае мы и вовсе получаем почти бесплатное водяное отопление с халявными дровами. Но есть и недостатки:

• Необходимость в регулярной очистке печи для водяного отопления – она нуждается в уборке золы;
• Необходимость в хранении большого количества дров – для этого придется соорудить поленницу;
• Низкий КПД – он редко превышает 80%, хотя некоторые заводские модели обладают неплохой эффективностью, достигающей и даже превышающей показателя в 90%.

Кроме того, для поддержания работоспособности водяного отопления печь придется постоянно подкармливать дровами. Именно частые подходы для загрузки очередной порции поленьев и являются главным минусом. Но этот недостаток нейтрализуется пиролизной схемой горения.

Образующуюся в процессе сгорания дров золу рекомендуется использовать как удобрение для подкормки цветов и сельскохозяйственных культур.

Принцип работы системы водяного отопления с печью на дровах безобразно прост – горящие дрова выделяют тепловую энергию, поглощаемую теплообменником. Оттуда тепло отправляется к установленным в комнатах радиаторам. Для контроля температуры в систему ставится термометр. Циркуляция теплоносителя может быть естественной или принудительной (с применением циркуляционного насоса).

Водяное отопление с естественной циркуляцией подходит для обогрева небольших домовладений. Оно отличается простотой и отсутствием лишних расходов на монтажные работы. Если же дом большой, реализуется схема с принудительной циркуляцией – после печи на дровах в систему ставится циркуляционный насос, гоняющий воду по системе. Печное водяное отопление может быть открытого или закрытого типа – в последнем случае контур герметичен, для компенсации расширения теплоносителя в него встраивается специальный мембранный бак.

Змеевики из листовой стали

Толщина стали для данного вида обменника должна составлять не менее 5 мм. В конструкции также используется профиль 60 х 40 мм и патрубки 50 мм, которые служат для ввода и вывода воды. Размер обменника зависит напрямую от длины топливника вашей печи.

Если обменник из стали планируется встраивать отопительно-кухонную печь, то целесообразнее будет соорудить конструкцию таким образом, чтобы раскаленный газ обтекал верхнюю полку обменника и выходил в дымооборот, находящийся в передней части змеевика. В таком случае над змеевиком можно установить варочную поверхность.

Теплообменник из листовой стали

Кроме того, существует вариант изготовления теплообменника из листовой стали в виде книжки, соединив стенки обменника трубами или профилем. В этом случае у регистра отсутствует верхняя полка, а для лучшей циркуляции можно добавить соединительных труб в верхней части регистра. Ввод и вывод можно делать как на задней части обменника, так и на боковой стенке.

В этом случае варочную плиту можно размещать прям над поверхностью регистра.

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Если предполагается топить печь углём, лучше установить теплообменник из чугуна. Этот металл более крепкий, и стенки устройства долго не будут прогорать.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Можно взять для примера какую-либо известную модель котла и в соответствии с его параметрами изготовить свой самодельный теплообменник.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

• ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
• толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
• зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

1. На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
2. При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
3. После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения
