Высокотехнологичное оборудование в доме: способы подключения газового котла

Подключение бойлера

Существует несколько вариантов, как подключить бойлер к газовому котлу.

Подключение бойлера через трёхходовой клапан

Клапан ставят на батарею. И от него пускают трубу до ёмкости, где она входит в патрубок. Труба с хладагентом, выходящая, направляется в батарею с «обраткой». Отводящую рекомендуем тоже соединить с патрубком.

Подключение бойлера через дополнительный насос

Приоритет получается водоснабжение. Насоса используют два. Термостат ставят на ёмкость, он же сигнализирует о падении градуса, насос при этом выключается и запускается насос ёмкости. Не забывайте поставить клапаны.

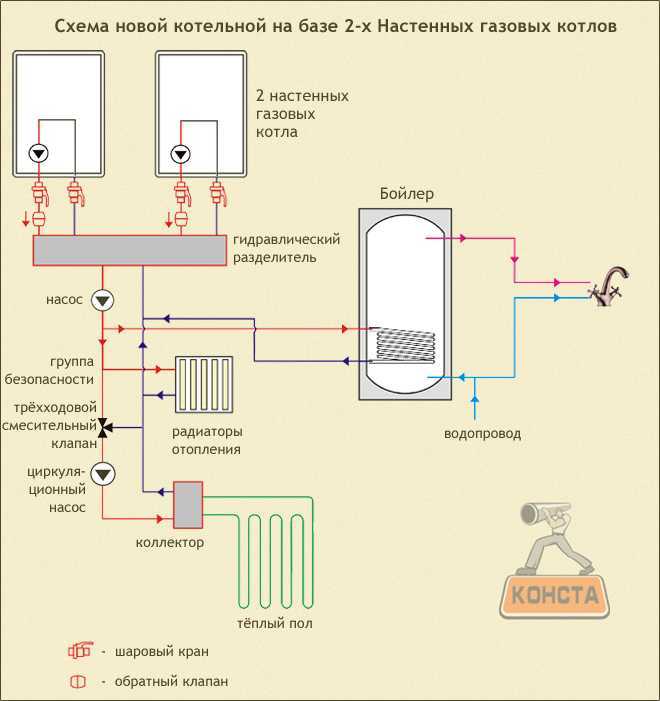

Подключение бойлера через гидравлическую стрелку

Схема актуальна, когда есть многоконтурность (радиатор, тёплый пол, бойлер ГВС). Благодаря стрелке и коллекторам агент поровну делится между всеми контурами.

Работы по монтажу котла

Требования к помещению для монтажа котла.

Сделать крепление котла лучше всего с помощью больших саморезов. Берут 4 самореза диаметром 6 мм. Намечают маркером отверстия в стене и сверлят их победитовым сверлом; в отверстие вставляют дюбели, приставляют котел; сверху надевают колено дымохода. Вся конструкция прикрепляется к стене с помощью саморезов. Снизу расстояние от котла до пола – 80 см, до стены – 50 см. Он должен висеть ровно. Проверяется установка котла своими руками с помощью отвеса или уровня. Затем крепится парапетный кронштейн.

Если в доме установлен двухконтурный котел, с его помощью можно греть воду. Затем необходимо подключить его к водопроводным трубам. Заводские заглушки перед подключением убирают с патрубков. Подключается котел к трубам при помощи сетчатого фильтра. Он предназначен для устранения мусора при входе в теплообменник. Шаровые краны необходимо установить с двух сторон от фильтров.

Котел к газовой трубе должен в обязательном порядке подключаться не своими руками, а только специалистами газового хозяйства, во избежание несчастного случая при его эксплуатации. При подключении необходимо использовать жесткое соединение с помощью металлической трубы. Устанавливается паронитовая прокладка для обеспечения полной безопасности. Сигнализатор загазованности, а также газовый счетчик и термозапорный клапан подлежат обязательному монтажу после установки котла. Котел подключается трехжильным проводом к электросети. Вся отопительная система заполняется водой. Давление в системе должно быть 1 бар, только после этого закручивается вентиль. Производится запуск котла.

Подключение к подаче газа

Эту часть работы выполняют газовики. Даже если вы профессионал, но выполнили врезку без соответствующего разрешения и собственными силами, вам грозит административная ответственность.

Если вы дилетант, ваши действия могут привести к нешуточной аварии.

На что следует обратить внимание, когда производится подключение к подаче газа:

• установка запорной арматуры – газового крана, который будет перекрывать подачу;
• за краном по соответствующим нормативам устанавливают газовый фильтр;
• через фильтр к магистрали подсоединяется труба от котла, строго металлическая. Предпочтительно использовать в этом качестве гибкую гофрированную трубу из нержавейки;
• трубу подсоединяют к соответствующему патрубку котла с помощью накидной гайки с уплотнительной прокладкой из паронита;
• стыки элементов должны быть герметично заделаны. Для герметизации этих участков используются пакля и краска либо их современные аналоги. Синтетика исключается.

Для проверки герметичности подключения газа соединения смачивают мыльным раствором и смотрят, не появились ли пузырьки.

Выбор разводки с естественной (наклонными трубами) циркуляцией жидкости

Это простой и дешевый вариант разводки – с естественной циркуляцией жидкости в системе.

Как выглядит естественная циркуляция.

Главный плюс подобного устройства отопления в том, что жидкость двигается сама по себе Не требуется применять дополнительных насосов. Для этого трубы монтируются под наклоном по направлению движения теплоносителя (достаточно 3-5 градусов) и достигший определенной температуры теплоноситель идет в требуемом направлении, остывая, возвращаясь обратно в котел. Первично нагретая жидкость поднимается вверх по стояку, а затем равномерно распределяется по магистралям. Остывшая жидкость плотнее и вытесняет нагретую, поэтому и эффективность такой разводки высока.

Так как подобная схема прощу других, то и применяется на практике чаще. Для реализации не требуются другие коммуникации, но есть и минус – применяется подобная разводка в жилых, частных домах с площадью не превышающей 100 метров (длина контура ограничена 30 метрами).

Минус и в необходимости монтировать трубы большого давления, в которых будет наблюдаться низкое давление.

Если как раз и планируется приобретение газового одноконтурного котла отопления для обогрева частного дома с площадью до 100 метров – то система (разводка) с движением теплоносителя по наклонным трубам станет удобным способом устройства постоянного автономного обогрева.

В иных случаях лучше применить схему с установленным насосом, она эффективнее (хоть и стоит дороже) для домов с площадью от 100 метров.

Водяная газовая система отопления частного дома

Наиболее распространенной системой отопления является водяная: роль носителя тепла выполняет вода, которая циркулирует по замкнутому контуру трубопровода. В котле вода нагревается, далее передает тепло по трубам и радиаторам (батареям) отопления.

Такая система газового отопления частного дома имеет несколько достоинств:

• вода является эффективным теплоносителем;
• система циркуляции – замкнутая, поэтому после первоначального заполнения объем воды не должен изменяться;
• водяное газовое отопление частного дома видео, которое можно посмотреть ниже, покажет, что такую систему можно обустроить самостоятельно;
• в такой системе просто создать контур, который обеспечивает равномерную подачу тепла в каждое помещение.

Среди недостатков водяной газовой системы отопления:

• радиаторы отопления нужно постоянно держать в чистоте, так как при покрытии пылью эффективность обогрева помещений будет ниже;
• в сравнении с воздушным отоплением, водяное после включения не сможет обеспечить такое же скорое нагревание воздуха;
• элементы, которые входят в систему водяного отопления, часто могут трескаться, коррозировать и т.д. Это может не только ухудшить микроклимат в доме, но и стать причиной порчи интерьера помещений;
• к качеству носителя тепла – особые требования: в воде должно быть минимизировано количество солей;
• отопление нельзя просто взять и выключить зимой, когда на улице очень холодно, так как это может привести к замерзанию воды, которая увеличится в объемах и разорвет трубы. Поэтому газовое отопление частных домов такого типа не подойдет для дач, где хозяева бывают не часто, особенно в зимнее время.

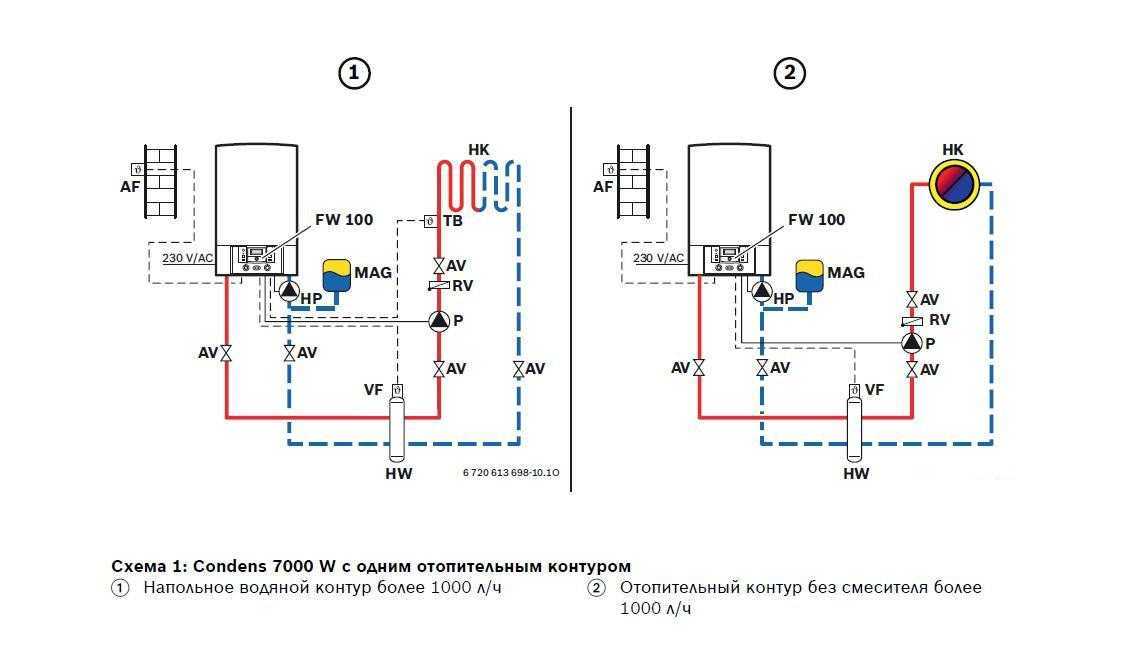

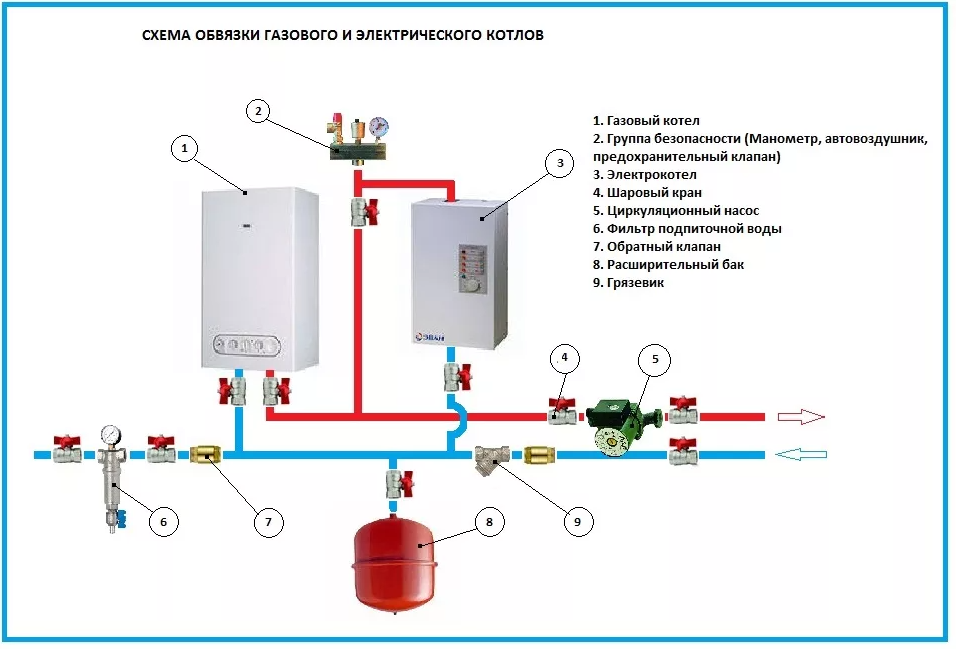

Стандартная схема и комплектация обвязки для газового котлоагрегата

В каждом частном случае обвязка системы отопления может отличаться по оснащению, комплектации, количеству контуров, элементов и прочим параметрам. Обвязка зависит от требований пользователя, вида оборудования, метража дома, мощности теплогенератора, количества радиаторов и комнат и многих других нюансов. Поэтому перед покупкой и установкой, рекомендуется создавать технический план, проект будущей системы. Это сильно облегчает задачу, так как согласно готовому проекту становится возможным оперативная покупка именно тех элементов и комплектующих отопительной схемы, которые требуются.

В целом, существуют стандартные схемы подключения газовых теплогенераторов и список оборудования, элементов, которые для этого потребуются. Перечислим базовый набор приспособлений:

• насос циркуляции теплоносителя: отвечает за движение тепла по системе;
• различные клапаны, например, распределительный, обратный, предохранительный и другие;
• расширительный бачок;
• балансировочный кран, сливной кран;
• фильтры очистки воды или иного вида теплоносителя;
• манометр;
• трубы подключения радиаторов и батарей;
• непосредственно сами радиаторы и батареи.

Большим преимуществом современных моделей котельных установок выступает наличие многих из перечисленных выше компонентов в заводской комплектации. То есть, купив котел с данными устройствами, уже включенными в конструкцию агрегата, дублировать эти элементы в других, внешних частях отопительной системы не требуется.

В преимущественном большинстве случаев не требуется также монтаж узлов внешнего типа, так как большинство моделей можно подключать напрямую к системе. Исключение составляют котлы энергонезависимого вида.

Установка и подключение котла

Чтобы провести в дом газовое отопление, необходимо выделить для котла отдельное помещение. Нормативные правила рекомендуют высоту потолков не ниже 2,5 м, пожаробезопасность ограждающих конструкций с горением не менее 45 минут, а также отсутствие препятствий для доступа к котлу. В помещении должно быть окно, отдельный выход на улицу и газоанализатор.

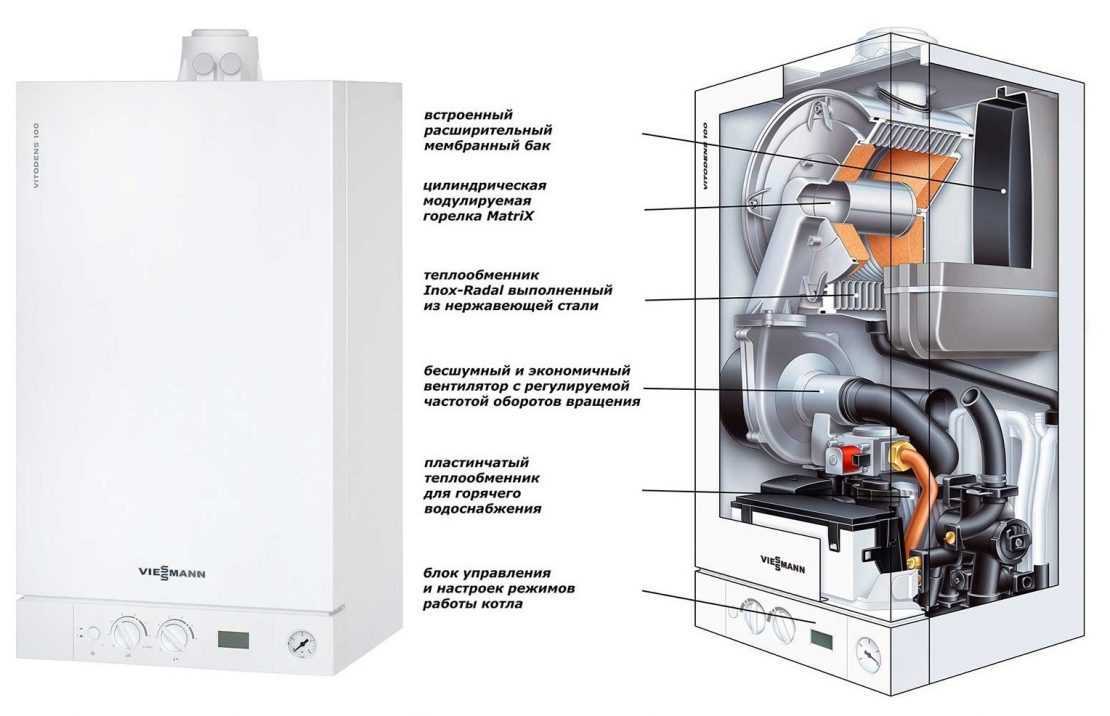

Устройство газового котла отопления

Конструкция состоит из множества основных и вспомогательных элементов.

Рассмотрим устройство газового котла отопления в частном доме подробно:

1. Газовая горелка. Она имеет форму прямоугольника и оснащена форсунками, которые обеспечивают равномерность горения и полноценное сгорание топлива.
2. Теплообменник. Представляет собой короб из металла, куда встроена батарея. Внутри обменника перемещается теплоноситель, получая нагрев от котла, где сгорает топливо. В одноконтурном оборудовании устанавливается только один теплообменник, в 2-х контурном – два.
3. Циркуляционный насос. Прибор обеспечивает интенсивность подачи теплоносителя и устанавливается только в системах с принудительной циркуляцией, поэтому есть не во всех котлах.
4. Расширительный бак. Конструкция нужна для отведения объемов теплоносителя при расширении в процессе нагревания.
5. Автоматика. Система управления агрегатом, которая отводит продукты сгорания топлива. В системах с атмосферной горелкой блок автоматики подсоединяется к дымоходу, а в турбированных системах уже установлена труба, дополненная вентилятором.

Монтаж напольного котла

Просматривая варианты, как сделать в частном доме газовое отопление, следует обратить внимание на вид котла. Для оборудования напольного типа обустраивается отдельная площадка с отрытым доступом и огнеупорным покрытием

Расстояние от газовой горелки до стены должно быть не менее 100 см. Агрегат сначала подключается к дымоходной трубе, только потом к системе отопления в доме.

На трубопроводе обратного тока обязательно устанавливается фильтр грубой очистки для устранения из теплоносителя механических примесей. Трубопроводы, которые соединяются с котлом, оснащаются вентилями запорного типа, агрегат с двумя контуром соединяется с магистралью подачи холодной воды.

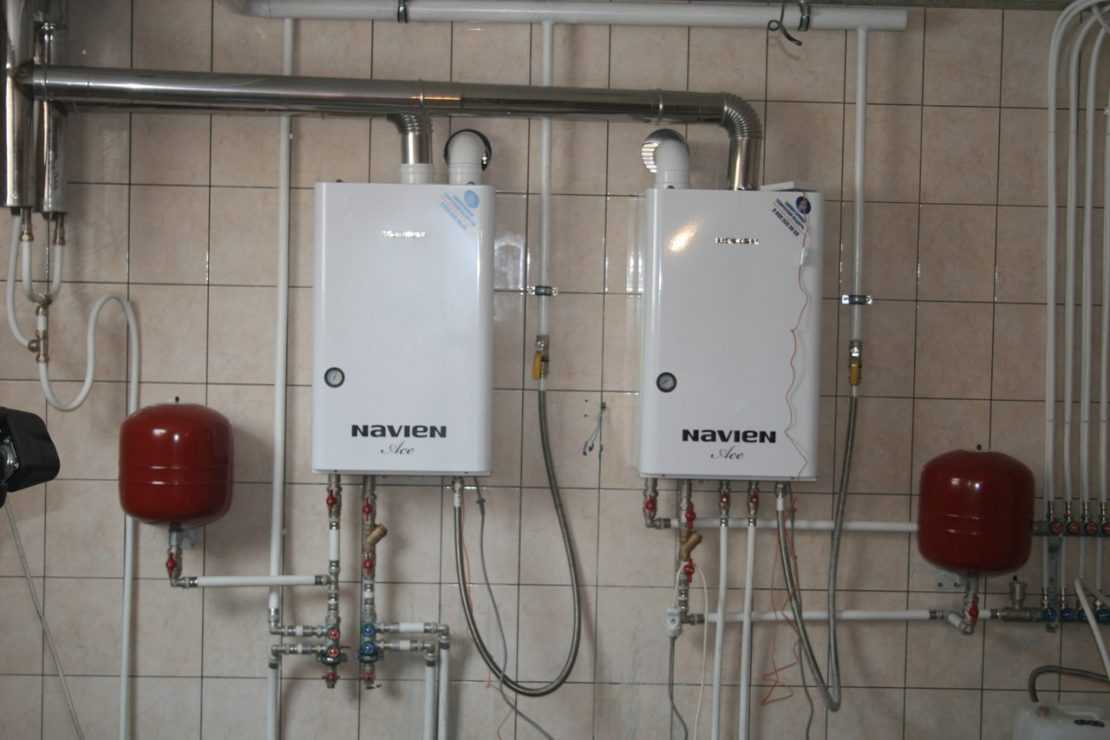

Монтаж настенного котла

Настенные агрегаты устанавливаются чаще всего в квартирах, монтируются в любое удобное место, но есть правила установки. Перед началом монтажа нужно снять с прибора заглушки и промыть трубки напором воды.

Навешивать котел нужно на ровную стену с достаточным запасом прочности и предварительной установкой негорючей прокладки. Расстояние от котла до стены должно быть не менее 45 см, до любого другого оборудования не менее 20 см. Следует заранее обозначить точку монтажа прибора и подвести розетку питания.

Навешивается изделие на планки, выставленные строго горизонтально (лучше выравнивать лазерным уровнем). Теперь на патрубках входа нужно установить фильтры, подключить агрегат к системе водоснабжения. Лучше всего использовать стальные трубопроводы с паронитовой прокладкой. Зная, как в квартире провести газовое отопление, с работой справится начинающий мастер. Но только после предварительного составления проекта и разрешения от соответствующих организаций.

Водяная газовая система отопления частного дома

Наиболее распространенной системой отопления является водяная: роль носителя тепла выполняет вода, которая циркулирует по замкнутому контуру трубопровода. В котле вода нагревается, далее передает тепло по трубам и радиаторам (батареям) отопления.

Такая система газового отопления частного дома имеет несколько достоинств:

• вода является эффективным теплоносителем;
• система циркуляции – замкнутая, поэтому после первоначального заполнения объем воды не должен изменяться;
• водяное газовое отопление частного дома видео, которое можно посмотреть ниже, покажет, что такую систему можно обустроить самостоятельно;
• в такой системе просто создать контур, который обеспечивает равномерную подачу тепла в каждое помещение.

Среди недостатков водяной газовой системы отопления:

• радиаторы отопления нужно постоянно держать в чистоте, так как при покрытии пылью эффективность обогрева помещений будет ниже;
• в сравнении с воздушным отоплением, водяное после включения не сможет обеспечить такое же скорое нагревание воздуха;
• элементы, которые входят в систему водяного отопления, часто могут трескаться, коррозировать и т.д. Это может не только ухудшить микроклимат в доме, но и стать причиной порчи интерьера помещений;
• к качеству носителя тепла – особые требования: в воде должно быть минимизировано количество солей;
• отопление нельзя просто взять и выключить зимой, когда на улице очень холодно, так как это может привести к замерзанию воды, которая увеличится в объемах и разорвет трубы. Поэтому газовое отопление частных домов такого типа не подойдет для дач, где хозяева бывают не часто, особенно в зимнее время.

Плюсы и минусы двухконтурного газового котла

В отличие от многоэтажек, где доминирует центральное отопление, все частные дома отапливаются самостоятельно. Поэтому для них актуален выбор отопительного прибора.

Жители частного сектора могут сами проводить отопление и выбирать устройство, с помощью которого будет отапливаться их дом. Благодаря насыщенности рынка различной продукцией, можно выбрать любой приемлемый для себя вариант.

В этой статье мы поговорим о достоинствах и недостатках двухконтурного котла. Если в вашем доме проведен газ, то вы сможете установить такой вариант, потому что он работает на газу.

Для начала разберемся в том, что он собой представляет. Этот котел имеет два контура и у каждого есть свое функциональное назначение. Первый греет воду, которая проходит по радиаторам отопления и греет весь дом, а второй предназначен для горячего водоснабжения вашего дома вместо водогрейной колонки или титана.

Двухконтурный котел может иметь два теплообменника, которые, как правило, устанавливаются в настенном варианте. У приборов с одним теплообменником дополнительно установлена труба, по которой подается холодная вода.

Напольные двухконтурные котлы отечественного производства имеют примитивную конструкцию. Если вам нужно будет использовать только один контур, то второй вместе с ним тоже будет подогреваться. То есть, летом вам будет нужна горячая вода, и при ее нагреве вы будете отапливать помещение. Согласитесь, что это лишняя трата топлива и бесполезная работа прибора.

А если зимой вы будете использовать котел только для отопления, у вас всегда будет горячая вода. Это, конечно же, лучше, чем горячие батареи летом, но все так же бесполезно, если вы не нуждаетесь в горячей воде.

Настенные котлы иностранного производства имеют независимые контуры, которые решают проблему напольных двухконтурных устройств. Но если один контур выйдет из строя, то и второй работать не будет. В настоящее время преимущественно используются двухконтурные котлы настенного типа, так как они имеют большую эффективность, чем напольные.

Большой плюс двухконтурных котлов заключается в их малых размерах. Если место у вас в доме ограничено или вам не помешало бы свободное пространство, то смело устанавливайте такой отопительный прибор. Ведь, благодаря объединению двух функций в одном агрегате, отпадает нужда ставить два устройства: для отопления и для нагрева воды.

Двухконтурные котлы достаточно мощны, чтобы подогревать воду и для отопления и для непосредственного использования. Их мощность начинается от 23 киловатт. Но если вам потребуется нагрев воды для бытовых нужд, то контур отопления автоматически отключается.

То есть, на некоторое время вы останетесь без горячих радиаторов. Или воду для использования будете подогревать только в крайних случаях. Можно, конечно же, наладить систему так, чтобы у вас постоянно оставались горячими два контура, для этого вам достаточно не допускать полного остывания одного из них, пока работает другой.

Виды газового отопления в частном жилом помещении

По типу подачи газа — это:

1. системы с магистральным природным газом;
2. со сжиженным газом в баллонах или газгольдере.

Первый вариант является одним из самых экономичных видов отопления. Второй обходится владельцам в несколько раз дороже (по одному из источников, в пять раз).

При подключении магистрального газа необходимо заказывать проект газификации и проходить согласования в контролирующих органах.

Газовая труба заводится непосредственно к оборудованию в доме. Газ подаётся постоянно в автоматическом режиме.

Отопление с помощью баллонов или газгольдера предполагает самостоятельное обеспечение газом. Баллоны нужно постоянно менять (раз в 2–3 дня). Газгольдер (частное газохранилище) позволит создать более автоматизированную систему, ведь закачка в него газа может производиться раз в полгода-год.

В целом стоимость газохранилища и газа для него сделает отопление в несколько раз дороже. Но при наличии генератора такая система автономна, не зависит от подведения газопровода и может выдержать длительные перебои с подачей электроэнергии.

Газгольдера объёмом 2–3 куболитра хватит для отопления коттеджа порядка 150 кв. м., здание в 300 кв. м. потребует значительно большего объёма (по некоторым источникам до 9 куб. л).

Схемы отопления частного дома

Зависимо от того, за счет чего циркулирует теплоноситель внутри замкнутого контура, бывает СО с естественной и принудительной циркуляцией. В первом случае циркуляция происходит за счет разницы плотности холодной и горячей воды, а во втором случае – работает насос. Если вы хотите произвести систему отопления частного дома самостоятельно, то необходимо сделать тщательный расчет оптимальной схемы СО.

Система отопления с естественной циркуляцией

Система отопления с принудительной циркуляцией

Разводка отопления – важный элемент в системе. Она бывает двух типов:

• однотрубная. В частных домах используется не часто, так как при такой разводке температура в радиаторах различается. Такой вариант подойдет для домов, которые небольшие и имеют мало помещений;
• двухтрубная. Этот вариант – достаточно материалоемкий. Но для регулирования температуры в отдельных помещениях система подходит.

Однотрубная схема газового отопления частного дома имеет один существенный недостаток – нижние радиаторы нагреваются менее, так как в них поступает уже немного охладившаяся вода. А если у вас двухэтажный частный дом, то на разных этажах комнаты также будут прогреваться неравномерно. Если вы хотите оборудовать отопление газом своими руками, то такая схема будет намного проще.

Однотрубная система отопления

Кроме того, при прокладывании трубопровода тратится мало материалов. Проблема неравномерного прогревания радиаторов решается при помощи установки перемычки, увеличения числа секций. А чтобы циркуляция теплоносителя происходила быстрее, применяется циркуляционный насос.

Что касается искусственной циркуляции, то здесь использование насоса необходимо. Такие схемы достаточно просты в установке, но они имеют несколько недостатков. К ним относится все тот же неравномерный прогрев, а также – появление воздушных пробок и зависимость от электрического снабжения.

https://youtube.com/watch?v=T8E2vT5XY3A

Очень часто можно встретить такой вариант, как ленинградская разводка отопительной системы (ленинградка). Смысл этой системы состоит в том, что в замкнутой на котел трубе циркулирует вода. К ней подключается отопительное оборудование (радиаторы), через которое теплоноситель будет идти параллельно к питающему контуру. Система является довольно эффективной для частного дома.

Следующая схема – двухтрубная. В данном случае радиаторы будут греться равномерно, но затраты на прокладывание труб будут выше. Регулирование нагревания отдельных радиаторов отопления можно производить при помощи специальных запорных вентилей.

Где можно подключить котел к системе отопления

Существуют следующие требования для подключения газового котла:

• Его обязательно устанавливают в котельную, которая представляет собой отдельное помещение с минимальной площадью в 4 м2 и высотой потолков минимум 2,55 м.
• Котельная обязательно должна быть оборудована одним окном. Минимальная ширина двери должна равняться 0,8 м.
• Котельная должна быть отделана негорючими материалами, при этом категорически запрещен фальшпол и кирпичная печь.
• В это помещение должен поступать воздух через не закрываемую сквозную продушину.

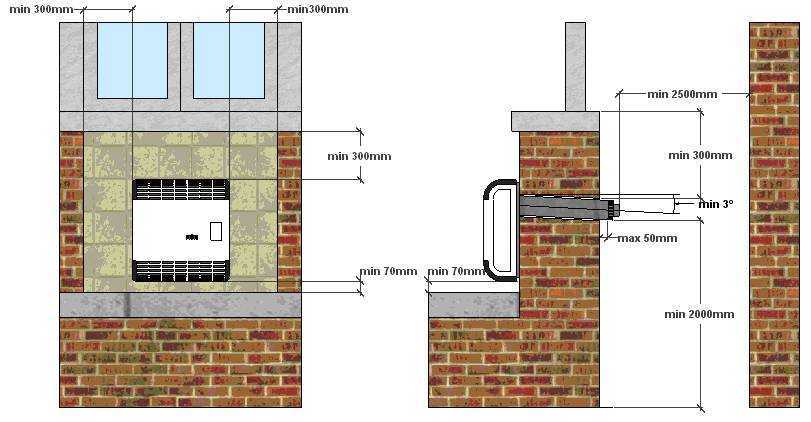

Для настенных водогрейных и других котлов применяются следующие нормы:

• Котловой выхлоп обязательно должен выходить в отдельный дымоход, не используя при этом каналы для вентиляции. Объясняется это тем, что продукты сгорания, опасные для жизни, могут попасть в соседнее помещение.
• Горизонтальная часть газохода должна быть длиной не меньше 3 м, и иметь как минимум три узла поворота.
• У газохода обязательно должен быть вертикальный выход, при этом он должен быть приподнят над самой высокой точкой фронтона на плоской кровле как минимум на 1 м.
• Из-за того, что после остывания продуктов сгорания образуются опасные вещества, то дымоход поэтому должен быть сделан из химически термостойких материалов.

При осуществлении монтажа водогрейного настенного котла на кухне необходимо придерживаться следующих правил:

• Под установкой обязательно должно быть свободное пространство.
• Высота подвески конструкции в соответствии с обрезом наивысшего патрубка не может быть ниже верхушки моечного излива.
• Пол под установкой должен быть покрыт несгораемым прочным металлическим листом.
• В топочной не должно находиться никаких полостей, в которых может скапливаться взрывоопасная газовая смесь.

Газовый котел не рекомендуется устанавливать в следующих случаях:

• Если планируется его установка в многоквартирном доме или старой хрущевке, в которых нет магистрального газохода.
• При наличии на кухне фальшпотолка, демонтировать который не планируется. Капитальная антресоль также не подойдет.

Во всех других случаях можно устанавливать и подключать в собственной квартире газовые котлы. В частном доме устанавливается любая конструкция. Если пристройку под котельную сделать снаружи, соответствующие инстанции будут меньше придираться.

Для небольшого частного дома лучше всего устанавливать настенный котел, потому что под него не нужно будет устанавливать поддон из бетона или кирпича. Автоматика газовых котлов потребляет не слишком много электроэнергии.

Параметры, которые влияют на выбор схемы обвязки

Как уже говорилось, выбор конкретной схемы обвязки зависит от индивидуальных, частных параметров строения, вида комплектации оборудования и, конечно, от предпочтений пользователя. Перечислим основные факторы, которые имеют влияние на выбор того или иного решения при организации обвязки котла.

Элементы, перечисленные выше, могут различными способами сочетаться, комбинироваться и взаимодействовать друг с другом. На основе разных сочетаний могут реализовываться и различные варианты подключений:

• Прямое. Такое подключение практикуется в системах, которые не подразумевают каких-либо дополнений. Наиболее распространенный вариант, характеризуется надежностью, простым монтажом и эксплуатацией;

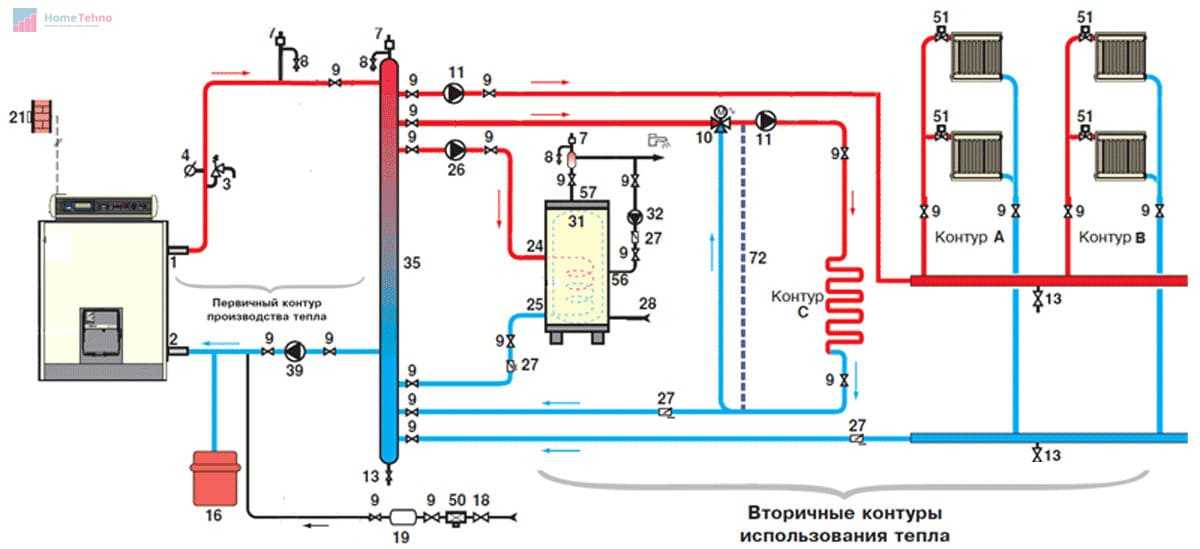

• Гидравлическое. Основано на применении гидравлического разделителя. Используется в случаях наличия сразу нескольких (как минимум двух) контуров, каждый из которых имеет свою температуру. Например, теплые полы могут иметь максимальную температуру в 30 градусов Цельсия, тогда как радиаторы и батареи поддерживают и требуют температуры много выше;
• Применение дополнительного теплообменника. Данный вариант подключения предполагает циркуляцию теплоносителя, исходящего из котла, по малому кругу, в то время как дополнительный теплообменник отвечает за передачу тепла другой жидкости, которая уже циркулирует по основной системе. Вариант довольно редкий, применяется в тех случаях, когда требуются теплоносители разных видов.

Подключение к водяному контуру

Независимо от того, какими трубами выполнены отопительные контуры (полипропилен, металлопластик и т.д.), непосредственно к патрубкам котла, подаче и обратке, подключают трубы из металла (о принципе работы газового котла отопления).

Желательно это сделать через т.н. американки: при необходимости демонтажа котла в аварийном случае трубопровод будет легко перекрыть. На двухконтурный котел устанавливают редуктор давления.

Если котел будет обслуживать только теплые полы, насос можно установить на подающей трубе (подбор насоса для теплого водяного пола).
Когда в системе отопления присутствует хотя бы один горячий радиаторный контур, насос ставят на обратку на подходе к котлу, а перед ним устанавливают фильтр грубой очистки, чтобы загрязненный теплоноситель не вывел из строя и насос, и сам котел.

Фильтр ставят на обратку и в том случае, если насос размещается на подаче.

Сразу после котла на горячей трубе устанавливают расширительный бак, назначение которого – сброс избыточного давления и слив излишков теплоносителя.

Раньше существовали только баки открытого типа, их ставили в верхней точке сети (например, на чердаке). Сегодня используются главным образом мембранные закрытые баки, для них верхнее расположение необязательно.

Как подключить бойлер

Существуют разные варианты установки бойлера, зависящие от его конструкции.

Могут быть использованы:

• Бойлер косвенного нагрева с теплообменником.
• Бойлер послойного нагрева.
• Электрический накопительный бойлер.

Наиболее доступным и недорогим вариантом является внешний бойлер послойного нагрева. Он не оснащен собственным теплообменником, поэтому недорог и прост в эксплуатации.

Подключение любого типа производится согласно инструкции пользователя. Никакой сложности процесс не представляет, надо лишь присоединить к соответствующим патрубкам котла вход и выход бойлера, а также подключить к его выходу линию разбора ГВС.

В зависимости от конструкции, может быть использовано подключение в разрыв линии подачи отопительного контура, или прямой выход ГВС из котла для накопления горячей воды в емкости.

Расчет мощности котла

Часто при установке просто рассчитывают мощность газового котла, как 1 кВт на 10 м2 площади жилого дома +15% как резерв, предназначенный для пиковых нагрузок. Но более целесообразно подсчитать необходимую производительность оборудования по формуле:

MK=S×UMK/10,

В которой принимается:

1. MK – требуемая мощность котла;
2. S – общая площадь дома;
3. UMK – удельная мощность прибора.

UMK – используется в расчете в виде коэффициента, он изменяется в зависимости от места размещения жилого дома, в России это:

• Юг – 0,7-0,9;
• Средняя полоса – 1,0-1,2;
• Зоны с резко континентальным климатом — 1,2-1,5;
• Дальний восток и север страны – 1,5-2,5.

Эта формула подходит для 1 этажных зданий, построенных в соответствии со СНиПами. Для сооружений по индивидуальным проектам мощность котла находят по другой формуле:

MK=Qt×Kz,

В которой принимается:

• Qt – теплопотери здания, кВт;
• Kz — коэффициент запаса около 15-25%.

Теплопотери здания находят по формуле:

Qt=V×Pt×k/860,

В которой принимают:

• V – объем помещения;
• Pt – разница внутренней и наружной температур;
• K – коэффициент рассеивания, меняется в зависимости от теплоизоляции и конструкционных материалов дома.

Коэффициент рассеивания равен:

1. Здания из древесины без теплоизоляции – 3,0-3,5;
2. Кирпичные постройки в один кирпич, неутепленной кровлей и простыми окнами – 2,0-2,9;
3. Из двойной кирпичной кладки, кровлей утепленной минеральной ватой и с установленными двойными окнами – 1,0-1,9;
4. Теплоизоляция чердака и наружных стен проведена пенополистиролом, установлены металлопластиковые окна с двойным стеклопакетом – 0,6-0,9.

Какие требования следует соблюдать при установке?

При выполнении монтажных работ придется совмещать два вида требований:

• Условия монтажа, изложенные производителями.
• Нормы и правила работ с газовым оборудованием.

Порядок монтажных работ всегда подробно описывается в инструкции. Даже если никаких специфических требований нет, любой производитель обязательно излагает порядок действий.

Для установки настенных агрегатов необходимо:

• Наличие прочной, в идеале — несущей стены, способной выдерживать вес котла.
• Запрещается установка на тонкие или гипсокартонные перегородки.
• Для газовых котлов с открытой горелкой необходимо отдельной помещение. Если монтаж в кухне, должны иметься дверь и оконный проем.

Напольные котлы имеют свои требования:

• Установку производят на слой асбеста, накрытый листом металла. Это представляется излишним, но большинство производителей, как и работников газовой службы, в этом единодушны.
• Помещение отдельное, проветриваемое, с доступом к любой точке котла.
• Расстояние от стен до поверхностей агрегата не менее 0,3 м (у некоторых установок больше, надо уточнять в инструкции).
• В помещении, используемом под котельную, не должно быть хлама, легковоспламеняющихся материалов, посторонних предметов. Всегда должен иметься быстрый доступ к окну, подход к котлу со всех сторон должен быть свободным.

При навесном монтаже на кухне допускается использование быстросъемного декоративного короба с открывающимися створками.

Требования газовой службы — это отдельный перечень условий. Основное из них запрещает самовольные действия с газовым оборудованием. Согласно ему, никто, кроме специалистов-газовиков, имеющих все положенные разрешения и допуски, не имеет права устанавливать, переносить и производить иные действия с газовыми приборами.

За нарушение предусмотрен штраф. По правилам, при запуске в эксплуатацию владелец проходит инструктаж, расписывается в журнале и начинает нести полную ответственность. На практике ситуация несколько запутанная, так как эти правила разрабатывались для жильцов многоквартирных домов.

Поэтому в большинстве случаев на некоторые отступления от норм закрывают глаза, при условии, что опасности они не представляют.

В частности, обычно идут на компромисс — владелец может подключить котел к трубопроводу подачи газа, но подключение этого трубопровода к магистрали производят специалисты.

ОБРАТИТЕ ВНИМАНИЕ!
Согласно ст. 7.19 КОАП РФ, самовольное подключение к газовым сетям наказывается (для физических лиц) штрафом в 3-4 тыс

руб. Квалифицировать подключение как самовольное может любой проверяющий из газовой службы, поэтому все действия следует согласовать заранее.

Схемы систем отопления

Схемы отопительных систем могут быть жидкостными и воздушными.

Жидкостная

Упрощённая схема с одноконтурным котлом состоит из:

• газового котла (в котельную при этом заводится газ, вода и электричество);
• бойлера;
• циркуляционного насоса;
• расширительного бака;
• оборудования, обеспечивающего безопасность при утечках газа;
• дымохода;
• разводки труб и радиаторов из котельной в большинство помещений дома.

Важно! Не допускайте минусовых температур в доме, если есть вода в трубах, чтобы не разморозить систему. Эта проблема снимается при использовании в качестве теплоносителя антифриза, однако его протекание опасны для здоровья проживающих

Воздушная

Стандартная схема включает котельную (зачастую оборудуется в подвальном помещении под центральной частью коттеджа), в которой устанавливаются:

• газовый теплогенератор;
• вентилятор для принудительной циркуляции воздуха;
• очистители и фильтры;
• при необходимости устройство для увлажнения воздуха;
• кондиционер (вторая его часть устанавливается снаружи);
• всевозможные датчики;
• основной магистральный воздуховод, проходящий вертикально через центр дома;
• горизонтальные воздуховоды каждого этажа с вентиляционными отверстиями в отапливаемых помещениях;
• набор вентиляционных отверстий и приспособлений для набора воздуха в систему внутри и снаружи дома, а также для вывода части воздуха из здания.

Из системы, при желании сэкономить, исключают кондиционер, увлажнитель, вентилятор. Система работоспособна и без принудительной циркуляции, но качество отопления в этом случае ухудшится значительно: тёплый воздух в комнатах распределяется менее равномерно, скапливаясь под потолком. И температура будет зависеть от открытия окон.

Итог: чем лучше газовое отопление

Отопление газом недаром стало одним из самых популярных способов. Оно дает владельцу частного дома следующие преимущества:

• один из самых недорогих способов отапливать дом;
• удобство эксплуатации, нет ручных операций;
• высокий уровень комфорта в доме;
• надежность.

Если есть возможность подключиться к газовой сети, то сомнений быть не должно: нужно выбирать отопление дома газом.

В последнее время также стало внедряться газовое отопление в квартире. Оно доступно только в малоэтажных домах новой постройки, снабженных подсобными помещениями и вытяжными каналами.

Первоисточник статьи + рейтинг товаров: https://www.roofkey.ru/blog/otoplenie-doma/gazovoe-otoplenie-zagorodnogo-doma/

Заключение

Подключение двухконтурного газового котла не представляет технической сложности и может быть выполнено самостоятельно. Однако, надо предварительно получить все необходимые разрешения, согласовать время прихода специалистов-газовиков и решить прочие организационные вопросы.

Важно соблюсти все требования производителя и условия монтажа газовых приборов по линии газовой службы. Подключение котла к магистрали, настройку и первый запуск должны выполнять техники из сервисного центра

Они имеют на это право, кроме того, это обеспечит действие гарантийного договора.

Любые самовольные (несогласованные) действия чреваты штрафами или неприятными последствиями, поэтому надо заранее детально распланировать весь процесс и не отступать от схемы выполнения работ.
