Газовые котлы protherm

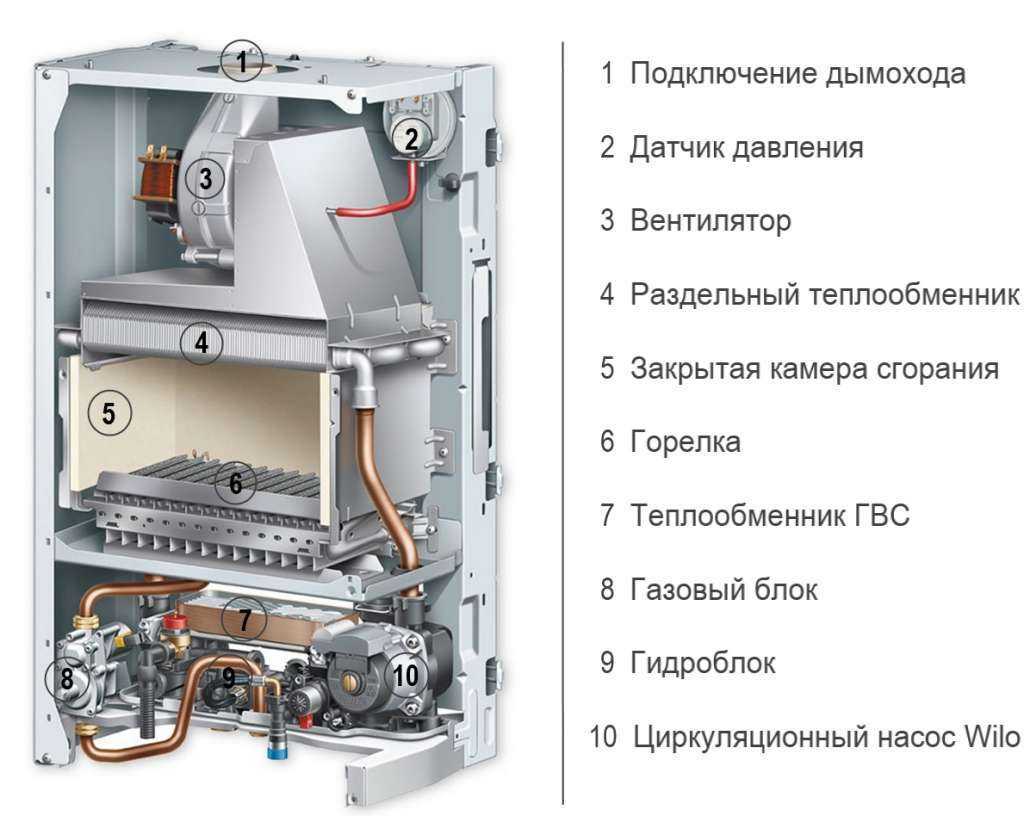

Основы устройства и работы котла

Настенный газовый двухконтурный котел Rocterm полностью разработан и введен в эксплуатацию концерном G.D. ROC Cooling&Heating Equipment’s Co., LTD. Сборка полностью роботизирована. На каждом этапе работ, продукция проверяется на соответствие ISO 9001:2000.

Какие технические данные отличают настенные котлы Роктерм?

Битермический теплообменник — особая конструкция позволяет нагревать воду и теплоноситель с наименьшими затратами. Внутреннее устройство позволяет увеличить КПД до 92%.

Автоматика — отопление дома выполняется автономно и не требует вмешательства человека. Панель управления котла подсоединена к программатору, с помощью которого можно выставить рабочий режим на ближайшие несколько дней.Автоматика следит за интенсивностью нагрева теплоносителя и координирует работу всех внутренних узлов и устройств. При обнаружении неисправностей котла на ЖК-дисплей выдается код поломки, что облегчает обслуживание и ремонт оборудования.

Модульная горелка — двухконтурные навесные отопительные газовые котлы Rocterm без потери эффективности могут менять производительность в диапазоне от 20 до 100% от фактической мощности.

Универсальность — номинальное рабочее давление подачи природного газа 13 мБар. При нормальной нагрузке потребление топлива составляет 1,58 м³ для сжиженного и 2.12 м³ для магистрального газа. Переоборудование под пропан легко выполнить самостоятельно.

Безопасность — бытовой двухконтурный газовый котел отопления Rocterm во внутреннем устройстве имеет многоуровневую систему защиты, направленную на обеспечение стабильной работы и предотвращения аварийных ситуаций по двенадцати основным направлениям.Группа безопасности включает: датчики температуры и давления, препятствующие перегреву теплоносителя и прекращающие работу котла при отсутствии тяги в дымоходе. Дополнительно предусмотрен клапан аварийного сброса, срабатывающий при перегреве теплоносителя и увеличения давления в системе отопления до критических показателей.

Дополнительное оборудование — внутреннее техническое устройство навесного отопительного котла Rocterm предусматривает установку: циркуляционного насоса, системы автоматической подпитки, расширительного бака.

Котлы Роктерм имеют закрытую топочную камеру и принудительную систему подачи воздуха и удаления продуктов сгорания. Работа оборудования невозможна без наличия напряжения в сети.

Ассортимент газовых котлов Протерм

Газовые котлы протерм на сегодняшний день представлены в достаточно обширном ассортименте. Как показывают отзывы потребителей, каждая модель подобного оборудования имеет свои особенности, преимущества и некоторые недостатки. Чтобы определиться с выбором достаточно ознакомиться с техническими характеристиками каждой модели. Конечно, следует почитать и отзывы о выбранном котле.

Серия котлов «Пантера»

Это настенное отопительное оборудование имеет битермический теплообменник. Благодаря этом котлы протерм этого модельного ряда позволяют не только отопить жилое помещение, но и достаточно быстро подогреть воду для хозяйственных нужд. Стоит отметить, что такие агрегаты идеально подходят для отопления частных домов, квартир и загородного жилья. Также в отзывах встречается информация и о том, что газовые котлы модельного ряда «Пантера» можно использовать в качестве резервного или же основного источника тепла и горячей воды.

Серия «Гепард»

Это еще один основной модельный ряд газовых котлов компании Протерм. А если быть точнее, то «Гепард» — это самая популярная линейка отопительного газового оборудования. Судя по отзывам, стоимость таких агрегатов полностью соответствует их качеству.

Серия «Рысь»

Котлы Протерм, относящиеся к модельному ряду «Рысь», представляют собой оборудование, которое обеспечивает автономное отопление. Размещаются котлы серии «Рысь» на стене, что позволяет значительно сэкономить место. Такое оборудование можно разместить даже в небольшой комнатке.

Серия «Леопард»

Не менее актуальны среди потребителей газовые котлы Протерм из серии «Леопард». Отзывы о такой продукции обычно положительные. Очень редко можно встретить отрицательное мнение о подобных агрегатах. Зачастую такие отзывы возникают из-за неправильной настройки оборудования или же в результате неправильно монтажа. Газовые котлы Протерм «Леопард» прекрасно работают даже при понижении давления газа. Помимо этого отопительное оборудование серии гарантирует быстрый нагрев воды. Также стоит отметить, что агрегаты этого модельного ряда оснащены чувствительно автоматикой.

Серия «Медведь»

Это серия напольного отопительного оборудования. Котлы серии «Медведь» отличаются от остальных простотой в управлении. К тому же такие агрегаты не нуждаются в особом уходе. Каждая модель оснащена удобной автоматикой. Если возникает сбой в работе оборудования, то котел отключается. Стоит отметить, что агрегаты серии «Медведь» являются продукцией нового поколения, которая выполнена из чугуна, отличающегося высокой прочностью.

Как показывают отзывы, основное преимущество такого оборудования – функция автоматического отключения обогрева жилых помещений в теплый период. При этом сохраняется полностью горячее водоснабжение.

Виды котлов Протерм

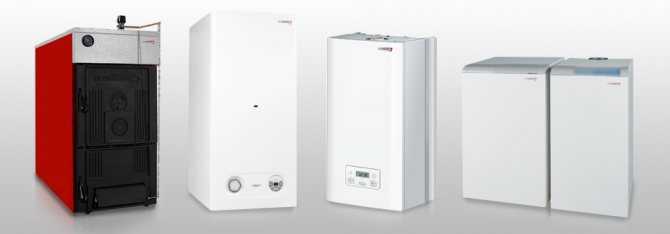

В линейке котлов Протерм имеются модели, работающие на газу, электричестве и твердом топливе

Отопительная техника Protherm – это устройства, работающие на различных видах топлива: газ, электричество, уголь. Они рассчитаны на обогрев квартир, частных домов, офисных и коммерческих помещений. На заводах компании выпускают котлы для напольного и настенного монтажа, а также агрегаты повышенной мощности. Вся продукция проходит жесткий контроль качества. Перед запуском на поток модели тестируют в лаборатории.

Электрические

Серия Скат – альтернатива газовому оборудованию, в ней представлены 8 моделей мощностью от 6 до 28 кВт. Электрокотел рассчитан на подключение к сети 220 или 380 В. Оборудование нагревает теплоноситель до 85°C, КПД установки – 99%. Среди преимуществ электрических котлов:

• Не требуется подключение к дымоходу, оборудование не выделяет продукты сгорания.
• Компактный котел вписывается в любой интерьер.
• Высокая производительность.
• Возможность программирования управления температурой нагрева теплоносителя.
• При установке электрического оборудования предъявляется меньше требований, чем при монтаже газовых котлов.

Электрический настенный котел Протерм Скат – экономный, не выделяет продукты горения

Агрегат изготавливается с настенным креплением. В его функции входит:

• Диагностика поломок по кодам ошибок.
• Защита от блокировки насоса и клапана.
• Защита от замерзания, падения давления.

Газовые

Оборудование осуществляет нагрев воды для отопления и бытовых нужд жильцов дома. Предлагается несколько серий, отличающихся способом монтажа и нагрева. В линейке продукцию имеются:

• Одноконтурные установки – выполняют нагрев воды в отопительной системы. Они предназначены для домов площадью до 350 кв.м.
• Двухконтурные модели – параллельно с обогревом помещений котел обеспечивает владельцев горячей водой.

Напольные газовые котлы отличаются конструкцией камеры сгорания – открытой и закрытой

По типу камер сгорания оборудование представлено двумя видами:

• Открытая – с дымоходом и естественной тягой.
• Закрытая – для принудительного отвода дыма используется вентилятор.

Оборудование работает на магистральном и сжиженном газе. Отличительной особенностью агрегатов является расширенный функционал настроек. Часть моделей можно подключить к системе «умный дом», имеется возможность установки низкотемпературного функционирования для теплых полов.

Твердотопливные

Агрегаты работают на угле и дровах, предназначены для обогрева помещений до 500 кв. м

Серия Бобер – это чугунные котлы для обогрева жилых и производственных помещений. Особенностью оборудования является значительная площадь теплообменника, охватывающего всю топку. Плюсы серии:

• энергонезависимость;
• долговечность;
• простота эксплуатации;
• безопасность.

Агрегат работает на угле и дровах. Его минус – необходимость закладки топлива через каждые 2-4 часа. Энергонезависимые котлы напольного исполнения. Их мощность от 19 до 48 кВт. Они рассчитаны на отопление помещений площадью от 190 до 480 кв. м.

Статьи по теме

Котел Protherm Пантера 30 КТV – модель двухконтурного настенного турбированного агрегата, предназначенный для обеспечения квартир, офисов, производственных помещений, саун, дач, коттеджей автономным теплоснабжением. Установка с электророзжигом и двумя теплообменниками оптимально обеспечивает горячей водой и отоплением.

Особенности котла Protherm Пантера 30 КТV

1. Преимущества:

• В модели 30 КTV предусматривается функция настройки рабочих параметров, изменение мощности непосредственно с пульта управления панели.
• Автоматика на газовой системе котла высокочувствительная к изменениям в настройках, дает возможность эксплуатации при низком давлении газа в трубопроводе без остановки системы отопления.
• Котел адаптирован для работы на природной и сжиженной газовой смеси.
• Перевод с одного вида топлива на другой производится простым способом: меняется газовый коллектор с форсунками, выставляются соответствующие параметры давления на газовом клапане.
• Предусматривается альтернативное эквитермическое регулирование.
• Выполняется уникальная функция режим Комфорт. Она управляет котлом не по газовому потоку, а по температурному параметру циркулирующего водного потока. Такая функция позволяет поддерживать постоянную температуру воды в отопительной системе на уровне 40 C.

2. Автоматическая контрольная система:

• Простое, современное управление системой. Панель дает возможность управлять «одним пальцем». На дисплее выводятся простые и понятные пиктограммы, светодиоды производят подсказку при корректировке параметров.
• Наличие встроенного микропроцессора проводит автодиагностику в реальном времени. Производится постоянная оценка состояния системы в целом и установка и снятие показаний некоторых датчиков. При перебоях с подачей газовой смеси, понижении уровня водного потока в отопительной системе, перегреве котла происходит аварийное отключение агрегата и вывод данных с кодом аварийной ситуации.

3. Система управления аппаратом:

• Сервис управления котлом настраивается на один год по заявленным пользователем параметрам. Отпадает необходимость самостоятельной корректировки и вмешательства в систему обогрева или отопления.
• Данный блок соединяет котел с внешними регулирующими системами в помещении, датчиками для автоматического управления газовым клапаном в большом диапазоне величины мощности.
• Система настроенного управления уменьшает количество циклирований котла, существенно продляя срок эксплуатации установки.
• Инновационная функция Comfort. Настраивается на панели на ограниченное, неопределенное время или в качестве постоянной автоматической базы. В режиме автоматики Comfort включается при непродолжительном пользовании кранами горячего водоснабжения. Выполняет роль эконома, сокращает расход газа/воды для частного пользования.

4.     Особенности конструкции котла:

• Особый материал для пластин теплообменника – нержавеющая сталь высокого качества.
• Сочетание материал/конструкция позволяет производить нагрев с высоким показателем KПД. Защита от накипи на пластинах производится электронным способом

Функциональные системы защиты котла Protherm Пантера 30 КТV

Производитель обеспечил работу установки с наибольшим комфортом для пользователя и с максимальным продлением срока эксплуатации агрегата. Такую возможность дают встроенные системы функциональной защиты основного и вспомогательного оборудования. Перечень:

• Тепловая альтернация.
• Защита от залипания насоса.
• От замерзания. Блокируется возможность включения колонки при замерзшей воде в системе.
• Ацикличность настройки работы.
• Ограничение числа стартов.
• Прекращение газоподачи в случаях падения напора газового или водного потока, плохом горении фитилька, падении напряжения тока, нарушении тяги в дымоходе, превышении температуры теплоносителя сверх установленной.

Инструкция к техническим характеристикам котла Protherm Пантера 30 КТV

• Двухконтурный агрегат, производства Словении.
• Мощность по номиналу  10 400 – 29 600 Вт.
• Номинальная площадь отопления 230-250 м2.
• Расход воды 30 C 14 л/мин.
• Габариты 450х798х365 мм.
• Нетто 39 кг.

Данные по контуру отопления:

• KПД  92.8%
• Рабочее давление в пластинах 0.5/3 атм.
• Объем расширительного бака 7 л.

Данные по контуру ГBC:

• Пластинчатый теплообменник
• Диапазон температурного режима в ГBC 38/60 С.
• Производительность по горячей воде 1.5/14 л/мин.
• Давление рабочее в системе 0.5/10 атм.

Данные по контуру подачи газа:

• Давление природного газа 130/200  мм/ рт ст.
• Давление сжиженного газа  300 мм/рт ст.
• Расход природной/сжиженной газовой смеси 3.44/3.21 кг/ч.
• Класс Niох 3.

Газовые котлы фирмы Protherm

Фирма Protherm появилась в 1991 году в Словакии.

Сегодня она входит в один холдинг с признанным флагманом — компанией Vaillant, что позволяет уверенно говорить о мощной технологической и консалтинговой поддержке. Подобное состояние положительно сказывается на продукции — при среднем ценовом диапазоне, рассчитанном на массового покупателя, качество оборудования не уступает другим представителям этого направления.

Газовые котлы являются одним из видов теплотехнического оборудования, выпускаемого фирмой Protherm на экспорт. Все агрегаты проходят адаптацию к технологическим условиям местности, где будут эксплуатироваться.

Они способны переносить колебания электропитания, работают на низких давлениях воды и газа.

Модели серии

Серия Протерм Пантера включает в себя оборудование, которое отличается мощностными характеристиками, а также внутренним техническим оснащением.

Рассмотрим модельный ряд подробнее.

KTV

Мощности у линейки этих агрегатов разнятся (от 12 до 32 кВт). Этого идеально хватает для оснащения теплом и горячей водой дома, где живёт семья из четырёх человек.

Модель 25 KTV имеет пластинчатый обменник тепла, который выполнен из качественной нержавейки. Это обеспечивает быстрый нагрев воды для бытовых нужд.

Котёл характеризуется уникальной конструкцией, позволяющей нагревать жидкость уже на пятой секунде после включения. Нержавеющий материал, из которого изготовлен теплообменник, не поддаётся коррозии, устойчив к термоударам, а также пластичен для работы в условиях нестабильного водяного системного давления.

Модель имеет систему самостоятельной диагностики, в процессе работы все важные данные выводятся на компактный жидкокристаллический дисплей. ЖК-экран нужен и для настроек котельного оборудования, а также отображения используемой программы.

Protherm Пантера 24 кВт имеет систему принудительного отвода продуктов сгорания через дымоход коаксиального типа. Дымоход также служит системой, через которую в топку при помощи вентилирующих устройств подаётся воздух.

Таким образом, эту газовую технику можно устанавливать в помещениях, где монтаж классического дымохода запрещён, в том числе в квартирах и коттеджах.

Котёл Протерм Пантера 30 KTV имеет большую мощность, способен нагреть до 14 литров воды в минуту.

Он правильно распределяет мощность горелочного устройства, тем самым отдельно регулирует температурный нагрев носителя тепла в отопительной системе и контуре горячего водоснабжения. Горячая вода регулируется в диапазоне 38 — 60 °C, для теплоносителя это составляет 38 — 80 °C. Регулятор нагрева теплового носителя располагается на выходном патрубке отопителя, что гарантирует точные показатели нагрева жидкости в настоящее время.

Мощная модель Protherm Пантера на 30 KTV имеет встроенный насос циркуляции и расширительный бачок на 8 л. Поэтому возможно подключение техники к уже установленным закрытым системам отопления, не имеющим резервных устройств.

Про виды теплообменников для газового котла можно прочитать здесь.

KOV

Котлы от газа этой серии словацкого производителя имеют два теплообменника из нержавейки. Они предназначены для нагрева воды и теплоносителя в отопительной системе.

Камера сжигания в популярной 2-контурной модели Протерм КОВ на 25 кВт имеет модульную газовую грелку со ступенчатым переключением интенсивности горения. Котёл оснащён надёжной системой безопасности:

1. Защитой от замерзания. Система автоматически включает насос циркуляции а впоследствии горелочное устройство, когда температура падает ниже указанного уровня.
2. Регулятор контроля пламени. Система перестаёт подавать газ, когда пламя в топочной камере тухнет.
3. Тяга контролируется специальным датчиком. Работа отопителя прекращается, если тяга падает, а продукты сжигания не выводятся из камеры сжигания.
4. Функция защиты от перегрева, которая охлаждает обменник тепла в случае достижения температурного показателя +110 °C.

Protherm Пантера 30 KTV

KTO

Котёл Protherm Пантера 25 КТО работает только с внешним бойлером косвенного нагрева. Отличается отопитель интегрированной системой диагностики котельного оборудования и подключённого бака.

Регулировка температуры носителя тепла и температуры в бойлере осуществляется отдельно. ЖК-дисплей отображает и позволяет регулировать техпоказатели и температуру.

Протерм Пантера КТО

Тепло в доме — это проще, чем многие думают. Отопительный настенный газовый котёл Протерм Пантера позволяет наслаждаться возможностью иметь дома контролируемое тепло и горячую воду в любое время года.

Приборы «Протерм» с битермическими обменниками

Этот класс представлен всего двумя моделями, ознакомимся с каждой из них.

Модель «Рысь»

Газовые котлы Protherm этой модели представляют собой двухконтурное комбинированное оборудование, предназначающееся как для обогрева жилых помещений, так и для снабжения горячей водой. Известны своей бесперебойной и надежной работой, отличным соотношением качества+цены, отличным КПД, простотой в эксплуатации и низкой шумопроизводительностью.

Вот основные свойства конструктивные элементы, которыми оснащаются «Рыси»:

1. плавная регулировка мощности;
2. отображение основных параметров работы на специальном дисплее;
3. защита прибора от сильных морозов;
4. встроен микропроцессор;
5. кран для дополнительной подачи рабочей жидкости в систему;
6. регулируется с помощью перепускного клапана;
7. отдельные фильтры под отопительную жидкость и ГВС;
8. эффективная защита от перегревания.

Примерная стоимость начинается с 30,5-ти тысяч рублей.

Модель «Леопард»

Средняя мощность «Леопардов» колеблется в пределах 8-24-х киловатт. Все приборы этой линейки характеризуются высоким КПД и экономичностью. Производятся в двух вариациях:

1. с открытой камерой сжигания;
2. с закрытой.

Производительность в плане горячего водоснабжения составляет 12,5 литра за минуту, а площадь отапливаемого помещения может достигать 220-ти метров квадратных. Регулировать мощность, равно как и другие параметры работы, можно непосредственно с панели

Отличная производительность даже в условиях низкого давления, что особенно важно в сегодняшнее время, когда перепады в подаче газа случаются довольно часто

Каждый из «Леопардов» при необходимости можно переоборудовать с природного газа на баллонный. Для этого не нужно совершать сложных манипуляций, необходимо всего лишь поменять газовый клапан и форсунку.

К защитным функциям можно отнести:

1. антифриз;
2. антицикличность теплогенератора;
3. антиинерция тепловой энергии.

Также сюда относится прекращение газоснабжения в таких случаях, как:

1. превышение температуры прибора установленного значения;
2. погасание горелки;
3. нарушение тяги;
4. прекращение подачи электричества.

Обратите внимание! Каждая из описанных функций работает только в том случае, если газовые котлы Protherm подключены к электросети

Стоимость «Леопардов» начинается с 13-ти тысяч рублей.

Критерии выбора

Котлы с чугунными деталями служат дольше стальных

При выборе отопительной техники учитывают несколько основных требований:

• Мощность – это основной показатель отопительной техники. Производитель указывает, на какую площадь рассчитана его продукция. При выборе двухконтурной модели закладывается дополнительно 30-40% мощности.
• Вид топлива – природный газ наиболее удобный и экономичный вариант отопления. При его недоступности рассматривается электричество и твердое топливо.
• Назначение – от требований к оборудованию зависит количество контуров – одного достаточно для обогрева помещений, а с двумя можно пользоваться горячей водой.
• Вариант размещения – оборудование бывает настенного и напольного монтажа. Выбор зависит от свободного пространства в комнате.
• Давление газа – параметр важен для обеспечения бесперебойной работы котла.
• Материал теплообменника – чугунные элементы служат дольше деталей из стали.
• Вид розжига – пьезорозжиг возможен без электричества, но расходуется больше газа. Электронный розжиг является энергозависимым.
