Давление в системе отопления в частном доме

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

• разгерметизацией элементов системы или их соединений;
• неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

1. Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
2. С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

• появление микротрещин в теплообменнике из-за гидроударов;
• заводской брак;
• выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

https://youtube.com/watch?v=nV52-7Vu7DI

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

1. Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
2. Перед циркуляционным насосом и после него.
3. На вводе магистрали отопления в здание или сооружение.
4. Перед регулятором давления и после него.
5. На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Значение давления в системе отопления частного дома

В системе отопления одним из самых важных показателей является именно давление. Оно влияет на качество работы оборудования и определяет, насколько эффективна теплопередача.

Только в том случае, если показатели силы, с которой давит вода, соответствуют норме, можно говорить о качественной работе теплосети. Скорость воды зависит от уровня давления. Чем оно выше, тем быстрее движется поток, и, соответственно, эффективнее теплопередача. Высокий показатель гарантирует доставку воды во все помещения с минимальными потерями температуры.

Если напор будет недостаточно сильный, нагретая в котле вода будет слишком медленно перемещаться по элементам отопительной системы, что приведет к поступлению ее в жилые помещения с температурой намного ниже, чем на выходе из котла. Низкое давление приводит к значительным теплопотерям.

Давление в теплосети бывает двух видов, статическое и динамическое. В первом случае речь идет о силе, с которой столб воды, находящейся в состоянии покоя, давит на котел, трубопровод и радиатор. Зависит этот показатель от высоты. С каждыми 10 метрами он увеличивается на 1 Атм. Под динамическим давлением подразумевается сила, прилагаемая к элементам системы жидкостью, которая движется.

Сумма показателей статического и динамического давления определяет, насколько эффективна система, и носит название рабочего давления.

Какое давление показывает манометр?

Эта физическая величина характеризует степень сжатия среды, в нашем случае – жидкого теплоносителя, закачанного внутрь системы отопления. Измерить любую физическую величину означает сравнить ее с некоторым эталоном. Процесс измерения давления жидкого теплоносителя любым механическим манометром (вакуумметром, мановакуумметром) представляет сравнение его текущей величины в точке размещения прибора с атмосферным давлением, играющим роль эталона измерения.

Чувствительные элементы манометров (трубчатые пружины, мембраны, и др.) сами находятся под действием атмосферы. Наиболее распространенный пружинный манометр имеет чувствительный элемент, представляющий один виток трубчатой пружины (см. поз. рисунка ниже). Верхний конец трубки запаян и связан поводком 4 с зубчатым сектором 5, сцепленным с шестеренкой 3, на вал которой насажена стрелка 2.

Устройство пружинного манометра.

Исходное положение трубки-пружины 1, соответствующее нулю шкалы измерения, определяется деформацией формы пружины давлением атмосферного воздуха, заполняющего корпус манометра. Жидкость, поступающая внутрь трубки 1, стремится дополнительно деформировать ее, поднимая верхний запаянный конец выше на расстояние l, пропорциональное своему внутреннему давлению. Сдвиг конца трубки-пружины преобразуется передаточным механизмом в поворот стрелки.

Угол φ отклонения последней пропорционален разности полного давления жидкости в трубке-пружине 1 и местного атмосферного. Измеренное таким прибором давление называется манометрическим или избыточным. Точкой его отсчета является не абсолютный нуль величины, эквивалентный отсутствию воздуха вокруг трубки 1 (вакуум), а местное атмосферное давление.

Известны манометры, показывающие абсолютное (без вычета атмосферного) давление среды. Сложное устройство плюс высокая цена препятствуют широкому использованию таких приборов в системах отопления.

Величины давлений, указываемых в паспортах любых котлов, насосов, запорной (регулирующей) арматуры, трубопроводов являются именно манометрическими (избыточными). Измеряемая манометрами избыточная величина используется в гидравлических (тепловых) расчетах отопительных систем (оборудования).

Манометры в системе отопления.

Автономные системы отопления

Расширительный бак в автономной системе отопления.

При отсутствии централизованного теплоснабжения в домах устраивают автономные отопительные системы, в которых теплоноситель подогревается индивидуальным котлом небольшой мощности. Если система сообщается с атмосферой через расширительный бачок и теплоноситель в ней циркулирует за счет естественной конвекции, она называется открытой. Если сообщения с атмосферой нет, а рабочая среда циркулирует благодаря насосу, систему называют закрытой. Как уже было сказано, для нормального функционирования таких систем давление воды в них должно составлять примерно 1,5-2 атм. Такой низкий показатель обусловлен сравнительно малой протяженностью трубопроводов, а также небольшим количеством приборов и арматуры, результатом чего становится сравнительно малое гидравлическое сопротивление. Кроме того, из-за небольшой высоты таких домов статическое давление на нижних участках контура редко превышает 0,5 атм.

На этапе запуска автономной системы ее заполняют холодным теплоносителем, выдерживая минимальное давление в закрытых системах отопления 1,5 атм. Не стоит бить тревогу, если через некоторое время после заполнения давление в контуре понизится. Потери давления в данном случае обусловлены выходом из воды воздуха, который растворился в ней при заполнении трубопроводов. Контур следует развоздушить и полностью заполнить теплоносителем, доводя его давление до 1,5 атм.

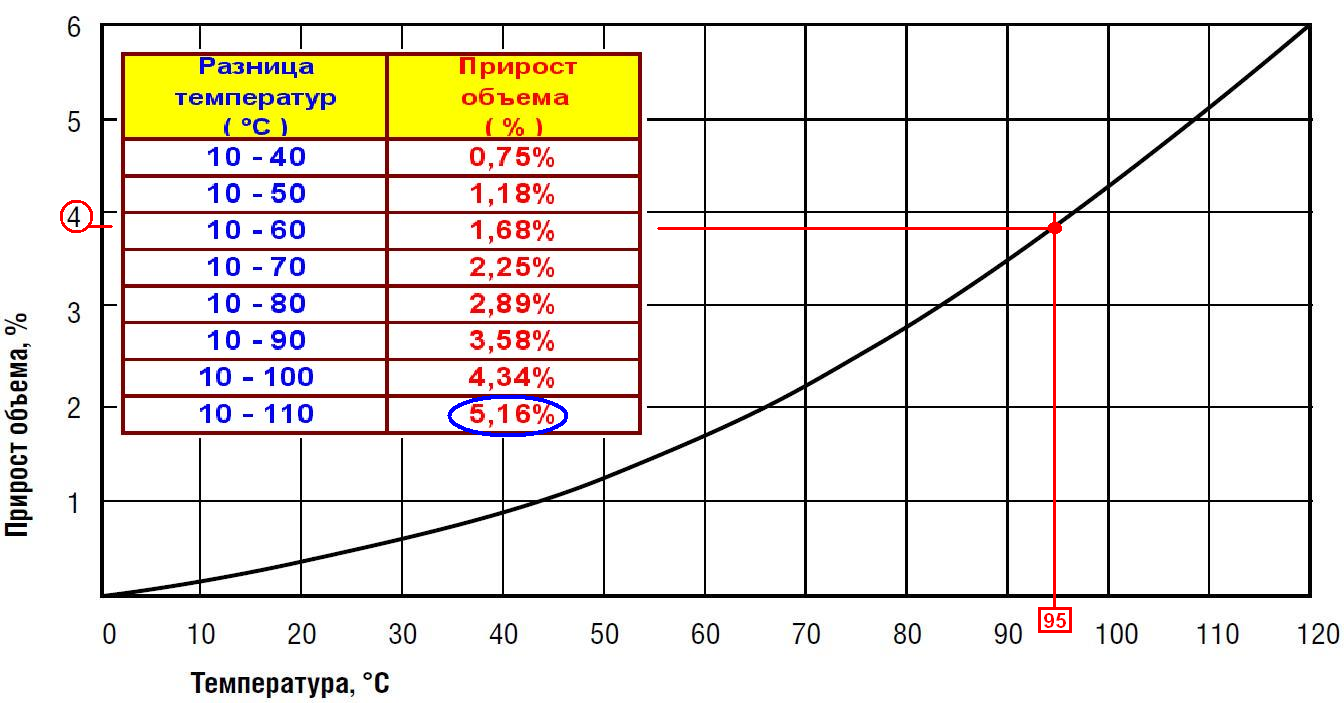

После разогрева теплоносителя в системе отопления его давление несколько увеличится, достигнув при этом расчетных рабочих значений.

Меры предосторожности

Прибор для измерения давления.

Поскольку при проектировании автономных систем отопления в целях экономии запас прочности закладывают небольшой, даже невысокий скачок давления до 3 атм может вызвать разгерметизацию отдельных элементов или их соединений. Для того чтобы сгладить перепады давления вследствие нестабильной работы насоса или изменения температуры теплоносителя, в закрытой системе отопления устанавливают расширительный бачок. В отличие от аналогичного устройства в системе открытого типа, он не имеет сообщения с атмосферой. Одна или несколько его стенок делаются из упругого материала, благодаря чему бачок выполняет функцию демпфера при скачках давления или гидроударах.

Наличие расширительного бачка не всегда гарантирует поддержание давления в оптимальных пределах. В ряде случаев оно может превысить максимально допустимые значения:

• при неверном подборе емкости расширительного бачка;
• при сбоях в работе циркуляционного насоса;
• при перегреве теплоносителя, что бывает следствием нарушений в работе автоматики котла;
• вследствие неполного открытия запорной арматуры после проведения ремонта или профилактических работ;
• из-за появления воздушной пробки (это явление может провоцировать как рост давления, так и его падение);
• при снижении пропускной способности грязевого фильтра по причине его чрезмерной засоренности.

Поэтому во избежание аварийных ситуаций при устройстве отопительных систем закрытого типа обязательной является установка предохранительного клапана, который сбросит излишки теплоносителя в случае превышения допустимого давления.

Конструкция

Группа безопасности включает в себя латунный никелированный (бронзовый, чугунный или из оцинкованной стали) корпус, на котором установлены устройства, обеспечивающие стабильное функционирование и безопасность работы системы отопления:

1. Предохранительный сбросной клапан. Является одним из основных элементов группы безопасности, т.к. именно он в случае аварийной ситуации не позволит давлению в системе превысить заданное значение и повредить отдельные элементы системы отопления. Как правило, для систем отопления частных домов порог срабатывания сбросного клапана составляет 3 атмосферы;
2. Автоматический воздухоотводчик. Позволяет в автоматическом режиме, без вмешательства человека, удалять воздух из системы отопления. Все что необходимо сделать для начала работы воздухоотводчика это открутить запирающий колпачок на несколько оборотов. Как правило, производители поставляют воздухоотводчики с закрученными колпачками, что позволяет избежать попадания грязи внутрь устройства. Автоматические воздухоотводчики чувствительны к загрязнениям, в том числе к чистоте теплоносителя. В случае, если система не оснащена устройствами очистки теплоносителя, воздухоотводящее отверстие может часто забиваться разнообразными загрязнениями (ржавчина, песок, окалина, накипь и т.д.);
3. Манометр. Показывает давление в системе отопления.

Стандартная компоновка группы безопасности для котла.

Примечание! В качестве теплоизоляции для корпуса группы безопасности часто применяется упаковка самой группы, выполненная из пенопласта или вспененного полиуретана/полипропилена.

Некоторые производители оснащают воздухоотводчик и манометр специальными отсечными устройствами, позволяющими быстро снимать приборы без слива теплоносителя из системы. При выкручивании воздухоотводчика или манометра отсечное устройство автоматически перекрывает поступление теплоносителя.

Группа безопасности для мембранного бака Watts GAG KAV.

Существуют группы безопасности для расширительного бака, которые отличаются от «обычных» тем, что имеют специальный корпус, предназначенный для настенного крепления расширительного бака. Помимо этого, они оснащаются арматурой, которая позволяет снимать бак для ремонта или замены без слива теплоносителя из отопительной системы (для этих целей также часто используются обычные шаровые краны).

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой — большой плюс:

• позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
• повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
• меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы ), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем

Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Регулировка

Как отрегулировать напор в элеваторном узле?

Подпорная шайба

Если быть точным, в случае подпорной шайбы требуется не регулировка напора, а периодическая замена шайбы на аналогичнуюиз-за абразивного износа тонкого стального листа в технической воде. Как своими руками заменить шайбу?

Инструкция, в общем, довольно проста:

1. Все задвижки или вентиля в элеваторе перекрываются.
2. Открывается по одному сброснику на обратке и подаче для осушения узла.
3. Раскручиваются болты на фланце.
4. Вместо старой шайбы устанавливается новая, снабженная парой прокладок – по одной с каждой стороны.

1. Болты стягиваются попарно, крест-накрест. После того, как прокладки прижаты, гайки закручиваются до упора не более чем на пол-оборота за раз. Если поспешить, неравномерное сжатие рано или поздно приведет к тому, что прокладку вырвет давлением с одной стороны фланца.

Система отопления

Перепад между смесью и обраткой штатно регулируется только заменой, завариванием или рассверливанием сопла. Однако иногда возникает необходимость убрать перепад, не останавливая отопления (как правило, при серьезных отклонениях от температурного графика в пик холодов).

Это делается регулировкой входной задвижки на обратном трубопроводе; тем самым мы убираем перепад между прямой и обратной нитками и, соответственно, между смесью и обраткой.

Для регулировки используется нижняя задвижка под номером 1.

1. Замеряем давление на подаче после входной задвижки.
2. Переключаем ГВС на подающую нитку.
3. Вкручиваем манометр в сбросник на обратке.
4. Полностью закрываем входную обратную задвижку и потом постепенно открываем ее до тех пор, пока перепад не уменьшится от первоначального на 0,2 кгс/см2. Манипуляция с закрытием и последующим открытием задвижки нужна для того, чтобы ее щечки максимально опустились на штоке. Если просто прикрыть задвижку, щечки могут просесть в дальнейшем; цена смехотворной экономии времени – как минимум размороженное подъездное отопление.
5. Температура обратного трубопровода контролируется с интервалом в сутки. При необходимости ее дальнейшего снижения перепад убирается по 0,2 атмосферы за раз.

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

• Лёгкий монтаж;
• Бюджетный вариант;
• Достаточная подача тепла которая экономит бюджет;
• Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

Стандарт 1.5-2 бара

До 2 этажей 1,5-2 бара

Более — до 4 атмосфер.

Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.

Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.

Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.

Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.

В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.

Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.

Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.

У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:

1. 5 этажей и выше. 2-4 атмосферы.
2. 6 и до 10 этаже. 5-7 атмосфер.
3. Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее.
   Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.

Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.

Виды

Давление бывает нескольких видов:

• статическое (параметр, зависящий от высоты столба жидкости, находящейся в покое, давление ее на элементы отопительной конструкции, при расчете нужно учитывать, что 10 м дают результат в 1 атмосферу);
• динамическое (создается циркуляционными насосами, но зависит не только от их характеристик, возникает за счет движения энергоносителя внутри трубопровода, воздействует изнутри на конструктивные элементы);
• рабочее (складывается из величин первого и второго вида, это уровень нормальной и безаварийной работы всех конструктивных элементов).

Давление в закрытой системе отопления

Циркуляционный насос создает на расположенном за ним участке трубопровода повышенное давление, обеспечивая тем самым ряд преимуществ:

1. Максимальная длина контура становится фактически неограниченной (для контура с естественной циркуляцией – не более 30-ти м). Нужно только подобрать насос с достаточной мощностью и приборы с достаточной прочностью (в зоне с наивысшим давлением).
2. Можно использовать трубы меньшего диаметра.
3. Радиаторы можно подключить последовательно (однотрубная схема).
4. Если радиаторы подключены параллельно (двухтрубная схема), то с циркуляционным насосом распределение тепла в контуре будет более равномерным.
5. Поскольку теплоноситель движется быстрее, он не успевает сильно остывать, а значит котел работает в щадящем режиме.
6. Систему, оснащенную циркуляционным насосом, можно эксплуатировать в низкотемпературном режиме, что может потребоваться в период межсезонья. В термосифонной системе при таких условиях конвективный поток окажется недостаточно мощным, чтобы протолкнуть теплоноситель через все трубы и радиаторы.

Развиваемое циркуляционным насосом давление называется динамическим.

Закрытая система отопления

Очевидно, что оно должно соответствовать двум требованиям:

1. Быть не больше значения, указанного в инструкциях к котлу и другим приборам.
2. Иметь мощность, достаточную для преодоления гидравлического сопротивления отопительного контура, которое зависит от его продолжительности, конфигурации (однотрубная с последовательным подключением радиаторов или двухтрубная с параллельным), диаметров труб и скорости движения теплоносителя. Производить сложные расчеты, увязывающие все эти параметры, пользователю не нужно. Ему просто следует так отрегулировать мощность насоса, чтобы перепад температуры на подаче и обратке не был слишком большим – обычно 20 градусов.

В частных домах циркуляционные насосы обычно развивают такое давление, чтобы в сумме со статическим (которое никуда не девается) оно составляло 1,5 – 2,5 атм. По мере удаления от насоса динамическое давление, «съедаемое» гидравлическим сопротивлением контура, постепенно падает, оставаясь при этом достаточно высоким.

В таких условиях расширительный бак открытого типа пришлось бы поднимать слишком высоко – примерно на 10 м на каждую атмосферу, — иначе теплоноситель из него выплеснулся бы. Поэтому вместо открытого применяют герметичный мембранный расширительный бак с воздушной подушкой, а систему из-за этого называют закрытой.

В то время как в частных домах применяют узел подмеса, аналогичную функцию в централизованной системе выполняет элеваторный узел системы отопления. Принцип действия и схему подключения разберем в статье.

Перечень необходимых инструментов и порядок выполнения работ по монтажу системы отопления смотрите тут .
