Давление в системе отопления многоэтажного и частного дома: нормативы, причины перепада

Необходимость контроля давления в отоплении частного дома

Уровень давления в отопительной системе дома необходимо регулярно проверять. Как правило, современные модели котлов оборудованы манометрами со стрелкой, указывающей уровень давления. Эти механические приспособления намного удобнее, чем электронные, поскольку не нуждаются в дополнительном питании.

Проведения измерений только рабочего давления в газовом котле недостаточно для диагностики состояния всей системы

Важно, чтобы манометры были установлены на входящей и выходящей из котла трубе, самой верхней и самой нижней точках отопительной системы, а также до и после циркуляционного насоса. Кроме того, желательно разместить манометры на развилках труб

Настройка давления

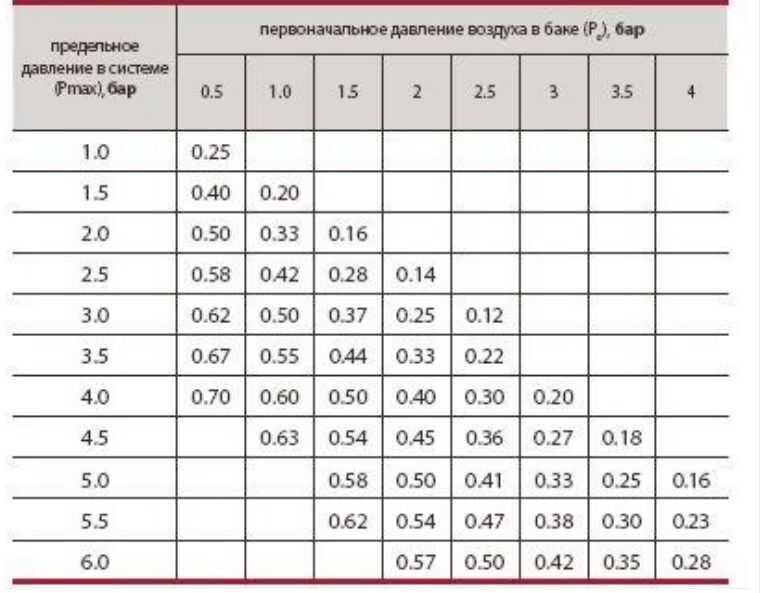

Напор воды в расширительном элементе системы отопления — это настраиваемый параметр. Настройка достаточно проста, и все действия можно проделать самостоятельно.

Для настройки необходимых параметров нужно следующее:

Принцип подключения

• Сделать расчет и определить требуемые показатели — на 0,2 атм. меньше, чем в системе.
• Установить эти показатели до монтажа бака в систему, сбросив воздух или накачав его через ниппель.
• Подключить емкость к трубопроводу и заполнить систему водой. Делать это нужно медленно, отслеживая показатели давления в трубах и баке. Закачивать теплоноситель следует до тех пор, пока показатели напора не сравняются.
• После этого необходимо подключить насосное оборудование и продолжить закачку теплоносителя. Закачивать воду нужно до того момента, пока в баке не будет достигнуто эксплуатационное давление, рассчитанное перед монтажом сети. Это обеспечит попадание в корпус резервного объема воды.
• Первое включение системы должно проводиться в режиме максимальной температуры. При этом условии объем теплоносителя возрастает на величину удельного приращения. Это обеспечивает попадание в резервуар количества воды, равного его емкости. Давление в бачке повышается до максимальных показателей.

Проверка герметичности

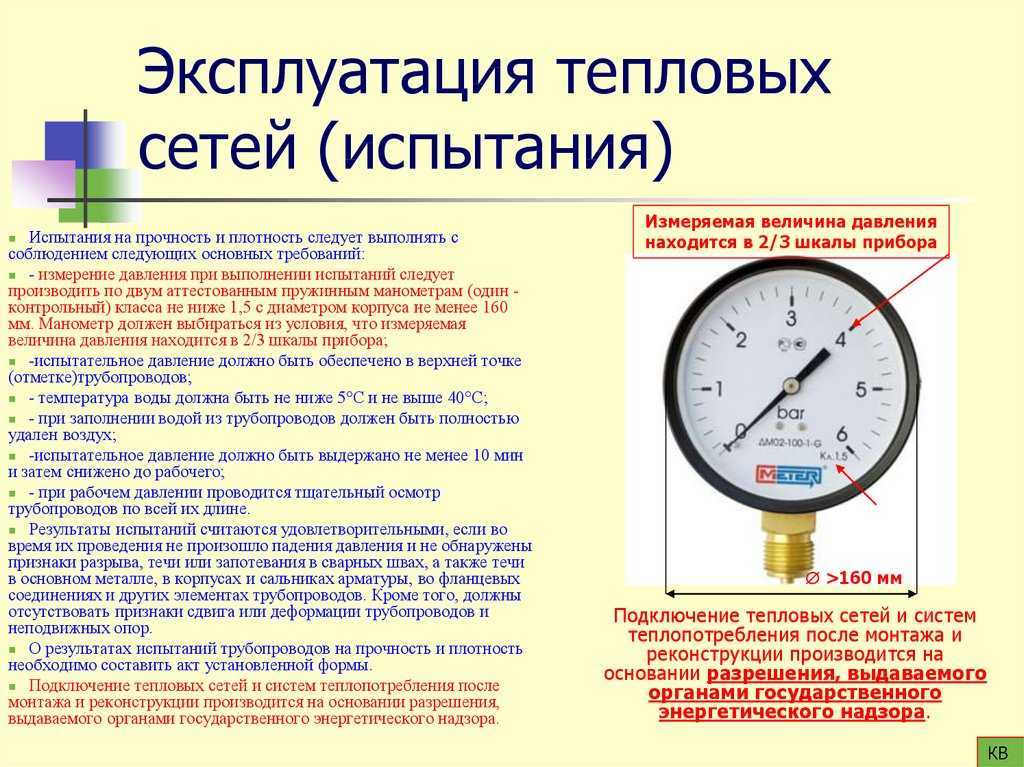

Для проверки герметичности трубопроводов выполняют процедуру, называемую опрессовкой.

Суть ее состоит в следующем:

1. К опорожненной системе через специальный патрубок подключается опрессовщик – насос с манометром.
2. В систему нагнетается воздух, пока его давление не превысит на 20% рабочее давление в системе отопления.
3. На несколько часов систему оставляют под давлением. Если оно падает, значит система негерметична. Обнаружить места утечек можно по шипению воздуха или при помощи мыльной пены, которая наносится на соединения.

Опрессовку систем отопления частных домов, со сравнительно небольшим объемом, можно выполнять посредством недорогих ручных опрессовщиков.

Установка и подключение своими руками

Прежде чем приступить к установке оборудования, необходимо ознакомиться с его конструкционными особенностями. Как правило, это настенные одноконтурные модели, не имеющие отдельной емкости для обеспечения горячего водоснабжения. В таких случаях дополнительно монтируют водонагреватель проточного или емкостного типа.

Подробно следует ознакомиться с прилагаемой к оборудованию документацией и учесть ряд общих правил:

1. Оборудование должно располагаться в зоне доступности, по бокам необходимо оставить пространство для проведения техобслуживания или ремонта
2. Перед монтажом навесного оборудования следует убедиться, что поверхность стены выдержит оказываемую нагрузку
3. Работы должны проводиться преимущественно специалистом. Если такой возможности нет, он должен осмотреть собранную систему перед ее вводом в эксплуатацию

Вводное видео по установке

Основные рабочие этапы

Монтаж электрических котлов гораздо проще, чем работающих на традиционных источниках энергии. Отпадает необходимость в хранении твердого или жидкого топлива, обустройстве дымохода и т. д.

Работа делится на следующие этапы:

1. Вначале котел навешивается на стеновую поверхность или устанавливается на отведенной площадке (для навесного и напольного оборудования соответственно)
2. Необходимо убедиться, что установка расположилась на искомом месте без перекосов
3. Продумывается надежное заземление
4. Происходит подключение котла и отопительной системы
5. Пусконаладочные работы

Предлагаемые рынком установки не всегда оснащены бойлером и циркуляционным насосом. В этом случае они монтируются на этапе подключения отопительной системы отдельно.

Под пусконаладочными работами подразумеваются следующие операции: тестирование в различных режимах, удаление попавшего в систему воздуха, проверка герметичности, проверка заземления и т. д.

Другие особенности монтажа

Несмотря на простоту выполняемых работ, установка электрокотлов для отопления дома отличается своими особенностями. Чтоб оборудование не доставляло хлопот, необходимо учитывать определенные правила:

1. Место монтажа должно подбираться таким образом, чтоб доступ к оборудованию всегда был свободен
2. Поверхности вокруг должны быть из негорючих материалом и выдерживать оказываемую нагрузку

Большинство моделей поддерживают работу от сети 220 В, однако для более мощного оборудования необходимо трехфазное подключение Подключая к электросети, необходимо продумать заземление с использованием медного провода диаметром от 4 мм и установить автоматы требуемых номиналов, УЗО Для электродных моделей рекомендуется укомплектовывать отопительный контур манометром, обратно-предохранительным клапаном и отводчиком воздуха

Единственная принципиальная разница между настенным и напольным оборудованием – место установки. Подключение и соединение с трубопроводными магистралями происходит совершенно одинаково.

Если давление в системе поднимается

ля обеспечения эффективной работы котла важно, чтобы он работал при правильном давлении, а любой воздух, попавший в систему, удалялся» из радиаторов. Общие симптомы избытка давления:

• Холодные радиаторы сверху или снизу.
• Шум от котла, насоса или системы.

Если в газовом котле поднимается давление воды и остается слишком высоким несмотря на то, что вода сливается из системы через сливной кран, это свидетельствует о неисправности. В этом случае следует определить, почему растет давление в закрытой системе отопления, и где предохранительная труба из предохранительного клапана 3 бар сливает воду. Если системная вода проходит через защитную трубу, и манометр котла постоянно показывает более 3 бар, несмотря на слив воды, есть две вероятные причины.

Одна из них заключается в том, что наполнительный контур оставлен подключенным, а запорные клапаны оставлены открытыми или не идеально закрытыми. В этом случае система постоянно пополняется. Заливные клапаны должны быть закрыты, а контур отключен. Воду нужно сливать пока давление в системе (холодное) не снизится примерно до 1,5 бар. Если вода продолжит проходить через 3-барный предохранительный клапан и давление в котле упадет, необходимо заменить предохранительный клапан.

Если заправочный контур отключен, но давление в котле все еще остается слишком высоким несмотря на то, что из системы центрального отопления через сливной кран отводится некоторое количество воды, вероятным виновником является пластинчатый теплообменник. Пластинчатые теплообменники являются вторичными теплообменниками. В котлах без комбинированной системы нет вторичных теплообменников, но почти во всех котлах комбинированные.

Эта неисправность, которая вызывает постоянное высокое давление, является внутренней утечкой во вторичном теплообменнике (пластинчатый теплообменник). Это теплообменник в котле, в котором системная вода отделена от чистой водопроводной воды рядом металлических пластин.

Эффективно, горячая вода системы (нагретая котлом) прокачивается через канал во вторичном теплообменнике. Чистая холодная вода проходит по отдельному пути направляясь к горячим водопроводным кранам. Эти пути длинные и «сложены» друг вокруг друга, так что их стенки всегда соприкасаются. Тепло проходит через стены, разделяющие пути, так что вода центрального отопления косвенно нагревает водопроводную воду.

Если есть утечка через стену между двумя путями, вода высокого давления попадает в водяной путь системы отопления, повышая давление в системе. Давление обычно повышается до чуть более 3 бар, в результате чего открывается предохранительный клапан. Поскольку в результате утечки давление в системе регулярно увеличивается, манометр остается на уровне около 3 бар, и вода постоянно проходит через предохранительный клапан и выходит из предохранительной трубы. В этом случае вторичный теплообменник (и, возможно, предохранительный клапан) необходимо заменить.

Перепады давления в системе.

Перепадами принято считать отклонение давления от нормальных показателей как в большую, так и в меньшую сторону. Это могут быть постепенные изменения, которые длятся неделями или резкие скачки в контуре отопления. На это влияет множество причин от простого сбоя или отключения энергоносителя (газа или электричества) до выхода из строя какого-либо оборудования в системе.

Причины роста

Если кому-нибудь когда-либо приходилось пользоваться водой (мыть руки, например) в домах, оборудованных системой отопления и горячего водоснабжения (принцип тот-же), то могли заметить, что периодически происходит увеличение напора воды из крана и через некоторое время – снова снижение. Это связано с включением и отключением циркуляционного насоса. Соответственно меняется напор теплоносителя в контуре. В многоквартирных домах, как правило, такого нет, т.к. там устанавливаются мощные насосы с сухим ротором непрерывного действия.

Рост давления может быть связан с неисправностью или неправильной настройкой расширительного бачка. Поскольку расширительный резервуар служит как раз для стабилизации давления путем сброса излишек теплоносителя обратно в систему.

Повышение давления может быть связано с ростом температуры в отопительном контуре, поскольку при нагреве жидкость расширяется.

Другие причины

Однако, чтобы предотвратить серьезные последствия от вскипания теплоносителя, используется расширительный бачок. Он состоит из двух камер, одна из которых находится под определённым давлением воздуха, в другую попадает теплоноситель. В случае роста температуры жидкости перегородка между двумя камерами сдвигается в сторону уменьшения камеры с воздухом. Тем самым позволяя сбросить излишки теплоносителя в бачок (другую камеру).

Как правило, слабым звеном во всей системе является котел, т.к. он рассчитан на давление до 3 атм.

Поэтому в случае вскипания или наступления критических температур теплоносителя предусмотрен предохранительный клапан. При срабатывании, происходит сброс лишней жидкости позволяя сохранить жизнь котлу и всей системе отопления.

Иногда, для перестраховки, помимо основного контура отопления, закладывают малый контур, в который, в случае повышения давления до критических отметок, при помощи перепускного клапана может поступать теплоноситель.

Разновидности котлов

Бытовые газовые котлы весьма разнообразны.

По назначению выделяют 2 группы:

• одноконтурные – работают только на систему отопления;
• двухконтурные – имеют второй теплообменник и при переключении нагревают воду для мытья.

По типу монтажа выделяют:

• напольные – агрегат размещается на полу, точнее говоря, на постаменте или в углублении, может быть очень мощным и работает от любого типа газа;
• настенные – устанавливаются на стену, компактны, легки, но работают только на природном газе.

Различают котлы по способу розжига:

• ручной или полуавтоматический – воспламеняется газ при непосредственном контакте с горящей спичной или искрой от пьезоэлемента;
• автоматический – котел оснащен электророзжигом, который при снижении давления газа ниже критического самостоятельно отключает аппарат.

Электрический вариант несколько дороже, но намного безопасней. Здесь розжиг сам выступает элементом защиты.

По конструкции различают одно- и двухступенчатые котлы:

• одноступенчатые – управляются вручную, не автоматизируются;
• двухступенчатые – позволяют регулировать потребление газа, снижают частоту включений/выключений.

Возможные неисправности и работы по устранению

Значительные перепады давления в системе отопления при изменении температурного режима работы котла могут быть обусловлены неправильным расчетом объема расширительного бака и давления в его воздушной камере.

Утечки обычно обнаруживаются в местах резьбовых соединений и объясняются недостаточным количеством уплотнителя. Новичку будет легче добиться герметичности такого соединения при помощи уплотнительной нити «Танг ит Унилок». В случае некоторой «передозировки» она, не в пример пакле, не вызывает разрушения навинчиваемой детали.

В трубопроводах из полипропилена протечки зачастую возникают из-за нарушения технологии сваривания.

К примеру, некоторые пользователи сваривают трубы без муфты – просто встык.

Такое соединение весьма недолговечно и очень быстро разрушается под действием давления.

Неверно выполненные или бракованные соединения необходимо срезать и заменить качественными.

Если вода, использующаяся в качестве теплоносителя, не была обессолена, теплообменник со временем придется очищать от накипи. Для этого котел отсоединяют от контура отопления и промывают специальными реагентами, например, «Антинакипином». Такой промывке можно подвергнуть и всю систему отопления, но эту задачу ввиду ее сложности следует доверить профессионалам.

Пружинные предохранительные клапаны могут залипать, поэтому их периодически нужно открывать принудительно при помощи специального рычага.

В СССР вопрос удешевления строительства, в том числе организации отопительной системы, был особенно актуален. Именно в то время придумали систему отопления частных и многоквартирных домов «Ленинградка». Рассмотрим, актуальна ли она на сегодняшний день.

В каких случаях нужна гидрострелка для отопления и как она функционирует, читайте в этой статье.

Причины падения показателей

Часто у потребителей возникает вопрос, почему падает давление в отопительных системах закрытого и открытого типа. Причин этих сбоев две: утечка теплоносителя и/или поломка элементов в отопительном приборе (котле).

Утечка теплоносителя

В системе открытого типа поднять давление поможет тест на герметичность соединений

Необходимо обратить внимание на все пятна сомнительного происхождения (они могли остаться от испарившейся жидкости), капли воды, лужицы, на места стыков радиаторов (ржавые отметины – показатель протечек). В случае обнаружения убрать дефекты. Но в частном жилище трубы чаще всего не из стали, поэтому увидеть следы протечек, тем более, если вода успела испариться, практически невозможно

Это повод обратиться за помощью к специалистам

Но в частном жилище трубы чаще всего не из стали, поэтому увидеть следы протечек, тем более, если вода успела испариться, практически невозможно. Это повод обратиться за помощью к специалистам.

Если в доме установлен скрытый трубопровод, то перепад давления в котле также причина вызвать мастера: он сольет воду, закачает в систему воздух для выявления протечки и ликвидирует недостаток.

Сбой в работе котла

Давление падает из-за повреждений в котле? Необходимо обратиться за помощью к специалистам. Только они смогут выявить причину, повлекшую перепад давления в трубопроводе, привести оборудование в норму.

Падение параметров давления в котле может быть вызвано появлением микротрещин в теплообменнике или его разрушением, скоплением накипи, повреждением расширительного бачка. Каждая проблема решается по-разному: например, снизить уровень жесткости воды и, соответственно, образование накипи, помогут специальные добавки, трещинки в теплообменнике запаивают. Какая бы причина сбоя ни была, определить, из-за чего падает давление, может лишь инженер, имеющий соответствующую квалификацию.

После запуска у системы отопления проходит адаптация. Еще какое-то время давление продолжит свое падение из-за растворенного в теплоносителе воздуха. Удалить его можно путем доведения давления до нормативных значений, подпитывая систему. Потом воздух выйдет сам и перепад исчезнет. Нормальное давление в системе отопления – признак ее безопасной и качественной работы.опубликовано econet.ru.  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь

Почему возникают перепады давления?

Перепады давления в системе отопления – на подающем и отводящем участке, на верхних и нижних этажах – возникают в силу разных причин. Ошибки в проектировании, брак в оборудовании, естественный износ, несоответствие режима эксплуатации проектным параметрам, механические повреждения – все это приводит к нарушению технических параметров системы.

Наиболее частые причины перепадов:

• течи при порывах труб или разгерметизации соединений;
• воздушные пробки на различных участках системы;
• закипание теплоносителя при ошибках в проектировании и эксплуатации.

Протечки воды могут возникать из-за естественного износа труб и оборудования, а также из-за постоянного повышения рабочего давления сверх допустимых параметров для оборудования. Например, жильцы в одной из квартир поменяли штатные радиаторы отопления на новые, без учёта проектных значений. Сняв стандартные чугунные батареи и установив более лёгкие биметаллические, через некоторое время владельцы обнаруживают протечки, т.к. давление воды для этого типа радиаторов слишком высокое.

Завоздушивание системы – ещё одно распространённое явление, при котором кислород, содержащийся в воде, образует пробки (как правило, на участках перехода стояка к батареям, в местах поворотов труб). Характерный признак завоздушивания – шум воды в трубах.

В современных системах отопления предусмотрено специальное инженерное оборудование (воздушные клапаны, краны Маевского) для выпуска воздуха, что позволяет легко устранить завоздушивание без помощи работников ЖКХ.

Закипание теплоносителя – наиболее нежелательный и опасный сценарий. Происходит по нескольким причинам: из-за слишком большой мощности котла, ошибок в проектировании, неисправности циркуляционного насоса, засорении водяных фильтров и на слишком узких участках системы.

Что делать, если падает давление в системе отопления

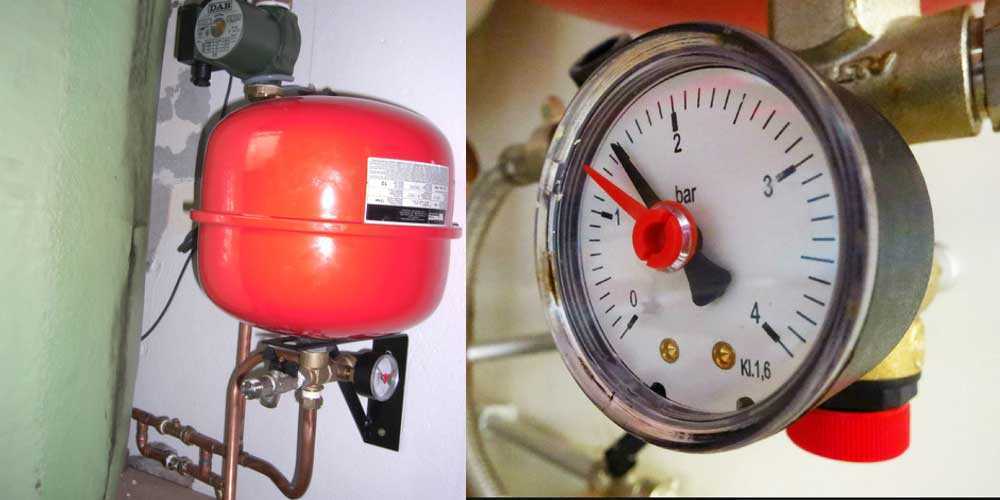

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

• разгерметизацией элементов системы или их соединений;
• неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

1. Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
2. С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

• появление микротрещин в теплообменнике из-за гидроударов;
• заводской брак;
• выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

https://youtube.com/watch?v=nV52-7Vu7DI

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

1. Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
2. Перед циркуляционным насосом и после него.
3. На вводе магистрали отопления в здание или сооружение.
4. Перед регулятором давления и после него.
5. На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Методы контроля

За давлением в системе следят при помощи манометров. Их следует устанавливать в таких точках:

1. На входе в котел и на выходе из него (современные отопители имеют встроенные манометры).
2. В низшей и наивысшей точках системы (для домов в несколько этажей).
3. В зонах разветвлений: после тройников, в коллекторах, после двух- и трехходовых клапанов.

Манометры позволяют контролировать давление визуально. А для его сброса при критическом значении применяются предохранительные клапаны. Такое устройство в обязательном порядке устанавливается на трубопроводе подачи сразу после котла – через него сбрасывается рабочая среда при ее закипании в теплообменнике.

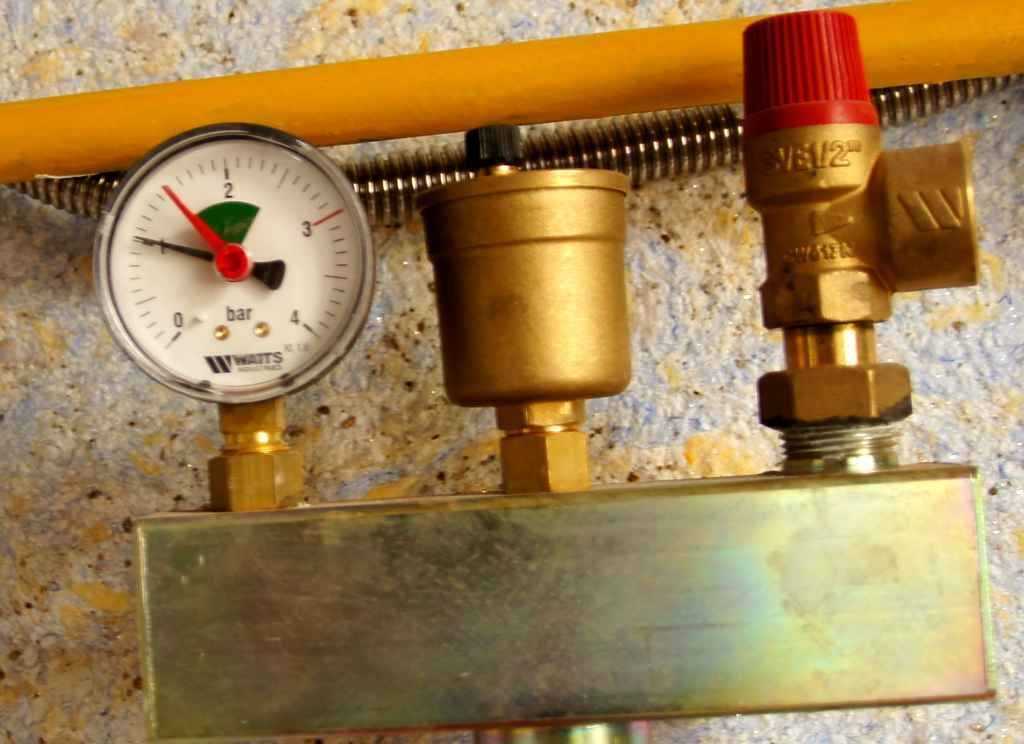

Обычно этот предохранительный клапан относится к т.н. группе безопасности, в которую помимо него входят манометр и автоматический воздухоотводчик. Кроме того, сбросными клапанами оборудуются мембранные расширительные бачки.

Помимо сбросных клапанов применяются перепускные. Такой клапан устанавливается на байпасе, по которому теплоноситель можно пустить в обход контура. Если где-либо в контуре образуется засор или воздушная пробка, и из-за этого на предыдущем участке возникает подпор (повышенное давление), перепускной клапан срабатывает. Насос начинает прокачивать теплоноситель через малый контру «котел – байпас – насос — котел».

Без такого предохранителя насос из-за образования подпора работал бы с перегрузкой и вскоре вышел бы из строя.

Для обеспечения надлежащего давления теплоносителя в системе необходимо поддерживать правильное давление в воздушной камере расширительного бачка. Обычно оно составляет 1,5 атм. При меньшем значении может случиться разрыв мембраны, при большем – вырастет и давление теплоносителя.

Какое давление должно быть в системе отопления закрытого типа

Перед всеми владельцами частных домов при установке или реконструкции отопительного устройства, встает немаловажный вопрос — какое давление должно быть в системе отопления закрытого типа? От решения полностью зависит степень вырабатываемого тепла, работоспособность трубопровода, исправное состояние котла.

Функционирование отопительных устройств характеризуется несколькими особенностями, главным из которых считается температурный уровень, зависящий от технических свойств агрегата, и схемы проведенных труб. На момент обогрева и запуска циркуляции технической воды внутри образовывается давление, показатели которого имеют прямое влияние на функционирующие способности и характеристики системы в целом.
