Куда ставить группу безопасности в системе отопления
При обвязке котельных установок применяются самые разнообразные устройства, которые должны выполнять отведенную им роль. Одним из самых важных узлов является группа безопасности для отопления, ее еще называют «блоком безопасности». Этот блок предназначен для того чтобы предотвращать возникновение аварий при нештатных ситуациях. Если же убрать данный узел из системы отопления, тогда после перегрева оболочка агрегата просто бы взорвалась со всеми вытекающими после этого последствиями.
Из чего состоит блок безопасности отопления?
В группу безопасности входят следующие приборы, которые установлены на корпусе:
- предохранительный клапан;
- автоматический воздухоотводчик;
- манометр.
Таким образом, группа безопасности выполняет три главные функции, рассмотрим каждую из них подробнее.
Предохранительный клапан служит для того чтобы избавить систему отопления от чересчур высокого давления. Данный клапан выдерживает только определенный уровень давления, как только в системе давление становится выше, клапан срабатывает и сбрасывает лишнее.
Проблему компенсации лишнего давления в отопительной системе должен решать расширительный бак. Но иногда бывают такие ситуации, когда расширительный бак по каким-либо причинам не срабатывает. Для предотвращения подобных недоразумений устанавливают предохранительный клапан, благодаря которому из системы отопления с расширительным баком сбрасывается лишняя вода. Для того чтобы вода не стекала на пол, к резьбе сбоку необходимо присоединить трубочку, которая выводится в канализацию.
Важно! Антифриз в канализацию сбрасывать нельзя!
Предохранительные клапаны изготавливаются под самое разное давление, приобретать необходимо отталкиваясь от того с каким давлением работает ваш котел. Для частного дома потребуется клапан, рассчитанный на 3 атмосферы.
Основная задача воздухосбрасывателя – это обслуживание. Внутри него есть камера, которая оборудована поплавком, тот в свою очередь механически связан с клапаном, который при отсутствии воды открывается.
Главной функцией этого устройства является удаление воздуха во время заполнения котла и системы теплоносителем, а также во время эксплуатации. Также в качестве дополнительной функций можно назвать выпуск первого пара, который появляется при перегреве в котле.
Из-за воздухотводчика всю группу безопасности монтируют сверху котла, это обуславливается тем, что воздухотводчик должен быть расположен в наиболее высокой точке, так как именно туда стремятся пузырьки воздуха.
Манометр – данное устройство необходимо для мониторинга давления в системе отопления. Также как и в случае с предохранительными клапанами манометры бывают рассчитанные для разной величины давления. Выбрать необходимо такое устройство так чтобы его использование было максимально удобно: для того чтобы определить показания нужно всего лишь посмотреть на прибор, и не требуется производить каких-либо вычислений.
Все блоки безопасности работают одинаково, но выбирать необходимо исходя из параметров давления, на которое рассчитаны манометр и предохранительный клапан.

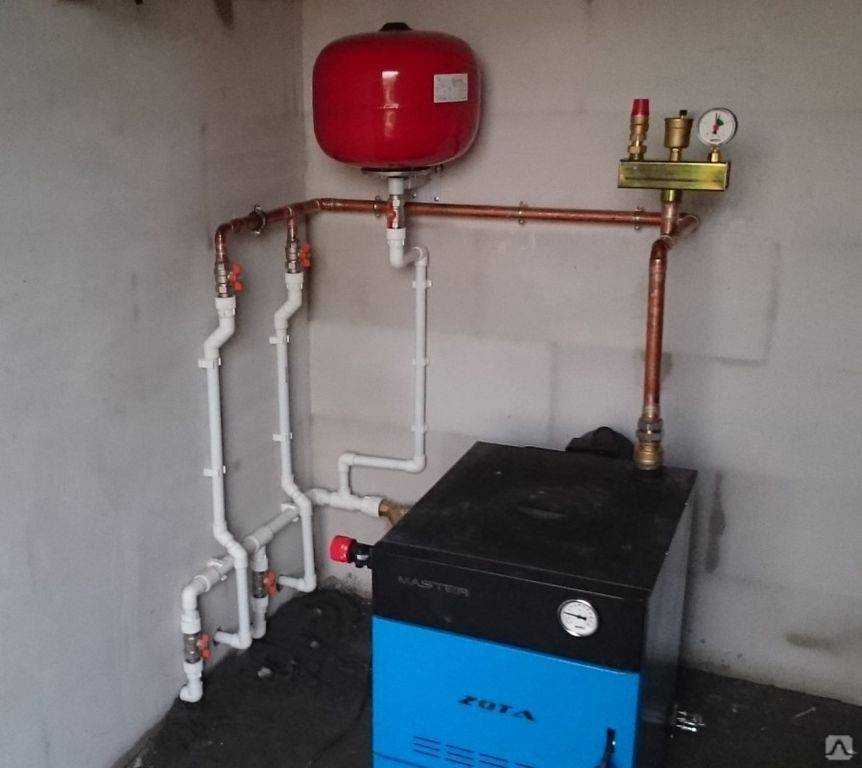

Где устанавливать группу безопасности?
По большому счету, монтаж группы безопасности для системы отопления не обязателен для всех систем, но при желании владельца жилища может быть смонтирован как страховочный вариант на любой системе.
https://youtube.com/watch?v=yEYZJ-kyJsg
К примеру, для теплогенераторов, которые работают на дизельном топливе или природном газе, либо те, чья работа зависит от электричества, дополнительная защита в этом случае не требуется. Данные котлы изначально обладают высоким уровнем безопасности и в случае чего могут самостоятельно прекратить работу и остановить нагрев, если давление и температура будут расти.
Примечание: чаще всего на закрытых системах отопления оборудованных электрическим или газовым котлом группу безопасности монтируют для того, чтобы удобнее был мониторинг и сервис.
А вот котлы, которые работают на твердом топливе, более инертны и мгновенно остановиться не могут. Даже пеллетным автоматизированным котлам необходимо некоторое время для того чтобы сгорело топливо в зоне горения. Контроллер или термостат в случае роста температуры в рубашке могут мгновенно перекрыть воздух, но горение еще будет продолжаться какое-то время. Дрова гореть перестанут, но продолжат тлеть, из-за чего температура воды вырастет еще на пару градусов.
Зачем нужна и принцип работы
Любая система отопления работает в определённом диапазоне значений давления. Оно меняется в зависимости от степени нагрева и охлаждения жидкости в сети. Когда теплоноситель нагревается, он расширяется, тем самым увеличивая давление в ней.
Группа безопасности нужна для того, чтобы предотвратить разрыв труб, протечки из запорной арматуры или поломки других элементов системы отопления из-за высокого давления. С помощью неё контролируется давление, и при достижении максимально допустимого его значения, она сбрасывает необходимое количество теплоносителя из сети.
Группа безопасности состоит из следующих элементов:
- Аварийного (предохранительного) клапана;
- Автоматического воздухоотводчика;
- Манометра.

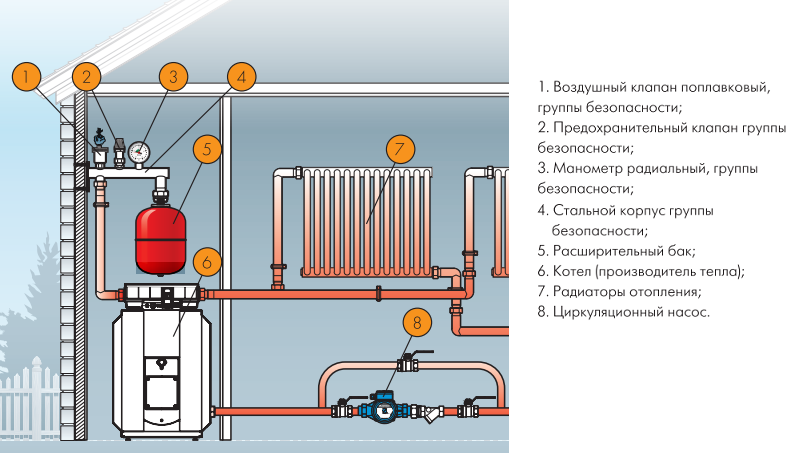

Схема группы безопасности на отопление
Все они присоединены к одному основанию – консоли. Соединение консоли, корпуса аварийного клапана и воздухоотводчика производится методом горячей ковки. Поворотная крышка на предохранительном клапане выполнена из термостойкого нейлона.
В любых системах отопления не должно быть воздуха. Из-за него в сети возникают шумы, а также быстрее выходят из строя некоторые элементы сети, например, циркуляционный насос. Попадание воздуха в систему отопления неизбежно во время заполнения её теплоносителем.
Также он выделяется из жидкости, когда она нагревается до высоких температур. Для того чтобы удалить его из системы, используются автоматические воздухоотводчики.
С помощью манометра осуществляется визуальный контроль над давлением в сети. Аварийный клапан производит сброс теплоносителя из системы для снижения давления. Направление сброса жидкости показано стрелочкой на корпусе устройства. Это необходимо для того, чтобы во время выброса теплоносителя он не попал на человека.
Лучше всего подсоединить к предохранительному клапану пластиковую трубку, а её подвести к ёмкости. Это не только сделает его использование более безопасным, но и поможет следить за работой и проверять, сколько теплоносителя сбросил и в рабочем ли он состоянии.
Воздухоотводчик — важная часть группы безопасности на отопление
Если клапан длительное время бездействовал, то из-за загрязнений он может начать протекать, тем самым снижая давление в сети. Поэтому периодически его нужно прочищать. Чтобы открыть клапан, проворачивают крышку по направлению стрелки.
Обратите внимание! Сливной шланг подбирается того же диаметра, что и выходное отверстие на аварийном клапане, чтобы он не создавал препятствий во время выброса теплоносителя из системы отопления.
Выбор
Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления. Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки
Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.
Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.
Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.
При выборе следует уточнить:
- Диаметр для труб подключения (1’, ¾’, ½’).
- Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.
В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.
Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.
Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.
Манометр
Две основные характеристики:
- допустимый диапазон измерения (верхний и нижний предел);
- точность измерения и индикации показаний (шкала и погрешность).
Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.
Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.
Воздухоотводчик
Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.
Предохранительный клапан
Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.
Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.
Рейтинг популярных моделей
Среди компаний, выпускающих предохранительную арматуру для котельных, особой популярностью пользуется два производителя. Их продукцию мы и рассмотрим:
Группа безопасности «Watts»
Компания «Watts» производит широкий ассортимент элементов системы отопления, среди которых и группы безопасности серии KSG для отопительных котлов. В линейке присутствуют модели на стальной, литой латунной или чугунной консоли, стандартные и компактные. Некоторые блоки комплектуются защитными теплоизолирующими кожухами.
Фото 2: Группы безопасности «Watts» серии KSG для отопительных котлов
Все модели серии «Watts» KSG имеют предохранительный клапан, срабатывающий при давлении 3 бара. Подключение к системе отопления осуществляется через отверстие диаметром 1 дюйм с внутренней резьбой. Модельный ряд рассчитан на работу с водогрейными котлами мощностью от 50 до 200 кВт. Цены на модели «Watts» KSG находятся в диапазоне от 2 000 до 6 000 рублей.
Группа безопасности «Valtec»
Компания «Valtec» также является востребованным среди потребителей производителем защитной арматуры для систем отопления. Она производит группы безопасности как для котлов (VT 460), так и для расширительных баков (VT 495) смонтированных на полой консоли с настенным креплением.
Фото 3: Группа безопасности «Valtec» VT 460 для отопительных котлов
Группа безопасности «Valtec» VT 460 выполнена в компактном латунном корпусе и предназначена для котлов, бойлеров и систем ГВС. Модель рассчитана на работу с бытовыми отопительными устройствами мощностью до 44 кВт и максимальным давлением 3 бара, например такими как дровяной котел отопления «Мотор Сич». В среднем такое устройство можно купить за 1700 рублей.
Как видите, цены на арматуру безопасности далеко не низкие, поэтому многие изготавливают ее своими руками. Процесс этот совсем не сложный, поэтому вполне можно собрать группу безопасности самостоятельно в домашних условиях.
Группа безопасности на отопление для частного дома. Состав и принцип работы
Группа безопасности на отопление представляет собой механизм, который состоит из целого набора приборов. Благодаря их слаженной работе обеспечивается безаварийная работа системы, а также полный контроль давления в теплоносителе.
Из каких частей состоит система отопления
Когда в частном доме возникает аварийная ситуация или выходит из строя расширительный бак, то в отопительной системе резко увеличиваются показатели давления. Это может привести к взрыву в трубе, а также поломке теплообменника отопительного бака. Конечно, каждого человека заботит отопление частного дома. Группа безопасности, в случае поломки, будет компенсировать избыточное давление, а также предотвращать завоздушивание системы. Она работает в автоматическом режиме и старается быстро сбрасывать лишнее давление.
Группа безопасности включает в себя металлический корпус, который имеет резьбовое соединение. Тут установлен манометр, предохранительный клапан, а также воздухоотводчик.
- Манометр представляет собой измерительный прибор, который обеспечивает визуальный контроль над возникающим давлением, а также температурным режимом в системе отопления.
- Воздухоотводчик. Он работает в автоматическом режиме и сбрасывает лишний воздух в системе.
- Предохранительный клапан. Он предназначен для вывода лишней жидкости, которая находится в закрытой системе. Иногда при нагревании теплоносителя может расширяться и создаваться избыточное давление.
Принцип работы
Если возникли определенные ситуации, и расширительный бак не смог вовремя компенсировать расширение теплоносителя, то в таком случае сработает механизм предохранительного клапана. Группа безопасности на отопление откроет путь, чтобы выпустить лишний теплоноситель. Ненужный воздух сможет выйти через воздухоотводчик.
Чтобы человек не получил ожоги во время внезапного открытия обратного клапана и выброса лишнего теплоносителя необходимо присоединить отводную трубку. Она должна быть направлена в систему канализации. Многие люди считают, что при срабатывании предохранительного клапана в системе останется мало жидкости. Но это мнение ошибочное, потому что в большинстве случае для того, чтобы нормализовать давление, система сбрасывает не больше 120 граммов теплоносителя.
Как правильно установить группу безопасности
Сегодня большим спросом пользуются настенные котлы для отопления частного дома. В большинстве случаев в них уже присутствует группа безопасности для системы отопления. В напольном котле, особенно если он от отечественного производителя, нет такого уникального устройства. Именно поэтому покупателям придется подумать про дополнительную установку системы для котла. Чтобы она правильно и исправно работала, процесс установки необходимо доверять только квалифицированным специалистам. Только они смогут выставить все параметры и настройки. Если во время монтажа и подключения допустить ошибки или оплошность, то группа безопасности на отопление не будет правильно работать.
В большинстве случаев установка выполняется к котлу на подающую магистраль. Наиболее оптимальное расстояние составляет около 1,5 метра, потому что именно в таком положении манометр сможет выполнить контроль давления в системе.
Общепринятая инструкция к установке группы безопасности
Каждый производитель, который производит такое оборудование, прописывает все правила установки в инструкции. Но есть общепринятые нормативные документы, где четко расписаны все правила монтажа.
Предохранительные клапаны, которые расположены в системе отопления, необходимо устанавливать на подающий трубопровод. Они монтируются сразу возле котла
Во внимание берется определенный уровень мощности, чтобы вырезать и дублировать эти устройства. В системе, где есть горячая вода, клапаны должны устанавливаться на выходе. В большинстве случаев это верхняя точка на котле
Между клапанами и магистральными трубками не должны находиться никакие устройства.. Группа безопасности на отопление в системе выполняет важную роль во время работы котла
В большинстве случаев это верхняя точка на котле. Между клапанами и магистральными трубками не должны находиться никакие устройства.. Группа безопасности на отопление в системе выполняет важную роль во время работы котла
Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы
Группа безопасности на отопление в системе выполняет важную роль во время работы котла. Чтобы обеспечить полную безопасность, необходимо позаботиться о правильном монтаже этой системы.
Основные разновидности отопительных групп безопасности
Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.
Или вот еще один вариант, в котором все элементы заключены в единый корпус.
Еще несколько вариантов.
В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.
Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.
Группа безопасности в системе отопления
Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.
| Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан. |
- Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
- Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
- Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).
Как работает группа безопасности в системе отопления
Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.
Установка группы безопасности на отопление
Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.
Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.
На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.
Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.
- Радиаторы отопления
- Циркуляционный насос
ВЫВОД Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.
