Как убрать повышения и потери давления в системе отопления?

Причины падения показателей

Часто у потребителей возникает вопрос, почему падает давление в отопительных системах закрытого и открытого типа. Причин этих сбоев две: утечка теплоносителя и/или поломка элементов в отопительном приборе (котле).

Утечка теплоносителя

В системе открытого типа поднять давление поможет тест на герметичность соединений

Необходимо обратить внимание на все пятна сомнительного происхождения (они могли остаться от испарившейся жидкости), капли воды, лужицы, на места стыков радиаторов (ржавые отметины – показатель протечек). В случае обнаружения убрать дефекты. Но в частном жилище трубы чаще всего не из стали, поэтому увидеть следы протечек, тем более, если вода успела испариться, практически невозможно

Это повод обратиться за помощью к специалистам

Но в частном жилище трубы чаще всего не из стали, поэтому увидеть следы протечек, тем более, если вода успела испариться, практически невозможно. Это повод обратиться за помощью к специалистам.

Если в доме установлен скрытый трубопровод, то перепад давления в котле также причина вызвать мастера: он сольет воду, закачает в систему воздух для выявления протечки и ликвидирует недостаток.

Сбой в работе котла

Давление падает из-за повреждений в котле? Необходимо обратиться за помощью к специалистам. Только они смогут выявить причину, повлекшую перепад давления в трубопроводе, привести оборудование в норму.

Падение параметров давления в котле может быть вызвано появлением микротрещин в теплообменнике или его разрушением, скоплением накипи, повреждением расширительного бачка. Каждая проблема решается по-разному: например, снизить уровень жесткости воды и, соответственно, образование накипи, помогут специальные добавки, трещинки в теплообменнике запаивают. Какая бы причина сбоя ни была, определить, из-за чего падает давление, может лишь инженер, имеющий соответствующую квалификацию.

После запуска у системы отопления проходит адаптация. Еще какое-то время давление продолжит свое падение из-за растворенного в теплоносителе воздуха. Удалить его можно путем доведения давления до нормативных значений, подпитывая систему. Потом воздух выйдет сам и перепад исчезнет. Нормальное давление в системе отопления – признак ее безопасной и качественной работы.опубликовано econet.ru. Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь

Как создать и добавить давление в систему отопления

Чтобы создать или добавить давление в системе отопления, применяют несколько способов.

Опрессовка

Опрессовка — процесс изначального заполнения системы отопления теплоносителем с временным созданием напора, превышающего рабочий.

Внимание! Для новых систем при пусконаладки напор должен быть в 2—3 раза больше нормального, а при регламентных проверках достаточно повышения на 20—40%. Данная операция может производиться двумя способами:

Данная операция может производиться двумя способами:

Подключение контура отопления к трубопроводу водоснабжения и постепенное заполнение системы до нужных значений с контролем по манометру. Этот способ не подойдёт, если давление в водопроводе недостаточно высокое.
Использование ручных или электрических насосов. Когда в контуре уже есть теплоноситель, но нет достаточного давления, используются специальные опрессовочные насосы. Жидкость заливается в резервуар насоса, и напор доводится до требуемого уровня.

Фото 1. Процесс опрессовки системы отопления. При этом используется ручной опрессовочный насос.

Проверка тепломагистрали на герметичность и наличие течей

Главная цель опрессовки — выявить неисправные элементы системы отопления в предельном режиме работы, чтобы избежать аварий при дальнейшей эксплуатации. Поэтому следующим действием после данной процедуры является проверка всех элементов на наличие течей. Контроль герметичности выполняется по падению давления в течение определённого времени после опрессовки. Операция состоит из двух этапов:

Холодная проверка, в ходе которой контур заполнен холодной водой. В течение получаса уровень напора не должен упасть больше, чем на 0,06 МПа. За 120 минут падение должно быть не больше чем 0,02 МПа.
Горячая проверка, проводится та же процедура, только с горячей водой.

По результатам падения производится вывод о герметичности системы отопления. Если проверка пройдена, уровень напора в трубопроводе сбрасывается до рабочих значений путём удаления лишнего теплоносителя.

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

разгерметизацией элементов системы или их соединений;
неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

появление микротрещин в теплообменнике из-за гидроударов;
заводской брак;
выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

https://youtube.com/watch?v=nV52-7Vu7DI

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
Перед циркуляционным насосом и после него.
На вводе магистрали отопления в здание или сооружение.
Перед регулятором давления и после него.
На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Разновидности давления в системе отопления и его нормы

Очень часто жители многоэтажек интересуются, как проверить давление в системе, каким нормам оно должно соответствовать. Причиной возникновения таких вопросов в основном является неудовлетворённость уровнем обогрева жилья. Для решения проблемы применяется ремонт как внутриквартирного, так и общего контура отопления.

Напор теплоносителя может быть опрессовочным и рабочим:

Опрессовочный. Он создаётся в системе после выполнения её испытаний или любых других монтажных работ. Опрессовка в основном проводится перед началом отопительного сезона. Сама процедура характеризуется повышением на определённое время давления. Делается это для проверки работоспособности системы, надёжности всех соединений и устройств, поскольку в процессе работы могут создаваться перепады напора воды.
Рабочий. Это постоянное давление, которое должно быть в системе на протяжении всего отопительного сезона.

Динамический напор характеризуется искусственно созданным напором с помощью циркуляционных насосов. В многоэтажках зачастую теплоноситель подаётся сначала на верхние этажи. Для этого необходимо немаленькое давление, а скорость теплоносителя должна быть довольно большой. К примеру, для стандартных девятиэтажек нормальным будет считаться напор приблизительно около 6 Бар (атмосфер).

Если дом повыше, то и напор пропорционально будет возрастать. Приблизительно нужно до 10 Бар. Стоит отметить и то, что рабочее давление на верхних и нижних этажах не должно отличаться более чем на 10%, а опрессовочное — на 20%.

Рабочее давление в системе отопления многоквартирного дома составляет около 6 Бар, а на обратной трубе до 4,5 Бар. Хотя нужно отметить, что на показатели напора могут влиять различные факторы. К примеру, существенно изменить давление — нечистые трубы с большим слоем налёта и ржавчины. В частном доме с автономным отоплением необходимо самостоятельно следить за работой системы, давлением в ней и чистотой всего контура. Для контроля за температурой и давлением возле котла устанавливаются специальные приборы — тахометр и манометр.

На сегодня более популярны системы с установкой циркуляционного насоса для принудительной циркуляции теплоносителя, то есть давление будет создаваться динамическое. Но системы с естественной циркуляцией применяются тоже нередко, поскольку они ещё не были демонтированы владельцами после волны популярности такого оборудования. Они работают благодаря разнице давления холодной и горячей воды. Как известно, горячая вода имеет свойство расширяться. Это и является ключевым фактором работы такой системы.

Как можно защитить систему отопления

Вне зависимости от вида отопления (статическое или с принудительной циркуляцией), оно должно оборудоваться контрольными приборами. Обязательным контролирующим прибором, позволяющим вести расчет параметров и отслеживать работу системы, является манометр. Врезание данного прибора необходимо в следующих точках:

На трубах отопительных приборов (как входной, так и выходной);
На самой низкой и самой высокой точках отопительной системы;
На каждом разветвлении тепломагистрали: трехходовых клапанах, тройниках и коллекторах.

Магистраль отопления закрытого типа должна быть укомплектована герметичным расширительным баком. В данном бачке (гидроаккумуляторе), согласно конструкции, имеется две камеры с перегородкой в виде резиновой мембраны. Одна из камер должна быть подключена к магистральной сети, вторая наполнена воздухом или инертным газом. Если наблюдается избыток теплоносителя в первой камере, мембрана-перегородка смещается, и бак собирает излишки. При остывании теплоносителя и уменьшении давления в магистрали мембрана позволяет компенсировать недостаток теплоносителя, выдавливая его в систему.

Дополнительно для защиты отопления нужно использовать воздухоотводчик и предохранительный клапан. Эти устройства устраняют следующие проблемы: воздухоотводчик предотвращает возникновение воздушных пробок, а клапан, в случае достижения уровня максимального давления, удаляет лишний теплоноситель из сети.

Совет! В закрытой системе отопления важно не экономить на гидроаккумуляторе. Использование надежного расширительного бака позволит избежать разгерметизации корпусов элементов контура (таких как теплообменник) и соединений на магистрали

При хорошо работающем гидроаккумуляторе можно легко предотвратить повышение рабочего давления до избыточного уровня.

(Пока оценок нет)

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой — большой плюс:

позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы ), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем

Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Как вам статья?

Мне нравитсяНе нравится

Как контролировать давление в системе?

Для контроля в различных точках системы отопления врезают манометры, причем (как уже говорилось выше) они фиксируют избыточное давление. Как правило, это деформационные приборы с трубкой Бредана. В том случае, если в расчет нужно брать то, что измеритель давления должен работать не только для визуального контроля но и в системе автоматики используют электроконтактные или другие типы датчиков.

Точки врезки определены нормативными документами, но даже если у вас смонтирован небольшой котел для отопления частного дома, который неподконтролен ГосТехнадзору, все равно желательно воспользоваться этими правилами, так как в них выделены наиболее важные для контроля над давлением точки отопительной системы.

Врезать манометры нужно обязательно через трехходовые краны, которые обеспечивают их продувку, сброс на ноль и замену без остановки всего отопления.

Точками для контроля являются:

До и после отопительного котла;
Перед входом и после циркуляционных насосов;
Выход тепловых сетей от теплогенерирующей установки (котельной);
Ввод отопления в здание;
Если используется регулятор отопления, то манометры врезаются до и после его;
При наличии грязевиков или фильтров, манометры желательно врезать до и после их. Таким образом, легко контролировать их засоренность, беря в расчет то, что исправный элемент почти не создает перепада.

Способ контроля и диагностика

Для контроля используются манометры. Это могут быть датчики с цифровым или аналоговым выходом для подключения к микроконтроллеру или же классические модели с циферблатом и стрелкой.

За счет наличия динамического давления, напора, создаваемого насосом, а также различных сопротивлений элементов разводки давление в контуре не постоянно в различных точках

Важно знать значения:

До и после котла.
На входе и выходе циркуляционного насоса (каждого, если их несколько).
Аналогично с двух сторон от фильтра грубой очистки.
В расширительном баке.

Учитывая последовательное подключение всех указанных элементов, потребуется всего два-три манометра, чтобы получить полное представление о состоянии системы.

1 — котел; 2 — группа безопасности с расширительным баком; 3 — радиаторы отопления; 4 — фильтр грубой очистки; 5 — циркуляционный насос; 6 — манометры

Диапазон измерения и шкала манометра должна соответствовать возможным изменениям давления в системе, однако без излишнего запаса, чтобы не потерять в точности. Видя, например, падение напора после фильтра грубой очистки всего на 0,2–0,3 бара, можно судить о том, что его пора чистить.

Изменения давления в контуре в целом или на отдельном участке дают явный однозначный сигнал о поломке или другой проблеме, требующей немедленного решения. Точную диагностику сможет выполнить специалист, однако, опираясь на информацию, указанную в инструкции к котлу или циркуляционному насосу, и значения манометров, можно самостоятельно выяснить причину, по которой система отопления теряет эффективность работы и батареи стали хуже обогревать помещение.

Поддержание

Однажды настроенная и запущенная система отопления не может работать вечно: со временем характеристики ухудшаются, что приводит к некачественному обогреву помещений. Индикатором качества работы отопления и является давление, по его изменениям можно судить о проблемах.

Для обогрева с принудительной циркуляцией падение напора может быть вызвано следующими причинами:

протечки в контуре;
проблемы с насосами (неисправность, загрязнение, плохое электропитание);
повреждение мембраны расширительного бачка;
неисправность блока безопасности.

К повышению напора могут привести:

слишком высокая температура теплоносителя;
маленькое сечение трубопровода;
загрязнение фильтров или теплоносителя;
образование воздушных пробок;
неправильный режим работы насосов.

В системе отопления с естественной циркуляцией проблема повышения давления не стоит, но может иметь место его понижение, однако это является нормальным процессом.

Дело в том, что естественная циркуляция подразумевает саморегуляцию напора теплоносителя. Он движется по трубам благодаря разнице температур между обраткой и подачей: менее плотная горячая вода всплывает вверх. Соответственно, чем большая температура установлена на котле, тем больше напор. Но разница температур будет понижаться при прогреве помещений, поэтому с установлением нужной температуры воздуха в комнате давление упадёт.

Виды схем закрытых систем отопления

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Значения

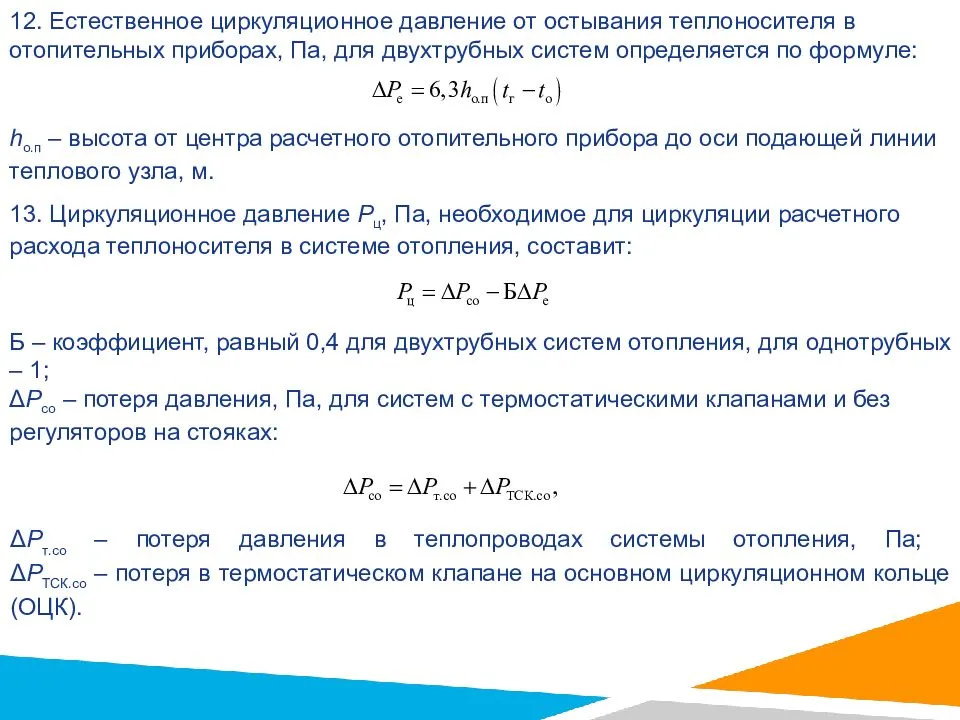

Каков перепад давлений между различными участками отопительной системы?

Между подающей и обратной нитками теплотрассы он образовывает приблизительно 20 — 30 метров, либо 2 — 3 кгс/см2.

Справка: избыточное давление в одну атмосферу поднимает водяной столб на высоту 10 метров.

Перепад между смесью по окончании элеватора и обратным трубопроводом — всего 2 метра, либо 0,2 кгс/см2.
Перепад на подпорной шайбе между циркуляционными врезками элеваторного узла редко превышает 1 метр.

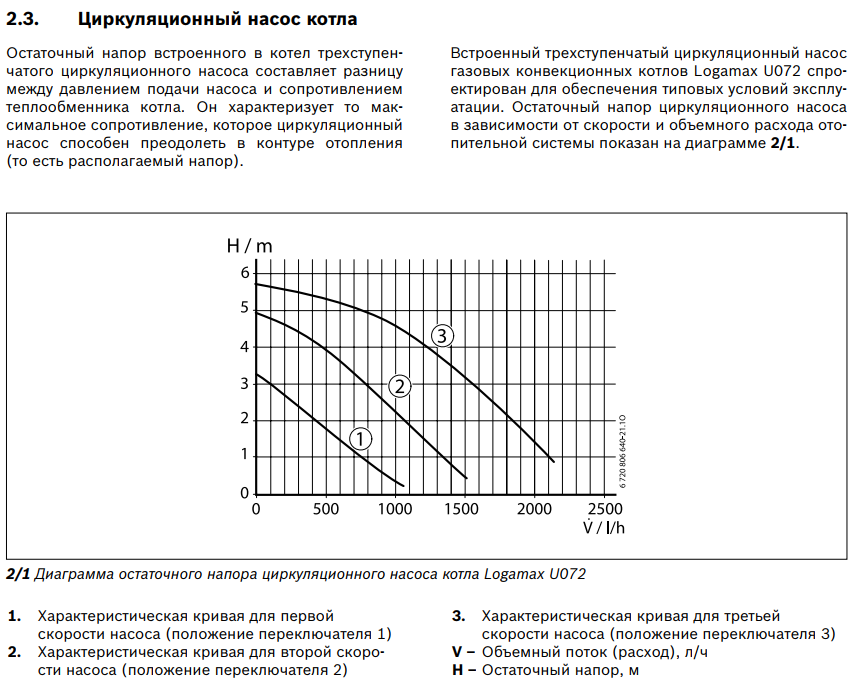

Напор, создаваемый циркуляционным насосом с мокрым ротором, в большинстве случаев варьируется от 2 до 6 метров (0,2 — 0,6 кгс/см2).

Как спустить воздух

Теперь немного о том, как спустить воздух в закрытой системе. Все зависит от типа разводки. Если разводка нижняя – на каждом радиаторе устанавливают краны «Маевского». Через них и спускают воздух в каждой батарее. Для этого с помощью специального ключа или отвертки поворачивают находящийся в центре замок. Если воздух есть, слышно шипение и воде если и идет, то не ровным потоком, а как газированная. Когда воздух выпущен, струйка течет ровно. Так обходят все радиаторы по кругу несколько раз. Так как при нижней разводке верхушки радиаторов – практически самые верхние точки всей системы, то весь воздух скапливается в них.

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

Если в системе сеть обходной контур (например над дверью), верхние точки находятся выше уровня батарей и котла. Тогда в контуре ставят спускной клапан, через который и происходит автоматическое удаление воздуха.

При верхней разводке аналогичные спускные клапана ставят в верхних точках подачи. Они также работают в автоматическом режиме, не допуская закупорки потока. Во многих современных котлах такие же клапана стоят во встроенных группах безопасности. Если такого устройства нет, ставят насосы с деаэраторами. Даже если в котле будет стоять клапан, при проектировании системы, лучше предусмотреть их установку в самых высоких точках: затраты небольшие, а эксплуатация становится легче.

Спускной клапан — автоматически отводит воздух
