Рабочее давление в системе отопления: зачем необходимо и как рассчитать

Особенности установки

Установка расширительного бака в системе отопления зависит от типа последней. Как уже было сказано выше, отопление может быть реализовано закрытым и открытым способами.

Ниже рассмотрим, как выполнить своими руками подключение бачка в обоих случаях.

Схема открытой отопительной системы

Открытая система

Открытое отопление, по сути, представляет собой один большой сосуд со специфичными конвекционными потоками внутри.

Монтаж расширительного бака отопления в этом случае, как собственно и всех остальных отопительных приборов, должен обеспечивать:

• Быстрый подъем нагретого котлом теплоносителя в верхнюю точку отопительной конструкции, а также ее естественная циркуляция через отопительные приборы.
• Свободное и беспрепятственное движение воздушных пузырьков вверх.

По этим причинам установка данного устройства осуществляется в верхней точке конструкции. Чаще всего в частных домах эти емкости располагаются на чердаке либо вверху разгонного коллектора (в однотрубной системе).

Надо сказать, что сам бачок для открытой системы так же отличается конструкцией:

• Не требует запорной арматуры;
• Не нуждается в резиновой мембране и даже крышке.

В данном случае расширительный бачок — это простая емкость, в которую, при необходимости можно долить ведро воды взамен испарившейся. Как правило, цена такого устройства равняется паре электродов и стоимости квадратного метра листа стали толщиной в несколько миллиметров.

Схема закрытой отопительной системы

Закрытая система

Если конструкция реализована по закрытой схеме, то монтаж расширительного бака системы отопления имеет ряд особенностей, с которыми ознакомимся ниже:

• Наиболее оптимальным местом для подключения устройства является участок, в том месте, где течение теплоносителя ближе всего к ламинарному и отсутствуют завихрения. Поэтому очевидным решением является его установка перед циркуляционным насосом для отопления. Что касается высоты расположения, то она не имеет значения, так как задача устройства, как уже было сказано выше, заключается в компенсации теплового расширения и гашении гидроударов.
• Большое значение имеет расположение бачка в пространстве. В идеале жидкость должна поступать в емкость сверху, что позволит полностью удалить воздух из отсека с жидкостью.
• Объем устройства должен составлять не менее десятой части от объема всей жидкости в системе. Рассчитать объем воды можно отталкиваясь от мощности котла – на один киловатт берется 15 литров жидкости.

Обратите внимание! Зачастую котлы отопления снабжены расширительными бачками и даже циркуляционными насосами. Поэтому прежде чем отправиться за покупкой устройств, следует убедиться, что они нужны

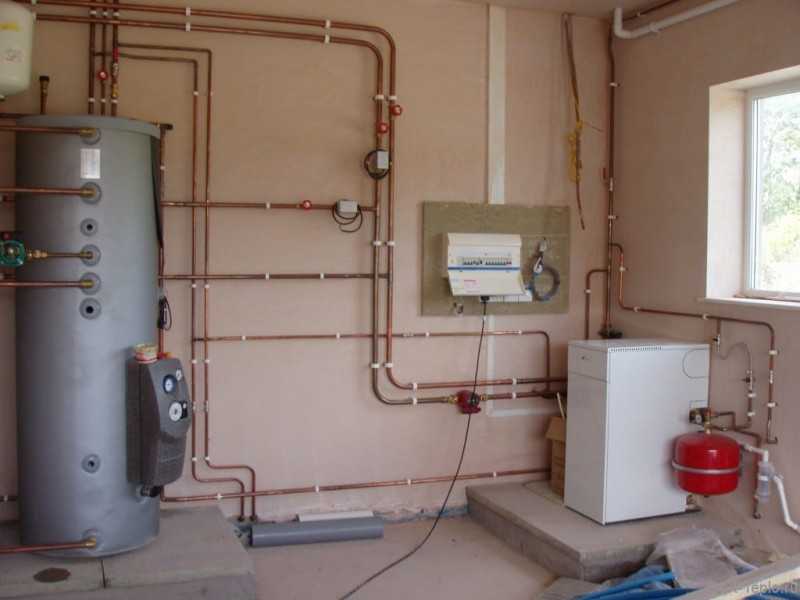

Подключенный к пластиковым трубам расширительный бак

В качестве примера рассмотрим, как выполняется монтаж мембранной емкости.

Итак, инструкция выглядит следующим образом:

• Если подключение осуществляется к действующему отоплению, то в первую очередь надо выключить все оборудование и слить воду с батарей. Чтобы жидкость лучше стекала, следует открыть краны Маевского.
• Если используются пластиковые батареи отопления, то монтаж следует осуществлять через разъемный монтажный элемент, называемый «американкой». Первая его часть прикручивается к бачку, а вторая припаивается к трубе. Затем обе части соединяются.

«Американка» для подключения бака

• Затем нужно разрезать трубу отопления и установить тройник. к которому подключается труба от бака.
• Пока в батареях отсутствует вода, надо демонтировать фильтр грубой очистки и промыть его.
• После установки всех элементов на свои места нужно открыть краны и заполнить радиаторы водой. При этом давление должно подняться до 1,2-1,3 кПа.
• В завершение работы следует стравить воздух и закрыть краны Маевского.

Совет! Перед расширительным баком желательно установить кран. Это позволит выполнять ремонт устройства, не спуская воду с батарей.

После осуществления всех вышеописанных действий можно включить котел.

Работа расширительного бака в закрытой системы отопления

Как же работает расширительный бак в закрытой системе отопления. Его ещё называют гидроаккумулятором. Бак состоит из внешней металлической емкости, в которой находится резиновая камера. Конструкция в чем-то схожа с автомобильным колесом. Камера накачивается воздухом до определенного давления. Когда вода начинает нагреваться, она расширяется и создается избыточное давление во всей системе. Т.к. жидкости не может сжиматься, а газы могут то часть жидкости уходит из системы в расширительный бак заставляя воздух в камере сжаться сильнее. Это конечно приводит к небольшому повышению давления, однако, если ёмкости гидроаккумулятора достаточно, давление останется в норме.

Из описанного выше понятно, что необходимо подбирать объем расширительного бака для закрытой системы отопления правильно.

Как правильно подобрать и устанавливать расширительный бак

При выборе модели расширительного бака учитывается ряд параметров:

Начальное настроечное и максимальное давление в системе в свою очередь рассчитываются по формулам:

Pmin =Ратм+Рст.max-0,1(H+h2+1),Pmaх= Ратм+Pпк+ Рст.Б- Рст.пк-0,1h2,

где Ратм — атмосферное давление, Рст.max – статическое давление в нижней точке системы, Н – разница в высоте между точкой расположения бака и нижним уровнем системы, h2- разница между центром бака и точкой врезки, Pпк — настроечное давление предохранительного клапана, Рст.Б и Рст.пк – статическое давление на уровне монтажа клапана и установки бака, соответственно. Все показатели давления измеряются в барах, высоты – в м., при расположении бака ниже основной линии h2 ставится в формулу со знаком «-».

Последнее значение определяется опытным (сливом воды с системы) или расчетным путем (сложением объема котла, всех радиаторов и трубопровода или навскидку, от 15 л на 1 кВт тепловой мощности системы).

При использовании антифризов с большим чем у воды коэффициентом расширения объем бака увеличивают на этот процент. Отклонения в меньшую сторону (3-6% от объема циркуляции) допускаются лишь в контролируемых низкотемпературных системах.

Закрытые расширительные баки

Закрытый мембранный расширительный бак системы отопления для конструкций, обеспечивающих теплоснабжение, представляет собой металлическую закрытую емкость, имеющую овальную или шарообразную форму. Внутри устройства располагаются две камеры, разграниченные герметичной мембраной. Одна из них предназначается для жидкого теплоносителя, вторая является воздушной – в ней имеется клапан, в функции которого входит поддержание в камере давления на нужном уровне.

Когда первая камера заполняется носителем тепла, мембрана начинает прогибаться и тем самым в воздушной части бака создается избыточное давление. Когда данный параметр достигает определенного уровня, клапан приоткрывается и воздух покидает камеру. Расширительные устройства мембранного типа выпускают в двух конструкционных решениях:

• в несменном варианте — с диафрагменной мембраной;
• в сменном варианте — баки фланцевого типа.

Расширительные бачки диафрагменного типа состоят из двух частей корпуса, который изготавливают из углеродистой стали методом глубокой холодной штамповки. По периметру двух камер в процессе сборки закрепляют мембрану. Изнутри поверхность бака покрыта влагостойкой эпоксидной краской, а снаружи – эмалью, часто красного цвета.

Изначально вторая часть закрытого расширительного устройства заполнена воздухом таким образом, что он полностью на 100% занимает его объем. В процессе нагрева теплоносителя его излишки поступают в жидкостную камеру, а воздушная часть в это время сжимается. В ней возрастает давление, регулирующее объем жидкости в системе теплоснабжения. Некоторые производители заполняют воздушную камеру азотом под давлением, которое равно давлению воды в отопительной системе.

Фланцевого типа мембранный бак оснащают сменной мембраной, горловину которой закрепляют к конструкции отопления при помощи сланца с патрубком. У такого расширительного устройства отсутствует соприкосновение теплоносителя с внутренними стенками, поскольку жидкость поступает только в мембрану. По этой причине нет смысла использовать особое покрытие для внутренней части. При необходимости мембрану можно сменить на новое изделие.

Монтировать расширительный бачок такого типа удобно – его разрешается устанавливать в непосредственной близости от нагревательного котла (современные небольшие по мощности агрегаты выпускают, в том числе, с встроенными расширительными устройствами). Расширительные баки закрытого типа обладают следующими достоинствами:

• теплоноситель в них не контактирует с воздухом. В результате жидкость из них не испаряется, а трубы и радиаторы не окисляются;
• вероятность перелива воды через край устройства приближается к нулю (если установлен расширительный бачок для отопления открытого типа это происходит довольно часто);
• удобный монтаж практически в любом месте (за исключением трубопровода сразу за насосом);
• низкая вероятность образования воздушных пробок;
• безопасность при эксплуатации и надежность в работе при небольших финансовых расходах.

При расчете бака нужно учитывать ряд моментов:

• объем устройства зависит от емкости отопительной системы;
• когда для теплоснабжения требуется высокая температура, устанавливают изделие большего объема;
• чем меньше разница в высоте между местом монтажа бака и наивысшей точкой системы, тем меньшей емкости бак можно использовать.

Посмотрите видео расчета расширительного бака системы отопления:

Принцип работы

Схема отопления водяного типа подразумевает как естественное, так и принудительное движение носителя тепла. В роли нагревательного устройства выступают напольные или настенные модели котлов: один или два контура, носитель тепла в виде пара, воды или антифриза. Система отопления открытого типа чаще всего в виде теплоносителя имеет простую воду.

При этом ее движение осуществляется естественным путем из-за разной плотности холодной и горячей воды и уклону, под которым проложен трубопровод. Дело в том, что нагретая вода имеет намного меньшую плотность, нежели холодная. В результате создается гидростатический напор, благодаря которому горячая вода движется к радиаторам.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Мембранный расширительный бак (экспанзомат)

По сути, мембранный бак представляет собой гидроаккумулятор с прочной мембраной, которая способна выдерживать горячую воду без повреждения.

Расширительный бак, экспанзомат, в разрезе. Фото: Day & Nite Plumbing & HeatingРасширительные баки Джилекс различных моделей в разрезе. Иллюстрация: ИЭ 1.1/2017ЛМ

Мембрана делит бак на два отсека: воздушный и водяной. В воздушный отсек компрессором или автомобильным насосом накачивается воздух под давлением 1-1,5 кгс/см2, точное давление указано на наклейке, наклеенной на бак или в паспорте экспанзомата. Воздух под давлением выполняет роль пружины, сжимаясь при увеличении объема жидкости в баке.

Срок службы расширительного бака зависит от правильности установки и качества оборудования, в среднем составляет 5-8 лет. Продлить срок службы экспанзомата можно установив бак на обратной линии, перед циркуляционным насосом.

Выбор расширительного бака зависит от ассортимента отопительного оборудования в магазинах вашего региона, поэтому ориентируйтесь на отзывы касательно имеющихся в продаже моделей.

Почему падает

Проблемы такого типа достаточно часто возникают на фоне различного рода причин.

Утечка с трещинами и без

Поводами её образования бывают:

• появление нарушения в структуре расширительного бака из-за образования трещин в его мембране;

  Справка! Выявление проблемы производится путём зажатия золотника пальцем. Если проблема есть — из него потечёт теплоноситель.

• теплоноситель выходит через змеевик или теплообменник контура ГВС, нормализации системы можно достигнуть только путём замены этих элементов;
• возникновение микротрещин и неплотной фиксации приборов отопительной системы, такие утечки легко обнаружить при визуальном осмотре и несложно ликвидировать самостоятельно.

Если нет всех вышеуказанных причин, возможно стандартное закипание жидкости в котле, и её выход через предохранительный клапан.

Выделение воздуха из теплоносителя

Проблема такого типа возникает сразу же после того, как система наполняется жидкостью.

Во избежание образования воздушных пробок такой процесс должен производиться из её нижней части.

Внимание! Для этой процедуры требуется исключительно холодная вода. Воздушные массы, растворённые в теплоносителе, могли появиться в процессе нагрева

Воздушные массы, растворённые в теплоносителе, могли появиться в процессе нагрева.

Для нормализации работы системы применяется деаэрация с использованием крана Маевского.

Присутствие алюминиевого радиатора

Батареи из этого материала имеют неприятную особенность: теплоноситель вступает в реакцию с алюминием после их наполнения. Образуется кислород и водород.

Первый создаёт оксидную плёнку изнутри радиатора, а водопровод удаляется кранами Маевского.

Важно! Образование оксидной плёнки способствует дальнейшему сохранению системы и проблема исчезает через пару дней

Общие причины

К ним относятся 2 основных случая:

1. Поломка циркуляционного насоса. Если остановить его и автомат регуляции, то сохранение устойчивых значений манометра указывают именно на эту причину.

   При снижении показаний манометра необходимо искать протечку теплоносителя.

2. Дефект регулятора. При его проверке на исправность и последующем выявлении поломок требуется замена такого прибора.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

1. «Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
2. Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

В некоторых случаях причины падения давления можно обнаружить самостоятельно. Очень часто они возникают именно из-за протечек теплоносителя. Притом чаще при использовании антифриза в качестве теплоносителя. Антифриз в силу своей консистенции может проникать даже в самые маленькие трещины, давление падает. Чтобы исправить ситуацию, нужно найти утечку и устранить ее, после чего подкачать бак до нужного давления.

В процессе работы давление в самом котле может падать и приходить в норму после запуска. Если же оно не выравнивается, это признак неисправности. Далее система будет сбоить еще сильнее. В такой ситуации лучше всего сразу обращаться к мастеру для диагностики, сервиса и ремонта.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Схема отопления многоэтажного дома

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар

Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления. Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно

Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе

Важно помнить, что измерять напор воды в системе отопления или пытаться его регулировать в отдельно взятой квартире бессмысленно. Единственное, что зависит от владельцев жилплощади, — выбор батарей и диаметра труб в трубопроводе. Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар

А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы

Например, чугунные не рекомендуется использовать, так как они выдерживают только 6 Бар. А использование труб большего диаметра приведет к снижению напора во всей отопительной системе дома. При переезде в квартиру со старым отоплением лучше сразу замените все возможные элементы.

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Распределение температур и давления в многоквартирном доме

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии

Как подобрать расширительный бак для закрытой системы отопления

Объем расширительного бака для закрытой системы отопления должен быть не меньше, чем 10% от общего объема теплоносителя. Для того чтобы рассчитать объем системы отопления нужно знать сколько трубы того или иного диаметра уложено в теплый пол, на подключение радиаторов, какой объем радиаторов отопления (см. паспорт к ним), а также сколько теплоносителя помещается в котле. В твердотопливных котлах может быть несколько сотен литров теплоносителя.

Второй способ подбора расширительного бака для закрытой системы отопления – эмпирический. Т.е. заливаем систему и смотрим сколько зашло. Однако лучше все-таки не полениться и посчитать.

Наименование	Объем теплоносителя
Труба 14 мм	0,079 л
Труба 16 мм	0,113 л
Труба 20 мм	0,163 л
Труба 25 мм	0,254 л
Труба 32 мм	0,554 л
Секция радиатора 500 мм	0,4 л
Секция радиатора 350 мм	0,25 л

Чтобы правильно подобрать объём расширительного бака, нужно не лениться и посчитать.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

• выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
• возможна замена мембраны при ее повреждении;
• горизонтальный и вертикальный монтаж прибора.

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

• объем отопительного котла;
• дополнительных приборов;
• всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.
