Сборка кухни и установка своими руками

Мебельный уголок

Это вид крепежа применяется для соединения двух деталей. Это достаточно непрочный способ соединения, поэтому с его помощью скрепляются детали, на которые не предполагается влияния больших нагрузок. Обычно это декоративные элементы, например, цоколь шкафа-купе или антресольные полки.

Рис.21. Мебельный уголок применяется для крепления декоративных элементов мебели (цоколь) и установки полок. Изготавливается из пластика. Для скрытия крепежа имеет крышку. В качестве крепежа применяют саморезы длиной 16 мм.

Часто применяют пластиковые уголки вместо металлических. Они не менее прочные, но имеют более привлекательный внешний вид и возможность срытого крепежа. Мебельный уголок крепится к двум сопрягающимся деталям с помощью двух саморезов. После чего защелкивают крышку, таким образом скрывая крепеж.

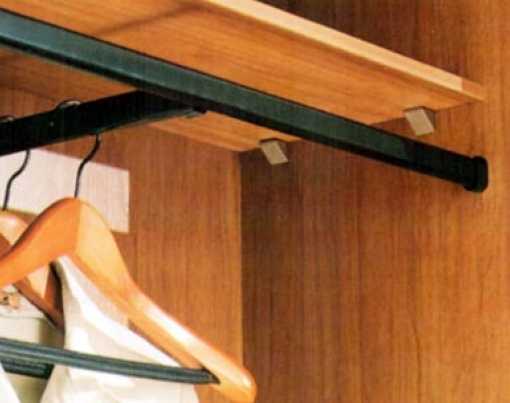

Рис.22. Мебельный уголок применяют для крепления низконагруженных элементов мебели, в том числе для установки декоративных элементов, таких как цоколь, вставки и пр.

Рассмотренный в статье мебельный крепеж является самым распространенным и наиболее часто используемым, благодаря тому, что это самые универсальные и легкие в использовании виды крепежа. В подавляющем большинстве случаев описанных видов мебельного крепежа достаточно для сборки любой мебели.

Как правильно повесить кухонные шкафчики

Обратите внимание на правильное расположение верхних шкафчиков: в этом случае они будут не только легко доступны, но и не мешать при работе

Помимо высоты размещения, очень важно ровное положение шкафчиков относительно линии горизонта. Помимо эстетически слаженного внешнего вида с ненарушенной геометрией, это обеспечивает более долгосрочную эксплуатацию мебели. Повесить верхние секции кухонного гарнитура не так просто, как кажется, в данном процессе есть свои условия и правила:

Повесить верхние секции кухонного гарнитура не так просто, как кажется, в данном процессе есть свои условия и правила:

• Установка кухонных шкафов должна быть произведена таким образом, чтобы хранящаяся в них утварь и продукты были в легком доступе.
• Висящие кухонные шкафы не должны загромождать собой вентиляцию и портить геометрию кухонного интерьера.
• Шкафы на кухне должны быть надежно укреплены на стенах во избежание нежелательных падений.

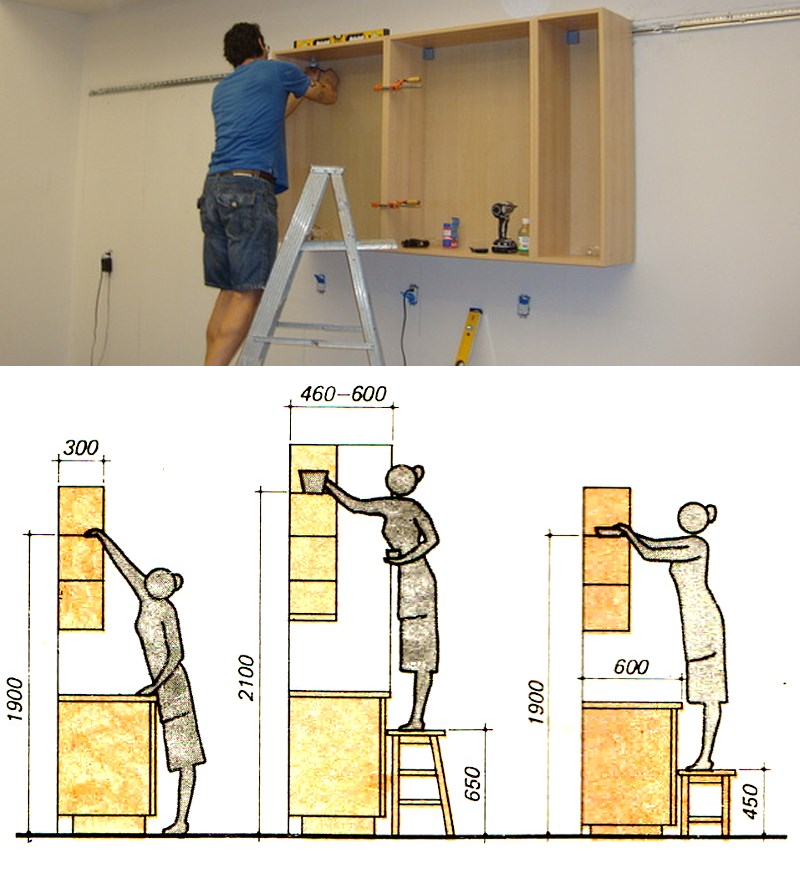

• При навеске кухонных шкафов необходимо соблюдать правильную высоту над уровнем пола, которая напрямую зависит от роста владельца. Оптимальная высота висящих шкафчиков должна позволять владельцу дотягиваться до любых полок без применения вспомогательных подставок, но помимо высоты крепления, здесь многое зависит от глубины шкафов.

Межсекционная стяжка

В соединении частей мебели для представительских помещений используется стяжка мебельная межсекционная, которая также позволяет формировать монолитные конструкции. Например, с помощью этого элемента можно объединить в цельный объект гарнитуров для комнат отдыха и приемных стойки ресепшн, комплекты для рабочих мест, переговорных комнат и т. д.

Как правило, такие элементы применяются для работы с модульными конструкциями и секциями, для крепления которых требуется прочная и надежная фурнитура. По конструкции стяжка мебельная межсекционная представляет собой винт, который в отверстии соединяется с пластиковой или металлической заглушкой. В зависимости от параметров мебели могут использоваться изделия разных типоразмеров. Поскольку стяжки этого типа работают с отдельными моделями, а не с частями мебели, то к ним предъявляются особые требования в отношении декоративности.

Распил деталей корпуса шкафа и закатка торцов.

Если вы собрались сделать шкаф, то наверно уже задумывались как распилить ЛДСП на детали необходимых размеров. Покупать дорогой инструмент для изготовления одного шкафа нерентабельно. Можно, конечно, попробовать распилить электролобзиком, но рез получится неровным и неизбежны сколы ламинированного покрытия плиты. Остаётся вариант найти компанию, которая сделает качественный распил ЛДСП на распиловочном станке с подрезным диском и кареткой. Как правило, такие компании оказывают ещё услуги по обработке торцов деталей и попутно продают ДСП различной толщины и фактуры.

В такую компанию нужно предоставить список деталей с размерами, поставив на нем с каких сторон должна быть кромка. Также вам могут подсказать, где можно приобрести мебельную фурнитуру и профиля.

В первую очередь ищите мебельные производства, если в вашем городе есть магазин Леруа Мерлен, то там тоже оказывают такие услуги, но цена услуг у них довольно большая.

Те, кто испытывают затруднения в расчете размеров деталей шкафа, могут воспользоваться бесплатной простой программой для проектирования мебели Pro100. В сети интернет много информации и уроков для этой программки.

Интерфейс программы Pro100

Разработка дизайна и чертежа

Прежде чем браться за чертежи шкафа, необходимо понять, как сделать замеры правильно. Далеко не всегда ниша, в которую планируется установить шкаф купе, будет иметь правильную геометрическую форму. Именно поэтому замеры в нише нужно проводить по правилам:

• сначала замеры производятся по задней стенке: по верху, на среднем уровне, по низу;
• потом также меряем с отступом «фронтальную часть»;
• измерение высоты также происходит по трем позициям с «тыла» и с «фронта».

Установка встроенного шкафа купе без таких измерений может привести к тому, что сделанный без учета погрешностей и перепадов корпус либо не войдет, либо при попытке собрать конструкцию будут обнаружены серьезные зазоры. Будет обидно, если выкроенная полка окажется меньше нужного размера и просто провалится. Перед тем как встроить тщательно просчитайте все погрешности, чтобы оставить припуск для монтажа. Иногда случается, что в итоге чертеж полок напоминает трапецию, а не ожидаемый прямоугольник. Все зависит от качества стен, плотности штукатурки на внутренних углах ниши.

Далее переходим к чертежу. Если навыков черчения у вас нет, лучше обратитесь к конструктору. На основании ваших данных и пожеланий относительно материала вам сделают чертеж будущего шкафа купе в нишу. В такой работе нужно не забыть учесть толщину материала, кромки, если хотите основательно закрыть места распила, и запас для механизма самого купе, на который тоже необходимо заложить порядка 10 см.

Имея на руках подробные схемы можно быть уверенным, что изготовление деталей шкафа будет более точным. Припуски, оставленные при учете погрешностей стен, позволят сделать встраивание более точным.

Теперь, что касается дизайна будущего шкафа: не имея большого опыта в составлении чертежей и монтаже откажитесь от сложных радиальный конструкций фасада. Здесь нужны не просто навыки, а хороший профессиональный опыт, чтобы просчитать, а потом грамотно собрать такую конструкцию. Ограничьтесь более простым вариантом шкафа, который гарантировано сможете контролировать во время сборки. Все декоративные элементы заказывайте строго в соответствии с чертежом.

ГЛУБИНА ПРОЕКТИРОВАНИЯ

                 Выездным проектировщиком кухонной и другой корпусной мебели может стать любой желающий. Это возможно благодаря тому, что каждый проектировщик самостоятельно определяет для себя ту глубину проектирования, до которой будет погружаться. Включая вариант нулевого погружения. Давайте последовательно рассмотрим основные задачи, которые решает выездной проектировщик.

• 1.Поиск клиента
• 2. Продажа встречи
• 3. Консультирование
• 4. Замер
• 5. Эскизирование
• 6. Проектирование
• 7. Расчет стоимости
• 8. Оформление документации (оплата заказа)
• 9. Сопровождение заказа на производстве
• 10. Контроль доставки
• 11. Контроль монтажа
• 12. Подписание актов приемки
• 13. Сопровождение заказа в течение гарантийного срока
• 14. Послегарантийное обслуживание

 Некоторые выездные проектировщики самостоятельно изготавливают мебель и выполняют сборку и монтаж мебельного изделия. Но это редкие исключения. Более того, рекомендуется концентрироваться на минимуме задач. Только так можно повысить свою эффективность, а значит и производительность, что в итоге скажется на финансовом благосостоянии. Попытка всю работу сделать самостоятельно рано или поздно скажется на объеме продаж.

Для повышения объема продаж успешный выездной проектировщик рано или поздно задумается о делегировании задачи проектирования. Именно поэтому в рамках проекта обучения планированию мебели для кухни под заказ, созданию по индивидуальным проектам потребителей любой друной корпусной мебели предлагаем данный учебник бесплатно — каждый успешный проектировщик является нашим потенциальным партнером. Когда встанет задача роста и возникнет вопрос о передаче этапа проектирования на аутсорсинг, то кандидатура нашего партнера будет занимать выгодное положение. В этот момент и можно говорить о том, что глубина погружения в проектирование становится нулевой. Теперь проектированием будут заниматься партнеры.

Подобный вариант может быть выбран изначально. Знакомство с материалами учебника позволяет понять тот объем работы и уровень ответственности, который возникает на этапе проектирования. И не каждый горит желанием становиться профессиональным конструктором мебели.

Практическое задание

                 Необходимо вышеприведенный список задач из 14 пунктов разбить на две части. В первой вы перечисляете те задачи, которыми хотели бы заниматься самостоятельно. Во второй — задачи, которые вы хотели бы передать партнерам.

                 По каждой задаче из второй части необходимо найти делового партнера.

 Выйти на будущих партнеров можно по объявлениям, информации в СМИ, через Интернет, через предпринимательские организации и союзы, через мебельные салоны

Установочный процесс

Переходим к важному вопросу, как установить кухонный гарнитур. Будем разбираться с первой схемой, это когда сначала навешиваются на стену верхние элементы мебели, а затем устанавливаются нижние. В первую очередь необходимо определиться с высотою установки навесных шкафчиков

Считается так, что между столешницей и днищем навесных элементов должно быть расстояние в пределах 45-60 см. То есть, по стене откладывается высота нижних шкафов, далее, к примеру, 50 см, и последним расстояние от днища настенных шкафчиков до места установки навеса

В первую очередь необходимо определиться с высотою установки навесных шкафчиков. Считается так, что между столешницей и днищем навесных элементов должно быть расстояние в пределах 45-60 см. То есть, по стене откладывается высота нижних шкафов, далее, к примеру, 50 см, и последним расстояние от днища настенных шкафчиков до места установки навеса.

По полученному размеру проводится горизонтальная линии, на которую закрепляется монтажная планка. Именно на нее и подвешиваются верхние элементы кухонного гарнитура. Навес начинается с угла комнаты с полным прижатием первого шкафа к стене. Далее устанавливаются и следующие с прижатием друг к другу. После чего можно соединить их между собой в единую конструкцию. Далее устанавливаются фасады.

Перед тем как установить кухню, имеется в виду навешивание верхних элементов, необходимо определиться с местом прохождения газовой трубы и вентиляционной вытяжки. Обе трубы будут проходить через крышки некоторых шкафов, поэтому в них придется лобзиков сделать отверстия. Обязательно места срезов обрабатывают герметиком. Все это надо делать в процессе сборки шкафчиков.

То же самое относится и к нижним тумбам, потому что через них будут проходить трубы канализационной системы, водопровода, газовая труба, электрические провода, соединяющие бытовые приборы. Итак, в первую очередь устанавливается шкаф в угол помещения. Выставляется он по горизонтали при помощи ножек. Для этого используется строительный уровень.

Устанавливается рядом другой, и оба шкафа между собой стягиваются струбцинами. Все то же самое и с остальными элементами. После чего в одну конструкцию они соединяются мебельной стяжкой. Далее устанавливается поверх столешница, в которой предварительно выпиливается отверстие под раковину мойки. Торцы среза обязательно промазываются герметиком. Крепление столешницы к боковинам производится при помощи металлических уголков и шурупов. Остается лишь установить фасады, выдвижные ящики, полки и плинтус. Последней устанавливается мойка на герметик.

Как видите, схема сборки кухонного гарнитура не очень сложная. Да и вопрос, как правильно установить кухню, не требует особых знаний и усилий. Как и в любом процессе, здесь нужны аккуратность и ответственность

Вообще, к инструкции по сборке кухонной мебели надо относиться со всем внимание. Нельзя упускать мелочей, они, как показывает практика, и являются самыми важными. В состав кухонного гарнитура могут входить и другие предметы мебели

К примеру, обеденный стол или диванный уголок. Необходимо отметить, что инструкция по сборке кухонного уголка сильно отличается от сборки других предметов. Но если следовать рекомендациям от производителя, которые обозначены в инструкции, то и уголок можно собрать своими руками без проблем. Кстати, это в полной мере касается и сборки кухонного стола

В состав кухонного гарнитура могут входить и другие предметы мебели. К примеру, обеденный стол или диванный уголок. Необходимо отметить, что инструкция по сборке кухонного уголка сильно отличается от сборки других предметов. Но если следовать рекомендациям от производителя, которые обозначены в инструкции, то и уголок можно собрать своими руками без проблем. Кстати, это в полной мере касается и сборки кухонного стола.

Установка внутренних перегородок

После сборки внешнего корпуса приступайте к монтажу внутренних перегородок. Разместите их в предварительно намеченных местах и зафиксируйте с помощью конфирматов, эксцентриков, монтажных уголков или деревянных шкантов (чёпиков). Затем плотно затяните крепеж внешнего корпуса, после чего, в принципе, частично собранный шкаф уже можно ставить в вертикальное положение.

Блок выдвижных ящиков изнутри закручивается на саморезыСнизу дополнительное крепление на уголкиСлева два металлических уголкаСправа один металлический уголокСредняя перегородка крепится к блоку выдвижных ящиков

В некоторых моделях сборка перегородок и каркаса происходит одновременно.

Верхняя полка на всю ширину шкафа крепится на уголки к стенамСверху закрепляем полку к средней перегородке.

Установка газовой плиты

Когда вы выставляли нижние позиции, то оставили место, где вы планируете установить плиту. Она должна быть ровно под вытяжкой.

Поставив плиту на свое место, нужно проверить, совпадает ли её уровень с уровнем всей кухни, если плита ниже, то можно поставить её на специальные ножки, которые покупаются в тех же магазинах мебельной фурнитуры.

Но если поверхность плиты выше, то уравновесить высоту можно только если у кухонных тумбочек есть ножки, и они не выставлены на максимальной высоте. В противном случае придется заменить плиту или оставить её в положении выше относительно стола.

Чтобы пламя от огня не повреждало края столешницы, в этих местах саморезами прикручиваются металлические планки.

Подключать плиту разрешено только специалистам из службы газа, поэтому самостоятельно этого лучше не делать, так как можно спровоцировать утечку топлива.

Процесс установки кухонной мебели – это достаточно хлопотное дело, и здесь нужно потратить немало сил, чтобы сделать все качественно, поэтому внимательно делайте все замеры, пользуйтесь рулеткой и уровнем на каждом этапе работы, а также надежно прикручивайте верхние позиции.

Рассмотрим на примере как повесить шкаф на кухне используя монтажную рейку

Из инструментов понадобиться:

1. Ударная дрель или перфоратор.
2. Несколько дюбелей с диаметром 10 мм, и длинной не менее 6 мм.
3. Два навеса и монтажная планка.
4. Ножницы по металлу или лобзик.
5. Бур по бетону диаметром 10 мм.
6. Сверла 4 и 2 мм.

Крепление навесов

Подготовим шкаф для крепления навесов. Для этого, если она не снята, демонтируем заднюю стенку. Обычно она изготовлена из ДВП. Вставляем внутрь корпуса навес и смотрим, чтобы его верхняя часть, плотно прилегала к корпусу шкафа.

Крючок в отпущенном состоянии, должен выходить за корпус шкафа на 4мм.

Сверлом 4 мм сверлим сквозное отверстие для крепления навеса.

Второе отверстие для крепления навеса не сверлим на сквозь, а проходим сверлом 2 мм для ввинчивания шурупа.

На практике в двух креплениях применяют шурупы, но для большей надежности было решено использовать сквозной винт и гайку. Минус этого способа то, что сбоку шкафа, будет видна головка винта. Но и на обычных шурупах шкаф не сорвется.

 Когда отверстие готово, скрепляем детали винтом через шайбы.

Не следует зажимать их очень сильно, чтобы не сломать корпус навеса.

Во второе отверстие закручиваем шуруп.

То же делаем и с противоположной стороны.

Навесы бывают «левый» и «правый», и вставлять их нужно соответственно.

На корпусе есть маркировка с буквами «L» и «R».

Закрепив навесы на боковых стенках шкафа, закрываем заднюю стенку ДВП панелью, вырезав места выхода крюков. Сделать это можно, как ножницами по металлу, так и обычным лобзиком.

Панель прибиваем к корпусу тонкими гвоздями.

Установка монтажной планки

Шкаф подготовлен, определяем высоту крепления монтажной планки. Исходить следует из того, что расстояние от мойки или столешницы до нижней части шкафа на кухне должна быть 500 – 600 мм. Если это значение будет меньше 450 мм, шкаф может мешать при работе на рабочей поверхности кухонной столешницы. Учитывайте рост хозяйки и глубину шкафа. Когда определились с этим значением, прибавляем его к расстоянию от нижнего края шкафа до крюков. Это и будет высота крепления монтажной планки.

Отмечаем маркером на стене высчитанное значение, прикладываем на этом уровне планку и отмечаем места для сверления отверстий.

Стандартная планка имеет длину 2000 мм, и если вы планируете повесить ряд шкафов, резать ее не нужно. В случае, когда будет подвешено два шкафа на расстоянии — отрезаем куски необходимой длины. Для экономии планки, ее можно ломать на несколько частей, закрепляя ее только в том месте, где будет находиться крючок.

Первое отверстие лучше сделать с одного из краев. Далее, не зажимая винт, ставим на планку уровень и, выбрав оптимальное значение, делаем метку с другой стороны, и посередине.

Опускаем планку и высверливаем отверстия по разметке.

Вставляем пластмассовые дюбеля в отверстия, и через планку вкручиваем винты.

Проверяем уровень и надежность крепления. Поднимаем шкаф и сажаем его крюки на монтажную планку.

Остается отрегулировать наклон соответствующими винтами навеса. Сделать это можно крестовой отверткой. Когда работа окончена, можно смело выкладывать посуду, навесы надежно выдержат ее вес.

Межсекционная стяжка

Эта стяжка представляет собой винт и гайку с помощью которых стягиваются две секции мебели, например, два шкафа. Для стяжки шкафов используется 2 — 4 межсекционной стяжки. В зависимости от толщины ЛДСП существует межсекционная стяжка различного размера.

Рис.12. Межсекционная стяжка предназначена для соединения шкафов (секций) мебели между собой. Для стяжки 2-х шкафов необходимо 3-4 межсекционной стяжки. Межсекционную стяжку устанавливают вблизи углов (на расстоянии 3- 5 см от торца) соединяемых секций.

Учитывая то, что межсекционная стяжка применяется для стяжки шкафов, а шкафы в свою очередь изготавливаются из ЛДСП толщиной 16 мм, то чаще всего применяется межсекционная стяжка длиной 32 мм. Однако существуют стяжки длиной до 50 мм, которые применяются для стягивания деталей имеющих большую толщину.

Рис.13. Стяжка шкафов межсекционной стяжкой. Для установки стяжки необходимо зафиксировать шкафы с помощью струбцин. Далее сделать отверстие диаметром 9мм (на 1 мм больше диаметра стяжки). После чего установить и закрепить стяжку.

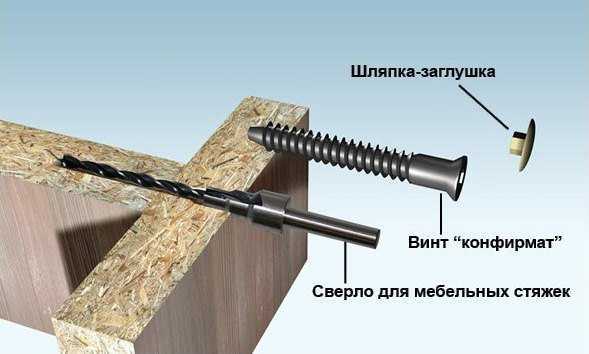

Конфирмат

Является прямым наследников саморезов под ножевую отвертку, которые любили правильно забивать вместо того, чтобы аккуратно вкручивать. Применение конфирмата не вызовет проблем даже у неопытного пользователя. Он представляет собой саморез, который имеет увеличенный диаметр, а также не оснащен привычным острием. Мебельный конфирмат рассчитан на использование со специальной шестигранной насадкой. Обычной крестовой отверткой его не завернуть. Особо востребованным такой крепеж стал с ростом производства корпусной мебели. Последняя собирается из ламинированных плит ДСП с использованием фасадов или вставок из МДФ.

С помощью конфирмата осуществляется крепление двух мебельных деталей только под углом в 90 градусов. Если требуется другой угол, тогда в действие идут крепежи, о которых будет сказано ниже. Так как конфирмат не имеет острого наконечника, его невозможно просто вкрутить в древесину. Перед сборкой в деталях сверлятся отверстия. Возле головки конфирмат имеет небольшое утолщение, которое требует использования сверла в 6 мм. Для резьбовой части потребуется расходник с диаметром в 5 мм. Удобнее всего применять специальные сверла под конфирматы. Они представляют собой небольшую коронку или шарошку, в которую вставлено сверло в 5 мм. Как только сверло полностью утапливается в материал, шарошка делает небольшое расширение под головку мебельного крепежа.

Это делается, чтобы скрыть мебельный крепеж специальными пластиковыми или другими накладками. Обычно мебельная плита имеет толщину в 16 мм, поэтому отверстие сверлится в торце посередине. Если отверстие сверлится в мебельной плите с лицевой части, тогда от края делается отступ в 8 мм, чтобы спокойно состыковать детали.

Конфирматы могут быть использованы в паре с другими крепежами, например, шкантами. Делается это для более прочной стыковки мебельных деталей. Стоит понимать, что фиксацию мебельных деталей можно обеспечить на высшем уровне только при первой сборке. Если часто собирать и разбирать мебель, то конфирматы не смогут фиксировать детали с требуемой жесткостью. Во время вкручивания мебельного крепежа необходимо правильно подобрать усилие. Если оно будет превышать требуемые пределы, тогда конфирмат просто начнет прокручиваться или повредит вторую деталь.

Те, кто уже давно работают с корпусной мебелью, научились чувствовать инструмент и избегают деформации деталей чрезмерной затяжкой.

Способы соединения двух или трёх шкафчиков

1. Самый простой способ, как соединить – это просверлить стенки саморезами, пригнав боковины друг к другу. Этот вариант удобен, когда по размерам они сопоставимы, а их конструкция такова, что соединительные элементы не будут бросаться в глаза. Однако такой вариант портит материал стенок шкафов и не слишком крепок: под тяжестью саморезы могут быть вырваны из стенки. Образовавшуюся дырку будет заделать очень непросто.
2. Другой способ – это аккуратно просверлить отверстия в боковинах, затем стянуть их между собой с помощью болтов и гаек. Такой способ даёт оптимальную прочность, меньше повреждает стенки (особенно если использовать металлические проставки под головки болтов и шайбы под гайку), однако внешне не слишком красив.
3. Вариант получше – это использование специальной мебельной стяжки: это тот же способ, что и с болтом, однако здесь используется другая конструкция: болт вкручивается не в обычную гайку в форме гранёного тора, а в цилиндрический узел с готовым расширением на конце. Такая стяжка выглядит аккуратно, меньше повреждает дерево, не портит вид мебели.

   Здесь тоже под головки цилиндрической гайки и винта рекомендуется подкладывать шайбы, чтобы при стягивании не повредить материал боковин. Чтобы головки не торчали наружу, рекомендуется перед соединением сделать зенкование. Это необходимо, чтобы утопить их в массиве материала.

   Мебельные стяжки изготавливаются из стали, причём, кроме обычных сортов, используются другие её виды:

   • хромированная;
   • оцинкованная;
   • никелированная.

Справка
В продаже можно встретить стяжки из пластика, только винт в них остаётся металлическим. Они дешевле, но в разы менее прочны, чем чисто стальной крепёж.

Крепление мойки

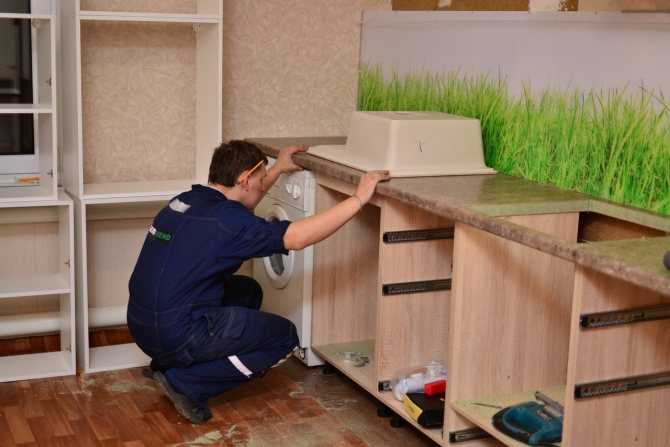

Для самостоятельного монтажа хорошо подойдет накладная мойка. Сложный вид врезных изделий требует специальной сноровки и опыта. Накладные же мойки устанавливаются поверх тумбы, что не требует особых монтажных навыков. Производится это следующим образом.

Накладная мойка устанавливается поверх тумбы.

Устанавливается подготовленная под мойку тумба. При сборке тумбы на верхних торцах устанавливаются Г-образные уголки из пластика с пазами, на которые насаживаются края раковины.

К раковине присоединяется кран, смеситель и сифон. Все это производится до накладывания собранной мойки на тумбу. Монтировать вышеперечисленные детали мойки навесу крайне неудобно.

Сначала нужно подготовить тумбу под мойку.

Собранная мойка накладывается сверху на тумбу путем помещения краев раковины в пазы, прикрепленных к торцам тумбы уголков. При желании выполнить жесткую фиксацию мойки на верхнюю кромку тумбы наносится герметик. Также скрепление может производиться механическим способом с помощью шурупов или саморезов.

Подключаются водно-канализационные коммуникации. Гибкие подводки от холодной и горячей воды подсоединяются к смесителю, а канализационный патрубок соединяется с выходным отверстием сифона.

К мойке подводятся все нужные коммуникации.
