Давление в системе отопления - рабочее, статическое теплоносителя в трубах

Как все устроено

Прежде, чем выяснять, какое давление в системе отопления считается штатным, познакомимся с устройством этих систем.

Автономные системы

К данной категории относятся схемы с естественной циркуляцией (гравитационные) и снабженные циркуляционными насосами отопления.

В первом случае теплоноситель приводится в перемещение трансформацией плотности при нагреве: более утепленные веса вытесняются из котла в верхнюю часть контура более холодными и, проходя радиаторы, отдают им избыточное тепло. Создаваемый расширением напор очень незначителен и в большинстве случаев измеряется в десятых долях метра, соответственно, циркуляция не отличается высокой скоростью.

Во втором случае теплоноситель заставляет двигаться маломощный насос. Он формирует напор от одного до шести-восьми метров, что быстро активизирует перемещение воды либо водно-гликолевой смеси в контуре.

Справка: метр напора соответствует давлению в 0,1 кгс/см2 (1/10 атмосферы).

Автономные отопительные системы делятся еще по одному показателю: они смогут быть открытыми и закрытыми.

Открытый контур сообщается с атмосферным воздухом при помощи открытого расширительного бака. Соответственно, давление воды в системе отопления соответствует высоте водяного столба над точкой измерения. В случае если уровень воды в расширительном баке на 3 метра выше уровня розлива, давление в розливе будет равняется 0,3 атмосферы.
Закрытый контур с атмосферой не сообщается, что порождает последовательность неприятностей с компенсацией расширения теплоносителя при нагреве. Для их решения употребляется расширительный бак мембранного типа — емкость, часть количество которой занимает воздушное пространство, отделенный от воды упругой резиновой мембраной. Помимо этого, система комплектуется предохранительным клапаном: он сбрасывает избыток теплоносителя при переполнении бака.

Для закрытой системы отопления различают два связанных с давлением параметра.

Давление зарядки расширительного бака отопления. При комнатной температуре воды либо антифриза оно выставляется равным гидростатическому давлению в контуре.

Справка: гидростатическое давление в системе отопления частного дома опять-таки соответствует высоте водяного столба и берется равным 10% его высоты в метрах.

Давление срабатывания предохранительного клапана. В большинстве случаев оно выставляется на уровне 2,5 кгс/см2.

Текущее статическое давление в системе отопления при ее работе определяется как числом воды в ней, так и ее температурой. При нагреве манометр по понятным обстоятельствам начинает показывать громадные значения.

Как работает система центрального отопления?

По подающей нитке теплотрассы в дом поступает нагретая ТЭЦ либо котельной вода. По обратной нитке она возвращается обратно, дав часть тепла. Вода в контуре приводится в перемещение перепадом давлений между нитками.

Температура воды в подающем трубопроводе зависит от текущей уличной и связана с ней, так называемым температурным графиком. Вот пример для того чтобы графика.

Уличная температура, С	Температура подающего трубопровода, С
+8	53,2
72,4
-5	83,9
-10	95,3
-15	106,5
-20	117,5
-25	128
-30	139,3
-35	150

Температура обратного трубопровода также жестко регламентирована и при большом значении на подаче должна быть равна +70 С. Заниженная температура обратки свидетельствует, что дом недополучает тепло, завышенная — что энергетики несут избыточные затраты.

Но, как легко подметить, перепад температур между подачей и обраткой через чур велик для обычной работы отопления. При таком режиме радиаторы на подающих стояках будут перегреты, а на обратных — еле обеспечат квартиры теплом.

Неприятность решается уникальной конструкцией так именуемого элеваторного, либо теплового узла. Его главный узел — элеватор — является тройником с засунутым в него соплом. Находящаяся под громадным давлением и более тёплая вода подачи поступает через сопло и вовлекает часть более холодной воды из обратки через подсос в повторный цикл циркуляции.

Благодаря данной тонкости в контуре оборачивается громадная масса воды с более стабильной температурой. Приведем еще один температурный график для того же диапазона уличных температур, но уже для поступающей конкретно в батареи смеси.

Уличная температура, С	Температура смеси, С
+8	41,2
52,4
-5	58,9
-10	65,3
-15	71,5
-20	77,5
-25	83,5
-30	89,3
-35	95

Немного общей информации

Еще на этапе проектирования системы отопления в разных местах устанавливают манометры. Нужно это для того, чтобы контролировать давление. Когда прибор фиксирует отклонение от нормы, необходимо предпринимать какие-либо действия, немного позже мы поговорим о том, что делать в конкретной ситуации. Если не принимать никаких мер, то эффективность отопления падает, а срок эксплуатации того же котла сокращается. Многие знают о том, что самое пагубное воздействие на закрытые системы оказывают гидроудары, для демпфирования которых предусмотрены расширительные бачки. Так вот, перед каждым отопительным сезоном желательно проверять систему на наличие слабых мест. Делается это довольно просто. Нужно создать избыточное давление и посмотреть, где это проявится.

Способы поднять давление

Централизованное отопление проверяют холодной водой. Если обнаруживается падение давления, необходимо вернуть его на прежний уровень. Затем делают испытание горячей водой.

В многоквартирном доме решить подобную проблему самостоятельно невозможно. Лучшее, что получится — вывести воздух из труб. И также могут помочь:

Ослабление резьбы путём нарушения сварных стыков.
Остановка подачи в разные части обвязки.
Уменьшение мощности системы на короткий срок.
Осмотр вентилей на предмет пропускания рабочей жидкости.
Нанесение мыла на соединения.

Внимание! Чтобы вернуть давление на нормальный уровень, рекомендуется обратиться к специалистам, особенно при обнаружении проблем в многоквартирном доме

Для чего необходимо избыточное давление

Представим себе систему отопления с открытым расширительным баком. В верхней её части теплоноситель находится под давлением около 100 кПа или 10,2 м водного столба. В отличие от верхней границы наполнения, находящейся под нормальным атмосферным давлением, в нижней части теплоноситель сдавлен ещё сильнее, разница как раз равна перепаду высоты и выражается в метрах водяного столба. Свои коррективы могут вносить как изменения атмосферного давления и высота над уровнем моря, так и плотность теплоносителя. Однако на практике столь малыми погрешностями пренебрегают.

В нормальном режиме работы такой системы происходит нагрев значительного объёма воды внутри теплообменника котла. Нагрев сопровождается расширением, из-за чего порция воды с более высокой температурой оказывает дополнительное давление на соседний объём теплоносителя. При этом жидкость с меньшей плотностью устремляется вверх: сила давления нагретого теплоносителя суммируется с давлением атмосферы и внутренним давлением системы, что позволяет проталкивать теплоноситель по замкнутому контуру. Чем выше скорость движения теплоносителя, тем сильнее выражен конвекционный эффект и наоборот.

Что же происходит в так называемых закрытых системах отопления? В них теплоноситель изолирован от атмосферы, вследствие чего на верхней границе наполнения давление практически нулевое, а в самой нижней точке — равное фактической высоте столба жидкости. Повышение давления вследствие расширения воды не всегда позволяет преодолеть гидродинамическое сопротивление системы, ведь при расширении вода продавливается в обоих направлениях, её расширение вниз не компенсируется дополнительным давлением.

Для любого теплоносителя свойственно увеличение объёма в ходе нагрева. В закрытой системе отопления это однозначно приводит к повышению давления

Запустить такую систему удаётся только при условии быстрого нагрева большого количества теплоносителя, что невозможно в современных системах отопления, характеризующихся малым водоизмещением и условным проходом труб. Таким образом избыточное давление в системе служит своего рода заменой атмосферному, существенно облегчая естественную конвекцию и работу устройств принудительной циркуляции.

Конечно, давление в системе отопления не обязательно должно быть эквивалентным в разных её точках. В теплообменнике и на возвратном патрубке котла регистрируются наиболее высокие показатели, чуть меньшее давление можно зафиксировать на входе циркуляционного насоса и самое маленькое — на наиболее удалённом и высоком участке подающей магистрали. Одна из главных задач инженера-теплотехника заключается в обеспечении избыточного давления внутри системы отопления и слежении, чтобы в различных её узлах соблюдался перепад, вписывающийся в установленные нормы.

Причины нестабильного давления в батареях центрального отопления

Типичная причина повышенного давления – уменьшение диаметров труб обогрева

Нередки случаи, когда в только что построенном многоквартирном доме недовольные некомфортной температурой жильцы сразу же сами меняют все отопительные приборы. Это чаще всего и бывает одной из самых распространённых причин снижения давления в системе

Однако есть и много других причин изменения этого важно показателя. Ниже мы расскажем об основных:

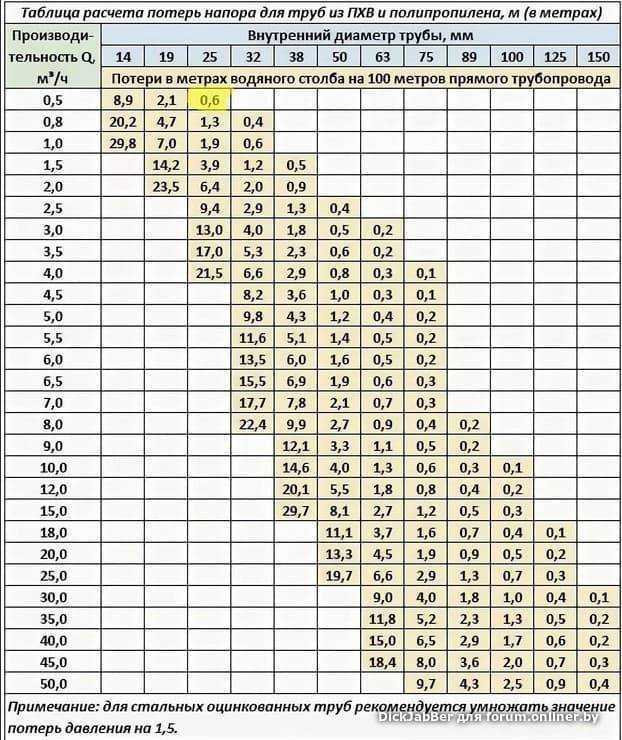

диаметр используемых труб. Когда система отопления проектируется, принимается в учет и такой важный параметр, как сечение трубы, при котором обеспечивается нормальное давление. Однако неграмотные хозяева либо берут трубы большего диаметра, либо меньшего – чем снижают пропускную способность системы. Первый вариант давление неизбежно уменьшит, а второй – увеличит. Но ни к чему хорошему ни первая, ни вторая замена не приведет;
воздушные пробки могут образовываться в системе как по причине ремонтных работ, так и после установки неправильных радиаторов. Так, алюминиевые батареи строго не рекомендуется устанавливать в централизованных сетях, поскольку этот легкий металл при нагревании вступает в реакцию с водой, в результате чего образуется водород. Из-за этого снижается циркуляция теплоносителя, и, соответственно, нагрузка;
износ радиаторов, арматуры и других узлов. Со временем в трубах откладывается накипь, скапливаются примеси и мусор. В итоге качество теплоносителя падает;
нагрузка снижается и в результате различных аварий, и некорректно проведенных ремонтных работ;
во время запуска системы образуется сильный напор воды, ведь чтобы наполнить все элементы системы требуется давление, которое значительно превышает рабочее.

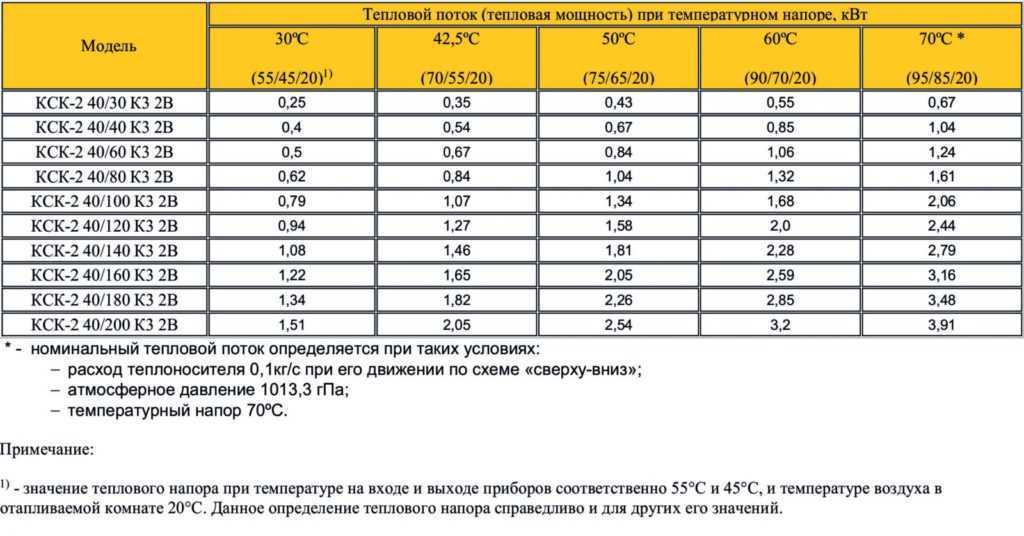

Рекомендуем: Какие выбрать батареи центрального отопления?

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Уравнение Бернулли. Статическое и динамическое давления

ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ г. СЕМЕЙ

Методическое пособие по теме:

Исследование реологических свойств биологических жидкостей.

Методы исследования кровообращения.

Уравнение Бернулли. Статическое и динамическое давления.
Реологические свойства крови. Вязкость.
Формула Ньютона.
Число Рейнольдса.
Ньютоновская и Неньютоновская жидкость
Ламинарное течение.
Турбулентное течение.
Определение вязкости крови с помощью медицинского вискозиметра.
Закон Пуазейля.
Определение скорости кровотока.
Полное сопротивление тканей организма. Физические основы реографии. Реоэнцефалография
Физические основы баллистокардиографии.

Уравнение Бернулли. Статическое и динамическое давления.

Идеальной называется несжимаемая и не имеющая внутреннего трения, или вязкости; стационарным или установившимся называется течение, при котором скорости частиц жидкости в каждой точке потока со временем не изменяются. Установившееся течение характеризуют линиями тока — воображаемыми линиями, совпадающими с траекториями частиц. Часть потока жидкости, ограниченная со всех сторон линиями тока, образует трубку тока или струю. Выделим трубку тока настолько узкую, что скорости частиц V в любом ее сечении S, перпендикулярном оси трубки, можно считать одинаковыми по всему сечению. Тогда объем

жидкости, протекающий через любое сечение трубки в единицу времени остается постоянным, так как движение частиц в жидкости происходит только вдоль оси трубки: . Это соотношение называетсяусловием неразрывности струи. Отсюда следует, что и для реальной жидкости при установившемся течении по трубе переменного сечения количество Qжидкости, протекающее в единицу времени через любое сечение трубы, остается постоянным (Q = const) и средние скорости течения в различных сечениях трубы обратно пропорциональны площадям этих сечений: и т . д.

Как контролировать давление в системе?

Для контроля в различных точках системы отопления врезают манометры, причем (как уже говорилось выше) они фиксируют избыточное давление. Как правило, это деформационные приборы с трубкой Бредана. В том случае, если в расчет нужно брать то, что измеритель давления должен работать не только для визуального контроля но и в системе автоматики используют электроконтактные или другие типы датчиков.

Точки врезки определены нормативными документами, но даже если у вас смонтирован небольшой котел для отопления частного дома, который неподконтролен ГосТехнадзору, все равно желательно воспользоваться этими правилами, так как в них выделены наиболее важные для контроля над давлением точки отопительной системы.

Врезать манометры нужно обязательно через трехходовые краны, которые обеспечивают их продувку, сброс на ноль и замену без остановки всего отопления.

Точками для контроля являются:

До и после отопительного котла;
Перед входом и после циркуляционных насосов;
Выход тепловых сетей от теплогенерирующей установки (котельной);
Ввод отопления в здание;
Если используется регулятор отопления, то манометры врезаются до и после его;
При наличии грязевиков или фильтров, манометры желательно врезать до и после их. Таким образом, легко контролировать их засоренность, беря в расчет то, что исправный элемент почти не создает перепада.

Способ контроля и диагностика

Для контроля используются манометры. Это могут быть датчики с цифровым или аналоговым выходом для подключения к микроконтроллеру или же классические модели с циферблатом и стрелкой.

За счет наличия динамического давления, напора, создаваемого насосом, а также различных сопротивлений элементов разводки давление в контуре не постоянно в различных точках

Важно знать значения:

До и после котла.
На входе и выходе циркуляционного насоса (каждого, если их несколько).
Аналогично с двух сторон от фильтра грубой очистки.
В расширительном баке.

Учитывая последовательное подключение всех указанных элементов, потребуется всего два-три манометра, чтобы получить полное представление о состоянии системы.

1 — котел; 2 — группа безопасности с расширительным баком; 3 — радиаторы отопления; 4 — фильтр грубой очистки; 5 — циркуляционный насос; 6 — манометры

Диапазон измерения и шкала манометра должна соответствовать возможным изменениям давления в системе, однако без излишнего запаса, чтобы не потерять в точности. Видя, например, падение напора после фильтра грубой очистки всего на 0,2–0,3 бара, можно судить о том, что его пора чистить.

Изменения давления в контуре в целом или на отдельном участке дают явный однозначный сигнал о поломке или другой проблеме, требующей немедленного решения. Точную диагностику сможет выполнить специалист, однако, опираясь на информацию, указанную в инструкции к котлу или циркуляционному насосу, и значения манометров, можно самостоятельно выяснить причину, по которой система отопления теряет эффективность работы и батареи стали хуже обогревать помещение.

Почему могут возникать перепады давления?

Как уже было сказано ранее, в многоэтажных домах рабочее давление может зависеть от количества этажей, а также от целого ряда других факторов.

Отклоняться от установленных норм показатели давления могут по следующим причинам:

Существует немало причин, которые могут негативно влиять на стабильность давления в общедомовой системе и его соответствие установленным нормативам

Самой распространенной предпосылкой для снижения давления в старых домах является зарастание внутренних поверхностей труб и радиаторов известковыми отложениями и мусором.
Давление может резко упасть при отсутствии электроэнергии в котельной, где установлены циркуляционные насосы. Не исключается и выход таких насосов из строя. И вообще — устаревшее, давно не меняющееся оборудование в котельных может привести к снижению КПД всей системы.
Причиной часто становится появление утечки теплоносителя, то есть разгерметизация системы.
Имеет значение и нормальная температура в помещении, где оборудован элеваторный узел, от которого идет «раздача» теплоносителя на стояки. При отрицательных температурах узел может отреагировать повышением давления в системе.
Порой причина кроется в непродуманных действиях хозяев квартир. Это может быть самовольная замена труб с завышенным или, наоборот, зауженным диаметром, установка кранов на байпасах, монтаж дополнительных секций вратарей отопления или установка теплообменных приборов завышенной тепловой мощности, вывод радиаторов в лоджии или же на балкон.
Врагом» нормальной работы системы всегда бывают воздушные пробки в радиаторах отопления, если хозяева не следят за своевременной проверкой и выпуском воздуха.
Низкое качество теплоносителя центральной отопительной системы также может привести к нестабильности давления.
Перепады всегда отмечаются при подготовительных работах перед отопительным сезоном, когда идет опрессовка системы. Аналогично — и после проведения ремонтных или модернизационных работ по замене радиаторов или участков трубопровода, при испытательных нагрузках, когда давление повышается в 0,5÷1,5 раза. Эти мероприятия производятся до начала отопительного сезона для заблаговременного выявления уязвимых участков системы, чтобы они не проявились позднее, в холодное время года. Вот тогда это станет настоящей проблемой, так как, проводя ремонт, приходится полностью отключать от отопления один или даже несколько домов.
Гидроудары — кратковременное резкое повышение давления, которое невозможно предусмотреть. Поэтому, приобретая новые радиаторы, нужно изучить их характеристики, так как они должны иметь запас прочности. Так, если при опрессовке системы, давление поднимается до 10 атмосфер (бар), то нужно выбирать радиаторы, рассчитанные на 13÷15 атмосфер.

Контроль за давлением и температурой осуществляют общедомовой контрольно-измерительные приборы, стоящие в теплопункте (на элеваторном узле). При желании самостоятельно контролировать состояние своего участка системы отопления, эти приборы могут быть установлены и в квартире. Их обычно ставят на входе теплоносителя в радиатор.

Как сбросить давление в котле, если оно высокое

Если же давление внутри котла повысилось, то есть несколько методик. Как можно привести его в норму.

Слить воду из оборудования. Это одна из причин, почему показатели давления могут зашкаливать. Такое возможно только, если насос корректно работает по спецификации. Чтобы решить эту проблему необходимо предварительно выключить котел, чтобы он стал полностью холодным. Найти место, откуда идет слив воду, и подобрать сосуд для ее сбора. Аккуратно нужно открывать слив и выливать оттуда жидкость в пластиковый контейнер. Делать это нужно до тех пор, пока стрелка на манометре не окажется на нужном значении (обычно это зелена зона).
Прокачать радиаторы. Еще одна причина слишком высокого давления – это образовавшаяся воздушная пробка в радиаторе. Чтобы решить эту проблему. Нужно также предварительно отключить котел и дать ему остыть. Найти отверстие, откуда убирается воздух, а также подготовить емкость для сбора воды. Далее нужно аккуратно открыть выпускной клапан – начнет просачиваться вода и пузырьки воздуха. После стабилизации процессе клапан нужно закрыть и перейти к проверке следующих радиаторов. Датчик давления после всех этих процедур должен оказаться в зеленом секторе. После каждого слива нужно обязательно плотно закрыть отверстие.

В радиаторах воздух скапливается из насоса, который и генерирует воздушные потоки

Необходимо обратить внимание, если такая прокачка насоса нужно слишком часто (больше, чем 1 раз в год), то следует вызвать специалиста, чтобы он все тщательно проверил

Что делать если давление в котле низкое

Если в котле образуется слишком маленькое давление, то в первую очередь нужно проверить предохранительный клапан. Если он уже подключен к системе, то при повышении давления он может быть не герметично закрыт. Из-за этого возникают подтекания. Также предохранительный клапан может износиться со временем, поэтому при возникновении утечки нужно заменить испорченную деталь. После устранения неполадок можно продолжить эксплуатацию оборудования.

Можно также сделать несколько простых шагов, чтобы восстановить показатели давления.

Если повернуть красную деталь, то произойдет отсоединения красного клапана – в результате жидкость может проникнуть во внутреннюю часть. Если же еще больше его провернуть, то он встанет на место самостоятельно. Данные действия позволят увеличить и стабилизировать давление в системе. Если ничего не получилось и перепады слишком заметны, то нужно заменить деталь на новую.

Иногда так и не удается найти место протечки воды – в этом случае чаще всего вода утекает под пол. Однако бывают ситуации, когда напольное покрытие лежит сплошняком – самостоятельно устранить неполадки не получится, однако некоторые специализированные фирмы могут помочь поднять пол и исправить эту проблему.

Меры безопасности

Так как при проектировании автономных отопительных систем для экономии закладывают небольшой запас прочности, но даже небольшой скачок давления до 3 атм может привести к разгерметизации отдельных элементов или их соединения. Для того, чтобы сглаживать перепады давления из-за нестабильности работы насоса или изменения температурного показателя теплоносителя, в закрытую систему отопления следует установить расширительный бачок. В отличие от похожего устройства, которое используют в системе открытого типа, в этом случае нет сообщения с атмосферой. Одна или даже несколько стенок делают из упругого материала, за счет чего бачок играет роль демпфера во время гидроударов или скачков давления.

То, что установлен расширительный бачок, не всегда может дать гарантию на поддержание оптимального показателя давления.

В определенных случаях оно может даже превышать максимально допустимые значения:

При неправильном выборе емкости в качестве расширительного бачка.
Во время сбоев при работе циркулярного насоса.
Во время перегревания теплового носителя, и это бывает из-за нарушения в работе автоматической коробки котла.
Из-за неполного открытия арматуры для запора после проведения профилактических или ремонтных работ.
Из-за образования воздушной пробки (это может и спровоцировать рост давления, а может и падение).
Во время снижения пропускной способности грязевого фильтра из-за загрязненности.

Причины увеличение мощности

Неконтролируемый рост давления является аварийной ситуацией.

Может происходить по причине:

неисправна автоматика регулирования процесса подачи топлива;
котел работает в ручном режиме большого горения и не переведен на среднее или малое горение;
неисправность бака-аккумулятора;
неисправность крана на подпитке.

Основная причина, это перегрев теплоносителя. Что можно сделать?

Следует проверить работу котла и автоматики. При ручном режиме — уменьшить подачу топлива.
Если показания манометра критически высокие, слить часть воды до понижения показаний в рабочую зону. Далее проконтролировать показания.
Если неисправности котла не выявлены, проверить состояние бака-аккумулятора. Он принимает объем воды, увеличивающийся при нагреве. Если демпфирующая резиновая манжета бака повреждена, или в воздушной камере нет воздуха, он заполнится полностью водой. При нагреве, теплоносителю будет некуда вытесняться, и рост давления воды будет значительным.

Проверить бак просто. Нужно нажать ниппель в вентиле для наполнения бака воздухом. Если шипение воздуха отсутствует, то причина в потере давления воздуха. Если появилась вода, то повреждена мембрана.

Опасный рост мощности может привести к следующим последствиям:

повреждение элементов отопления, вплоть до разрыва;
перегреву воды, при появлении трещины в конструкции котла, произойдет мгновенное парообразование, с высвобождением энергии, равной по мощности взрыву;
необратимой деформации элементов котла, отопления и приведение их в непригодное состояние.

Перегретая вода, при резком снижении давления, мгновенно вскипает с образованием пара по всему объему. Давление мгновенно растет от парообразования, а это может привести к взрыву.

При высоком давлении и температуре воды выше 100 С нельзя резко сбрасывать мощность рядом с котлом. Нельзя заливать топку водой: от сильного перепада температуры возможно появление трещин.

Нужно принять меры к снижению температуры и плавному понижению давления, сливая теплоноситель малыми порциями в дальней точке от котла.

Если температура воды ниже 95 С, с поправкой на погрешность термометра, то давление снижается сбросом части воды из системы. В этом случае парообразование не произойдет.

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

разгерметизацией элементов системы или их соединений;
неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

появление микротрещин в теплообменнике из-за гидроударов;
заводской брак;
выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

https://youtube.com/watch?v=nV52-7Vu7DI

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
Перед циркуляционным насосом и после него.
На вводе магистрали отопления в здание или сооружение.
Перед регулятором давления и после него.
На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

Поддержание

Однажды настроенная и запущенная система отопления не может работать вечно: со временем характеристики ухудшаются, что приводит к некачественному обогреву помещений. Индикатором качества работы отопления и является давление, по его изменениям можно судить о проблемах.

Для обогрева с принудительной циркуляцией падение напора может быть вызвано следующими причинами:

протечки в контуре;
проблемы с насосами (неисправность, загрязнение, плохое электропитание);
повреждение мембраны расширительного бачка;
неисправность блока безопасности.

К повышению напора могут привести:

слишком высокая температура теплоносителя;
маленькое сечение трубопровода;
загрязнение фильтров или теплоносителя;
образование воздушных пробок;
неправильный режим работы насосов.

В системе отопления с естественной циркуляцией проблема повышения давления не стоит, но может иметь место его понижение, однако это является нормальным процессом.

Дело в том, что естественная циркуляция подразумевает саморегуляцию напора теплоносителя. Он движется по трубам благодаря разнице температур между обраткой и подачей: менее плотная горячая вода всплывает вверх. Соответственно, чем большая температура установлена на котле, тем больше напор. Но разница температур будет понижаться при прогреве помещений, поэтому с установлением нужной температуры воздуха в комнате давление упадёт.

Уравнение Навье — Стокса для вязких жидкостей

В более строгой формулировке линейная зависимость вязкого трения от изменения скорости движения жидкости называется уравнением Навье — Стокса. Оно учитывает сжимаемость жидкостей и газов и, в отличие от закона Ньютона, справедливо не только вблизи поверхности твёрдого тела, но и в каждой точке жидкости (у поверхности твёрдого тела в случае несжимаемой жидкости уравнение Навье — Стокса и закон Ньютона совпадают).

Любые газы, для которых выполняется условие сплошной среды, подчиняются и уравнению Навье — Стокса, т.е. являются ньютоновскими жидкостями.

Вязкость жидкости и газа обычно существенна при относительно малых скоростях, потому иногда говорят, что гидродинамика Эйлера — это частный (предельный) случай больших скоростей гидродинамики Навье — Стокса.

При малых скоростях в соответствии с законом вязкого трения Ньютона сила сопротивления тела пропорциональна скорости. При больших скоростях, когда вязкость перестаёт играть существенную роль, сопротивление тела пропорционально квадрату скорости (что впервые обнаружил и обосновал Ньютон).

Теплоноситель в статическом и динамическом состояниях

Теплоноситель любой системы отопления может находиться в двух состояниях:

неподвижном (статическом), когда отсутствует нагрев в гравитационной системе (отсутствует естественная циркуляция) или выключен циркуляционный насос в системе с принудительной циркуляцией;
подвижном (динамическом), вызываемом такими причинами: естественной циркуляцией теплоносителя, побуждаемой градиентом давления вследствие неравномерности прогрева рабочей жидкости вдоль контура гравитационной системы отопления;
принудительной циркуляцией теплоносителя, побуждаемой циркуляционным насосом;

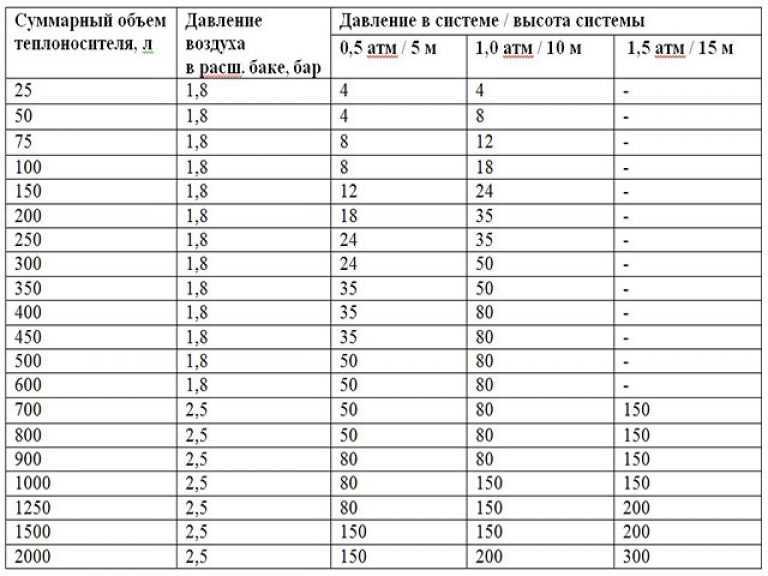

тепловым расширением теплоносителя, побуждающим его вытеснять воздух/газ из расширительных баков, занимая освободившиеся объемы.

Неподвижный теплоноситель оказывает на внутренние поверхности элементов системы только (гидро)статическое давление, изучаемое гидростатикой. Движущийся теплоноситель характеризуется (гидро)динамическим давлением, изучаемым гидродинамикой. Оно складывается из статической составляющей, затем части, определяемой тепловым расширением жидкости, наконец составляющей, создаваемой т.наз. скоростным напором движущейся жидкости. Далее, рассматривая движущийся нагретый теплоноситель, будем использовать термин рабочее (результирующее) давление.
