Давление в системе отопления многоквартирного дома

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

установке предохранительного клапана на оборудовании, для сброса лишнего напора;
проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.

Причины перепадов давления в отоплении многоквартирного дома

Как уже говорилось, рабочее давление зависит от этажности здания. Но не только. Вот ряд других причин, почему оно может меняться:

Насосы могут остановиться, если прекратится подача электроэнергии, или попросту сломаются.
Изношенность оборудования, снижение КПД насосов с возрастом.
Разгерметизация (утечка теплоносителя).
Зарастание просветов в трубах и радиаторах многоэтажки.
Рельеф, перепад высоты почвы, на которой стоит дом.
Температура в помещении, где располагается элеватор (в мороз давление растёт).
Самодеятельность жильцов, которые при замене элементов системы устанавливают диаметр труб больше или меньше расчетного.
Завоздушенность отопительных приборов.
Качество теплоносителя (в муниципальных домах он загрязнён, что вызывает повышение давления, если сравнивать его с теми же условиями для чистой воды).
В межсезонье перепады давления вызваны работами по опрессовыванию системы.

При испытаниях, нагрузку повышают примерно в 0,5 – 1,5 раза. Это необходимо, чтобы выявить и устранить дефекты сейчас, когда на улице ещё достаточно тепло, чтобы не пришлось пожинать более серьёзные последствия в лютый мороз.

Кроме того, проверку на герметичность проводят холодным теплоносителем, что менее проблематично в случае протечки, чем прорыв в разгар отопительного сезона, когда из трубы будет вырываться горячая вода.

Но существуют также гидроудары, не поддающиеся регулированию и контролю. Так что запас прочности должен значительно превышать расчётный показатель.

За состоянием системы в целом следят общедомовые манометры. Можно установить этот небольшой прибор и у себя в квартире. Врезку его осуществляют на входе в радиатор.

Параметры давления в батареях жилых домов

Функционирование отопительной системы многоквартирного дома требует соблюдения ряда технических параметров. Одним из них является рабочее давление теплоносителя в системе центрального отопления, которое поддерживается в течение отопительного сезона и считается основной характеристикой работоспособности обогревательного контура. От того, какое давление в батареях отопления, зависит эффективность обогрева квартир и безаварийная эксплуатация отопительного оборудования.

При отклонении рабочего давления в системе от параметров, регламентированных специальными нормами и СНиП, может произойти аварийное нарушение работы системы вплоть до разрушения трубопроводов стояка или радиаторов отопления в квартире. Поддержание его стабильного номинального значения позволяет доставлять горячий теплоноситель по всем квартирам практически с одинаковой температурой, полученной при нагреве воды в котельной.

Условия эксплуатации системы центрального отопления в многоэтажках и автономных отопительных частных застройках принципиально отличаются друг от друга.

Для центрального отопления усредненные условия следующие:

качество теплоносителя — низкое, с многочисленными примесями;
температура подачи теплоносителя — 120 0 С;
давление в системе — от 5 до 10 атм.

Для системы в частном доме условия несколько другие:

качество теплоносителя — хорошее, без примесей;
температура теплоносителя — 1000 С;
давление в системе — до 3 атм.

Факторы, влияющие на величину рабочего давления

Величина давления теплоносителя в многоэтажках зависит от множества обстоятельств, которые прямо или косвенно способствуют отклонению от номинального значения, предписанного нормами.

К ним можно отнести:

степень изношенности оборудования котельной;
удаление жилого дома от котельной;
расположение квартиры, на каком этаже и как далеко от стояка она находится. В квартире, находящейся даже рядом со стояком, в угловой комнате давление будет ниже, так как там чаще всего находится крайняя точка отопительного трубопровода;
размеры труб, самовольно установленных жильцами. Например, при установке в квартире трубы диаметром больше, чем у входного патрубка, общее давление в системе понизится, а при монтаже труб меньшего диаметра — повысится;
степень износа батарей отопления.

Рабочие характеристики батарей

Обилие различных радиаторов отопления, наводнивших современный рынок сантехники, буквально провоцирует потребителей на замену устаревшей морально чугунной теплотехники.

Критериями их выбора, в первую очередь, являются:

материал,
рабочее давление,
паспортная тепловая мощность,
внешний вид.

При этом совершенно не учитываются возможные сложности эксплуатации приобретаемого обогревательного устройства в составе непредсказуемой отечественной системы центрального отопления. Зарубежные производители красивых радиаторов из алюминия или стали совершенно не подстраховываются от гидравлических ударов, когда давление в батареях отопления подскакивает до 20−30 атм., коррозии внутренних полостей при выпущенной на полгода воде, от газообразования в алюминиевых радиаторах при протекании теплоносителя с примесями меди и резких перепадов температур. У них этих проблем просто нет, чего нельзя сказать о системах отопления наших многоэтажек.

Характеристики чугунных радиаторов

инертность к плохому качеству теплоносителя;
рабочее давление — 9 атм,, опрессовочное — 15 атм.;
выдерживают температуру теплоносителя 1200 С;
недостатки — боится гидроударов.

Характеристики стальных радиаторов

рабочее — до 10 атм.;
температура теплоносителя — до 1200 С;
хорошо регулируется термовентилем;
недостаток — коррозионно неустойчивы.

Характеристики алюминиевых радиаторов

рабочее — до 6 атм., но для усиленных конструкций — до 10 атм.;
хорошо регулируются термовентилем;
недостаток — подверженность электрохимической коррозии и газообразованию, что приводит к образованию воздушных пробок.

Характеристики биметаллических радиаторов

рабочее — до 20 атм., для усиленных конструкций — до 35 атм.;
неплохая коррозионностойкость;
температура теплоносителя — свыше 1200 С.

Это важно! Собираясь приобретать новые радиаторы, не стесняйтесь обращаться в свою структуру ЖКХ, чтобы точно узнать значения рабочего и испытательного давлений в вашем доме. Раз в год оно подается, более высокое, чем рабочее, для выяснения слабых мест в системе. Оно может оказаться выше разрешенного для вашего нового радиатора

Оно может оказаться выше разрешенного для вашего нового радиатора.

ActionTeaser.ru — тизерная реклама

santehkrug.ru

Почему поднимается давление в котле отопления

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

Воздушная пробка в системе

Тепловизор показывает пробку

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

неисправность оборудования;
запуск системы произведен с нарушениями;
отказ автоматики;
образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

заполнение контура ГВС осуществляется из верхней точки;
при запуске производится ускоренное заполнение системы водой;
перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
не произведен спуск воздуха из радиаторов после ремонта;
вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

Неисправности расширительного бачка

Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.

Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.

Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.

Другие причины повышения давления

В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.

Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.

Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.

Давление в закрытой системе отопления

Циркуляционный насос создает на расположенном за ним участке трубопровода повышенное давление, обеспечивая тем самым ряд преимуществ:

Максимальная длина контура становится фактически неограниченной (для контура с естественной циркуляцией – не более 30-ти м). Нужно только подобрать насос с достаточной мощностью и приборы с достаточной прочностью (в зоне с наивысшим давлением).
Можно использовать трубы меньшего диаметра.
Радиаторы можно подключить последовательно (однотрубная схема).
Если радиаторы подключены параллельно (двухтрубная схема), то с циркуляционным насосом распределение тепла в контуре будет более равномерным.
Поскольку теплоноситель движется быстрее, он не успевает сильно остывать, а значит котел работает в щадящем режиме.
Систему, оснащенную циркуляционным насосом, можно эксплуатировать в низкотемпературном режиме, что может потребоваться в период межсезонья. В термосифонной системе при таких условиях конвективный поток окажется недостаточно мощным, чтобы протолкнуть теплоноситель через все трубы и радиаторы.

Развиваемое циркуляционным насосом давление называется динамическим.

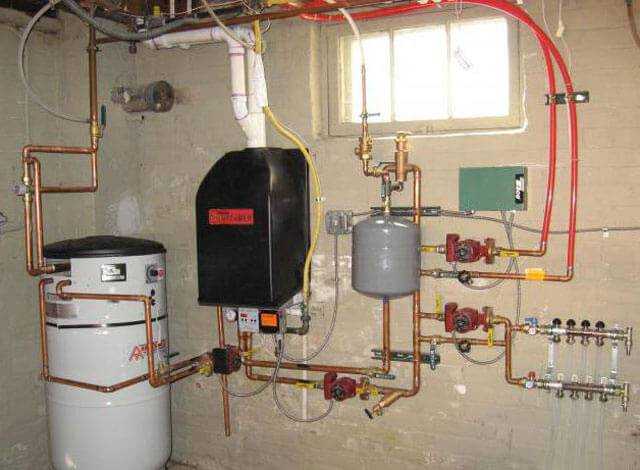

Закрытая система отопления

Очевидно, что оно должно соответствовать двум требованиям:

Быть не больше значения, указанного в инструкциях к котлу и другим приборам.
Иметь мощность, достаточную для преодоления гидравлического сопротивления отопительного контура, которое зависит от его продолжительности, конфигурации (однотрубная с последовательным подключением радиаторов или двухтрубная с параллельным), диаметров труб и скорости движения теплоносителя. Производить сложные расчеты, увязывающие все эти параметры, пользователю не нужно. Ему просто следует так отрегулировать мощность насоса, чтобы перепад температуры на подаче и обратке не был слишком большим – обычно 20 градусов.

В частных домах циркуляционные насосы обычно развивают такое давление, чтобы в сумме со статическим (которое никуда не девается) оно составляло 1,5 – 2,5 атм. По мере удаления от насоса динамическое давление, «съедаемое» гидравлическим сопротивлением контура, постепенно падает, оставаясь при этом достаточно высоким.

В таких условиях расширительный бак открытого типа пришлось бы поднимать слишком высоко – примерно на 10 м на каждую атмосферу, — иначе теплоноситель из него выплеснулся бы. Поэтому вместо открытого применяют герметичный мембранный расширительный бак с воздушной подушкой, а систему из-за этого называют закрытой.

В то время как в частных домах применяют узел подмеса, аналогичную функцию в централизованной системе выполняет элеваторный узел системы отопления. Принцип действия и схему подключения разберем в статье.

Перечень необходимых инструментов и порядок выполнения работ по монтажу системы отопления смотрите тут .

Причины нестабильного давления

В многоквартирном доме, особенно если он уже достаточно давно введен в эксплуатацию, жильцы часто начинают самовольную замену отопительных приборов. Это часто приводит к снижению давления, оттого невольными жертвами становятся все жильцы многоэтажного дома. Причин изменения показателей достаточно много:

Диаметр труб. При проектировании теплопровода был задан необходимый диаметр труб, чтобы обеспечить соответствующее давление. В результате самовольной замены труб на отдельных участках оно увеличивается (если замена произведена на трубы меньшего диаметра) или снижается (если диаметр труб больше).
Воздушные пробки. В процессе ремонтных работ или в результате химической реакции теплоносителя и отопительных приборов в системе может образоваться воздушная пробка. Она значительно затрудняет циркуляцию теплоносителя, в результате чего снижается нагрузка.
Износ отопительных приборов, трубопровода и запорной арматуры. С годами в процессе эксплуатации основные узлы трубопровода разрушаются. Кроме того, в отопительных приборах и трубах постоянно выполняется отложение накипи, мусора и прочих примесей. Это значительно ухудшает качество теплоносителя и снижает его нагрузку.
Аварийный случай. Если в результате износа оборудования или некачественно выполненных ремонтно-монтажных работ образовалась протечка теплоносителя, то нагрузка снижается.
Во время запуска системы. Чтобы наполнить все отопительные приборы теплоносителем, давление значительно превышает рабочее.

Засоренный трубопровод до и после очистки

Очень часто при проведении испытаний под действием повышенных нагрузок в изношенной системе образуются протечки. Поэтому прежде необходимо заменить ветхое оборудование и устранить явные поломки.

Перепады давления

Причин изменения давления достаточно много, для эффективного отопления их необходимо устранить. Это легче сделать для частного дома с автономной системой отопления, но некоторые мероприятия возможны и для многоэтажки:

При замене труб важно, чтобы новые трубы были такого же диаметра, как и старые. Правда, в условиях многоквартирного дома нельзя уследить за соседями сверху или снизу, остается надеяться на их благоразумие

В случае, если такое произошло, необходимо обратиться в организацию, отвечающую за эксплуатацию теплопровода. Они должны выяснить причины изменений.
На каждом отопительном радиаторе установлено приспособление для выпуска воздуха, называется оно краном Маевского. О завоздушенности говорит неравномерный нагрев радиатора, посторонние шумы и вибрация в системе. В этом случае необходимо открыть кран Маевского с помощью специального ключа или отвертки и выпустить воздух. С воздухом будет вытекать вода, поэтому нужно предварительно поставить емкость для нее. С помощью крана Маевского выпускается воздух из радиатора. Чтобы выпустить воздух из системы, в самой высокой её точке устраивается автоматический воздухоотводчик.
В случае износа оборудования необходимо заменить все старые батареи и проржавелую запорную арматуру. Также нужно промыть трубопровод, но для многоэтажного дома промывку выполняет организация, отвечающая за состояние отопительной системы в доме. Такие мероприятия помогут повысить давление.
Если произошел аварийный случай, необходимо срочно сообщить мастеру на участке, который перекроет подачу теплоносителя и выполнит ремонт трубопровода либо вызовет бригаду квалифицированных специалистов, в зависимости от масштабов происшествия.

Кран Маевского на радиаторе для спуска воздуха

Под действием высокой температуры пластиковые трубы могут несколько расширяться.

Способы расчета объема

Величину внутреннего пространства изготовленных согласно гост батарей можно определить двумя способами:

Заглянуть в техническую документацию и найти среди указанных характеристик нужную цифру. Далее необходимо провести простые математические операции.
Залить воду и измерить ее объем или вес.

Определяем объем с помощью документации

Начальные цифры можно взять, как из документации с техническими характеристиками, так и со специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться .

Этим определенным показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.

Расчет объема воды, которая может поместиться в отопительном устройстве, изготовленном согласно гост, предусматривает такие шаги:

Определение длины панельных радиаторов или алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
Определение объема воды на погонный метр. Для этого в таблице смотрят на такую характеристику, как межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
Перемножение полученных величин.

Этот метод довольно сложно использовать для трубчатых радиаторов и батарей, выполненных согласно индивидуальным потребностям.

Это потому, что для первых устройств производители используют различные, прошедшие проверку на гост, трубы. Они имеют разные диаметры, толщину стенок, а также длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. Их невозможно составить. Конечно, на помощь может прийти документация с техническими характеристиками, а также составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.

Что касается устройства отопления, изготовленного по желанию клиента, то для него может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.

Усредненные значения объема

Для примера взяты радиаторы с межосевым расстоянием 500 мм. Итак, объем таков:

1,7 л на каждую секцию рассчитанного на большое давление ЧМ-140;
1 л на каждую секцию этой же батареи, однако, нового образца;
0,25 л на каждые 10 см панельного устройства типа 11. Для конструкций с двумя и тремя рассчитанными на небольшое давление панелями этот показатель составляет 0,5 и 0,75 л на 10 см;
0,45 л на каждую легкую по весу секцию батарей из алюминия.
0,25 л на одну секцию биметаллического изготовляемого согласно гост радиатора.

Универсальный метод

Он подходит для любого типа нагревательного устройства с любым межосевым расстоянием. Для его реализации нужно запастись большим количеством воды и емкостью, объем которой является известным.

Измерение осуществляют так:

Устанавливают на два нижних отверстия. Можно было бы установить и третью заглушку на одно из верхних отверстий, однако лучше подождать. Это потому, что при наливании воды в одно отверстие, через другое должен выходить воздух.
Наливают воду до тех пор, пока она не начнет вытекать из второго свободного отверстия.
Ставят заглушку на этом отверстии и медленно заливают воду до тех пор, пока вся батарея не будет полностью заполнена. Во время наливания подсчитывают количество вылитых емкостей. Это можно делать и во время спускания воды из радиатора. Правда, придется спускать воду в ведро или что-то другое и потом ее выливать.

(1 голосов, рейтинг:5,00 из 5)

Чаще всего расчет объема теплоносителя в системе отопления необходим или при ее замене, или при реконструкции. Наиболее простой способ его проведения — использование расчетных таблиц. Их можно найти в специализированных справочных изданиях. Согласно содержащейся в них информации:

секция радиатора из алюминия содержит 0,45 литра теплоносителя;
секция новой/старой чугунной батареи — 1/1,75 литра;
погонный метр 15-тимиллиметровой/32-хмиллиметровой трубы — 0,177/0,8 литра.

Нормы и требования

В современных многоквартирных домах может быть несколько видов отопления:

иметь централизованное подключение от пользователей;
иметь собственную котельную и источник тепла, что в дальнейшем приводит к его раздаче потребителю;
квартира может быть оборудована собственным автономным источником отопления – газовым, электрическим котлом.

Если речь идет об основном показателе давления в доме, таком как «хрущевка», то зачастую уровень давления в идеальных условиях находится в пределах 6-9 атм. Практика показывает, что с выработкой ресурса эффективность системы отопления резко снижается. На данный момент, несмотря на то, что вмешательство в систему отопления категорически запрещено, самостоятельные работы, ремонт или замена радиаторов и труб, уменьшение номинального диаметра труб из-за ржавчины и отложений – давление может упасть до 1-3 атм. Конечно, это видно по температуре нагревательных приборов, которая опускается до 30-40 градусов.

Типы давления в системах отопления

В зависимости от действующего принципа движения теплоносителя в теплопроводе контура, в системах отопления главную роль выполняет статическое или динамическое давление.

Статическое давление, называемое также гравитационным, развивается из-за силы притяжения нашей планеты. Чем выше поднимается вода по контуру, тем сильнее ее вес давит на стенки труб.

При подъеме теплоносителя на высоту 10 метров статическое давление составит 1 бар (0,981 атмосферу). На статическое давление рассчитана открытая отопительная система, наибольшая его величина – порядка 1,52 бара (1,5 атмосферы).

Вода в контурах отопления гравитационного типа движется за счет разницы плотностей нагретой и остывшей воды. При установке котла ниже приборов отопления циркуляционный напор увеличивается. Схемы отопления с естественным движением теплоносителя отличаются небольшим давлением. Его избыток вместе с излишком теплоносителя сбрасывается через открытую поверхность расширительного бака. Напора гравитационной системы должно хватать на течение теплоносителя по трубопроводу, преодоление поворотов и вертикальных участков. Для того чтобы снизить сопротивление трубопровода, увеличивают диаметр труб.

Устраиваемые сейчас отопительные системы принудительного типа оборудуют закрытым расширительным бачком, обеспечивающим пространство теплоносителю в период его расширения при нагреве. Расширительный бак в контуре насосного отопления расценивается как точка отсчета, в которой развиваемое насосом давление изменяет нагнетательное значение на всасывающее. В насосные отопительные системы с закрытым бачком в обязательном порядке включают предохранительный клапан давления, нормализующий значение посредством сброса излишка теплоносителя в канализацию. Устройство отопления гравитационного типа. Открытый расширительный бачок. Прокладка труб большого диаметра. Использование циркуляционнного насоса. Сокращение диаметров применяемых трубГерметичный расширительный бачок. Расширительный бак как точка отсчета. Устройства для контроля и регулировки

Динамическое давление в отопительном контуре развивается искусственным путем – применением электронасоса. Как правило, на динамическое давление рассчитаны закрытые системы отопления, контур которых образован трубами значительно меньшего диаметра, чем в открытых отопительных системах.

Нормальное значение динамического давления в системе отопления закрытого типа – 2,4 бара или 2,36 атмосферы.

Чем опасна жесткая вода

Качество заливаемой в контур воды напрямую влияет на состояние поверхности труб и структурных элементов отопительного котла. При использовании жесткой воды с высоким содержанием минералов и солей в процессе нагрева будет образовываться большое количество накипи и осадка. Они, в свою очередь, будут засорять всю систему отопления, что в конечном итоге приведет к росту давления в трубах и батареях.

В идеале, желательно заливать в контур чистую воду без солей и примесей. В противном случае, отопительный котел, а иногда и всю систему целиком, необходимо регулярно прочищать. В случае с дорогостоящим газовым оборудованием не стоит браться за такую работу самостоятельно – ее стоит доверить профессионалам. Они смогут аккуратно отключить теплообменник и промоют его особыми реагентами.

Промывка всей системы, загрязненной жесткой водой, тоже является прерогативой профессионалов.
