Что такое паровое отопление

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Что это такое и чем отличается от самых обычных гидравлических систем

Большинство людей думают что паровое и водяная система отопления — это все то же самое. Это неправильное суждение. При паровом отоплении тоже есть батареи и трубы, есть котел. Однако по трубам двигается не вода, а пар перегретый. Котел требуется полностью другой. Его функция испарить воду, а не просто подогреть ее до конкретной температуры, исходя из этого, мощность его на порядок выше, также как и требования к надежности.

Несколько паровых котлов

Детали системы

При паровом отоплении по трубопроводу передвигается пар перегретый. Его температура — от 130°C до 200°C. Такие температуры налагают специальные требования на детали системы. Самое первое, трубы. Это только трубы из металла — стальные или медные. Причем они обязаны быть без шва, с толстой стенкой.

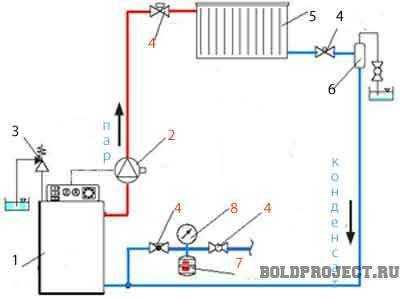

Очень простая схема парового теплоснабжения

Второе, отопительные приборы. Подойдут только чугунные, регистры или труба с оребрением. Чугунные при подобных условиях менее хорошие — в нагретом состоянии от контакта с холодной жидкостью они могут лопнуть. Намного надежнее в данном плане регистры из труб, змеевики или труба с прикрепленными к ней ребрами — устройство для обогрева помещения конвекторного типа. Сталь более терпима к попаданию холодной воды на ее разогретую поверхность.

Служебный срок и сфера использования

Но не нужно думать, что система из стали парового теплоснабжения будет служить слишком долго. В ней двигается очень горячий и мокрый пар. А это — оптимальные условия для коррозии стали. Детали системы быстро выходят и строя. В большинстве случаев они лопаются в самых изъеденных ржавчиной местах. Это при том что в середине под давлением находится пар с температурой выше сотри градусов, опасность объяснима.

Структурная схема котла для парового теплоснабжения

Потому паровое теплоснабжение признано опасным и запрещено для обогревания общественных мест и высотных домов. Оно еще применяется в некоторых приватных домах или для обогревания помещений на производстве. На производстве оно очень мало, если пар — производная тех. процесса. В приватизированных домах паровое теплоснабжение используется в основном в домах сезонного проживания — на дачах. Все в виду того, что оно хорошо переносит замороженную продукцию — воды в системе мало и она не может напакостить, а еще из-за его экономности на стадии устройства (в сравнении с гидравлическими системами) и большой скоростью прогрева помещений.

Особенности устройства парового отопления в частном доме

Паровое отопление не отличается сложностью схемы. Собрать её возможно своими руками, но рекомендуют обратиться за помощью к специалистам. Обогрев паром экономичен, не требует высоких затрат при монтаже, система проста в эксплуатации. Температура воздуха повышается в течение нескольких минут. Котлу не требуется много времени для разогрева.

Отопительная система не размораживается, что важно, если используют обогрев в зимнее время не каждый день. Паровое отопление разрешено устанавливать только в частных домах

В многоквартирных домах используют водяной обогрев. Как собрать магистраль? Какую схему использовать?

Преимущества и недостатки парового отопления

Паровая система отопления работает на:

Газу;
Угле;
Дровах.

В целом, это оборудование, как и любое другое, обладает своими плюсами и минусами, которые нужно учитывать при желании обустроить свое жилье теплом и комфортными условиями пребывания. К достоинствам относят следующие качества.

Доступная цена, что актуально для многих потребителей.
Низкий показатель теплопотери, что делает технологию высоко экономичной и позволяет снижать затраты на обогрев помещений.
Высокий уровень теплоотдачи, что позволяет оперативно обогревать даже большие здания.

Есть и недостатки.

Сильная шумность при функционировании котла, во время заполнения труб и радиаторов паром. Решить проблему можно, если котельная установка будет размещена в специальной комнате, а трубы покрыты шумоизоляционным материалом.
Высокая температура батарей. Это может стать причиной ожогов. Предотвратить такие последствия помогут декоративные решетки из сырья, устойчивого перед нагревом.
Отсутствует плавная регулировка температуры, а потому, чтобы остудить воздух в комнатах нужно отключить всю систему. Решение – выбор современных котлов, снабженных всеми необходимыми функциями.
Низкая безопасность. Решение – выбор качественного котельного оборудования, заказ проектирования системы у специалистов, имеющих опыт в такой сфере деятельности.

Виды систем парового теплоснабжения

По методу устройства отличают паровое теплоснабжение 2-ух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат течет в специализированную приемную трубу, которая заведена на подходящий вход кота. Она уложена с меньшим уклоном, так что конденсат двигается по системе самостоятельно.

Схемы открытой и закрытой системы парового теплоснабжения

В разомкнутой системе конденсат скапливается в специализированную емкость. При ее заполнении он подается в котел с помощью насоса. Не считая разного построения системы применяется еще и самые разнообразные паровые котлы — они не все как правило будут работать в замкнутых системах.

Вообще, есть системы парового теплоснабжения с давлением, близким к атмосферному либо даже с более невысоким. Подобные конструкции называются вакуумно-паровыми. Чем симпатичная данная установка? Тем что при невысоком давлении температура кипения воды уменьшается и система имеет более подходящую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — стали причиной тому, что данные схемы почти что не встречаются.

Более популярно паровое теплоснабжение с меньшим давлением. Присущие паровые котлы домашнего применения могут создавать давление не выше 6 атм (при давлении более 7 атм применение оборудование просит разрешения).

Типы разводки

По типу разводки паровое теплоснабжение бывает:

С верхней разводкой (паропровод находится под поверхностью потолка, от него вниз идут трубы к отопительным приборам, внизу ложится конденсатопровод). Данная схема реализовывается большого труда не составит, так как горячий пар двигается по одним трубам, остывший конденсат — по иным, система стабильна.

Схема парового теплоснабжения с верхней разводкой

При укладывании паропровод делают с меньшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Выбор котла

Паровые котлы как правило будут работать на всех типах топлива — газе, жидком и твёрдом топливе. Не считая выбора топлива нужно правильно выбрать мощность парового котла. Она устанавливается в зависимости от площади, которую понадобится обогревать:

до 200 м2 — 25 кВт;
от 200 м2 до 300 м2 — 30 кВт;
от 300 м2 до 600 м2 — 35-60 кВт.

В общем и целом способ расчета обычный — на 10 метров квадратных берут 1 кВт мощности. Данное правило правильно для домов с потолочной высотой 2,5-2,7 м. Дальше следует выбор определенной модели. Во время покупки обращайте на наличие сертификата качества — оборудование небезопасное и должно быть протестировано.

Какие применить трубы

Температуры при паровом отоплении хорошо переносить могут только металлы. Наиболее недорогой вариант — стальные. Однако для их соединения требуется сварка. Возможно также применение соединений с резьбой. Этот вариант недорогой, но недолговечный: сталь в мокрой обстановке быстро корродирует.

Трубы из меди хотя-бы не корродируют

Намного долговечные цинковые и трубы из нержавейки, но их стоимость абсолютно не застенчивая. Зато соединение — резьбовое. Еще вариант — трубы из меди. Их можно лишь паять, стоят они не дешево, однако не покрываются ржавчиной. Из-за более большой проводимости тепла они еще намного эффективнее передают тепло. Так что система такого типа отопления будет супер-эффектной, но и очень горячей.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

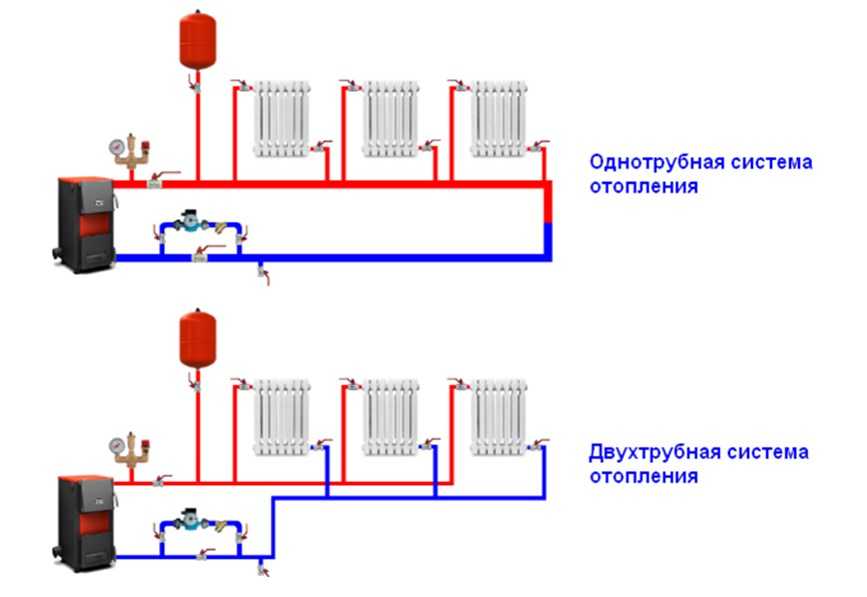

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

котел;
бойлер (для двухконтурной системы);
радиаторы;
насос;
расширительный бак;
запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

топку (камера сжигания топлива);
испарительные трубы;
экономайзер (теплообменник для подогрева воды за счет уходящих газов);
барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Принцип работы парового отопления

Работу подобной отопительной системы можно описать примерно так: есть специальный котел, в котором вода под высоким давлением нагревается до температуры кипения. В результате образуется пар, поступающий посредством магистралей непосредственно в отопительные радиаторы. Когда он полностью отдает тепло, то возвращается обратно в виде конденсата. Стоит отметить, что в такой системе горячий пар выдавливает воздух. Температура радиаторов может достигать 100о С, да и это не предел.

Основные преимущества.

Рассмотрим достоинства парового отопления:

В теплообменнике не теряется тепло. Пар аккумулирует тепло, поэтому для такой системы нужны небольшие трубы.
С помощью такого отопления можно рекордно быстро отопить необходимое вам здание, так как имеет место малая инерционность.
Паровой котел, используемый в системе, накапливает пар.

Это все, конечно, хорошо, но система парового отопления имеет и некоторые недостатки. Так, срок ее эксплуатации довольно короткий. Более того, теплоотдающая поверхность при работе разогревается до высокой температуры.

Прикоснувшись к ней, вы можете получить серьезный ожог.

Какие существуют виды парового отопления

Существует несколько классификаций отопления, которые зависят от ряда принципов и аспектов применения. Так, по способу возвращения конденсата обратно в котел системы отопления бывают:

Закрытые, в которых конденсат сразу направляется в отопительный котел.
Открытые, где он сначала скапливается в специальном резервуаре.

Идем дальше. В зависимости от количества контуров отопление может быть:

Одноконтурным, предназначенным исключительно для обогрева здания.
Двухконтурным, способным, помимо этого, обеспечить и нагрев воды для хозяйственных нужд.

Наконец, паровые системы могут отличаться по способу разводки, которая может быть:

Нижней.
Верхней.

Сама разводка выбирается на основании функциональных особенностей сооружения и типа используемых труб.

Как выбрать отопительный котел

Котел является основой системы, его ядром. Должным образом он будет функционировать только тогда, когда его подберут в соответствии с особенностями отапливаемого помещения. Иными словами, отопительный котел должен обладать достаточной мощностью для того, чтобы обогревать нужное помещение. Для помощи с этим мы привели следующие показатели:

Для здания с площадью до трехсот метров необходимая мощность — 30 киловатт.
До шестисот метров — 60 киловатт.
До тысячи двухсот метров — 80-100 киловатт.

Кроме того, паровое отопление в частном доме может питаться от различных типов топлива:

Твердого.
Жидкого.
Комбинации.
Газа.

Самая главная роль в устройстве отопительного котла отведена барабану, к которому и крепятся все соответствующие датчики, трубопровод и так далее. Помимо этого, котел может быть водотрубным и газотрубным.

Какие трубы подойдут нам больше всего.

В данном случае все будет зависеть преимущественно от ваших желаний и предпочтений. Классифицируют такие трубы в зависимости от материала, использованного для изготовления.

Стальной трубопровод. При его установке понадобится сварочное оборудование. Отличается хорошей устойчивостью и прочностью, но вместе с тем имеет существенный минус — со временем его поверхность покрывается коррозией.
Трубопровод из меди. Также достаточно надежен, прекрасно показал себя в таких трубопроводах, где теплоноситель циркулирует под большим давлением и высокой температурой. Для того чтобы монтировать подобную систему, нужно будет воспользоваться методом пайки. Есть у нее и недостатки. Так, оборудовать дом медным трубопроводом будет очень дорого, именно поэтому он встречается преимущественно в дорогих роскошных особняках.
Оцинкованный и нержавеющий трубопровод.

В отличие от первого варианта, данная система магистралей крайне устойчива к возникновению ржавчины. Соединение осуществляется с помощью резьбы. Единственным минусом, как и в случае с медью, можно считать высокую стоимость рабочих материалов.

Особенности монтажа.

Если вы планируете заняться монтажом системы отопления, то в первую очередь должны определиться с материалом, из которого будут сделаны трубы. Более того, для максимально успешного монтажа необходимо учесть следующие аспекты:

Число имеющихся переходников.
Общая длина трубопровода.

Собственно, вот мы и рассмотрели, что собой представляет паровое отопление в частном доме.

Паровое отопление своими руками

Обустройство парового отопления состоит из двух этапов – проектировки и собственно установки.

Этап 1. Проектирование системы

Проектирование системы

Еще раз напоминаем об особенностях использования пара в качестве теплоносителя – это высокая температура трубопровода и радиаторов, а также повышенная аварийность. Когда все за и против взвешены, можно начинать работу. Вначале создается проект будущей системы.

Котел

Котел дровяной

Вначале определяется требуемая мощность теплового генератора. При этом учитывается площадь дома – если она не превышает 200 м², то вполне достаточно прибора мощностью в 25 кВт, но если она колеблется между 200 м² и 300 м², то потребуются минимум 30 кВт. Исходя из этой информации, подбирается котел. При покупке следует учитывать приведенные ниже факторы:

тип топлива, которое будет использоваться;
возможность нагрева воды для бытовых нужд.

Отопительная схема

Двухпроводная система с верхней разводкой

Однопроводная система с нижней разводкой

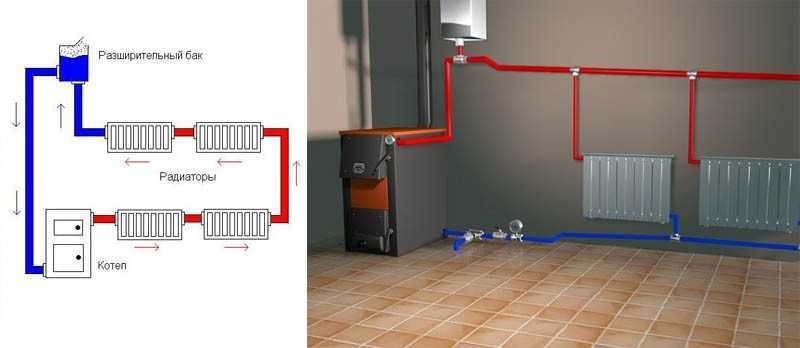

Схема открытой системы отопления

Со схемой также нужно определиться заранее. Выбор того или иного варианта зависит от:

месторасположения котла;
площади обогреваемого помещения;
условий для установки отопительных приборов;
необходимого количества этих приборов.

Словом, это достаточно сложный выбор, в котором поможет приведенный ниже видеоматериал.

Трубы

Для парового отопления недопустимо применение обычных сантехнических труб ввиду высокой температуры всей системы

По этой причине выбору труб следует уделить большое внимание, пускай он и небольшой

Медные трубы характеризуются отличной теплопроводностью и высокой стоимостью. Монтаж осуществляется посредством пайки.

Медные трубы
Преимуществом стальных труб считается устойчивость к агрессивным средам и механическому воздействию, недостатком – подверженность коррозии. Для их установки требуется сварочный аппарат.

Стальные трубы
Оцинкованные изделия сочетают в себе положительные качества предыдущих – они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.

Оцинкованные изделия

С целью облегчения монтажных работ на этапе проектировки нужно определить:

месторасположение радиаторов;
длину трубопровода;
места установки распределителей, разветвлений магистрали, переходников и проч.

Цена вопроса

После составления проекта определяются будущие затраты. Трудно сказать, во сколько обойдется оборудование подобной системы, без привязки к отопительным приборам, объемам работ и конкретным условиям. Отметим лишь, что, по мнению экспертов, паровое отопление в любом случае обойдется дешевле обычного водяного.

Этап 2. Монтажные работы

Шаг 1. Вначале на основании эскиза чертится точная схема разводки.

Схема разводки отопления

Шаг 2. Далее устанавливаются радиаторы. Их рекомендуется размещать под окнами – это позволит не только обогреть стекло, но и предотвратить запотевание и, как следствие, смещение «точки росы».

Подключение многосекционного радиатора

Установка радиатора отопления

Далее устанавливаются радиаторы

Шаг 3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов. Еще один важный момент: бак нужно установить в наивысшей точке отопительной системы.

Крепление расширительного бака

Он может быть закрытым и открытым, с переливом и без него.

Шаг 4. Производится установка трубопроводов. Это происходит следующим образом: труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным образом подводится от первого радиатора ко второму, затем от второго к третьему и т. д.

Шаг 5. Контур замыкается, то есть подводится к началу – теплогенератору

Важно, чтобы котел был оборудован фильтром и (при необходимости) циркуляционным насосом

Вихревой теплогенератор

Шаг 6. Далее нужно установить сам котел. Довольно часто к загородным домам примыкают автомобильные гаражи. Отопительный прибор можно установить в одном из таких гаражей.

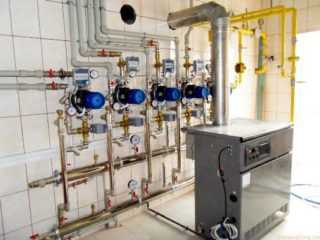

Монтаж отопительного котла

В таком случае установка теплогенератора ничем не отличается от аналогичной процедуры в жилом помещении. При этом узел залива/слива можно оборудовать на любом участке магистрали. Данный узел необходим для слива теплоносителя по окончании отопительного сезона или же перед ремонтом системы.

Шаг 7. Проводится тестирование всех отопительных приборов. Если они новые, то для пробного запуска желательно пригласить специалиста.

Достоинства и недостатки

Использовать паровое отопление можно лишь в исключительных случаях. При этом нужно учитывать некоторые плюсы и минусы оборудования. К положительным качествам можно отнести:

Эффективность и оперативность теплоотдачи. Через несколько минут с момента запуска прибора происходит обогрев помещения.
Система способна отдавать при образовании пара КПД более 2300 кДж, в то время как обычный водяной котёл при остывании всего 100 кДж.
Не требует обустройства специальных радиаторов: можно обойтись с помощью нескольких трубок.

Запрещено использование оборудования в многоквартирных домах

Минусов больше, и они достаточно серьезные.

Оборудование запрещено для использования в общественных помещениях и многоквартирных домах. Это связано с тем, что при неправильном обращении велик риск взрыва.
Из-за быстрого нагрева происходит слишком активная циркуляция теплого воздуха в помещении, что уничтожает всю влагу и поднимает пыль.
Элементы системы нагреваются до критических температур, поэтому считаются травмоопасными и требуют специальной отделки.
Подходит не для всех видов отделки в помещении. Большинство современных строительных материалов легко поддаются деформации под воздействием высоких температур.
Отсутствует возможность регулировать теплоотдачу. Чтобы сделать в помещении комфортную температуру, необходимо дополнительно обустраивать ветки отопления и включать их по мере необходимости.
Во время нагрева пара создается сильный шум, который невыносим для домашних условий.
Наблюдаются постоянные колебания температуры в комнате, так как в системе устроена автоматика, которая по мере нагрева отключает рабочий механизм.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

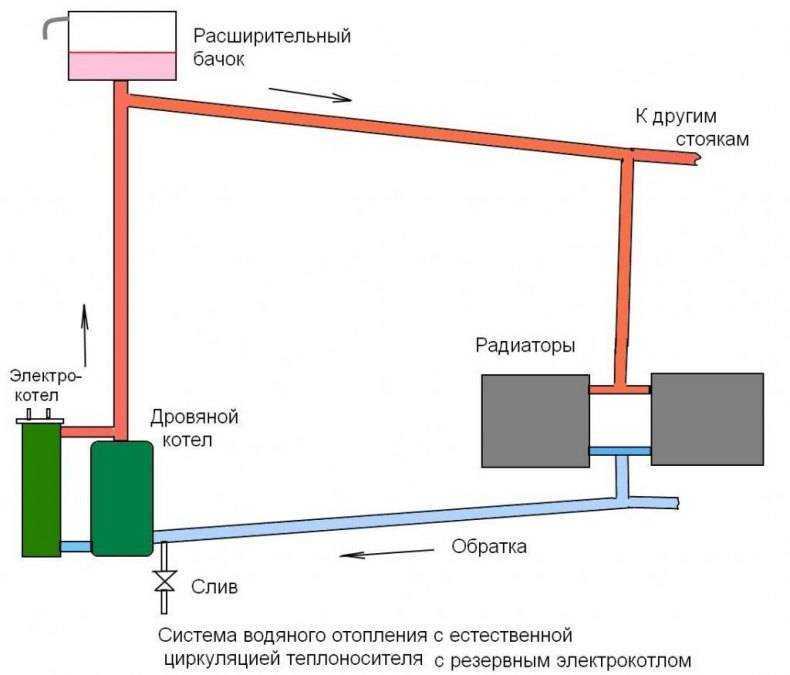

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

Быстрое распределение горячей воды по всей магистрали;
Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Плюсы и минусы

Паровое теплоснабжение — не достаточно популярное, но оно имеет как позитивные, так и негативные факторы. Причем плюсы довольно значительны:

Большая эффективность обогревания. А дело все в том, что пар в системе не просто нагревает до какой-то температуры отопительные приборы и трубы. Из-за большой температурные разницы он конденсируется. А при конденсации 1 литр пара отдает 2300 кДж тепла. В то время как при остывании того же количества воды на 50°C отдается только 100 кДж. Потому для обогревания помещения требуется очень минимальное количество отопительных приборов. В большинстве случаев достаточно некоторого количества труб.
Так как паровое теплоснабжение — система маленькая, она содержит малую инерционность. Разогреваться помещение начинает буквально через пару минут после пуска котла.

Пар в отопительных приборах конденсируется, Течет вниз, потом отводится через специализированный провод труб

Минусы паровых систем обогрева еще более потрясающие:

Высокая температура пара приводит к нагреву всех компонентов системы до 100°C и выше. Это приводит к следующим последствиям:

очень энергичной воздушной циркуляции в помещении, что неуютно, а, иногда, и вредно (при аллергические реакции на пыль);
воздух в помещении пересыхает;
горячие детали системы травмоопасны и их нужно закрывать, причем и трубы тоже;
не все материалы для строительства хорошо переносят долгий нагрев до подобных температур, потому выбор материалов для отделки очень ограниченный (по существу это только штукатурка на основе цемента с дальнейшей окраской термоустойчивыми красками).

Обычное паровое теплоснабжение имеет очень небольшие возможности по регулировке отдачи тепла. Есть единственный способ менять температуру — выполнить несколько параллельных веток и включать их если для этого есть необходимость. Второй способ — отключать котел во время перегрева и включать после того, как помещение остынет. Данным процессом управляет автоматика, но подобный вариант далеко не самый удобный, так как наблюдаются частые температурного колебания.
Система шумная. Во время движения пар довольно сильно шумит. В производственных цехах это не сильно мешает, а в приватном доме может быть трудностью.

Как можно заметить, паровое теплоснабжение — плохой выбор, хотя и довольно дешевый в оборудовании.
