Теплоаккумулятор для отопления

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

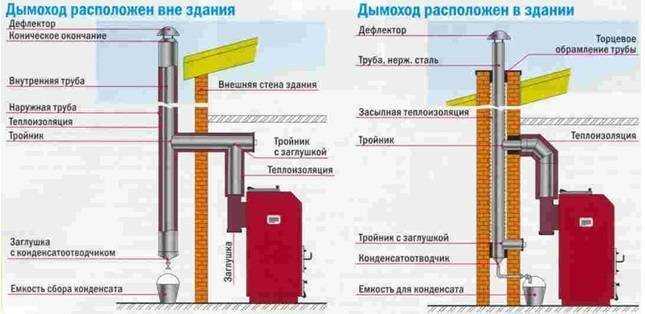

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

  • В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
  • Удаление продуктов горения, случайно попавших в помещение.

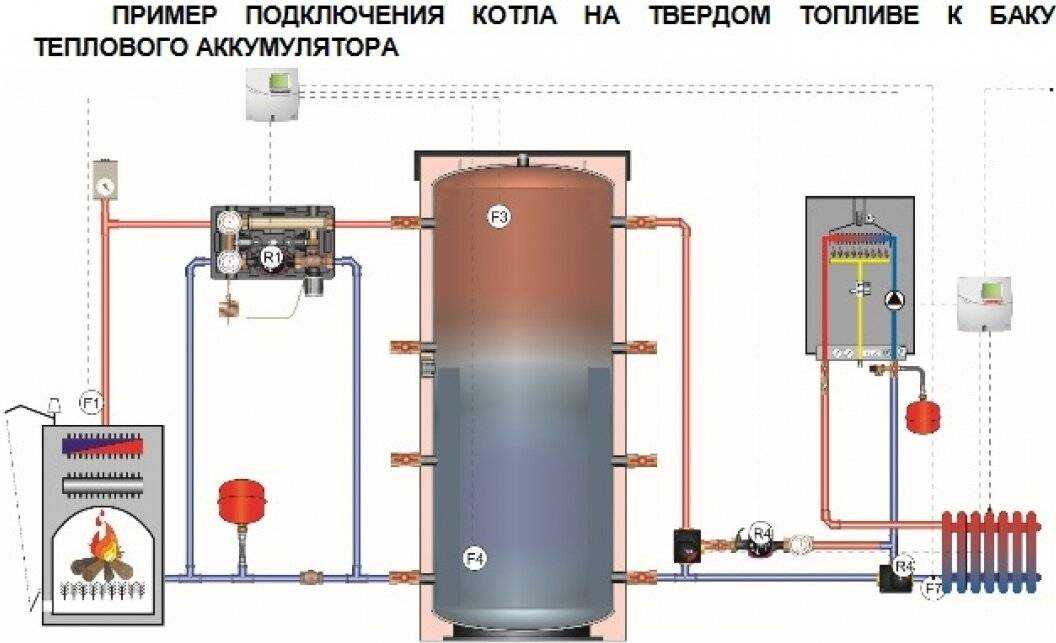

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

  1. Изделие освободить от заводской упаковки.
  2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
  3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
  4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
  5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
  6. Подключить котел к системе отопления по выбранной схеме.

Функциональные особенности теплоаккумулятора

Аккумуляторный отопительный бак внешне представляет собой высокую емкость цилиндрической или квадратной формы, оснащенную несколькими патрубками, расположенными на разном уровне. Объем такого резервуара может составлять от 20 до 3000 литров, однако наиболее распространенными образцами являются модели от 0,3 до 2 м³.Функциональность такого оборудования является действительно высокой и отличается следующими признаками:

  • конструкция может быть оснащена большим числом патрубков (от четырех до нескольких десятков). Влияет на это, в первую очередь, то, какой конфигурацией обладает система отопления с теплоаккумулятором, а также то, сколько контуров в ней имеется;
  • это оборудование можно оснастить теплоизоляцией, которой может выступать такие традиционные материалы, как минеральная вата или вспененный полиуретан. При этом правильнее будет изолировать бак даже в том случае, если он располагается в отапливаемом помещении, поскольку это позволит избежать непредвиденных потерь тепла;
  • материалом для изготовления стенок теплового аккумулятора своими руками могут послужить такие элементы, как черная или нержавеющая сталь. Второй материал обеспечит оборудованию более долгий срок службы, однако приобрести его будет дороже;
  • существует возможность разделения конструкции бака на сообщающиеся сегменты, отделенные друг от друга расположенными горизонтально перегородками. Данная мера позволяет теплоносителю иметь примерно одинаковую температуру в той или иной части механизма;
  • бак может быть оснащен особыми фланцами, предназначенными для установки ТЭНов (трубчатых электронагревателей). Их использование может допускать возможность того, что весь аппарат будет функционировать по принципу электрического котла;
  • в том случае, если оборудуется теплоаккумулятор с теплообменником, емкость аккумулятора может выполнять функцию приготовления горячей воды, пригодной дл питья. При этом теплообменник в этом случае может быть как обычным проточным пластинчатым, так и накопительным баком внутри резервуара. Так или иначе, расчет теплоаккумулятора для отопления не предусматривает большие затраты на нагрев воды для этих целей;
  • снизу агрегата может находиться еще один теплообменник, предназначенный для установки коллектора солнечного тепла. Монтируется он внизу системы потому, что эффективную теплоотдачу можно обеспечить даже при условии, если производительность коллектора будет невысокой, к примеру, в вечернее время.

Что он собой представляет

Все намного проще, чем может показаться на первый взгляд.

Конструкция ТА (теплового аккумулятора) не сложная, чаще всего это хорошо утепленный стальной бак.

В чем состоит его основная функция?

Это аккумулирование тепловой энергии, которая поступает из котла в избыточном количестве (какой должна быть температура теплоносителя в системе отопления).

Носителем тепла в данном случае является обычная проточная жидкая субстанция.

После того, как в твердотопливном котле полностью прогорит топливо, накопившееся тепло продолжает поступать в батареи отопления.

Время обогрева, напрямую, зависит от величины буферного резервуара.

Иногда, люди не осведомленные в данном вопросе, путают терморегуляторы котлов отопления с теплоаккумуляторами.

Запомните!
Терморегуляторы устанавливают для регулирования расхода энергии на нужды отопления, а так же для гарантии безопасной эксплуатации оборудования.

В устройстве ТА, иногда, используют дополнительные элементы, а именно – ТЭНы и змеевики.

Эти составляющие позволяют накапливать тепло от различных источников, а именно:

  • ветрогенератора,
  • солнечного коллектора,
  • твердотопливного котла.

Если вы хотите добиться максимального эффекта, то котел должен функционировать в режиме оптимального горения.

Но система не всегда испытывает потребность в большом количестве тепла. Как раз для этих целей и используют буферную емкость отопительной магистрали.

Так удается, значительно, продлить время работы оборудования и значительно снизить расходы на отопление жилища.

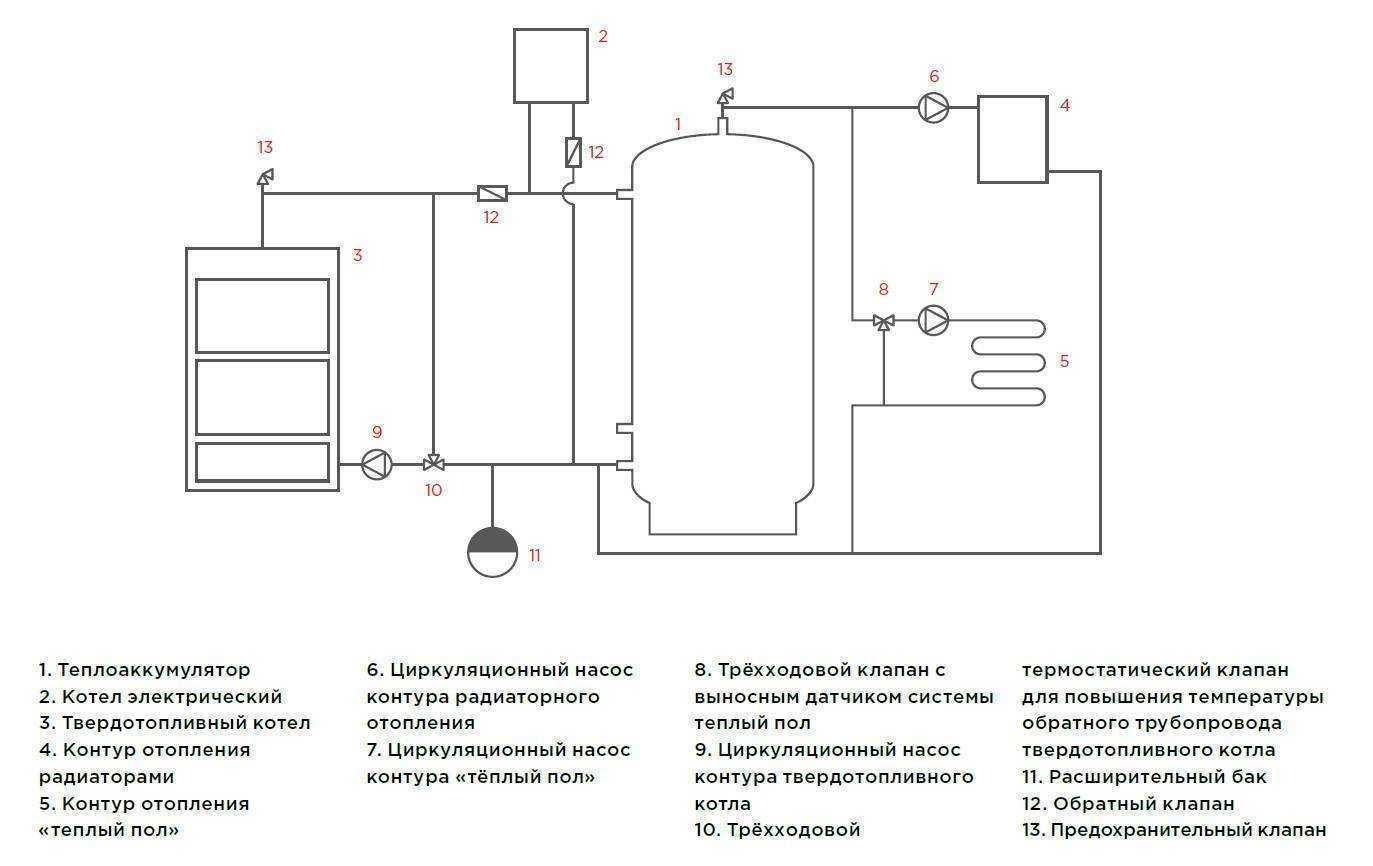

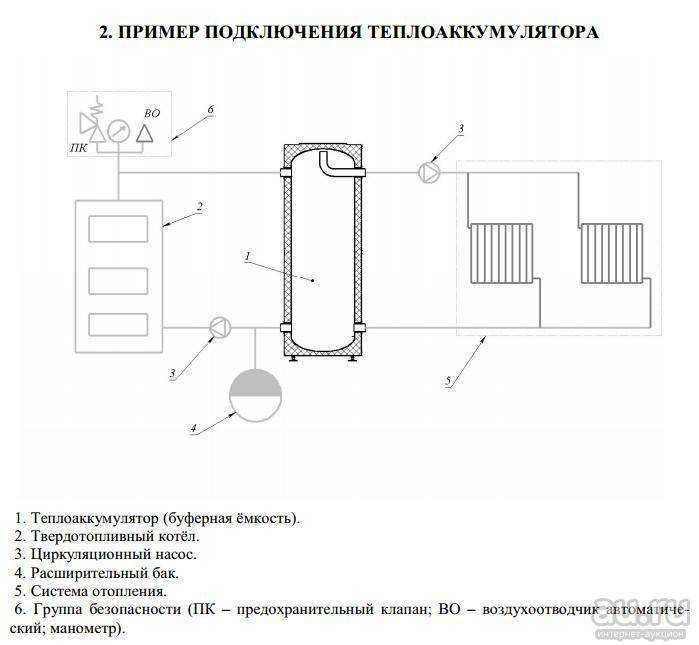

Схемы подключения теплоаккумулятора

Вид схемы подключения зависит от устройства теплового аккумулятора, количества теплогенераторов и контуров потребления. Простейшая схема имеет следующий вид:

Подача теплоносителя из теплогенератора подключается к верхнему патрубку емкости, обратный трубопровод – к нижнему патрубку. К противоположным патрубкам присоединяются контуры потребления. При наличии двух патрубков со стороны потребления к ним подключаются распределительные коллекторы, при наличии системы патрубков – потребители подключаются напрямую (изображено на схеме). Подключение всех линий производится через арматуру с разъемными соединениями – чаще всего через шаровые краны со сгоном типа Американка.

Следует отметить, что при наличии в ТА одного или большего числа теплообменников происходит полное гидравлическое разделение системы потребления и котельной.

В этом случае обязательна установка группы безопасности и расширительного бака мембранного типа с каждой стороны – в системе потребления и в обвязке котельной. При этом расчет объема мембранного расширительного бака для каждой стороны производится отдельно.

При отсутствии теплообменника в аппарате теплоаккумулятор работает в прямом режиме гидравлической стрелки. При этом эффективность аккумулирования тепла несколько снижается, вместо группы безопасности достаточно установить на ТА воздухоотводчик. При наличии в устройстве теплообменников выполняется полное разделение гидравлических потоков, в некоторых случаях оно превосходит по качеству принцип работы классической гидрострелки.

При комбинировании 2 котлов различного типа – газового, твердотопливного, электрического или жидкотопливного – подключение их к емкости может производиться двумя способами:

  1. К общим патрубкам с организацией обвязки котлов через трехходовой клапан;
  2. К отдельным патрубкам устройства.

Подключение источников теплоты, имеющих разные тепловые режимы работы – альтернативных агрегатов и котлов – чаще всего производится к отдельным теплообменникам.

Схема обвязки теплоаккумулятора с разными источниками тепла

Низкотемпературные теплогенераторы (конденсационные газовые котлы, тепловые насосы, солнечные коллекторы) подключаются к нижней части теплоаккумулятора, высокотемпературные – котлы – к верхней части.

Порядок подключения потребителей имеет схожий алгоритм. К нижней части подключаются низкотемпературные потребители, прежде всего водяные теплые полы и стены, к верхней – бойлер косвенного нагрева, в средней части – приборы водяного отопления – радиаторы и конвекторы. Для обеспечения циркуляции котловой контур и контуры потребления оборудуются циркуляционными насосами.

Большинство ТА оборудованы патрубками для присоединения линии подпитки системы. При наличии теплообменника с этой линии производится пополнение теплоносителем только потребителей тепла – подпитку котлов следует производить по отдельно смонтированной линии.

Теплоаккумулятор – превосходное теплотехническое устройство, сочетающее в себе массу функций. Использование его в системе отопления позволяет снизить расходы на топливо, прежде всего на твердые сорта и электричество. Повышается качество управления системой, возникает возможность интеграции разнотипных источников теплоты. Многофункциональность устройства позволяет исключить из схемы дополнительные устройства – коллекторы, гидрострелку. Практика говорит о том, что затраты на установку теплового накопителя обычно быстро окупают себя.

Рекомендуем прочитать:

Электрический котел для отопления частного дома

Система напольного водяного отопления

Конвекторное отопление

Принцип работы котлов отопления

Расчет циркуляционного насоса для отопления

Выбор котла для отопления частного дома

(Просмотров 1 128 , 1 сегодня)

Буферные емкости для отопления

Типичная конструкция теплового аккумулятора

В автономных схемах отопления практически всегда предусмотрена постоянная работа котла. Это влечет за собой рост затрат на энергоносители и уменьшение срока службы дорогостоящего оборудования вследствие его износа. Аккумулятор для отопления предназначен для оптимизации работы всей системы.

Назначение буферных емкостей

Он представляет собой емкость, внутри которой проходит магистраль отопления. Тепло, передаваемое от труб к воде в баке, нагревает ее. При выключении котла происходит снижение температуры теплоносителя и начинается обратный процесс – тепловая энергия поступает от воды в баке через стенки труб теплоносителю. Таким способом аккумуляторы тепла в системах отопления позволяют поддерживать комфортный уровень нагрева продолжительное время после остановки котла.

Почему же баки аккумуляторы для отопления не устанавливают в каждой автономной системе? Есть ряд специфических факторов, которые обязательно нужно учитывать перед их монтажом:

  • Объем. Для поддержания температуры в доме площадью 120 м² в течение 10-12 часов потребуется емкость объемом 1,5-1,8 м³. Не всегда есть возможность поместить подобный водяной аккумулятор для отопления в системе;
  • Стоимость. Средняя цена буферной емкости на 750 л. составляет около 90 тыс. рублей. По факту получается, что тепловой аккумулятор в системе отопления будет самым дорогим элементом.

Последнее является основной причиной не ставить тепловую буферную емкость. Но если сделать приблизительные расчеты эффективности – выяснится, что отопление с аккумулятором тепла требует на 10-15% меньше энергоносителя (газ, дрова, уголь и т.д.) по сравнению с традиционной схемой.

Конструкция теплового аккумулятора

Функциональность теплового аккумулятора

Самостоятельное изготовление аккумулятора для отопления в домашних условиях не принесет требуемого результата. Это обусловлено спецификой конструкции и применяемыми материалами. Сделать подобный бак из подручных средств без применения специального оборудования практически невозможно.

В дополнении к основной функции аккумулирования тепла большинство производителей стараются усовершенствовать конструкцию так, чтобы система отопления с тепловым аккумулятором могла быть задействована и в других сферах жизнеобеспечения частного дома:

  • Горячее водоснабжение. Нагретую в баке воду можно использовать в качестве ГВС – для принятия душа, мойки посуды и т.д. Главное, чтобы емкость была косвенного нагрева;
  • Коммутирующей элемент для подключения альтернативных источников тепла – гелиосистемы, тепловые насосы. Эта схема отопления с аккумулятором тепла позволяет нагревать в нем воду за счет условно бесплатной энергии солнца. Как следствие – уменьшение текущих затрат;
  • Подключение нескольких котлов в одну схему. Таким образом можно организовать отопление с котлом на твердом топливе и газе.

Для уменьшения тепловых потерь в аккумуляторах тепла в системах отопления предусмотрено две стенки – наружная и внутренняя. Пространство между ними заполнено утеплителем, чаще всего – базальтовой ватой. Кроме этого, у большинства моделей есть дополнительный источник тепла – электрический ТЭН. Он позволяет поддерживать температуру воды в баках аккумуляторах для отопления на нужном уровне. Это же дает возможность использовать емкость даже при неработающем котле как обыкновенный электрический бойлер.

Сравнение популярных моделей

Выпуском бак-аккумуляторов тепла занимается множество отечественных и зарубежных производителей. Приведем сравнительную таблицу некоторых моделей российских и иностранных моделей емкостью 500 литров.

Модель NIBE
BU-500.8
Reflex
PFH-500
ACV AK 500 Meibes PSX-500 Сибэнерго-терм PROFBAK
ТА-ВВ-500
Страна-производитель Швеция Германия Бельгия Германия Россия Россия
Объем бака, л. 500 500 500 500 500 500
Высота, мм 1757 1946 1790 1590 2000 1500
Диаметр, мм 750 597 650 760 700 650
Вес, кг 145 115 150 120 165 70
Мах рабочее давление, бар 6 3 5 3 6 3
Мах рабочая температура, °C 95 95 90 95 90 90
Подключение к ГВС опция нет нет нет нет опция
Дополнительный нагрев опция нет опция нет нет ТЭН 1,5 кВт
Примерная стоимость, руб. 43 200 35 100 53 200 62 700 28 500 55 800

Главным образом стоимость зависит от материала (углеродистая сталь или нержавейка), ее формы (обычная или тороидальная), а также наличия дополнительных опций или возможности их установки.

Назначение

Как и любой аккумулятор, тепловой вариант устройства используется для сбора и хранения теплоносителя определенной температуры и его передачи в систему по мере необходимости. Связанный с водяным контуром помещения агрегат поддерживает заданный температурный режим при отключении источника тепла.

Теплоаккумулятор для котлов отопления выполняет несколько функций:

  • поддерживает заданную температуру обогревающего контура, обычно это около 65°C;
  • предохраняет отопительные приборы от перегрева, собирая излишки тепла;
  • бак аккумулятора может связывать несколько источников, работающих на разных видах топлива или энергии;
  • снижает расход топлива почти на треть, одновременно повышая КПД топливной установки;
  • является водонагревателем для системы горячего водоснабжения;
  • конструкция устройства позволяет отбор теплоносителя различной температуры.

На схеме ниже показаны твердотопливный и газовый котел в обвязке с теплоаккумулятором, последовательность перекачки холодной воды (синий цвет) и горячей (красный цвет).

Упрощенная схема системы отопления с двумя котлами

Твердотопливный котел. Некоторые особенности

должен оснащаться контуром аварийного охлаждения

Некоторые котлы имеют уже предустановленную систему охлаждения, которые имеют змеевидную форму, и подключающуюся к водопроводу. Также можно приобрести твердотопливный котел, со специальной арматурой, где находятся встроенные теплообменники. Кроме этого, твердотопливный котел имеет смесительный узел, который используется для понижения температуры.

Обвязка твердотопливного котла отопления схема

обеспечит качественное безопасное отопление

На сегодня можно успешно применять несколько разных систем обвязки отопления. Обвязка твердотопливного котла для отопления различаются между собой по сложности монтажа и принципу работы.

Одна из самых простых схем отопления, это использование гравитационного контура. Такая обвязка прекрасно подойдет для отопления небольшого помещения.

В такой системе отопления движение теплоносителя происходит за счет естественных процессов. Такая обвязка имеет довольно эффективную защиту от перегрева во время отключения основного контура при отключении электричества. При подключении есть одна важная особенность. Твердотопливный котел должен находиться немного ниже радиаторов отопления в цепи.

Чтобы не было гидроудара, схема монтажа для правильного отопления предусматривает установку специального расширительного бака. Бак разделен на две полости. В одной части бака находится вода, а в другой части бака находится воздух. Это сделано для того, чтобы избежать повреждения бака и котла, когда в трубах возникнет повышенное давление. Необходимо отметить, что такая схема обвязки отопления очень проста в исполнении.

Твердотопливные котлы схема обвязки с естественной циркуляцией

Для поддержания необходимой температуры, нужно добавлять в обратную линию теплоносителя воду из котла для подачи. Для этого в систему монтируется специальный трехходовой термический вентиль. Такой вентиль выпускается в трех вариантах.

  • Для небольшого котла
  • Имеет в наличии термоэлемент
  • В комплект поставки входит насос.

Вентиль нужно установить на обратной линии . Когда температура начинает расти байпас закрывается на входе и добавление воды прекращается. Необходимо отметить, что работа такой системы требует подключение к электрической сети, поэтому если электроэнергия отключена, необходимо использовать теплоаккумуляторы.

При монтаже необходимо помнить, что рабочая система должна эффективно перемещать теплоноситель по трубам.

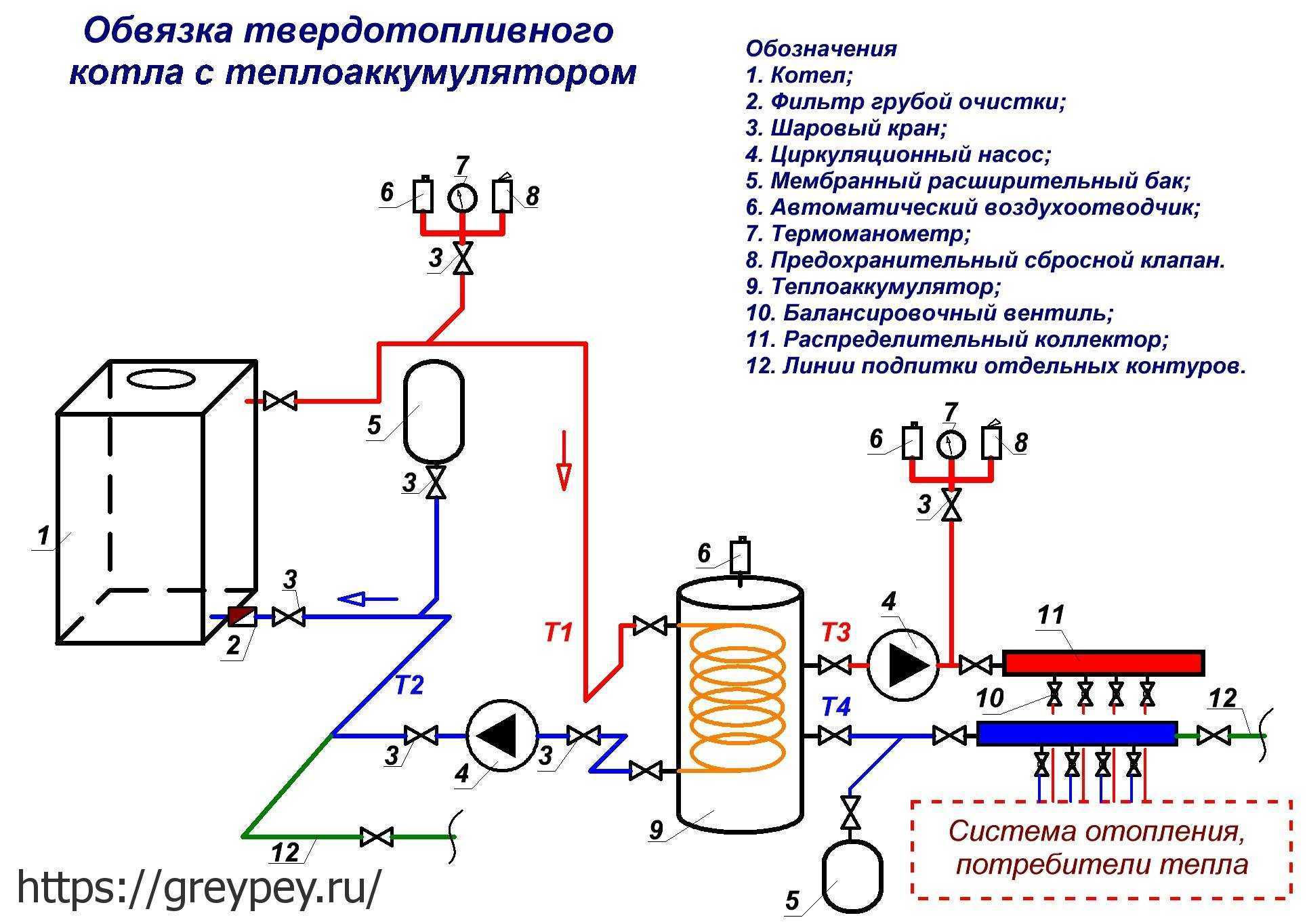

Обвязка твердотопливного котла с теплоаккумулятором

Конструкция теплоаккумурятора такая. Он представляет из себя утепленную емкость для воды определенной вместительности, которую можно рассчитать.

При расчете бака для теплоаккумулятора можно следовать такому правилу. Объем бака принимается в соотношении 25 – 30 л воды 1 Вт мощности, исходя из обогрева небольшого помещения.

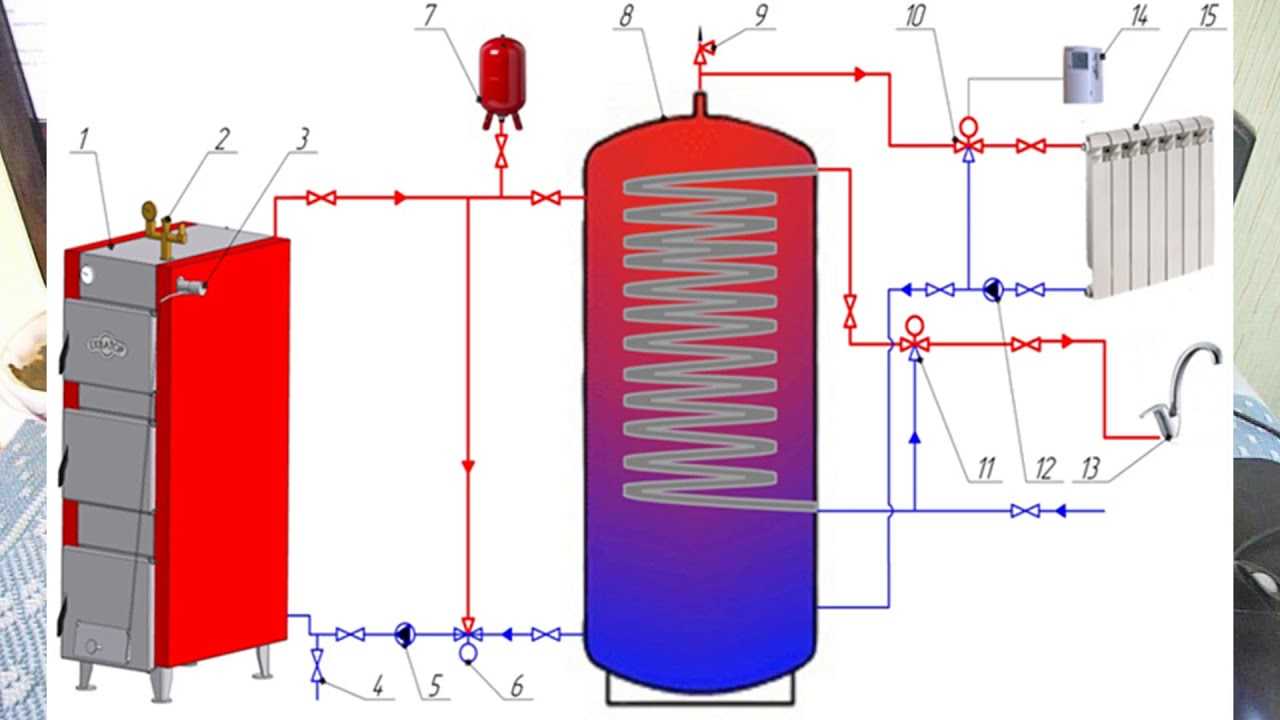

Схема включения

Схема отопления включает в себя такие основные элементы.

  • Циркуляционный насос.
  • Трехходовый и обратный клапан.

Сразу вода проходит по трубопроводу от источника тепла через трехходовый клапан на отопительные приборы до тех пор, пока не достигается определенная температура. Например, 60°.

При этой температуре клапан будет добавлять в систему холодную воду. При этом на выходе должна быть температура 60°.

Обратный клапан присоединяется параллельно трехходовому термостату. Он включится при остановке насоса. При этом котел и теплоаккумурятор будут работать напрямую.

Эта схема отопления работает полностью автономно

Некоторые важные особенности

При подключении и монтаже нужно соблюдать некоторые важные правила. Для обеспечения долгой и бесперебойной работы системы, температура на входе должна быть около 40 или 45°, а на выходе из котла температура должна составлять примерно 55°. Если это условие не будет выполнено, на стенках оборудования начнет собираться конденсат, который постепенно будет разрушать металл.

Итак, было рассмотрено, что такое обвязка твердотопливного котла. Перечисленные выше схемы обводки наиболее распространенные, что связано, в первую очередь, с легкостью монтажа и надежностью работы. Правильное подключение определенного узла в монтаже системы, последовательность соединения соединительных труб необходимо делать правильно. Котел должен быть оснащен аварийным контуром, чтобы система могла работать даже во время ремонтных работ системы. Только правильное подключение обеспечит эффективность работы всей отопительной системы, и отопление помещения будет максимально эффективным.

Преимущества использования теплоаккумулятора для котлов различного типа

Приобретая тепловой аккумулятор, пользователь ожидает значительного повышения КПД системы отопления. Однако, коэффициент увеличения отличается для котлов, использующих различные виды топлива.

Газовый котел

В газовых системах теплоаккумуляторы для отопления используются довольно редко. Причина состоит в высоком уровне автоматизации газового котла в сочетании с использованием встроенных циркуляционных насосов. Таким образом, буферная емкость будет только мешать принудительному перемещению теплоносителя по системе. Что касается экономии средств, то для газового топлива не существует особых тарифов. Следовательно, нет возможности в нагреве теплоносителя при низкой цене топлива.

Электрический котёл

Электрокотлы оборудованы эффективной системой контроля с высоким уровнем автоматизации. Однако они являются одними из самых дорогостоящих, с точки зрения цены на энергоресурсы. В сочетании с теплоаккумулятором для системы отопления затраты на электричество могут быть существенно снижены. Это происходит при условии использования двухтарифного счётчика. В ночное время при слабой загрузке энергосистемы электрический котел работает при более экономном тарифе, нагревая теплоноситель и заканчивая его в аккумулирующий бак. Утром по сигналу таймера или программатора котел отключается. В дневной период горячий теплоноситель при помощи циркуляционных насосов распределяется по системе отопления.

Твердотопливный котел

Существует несколько причин, по которым использование теплоаккумулятора для твердотопливного котла является наиболее эффективным. Прежде всего, это возможность управления системой отопления, которая делает нагрев дома более эффективным. Для газовых, электрических и даже жидкотопливных (дизельные, мазутные) котлов, существует возможность в любой момент уменьшить подачу топлива, понизив температуру теплоносителя. Твердотопливные котлы, независимо от типа: с одной топкой (классические), длительного горения или конденсационные, не могут без ущерба для конструкции одномоментно прекратить работу. Они имеют высокую степень тепловой инерции и практически не поддаются управлению. Единственный способ контроля процесса горения в топке, это регулятор тяги.

Зачастую в момент работы высвобождается избыточное количество тепла. При этом, установить терморегулятор на радиаторы отопления настоятельно не рекомендуется. Исключение нескольких контуров из общей системы теплообмена приведет к резкому росту температуры теплоносителя на обратке. Что может привести к повреждению теплообменника и топки. Комфортная температура в доме достигается путем проветривания помещений. Это является неэффективной тратой энергоресурсов. Таким образом, поддержка требуемого температурного режима твердотопливного котла выполняется исключительно вручную. Для этого необходимо систематически, через короткие промежутки времени, подавать в топку небольшое количество топлива. Что явно не облегчает обслуживание системы отопления.

Выполнив подключение теплоаккумулятора к твердотопливному котлу, конечный пользователь получает сразу несколько преимуществ:

  • Значительное повышение КПД, в некоторых случаях до 75-85%, против обычных для твердотопливного котла 45-50%;
  • Возможность контролировать температуру в доме с разделением на отдельные зоны и установкой комфортных температурных параметров независимо в каждом помещении;
  • Увеличивается период между загрузками топлива, кроме того основное функционирование можно перенести на дневное время;
  • Уменьшается риск пиковых нагрузок при экстремальной эксплуатации, перегрева топки и теплообменника или образования конденсата, что положительно сказывается на продолжительности функционирования котла.

Теплоаккумулятор своими руками

Чаще всего для данной цели используется готовый цилиндрический бак. В качестве материалов для изготовления ёмкости подойдут:

  • ресиверы от железнодорожных вагонов или промышленных компрессоров;
  • баллоны, ранее используемые для хранения пропана;
  • старые бойлеры из железа;
  • баки из нержавейки для хранения жидкого азота.

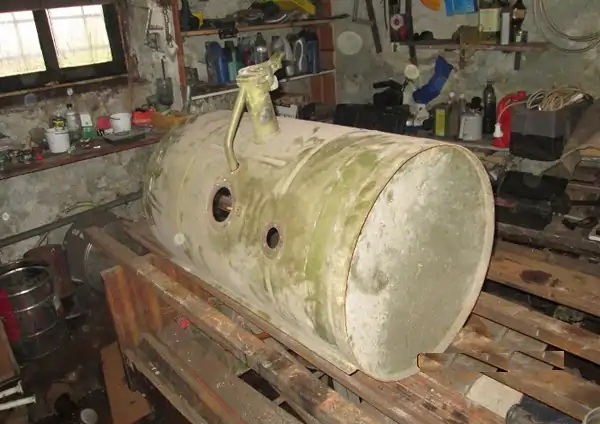

Фото 3. Старый бак после хранения пропана хорошо подойдет для изготовления теплоаккумулятора своими руками.

Утепление

Самодельный теплоаккумулятор лучше всего утеплить базальтовой ватой в рулонах. Её толщина составляет около 7 см, а плотность — до 60 кг/м3.

Внимание! Не стоит использовать пенопласт и другие полимерные материалы. Чтобы утеплить устройство системы отопления, нужно наполнить резервуар водой

Тем самым произвести проверку на герметичность. После этого произвести следующие действия:

Чтобы утеплить устройство системы отопления, нужно наполнить резервуар водой. Тем самым произвести проверку на герметичность. После этого произвести следующие действия:

  • зачистить поверхность, покрыть её грунтовкой и краской;
  • обернуть бак утеплителем, зафиксировать последний шнуром;
  • нарезать облицовочный металл, сформировать отверстия под патрубки;
  • зафиксировать обшивку саморезами к креплениям.

Расчёт конструкции

Он начинается с определения почасового и суточного показателя теплопотери в помещении. Полученный параметр подскажет, какое количество топлива понадобится для обогрева, и сколько при этом выделится тепловой энергии.

Умножение почасового показателя теплопотери на время сгорания одной закладки топлива определит потребность на обогрев здания в целом.

Разность между количеством выделяемой тепловой энергии и необходимой величиной на обогрев дома даёт показатель запаса аккумулирующего бака.

Поделив полученный результат на часовую теплопотерю, можно рассчитать, на какой срок хватит этой энергии. Так выводится число необходимых закладок топлива.

После подсчёта этих параметров определяется время полной и неполной загрузок системы, указывается, на какое время приходится максимальный заряд аккумулятора тепла. Исходя из того, сколько энергии содержится в 1 кВт, можно определить её запас путём перемножения этого значения на максимальный заряд устройства.

Запас по температуре высчитывается путём разности между максимальным и необходимым параметрами. Зная теплоёмкость жидкости, можно рассчитать необходимый объем теплового агрегата через формулу: запас энергии/(теплоёмкость жидкости*разницу температур).

Справка! При расчёте конструкции важно учитывать все особенности системы отопления и её эксплуатации

Этапы изготовления

Формирование теплового агрегата производится пошагово:

  1. Подготовка ёмкости. Если она использовалась ранее — очистить от всех загрязнений.
  2. Произвести утепление бака с внешней стороны, закрепляя теплоизоляционный слой скотчем, обмотанным несколько раз.

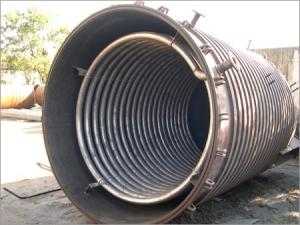

  3. Изготовление змеевика. В качестве исходного материала подойдёт трубка из меди длиной 9–15 м и диаметром около 25 м. Труба формируется в спираль и встраивается внутрь бака.
  4. Создание патрубков, оснащённых кранами. Последние понадобятся для возможности перекрывания циркулирующей по системе воды.
  5. Монтаж теплоаккумулятора. Производится фиксация бака на заранее подготовленную бетонную площадку.
  6. Такой вид конструкции устройства подойдёт для однокотловой системы отопления. В ситуации, когда котлов несколько, изготовить агрегат самостоятельно будет затруднительно.

Принцип работы

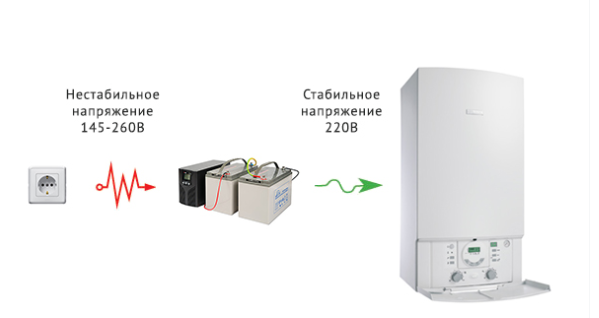

Для сглаживания колебаний напряжения в сети или защиты от его кратковременного пропадания используется принцип двойного преобразования, состоящий в следующем:

  1. Корректируемое переменное напряжение подается на сетевой фильтр, сглаживающий резкие колебания за счет ограничения ВЧ гармоник.
  2. Оно поступает на диодный мостик, преобразующий переменную составляющую в постоянную.
  3. При необходимости часть выпрямленного тока расходуется на схему зарядки дежурного аккумулятора, используемого в ситуации, когда напряжение пропадает на длительное время.
  4. Основная его часть поступает на инвертор, в котором осуществляется обратное преобразование постоянной составляющей в переменную.
  5. Полученное таким образом стабилизированное напряжение пригодно для питания твердотопливного или газового котла.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Усадьба в Ачинске
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
