Теплоаккумулятор для котла отопления своими руками

Для чего нужен теплоаккумулятор, и как рассчитывается

Не для всех систем отопления теплоаккумулятор является необходимостью. Но вот владельца домов с электрическими или дровяными котлами – есть о чем задуматься.

Давайте для начала глянем на работу дровяного котла. Сразу бросается в глаза выраженная цикличность выработки тепловой энергии с чередованием различных этапов. От полного отсутствия поступления тепла при регулярной обязательной чистке камер и загрузке топки дровами, до максимальной теплоотдачи при выходе на полную мощность. И так далее – по устоявшемуся режиму работы системы.

Получается, что при активном горении дров тепло вырабатывается, скорее всего, с избытком, а при прогорании закладки его явно недостаточно. Теплоаккумулятор в такой ситуации помогает «сгладить эти синусоиды» — избыточное тепло в период активности накапливается, и по необходимости дозировано отдается в контур отопления.

Один из простейших вариантов обвязки твердотопливного котла с теплоаккумулятором

Электрические котлы относят к наиболее удобным и безопасным в эксплуатации, чрезвычайно простым и послушным в управлении. Но высокая стоимость электрической энергии «портит всю картину». Чтобы как-то снизить затраты, наверное, имеет смысл перенести работу электрического котельного оборудования на время действия льготных тарифов – на ночь. То есть в этот отрезок времени «накачивать теплом» теплоаккумулятор, а потом в течение дня постепенно расходовать созданный запас.

Кстати, наличие теплоаккумулятора – это большой плюс для тех, кто намеревается использовать альтернативные источники. Например, при желании к нему подключается и расположенный на крыше солнечный коллектор, который в погожий день может выдать очень существенный приток тепла.

Принцип устройства этого аккумулятора не столь сложен – по сути, это вместительный бак, заполненный водой. За счет высокой теплоёмкости воды он получает возможность накапливать тепло, которое потом рационально используется хорошо настроенной системой отопления.

Но какой объем такой буферной емкости необходим? Это необходимо знать хотя бы из тех соображений, чтобы предусмотреть свободное место в котельной для монтажа подобного крупногабаритного оборудования.

Для расчета имеется специальная формула, на основании которой был составлен онлайн-калькулятор, предлагаемый вниманию читателей.

Пояснения по проведению вычислений

Ля расчета пользователь должен указать в полях калькулятора несколько исходных величин.

Расчетное количество тепла, требуемое для полноценного отопления дома. По идее, хозяева должны располагать такой информацией, если живут в доме не первый год. Если нет, то придётся рассчитать, и с этим мы тоже поможем.

  • Следующий параметр – паспортная мощность имеющегося котла. Следует прочувствовать разницу между этой и предыдущей величинами, так как их частенько путают.
  • Период активности котла.

— Для твердотопливного – это известное владельцам по опыту обслуживания время прогорания дровяной закладки, то есть тот период, когда котел действительно поставляет тепло в общую «копилку».

— Для электрического – промежуток времени, на который запрограммирована работа котла в период действия льготного ночного тарифа.

  • Коэффициент полезного действия котла – придется поискать в техническом описании модели. Иногда пишется сокращенно КПД, иногда обозначается греческой буквой η.
  • Наконец, последние два поля калькулятора – это температурный режим работы системы отопления. То есть – температура в трубе подачи на выходе из котла, и в трубе «обратки» на входе в него.

Вот теперь осталось только нажать на клавишу «РАССЧИТАТЬ…» — и будет выдан результат в литрах и кубических метрах. От этого минимального значения и «пляшут» уже при выборе подходящей модели теплоаккумулятора. Такой прибор гарантированно обеспечит наиболее экономичную работу системы отопления.

Преимущества теплового аккумулятора

У традиционной русской печи перед современным твердотопливным котлом есть два существенных преимущества:

  • если ее конструкция выполнена правильно, сгорание топлива в печи всегда идет в оптимальном температурном режиме, благодаря чему топливо отдает максимум тепловой энергии с образованием минимального количества продуктов горения;
  • массивное кирпичное тело печи нагревается, а затем на протяжении длительного времени отдает тепло в помещение, то есть, выполняет функцию аккумулятора тепла, позволяя сократить количество топок в сутки.

Чтобы твердотопливный котел функционировал в оптимальном режиме, полноценно сжигая топливо, он должен работать на своей номинальной мощности. Но при покупке котельного агрегата для отопления дома мощность выбирают в расчете на самые морозные дни в регионе, но таких набирается не более двух недель за зиму. Таким образом, практически весь отопительный сезон котел работает в режиме ограниченной подачи кислорода, из-за чего снижается его КПД, топливо тратится неэффективно, так как при горении отдает меньше тепла.

Схема обвязки ТА

Чтобы избежать данной проблемы, к котельному агрегату подсоединяют теплонакопитель – резервуар с водой, аккумулирующий тепло во время работы котла, и подающий нагретую воду в систему отопления, когда котел выключен на ночь и температура теплоносителя снизилась.

Функционирование устройства

Производители выпускают тепловой аккумулятор для котла в виде емкости для воды цилиндрической формы, в которую погружены змеевики для циркуляции теплоносителя разных контуров отопления и котельного агрегата.

Вода в емкости поглощает избыток тепловой энергии в процессе работы котла, нагревающего теплоноситель и готовящего воду для системы ГВС. Твердотопливный котел (если речь идет не о котлах длительного горения или автоматическом пеллетном агрегата) требует достаточно частой закладки дров или угля, поэтому его останавливают на ночь.

Это приводит к постепенному остыванию теплоносителя, циркулирующего в системе. Автоматическая подача нагретой воды из теплоаккумулятора в радиаторы или систему теплого пола позволяет дольше поддерживать в отапливаемых помещениях дома комфортную температуру.

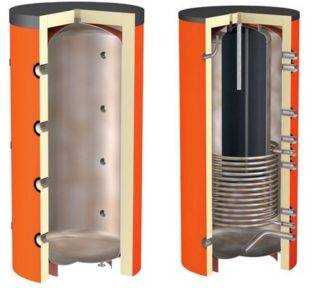

Особенности конструкции теплового аккумулятора

Модели, предлагаемые производителями, различаются по конструкции и функциональности.

К примеру, в целях удобства и экономии нагревать воду в емкости можно несколькими способами:

  • подключив к котлу для отопления;
  • установив в теплоаккумуляторе ТЭН;
  • подсоединив емкость к солнечному коллектору.

Однако стоимость накопителей тепла в заводском исполнении достаточно высока, поэтому многие домовладельцы предпочитают теплоаккумулятор для твердотопливного котла изготовить своими руками.

В случае самостоятельного изготовления устройство обычно не оснащают змеевиками, выбирая самый простой вариант – емкость, с установленными патрубками в верхней и нижней части. К первой паре патрубков подсоединяются трубы подачи и обратки от котла, к паре патрубков, установленной на противоположной стороне емкости – трубы подачи и обратки отопительной системы.

Конструкция и назначение ёмкостного бака

Но если есть желание, время, подходящие инструменты и финансовые возможности, можно сделать теплоаккумулятор для отопления своими руками, скопировав модель фабричного производства или разработав собственную конструкцию. Для изготовления змеевиков используется медная труба, также необходимо позаботиться о герметизации мест, где концы змеевика выводятся наружу. Такой подход в первую очередь востребован при наличии солнечного коллектора.

Емкость требует качественной теплоизоляции, благодаря которой температура воды дольше остается высокой.

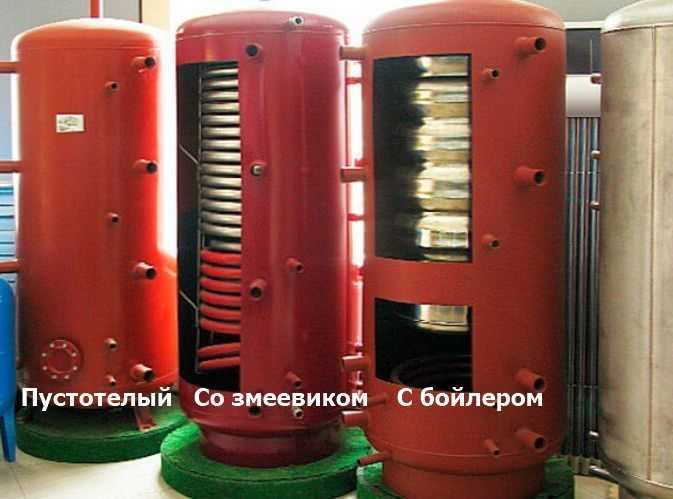

Разновидности аккумуляторов тепла

Все накопительные устройства осуществляют почти одинаковые функции, однако имеют определенные конструкционные особенности. Изготовители выпускают буферные емкости трех типов:

  • пустотелые (без внутреннего теплообменника);
  • с 1-2 змеевиками, которые способствуют более эффективному функционированию приборов;
  • со встроенными бойлерными баками для правильного функционирования системы ГВС.

Подключается тепловой аккумулятор к обогревающему котлу и коммуникационной разводке индивидуальной системы отопления при помощи резьбовых отверстий, которые расположены на внешнем корпусе прибора.

Пустотелый накопитель. Бак без внутреннего змеевика и бойлера считается самым примитивным прибором и оценивается дешевле модифицированных аналогов. Данный агрегат подключается к одному или нескольким котлам, используя центральные коммуникации, а потом при помощи патрубков происходит разводка к точкам потребления.

Возможно подсоединение к дополнительному обогревателя, работающего на электрической энергии. Пустотелый прибор способен обеспечить качественный обогрев частного дома, снижает до минимума вероятность излишнего нагрева воды и обеспечивает абсолютную безопасность эксплуатации системы для потребителя.

Агрегат с одним или двумя змеевиками. Модели теплового накопителя с внутренними теплообменниками являются более совершенными вариантами широкого спектра использования. Верхний змеевик в конструкции несёт ответственность за сбор тепла, а нижний теплообменник выполняет усиленный нагрев самого буферного бака.

Существование теплообменных отделов в приборе даёт возможность круглые сутки получать горячую воду для бытовых потребностей, подогревать емкость от солнечных батарей, совершать прогревание придомовых построек и предельно рационально применять тепло для любых целей.

Изделие с внутренним бойлером. Такой тепловой накопитель является прогрессивным прибором, который не только накапливает избытки тепла, произведенного котлом, но и обеспечивает поставку горячей воды в точки водозабора. Внутренний бойлерный резервуар производится из нержавеющей легированной стали и комплектуется магниевым анодом. Данное устройство сокращает уровень жесткости воды и предупреждает возникновение накипи на стенках.

Теплоаккумулятор данного типа подсоединяется к разнообразным видам котлов и способен функционировать как с открытыми, так и с закрытыми системами. Накопитель с внутренним бойлером также способен контролировать уровень температуры теплоносителя и защищает отопительные контуры от перегрева оборудования.

Установка такого прибора снижает расход топлива, а также уменьшает количество и частоту загрузок. Сочетается с солнечными батареями любой модели и может выполнять функции гидравлической стрелки.

Назначение теплоаккумулятора

Теплоаккумуляторную емкость можно подключать к любому типу котла

Теплоаккумулятор для различного типа котлов отопления представляет собой заполненный водой резервуар внушительного размера, который позволяет решить проблемы, возникающие при работе отопительного котла:

  • перерасход энергии;
  • избыточная мощность отопления;
  • перегрев воды в котле;
  • периодические колебания температуры нагрева из-за неравномерности самого процесса горения и несвоевременной закладки дров, угля;
  • несовпадение пиков выработки и потребления тепловой энергии.

Часть проблем можно решить путем установки пиролизного котла длительного горения, но в последнем случае он не поможет. Особенность работы котла в том, что после закладки топлива мощность отдачи тепловой энергии постепенно увеличивается, достигая пиковых значений, а затем также постепенно уменьшается. Если вовремя не добавить топливо в котел, он останавливается, теплоноситель начинает остывать, а вместе с этим падает температура в доме. В период пиковой выработки тепла система не в состоянии эффективно распределять всю энергию, поскольку оснащена терморегуляторами, поэтому часть тепла растрачивается впустую. Если котел электрический, гораздо выгоднее накапливать тепло в ночные часы, когда электроэнергия рассчитывается по льготному ночному тарифу, чтобы днем потреблять электричество как можно меньше.

Резервуар теплоаккумулятора для системы отопления выполнен из нержавеющей или обычной стали, изнутри может быть покрыт защитным лаком. Стенки сверху окрашиваются теплоустойчивой краской, затем закрываются теплоизоляционным материалом и кожзаменителем. Фактически при подключении теплоаккумулятора объем теплоносителя в системе отопления увеличивается, что позволяет компенсировать пиковую мощность котла и одновременно накопить тепло для передачи ее теплоносителю при падении мощности выработки тепловой энергии котлом. Благодаря качественному утеплению вода в теплоаккумуляторе остывает долго. Она сохраняется в нагретом состоянии в течение нескольких часов и даже дней и посредством насоса подается в систему. Принцип действия теплоаккумулятора основан на разной теплоемкости различных сред, в частности воды и воздуха. Уменьшение температуры 1 л воды на один градус приводит к повышению температуры воздуха объемом 1 м3 на 4 градуса.

Принцип работы бака-аккумулятора

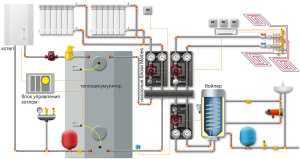

Схема отопления с теплоаккумулятором

Принцип действия ТА для твердотопливного котла основан на высокой удельной емкости рабочей жидкости (воды или антифриза). За счет подключения бака объем жидкости увеличивается в несколько раз, вследствие чего повышается инерционность системы.

При этом максимально нагретый котлом теплоноситель сохраняет в ТА свою температуру в течение длительного времени, поступая по мере необходимости к приборам обогрева.

Так обеспечивается непрерывная работа системы отопления даже при прекращении сжигания топлива в котле.

Рассмотрим порядок работы системы с твердотопливным котлом и принудительной подачей теплоносителя.

Для запуска системы включается циркуляционный насос, установленный в трубопроводе между котлом и теплоаккумулятором.

Холодная рабочая жидкость из нижней части ТА подается в котел, нагревается в нем и поступает в его верхнюю часть.

В связи с тем, что удельный вес горячей воды меньше, она практически не смешивается с холодной водой и остается в верхней части буферной емкости, постепенно заполняя ее внутреннее пространство за счет отбора насосом холодной воды в котел.

При включении циркуляционного насоса, установленного в обратной магистрали системы между приборами отопления и аккумуляторным баком, холодный теплоноситель начинает поступать в нижнюю часть ТА, вытесняя горячую воду из верхней его части в подающую магистраль.

При этом горячая рабочая жидкость поступает ко всем приборам отопления.

Необходимый объем тепла для обогрева помещений может автоматически регулироваться комнатным датчиком температуры, который управляет работой трехходового клапана, установленного на выходе ТА в подающей магистрали. При достижении в комнате заданной температуры датчик выдает управляющий сигнал на клапан, который срабатывает и ограничивает подачу горячего теплоносителя в систему, перенаправляя его обратно в ТА.

После сгорания топлива в котле горячий теплоноситель из аккумулирующей емкости продолжает поступать в систему по мере необходимости, пока остывшая рабочая жидкость из обратной магистрали полностью не заполнит его внутренний объем.

Схема ГВС с баком-аккумулятором

Время работы ТА при неработающем котле может составлять достаточно продолжительное время. Это зависит от температуры наружного воздуха, объема буферной емкости и количества обогревательных приборов в системе отопления.

Для сохранения тепла внутри теплоаккумулятора бак подвергается теплоизоляции.

Также для этого могут использоваться дополнительные источники тепла в виде встраиваемых электронагревателей (ТЭНов) и/или теплоносителей (змеевиков), подключаемых к другим источникам тепла (электро- и газовые котлы, солнечный коллектор и пр.).

Встроенный в бак теплоноситель для ГВС обеспечивает нагрев холодной воды, подаваемой через него из водопроводной системы. Тем самым он играет роль проточного водонагревателя, обеспечивая потребности хозяев дома в горячей воде.

Как и из чего сделать буферную емкость

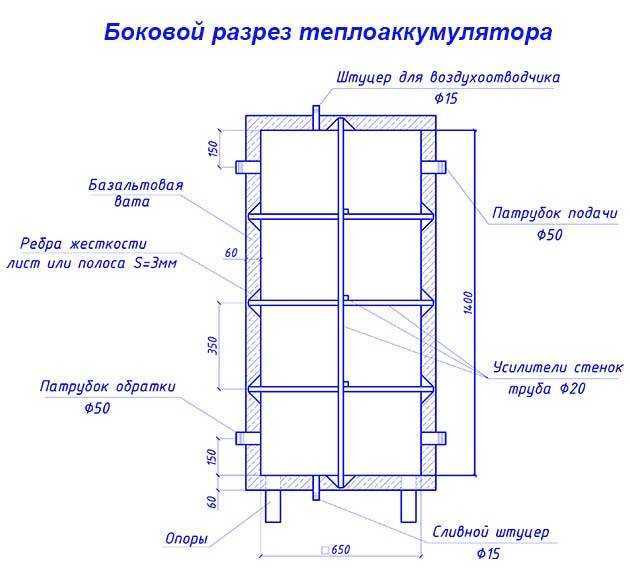

Теплоаккумулятор изготавливают по чертежу заводского бака. Внутреннее устройство полностью идентично. Бак состоит из следующих узлов:

  • внутренняя емкость;
  • слой теплоизоляции;
  • наружная защитная оболочка;
  • теплообменник для емкости, обычно медный змеевик;
  • регулирующая и запорная арматура: сливной кран, предохранительный клапан, воздушный клапан, термометр.

Чтобы изготовить буферную емкость самостоятельно достаточно собрать аккумулятор подобно заводскому модулю. Следует помнить, что для разных систем отопления (открытого и закрытого типа), требуются баки разной конструкции. Также будет необходимо подобрать материал для изготовления и утепления емкости.

Тип конструкции теплонакопителя

Существует несколько видов емкостей, классифицирующийся по форме и устройству. Самодельные баки теплоаккумуляторы бывают:

  • Цилиндрические — классическая конструкция, используемая при изготовлении накопителей в заводских условиях. Форма имеет множество преимуществ: выдерживает тепловую нагрузку, гидроудары. Практична для закрытых систем отопления с высоким давлением в трубопроводе. Главный недостаток в том, что бак цилиндрической формы трудно изготовить.
  • Прямоугольные — при производстве используют металл толщиной в 2 мм. Для упрочнения конструкции буферной ёмкости, приваривают уголки (рёбра жёсткости), стягивая противоположные стенки между собой. Прямоугольная форма теплоаккумулятора хуже справляется с давлением. Общее требование при установке: монтаж накопителя выше расположения радиаторов.Прямоугольная конструкция бака широко распространена благодаря простоте сборки. Чтобы снизить нагрузку на стенки аккумулятора, в систему отопления врезают воздухоотводчик и сбросовый клапан. При закипании теплоносителя (частое явление твердотопливных котлов), арматура предотвратит возникновение аварийного давления.

Для самотечной системы отопления подойдет только открытый буферный бак. Отличие в конструкции: наличие патрубка в верхней части емкости, сообщающегося с атмосферой.

Материал для изготовления аккумуляторного бака

Вариантов для изготовления множество. Наиболее распространенные:

Бак из нержавейки — металл и сварные работы стоят дорого

По причине дороговизны нержавеющая сталь практически не используется, кроме случаев применения уже готовых емкостей.
Пластиковые бочки — важное условие эксплуатации, чтобы материал мог выдержать нагрев до 100°С. Для укрепления корпуса можно сделать окантовку из металлических полос.
Буферная емкость из «еврокуба» — применять не рекомендуется

Причина проста, максимальная температура нагрева резервуара всего 70°С. При перегреве теплоносителя стенки деформируются дадут течь. Но как видно из видео, делают теплоаккумуляторы и из «еврокубов».

Алюминиевая ёмкость — используют уже готовые резервуары с достаточным объемом. Изготовить бак из алюминия самостоятельно получится только при наличии должной квалификации сварщика. Не все профессиональные мастера берутся за обработку этого металла.
Теплоаккумулятор из бочек (металлических) — недостатки: тонкостенная сталь, плоские крышки. Хорошая альтернатива, взять заготовку стальной трубы и изготовить бак приварив дно и верхнюю часть.
Стальная емкость под теплоаккумулятор (цилиндрическая) — оптимальный вариант, требующий минимального количества материальных затрат. Делается из листового железа от 2 мм и толще.

Кроме изготовления сварной конструкции бака используют уже готовые емкости. Подойдут: старые бойлеры, ресиверы, емкости для хранения жидкого азота, баллоны под сжиженный газ и т.п.

Как утеплить буферную емкость

В заводских накопителях изоляцию прокладывают между внутренним баком и внешним кожухом. В самодельных буферных емкостях для твердотопливного котла используется тот же метод теплоизоляции.

Утеплению подлежат стенки теплоаккумулятора. Рекомендуют использовать минеральную или базальтовую вату толщиной не менее 6-8 см. С ватой легко работать. Минеральная теплоизоляция бака пропускает влагу и конденсат (дышит), не скапливая жидкость внутри волокон.

Еще один плюс. Как показывает практика, буферные емкости, утепленные ватой, не любят мыши. При изоляции пенопластом или пенополистиролом грызуны не редко селятся внутри теплоизолирующего слоя. Появившиеся дырки приводят к быстрой потере тепла и снижению КПД накопителя.

Немного о назначении и конструкции

Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:

  • при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
  • накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;

Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.

Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.

Как подсоединить мембранный бачок: схема. Настройка прибора

После проведения монтажных работ по врезке резервуара в общую сеть проводится его настройка. При этом основной задачей является достижение нужного давления, соответствующего отопительной системе. Такая настройка касается баков закрытого типа и осуществляется следующим образом:

  • после установки расширителя систему наполняют водой;
  • стравливают воздух из радиаторов и труб, для этого используют клапаны и краны Маевского;
  • измеряют давление (манометром) в воздушном отсеке бачка и в остальной системе;
  • по правилам, давление в резервуаре должно быть на 0,2 Бар ниже, чем в остальной части контура, такой разницы добиваются с помощью стравливания и подкачивания компрессором давления в камере.

Если в результате расчётов давление в системе должно быть 1,3 Бар то в воздушном отделении резервуара его необходимо опустить до значения 1 Бар. Это нужно, чтобы со стороны воды на резиновую «грушу» оказывалось достаточное давление, и при остывании теплоносителя не произошло втягивания воздуха. После подобной настройки системы, включают котёл, теперь давление в расширителе будет увеличиваться плавно, независимо от того, остывает или нагревается жидкость.

Фото 3. Схема подключения мембранного бака к закрытой системе отопления. Все части конструкции обозначены цифрами.

Расчет объема емкости

Как рассчитать объем теплоаккумулятора

Основным параметром при покупке буферной емкости для твердотопливного котла, а также для самостоятельного изготовлении устройства является емкость теплоаккумулятора, напрямую зависящая от мощности обогревательного котла.

Существуют различные методики расчета, основанные на определении способности твердотопливного котла нагреть необходимый объем рабочей жидкости до температуры не менее 40°C за время сгорания одной полной загрузки топливом (примерно 2-3,5 часа).

Соблюдение этого условия позволяет получить максимальный КПД котла с максимальной экономией топлива.

Самый простой способ расчета предусматривает, что одному киловатту мощности котла должно соответствовать не менее 25 литров объема подключаемой к нему буферной емкости.

Таким образом, при мощности котла 15 кВт емкость бака-аккумулятора должна быть не менее: 15*25=375 литров. При этом емкость лучше выбирать с запасом, в данном случае – 400-500л.

Существует и такая версия: чем больше емкость бака, тем эффективнее будет работать система отопления и тем больше получится сэкономить топлива. Однако эта версия накладывает ограничения: поиск свободного места в доме под установку теплового аккумулятор больших размеров, а также технические возможности самого котла отопления.

Объемы емкости теплоносителя имеют верхний предел: не более 50 литров на 1кВт. Таким образом, максимальный объем накопительного бака при мощности котла 15 кВт не должен превышать: 15*50=750 литров.

Очевидно, что использование ТА объемом 1000 литров или более для котла мощностью 10кВт вызовет дополнительный расход топлива для нагрева до нужной температуры такого объема рабочей жидкости.

Это приведет к значительному увеличению инерционности всей системы отопления.

Чтобы обеспечить домашнюю котельную экологически чистым топливом, рекомендуем научиться изготавливать топливные брикеты своими руками .

Твердотопливные котлы сложнее перевести на автоматический режим работы. Такие «умные» электрические устройства, как GSM модуль, помогают сделать систему отопления более-менее саморегулируемой. Перейти к описанию .

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

  • Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
  • Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
  • К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
  • Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
  • Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

  • «пустым» – простая утепленная емкость с прямым подключением;
  • со змеевиком или регистром труб в качестве теплообменника;
  • со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

  • Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
  • При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
  • С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
  • При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
  • Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

Особенности установки теплоаккумуляторов

Все монтажные работы проводят по ранее утвержденному проекту в соответствии с рекомендациями производителя отопительного оборудования.

При этом следует учитывать особенности выполнения монтажных работ:

  1. Поверхность накопительного резервуара необходимо изолировать от потерь тепла в обязательном порядке.
  2. На трубопроводах, по которым циркулирует вода (отводящим и подводящим), следует установить термометры.
  3. Аккумуляторные емкости объемом свыше 500 литров в большинстве случаев не проходят в дверной проем. В таких случаях следует использовать разборные конструкции или же установить несколько аккумуляторов меньшего объема.
  4. В самой нижней точке емкости не помешает установка дренажного канала. Он пригодится, когда придется полностью слить воду.
  5. На трубопроводах, по которым вода поступает в емкость, желательно поставить сетчатые фильтры. Они предотвратят попадание внутрь крупных включений (окалины от сварки, попавшие в систему минералы и прочее).
  6. Если в верхней части емкости не предусмотрен клапан, отводящий воздух, то его следует установить в верхней точке выводящего патрубка.
  7. На магистрали рядом с аккумулятором необходимо вмонтировать манометр и предохранительный клапан.

Если вы являетесь владельцем твердотопливного котла и пока еще не приобрели теплоаккумулятор, подумайте об этом. Вы не только продлите срок службы своего отопительного оборудования, но и существенно сэкономите на топливе.

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

  1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
  2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
  3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
  4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

  • Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
  • Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
  • Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
  • Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
  • Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

Подводим итоги

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Усадьба в Ачинске
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
