Теплоаккумулятор своими руками

Место установки ТА

Об установке теплоаккумулятора стоит задуматься еще на этапе проектирования системы отопления.

Твердотопливные котлы рассчитаны на установку в специально отведенном помещении. Проектируя котельную, следует предусмотреть место, где будет установлен накопитель тепла. К нему должен быть обеспечен свободный доступ, чтобы осуществить подключение емкости к трубопроводу.

Если нет возможности разместить в непосредственной близости от котла резервуар требуемого объема, можно последовательно подключить два и более теплоаккумулятора небольшого размера.

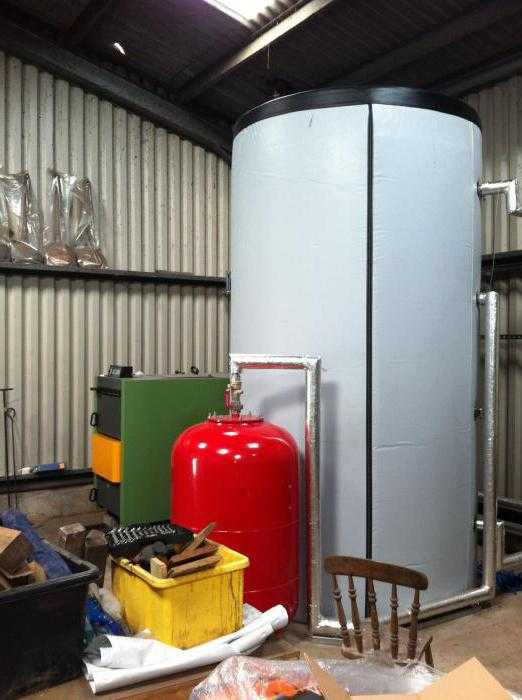

Для твердотопливного котла необходимо предусмотреть специально отведённое место – котельную

Изготовление и подключение своими руками

Если в вашем распоряжении имеется сварочный аппарат, даже самый простой, можете смело приниматься за изготовление теплового аккумулятора своими руками. Особые знания на этапе подготовки материалов и в процессе выполнения монтажных работ не понадобятся. Буферная ёмкость представляет собой вместительную, качественно утеплённую бочку, в которой врезаны патрубки для подключения трубопровода и других рабочих деталей.

Бак, который будет выполнять функции теплового аккумулятора, должен быть полностью герметичный. Для его изготовления может использоваться либо труба большого диаметра, либо листовое железо. В изготовленном своими руками теплоаккумуляторе должны быть предусмотрены:

Как изготовить теплоаккумулятор своими руками чертеж

патрубки для входа и выходы труб;
взрывной клапан для предотвращения перегревания оборудования;
термометр для осуществления контроля температуры теплоносителя.

Для эффективного функционирования бака следует обязательно позаботиться о его качественном утеплении. В домашних условиях для этой цели используется обычная монтажная пена. Когда выполнено утепление, можно подключать прибор к системе. Схема подключения выбирается накануне.

Тепловые аккумуляторы выполняют очень важные функции в работе отопительной системы частного дома. Они могут использоваться для повышения производительности твёрдотопливных агрегатов, солнечных коллекторов или электрических котлов. Правильный выбор отопительного оборудования и качественно выполненный монтаж являются залогом успешного, эффективного и долговечного функционирования системы отопления в вашем доме.

Как вам статья?

Мне нравитсяНе нравится

Практические рекомендации специалистов

Исходя из опыта специалистов, которые неоднократно изготавливали тепловой аккумулятор для котла своими руками, были выделены некоторые рекомендации, упрощающие и удешевляющие сборку оборудования:

Заводской змеевик можно заменить гофрированным шлангом из металла.

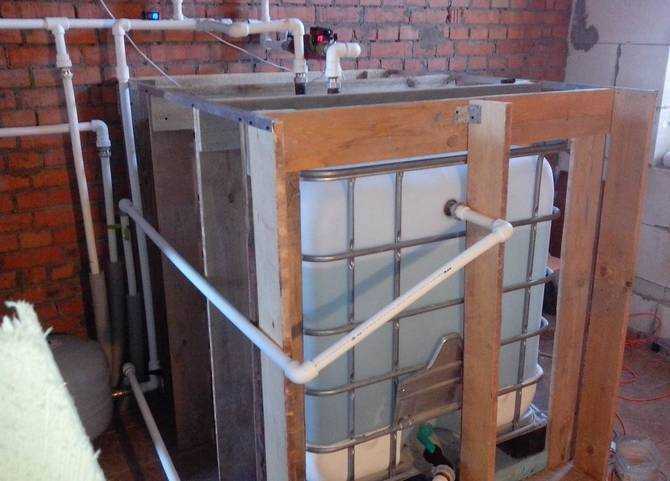

Чтобы избавиться от работ со сварочным агрегатом, можно использовать ёмкости из огнеупорного пластика. Чтобы пластмассовые баки не утратили свою форму, их помещают в решетчатый каркас.
Компактные теплоаккумулирующие устройства можно устанавливать в системе тёплых полов.
Для больших помещений лучше использовать заводские устройства расчёт мощности, которых производился опытными специалистами.

В процессе выбора готового теплового аккумулятора для любых типов котлов желательно обратить внимание на наличие нужного количества патрубков. От этого напрямую зависит возможность подключения устройства в систему горячего водоснабжения или тёплых полов, а также использование альтернативных нагревательных устройств, таких как солнечные коллекторы

Собрать теплоаккумулятор самостоятельно сможет практически каждый. Для этого не нужно покупать дорогостоящие запчасти. Простейшая модель состоит из материалов, которые могут пылиться в гараже или на даче. Но если есть сомнения в собственных силах, то всегда можно приобрести готовое изделие, тем более что цена теплоаккумулятора доступна людям с любым бюджетом.

Расчет объема накопительного бака

Данное решение заключается в том, что теплоаккумулятор, сделанный своими руками, представляет собой обычную утепленную емкость с двумя патрубками для присоединения к системе отопления. Суть заключается в том, что котел в процессе работы частично направляет тепловой носитель в накопительный бак, когда радиаторы в этом не нуждаются. После отключения источника тепла происходит обратный процесс: работа системы отопления поддерживается водой, поступающей из аккумулятора. Для этого нужно будет правильно выполнить обвязку накопительной емкости с теплогенератором.

Первым делом надо определить объем бака для аккумуляции тепловой энергии и произвести оценку возможности его размещения в котельной. Кроме того, изготовление теплоаккумуляторов для твердотопливных котлов необязательно начинать с нуля, есть различные варианты подбора готовых сосудов подходящей вместительности.

Мы предлагаем ориентировочно определить объем бака самым простым способом, основанным на законах физики. Для этого надо иметь такие исходные данные:

тепловая мощность, потребная на обогрев дома;
время, в течение которого источник тепла будет отключен и его место займет аккумулирующая емкость для отопления.

Способ расчета покажем на примере. Есть здание площадью 100 м2, где теплогенератор простаивает 5 часов в сутки. Укрупненно принимаем необходимую тепловую мощность в размере 10 кВт. Это значит, что каждый час аккумулятор должен отдавать в систему 10 кВт энергии, а на весь промежуток времени ее надо накопить 50 кВт. При этом вода в баке нагревается минимум до 90 ºС, а температура на подаче в системах отопления частных домов при стандартном режиме принимается равной 60 ºС. То есть, разность температур составляет 30 ºС, все эти данные мы подставляем в хорошо знакомую из курса физики формулу:

Поскольку мы хотим узнать количество воды, что должен содержать тепловой аккумулятор, то формула принимает такой вид:

Q – общий расход тепловой энергии, в примере равен 50 кВт;
с – удельная теплоемкость воды, составляет 4.187 кДж / кг ºС или 0.0012 кВт / кг ºС;
Δt– разность температур воды в баке и подающем трубопроводе, для нашего примера это 30 ºС.

m= 50 / 0.0012 х 30 = 1388 кг, что занимает ориентировочный объем 1.4 м3. Итак, тепловая батарея для твердотопливного котла емкостью 1.4 м3, наполненная водой, нагретой до 90 ºС, будет обеспечивать дом площадью 100 м2 теплоносителем с температурой 60 ºС в течении 5 часов. Потом температура воды упадет ниже 60 ºС, но еще какое-то время (3—5 часов) понадобится на полную «разрядку» аккумулятора и остывание помещений.

Важно! Для того чтобы тепловой аккумулятор, изготовленный своими руками, успевал полностью «зарядиться» во время работы котла, последний должен иметь не менее чем полуторный запас по мощности. Ведь отопителю надо одновременно обогревать дом и загружать накопительный бак горячей водой

Теплоаккумулятор: основные шаги самостоятельного изготовления

Поскольку важным критерием эффективности теплового аккумулятора является его объем, то выбор металлической емкости следует считать наиболее важным этапом, обеспечивающим максимальную утилитарность данного элемента системы отопления. Знатоки рекомендуют подбирать баки объемом от 150 л и более.

Также потребуются следующие материалы:

бетонная плита;
скотч широкий;
теплоизолирующий материал: тепловой аккумулятор имеет устройство, схожее со строением бытового термоса, и сохранение температуры жидкости в нем обеспечивается за счет хорошей теплоизоляции;
трубы из меди либо ТЭНы.

Размещение корпуса изготавливаемого теплоаккумулятора — вопрос наличия свободного пространства в доме либо на прилагающем участке. Значительный его объем подразумевает отдельное помещение типа топочной, что не всегда соответствует плану жилого дома; потому более целесообразно устанавливать аккумулятор тепла вне жилого помещения.

Технология сборки теплоаккумулятора

Составление чертежа для самостоятельной сборки теплового аккумулятора позволяет изначально представить и понять во всех подробностях будущую конструкцию агрегата. Весь процесс изготовления состоит из нескольких основных шагов, выполняя которые, можно быстро получить требуемое устройство с заданными параметрами.

Первый шаг — подготовка бочки, состоящая в тщательной ее промывке и удалении мусора, зачистке участков с признаками начинающейся коррозии, покрытии слоем антикоррозийной краски.

Второй шаг — выбор и подготовка теплоизоляции. Этот материал призван обеспечивать максимально длительный срок сохранения температуры жидкости, потому его теплоизоляционные свойства должны быть идеальными.

В качестве теплоизоляции наиболее часто используется минеральная вата: она демократична в ценовом отношении и отличается продолжительным сроком службы. Ею тщательно оборачивается вся бочка с внешней стороны, затем этот слой закрепляется с помощью широкого скотча. Для лучшего поддержания температуры укрепленную минеральную вату оборачивают листовым металлом либо фольгированной пленкой.

Третий шаг — определение вида нагревательного элемента. Им могут стать ТЭНы, однако этот вариант небезопасен при использовании и имеет высокие требования к установке. Потому в качестве альтернативы может использоваться змеевик.

Для самостоятельного изготовления змеевика следует взять медную трубку диаметром не менее 3 см. Длина ее может различаться в зависимости от размера корпуса теплоаккумулятора: обычно она составляет от 7 до 15 метров. Труба сворачивается в форме спирали и надежно крепится внутри бочки.

Заключительные работы состоят в установке отводного патрубка в верхней части полученной конструкции и вводного патрубка в ее нижней части. Оба патрубка в обязательном порядке снабжаются кранами. Через нижний патрубок вода поступает в агрегат, а патрубок в верхней части теплоаккумулятора обеспечивает отбор тепла, сохраненного устройством.

Подключаем и наслаждаемся!

Теперь — подключение. Самостоятельно изготовленный тепловой аккумулятор прост в использовании, безопасен и экономичен. Однако следует соблюдать ряд простых правил его подключения для гарантированно долгой работы устройства без серьезных поломок.

Через весь бак должен быть установлен обратный трубопровод, на его двух концах требуется предусмотреть соответственно вход и выход.
Соединение емкости и обратки котла должно производиться в первую очередь.
Между емкостью и обраткой устанавливается циркулярный насос (он должен располагаться как отсекающий кран, со второй стороны).
Подающий трубопровод выводится по той же технологии (см. п. 3).

Изготовление простейшего теплового аккумулятора своими руками производится достаточно легко и быстро и позволяет экономить средства при отоплении частного дома за счет накопления тепловой энергии, вырабатываемой основным котлом отопления.

Надеемся, что представленный нами материал поможет вам сделать ваш дом более комфортным, а его отопление более экономичным. Будем рады прочитать и ваши комментарии на эту тему.

В представленном ниже видео можно почерпнуть еще больше информации о теплоаккумуляторах.

Можно ли сделать своими руками

Собрать теплоаккумулятор для котлов отопления можно своими руками. Для этого необходимо взять стальной бак или приобрести листы из нержавеющей стали с толщиной более 2 мм, сварить ёмкость в виде цилиндра (вертикальный бак).

Чертеж аккумулятора

Потребуется труба из меди диаметром 2-3 см и длиной 8-15 м. Её нужно согнуть в виде спирали и поместить внутрь резервуара. Здесь аккумулятор – это верхняя часть ёмкости. В ёмкости устанавливаются подключения для выходящей горячей воды и поступающей холодной.

Фото: builditsolar.com

Для открытой системы отопления подойдёт бак из стали кубической формы.

Утепляется агрегат следующим образом:

Внешнюю поверхность ёмкости необходимо хорошо очистить и обезжирить, покрыть антикоррозийными веществами.
Выполнить теплоизоляцию. Можно обернуть ёмкость в фольгированную пленку.
Предусмотреть отверстия для отводных патрубков и подключить ёмкость.
На буферный бак необходимо установить термометр, манометр и взрывной клапан.

Для утепления лучше не использовать пенопласт. В холодное время в них заводятся мыши, которые ищут место для зимовки.

Где применяется аккумулятор тепла и как он устроен

Накопитель тепловой энергии — это не что иное, как утепленный железный бак с патрубками для подключения магистралей водяного отопления. Буферная емкость выполняет 2 функции: накапливает избытки теплоты и обогревает дом в периоды, когда котел бездействует. Теплоаккумулятор замещает отопительный агрегат в 2 случаях:

При обогреве жилища печью с водяным контуром либо котлом, сжигающим твердое топливо. Накопительная емкость работает для отопления ночью, после прогорания дров или угля. Благодаря этому домовладелец спокойно отдыхает, а не бегает в котельную. Это комфортно.
Когда источником тепла служит электрокотел, а учет потребления электричества ведется многотарифным счетчиком. Энергия по ночному тарифу обходится вдвое дешевле, поэтому днем работу системы отопления полностью обеспечивает тепловой аккумулятор. Это экономично.

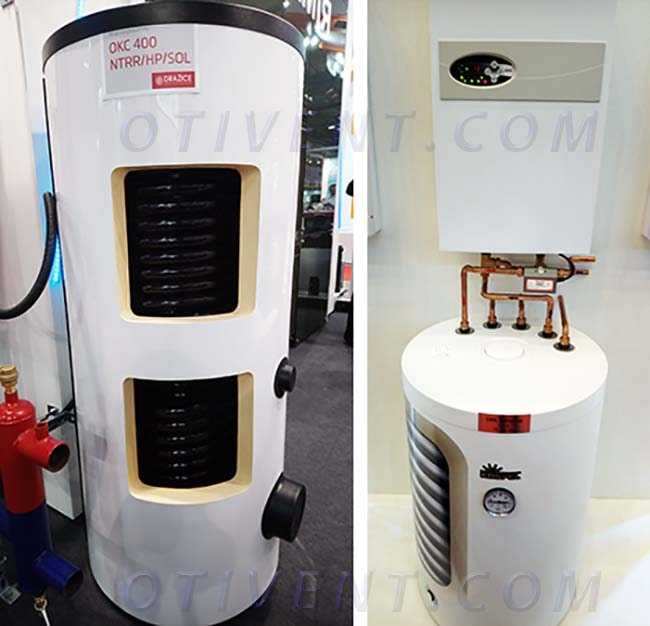

Слева на фото – буферный резервуар 400 литров фирмы Drazice, справа – электрокотел Kospel в комплекте с накопителем горячей воды

Аккумуляторный бак, заполненный теплоносителем, действует по простому принципу. Пока обогревом помещений занимается теплогенератор, вода в емкости нагревается до максимальной температуры 80—90 °С (теплоаккумулятор заряжается). После отключения котла к радиаторам начинает подаваться горячий теплоноситель из накопительного бака, обеспечивающего отопление дома в течение определенного времени (тепловая батарея разряжается). Длительность работы зависит от объема резервуара и температуры воздуха на улице.

Как устроен аккумулятор тепла заводского изготовления

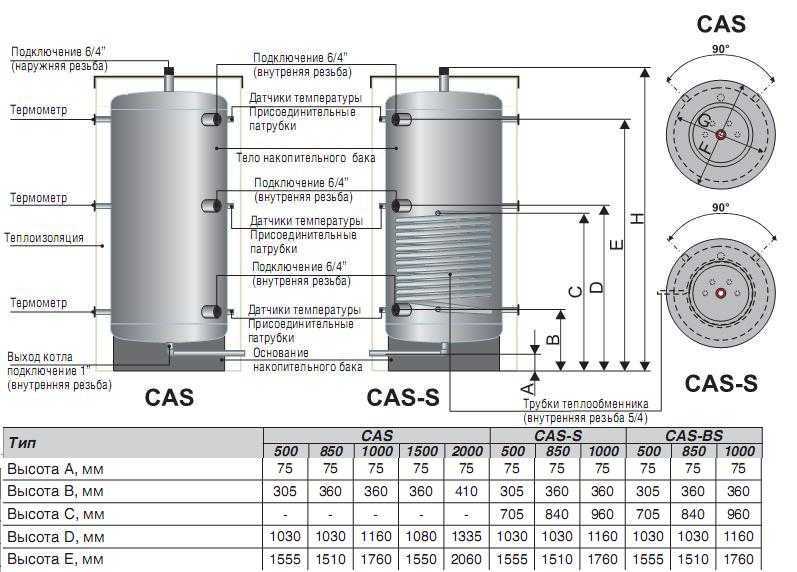

Простейшая аккумулирующая емкость для воды заводского изготовления, показанная на схеме, состоит из таких элементов:

основной резервуар цилиндрической формы, сделанный из углеродистой либо нержавеющей стали;
теплоизоляционный слой толщиной 50—100 мм в зависимости от применяемого утеплителя;
внешняя обшивка – тонкий окрашенный металл или полимерный чехол;
присоединительные штуцера, врезанные в основную емкость;
погружные гильзы для установки термометра и манометра.

Как подключить?

Все работы связанные с внесением изменений в схему теплоснабжения следует проводить в летнее время при отключенном оборудовании и слитом теплоносителе.

Этапы установки

Подготовка системы, слив теплоносителя.
Определение места врезки.
Приваривание отводов к отходящему от котла трубопроводу.
Нарезание резьбы и установка запорной арматуры.
Приваривание обводного трубопровода котла.
Подключение аккумулятора.

Особенности установки и схема подключения

В своем доме можно использовать самую простую гравитационную схему, если отапливаемая площадь небольшая. Аккумулятор в таком случае устанавливается на уроне котла или ниже. Таким образом, циркуляционный насос не понадобится, так как источник тепла находится внизу и соответственно теплые слои всегда будут стремиться вверх.

Необходимо помнить что чем дальше от котла находится устройство, тем больший участок трубопровода придется проложить, а это лишние потери тепла. Аккумулятор включается параллельно уходящему их котла трубопроводу. Это делается для того чтобы можно было вывести его из работы. Для этого же в трубопровод врезается вентиль.

Одновременно, от приходящего трубопровода делается отвод с врезкой вентиля на аккумулятор. Таким образом можно будет произвести переключение потока воды с котла на резервуар, тем самым снизив гидравлическое сопротивление цепи и не обогревая остывающий котел. Перед растопкой котла следует провести обратное переключение.

Практические советы

Даже при нижней установке аккумулятора рекомендуется оснастить его циркуляционным насосом. Это значительно повысит теплоотдачу и снизит потери тепла через стенки трубопроводов.
При использовании трубопроводов ПВХ, желательно комбинировать их с металлической запорной арматурой, так как это даст возможность всегда произвести ее ремонт.

Эти устройства требуют достаточно больших капитальных затрат, из-за большого количества металла. Вложившись один раз, можно за один-два сезона окупить все затраты, поскольку аккумулятор может выполнять и роль бойлера для ГВС, таким образом не придется тратиться на покупку и монтаж еще одного прибора.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные:

мощность котла, кВт;
время активного горения топлива;
тепловая мощность обогрева дома, кВт;
КПД котла;
температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м2, время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды:

m=Q/1,163×∆tгде:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Расчет буферной емкости твердотопливного котла

Подставив цифры в формулу получим 1375 кг воды или 1,4 м3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м2 надо установить ТА емкостью 1,4 м3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле:

W = m×c×∆t (1)где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) (2)

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k (3)откуда находим уточненную массу водыm = W/(c×∆t×k) (4)

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Для чего нужен теплоаккумулятор, и как рассчитывается

Не для всех систем отопления теплоаккумулятор является необходимостью. Но вот владельца домов с электрическими или дровяными котлами – есть о чем задуматься.

Давайте для начала глянем на работу дровяного котла. Сразу бросается в глаза выраженная цикличность выработки тепловой энергии с чередованием различных этапов. От полного отсутствия поступления тепла при регулярной обязательной чистке камер и загрузке топки дровами, до максимальной теплоотдачи при выходе на полную мощность. И так далее – по устоявшемуся режиму работы системы.

Получается, что при активном горении дров тепло вырабатывается, скорее всего, с избытком, а при прогорании закладки его явно недостаточно. Теплоаккумулятор в такой ситуации помогает «сгладить эти синусоиды» — избыточное тепло в период активности накапливается, и по необходимости дозировано отдается в контур отопления.

Один из простейших вариантов обвязки твердотопливного котла с теплоаккумулятором

Электрические котлы относят к наиболее удобным и безопасным в эксплуатации, чрезвычайно простым и послушным в управлении. Но высокая стоимость электрической энергии «портит всю картину». Чтобы как-то снизить затраты, наверное, имеет смысл перенести работу электрического котельного оборудования на время действия льготных тарифов – на ночь. То есть в этот отрезок времени «накачивать теплом» теплоаккумулятор, а потом в течение дня постепенно расходовать созданный запас.

Кстати, наличие теплоаккумулятора – это большой плюс для тех, кто намеревается использовать альтернативные источники. Например, при желании к нему подключается и расположенный на крыше солнечный коллектор, который в погожий день может выдать очень существенный приток тепла.

Принцип устройства этого аккумулятора не столь сложен – по сути, это вместительный бак, заполненный водой. За счет высокой теплоёмкости воды он получает возможность накапливать тепло, которое потом рационально используется хорошо настроенной системой отопления.

Но какой объем такой буферной емкости необходим? Это необходимо знать хотя бы из тех соображений, чтобы предусмотреть свободное место в котельной для монтажа подобного крупногабаритного оборудования.

Для расчета имеется специальная формула, на основании которой был составлен онлайн-калькулятор, предлагаемый вниманию читателей.

Пояснения по проведению вычислений

Ля расчета пользователь должен указать в полях калькулятора несколько исходных величин.

Расчетное количество тепла, требуемое для полноценного отопления дома. По идее, хозяева должны располагать такой информацией, если живут в доме не первый год. Если нет, то придётся рассчитать, и с этим мы тоже поможем.

Следующий параметр – паспортная мощность имеющегося котла. Следует прочувствовать разницу между этой и предыдущей величинами, так как их частенько путают.
Период активности котла.

— Для твердотопливного – это известное владельцам по опыту обслуживания время прогорания дровяной закладки, то есть тот период, когда котел действительно поставляет тепло в общую «копилку».

— Для электрического – промежуток времени, на который запрограммирована работа котла в период действия льготного ночного тарифа.

Коэффициент полезного действия котла – придется поискать в техническом описании модели. Иногда пишется сокращенно КПД, иногда обозначается греческой буквой η.
Наконец, последние два поля калькулятора – это температурный режим работы системы отопления. То есть – температура в трубе подачи на выходе из котла, и в трубе «обратки» на входе в него.

Вот теперь осталось только нажать на клавишу «РАССЧИТАТЬ…» — и будет выдан результат в литрах и кубических метрах. От этого минимального значения и «пляшут» уже при выборе подходящей модели теплоаккумулятора. Такой прибор гарантированно обеспечит наиболее экономичную работу системы отопления.

Использование теплоаккумуляторов

От того, как именно сгорает твердое топливо в топке котла, зависит очень многое. Распознать режим горения можно по цвету пламени:

Белый цвет означает, что в топку подается чересчур большой объем воздуха и значительная часть тепла, которое могло бы быть усвоено, вылетает вместе с ним в дымоход.
Желтый цвет говорит о том, что топливо сгорает в оптимальном режиме: КПД котла в это время является максимальным, а выхлоп – наиболее экологичным. Котел проектируется так, чтобы на номинальной мощности он работал именно в таком режиме.
Красный цвет говорит о недостатке кислорода: топливо горит дольше и с меньшей теплоотдачей, но КПД при этом сильно падает, а в выхлопе содержится много тяжелых углеводородных радикалов (недоокисленные части молекул топлива) и большое количество угарного газа.

Приобретая котел, мы подбираем его мощность в расчете на самую низкую температуру, которая может наблюдаться в нашем регионе. И в сильный мороз отопитель работает на номинальной мощности, при которой топливо сгорает в оптимальном режиме. Но экстремальные холода царствуют недолго, и в остальное время заслонку приходится перекрывать, уменьшая теплоотдачу. При этом режим горения превращается из оптимального в наименее выгодный.

Владельцам русских печей такая проблема не знакома: данный агрегат всегда протапливается в оптимальном режиме, а избыток тепла накапливается кирпичным массивом и затем в течение долгого времени постепенно отдается в помещение.

Хорошо бы такую тактику применить и для стального или чугунного котла, но стенки таких приборов не обладают достаточной теплоемкостью. Остается только одно: создать и подключить к котлу отдельное устройство, способное аккумулировать тепло.

Теплоаккумулятор для котла отопления

Попутно уменьшается объем угарного газа в выбросах, а подкладывать дрова или уголь нужно будет гораздо реже. При этом возможность перегрева и закипания теплоносителя в теплообменнике котла почти полностью исключается.

Не помешает теплоаккумулятор и владельцу электрического котла. Ночью, как известно, электроэнергия стоит в 3 раза дешевле, чем днем. При наличии теплоаккумулятора можно перейти на дифференцированный тариф и пользоваться электрокотлом только ночью.
