Запорно регулирующая арматура для отопления, шаровые краны

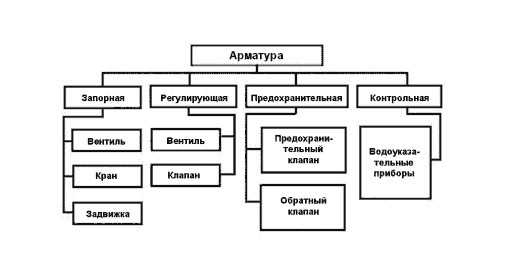

Классификация запорной арматуры по способу регулировки потока

Водяная арматура классифицируется в зависимости от методов регулирования рабочей жидкости. Ниже представлены возможные варианты.

Характеристики кранов

Выделяют такие типы конструкций:

Пробковые. Применяются для транспортировки промышленных жидкостей.

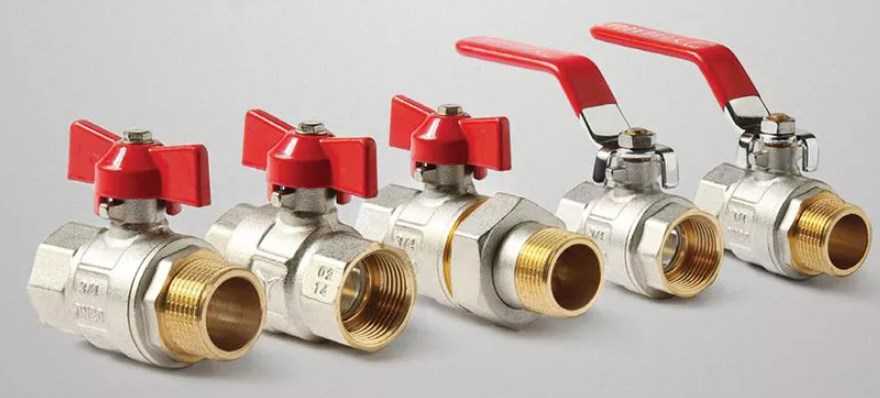

Шаровые. Используются в быту.

Устройство системы состоит из запирающей части и рабочего корпуса. Изделие отличается по производительности от максимальной до минимальной. Регулировка осуществляется при помощи специального переключателя. Бывают автоматические системы.

Главный рабочий элемент – шар, который исполняет функцию запора. Он располагается между регулирующими отверстиями. Параметры системы зависят от диаметра трубы. Во время открытия или закрытия клапана происходит смещение шарика.

Изделие отличается высокой чувствительностью и низкой герметичностью. Некоторые виды проявляют устойчивость к агрессивным химическим веществам, высоким температурам и другим параметрам.

Вентили запорные

Преимущественно используется для перекрытия потоков рабочего вещества. Специальный вентиль позволяет переключать режимы. Разные типы конструкции характеризуются различным соединением.

Чаще всего вентили применяются для регулировки давления в больших магистралях. Принцип работы конструкции следующий:

При вращении вентиля движение направляется к шпинделю.
Элементы конструкции вращается под действием давления.

Система запускается вручную. Бывают автоматические конструкции. Отмечается высокая гидравлика и низкое противодействие давлению, что является главным недостатком.

Особенности заслонок

Оборудование применяется в системах с низким давлением. Позволяет повысить герметичность. Магистрали размещаются в канализациях или предназначаются для транспортировки специфических жидкостей. В качестве запорного элемента используется диск, который вращается вокруг оси.

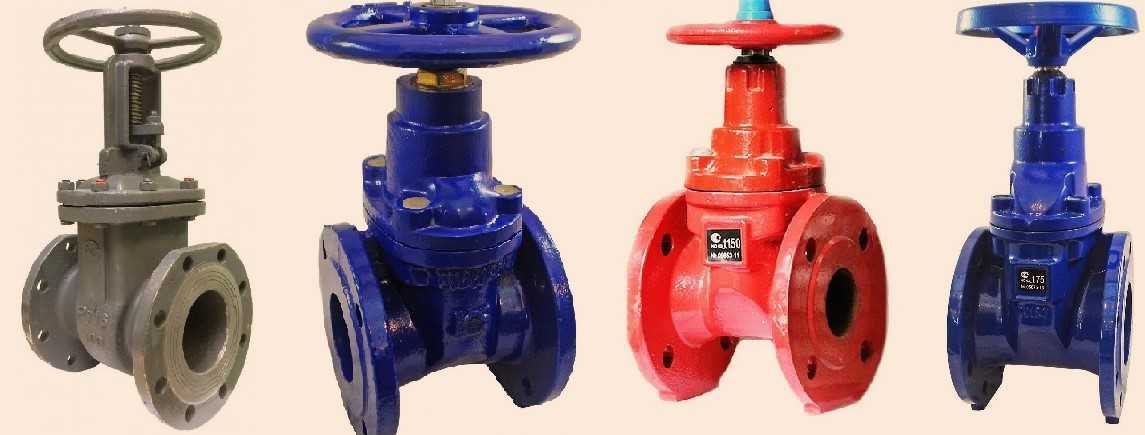

Задвижки

Отличается простотой и удобством использования. Проявляет высокую устойчивость к агрессивным условиям рабочей среды. Чаще всего применяется в больших промышленных магистралях. Рабочая часть вращается вокруг своей оси.

Задвижки отличаются простой конструкцией и несложным обслуживанием. Отличается небольшими размерами, что позволяет быстро монтировать конструкцию.

Регулировочная арматура

В связи с тем, что данная тема содержит множество наименований и понятий, рассмотрим каждый набор изделий по отдельности.

Термоголовки

Термоголовки для отопления встроенные в корпус

Автоматические регуляторы отопительного радиатора предназначены для поддержания комфортной температуры в помещении. При ее резком изменении, терморегулятор меняет скорость потока теплоносителя и таким образом возвращает показатели к необходимому значению. По своей сути, температурный датчик выглядит как некое вещество, которое меняет свой объем под воздействием, в качестве примера можно назвать парафин.

Получается, что вещество давит на шток задвижки и она постепенно перекрывает поток жидкости. Такие датчики встраиваются в корпус терморегулятора или устанавливаются отдельно. Если он установлен отдельно, то он должен быть соединен капиллярной трубкой с терморегулятором.

Для качественной и максимально эффективной работы терморегулятора требуется:

Правильно установить его в системе отопления;
Вблизи него не должно находиться других источников тепла, таких как камины, компьютеры, инфракрасные лампы и пр.;
На датчик не должен попадать прямой солнечный свет;
Не следует перекрывать датчик занавесками, шторами, портьерами и пр.;
Не следует устанавливать датчик в зоне конвективного потока воздуха, идущего от радиаторов.

Во избежание выше обозначенных проблем следует попросту приобрести терморегулятор со встроенным в корпус датчиком.

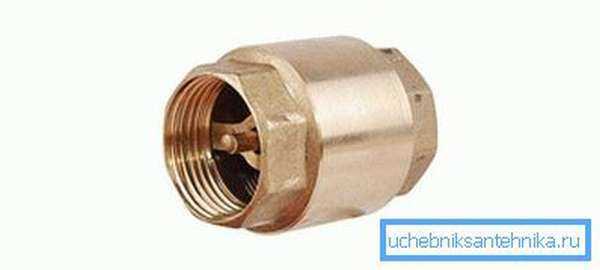

Обратный клапан

Уже из самого названия становится ясно, что данный клапан предназначен для предотвращения обратного хода теплоносителя и соответственно для предотвращения гидравлического удара по системе. Регулировочный клапан отопления необходимо ставить исключительно перед обратным клапаном. Производители изготавливают такие изделия из латуни под различные диаметры труб для отопления.

Автоматический воздухоотводчик

Воздухоотводчик, функционирующий в автономном режиме

Пофасадное регулирование систем отопления не может производиться нормально без автоматических воздухоотводчиков. При изменении температуры воды в системе отопления, из нее начинает выходить воздух, который постепенно скапливается в верхней части батарей отопления, снижая эффективность их работы. Именно для стравливания возникающих воздушных подушек и требуются автоматические воздухоотводчики.

Перепускные клапаны

Вообще, это специальный многоцелевой набор, который предназначен для поддержания заданного давления воды в системе. Помимо этого, данный клапаны обеспечивают постоянную разницу давления в обратном и подающем трубопроводе и в значительной степени снижают уровень шумов. Регулировка таких клапанов своими руками возможна путем смешивания теплоносителя обратного потока с подающим.

Советы по выбору

Выбирая перепускное устройство, потребитель должен осознавать, что оно призвано обеспечить нормальную работу системы, постоянно поддерживать внутри неё стабильное давление.

Подобное приспособление должно отвечать следующим требованиям:

содействовать понижению давления, оперативно перенаправлять избыточный объем теплоносителей в другой контур;
иметь достаточный диапазон регулировки;
подходить по способу подключения к трубам, например, иметь резьбовое соединение для труб диаметром ½′′.

Пропускной прибор подбирается, прежде всего, исходя из типа рабочей среды трубопровода: газ, пар, вода.

Виды регулировочных клапанов для отопления

Нормальная работа теплоснабжения невозможна без минимального набора регулирующих клапанов. Они предназначены для стабилизации параметров отопления и изменения их значений в зависимости от выставленных настроек.

Типы регулировочных клапанов

Принцип работы редукционных клапанов системы отопления основан на ограничении притока теплоносителя путем изменения сечения трубопровода. Для этого в конструкции есть регулировочная головка и запорная арматура. Перепускные клапана для теплоснабжения разделяются на следующие виды:

С ручной регулировкой потока;
С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Эти типы редукционных клапанов систем теплоснабжения позволяет изменять основной параметр – температурный режим работы. Установка регуляторов осуществляется в обвязке радиаторов, батарей, в коллекторных узлах теплого пола.

Монтаж регулировочного клапана нужно осуществлять таким образом, чтобы исходящее тепло от батарей не воздействовало на термоэлемент.

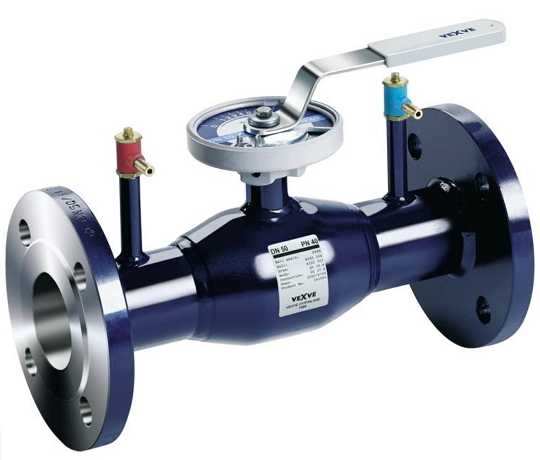

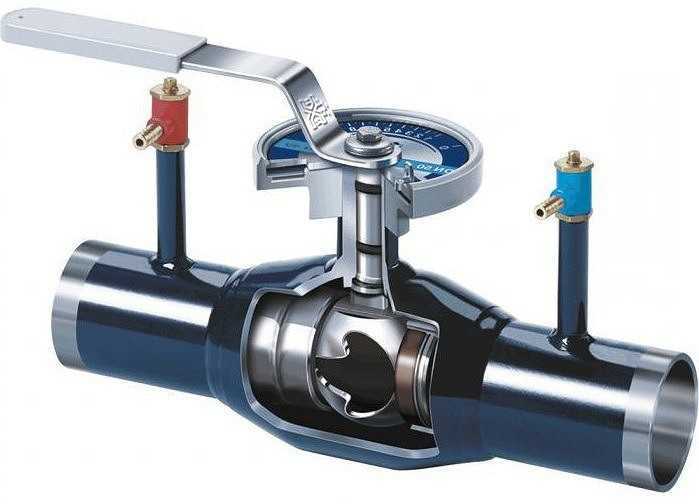

Назначение балансировочного клапана в отоплении

Еще одной разновидностью контролирующей арматуры является балансировочный клапан в системе отопления. Конструктивно он схож с регулировочным, но имеет ряд особенностей эксплуатации и монтажа.

Балансировочный клапан отопления

Назначение балансировочного клапана для отопления – регулирование объема теплоносителя в зависимости от значения его температуры. Их установка является необязательной для систем с небольшой протяженностью или без проблем с тепловым распределением. Они монтируются на каждый контур отопления.

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

Равномерное распределение тепла по всем отопительным контурам;
Обеспечение гидравлической стабилизации системы. отсутствие резкого перепада давления;
Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Для осуществления контроля текущих показаний давления температуры в конструкции клапана предусмотрены штуцеры для установки термометром или манометров. В зависимости от конструкции регулировка потоков теплоносителя выполняется в ручном или автоматическом режиме.

Балансировочные клапана монтируются в коллекторных системах частных домов или в двухтрубном отоплении многоквартирного жилого здания.

Почему важно знать, из чего изготовлено устройство?

Стоит также учесть, из какого материала изготовлен кран и какая фирма его выпускает. Арматуру для отопительной системы производят из разных материалов. Она может быть изготовлена из латуни, бронзы. Возможны варианты, когда в составе устройства идет нержавеющая сталь или пластик.

Считается, что самые крепкие устройства изготавливаются из бронзы и латуни. Выбор искомых материалов обоснуется тем, что они не могут быть повреждены коррозией или механическим способом.

Если арматура произведена из стали или силумина, то срок эксплуатации не будет долгим. Данные материалы мягкие и легко деформируются в процессе использования арматуры.

Если трубопровод изготовлен из пластика, тогда к нему потребуются пластиковые краны. Не стоит устанавливать данный тип кранов на трубопроводы из других материалов.

Виды регулировочных клапанов для отопления

Типы регулировочных клапанов

С ручной регулировкой потока;
С механической термоголовкой. При температурном воздействии на термический элемент происходит его расширение и давление на седло клапана. В результате этого шток опускается, ограничивая приток теплоносителя;
С сервоприводом. Для работы этого типа регулирующего клапана теплоснабжения управляющий элемент подключается к блоку управления (программатору) или термодатчику. При получении управляющей команды с помощью сервомеханизма изменяется положение штока и как следствие – регулируется объем притока теплоносителя.

Назначение балансировочного клапана в отоплении

Балансировочный клапан отопления

После монтажа запорного клапана на отопление улучшатся следующие показатели теплоснабжения:

Равномерное распределение тепла по всем отопительным контурам;
Обеспечение гидравлической стабилизации системы, отсутствие резкого перепада давления;
Снижение затрат на отопление – оптимизируется расход топлива, стабилизируется тепловой режим работы;
После установки балансировочного клапана в систему отопления появляется возможность частично или полностью отключать отдельные контуры от общего теплоснабжения.

Трехходовой клапан отопления

Для регулировки температуры воды в двухтрубной и коллекторной системе устанавливается трехходовой смесительный клапан в системе отопления. Он соединяется с подающей и обратной трубой.

Работа трехходового клапана в отоплении

Принцип работы трехходового смесительного клапана в системе отопления заключается в смешивании горячей и холодной воды в трубопроводах. Это позволяет установить требуемый уровень нагрева теплоносителя без изменения режима работы котла.

Определяющим фактором выбора модели трехходового клапана является управляющий элемент, который может быть следующих типов:

Гидравлический;
Пневматический;
Электрический.

В автономном отоплении чаще всего устанавливают модели с электрическим приводом. Они могут подключаться к управляющим элементам системы

Важно правильно установить режим смешивания, чтобы не ухудшить параметры теплоснабжения

Выбор и установка отопительных клапанов должны выполняться только после точного расчета системы. В результате этой работы определяются параметры всех компонентов, и на основе этих данных делается выбор из существующих моделей.

Для лучшего понимания функциональных особенностей трехходового клапана рекомендуется ознакомиться с видеоматериалом:

Запорно-регулирующие клапаны

Покупатели часто делают свой выбор в пользу этого клапана. Этому есть разумное объяснение. Клапан выполняет несколько опций и может использоваться в бытовых условиях и промышленности. Его работа заключается в управлении потоком или полным его отключением, а также смешивание среды при необходимости.

Основные виды

Исходя из конструктивных особенностей и внутреннего устройства различают:

Седельные клапаны. Рассчитаны на применение в системах с высоким давлением, поэтому обычно используются в промышленных отраслях, на крупных магистралях.
Шаровые устройства. Отличается наличием затвора в виде небольшого шара. При поворачивании он уменьшает или полностью закрывает проход.
Клиновая арматура. Характеризуется наличием клина, который выполняет роль затвора. Когда он опущен, сечение полностью перекрыто, а поэтому жидкость или газ не могут двигаться. При поднятом положении клина среда проходит через арматуру беспрепятственно.
Поворотно-дисковые клапаны. Устройство имеет диск, который вращается при смещении регулировочного вентиля. Механизм работы довольно простой. При расположении диска перпендикулярно потоку, проход для него закрыт. При параллельном расположении проблем с движением потока не возникает.

В системах отопления, помимо шаровых кранов, которые позволяют регулировать движение оттока, часто применяются обратные клапаны. Они легко пропускают поток в одном направлении, но при этом препятствуют движению жидкости в обратном направлении. Это их главная особенность.

Запорно-регулирующие клапаны часто наделены пневматическим или электрическим приводом. Благодаря таким особенностям конструкции, происходит быстрое срабатывание в случае прорыва или других непредвиденных ситуациях, когда происходит утечка жидкости или газа.

Бывают двухходовыми и трехходовыми. Первые регулируют и перекрывают поток, вторые дополнительно могут смешивать или разделять потоки. В отдельных ситуациях целесообразно применение одноходовых устройств. Они имеют один патрубок для подключения и обычно больше выполняют роль запора, предохранителя.

Выбираем запорно-регулирующий клапан

Чтобы правильно выбрать элементы регулирующей арматуры, в частности запорно-регулируемый клапан, необходимо комплексно подходить к поставленной задаче. При подборе необходимо обращать моменты на следующие моменты:

Учитывайте, с какого материала изготовлен корпус, так как от этого зависят его эксплуатационные возможности.
Обращайте внимание и на материалы комплектующих: уплотнителей, крепежных элементов, штока и др. Только качественные уплотнительные прокладки способны обеспечить герметичность трубопровода.
Учитывайте назначение устройства – для газа, воды или других жидкостных сред. От этого момента зависят параметры и возможности клапана.
Уточните тип присоединения

Встречаются модели с муфтовым, фланцевым, резьбовым и приварным типом подключения.

От этого момента зависят параметры и возможности клапана.
Уточните тип присоединения. Встречаются модели с муфтовым, фланцевым, резьбовым и приварным типом подключения.

Большинство клапанов рассчитаны на большой диапазон температур и давления, но все же стоит уточнить параметры устройства при покупке

Если требуется запорно-регулирующий клапан для агрессивной среды, особенно важно тщательно подойти к выбору. Дело в том, что к таким устройствам выдвигаются особые требования. Если сложно разобраться в особенностях разных моделях и их параметрах, обратитесь за помощью к нашим специалистам

Огромный опыт помогает им легко решить проблему клиента вне зависимости от поставленных целей

Если сложно разобраться в особенностях разных моделях и их параметрах, обратитесь за помощью к нашим специалистам. Огромный опыт помогает им легко решить проблему клиента вне зависимости от поставленных целей.

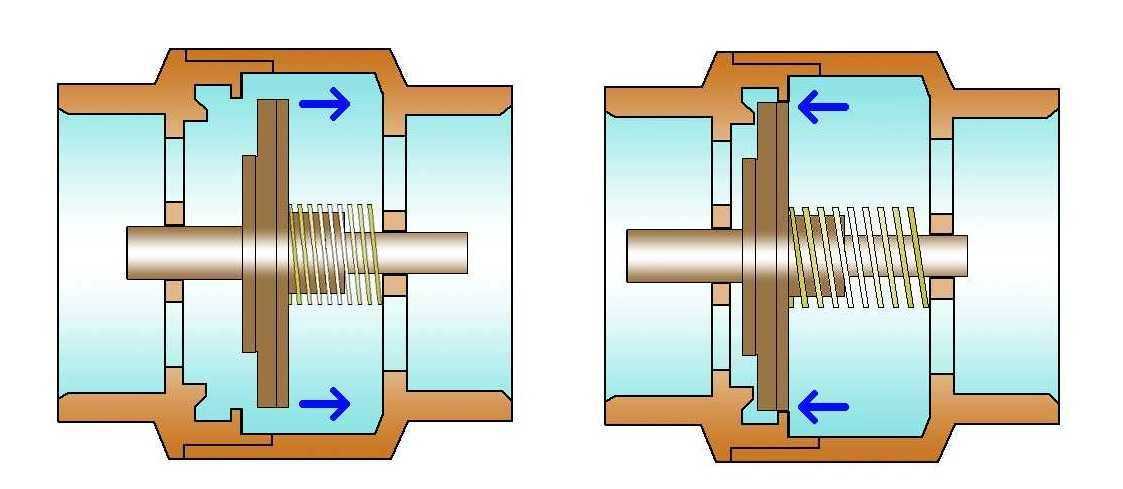

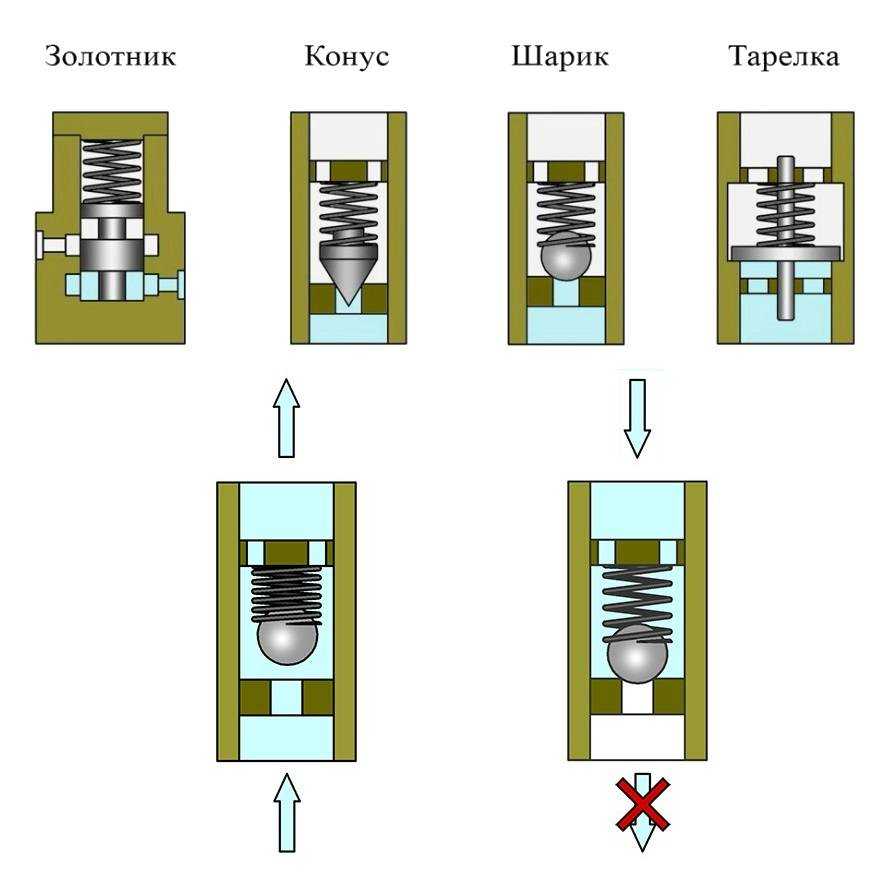

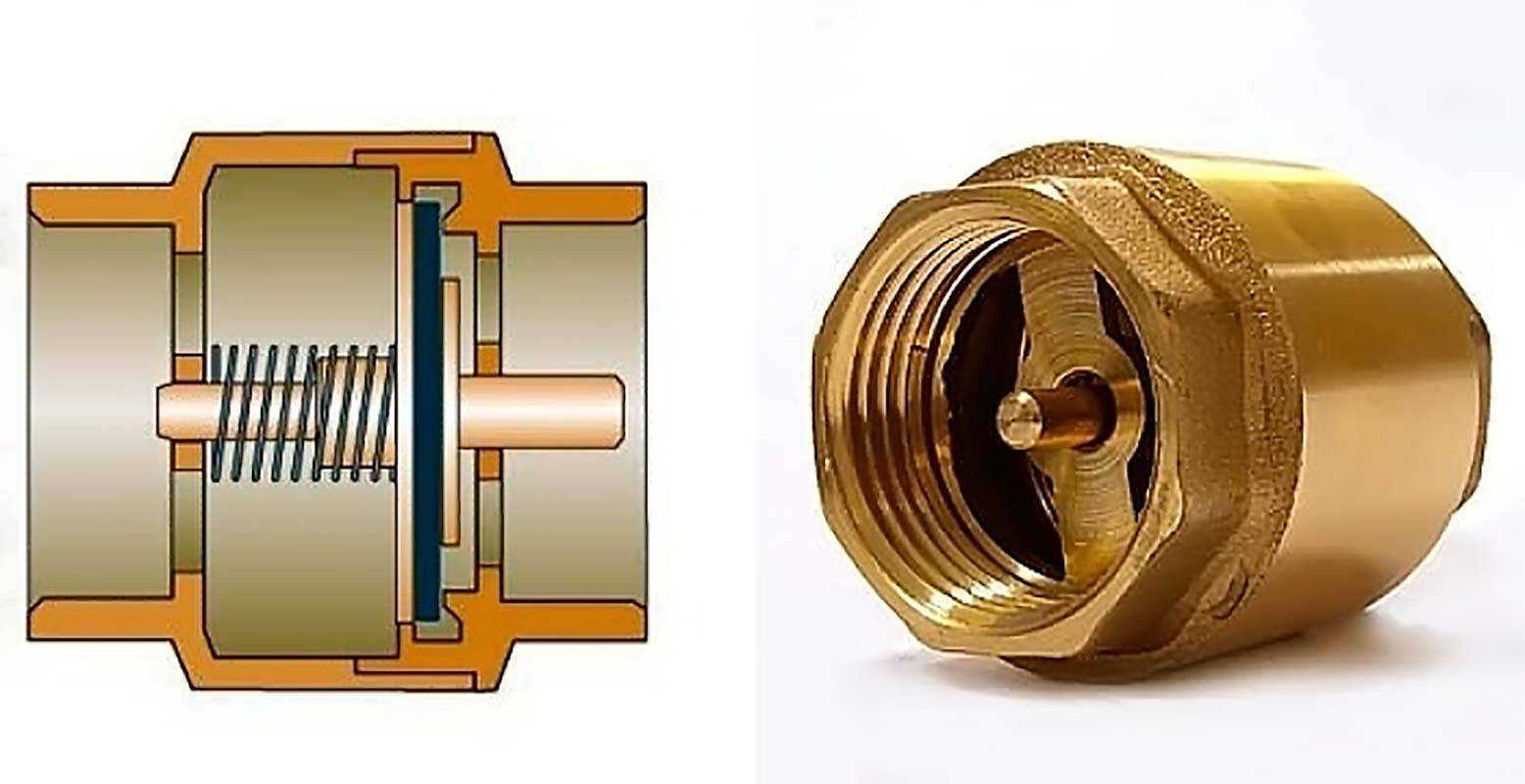

Принцип действия обратного клапана

Прежде всего следует отметить, что обратные клапаны устанавливаются не «на всякий случай», а только при необходимости, если другого технического решения нет. Это обусловлено тем, что элементы часто обладают немалым гидравлическим сопротивлением в зависимости от конструкции. Это вносит некоторые ограничения при использовании обратных клапанов для отопления с естественной циркуляцией. Причина – слишком малое давление теплоносителя в системе.

Невзирая на различия в конструкции, большинство изделий снабжается одной ключевой деталью – пружиной. Она является исполнительным механизмом, закрывающим затвор при изменении нормальных условий, в этом и заключается принцип работы обратного клапана. Усилие, затрачиваемое на преодоление упругости пружины, определяет величину гидравлического сопротивления механизма. Для схем с различными рабочими параметрами подбираются изделия, имеющие соответственную упругость и массивность пружины.

На что же воздействует пружина? Ее задача – удерживать запирающее устройство закрытым, это его нормальное состояние. Тогда поток жидкости, протекающий с одной стороны, может преодолеть силу упругости пружины, открыть препятствие и уйти дальше по трубе. Попытка потока изменить направление и течь в другую сторону ни к чему не приведет – запорное устройство захлопнется, опираясь на прилив в корпусе. В этом месте имеется уплотнительный элемент, делающий обратный клапан в системе отопления полностью герметичным.

Запорная арматура, предназначенная для работы в отопительных схемах, выполняется из таких материалов:

серый чугун;
сталь;
латунь;
нержавеющая сталь.

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
В самой высокой точке схемы — для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

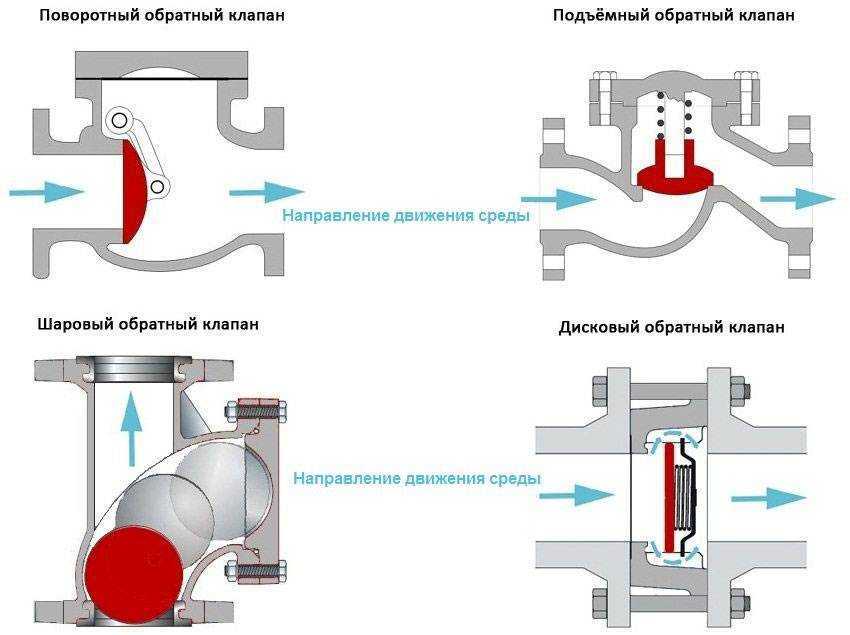

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется — он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

Возможность подключения к программатору;
Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

Характеристика поворотно-дисковой заслонки

В качестве запорно-регулирующего элемента используется поворотный диск. Заслонки широко применяются для систем отопления, водоснабжения и кондиционирования. В качестве рабочей среды заслонки может выступать техническая или подготовленная вода. Основными элементами данного устройства являются:

Корпус;
Диск;
Верхний вал;
Нижний вал;
Седло;
Подшипники;
Крышка;
Кольцевое уплотнение;
Упорное кольцо;
Стяжной болт;
Шпонка;
Вкладыш;
Гайки и шайбы.

Поворотно-дисковая заслонка

Основными преимуществами данного устройства являются:

Низкая стоимость;
Простота в эксплуатации и обслуживании.

Недостатки поворотно-дисковой заслонки:

Чувствительность к перепаду давления;
Ограниченные способности регулировать поток рабочей жидкости.

Запорно-регулирующая арматура

Запорно-регулирующая арматура играет важную роль в управлении рабочей средой в трубопроводах и промышленных агрегатах. От надежности арматуры зависит функциональность всей системы. Клапаны, затворы, краны, задвижки, фильтры – незаметные на первый взгляд составляющие, однако именно они определяют работоспособность системы.

Виды продукции

К трубопроводной арматуре относятся такие виды устройств, как:

регулирующая арматура – регуляторы давления, регуляторы перепада давления (служащая для изменения рабочего давления в системах)
запорно-регулирующая арматура – клапаны запорно-регулирующие , обратная арматура – клапаны обратные
предохранительная арматура – клапаны предохранительные
распеделительно-смесительная арматура – такие как, конденсатоотводчик , компенсаторы гибкие вставки.

Применение

Запорно-регулирующая арматура широко применяется во всех областях промышленного и гражданского строительства объектов – пароводяная, газовая, нефтяная, энергетическая, химическая.

Преимущества покупки в Венторус

Трубопроводная арматура в компании Венторус — это трубопроводная арматура известных как российских, так и зарубежных производителей. В нашем ассортименте Вы всегда найдете стальную, чугунную и латунную трубопроводную арматуру.

широкий ассортимент продукции
доступные цены и выгодные условия покупки
грамотная техническая консультация по выбору
быстрая доставка в любой регион России

Покупая трубопроводную арматуру у нас, Вы пользуетесь неоспоримым преимуществом и возможностью приобрести сопутствующие товары (труба, фитинги, теплоизоляция, крепеж и многое другое) для трубопроводной арматуры в одном месте, а бесплатная доставка позволит сэкономить как организационные, так и финансовые ресурсы.

Каким производителям можно доверять?

Рынок предлагает большой выбор запорно-регулировочной арматуры авторитетных брендов и неизвестных компаний.

В рейтинге популярности лидируют вентили шведского бренда Esbe, отличающиеся надёжностью и долговечностью. Не менее качественные изделия выпускает корейский концерн Navien.

Трехходовые полностью автоматические клапаны с высокой точностью регулировки изготавливает Danfoss (Дания). Изделия американской марки Honeywell отличаются простой конструкцией и удобством установки. Сочетание демократичной цены и качества — отличительная черта клапанов компании Valtec.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет установлено, но и где. Неправильная установка может полностью разладить отопительную систему

Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

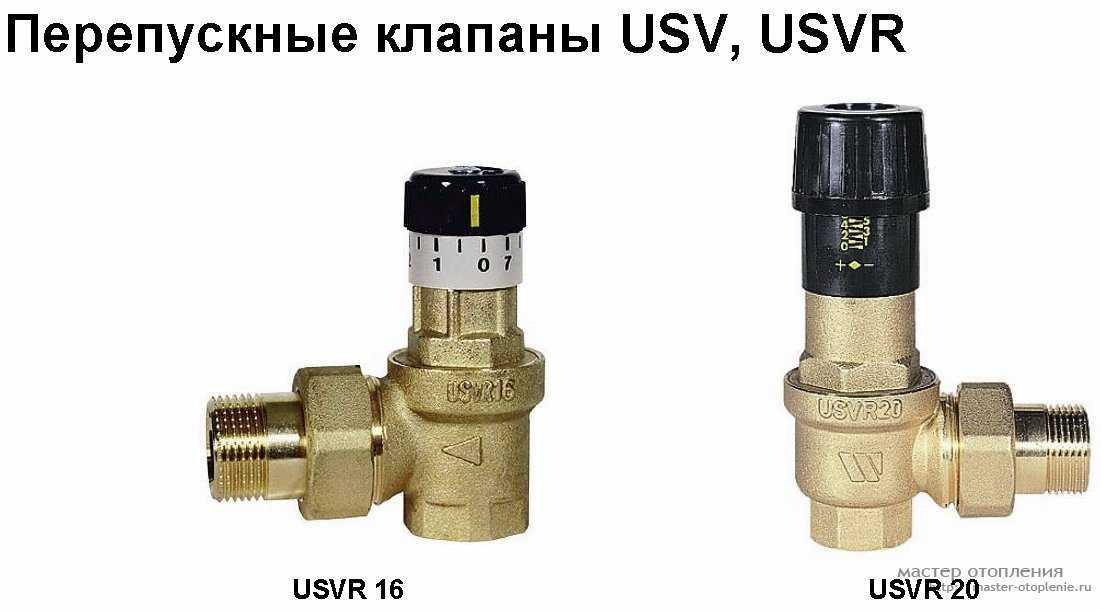

Перепускные отопительные клапаны

Нередко во время работы теплоснабжения происходит превышение температурного режима. Это провоцирует рост давления и как следствие – разрушение компонентов системы. Для своевременного удаления части теплоносителя необходим перепускной клапан для отопления.

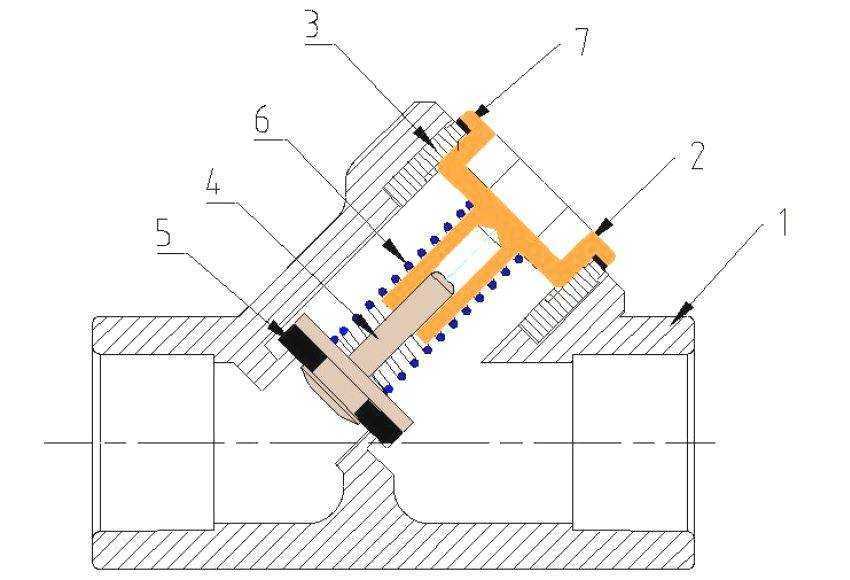

Конструкция перепускного клапана отопления

Принцип работы этого компонента прост – на седло байпасного клапана в системе отопления постоянно воздействует давление теплоносителя. Когда усилие пружины будет меньше, чем внешний напор – происходит смещение штока и вывод некоторой части горячей воды. После стабилизации давления седло возвращается в исходное положение.

Есть два вида регулирующих клапанов отопления – с постоянным значением давления срабатывания и возможностью ручной установки этого параметра. Для автономных систем теплоснабжения рекомендована установка второго типа, так как их можно адаптировать под любые параметры.

Клапан давления для отопления выполняет следующие функции:

Уменьшает гидравлическую нагрузку на циркуляционный насос;
Предотвращает появление ржавчины. При превышении температуры происходит выделение кислорода. Он является основной причиной окисления металлических компонентов отопления;
Снижает уровень шума теплоснабжения. Без клапана давления для отопления может увеличиться циркуляция воды и как следствие – повысится вибрация и шум.

Этот элемент устанавливается только для закрытых систем. В гравитационном отоплении клапан давления для теплоснабжения не нужен. В случае превышения температурного режима расширение теплоносителя компенсируется с помощью открытого расширительного бака.

Обзор терморегуляторов

В состав регуляторов отопления входят вентиль и термоэлемент. С помощью вентиля регулируется теплоотдача. Принцип работы основан на распределении расхода воды, который зависит от внешней температуры. В состав вентиля входит золотник, по высоте которого определяют пропускную способность. В зависимости от высоты перемещения бывают малоподъемными и полноподъемными.

Малоподъемные имеют высоту 0,05. Для полноподъемных — составляет более 0,25. Первый вид терморегуляторов рекомендуется использовать, где наблюдается небольшая пропускная способность (обычно жидкая среда), второй тип наиболее подходит для газообразной среды.

Кроме этого, вентили могут быть пружинными и рычажно-грузовыми. В рычажно-грузовых золотник объединен с рычагом. На рычаг навешивают груз. Благодаря перемещению груза, которое осуществляется по всей длине, регулируется сила прижимания золотника к седлу.

Когда возникает разница между давлениями среды и рычага, происходит автоматическое открытие и обеспечивается поступление теплоносителя в сбросный патрубок.

Кроме предохранительного элемента используют перепускной и обратный клапаны, с помощью которых также осуществляется регулировка давления в системе отопления. Принцип действия этих приборов аналогичен принципу действия предохранительного элемента. Разница состоит лишь в том, что их подключают к обратке. Обеспечивают перемещение воды в трубопровод обратного направления, когда давление превышает допустимый уровень.

Основными параметрами, которые надо учитывать при выборе этих приборов — и рабочего давления. Их работа заключается на пропускании воды в одном направлении и исключения допуска движения в обратном.

Перепускной клапан

Установка терморегулятора на радиатор отопления

Монтаж регулятора температуры на батарею не слишком сложное занятие, но нужно обязательно выполнить подготовительные мероприятия и строго соблюдать некоторые правила.

Что нужно знать перед установкой

Рекомендуем устанавливать терморегуляторы на верхний вход батареи, это способствует более простому управлению и правильному температурному режиму.

Итак, прежде чем начать крепить термостат, сначала ознакомьтесь с некоторыми правилами:

Не монтируйте терморегулятор на чугунные модели, так как этот сплав инертен. Лучший выбор – алюминиевые или биметаллические радиаторы.
Устанавливайте температурный регулятор не ниже 0,8 м от пола.
Регулятор расположите так, чтобы было удобно его настраивать.
Автоматические модели не монтируйте за радиаторными экранами или драпировками, иначе датчик будет неправильно работать.
В случае монтажа устройства в частном доме, терморегулятор нужно крепить на батарее в кухне, гостиной или комнатах на верхних этажах.

Стоит отметить, что после окончания отопительного сезона устройство нужно открыть. Это делается для того, чтобы на клапане не образовывался осадок от теплоносителя.

Процесс монтажа

Непосредственно перед установкой обязательно перекройте подающий стояк и слейте с батарей воду. Только после этого можно перейти к монтажу. Последний производится по следующему плану:

Сначала отрежьте подводки труб на небольшом расстоянии от батареи.
Отсоедините отрезанную линию и кран (при его наличии) от отопительного прибора.
При использовании однотрубной системы отопления нужно вварить перемычку между обратной и подающей линией.
С крана регулятора температуры и запорного вентиля нужно демонтировать хвостовики и гайки, после этого заверните их в пробки батареи.
Соберите трубную обвязку и закрепите на нужное (выбранное) место.

Схемы подключения

1. Подающая линия; 2. Батарея; 3. Датчик регулировки температуры; 4. Нижний кран; 5. Воздухоотводчик (автоматический или ручной); 6. Перемычка; 7. Обратная линия; 8. Заглушка.

В случае однотрубной системы диаметр байпаса сделайте меньшим на размер, чем диаметр трубопровода линии.

В двухтрубной системе терморегулятор можно установить на верхнем подводе. Так будет удобнее регулировать температуру.

Обратный клапан

Установка обратного клапана нужна в случаях, в то время, когда употребляется насосная станция. Его монтаж выполняется сразу после станции либо по окончании храповика на всасывающей трубе. Для монтажа обратного клапана нужно применять особый сгон. Наряду с этим сгон должен устанавливаться с двух сторон обратного клапана

Более того, при установке принципиально важно проследить за стрелочкой, которая обязана идти в одном направлении с потоком воды. Диаметр клапана должен всецело соответствовать диаметру труб

Не рекомендуется применять переходники с меньшего на больший диаметр, и напротив.
