Как сделать отопление в частном доме

Для чего нужна обвязка котла

В комплекте с агрегатом идут составы, их задача — повысить показатель электропроводимость жидкости.

Лучший продукт

Как используется буферная емкость…. В первую очередь осмотрите клеммы ТЭН, скорее всего производителем контакты уже подготовлены под определенную схему. Регулируется мощность ступенчато, включением одного или сразу нескольких 1,5 кВт или 2 кВт нагревателей. Для этого используют трубу соответствующей длины и два фитинга. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его.

Чтобы отопление дома было высокоэффективным, необходимо использовать мощное оборудование, которое потребляет значительное количество электроэнергии подробнее: » Электрический котел: расход электроэнергии — экономичные расчеты «. Подключение электрокотла — электрическая и гидравлическая схемы Подключение электрокотла — электрическая и гидравлическая схемы Электрокотлы устанавливаются сейчас довольно часто. Оборудование совершенствуется медленными темпами. Виды электрокотлов ТЭНовые котлы — в качестве нагревательного элемента используются ТЭНы, считаются самыми распространенными.

Выполнять запуск нужно только в том случае, если эти условия соблюдены: Отсутствуют протечки, проверены все узлы в системе. С трубами получается более сложная ситуация. Этот процесс происходит в расширительном баке, других открытых участков контура нет. Отопление гаража электрическим котлом

Тепловой аккумулятор своими руками

Сложность изготовления буферных емкостей для отопления заключается в создании надежной теплоизоляции. Для этого нельзя использовать обычную бочку или аналогичную ей емкость. Помимо этого параметра ёмкость радиатора отопления должна выдержать нагрузку воды на стенки и возможные гидравлические удары.

Самая простая конструкция представляет собой куб, внутри которого располагается П-образный трубопровод или змеевик из медной трубы. Последний предпочтительнее, так как он имеет большую площадь теплообменной поверхности, а медь обладает оптимальным значением теплопроводности. Эта конструкция подключается к общей магистрали. Для изготовления емкости системы отопления понадобятся стальные листы, толщиной не менее 1,5 мм и металлическая труба. Ее диаметр должен быть равен сечению трубопровода на этом участке отопления.

Минимальный набор инструментов включает в себя следующее:

• Сварочный аппарат;
• Угловая шлифовальная машина (болгарка);
• Дрель со сверлами по металлу;
• Измерительный инструмент.

Проще всего изготовить ёмкость для радиаторов отопления кубической формы. Предварительно составляется чертеж, по которому будут выполняться все дальнейшие работы. Наличие ТЭНа не обязательно, но предпочтительно. Он сможет поддерживать уровень нагрева воды на должном уровне.

Порядок изготовления теплового аккумулятора

Сначала вырезаются листы прямоугольной формы, из которых будет состоять корпус емкости системы отопления. На этом этапе нужно учитывать зазор для сварки – он может составлять от 1 до 3 мм в зависимости от аппарата и выбранных электродов. Затем в заготовках вырезают отверстия для крепления трубопровода, ТЭНа и патрубков для наполнения емкости. Чугунные батареи отопления не могут крепиться непосредственно к ней. Поэтому нужно рассчитать тепловые потери от емкости к радиатору.

После сборки конструкции нужно сделать теплоизоляцию корпуса. Для накопительной емкости отопления лучше всего использовать базальтовый утеплитель. Он имеет следующие важные качества:

Не горюч. Плавление происходит при температуре свыше 700°С;
Легко устанавливается. Базальтовая вата достаточно упруга;
Имеет пароизоляционные свойства

Это важно для вывода конденсата, который будет неизбежно скапливаться на корпусе аккумулирующей емкости во время работы отопления

Применение полимерных материалов (пенополистирол или пенопласт) недопустимо, так как они относятся к группе легковоспламеняющихся. Теплоизоляцию буферной емкости лучше всего делать после подключения к системе отопления. Так можно уменьшить тепловые потери на входных и выходных патрубках.

В качестве ёмкости можно использовать старый стальной резервуар. Но толщина его стенки не должна быть менее 1,5 мм.

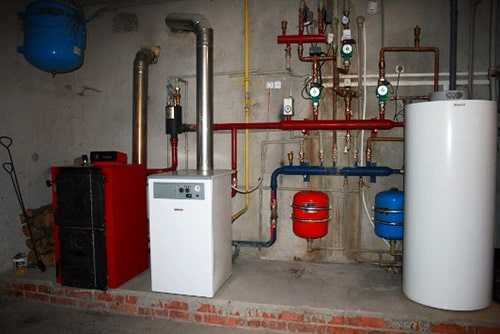

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

• природном газе и дровах;
• твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

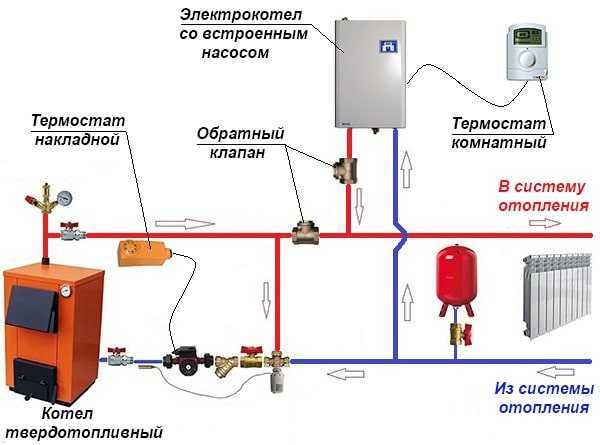

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Разъемные и прессовые сопряжения

Чтобы выполнить прессовое соединение, нужен специализированный инструмент – обжимные клещи. Они бывают как ручными, так и электрическими. После зачистки трубы и фитинга они совмещаются, снаружи на стык накладываются клещи и выполняется обжатие. Соединение считается неразъемным и достаточно надежным.

Разъемное сопряжение делается по примеру металлопластиковых труб, поскольку принцип совмещения латунного фитинга с трубой точно такой же. Соответственно, стоимость соединителя в несколько раз выше, чем фитинга для пайки. Зато для монтажа понадобятся лишь 2 гаечных ключа. Подробности выполнения работы представлены на видео:

Подключение профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

• Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
• Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
• В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
• За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
• Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
• Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Особенности обвязки — как подключить правильно

При обвязке дровяного котла между агрегатом и расширительным бачком рекомендуется установка предохранительных линий на входе и выходе, причем располагать их рекомендуется вблизи водонагревателя. Соединение котла с расширительным баком нужно проводить наиболее коротким путем, при этом не допускается врезание кранов или предохранительных клапанов.

На каждой схеме подключения твердотопливного котла имеется точка, определяющая расстояние между расширительным баком и верхней точкой отопительной системы. Если отсутствует возможность поднять бак на такую высоту, необходимо врезать насос для принудительной циркуляции теплоносителя в прямой отрезок трубы. Несоблюдение этого правила может стать причиной засасывания воздуха в верхние батареи отопления.

Установка циркуляционного насоса должна проводиться на обратной трубе в непосредственной близости к отопительному котлу. В этом случае перебои в электропитании не повлияют на эффективность работы системы отопления. Для монтажа насоса требуется дополнительный обводной путь, позволяющий отключать насос при необходимости, а обвод перекрывать с помощью специальных кранов.

Из всего вышесказанного можно сделать вывод: в основе любой системы лежит вытеснение холодного теплоносителя наиболее горячим. А вот эффективность этого процесса является залогом качества сборки всего контура отопления и устройства твердотопливного котла.

Правила монтажа и обустройства котельной

Для удобной эксплуатации установку пеллетного твердотопливного котла необходимо производить в просторном помещении. При его размещении необходимо соблюдать параметры технологических отступов от стен и иных поверхностей, которые указаны в паспорте изделия.

Основным критерием пригодности помещения является хорошая естественная или принудительная приточная вентиляция и правильно устроенный дымоход. Наиболее часто применяемые схемы устройства дымохода, вы можете видеть ниже:

Схема А и Б устройство дымохода в помещении дома. В качестве вытяжного канала используются вентиляционные шахты, устроенные в тоще стен. Эти каналы обязательно должны быть изолированы от основной системы естественной вентиляции дома.

Схема В – выведение дымохода из котельной устроенной в подвальном помещении.

Схемы Г и Д устройство внешнего дымохода из специально построенной котельной или помещения дома.

Во всех вариантах устройства дымоходов необходимо установить:

• искрогаситель на дымоходную трубу;
• герметизацию переходного рукава в котельную;
• устройство дренажа.

Монтаж твердотопливного котла рекомендуется производить на фундаментную подушку с теплоизолирующим слоем. В помещении необходимо установить специальный газоанализатор, если такого нет в стандартной комплектации приобретенной модели.

Правила установки пеллетного бункера

Кроме встроенного бункера, который имеет небольшой объем и должен часто заполняться топливом, многие владельцы подключают к системе внешний бункер большого объема.

Для хранения пеллет подойдут любые емкости, главное условие – герметичность конструкции, если она находится вне отапливаемого помещения. Выбирая объем бункера, необходимо исходить из стандарта 1 тонна пеллет занимает до 2м3. высота конструкции не является критичной величиной.

Емкость должна находиться на расстоянии не далее 12м от котла. Допускается усложнение конструкции шнека или использование перевалочных бункеров накопителей, но использовать при этом нужно исключительно высококачественное топливо. Иначе труха, попадающая в топку в больших количествах, снизит КПД и может повредить механизмы подачи и дозирования котла.

В нижней части конуса бункера, под выходом топливозабора, необходимо предусмотреть ревизию, для систематического удаления трухи. Если конус имеет небольшую площадь сечения, происходит зависание спрессовавшихся под давлением масс гранул. В этом случае рекомендуется устанавливать специальное приспособление «шнековый ворошитель».

Бункер подключенный к котлу.

Принцип работы бака-аккумулятора

Схема отопления с теплоаккумулятором

Принцип действия ТА для твердотопливного котла основан на высокой удельной емкости рабочей жидкости (воды или антифриза). За счет подключения бака объем жидкости увеличивается в несколько раз, вследствие чего повышается инерционность системы.

При этом максимально нагретый котлом теплоноситель сохраняет в ТА свою температуру в течение длительного времени, поступая по мере необходимости к приборам обогрева.

Так обеспечивается непрерывная работа системы отопления даже при прекращении сжигания топлива в котле.

Рассмотрим порядок работы системы с твердотопливным котлом и принудительной подачей теплоносителя.

Для запуска системы включается циркуляционный насос, установленный в трубопроводе между котлом и теплоаккумулятором.

Холодная рабочая жидкость из нижней части ТА подается в котел, нагревается в нем и поступает в его верхнюю часть.

В связи с тем, что удельный вес горячей воды меньше, она практически не смешивается с холодной водой и остается в верхней части буферной емкости, постепенно заполняя ее внутреннее пространство за счет отбора насосом холодной воды в котел.

При включении циркуляционного насоса, установленного в обратной магистрали системы между приборами отопления и аккумуляторным баком, холодный теплоноситель начинает поступать в нижнюю часть ТА, вытесняя горячую воду из верхней его части в подающую магистраль.

При этом горячая рабочая жидкость поступает ко всем приборам отопления.

Необходимый объем тепла для обогрева помещений может автоматически регулироваться комнатным датчиком температуры, который управляет работой трехходового клапана, установленного на выходе ТА в подающей магистрали. При достижении в комнате заданной температуры датчик выдает управляющий сигнал на клапан, который срабатывает и ограничивает подачу горячего теплоносителя в систему, перенаправляя его обратно в ТА.

После сгорания топлива в котле горячий теплоноситель из аккумулирующей емкости продолжает поступать в систему по мере необходимости, пока остывшая рабочая жидкость из обратной магистрали полностью не заполнит его внутренний объем.

Схема ГВС с баком-аккумулятором

Время работы ТА при неработающем котле может составлять достаточно продолжительное время. Это зависит от температуры наружного воздуха, объема буферной емкости и количества обогревательных приборов в системе отопления.

Для сохранения тепла внутри теплоаккумулятора бак подвергается теплоизоляции.

Также для этого могут использоваться дополнительные источники тепла в виде встраиваемых электронагревателей (ТЭНов) и/или теплоносителей (змеевиков), подключаемых к другим источникам тепла (электро- и газовые котлы, солнечный коллектор и пр.).

Встроенный в бак теплоноситель для ГВС обеспечивает нагрев холодной воды, подаваемой через него из водопроводной системы. Тем самым он играет роль проточного водонагревателя, обеспечивая потребности хозяев дома в горячей воде.
https://www.youtube.com/watch?v=rgMQG7RLCew

Твердотопливный котел. Некоторые особенности

должен оснащаться контуром аварийного охлаждения

Некоторые котлы имеют уже предустановленную систему охлаждения, которые имеют змеевидную форму, и подключающуюся к водопроводу. Также можно приобрести твердотопливный котел, со специальной арматурой, где находятся встроенные теплообменники. Кроме этого, твердотопливный котел имеет смесительный узел, который используется для понижения температуры.

Обвязка твердотопливного котла отопления схема

обеспечит качественное безопасное отопление

На сегодня можно успешно применять несколько разных систем обвязки отопления. Обвязка твердотопливного котла для отопления различаются между собой по сложности монтажа и принципу работы.

Одна из самых простых схем отопления, это использование гравитационного контура. Такая обвязка прекрасно подойдет для отопления небольшого помещения.

В такой системе отопления движение теплоносителя происходит за счет естественных процессов. Такая обвязка имеет довольно эффективную защиту от перегрева во время отключения основного контура при отключении электричества. При подключении есть одна важная особенность. Твердотопливный котел должен находиться немного ниже радиаторов отопления в цепи.

Чтобы не было гидроудара, схема монтажа для правильного отопления предусматривает установку специального расширительного бака. Бак разделен на две полости. В одной части бака находится вода, а в другой части бака находится воздух. Это сделано для того, чтобы избежать повреждения бака и котла, когда в трубах возникнет повышенное давление. Необходимо отметить, что такая схема обвязки отопления очень проста в исполнении.

Твердотопливные котлы схема обвязки с естественной циркуляцией

Для поддержания необходимой температуры, нужно добавлять в обратную линию теплоносителя воду из котла для подачи. Для этого в систему монтируется специальный трехходовой термический вентиль. Такой вентиль выпускается в трех вариантах.

• Для небольшого котла
• Имеет в наличии термоэлемент
• В комплект поставки входит насос.

Вентиль нужно установить на обратной линии . Когда температура начинает расти байпас закрывается на входе и добавление воды прекращается. Необходимо отметить, что работа такой системы требует подключение к электрической сети, поэтому если электроэнергия отключена, необходимо использовать теплоаккумуляторы.

При монтаже необходимо помнить, что рабочая система должна эффективно перемещать теплоноситель по трубам.

Обвязка твердотопливного котла с теплоаккумулятором

Конструкция теплоаккумурятора такая. Он представляет из себя утепленную емкость для воды определенной вместительности, которую можно рассчитать.

При расчете бака для теплоаккумулятора можно следовать такому правилу. Объем бака принимается в соотношении 25 – 30 л воды 1 Вт мощности, исходя из обогрева небольшого помещения.

Схема включения

Схема отопления включает в себя такие основные элементы.

• Циркуляционный насос.
• Трехходовый и обратный клапан.

Сразу вода проходит по трубопроводу от источника тепла через трехходовый клапан на отопительные приборы до тех пор, пока не достигается определенная температура. Например, 60°.

При этой температуре клапан будет добавлять в систему холодную воду. При этом на выходе должна быть температура 60°.

Обратный клапан присоединяется параллельно трехходовому термостату. Он включится при остановке насоса. При этом котел и теплоаккумурятор будут работать напрямую.

Эта схема отопления работает полностью автономно

Некоторые важные особенности

При подключении и монтаже нужно соблюдать некоторые важные правила. Для обеспечения долгой и бесперебойной работы системы, температура на входе должна быть около 40 или 45°, а на выходе из котла температура должна составлять примерно 55°. Если это условие не будет выполнено, на стенках оборудования начнет собираться конденсат, который постепенно будет разрушать металл.

Итак, было рассмотрено, что такое обвязка твердотопливного котла. Перечисленные выше схемы обводки наиболее распространенные, что связано, в первую очередь, с легкостью монтажа и надежностью работы. Правильное подключение определенного узла в монтаже системы, последовательность соединения соединительных труб необходимо делать правильно. Котел должен быть оснащен аварийным контуром, чтобы система могла работать даже во время ремонтных работ системы. Только правильное подключение обеспечит эффективность работы всей отопительной системы, и отопление помещения будет максимально эффективным.

Схема буферной емкости-аккумулятора тепла системы отопления, из нескольких баков

Некоторые умельцы делают сами или заказывают на стороне изготовление буферных баков из отрезков стальных труб большого диаметра — 300-800 мм. После установки на место баки утепляют.

Такие баки часто обходятся значительно дешевле, чем готовые буферные емкости, которые продаются на строительном рынке. Отсутствие защиты от коррозии в таких самодельных баках частично компенсируется увеличенной толщиной металла стенки.

Для защиты от электрохимической коррозии бак рекомендуется заземлить, а внутри бака разместить магниевый анод от промышленного водонагревателя.

Буферную емкость необходимого объема можно получить, соединив трубами два и более баков меньшего размера.

Верхнюю и нижнюю части баков соединяют между собой трубами диаметром не менее чем  полтора дюйма.

Получается батарея баков, соединенных между собой подобно секциям батареи отопления.

К котловому и отопительному контурам батарея из баков подключается по диагональной схеме. Такое соединение обеспечивает одинаковое распределение температуры воды во всех баках буферной емкости.

Последний бак в батарее (бак № 2 на схеме) может выполнять функции гидравлического разделителя между радиаторной системой отопления и теплыми полами.

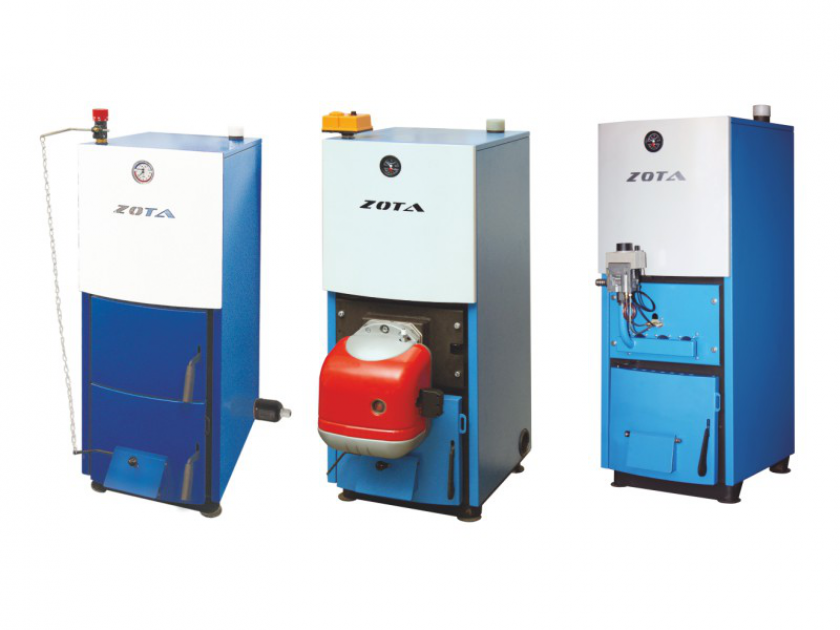

Когда целесообразно монтировать в доме два котла?

О преимуществах комбинированной системы рассказывается ниже, и каждый сможет оценить все ее плюсы самостоятельно. Но в ряде случаев без нее не обойтись, если думать о комфортности проживания.

• Нехватка мощности основного агрегата. Типичный случай, когда выбор отопительной установки делается без консультации с профессионалом, с ориентацией лишь на ее возможности и обогреваемую площадь. При расчетах учитывается еще ряд параметров, игнорирование которых приводит к тому, что смонтированный в доме прибор не может в некоторых ситуациях обеспечить качественное отопление. Более подробно о нюансах приобретения котлов рассказывается здесь.
• Повышение функциональности системы. Даже если котел твердотопливный относится к моделям длительного горения, то спустя определенное время подбрасывать в топку дрова (уголь) все-таки нужно. Когда наступит этот момент? По известному закону, в самый неурочный час, например, под утро. Автоматический перевод контура на работу с электрическим прибором избавляет хозяина от необходимости вставать среди ночи, чтобы загрузить в твердотопливный агрегат «горючее».

Вопрос выбора конкретных моделей для своего дома, с учетом особенностей строения и схемы отопления, требует отдельного рассмотрения. Он не настолько простой, как кажется, и чтобы не ошибиться, желательно проконсультироваться со специалистом в этой сфере. Сортамент отопительных приборов огромный, и, не обладая необходимыми знаниями, трудно сделать рациональную покупку.

Обвязка котла на твердом топливе полипропиленом

Пластиковые трубы имеют широкое распространение. Это обусловлено их приемлемой стоимостью, а также универсальностью. Благодаря полипропиленовым трубам можно избежать любых неприятностей и выполнить контур любой сложности. Скрепляются трубы посредством паяльника и фитингов.

Старайтесь сцепить их таким образом, чтобы соединений было как можно меньше.

Это обусловлено тем, что часто в участках пайки внутренний диаметр заужается, а из-за этого образуется ненужное гидростатическое напряжение и производительность котла падает. Если конструкция позволяет, то лучше применять отводы с плавным переходом, так вы исключите резкие перепады. Современный полипропилен спокойно выдержит температуру теплоносителя до 95°C, срок его эксплуатации достигает 50 лет без надобности производить какое-то серьезное обслуживание.

Подводя итог всего вышеописанного, стоит отметить, что описанные схемы обвязки твердотопливного котла очень популярны сегодня. Это обусловлено их простотой и надежностью. Для того, чтобы подобрать наиболее подходящий вариант для конкретного случая, лучше воспользоваться помощью специалистов.

Итог

Правильно оборудованная котельная обеспечит комфорт и тепло вашему дому, а также сбережет ваши деньги и нервы. Если сомневаетесь в чем-то, обращайтесь за помощью к специалистам.
