Как сделать диагностику и заменить термостат холодильника своими руками?

Ремонт

Перед значительными тратами на ремонт холодильника, желательно проконсультироваться с несколькими специалистами из разных фирм. Далеко не всегда требуются услуги мастера и покупка дорогостоящих деталей.

К примеру, на Самсунге стоит дорогой биметаллический датчик оттаивания. Прежде чем его менять, стоит убедиться в том, что проблему нельзя устранить иными путями. Однако во многих случаях самостоятельные попытки починить холодильник в домашних условиях могут привести только к усугублению ситуации.

Замена терморегулятора холодильника Индезит (Indesit)

Watch this video on YouTube

Видео: как проверить термостат (терморегулятор) на холодильнике

Как проверить термостат (терморегулятор) на холодильнике

Watch this video on YouTube

Хотите разбираться лучше других?

  • Как отремонтировать двухкамерный бытовой холодильник «Атлант» своими руками — Холодильную технику Атлант, относят к одной из наиболее востребованных. Эта марка отличается высоким качеством, современностью и доступной ценой. Но, как и любая аппаратура…
  • Как самостоятельно отремонтировать компрессор в холодильнике? — Проверка работоспособности компрессора Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания….
  • Замена датчика испарителя холодильника Атлант своими руками — Замена датчиков испарителя в холодильнике – не такой частый, но распространённый ремонт. Резистор, отвечающий за температуру, даже в дорогих моделях остаётся хрупкой и капризной…
  • Замена терморегулятора в холодильниках Атлант своими руками — Замена термореле своими руками много времени не займет. Для примера возьмем холодильник торговой марки «Атлант»: Определяем, где находится необходимая деталь. В старых…
  • Основные неисправности бытовых холодильников «Бирюса»: как устранить проблему — Российский холодильник Бирюса отличается качеством, позволяющим соперничать даже с продукцией известных марок. Но и тщательный контроль, и гарантия на 2-3 года не обеспечат полное…

Признаки неисправного терморегулятора

Определить исправность можно по непрерывной работе системы охлаждения, аппарат не может самостоятельно отключиться.

Есть несколько признаков, которые говорят о возможном выходе из строя терморегулятора:

  • быстрое нарастание слоя снега в морозилке и наледи в холодильном отделении;
  • нарушение цикличности в работе аппарата;
  • невозможность включения холодильника.

В этих ситуациях первым делом определяют, в каком состоянии находится терморегулятор. Более точную диагностику проводят специалисты.

Образование наледи на стенках агрегата

Для проверки исправности термореле ручку регулировки во время работы компрессора надо повернуть в сторону увеличения температуры. Если терморегулятор рабочий, то датчик отметит необходимый температурный уровень, компрессор отключится. Если двигатель работает и дальше, то деталь заменяют.

Когда реле исправно после диагностирования из холодильника убирают продукты, так он должен поработать 6 часов. Нужно посмотреть, как долго компрессор будет простаивать. Если приблизительное время составляет 40 минут, то прибором можно пользоваться. Частое включение и отключение регулируют при помощи настроек термостата. Если сделать это не удается, его меняют.

Холодильник не включается

Для того, чтобы проверить исправен ли терморегулятор, прибор отключают от сети, снимают кожух и смотрят провода. В старых холодильниках к клеммам подходят две штуки. Их надо снять и замкнуть между собой кусочком проволоки. Если компрессор запустился, то значит реле неисправное, а если он не заработал, то, скорее всего, сгорел мотор или сломалось пускозащитное реле.

В современных моделях к терморегулятору подходят 4 провода разного цвета, которые различаются в зависимости от предназначения. Для заземления применяют желтый с зеленой полосой, его трогать не надо. Остальные отсоединяют и замыкают между собой. Холодильник включают, если он не заработает, значит, реле исправное, причину нужно искать в пускозащитном реле или компрессоре. А если прибор включился, то следует поставить новый терморегулятор.

Для чего необходим термостат в холодильнике и что это такое

Терморегулятор обеспечивает полноценную работу агрегата. Фиксируя показания датчиков температуры в камерах, он подает сигнал на пусковое реле компрессора. Если в камере тепло, то мотор включается и нагоняет холод. При достижении заданного температурного режима он отключается.

Термостат представляет собой реле, с одной стороны которого находится герметичная сильфонная трубка с фреоном (капиллярная трубка). Ее конец прикреплен к испарителю. На другой стороне — клеммы для проводов. Размыкание и соединение контактов производит подачу сигналов на компрессор. Это происходит, когда внутри трубки с хладагентом изменяется уровень давления при снижении или повышении температуры.

Контактами управляет пружина. С ее помощью устанавливают температурный режим в камерах. К ней присоединена ручка регулировки. Ее поворот меняет степень натяжения пружины. В результате, чтобы сомкнуть или разомкнуть контакты, требуется больше или меньше усилий. Это оказывает влияние на давление в капиллярной трубке, при котором контакты срабатывают. Таким устройством оснащены модели с механическим управлением («Саратов», «Ока», Atlant и др.).

В агрегатах с электронным регулированием температуры процесс слегка отличается, но сам принцип аналогичен. Необходимый уровень температуры устанавливается на основании фактических показателей, фиксируемых капиллярной трубкой.

Система регулирования состоит из модуля управления и термодатчиков. Они контролируют температурный режим в разных зонах. Для замены и ремонта такого регулятора требуются знания в области электроники и специальное оборудование. Самостоятельно отремонтировать устройство не получится, придется обратиться к профессионалам.

Советы спецов по ремонту

Перед заменой реле (снятием панелей, кожуха и корпуса, отсоединением проводов и других операций) запоминайте, записывайте последовательность действий или фотографируйте каждый этап демонтажа – это пригодится при сборке бытового прибора.
Соблюдайте крайнюю осторожность и аккуратность в обращении с сильфонной трубкой: эту деталь легко повредить, а неправильное положение элемента, допущение перегибов приводит к некорректной работе холодильника.
Недопустимо выполнять пайку проводов реле к клеммам – это может привести к выходу из строя элемента, пробою изоляции, замыканию на металлический корпус бытового прибора.

От корректности работы термостата зависит режим работы компрессора холодильника. Неисправность температурного реле приводит к скорому выходу из строя техники, поэтому при первых признаках поломки функционального узла его нужно отремонтировать или заменить.

Шаг

Обращаем ваше внимание на то, что любой холодильник нужно содержать, хранить и использовать при соблюдении тех норм, которые заявляет производитель. В большинстве случаев обычная аккуратность приводит к тому, что техника служит на порядок больше времени, а поломки не доставляют неудобств их владельцам, как с точки зрения временных затрат, так и с точки зрения финансов

Удачной эксплуатации!

Вам понадобятся:

  • 1. термостат для холодильника Ranco K59-L1275

    термостат для холодильника Ranco K59-L1275

    500 р.

  • 2. термостат для холодильника Ranco K59-P1686

    термостат для холодильника Ranco K59-P1686

    420 р.

  • 3. термостат для холодильника Ranco K59-Q1902

    термостат для холодильника Ranco K59-Q1902

    367 р.

  • 4. термостат для холодильника Ranco К50-L3392

    термостат для холодильника Ranco К50-L3392

    400 р.

Возможные поломки регулятора температуры

Чаще всего терморегулятор выходит из строя по естественным причинам. За время работы он изнашивается. К его поломке могут также привести скачки напряжения в сети, попадание влаги, потеря герметичности. Бракованные детали попадаются крайне редко.

Если компрессор в холодильнике работает без остановки, на задней стенке появилась наледь или агрегат, наоборот, не включается, это не значит, что из строя вышел именно термостат. Но его проверяют в первую очередь. В случае обнаружения неисправности сразу обращаются к специалистам. Они быстро и качественно устранят поломку. Если в холодильнике с механическим управлением деталь можно заменить самостоятельно, то делать ремонт в агрегате с электронной системой не рекомендовано.

Как отрегулировать терморегулятор (термостат) в холодильнике?

Корректная работа термостата холодильного агрегата — гарантия свежести и сохранности ваших продуктов и полезности приготовленных блюд. В настоящее время холодильник — это необходимый предмет бытовой техники в каждом доме. При этом главной его функцией является обеспечение сохранности и свежести различных продуктов. Именно по этой причине так важна корректная работа термостата.

При этом стоит отметить, что для хранения разных видов продуктов питания, приемлемая определенная температура. Чаще всего данная информация указана на упаковке продукта питания. При этом регулировка терморегулятора в такой технике должна быть выполнена согласно инструкции, которая прилагается к каждой модели холодильника.

Устройство термостата

Основной функцией терморегулятора является управление мотор –компрессором в механической системе агрегата.

Установка терморегулятора в большинстве моделей осуществляется или же на передней панели оборудования либо в самой камере холодильника. При этом регулировка данной части техники производится по -разному в зависимости от модели устройства.

Электронное управление

Многие современные холодильники оснащены электронным способом регулировки температуры. Для этого на дверь холодильника размещается панель управления. Установить необходимый температурный режим можно нажатием кнопок.

В таких аппаратах вместо терморегулятора используют термисторы. В холодильной и морозильной камере на испарители размещаются датчики. Показания датчиков выводятся на электронную плату, где после обработки информации служат для включения и выключения компрессора.

Регулировка в разных моделях холодильников

Стоит отметить, что в современных моделях, в отличие от изделий, выпущенных в советское время возможна регулировка холодильной и морозильной камер по отдельности. Рассмотрим поведения такой операции в самых популярных брендах такой бытовой техники.

  • Gorenje. Регулирование температурного режима в таких агрегатах осуществляется посредством поворота специальной ручки термостата в положение между показателями: максимум и минимум. Наиболее оптимальным вариантом будет установка терморегулятора в положение Эко.
  • Однако здесь нужно учитывать температуру помещения где установлен холодильник. Так к примеру, если данный показатель составляет -16, то в таком случае повернуть ручку термостата до указателя «Максимум». Соответственно при высокой температуре ручку терморегулятора нужно повернуть в обратном направлении.
  • Либхер. Здесь регулировка термостата осуществляется посредством электронной системы. Главным преимуществом холодильника это производителя является наличие системы CoolPlus. При включении которого температура внутри холодильной и морозильной камеры не зависит от температурного режима в помещении, где установлен агрегат.
  • Атлант. Можно сказать, что это одна из самых популярных марок холодильника. Регулировка термостата производится посредством специальной ручки. При этом регулирование осуществляется по семи бальной шкале.

Можно ли перевозить холодильник лежа на боку?

Как работает и где находится

Устройство терморегулятора холодильника напоминает реле, один конец которого снабжен герметичной трубкой, наполненной хладагентом. С другой стороны имеются контакты, разъединением которых подается сигнал компрессору. Трубочка с фреоном закрепляется на испарителе. Принципы работы термостата включает следующие действия:

  • Хладагент, циркулирующий в трубке, быстро реагирует на изменение температуры. Если она повышается или снижается, давление в капилляре меняется.
  • При смыкании или разъединении контактов срабатывает пружина. Деталь применяется в управлении уровнем температуры в камере. Пружина подключена к регулятору. Поворотом ручки изменяют степень сжатия пружины. Из-за этого выраженность усилия, прикладываемого для смещения контактов, снижается или увеличивается.
  • При изменении положения контактов реле запускает или выключает компрессор. Так регулируется температура в морозильной и холодильной камерах.

В аппаратах с электронным управлением механизм действия реле, которое работает в холодильнике, будет несколько иным. Требуемый температурный показатель достигается путем фиксации капиллярной трубкой фактических показателей. Электронный модуль нужен для приема сигналов с нескольких датчиков. Отремонтировать подобный терморегулятор своими руками практически невозможно.

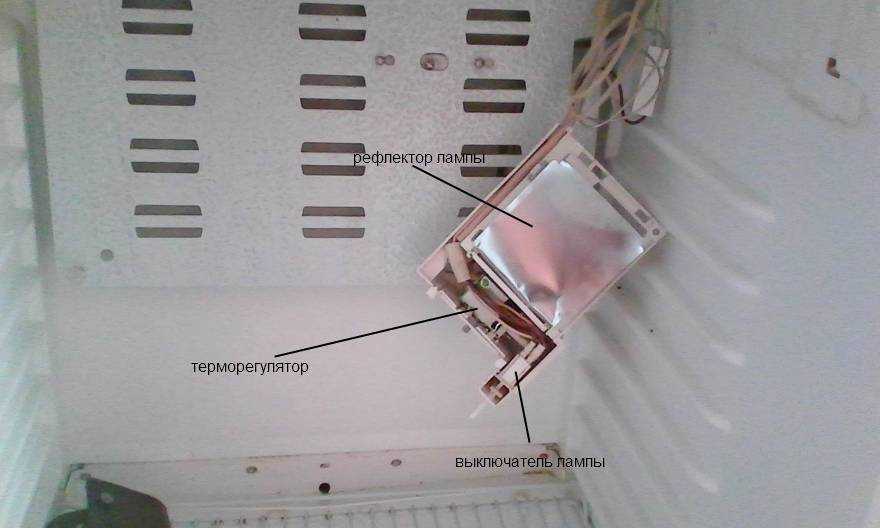

Внутри

Такое расположение термостата свойственно старым моделям холодильных установок. Эта деталь находится внутри камеры, она защищена пластиковым корпусом.

Снаружи

В таком случае терморегулятор обнаруживается возле ручки выбора температурного режима. Для извлечения детали необходимо удалить крепежные элементы и снять регулятор.

На какие слабости стоит обратить внимание при выборе?

Двухкамерный холодильник — это не средство роскоши, а необходимость. Невозможно представить ни одну современную квартиру, в которой не было бы холодильника

Не важно, какой он марки и производства. Как импортные, так и отечественные приборы имеют свои плюсы и минусы

Поэтому перед тем, как приобрести тот или иной агрегат необходимо изучить всю детальную информацию о нем. Это поможет сделать правильный выбор. Лучше всего начать со слабых сторон. Чаще всего к ним относится небольшая вместимость и различные неисправности.

Главным образом стоит обратить внимание на такие поломки, как:

  1. Проблемы с нагревательным элементом. При выходе его из строя требуется замена. Главным фактором, который выводит к неисправности, можно считать скачки напряжения в электросетях.
  2. Поломка пускового механизма. Она может быть также связана с напряжением. В отечественных холодильниках есть специальная защита от такого негативного явления.
  3. Таймер оттайки. При наличии данного удобного приспособления не стоит сбрасывать со счетов тот факт, что при его поломке могут произойти различные неприятные ситуации. Если долго игнорировать неисправность, то холодильник может выйти из строя, а продукты — испортиться.
  4. Непонятный шум. Это явление, которое больше всего беспокоит покупателей. Лучше всего выбирать бесшумный холодильник. Если он начинает издавать нехарактерные звуки, то это говорит о наличии каких-то глобальных проблем, если, конечно, фактор неправильного расположения прибора исключен.

Выбирая холодильник, постарайтесь узнать о нем как можно больше.

Признаки неисправности

Если холодильное устройство всегда работает на максимуме своих возможностей, не меняет режимы и не отключается, то нужно в обязательном порядке проверить работоспособность терморегулятора. Выполняется задача без извлечения устройства, но демонтаж потребуется в том случае, если рефрижератор вообще ни на что не реагирует или даже не включается. Ещё один повод заподозрить неисправность температурного реле – систематическое образование наледи на стенках.

Как проверить работоспособность температурного реле в домашних условиях

Сначала разберёмся, как поступить, если холодильная установка не отключается. Последовательность действий следующая:

  • освобождаем холодильник и морозильнику;

  • выдёргиваем вилку из розетки;
  • устанавливаем максимально низкую температуру или режим моментальной заморозки;
  • кладём внутрь холодильника (не морозилки) градусник, который отображает и минусовую температуру (поместить его нужно на среднюю полку, на дверь класть точно не стоит);
  • закрываем дверцу рефрижератора и обратно включаем его;
  • через 2 часа достаём градусник и проверяем показания.

Если градусник показывает 6–7 градусов, то с температурным реле всё в порядке. Иные числа – повод для обращения к мастеру по ремонту холодильников.

Если же проблема заключается в том, что техника вообще не включается, объяснение этому можно искать в неисправности сразу нескольких узлов и устройств. Но для начала стоит проверить термореле. Делают это так:

  • отключают агрегат;

  • снимают кожух;
  • изучают систему проводов (к клеммам реле могут подходить 2 или 4 провода);
  • замыкают провода;
  • смотрят на реакцию (если компрессор заработал, то проблема кроется в термореле).

Тест проводится легче на старых моделях. У них всего 2 провода, замыкают оба. В новых устройствах не 2, а 4, да и производители не придерживаются единой цветовой символики. Поэтому искомые провода могут выглядеть следующим образом:

  • коричневый (он отходит от вилки);
  • чёрный, красный или оранжевый (от двигателя компрессора);
  • зелёный, белый или жёлтый (от сигнальной лампы).

Перечисленные провода необходимо замкнуть, а вот четвёртый трогать не следует.

Важно! Гораздо надёжнее и проще демонтировать термостат и проверить его мультиметром. При наледи проводят тот же эксперимент, что и при невыключающемся холодильнике. Если показатели иные, а не 5–7 градусов, ручку регулятора поворачивают влево до полной остановки компрессора

Если положенное прекращение работы не наступает, то проблема действительно кроется в терморегуляторе

Если показатели иные, а не 5–7 градусов, ручку регулятора поворачивают влево до полной остановки компрессора. Если положенное прекращение работы не наступает, то проблема действительно кроется в терморегуляторе

При наледи проводят тот же эксперимент, что и при невыключающемся холодильнике. Если показатели иные, а не 5–7 градусов, ручку регулятора поворачивают влево до полной остановки компрессора. Если положенное прекращение работы не наступает, то проблема действительно кроется в терморегуляторе.

Алгоритм замены терморегулятора

Замена терморегулятора в холодильнике Атлант своими руками не займет много времени. Пошагово данный процесс выглядит следующим образом:

  • с холодильника снимают дверь основного отсека;
  • в крыше снимают заглушку, убирают винт и удерживающие крышу саморезы;
  • с терморегулятора снимают ручку;
  • после открепления кронштейнов, удерживающих деталь, убирают и ее;
  • на место старого узла устанавливают новый термостат и производят все действия по демонтажу в обратном порядке.

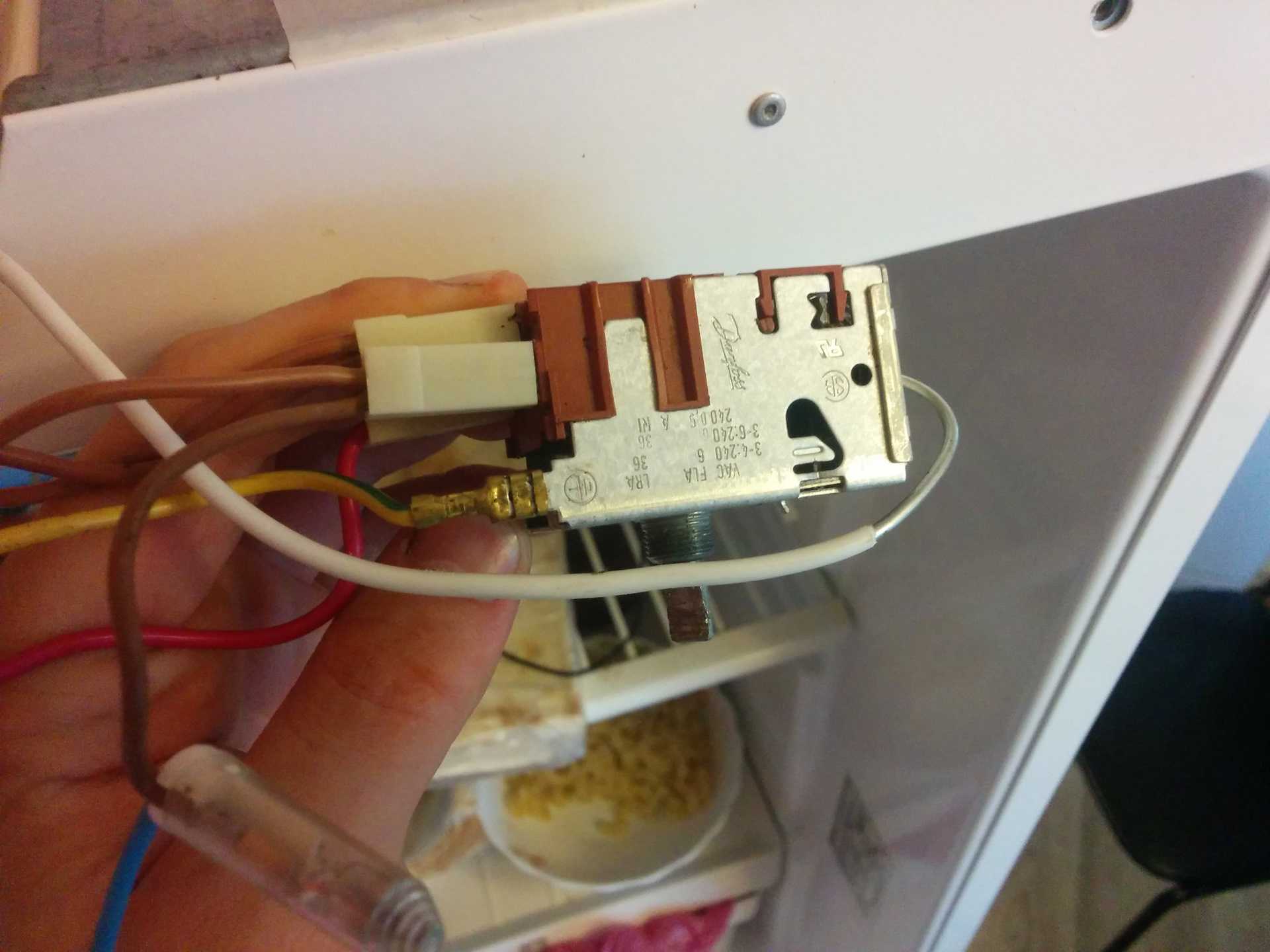

Снятие термостата холодильника

Замена терморегулятора в холодильнике Бирюса так же включает в себя несколько этапов:

  1. Демонтаж. Действия по удаления сломанной деталью производятся так же как в вышеупомянутом Атланте. Учесть нужно то, что Бирюса с электронным управлением сначала необходимо отключить блок управления.
  2. Монтаж. Бирюса с электронным управлением нуждаются в защите проводов в месте соединения специальной термоусадкой. Монтаж проводов производится методом спайки или скрутки. После этого производят сборку корпуса.

Замена терморегулятора в холодильнике Стинол зачастую производится профессиональными холодильщиками. Своими руками в Стинол можно произвести замену пружины. Так же без особых навыков в холодильниках Стинол можно произвести очистку контактов отбойного винта и проверку его работоспособности.

Замена и проверка терморегулятора холодильной камеры

Заменить термостат самостоятельно можно и в таких устаревших моделях, как ЗИЛ – 64. Данная модель, так же как и современные холодильники оснащена терморегулятором, который под воздействием множества причин могут выйти из строя. Найти запчасти к ЗИЛ – 64, несмотря на то, что он уже давно снят с производства не составит особого труда.

Термостат холодильника Зил

Самыми проблемными по части поломок термостатов являются холодильники модели Саратов – 264. Владельцы данных агрегатов чаще всего обращаются в ремонтные мастерские именно с этой проблемой. Замену терморегуляторов в Саратов – 264 чаще всего производят в условиях профессиональных ремонтных мастерских.

Как проверить терморегулятор в однокамерных, двухкамерных холодильниках Атлант перед заменой

Перед заменой терморегулятора рекомендуется проверить его работу. Процедура проверки зависит от обнаруженных признаков неисправности. Если холодильник беспрерывно функционирует и мотор не останавливается, нужно выполнить следующие действия:

  • отключить холодильник от питания и убрать все продукты из камеры;
  • переключить ручку регулятора температуры на самый холодный режим либо включить функцию быстрой заморозки (при наличии);
  • на центральной полке камеры оставить градусник, который способен измерять отрицательную температуру;
  • запустить холодильник и оставить на 2-3 часа;
  • извлечь градусник и проверить температуру — он должен отобразить 6-7 градусов, а при сильном отклонении требуется замена терморегулятора.

Чтобы упростить проверку и не тратить большое количество времени, можно добраться до термостата и подвигать в стороны пластину, которая размещена около штыря, удерживающего ручку. Если при движении пластины не слышно щелчков либо она остается неподвижной — проводят замену термостата.

Термостат холодильника – причины поломок

  • Сильфон и капиллярная трубка термостата заполнены фреоном. Если нарушается герметичность и фреон уходит полностью, то контактная группа отключает компрессор и он больше не включается.
  • Если утечка фреона незначительная (уходит медленно), то компрессор будет включаться на короткие промежутки времени. Холодильник при этом нужную температуру не наберёт. Но это будет происходить недолго. Если уменьшится  давление фреона в сильфоне, компрессор отключится и больше запуститься не сможет.
  • При повреждении контактной группы внутри термостата холодильник включиться не сможет. Это происходит при подгорании контактов из-за попадания влаги, перегрева и т.д.
  • При нарушении тарировки термостата холодильник будет отключаться рано, не успев набрать нужную температуру. Если это будет циклично повторяться через одинаковые промежутки в течение длительного периода, то проблема в нарушении пределов чувствительности термостата.

Что такое терморегулятор и зачем он нужен

Для начала разберемся, что же это, собственно, такое. Термостат — это такой прибор, который контролирует t˚C в вашем рефрижераторе и подает сигналы компрессору, заставляя его включаться и выключаться в зависимости от степени охлаждения в камере. Работает он очень просто. Терморегулятор — это реле. На одной его стороне расположена особая герметично запаянная трубочка, наполненная фреоном. С другой стороны — контакты электроцепи, с их помощью происходит управление компрессором.

Принцип работы

Работает все очень просто. Конец капиллярной трубки крепится на испаритель. Поскольку она наполнена хладагентом, например, фреоном, то при повышении t˚C внутри холодильной камеры давление в ней возрастает. От этого замыкаются соответствующие контакты реле и включается компрессор. Через некоторое время t˚C в холодильном отсеке понижается, давление в трубке сильфона падает и контакты размыкаются. Компрессор выключается.

Еще одной важной составляющей терморегулятора является пружинка, сжимающая и разжимающая его контакты. Именно от нее зависит, как и когда они будут срабатывать

Например, для того чтобы разомкнуть контакты при маленьком давлении в системе (низкой t˚C) нужно меньше усилий, для большого — больше. Сила натяжения пружинки регулируется при помощи ручки переключения терморегулятора. Именно так в холодильнике «Атлант» и других моделях с механическим управлением изменяется температурный режим.

В некоторых моделях рефрижераторов установлен электронный терморегулятор. Он состоит из температурного датчика и модуля управления. В современных моделях может быть установлено несколько датчиков, для каждой зоны охлаждения. Если ваш холодильник имеет электронный режим управления температурой, для его ремонта могут понадобиться специальные знания.

В каком месте необходимо искать терморегулятор холодильника

В современных моделях понятие «терморегулятор» дополняется новыми технологичными терминами. Роль термостата здесь выполняют термодатчики, которые точнее будет считать элементами мотиватора в электронном процессоре управления и даже программирования работой холодильника.

Если в классических изделиях ручка находится там же, где регулятор, то в новом рефрижераторе электронный модуль управления производители могут расположить где угодно. Наиболее вероятное место для расположения терморегулятора — дверь холодильника. Добраться до объекта несложно, сняв внутреннюю пластиковую панель двери

Важность сохранения целостности резинового уплотнителя, защелок и других деталей крепления подчеркнем повторно

Термодатчики размещены в различных камерах холодильника по отдельности, поскольку и процесс управления для каждой из таких камер происходит индивидуально. Отдельные датчики подают сигнал на включение нагревательного ТЭНа системы быстрой разморозки.

Они также часто выходят из строя, что приводит к сбоям в работе электронного модуля управления. Своевременная замена термодатчика в холодильнике очень важна. В результате сбоев зачастую приходится «перепрошивать» оперативную память процессора. Для такой операции требуется специальная компьютерная программа и коды «прошивок».
