Теплоаккумулятор своими руками - описание и изготовление!

Принцип работы

В основе принципа работы теплового аккумулятора лежит высокая теплоемкость воды. Описать его можно следующим образом:

Трубопровод котла подключается к верхней части бака, в которую поступает горячая вода – максимально нагретый теплоноситель
Внизу располагается циркулирующий насос, который выбирает холодную воду и пускает по системе отопления обратно в котел
Очень быстро остывшая ранее жидкость сменяется вновь нагретой

Когда котел прекращает работать, вода в трубопроводных магистралях системы отопления начинает постепенно остывать. Циркулируя, она попадает в бак, в котором начинает выдавливать горячий теплоноситель в трубы. Таким образом, обогрев помещений будет продолжаться определенный временной промежуток.

Функции, которые выполняет теплоаккумулятор

Современные тепло накопительные устройства – сложные аппараты, которые выполняют не одну полезную функцию:

Способны обеспечивать дом горячим водоснабжением
Стабилизируют температурный режим в помещениях
Позволяют увеличить КПД систем отопления до максимально возможного, снижая денежные затраты на топливо
Способны объединять более одного источника тепла в общий контур и наоборот
Накапливают избыточную энергию, вырабатываемую котлом

Несмотря на все положительные функции, которые выполняет тепловой аккумулятор в системе отопления, он имеет два существенных недостатка:

Ресурс воды напрямую зависит от вместимости установленного бака, тем не менее он остается ограниченным и имеет быстрое свойство заканчиваться. Будет не лишним дополнительная система подогрева из вне
Из первого недостатка плавно появляется второй: более ресурсоемкие установки требуют большой свободной площади для их размещения, например, отдельного помещения в виде котельной

В дополнение советуем прочитать наше руководство по сборке солнечного коллектора своими руками

Куда обращаться, если батареи чуть теплые, а доверия к местным представителям ЖКХ нет

После отправления претензии можно выждать неделю, если холод и жизненные обстоятельства (например, наличие в составе семьи маленьких детей или слабых здоровьем членов) не заставит действовать раньше.

При отсутствии должной реакции подобную жалобу следует направить в вышестоящую инстанцию — районную жилищную инспекцию или Роспотребнадзор. К документу надо добавить информацию о предпринятых ранее действиях, копию первого заявления, сообщив об отсутствии надлежащей реакции со стороны ЖКС.

В случае повторного молчания следующей инстанцией будет прокуратура. К предоставляемой жалобе необходимо приложить документальное подтверждение бесполезности предпринятых до этого попыток решить вопрос и сообщить информацию о вреде, нанесенном бездеятельностью должностных лиц проживающим в квартире.

Также можно обратиться в суд, но дела в нем рассматриваются не быстро и лучше пойти туда после решения основной части вопроса, предъявив требование о компенсации нанесенного материального и морального ущерба.

Столкнувшиеся с подобными сложностями граждане часто высказывают мнение о бесполезности обращения в местную ЖКС, советуя действовать сразу через инстанции более высокого уровня или отправлять оригинал претензии управляющей компании, а одновременно с ним копии во все остальные контролирующие организации.

Каждый случай индивидуален, и нельзя однозначно предвзято судить обо всех организациях подобного рода. Масштаб и интенсивность предпринимаемых действий зависит от множества факторов. Насколько настойчиво и куда жаловаться на холодные батареи, что делать в конкретном случае — каждый решает самостоятельно.

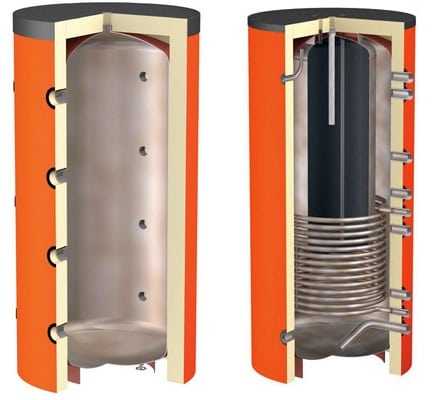

Принцип работы теплоаккумулятора

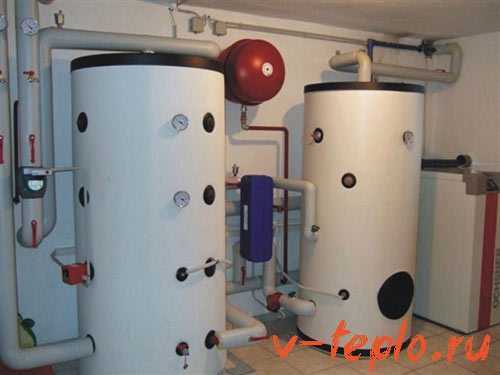

Теплоаккумулятор

Теплоаккумулятор представляет собой большую емкость, заполненную водой. Она нагревается от системы отопления прямым или косвенным образом. В результате этого температура воды повышается до максимального значения. Когда перестает работать котел происходит обратный процесс — энергия от нагретой воды передается теплоносителю.

Для выполнения этой задачи подключение к системе отопления теплоаккумулятора должно выполняться на максимально близком расстоянии от выходного патрубка котла. Кроме этого предъявляются следующие требования к конструкции:

Правильно рассчитать объем. Он напрямую зависит от площади отапливаемого помещения;
Теплоизоляция стенок. Это необходимо для уменьшения тепловых потерь, чтобы обеспечить максимальную теплоемкость;
Возможность дополнительной функции горячего водоснабжения (ГВС).

Подобная система отопления с теплоаккумулятором может обеспечить уменьшение расхода топлива до 30%.

Однако перед планированием изготовления и установки теплоаккумулятора следует учитывать такие негативные факторы:

Уменьшение КПД. Так как часть энергии от теплоносителя будет расходоваться на нагрев воды, то температура в радиаторах будет ниже, чем без теплоаккумулятора;
Эффективный самодельный теплоаккумулятор отопления актуально устанавливать только для систем с высоким температурным режимом работы – от 80/60. В противном случае потери тепла за счет нагрева воды значительно уменьшат степень нагрева воздуха в комнатах;
Большой объем емкости. Для аккумулирования достаточной энергии следует выбирать теплоаккумуляторы большой вместительности. Только так их работа будет по-настоящему эффективной.

Перед самостоятельным изготовлением необходимо сначала определиться с оптимальной конструкцией.

Что говорит закон?

На сегодняшний день все собственники, заключившие договор на поставку газа, обязаны ежегодно проводить ТО газового оборудования. Потребитель должен предоставить в газовую службу документы, подтверждающие заключение договора на техническое обслуживание с соответствующей компанией.

Примечательно, что в Европе нет практики ТО котлов — это исключительно российская норма.

Кто может проводить ТО?

Проводить обслуживание могут как юрлица, так и ИП. Список одобренных организаций публикуется в реестре Государственной жилищной инспекции по вашему региону. Специалисты уполномоченных компаний и фирм проходят обучение на специальных комбинатах, в нашем случае — «УКК „Мособлгаз“».

Что будет, если не проводить обслуживание?

Все, что находится в квартире (доме) — ответственность потребителя. То есть найти организацию для проведения ТО, заключить с ней договор и отправить необходимые документы в «Мособлгаз» или «Мосгаз» обязан именно потребитель.

Если контролирующие органы не получат нужные бумаги, то вас может ждать штраф, а в будущем — отключение подачи газа. Отрежут трубу и поставят на нее заглушку.

Что говорят производители?

Некоторые производители рекомендуют проводить ТО, другие об этом ничего не говорят.

Не снимут ли котел с гарантии, если в него полезет обслуживающая компания?

Если обслуживание проводят специалисты, с гарантии не снимут — по закону. Более того, некоторые производители могут увеличить ее длительность, если вы своевременно проводите ТО. Информация об этом содержится в гарантийном талоне, внимательно изучите его.

Хочу установить новый котел в доме — какой выбрать?

Если отбросить недовольство — оправдано ли ТО?

Если заказчик и исполнитель относятся к необходимости обслуживания не как к простой формальности, то в нем определенно есть смысл.

В первую очередь это диагностика возможных проблем. Вы можете перед отопительным сезоном оценить состояние котла и других узлов, чтобы в неожиданный момент не оказаться без тепла.

Со временем работа отопительной системы может ухудшиться:

Котел часто включается и выключается.
Все работает, но батареи холодные.
Скачет давление в системе.
Вытяжка не справляется.

Во время ТО проверяют работу всех узлов котла и проводят плановые работы:

Тестируют проводку.
Чистят внутренние части, фильтр.
Настраивают горелку.
Проверяют насос.

Регулярное обслуживание помогает перестраховаться и выявить возможные проблемы заранее.

Если что-то случилось с котлом, то быстро заменить его в сезон отопления будет проблематично.

Если возникнут проблемы зимой, вам придется экстренно искать специалистов. Зима — «горячий» сезон для компаний, очереди на заказы длинные, а цены высокие. Работа отопления остановится — пока котел не починят или не заменят. Если провели ТО — вы спокойны на весь отопительный сезон.

Вопрос скорее в том, как вам комфортнее: перестраховаться и чувствовать себя спокойно или надеяться, что котел проработает максимально долго без вмешательства, а газовые службы о вас не вспомнят.

Когда проводят ТО и как долго это длится?

По закону, обслуживание газового котла проводится не реже одного раза в год. В договоре с исполнителем указывают перечень услуг, а после ТО — выдают акт. Процедура длится от 2 до 4 часов — все делается в течение одного рабочего дня. Работы могут проводиться в любое время года, но лучше делать это заранее, до начала отопительного сезона.

Во время ТО котел разбирается. Если он в работе, то желательно выключить его за несколько часов до приезда мастера — чтобы система успела остыть.

Энергобыт Сервис → Услуги:Техническое обслуживание котлов

Как сэкономить на ТО?

Лучше всего дождаться периода специальных предложений. С апреля по июнь у обслуживающих компаний самая низкая загруженность, поэтому цены в это время могут быть ниже.

Еще раз самое главное:

Термостатные приборы для экономии газа

Если хочется экономить максимально рационально, то следует купить термостатный прибор для сбережения ресурса. Такая система поможет сберечь приличную сумму средств на оплате за газ. Сохраненные деньги можно потратить на нужные цели.

Что собой представляет такой прибор

Термостатный прибор для экономии газа – это настенная панель управления с дисплеем и набором функций, благодаря которым можно рационально и экономно использовать ресурс.

Пример установленного термостата на стене для экономии расхода газа

Использование прибора достаточно легкое. Овладеет навыками пользования даже человек, который ранее не сталкивался с подобным оборудованием.

Монтаж изделия достаточно прост. Тем не менее, лучше обратиться к специалисту для установки. Это поможет избежать неправильной работы системы и проблем с подачей газа.

Принцип работы

Перед тем как установить прибор для экономии газа, необходимо разобраться, каковы же его функции и в каких процессах, связанных с газом, он поможет. В первую очередь на такое приспособление стоит сделать акцент людям, в доме у которых установлены газовые котлы.

Прибор непосредственно соединяется с котлом, что обеспечивает их полное взаимодействие. Рациональным решением будет размещение панели управления вблизи от котла. Это поможет повысить функциональность и ускорить процесс реакции на заданные параметры.

Смотрите в видео: принцип работы комнатного программируемого термостата.

Когда в доме нет прибора, позволяющего задавать функции экономии, то котел может бесполезно действовать на протяжении часа, а порой и целого дня. В случае с наличием приспособления, после нагрева воздуха до заданной температуры, котел автоматически выключиться и перестанет функционировать.

Советуем посмотреть видео: подключение термостата к газовому котлу.

Сколько газа можно сэкономить

Экономия газа в квартире с автоматизированным прибором, контролирующим и регулирующим температуру, будет значительной. Производители обещают, что оплата газа с таким приспособлением сократиться в размере от 20 до 40%. Все зависит от того, какая функциональность будет задаваться в программе. Система уже в первый месяц использования окупит свою стоимость. А в дальнейшем можно значительно сохранять семейный бюджет, оплачивая меньше за коммунальные услуги, в частности, за газ.

Преимущества

У данного приспособления достаточно много положительных сторон, указывающих на действенность и пользу.

Доступная цена;
Универсальный вид, который поможет идеально вписаться приспособлению в абсолютно любой интерьер квартиры или дома;
Значительно сократит количество расхода газа, что поможет сэкономить приличную сумму средств;
Легкое управление, с которым справятся даже люди, которые не разбираются в данном профиле;
Широкий ассортимент от разных производителей, который поможет каждому подобрать идеальное для себя приспособление для экономии газа.

Недостатки

Установка оборудования требует рук профессионалов. Но это вряд ли можно назвать недостатком, потому что качественный монтаж обеспечит стабильную и бесперебойную работу прибора.
Экономит только газ, потребляемый в процессе работы котла. Сократить расходы газа от плиты с таким приспособлением не получится.

Схемы возможных подключений

Давление, режимы температур и требования к теплоносителям идентичны для котлов и контуров. Ограничителем для регулировки на приборах является только количество проходящего теплоносителя.

Практически повторяет схему, представленную выше. Разница лишь в том, что регулировка зависит от того, как меняется у теплоносителя температура. Поэтому схема включает трехходовые клапаны. Позволяет эта схема использовать максимально полно накопленный потенциал.

В данной схеме теплоноситель циркулирует по малому контуру. Эффективна там, где имеет место превышения давления в самой емкости либо в приборах, а также при применении не одинаковых теплоносителей в контурах и котле.

Используют для аналогичных со схемой №3 условий, но используется внешний теплообменник.

Предназначена для обеспечения проточной подогретой водой. Имеет встроенный теплообменник, отличающийся спиралевидной формой. Рассчитана равномерное, без пиковых нагрузок, потребление.

Применяется встроенный бак. Используется при пиковых нагрузках, т.е. неравномерном потреблении воды. Использовав накопленный запас горячей воды, для последующего нагрева, начинающегося после заполнения бака, необходимо много времени.

Бивалентное соединение с дополнительным источником тепла, выступает которым солнечный коллектор, несущий основную нагрузку. Включение котла производится по необходимости, если имеет место недостаток для подогрева основной энергии.

Мильтивалентная схема с тремя тепловыми источниками: котлом, играющим вспомогательную роль, коллектором солнечным и низкотемпературным источником, характеризующимся высокой стабильностью, независимостью сезона и времени суток — тепловым геотермальным насосом.

Схемы, понятно упрощенные.

В действительности они гораздо сложнее:

контуры отопления используются различные;
нагрев происходит от разномощных источников с различной температурой.

Ниже приведена примерная схема:

котел твердотопливный;
лектрический (вспомогательный), включающийся во время действия льготного тарифа (по необходимости);
блок в контуре котла высокотемпературного;
гелиостанция (основной источник в солнечную погоду);
теплогенератор, принимающий тепло от всех контуров;
контур высокотемпературный с возможностью регулировки режимов;
контур низкотемпературный, с предусмотренным регулированием нагрева теплоносителя;
контур проточный горячего водоснабжения со смесительным узлом, чтобы регулировать нагрев бытовой воды.Помимо перечисленных устройств нередко применяют ТЭНы, чтобы поддерживать нужную температуру, без внепланового включения твердотопливного котла.

ТЭН теплоаккумулятора имеет собственную термостатическую систему:

Как сделать своими руками

Самый простой способ изготовления теплового аккумулятора для отопления своими руками подразумевает наличие готовой стальной бочки.

Бочка для теплоаккумулятора

Если же необходимая емкость отсутствует, то ее нужно сварить из стальных листов, толщина которых должны быть 2 мм. Если подключение теплоаккумулятора происходит в качестве гидравлического разделителя, то снизу нужно врезать два штуцера и сверху два, длина этих приспособлений должна быть идентичной толщине утеплителя. К нижним патрубкам необходимо присоединить тройники с термометрами. Далее бочку нужно обвернуть фольгой, а после утеплителем

В качестве утеплителя важно использовать материал, который контактируя с горячими поверхностями, не выделяет ядовитых испарений. Последний этап: емкость, предварительно обитую теплоизолятором закрыть снаружи кожухом из тонколистовой стали или жести

Если же теплоаккумулятор параллельно будет использован в качестве нагрева горячей воды, то необходимо изготовить еще змеевик. Материалом выступает медная труба, диаметр которой составляет 20 мм.

Еще один способ, которому обыватели отдают большее предпочтение — это изготовление теплоаккумулятора из еврокуба ёмкостью 1000 литров. Рекомендуется использовать еврокубы, высокое качество которых подтверждено международным сертификатом качества.

Прежде чем начать изготавливать термоаккумулятор из еврокуба, следует помнить, что температура жидкости, которая будет находиться в такой резервуаре не должна превышать 72°С, поэтому стандартные еврокубы для отопительных систем с высокой температурой не подходят.

Для того, чтобы самостоятельно соорудить тепловой аккумулятор из еврокуба нужны следующие материалы:

еврокуб из пищевых материалов;
тэн 3000 Вт, 3 штуки;
футорка с прокладками G2″ на G1″1/4, 5 штук;
муфта D32 — G1 1/4″, 2 штуки;
адаптер-переходник G1″1/4, 2 штуки;
контргайка G1″1/4, 5 штук;
сгон G1″1/4 30 см, 2 штуки;
сантехнический лён или специальная паста;
герметик;
карданный ключ.

Теплоаккумулятор из еврокуба на 1000 л

Сборка осуществляется следующим способом:

Дрелью в корпусе контейнера нужно сделать врезку под тэны, далее в отверстия вставить футорки с применением прокладок и силиконового клея-герметика, с внутренней стороны закрепить футорки контргайками и установить тэны.
Затем необходимо обеспечить подачу воды в теплообменник, это осуществляется при помощи штатной сливной горловины через переходники.
Следующий этап: в верхнюю часть еврокуба врезается “обратка” и подключается, после чего нужно разметить место под врезку и установку теплообменника, а также врезать футорки и вкрутить в них сгоны.
С внутренней стороны сгонов надо прикрутить муфты для подсоединения гофру, затем ее закрепить и равномерно распределить по объему теплового аккумулятора для отопления.
Подключая тепловой аккумулятор, на место монтажа устройства нужно установить лист ЭППС, толщина которого должна составлять 10 см, а также по задней стенке проложить ПСБ толщиной 15 см.

Утепляется тепловой аккумулятор при помощи 10 сантиметрового листового пенопласта. Его нужно приклеить к корпусу еврокуба.

Помимо твердотопливных котлов, использовать теплоаккумулятор выгодно для газовых и электрических отопительных устройств:

Используя газовые котлы, экономия достигается из-за переменного использования теплоаккумулятора и самого котла. При этом газ расходуется в меньших количествах, так как газовая горелка включается намного реже.
Для электрокотлов теплоаккумулятор достаточно включать на полную мощь только в ночью, так как тарифы на электроэнергию в это время намного ниже. В дневное время, когда котел отключен, обогрев осуществляется за счет тепла, которое накопилось за ночь.

В теплоаккумуляторе отсутствуют подвижные механические элементы и работа его статична. А это означает, что данное устройство надёжно и долговременно в использовании.

Схема подключения и монтаж своими руками

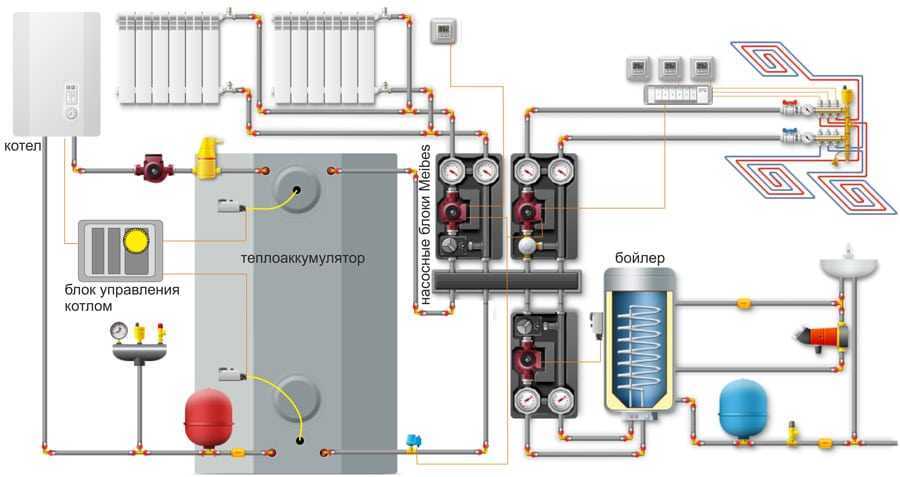

Схема подключения теплового аккумулятора

Если вы сталкивались с монтажом или реконструкцией отопительной системы, то вам будет несложно изготовить и установить тепловой аккумулятор. Справиться с этой работой сможет и новичок при наличии необходимых слесарных навыков.

Схема подключения буферной ёмкости имеет следующие особенности:

к нижним патрубкам прибора присоединяются вход котла и обратная ветка отопительной системы;
движение теплоносителя в системе, равно как и его подачу в нагревающий агрегат, обеспечивает циркуляционный насос, установленный совместно с обратным клапаном и запирающим краном;
к выходу котла подключён второй насос, предназначенный для транспортировки горячей жидкости к верхнему патрубку аккумулирующей ёмкости;
второй верхний патрубок бака соединяется с напорной магистралью системы отопления. При этом возможно включение как с трёхходовым клапаном, так и без него.

Отметим, что подобный принцип используется для систем с одним отопительным агрегатом. Применение нескольких котлов требует дополнительной установки запирающих, балансировочных и отсекающих устройств, что значительно усложняет схему подключения и конструкцию теплового аккумулятора.

Установка теплоаккумулирующей ёмкости

Монтаж теплового аккумулятора предусматривает установку регулирующей автоматики, запорных устройств и центробежных насосов

Вне зависимости от того, какой теплоаккумулятор используется (покупной или изготовленный своими руками), в процессе работы понадобятся:

шаровые краны;
циркуляционные насосы;
отрезки труб необходимого диаметра;
обратные клапаны;
датчики температуры;
предохранительный клапан;
электрическая проводка;
трехходовые краны или электрическая система управления работой циркуляционных насосов;
тепловой аккумулятор.

Кроме этого, потребуются обычные наборы сантехника и электрика, которые включают нужные инструменты и необходимые изолирующие и герметизирующие материалы.

При монтаже буферной ёмкости учитывают способность нагретой жидкости подниматься в верхнюю часть бака

Прежде всего, определяют место установки прибора. Если есть возможность, то бак монтируют как можно ближе к отопительному котлу. Теплоаккумулирующую ёмкость подключают в следующем порядке:

Из отопительной системы сливают теплоноситель.
К одному из верхних выводов бака подключают предохранительный клапан.
На патрубки бака устанавливают шаровые краны. Можно обойтись и без запорной арматуры, но в таком случае при необходимости ремонта или замены оборудования понадобится сливать теплоноситель.
К нижнему выводу ёмкости подключают циркуляционный насос, посредством которого охлаждённая жидкость будет подаваться в котёл.
Напорный патрубок отопительного агрегата присоединяют к верхнему выводу теплового аккумулятора.
Монтируют датчик температуры и блок автоматики, которые будут управлять циркуляционным насосом в зависимости от степени нагрева теплоносителя.
К парному выводу, расположенному в верхней части бака, подключают подающую магистраль отопительной системы.
На обратном трубопроводе монтируют второй циркуляционный насос. Этот агрегат понадобится для транспортировки теплоносителя по контуру обогрева.
Устанавливают автоматику для управления работой второго насоса в зависимости от температуры воздуха в помещениях.
Если конструкцией теплоаккумулятора предусмотрен второй контур, то его присоединяют к системе горячего водоснабжения.
При необходимости выполняют электрическое подключение ТЭНа буферной ёмкости к питающему напряжению.
Устанавливают устройство защитного отключения и заземляющий контур.

Места всех сопряжений должны быть тщательно герметизированы при помощи пакли и специальной пасты. Фум-ленту лучше не использовать, поскольку она не позволит «доворачивать» соединения для правильной установки циркуляционных насосов и удобного размещения шаровых кранов.

Как подключить тепловой аккумулятор в обвязке с твердотопливным и газовым котлами (видео)

Тепловой аккумулятор оптимизирует работу отопительного агрегата и позволяет экономить ресурсы. Буферную ёмкость несложно установить своими руками, для чего можно купить готовое изделие в торговой сети или же изготовить накопительный бак самостоятельно. В любом случае потраченные средства окупаются в короткий срок, что позволяет советовать установку теплоаккумуляторов как с целью энергосбережения, так и для защиты отопительных агрегатов от перегрева.

Изготовление теплоаккумулятора своими руками

Можно ли сделать теплоаккумулятор для отопления своими руками? Для этого потребуется изготовить конструкцию с рассчитанным объемом. Лучше всего применять толстостенную оцинкованную сталь. Так как габариты будущего типа аккумулятора достаточно велики — работу по сварке следует доверить профессионалам. Любой дефект шва может привести к печальным последствиям — разгерметизации всей конструкции.

Для улучшения прочностных характеристик рекомендуется изготавливать двухслойную емкость. Материал внутренней прослойки не должен коррозировать под воздействием воды и высоких температур. Наружная оболочка должна выполнять функции механической защиты. Также нужно правильно выбрать диаметр патрубков, чтобы подключение теплоаккумулятора к системе отопления выполнялось без дополнительных переходников.

Работы можно разделить на следующие этапы:

Изготовление внутреннего трубопровода. Лучше всего делать П-образным, при этом высота должна быть на 5-7 см меньше, чем у емкости;
Сварка внутреннего цилиндра. В нем должны быть предусмотрены отверстия для патрубков;
Изготовление наружного цилиндра.

После того как изготовление теплоаккумулятора для системы отопления своими руками было завершено — необходимо проверить его прочность. Для этого конструкцию заполняют водой и визуально наблюдают за отсутствием протечек или разгерметизацией.

Изготовление бака

Теплоаккумулятор для твердотопливного котла можно изготовить своими руками в форме цилиндра, квадратной или прямоугольной формы. Первый вариант лучше. Для его изготовления стоит взять обычный листовой металл с толщиной 4-9 мм. Выгнуть такой металл в цилиндр в домашних условиях очень сложно. Поэтому стоит обратиться в металлообрабатывающие компании. Там проведут прокатку материала и сделают качественные швы.

Проще изготовить своими руками прямоугольный бак. Изготовление включает такие этапы:

Подключение болгарки к электросети и разрезание металла на прямоугольники согласно своей схеме.
Установка двух вертикальных сторон под углом 90°. Для их фиксации можно использовать большие тяжелые предметы. Могут подойти бочки.
Выполнение точечной сварки в нескольких местах.
Проверка правильности угла и при необходимости коррекция.
Сварка двух стенок. Шов следует делать как извне, так и изнутри.
Приваривание всех остальных частей.
Наваривание на каждую сторону 4-5 ребер жесткости. Такие ребра можно было бы не приваривать на бак с объемом, меньшим 5 куб. м. Если будет использоваться цилиндрическая емкость, то ребра жесткости необходимы на верхней и нижней стороне.

Поскольку теплоаккумулятор дляу стройства будет большим, на верхней стороне стоит сделать крышку. Диаметр крышки — 60 см. Ее толщина должна в два раза превышать толщину основного материала. Можно будет залезать/вылезать из бака и варить его изнутри. Крышка должна закрываться герметично. Для этого в конце всех работ на стыки наклеивают своими руками резиновую втулку.

Некоторые пытаются использовать в качестве основной емкости пластмассовые бочки. Они не подходят, так как рассчитаны на невысокую температуру. Исключение составляют изделия, в маркировке которых указано «способность выдерживать температуру, равную 100 °С».

Изготовление бака-теплоаккумулятора своими руками

Теплоаккумулятор по форме представляет собой обычный бак, сделать его самостоятельно несложно. Сначала нужно определиться с объемом аккумулятора. Его емкости должно хватить на непрерывную работу системы отопления дома между двумя загрузками топлива – в случае твердотопливного котла либо на работу котла только в ночное время суток – в случае электрокотла.

На практике установлено, что для достаточного обогрева 100 м2 помещений необходим теплоаккумулятор емкостью не менее 1,4 м3. Величина эта рекомендуемая, окончательный объем бака подбирается для каждого случая отдельно.

Читать также: Группа безопасности для отопления: установка группы безопасности

Выбор конструкции

Тепловые аккумуляторы бывают двух видов:

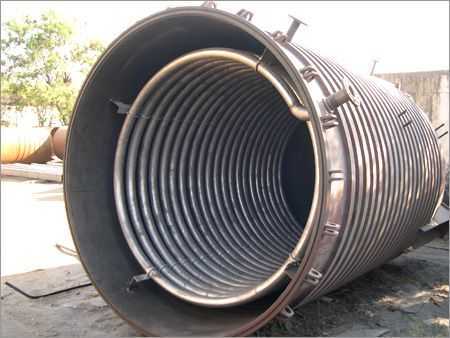

С теплообменником – внутри бака размещается теплообменник в виде спирали из нержавеющей (или медной) трубки, которая подключена напрямую к котлу, в результате чего теплоноситель котла перемещается по отдельному контуру и за счет этого нагревается вода;
Без теплообменника – теплоноситель в котле и системе отопления один и тот же.

Бак с теплообменником используется, когда к тепловому аккумулятору подключается более одного источника тепловой энергии, например, кроме котла подключен еще солнечный коллектор или тепловой насос либо давление в контуре котла недопустимо для системы отопления и т.д.

Читать также: Почему повышается давление в системе отопления

Изготовление бака

Под теплоаккумулятор подойдет любой бак соответствующего объема. Он может быть круглым или прямоугольным, изготовленным из стали или пластика. Но в случае бака из пластика, следует убедиться, что материал способен выдержать высокие температуры теплоносителя, которые могут доходить до 90 °C.

Читать также: Температура теплоносителя в системе отопления: нормы, максимальная и минимальная температура

Если подходящей емкости нет, ее можно изготовить своими руками. Для этого понадобятся:

Стальной лист, толщиной не менее 2 мм;
Трубы, фланцы или сгоны (если трубопроводы соединяются на резьбе).

Бак своими руками проще сделать прямоугольной формы. Зная объем аккумулятора, габаритные размеры металлоконструкции можно подогнать под условия помещения, где будет производиться установка.

Процесс изготовления теплоаккумулятора своими руками производится в следующей последовательности:

Разметка и резка в размер стального листа;
Сварка металлоконструкции бака;
Разметка и приваривание отводов и фланцев (сгонов);
Зачистка сварочных швов;
Проверка на герметичность, нужно заполнить бак водой и внимательно осмотреть сварочные швы на отсутствие утечек.

При изготовлении теплоаккумулятора своими руками обязательно нужно предусмотреть ремонтный люк, позволяющий очищать внутреннюю поверхность емкости от отложений и накипи, а также дренажный слив.

Далее нужно сделать теплоизоляцию металлоконструкции бака со всех сторон. В качестве теплоизоляции можно использовать:

Пенопласт;
Минеральную вату;
Любой другой подходящий теплоизолятор.

На тепловом аккумуляторе обязательно должен быть предусмотрен предохранительный клапан. Кроме того, аккумулятор рекомендуется оснастить термометром и запорной арматурой на каждом из отводов, в результате чего облегчается его обслуживание.

Читать также: Балансировочный клапан для системы отопления: принцип работы

Теплоаккумулятор устанавливается в непосредственной близости от котла, чтобы избежать лишних потерь тепла. Установку производить на ровную бетонную поверхность. Доступ к ремонтному люку не должен быть загроможден.

После монтажа теплоаккумулятора подключают его отводы к контуру котла и контуру системы отопления. Аккумулятор, сделанный своими руками, готов к работе.

Читать также: Буферная емкость для отопления: гидроаккумулятор своими руками
