Обвязка котла отопления своими руками: схемы и правила

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

природном газе и дровах;
твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Виды систем водяного отопления

По способу циркуляции теплоносителя системы водяного отопления делятся на 2 типа:

Схема с естественной (гравитационной) циркуляцией, открытая система;
Схема с принудительной циркуляцией, система закрытого типа.

В системе с естественной циркуляцией движение воды осуществляется за счет разницы плотностей теплоносителя. Нагретая вода несколько расширяется, приобретает меньшую плотность и вес, поднимается по системе вверх. Ее место занимает холодный теплоноситель, который, в свою очередь, также нагревается и продолжает движение.

Системы данного типа сообщаются с атмосферой через расширительный бак открытого типа. Бак служит естественным воздухоотводчиком, принимает в себя излишки воды при нагреве. Расширитель часто оборудуют трубой перелива для сброса воды при быстром расширении.

Гравитационная система применима только к напольным котлам, так как настенные имеют относительно малый диаметр подключения и небольшой теплообменник. Эти факторы не позволят реализовать принцип естественного циркулирования.

Котел устанавливается в нижней точке системы, от него поднимается вертикальный стояк высотой не менее 2,5 метров. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 – 5 мм на погонный метр, расходится к приборам отопления.

Кроме расширительного бака никакого оборудования в этой схеме монтировать не требуется. Система выполняется из стальных труб диаметром 40 – 50 мм. Применение полимерных (пластиковых) трубопроводов не рекомендуется из-за высокого значения температуры в зоне котла и низкой теплопроводности стенок. Стальные трубы сами по себе выступают поверхностью нагрева.

В качестве приборов отопления используются чаще всего чугунные радиаторы, имеющие большое проходное сечение. Алюминиевые и биметаллические радиаторы имеют малое проходное сечение – это препятствует движению теплоносителя.

Система закрытого типа – наиболее популярная схема реализации отопления. Теплоноситель в такой системе движется принудительно, нагнетается циркуляционным насосом. Рабочее давление в закрытой схеме составляет 1,5 – 2,0 кгс/см2, предельное (давление срабатывания предохранительного клапана) – 3,0 кгс/см2.

Для монтажа систем применяются различные виды материалов. Трубы в этом случае имеют меньший диаметр по сравнению с естественной циркуляцией, доступна прокладка скрытым способом. Диапазон размеров трубопроводов колеблется от 15 до 25 мм (внутренний условный диаметр).

Закрытая схема универсальна для любых видов котлов – настенных и напольных. Обвязка котла в этом случае имеет набор обязательных элементов:

Расширительный бак мембранного типа (экспанзомат);
Циркуляционный насос;
Группа безопасности котла.

Для обеспечения более качественной работы устанавливают дополнительное оборудование – гидравлический разделитель (гидрострелка), теплоаккумулятор.

Расширительный бак предназначен для компенсации давления в системе. При расширении пластичная мембрана растягивается, излишки теплоносителя заполняют водную камеру сосуда. При остывании мембрана вытесняет воду обратно под давлением воздушной камеры экспанзомата (1,0 – 2,0 кгс/см2).

В состав группы безопасности входят следующие устройства:

Корпус;
Термоманометр;
Предохранительный сбросной клапан;
Ручной или автоматический воздухоотводчик.

Настенные модели обычно имеют полный набор встроенного оборудования – насос, экспанзомат и группу безопасности. Напольные модели зачастую производятся без дополнительного оборудования, его необходимо приобрести и установить отдельно.

Системы с естественной (гравитационной) циркуляцией модернизируются установкой насоса малой мощности. Это значительно улучшает показатели работы, выравнивает температуру сети, не требует монтажа другого оборудования.

Основные технические характеристики теплоаккумулятора для частного дома

Бак теплоаккумулятора имеет цилиндрическое или квадратное сечение и объём от 200 до 30000 л. Материалы для изготовления служит нержавеющая сталь или металлические сплавы с антикоррозионным покрытием. Кроме того, наличие воды, занимающей весь внутренний объем замедляет интенсивность коррозии. Буферные емкости небольшого объема покрывают изнутри эмалью. Некоторые производители предлагают емкости, изготовленные из термостойких полимерных материалов с дополнительными ребрами жесткости для укрепления конструкции. Такие изделия не боятся коррозии, однако имеют существенные ограничения по размерам в связи с низкой прочностью материала.

Некоторые баки имеют горизонтальные перегородки, разделяющие внутреннее пространство на отдельные секции. Это способствует более выраженному температурному расслоению воды. Как следствие, повышается эффективность управления тепловыми потоками.

Количество пар патрубков подачи и обратки зависит от системы отопления. Большинство моделей имеют от 2 до 10 пар. При этом на каждую пару рекомендует устанавливать отдельный циркуляционный насос. В конечном счете, более целесообразно при обвязке котла с теплоаккумулятором дополнительно использовать тепловой коллектор (гребенку) для распределения теплоносителя по контурам.

Некоторые модели предоставляют возможность установки дополнительных нагревательных элементов. Теплоаккумулятор с тэном, в зависимости от его мощности, может стать полноценным источником тепла, полностью заменив твердотопливный котел, при менее эффективных режимах обогрева.

Твердотопливный котел. Некоторые особенности

должен оснащаться контуром аварийного охлаждения

Некоторые котлы имеют уже предустановленную систему охлаждения, которые имеют змеевидную форму, и подключающуюся к водопроводу. Также можно приобрести твердотопливный котел, со специальной арматурой, где находятся встроенные теплообменники. Кроме этого, твердотопливный котел имеет смесительный узел, который используется для понижения температуры.

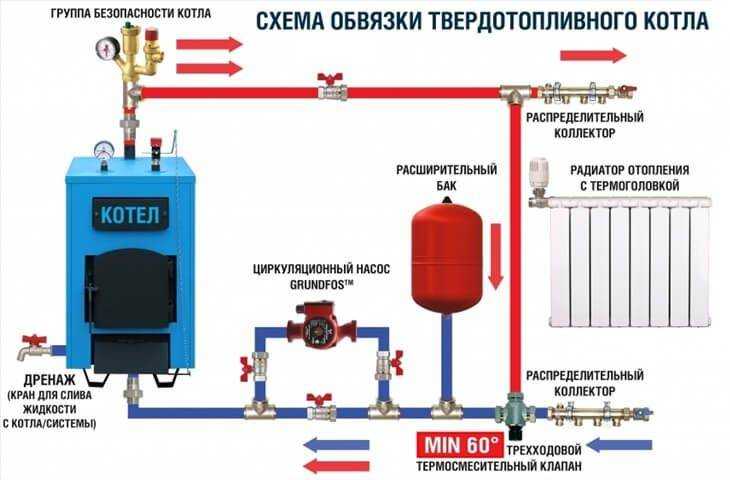

Обвязка твердотопливного котла отопления схема

обеспечит качественное безопасное отопление

На сегодня можно успешно применять несколько разных систем обвязки отопления. Обвязка твердотопливного котла для отопления различаются между собой по сложности монтажа и принципу работы.

Одна из самых простых схем отопления, это использование гравитационного контура. Такая обвязка прекрасно подойдет для отопления небольшого помещения.

В такой системе отопления движение теплоносителя происходит за счет естественных процессов. Такая обвязка имеет довольно эффективную защиту от перегрева во время отключения основного контура при отключении электричества. При подключении есть одна важная особенность. Твердотопливный котел должен находиться немного ниже радиаторов отопления в цепи.

Чтобы не было гидроудара, схема монтажа для правильного отопления предусматривает установку специального расширительного бака. Бак разделен на две полости. В одной части бака находится вода, а в другой части бака находится воздух. Это сделано для того, чтобы избежать повреждения бака и котла, когда в трубах возникнет повышенное давление. Необходимо отметить, что такая схема обвязки отопления очень проста в исполнении.

Твердотопливные котлы схема обвязки с естественной циркуляцией

Для поддержания необходимой температуры, нужно добавлять в обратную линию теплоносителя воду из котла для подачи. Для этого в систему монтируется специальный трехходовой термический вентиль. Такой вентиль выпускается в трех вариантах.

Для небольшого котла
Имеет в наличии термоэлемент
В комплект поставки входит насос.

Вентиль нужно установить на обратной линии . Когда температура начинает расти байпас закрывается на входе и добавление воды прекращается. Необходимо отметить, что работа такой системы требует подключение к электрической сети, поэтому если электроэнергия отключена, необходимо использовать теплоаккумуляторы.

При монтаже необходимо помнить, что рабочая система должна эффективно перемещать теплоноситель по трубам.

Обвязка твердотопливного котла с теплоаккумулятором

Конструкция теплоаккумурятора такая. Он представляет из себя утепленную емкость для воды определенной вместительности, которую можно рассчитать.

При расчете бака для теплоаккумулятора можно следовать такому правилу. Объем бака принимается в соотношении 25 – 30 л воды 1 Вт мощности, исходя из обогрева небольшого помещения.

Схема включения

Схема отопления включает в себя такие основные элементы.

Циркуляционный насос.
Трехходовый и обратный клапан.

Сразу вода проходит по трубопроводу от источника тепла через трехходовый клапан на отопительные приборы до тех пор, пока не достигается определенная температура. Например, 60°.

При этой температуре клапан будет добавлять в систему холодную воду. При этом на выходе должна быть температура 60°.

Обратный клапан присоединяется параллельно трехходовому термостату. Он включится при остановке насоса. При этом котел и теплоаккумурятор будут работать напрямую.

Эта схема отопления работает полностью автономно

Некоторые важные особенности

При подключении и монтаже нужно соблюдать некоторые важные правила. Для обеспечения долгой и бесперебойной работы системы, температура на входе должна быть около 40 или 45°, а на выходе из котла температура должна составлять примерно 55°. Если это условие не будет выполнено, на стенках оборудования начнет собираться конденсат, который постепенно будет разрушать металл.

Итак, было рассмотрено, что такое обвязка твердотопливного котла. Перечисленные выше схемы обводки наиболее распространенные, что связано, в первую очередь, с легкостью монтажа и надежностью работы. Правильное подключение определенного узла в монтаже системы, последовательность соединения соединительных труб необходимо делать правильно. Котел должен быть оснащен аварийным контуром, чтобы система могла работать даже во время ремонтных работ системы. Только правильное подключение обеспечит эффективность работы всей отопительной системы, и отопление помещения будет максимально эффективным.

Топ 5 лучших теплоаккумуляторов

______________________________________________________________________________________

Модель	Характеристика	Преимущества
S-TANK АТ PRESTIGE – 500 (Беларусь)	Масса – 105 кг. Диаметр – 78 см. Высота – 157 см. Объём бака – 500 л.	· простота в обслуживании и лёгкий монтаж; · вода быстро нагревается; · защищён от перегрева; · многофункциональность; · совместим с разными источниками теплоснабжения.
HAJDU PT 300 (Венгрия)	Высота – 1595 мм. Масса – 87 кг. Объём бака – 300 л.	· работает в системе закрытого типа, с насосами, тепловыми и солнечными батареями; · можно устанавливать ТЭНы; · простая установка, конструкция и обслуживание; · хорошая теплоизоляция.
HAJDU AQ PT 1000 (Венгрия)	Объем бака – 750 л. Масса- 93 кг. Диаметр – 79 см. Высота – 191 см.	· эргономичность; · наличие теплоизоляции; · съемные изоляция и кожух; · совместимость с различными котлами; · длительная эксплуатация.
S-TANK АТ AT-1000 (Беларусь)	Масса – 131 кг. Высота – 2035 мм. Диаметр – 92 см. Объем бака – 1000 л.	· сверху устройство теплоизолировано (70 мм); · для удобного подключения патрубки развернуты под углом 90° и расположены на разной высоте; · есть 4 отверстия по 0,5 дюйма для терморегулирующих манометров и датчиков.
S-Tank AT 300 (Беларусь)	Масса – 65 кг. Высота – 1545 мм. Диаметр – 500 мм. Объем бака – 300 л.	· хорошо сочетается с любыми типами котлов; · изоляция имеет высокую огнестойкость; · бак защищен снаружи обшивкой (пластиковой или матерчатой, · бак сверху окрашен термостойкой краской.

______________________________________________________________________________________ Теплоаккумуляторы для котлов отопления российского производства хорошо зарекомендовали себя на рынке. Они не проигрывают зарубежным аналогам, у них также высокое качество и длительный срок эксплуатации, а цена намного ниже. Известные модели защитных устройств выпускают бренды: «Прометей», «Водосистема», «БТС», «Горыня», ООО «РВС-инжиниринг», «Теплодар».

Особенности обвязки одноконтурных и 2-хконтурных котлов

Основное отличие существующих способов организации обвязки отопительных систем состоит в их энергетических возможностях. Мощности одноконтурных котлов, как правило, хватает только для того, чтобы отапливать строение – греть батареи. Такой агрегат не позволяет нагревать воду для бытовых нужд, о чем потребителю придется позаботиться отдельно. 2-хконтурные котлы могут не только отапливать дом, но и греть воду, необходимую для мытья посуды или принятия душа.

Принцип работы 2-хконтурного котла

Конструкция двухконтурного котла

В конструкции этих агрегатов предусмотрен специальный теплообменный узел (теплоаккумулятор), предназначенный для нагрева воды и имеющий два исполнения:

изделия проточного типа, имеющие режим «главенство ГВС»;
агрегаты, оснащенные встроенным бойлером.

Если требуется принять душ или просто помыть посуду, в первом случае достаточно переключиться на этот режим, после чего к котлу подсоединится 2-й контур ГВС. Такое исполнение характерно для агрегатов отечественного и зарубежного производства. Обвязка двухконтурного котла проточного типа оптимально подойдет для домов или городских квартир не слишком большой площади (до 75-86 кв. метров.), так как в эти агрегаты встроены не очень мощные теплообменники.

Принцип работы бойлера для нагрева воды

Совсем другое дело – котлы, оснащенные накопительным бойлером, у которого емкость бака варьируется от 160 до 190 литров. Они предназначаются для нагрева воды как в накопительном, так и в проточном режиме.

Бойлерные модели еще на стадии производства оборудуются специальным теплообменником, в котором отдельно циркулирующая вода нагревается за счет энергии теплоносителя основного нагревательного контура. Для их нормальной работы производителем предусмотрен особый клапан, управляющий направлением движения энергоносителя. Принцип главенства системы ГВС состоит в следующем:

когда клапан находится в закрытом положении, теплоноситель, нагретый до заданного уровня, циркулирует по отопительной системе, обогревая жилое пространство;
если кто-то из жильцов откроет кран ГВС, котел прекращает нагрев воды для отопления и продолжит греть ее в бойлере, при этом второй отопительный контур бездействует;
после того как вентиль на трубопроводе с горячей воды закрывается, система тут же направляет теплоноситель в батареи.

Принцип работы и устройство одноконтурной обвязки

При одноконтурном обвязывании котла в его конструкции имеется один теплообменник, нагревающий воду только для отопительной системы. При желании получать от него теплую жидкость для мытья посуды потребуется приобрести и смонтировать рядом бойлер косвенного нагрева. Основной его элемент – камера сгорания с размещенной в ней газовой горелкой и змеевиком, поверх которого и располагается теплообменник.

Жидкость в системе циркулирует естественным способом или же для этих целей используется водяной насос.

В большинстве одноконтурных моделей предусмотрена возможность подсоединения к ним полипропиленовых патрубков от бойлера. После этого однотрубная система начинает функционировать в 2-хконтурном режиме с одновременным соблюдением принципа приоритета.

Достоинства и недостатки одноконтурного котла

Схема одноконтурного газового котла

Однотрубный вариант организации обвязки ТТ котлов имеет следующие преимущества:

сравнительно низкая стоимость;
небольшие затраты на покупку, установку и техобслуживание системы;
достаточная для отопления мощность и высокий КПД.

Большинство одноконтурных моделей выпускается в напольном исполнении, что позволяет использовать теплообменники на основе чугуна. Благодаря этому эффективность работы теплоносителя повышается, что означает допустимость обогрева с их помощью значительных площадей (более 100 кв.м.).

Что такое теплоаккумулятор буферная емкость и его назначение.

Назначение теплоаккумулятора (ТА) будет легче описать на нескольких примерах-задачах.

Задача первая . Система отопления построена на основе твердотопливного котла. Постоянно отслеживать температуру теплоносителя на подаче и вовремя подбрасывать дрова нет возможности, в результате чего температура подачи то превышает нужную нам, то снижается ниже нормы. Как обеспечить поддержание требуемой температуры теплоносителя?

Задача вторая . Дом отапливается электрокотлом. Электроснабжение – двухтарифное. Как снизить затраты на электроэнергию, уменьшив энергопотребление днем и увеличив ночью?

Задача третья . Имеется система отопления, в которой тепло вырабатывается теплогенераторами, работающими на различных видах топлива и энергии – напр. газе, электричестве, солнечной энергии (гелиоколлекторы), энергии земли (тепловой насос). Как обеспечить их эффективную работу без потерь выработанного тепла, когда в нем нет потребности, при этом обеспечить дом теплом в период пикового энергопотребления?

Не особо вдаваясь в теорию теплотехники, для всех задач напрашивается решение в виде установки в систему буферной емкости, которая служила бы резервуаром для теплоносителя и в которой его температура поддерживалась бы на заданном уровне. Именно такой буферной емкостью и является теплоаккумулятор. Для решения этих задач, теплоаккумулятор обычно включается «в разрыв» системы с образованием котлового и отопительного контуров. Условная схема включения теплоакумулятора в систему отопления изображена ниже на рисунке.

Рис. Принципиальная схема включения буферной емкости (теплоакумулятора)

С различными способами включения буферной емкости в систему отопления можно ознакомиться в статье «Схемы подключения теплоаккумулятора».

В настоящее время тепловые аккумуляторы чаще всего используются в системых отопления с твердотопливными котлами. В этих системах использование теплоаккумулятора позволяет реже загружать топливо, обеспечить комфортное обеспечение теплом независимо от колебаний температуры теплоносителя на выходе из котла. Часто буферные емкости устанавливаются с электрокотлами для экономии средств за счет пониженного ночного тарифа и в комбинированных системах с одновременным использованием твердотопливных и электрических котлов. Теплоаккумулятор (ТА) бывает полезным в системах и с газовыми котлами, особенно, когда минимальная тепловая мощность котла превышает тепловую нагрузку объекта. За счет более продолжительных периодов «загрузки» ТА (нагрева теплоносителя) удаётся избежать «тактования» котла.

Кроме использования в качестве буферной емкости, ТА выполняет функцию гидравлического разделителя. Особенно это свойство теплоаккумулятора востребовано в системах с генераторами тепла, работающих на различающихся видах энергии (в т.ч. альтернативной). Как правило, эти источники тепла работают на специальных теплоносителях, которые не допускают смешения с другими типами, требуют уникального температурного и гидравлического режима, часто несовместимого с режимами контура отопления (радиаторного, теплого пола). Так, например, диапазон температур теплового насоса составляет обычно

5°C, а в контуре распределения тепла диапазон температур может быть значительно больше (10-20°С). Для разделения контуров, теплоаккумулятор может быть оборудован дополнительными встроенными теплообменниками.

Что такое обвязка котла

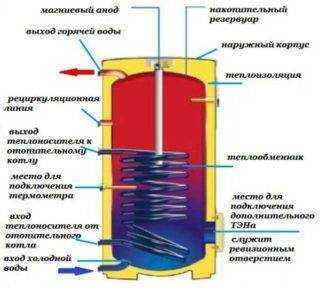

Обвязка котла — это вес комплекс трубопроводов и внешних узлов, который устанавливается газовым котлов и отопительными приборами. Кроме того, обвязкой принято называть сам процесс монтажа периферии, образующей внешнюю часть отопительного контура.

Поскольку котел двухконтурный, то вместе с отоплением необходимо собрать разводку ГВС и подключить ее к устройствам водоразбора. Монтаж — ответственная и важная работа, требующая привлечения грамотных квалифицированных специалистов.

Возможна и самостоятельная обвязка системы, если пользователь имеет навыки паяльных работ по меди или умеет обращаться с полипропиленовыми трубопроводами.

В любом случае, результат зависит от тщательности и аккуратности исполнителя, уровня его подготовки в вопросах создания теплотехнических систем.

Конструкция и принцип работы

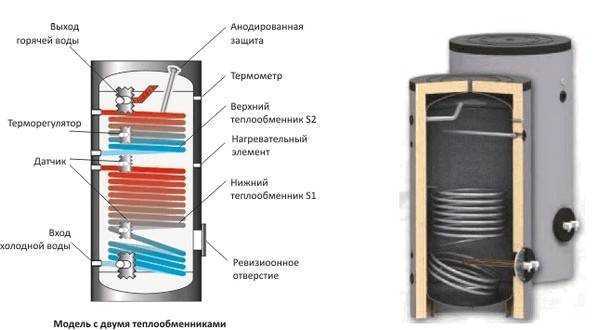

Теплоаккумулятор для электрических котлов отопления (а также твердотопливных агрегатов, солнечных станций и др.) – по сути, дополнительный бойлер большого объема. Базовая конструкция: теплоизолированный высокий бак встроен в систему между котлом и контуром.

По верхней трубе в бак поступает горячая вода, с противоположной стороны через соответствующий патрубок и подающую трубу она движется к нагревательным приборам.

По нижней – обратной – трубе охлажденный теплоноситель через бак возвращается в котел. На отрезке обратки между баком и котлом установлен циркуляционный насос.

За счет конвекции верхний теплоноситель всегда горячий, а прохладный – снизу. Аккумулятор считается заряженным, когда вода во всех слоях одинаково горячая. За счет большого объема нагретой жидкости в баке теплоноситель в контуре охлаждается медленно.

Если источник энергии – твердотопливный котел, нагрев возобновляется после восполнения в топке запаса дров (угля, пеллет и т.д.). Если котел электрический, когда температура падает ниже нормы, автоматика подключает агрегат к сети.

Отводящих патрубков у бака, как правило, несколько штук. На разной высоте температуры различны, это позволяет обеспечивать из одного бака контуры, требующие разных температурных режимов.

Например, наверху подсоединена труба, поставляющая теплоноситель в радиаторы, а ниже – для теплого пола.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле. Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата

Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.
