Какое давление в системе отопления – начинаем с азов
Владельцу частного дома или квартиры с автономной системой отопления необходимо знать несколько основных понятий:
- Давление указывают в атмосферах, барах или мегапаскалях.
- В сети есть статическое давление, которое создает вода или другой теплоноситель. Этот вид давления существует даже при неработающем котле.
- Сила, двигающая воду по контуру отопления, создает динамическое давление. Оно, в свою очередь, воздействует на все элементы сети изнутри.
- Существует понятие предельно допустимого давления. Если давление слишком повышается, может наступить аварийная ситуация.
- Наиболее уязвимым звеном при скачках давления будет радиатор внутри котла. В зависимости от модели, он способен он выдержать примерно три атмосферы. Трубы и батареи менее хрупкие и могут справиться с гораздо более высокими показателями. Впрочем, от материала, из которого они изготовлены, тоже многое зависит. Поэтому заранее поинтересуйтесь, какие батареи отопления подойдут именно вам.
Так что же конкретно считать рабочим давлением? Еще одно важное для понимания обстоятельство. На этот показатель непосредственно влияют длина трубопровода, этажность здания, число радиаторов в системе
Поэтому его величина должна быть рассчитана еще на этапе проекта с учетом всех особенностей оборудования и материалов.
Для двух-трехэтажных домов оптимальным показателем является 1,5-2 атмосферы. Для жилья большей этажности допустимо рабочее давление в 2-4 атмосферы, при этом желательно устанавливать на этажах дополнительные манометры, чтобы контролировать показатели.
Мы его теряем, или почему давление падает
У постепенного или резкого снижения давления в автономной системе может быть две основных причины:
- неисправность теплообменника,
- одна или несколько утечек в контуре.
Любое повреждение котла нужно диагностировать и оперативно ремонтировать. Среди причин потери давления могут быть загрязнение, микротрещины, высокий износ, недоработка производителя и, опять же, дефекты расширительного бачка. Любая поломка устраняется соответствующим образом.
Нередко же причиной падения давления становятся утечки. Слабых мест немало – это и некачественная спайка пластиковых или металлических труб контура, и неплотные соединения с радиаторами, и прорывы изношенных труб, и трещины в резиновой мембране расширительного бачка, когда теплоноситель попадает и остается в камере для воздуха.
В последнем случае обнаружить утечку можно самостоятельно: достаточно нажать на золотник, с помощью которого в камеру нагнетается воздух. Капающая или текущая изнутри вода подтвердит вашу догадку.
Найти течь в трубопроводе, который часто скрыт внутри пола или стен, достаточно сложно. Для начала стоит осмотреть видимые участки
Обратите внимание на пол, даже если он сухой, в местах протечек могут оставаться пятна от высохшей воды. Отложения солей или ржавчины на местах соединений также могут говорить о потере герметичности
Если конструкция контура позволяет, можно поочередно отключать отдельные участки сети, так поломку найти будет проще.
В случаях скрытого трубопровода или безрезультатности визуального осмотра потребуется опрессовка. Самостоятельно ее выполнить довольно сложно, поскольку требуются и навык, и специальное оборудование. Сначала из системы сливают теплоноситель, котел и радиаторы изолируют, в контур компрессором под давлением нагоняют воздух. В конечном результате давление в сети должно быть на 20 процентов выше рабочей нормы. В таком состоянии систему оставляют на несколько часов и вновь измеряют давление. Если оно упало, надо искать места разгерметизации. Для этого видимые швы можно смазать мыльным раствором, выходящий воздух выдаст себя пузырьками. Подскажет места утечек и характерное шипение.
Места поломок дополнительно уплотняют или же заменяют вышедший из строя участок на новый.
Как найти утечку в отопительной системе
Первым делом нужно попытаться самостоятельно выявить протечку.
- Необходимо пройтись по видимой части трубопровода в отапливаемых помещениях (радиаторы, соединительные фитинги с трубопроводом, целостность самих труб).
- Если уложен ламинат, осмотреть его на наличие вздутий в соединениях, особенно возле радиаторов, изменения цвета (потемнения).
- Проверить состояние всех труб и соединений в котельной, желательно взять фонарь, тогда будут заметны высохшие подтеки.
- Посмотреть наличие воды на полу, ржавчин, осмотреть запорное оборудование.
- Осмотреть сам котел, бойлер, расширительный бачок.
- В случае наличия подозрительных мест (сухие подтеки, высохшие лужицы) подложить лист бумаги, протечка будет выявлена в случае обнаружения на данном листочке следов влаги.
В случае не обнаружения утечки, стоит обратиться в специальную теплотехническую службу. Специалисты будут искать утечку в недоступных местах.
Осмотр производится следующим образом:
Какое значение давления считают нормой
Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.
О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:
Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.
Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.
Схема отопления многоэтажного дома
Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.
Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).
Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар
Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления
Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.
Распределение температур и давления в многоквартирном доме
Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии
Почему могут возникать перепады давления?
Как уже было сказано ранее, в многоэтажных домах рабочее давление может зависеть от количества этажей, а также от целого ряда других факторов.
Отклоняться от установленных норм показатели давления могут по следующим причинам:
Существует немало причин, которые могут негативно влиять на стабильность давления в общедомовой системе и его соответствие установленным нормативам
- Самой распространенной предпосылкой для снижения давления в старых домах является зарастание внутренних поверхностей труб и радиаторов известковыми отложениями и мусором.
- Давление может резко упасть при отсутствии электроэнергии в котельной, где установлены циркуляционные насосы. Не исключается и выход таких насосов из строя. И вообще — устаревшее, давно не меняющееся оборудование в котельных может привести к снижению КПД всей системы.
- Причиной часто становится появление утечки теплоносителя, то есть разгерметизация системы.
- Имеет значение и нормальная температура в помещении, где оборудован элеваторный узел, от которого идет «раздача» теплоносителя на стояки. При отрицательных температурах узел может отреагировать повышением давления в системе.
- Порой причина кроется в непродуманных действиях хозяев квартир. Это может быть самовольная замена труб с завышенным или, наоборот, зауженным диаметром, установка кранов на байпасах, монтаж дополнительных секций вратарей отопления или установка теплообменных приборов завышенной тепловой мощности, вывод радиаторов в лоджии или же на балкон.
- Врагом» нормальной работы системы всегда бывают воздушные пробки в радиаторах отопления, если хозяева не следят за своевременной проверкой и выпуском воздуха.
- Низкое качество теплоносителя центральной отопительной системы также может привести к нестабильности давления.
- Перепады всегда отмечаются при подготовительных работах перед отопительным сезоном, когда идет опрессовка системы. Аналогично — и после проведения ремонтных или модернизационных работ по замене радиаторов или участков трубопровода, при испытательных нагрузках, когда давление повышается в 0,5÷1,5 раза. Эти мероприятия производятся до начала отопительного сезона для заблаговременного выявления уязвимых участков системы, чтобы они не проявились позднее, в холодное время года. Вот тогда это станет настоящей проблемой, так как, проводя ремонт, приходится полностью отключать от отопления один или даже несколько домов.
- Гидроудары — кратковременное резкое повышение давления, которое невозможно предусмотреть. Поэтому, приобретая новые радиаторы, нужно изучить их характеристики, так как они должны иметь запас прочности. Так, если при опрессовке системы, давление поднимается до 10 атмосфер (бар), то нужно выбирать радиаторы, рассчитанные на 13÷15 атмосфер.
Контроль за давлением и температурой осуществляют общедомовой контрольно-измерительные приборы, стоящие в теплопункте (на элеваторном узле). При желании самостоятельно контролировать состояние своего участка системы отопления, эти приборы могут быть установлены и в квартире. Их обычно ставят на входе теплоносителя в радиатор.
Что делать, когда показатели падают
Потери создаются из-за неисправностей:
- В котле. Загрязнение, изношенность деталей, или микротрещины. Свищ в теплообменнике требует пайки либо замены.
- В контуре. Круг причин также обширен: видимые и скрытые утечки исправляют герметизацией.
- В баке расширения. Трещины в мембране и попадание воды в отсек для воздуха — исправляется заменой мембраны либо всего бака.
- Засорение отложением соли. Исправляют очисткой системы специальными составами (Антинакипин, например).
Если трубопровод скрыт и не удаётся сразу обнаружить причину повреждения, требуется процедура опрессовки. Из системы сливают воду и нагнетают воздух компрессором. Лучше всего, чтобы её выполняли специалисты.
Почему давление растёт:
- Циркуляция воды остановилась. Необходимо выяснять причину.
- Где-то в контуре закрыта задвижка.
- Пробка из воздуха или мусора /накипи в системе.
- Кран плохо перекрыт и в систему постоянно идёт новая вода.
- Неправильное соотношение диаметров труб на выходе и входе в теплообменник.
- Слишком мощный насос. При поломке — системе грозит гидроудар.
- Неправильно рассчитан объем расширительного бака.
Ещё одна распространённая причина: вода закипела в котле. В таком случае срочно снизьте температуру.
Как бы там ни было, поиск и устранение причин лучше доверить квалифицированному инженеру.
Что делать, если падает давление в системе отопления

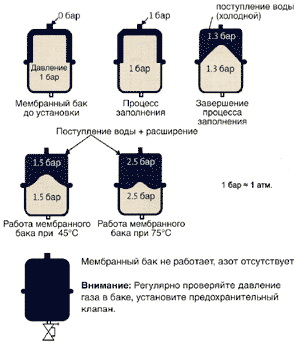

Давление в расширительном баке.
При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:
- разгерметизацией элементов системы или их соединений;
- неполадками в котле.
В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:
- Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
- С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.
Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.
Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:
Устройство системы отопления с манометром.
- появление микротрещин в теплообменнике из-за гидроударов;
- заводской брак;
- выход из строя подпиточного крана.
Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.
Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.
Контроль давления
Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.
https://youtube.com/watch?v=nV52-7Vu7DI
Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:
- Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
- Перед циркуляционным насосом и после него.
- На вводе магистрали отопления в здание или сооружение.
- Перед регулятором давления и после него.
- На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.
Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.
Почему система должна быть под давлением?
Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:
Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.
В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.
Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.
Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.
Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.
В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.
Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.
Причины установки открытой системы теплоотдачи:
- Лёгкий монтаж;
- Бюджетный вариант;
- Достаточная подача тепла которая экономит бюджет;
- Возможность использования без насоса.
Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.
Стандарт 1.5-2 бара
До 2 этажей 1,5-2 бара
Более — до 4 атмосфер.
Газовые системы отопления, одна из надёжных систем теплоснабжения, используемая в современном мире и частных домах. Многие люди, перед тем, как планируют построение дома, заранее ищут местность с газицифированным ресурсом. Газовые системы отопления- наиболее автоматизированные и лёгкие в монтаже, а также в долгосрочности использования.
Принцип работы — газ, как носитель, который не подвергается замерзания и не требует слива в канализацию.
Отопительный системы на газу, имеют большой выбор на рынке, как со стороны генераторов теплоотдачи и со стороны системы.
Стандартный показатель уровня давления в баке- это 1.5 бар, стоит учитывать индивидуальный паспорт каждого производителя. У разных заводов свои инструкции и применение.
В небольших помещениях до 200 метров, давление в баке составляет 0.7-1 бар и достигает уровня 2 бар в индивидуальных случаях.
Многоэтажные сооружения с отдельными квартирами требуют тщательной и детальной проверки и регулировки давления в тепловой системе. Следовать стоит специальной таблице, нормативов и показателей давления. Также нужно разбираться в разных видах показателей.
Рабочее давление в помещении, где отопление должно эффективно работать на множество семей и контролируется городскими службами, детально контролируется на протяжении необходимого периода отопления.
У каждого жилого здания или комплексы, уже установлены свои показатели, заданные инженером. Вот стандартные цифры давления в многоквартирном доме:
- 5 этажей и выше. 2-4 атмосферы.
- 6 и до 10 этаже. 5-7 атмосфер.
- Выше 10 этажей. 12 и более атмосфер, зависит от уровня радиаторов, труб и так далее.
Контроль давления в многоквартирных домах- сложный процесс и требует детальной схемы и тщательной эксплуатации.
Давление тепловых систем, независимо от выбора, требует детального наблюдения и обслуживания. Лучший способ, заранее заложить правильные схемы в архитектурный проект и прописать плюсы и минусы и учитывать бюджет, местность и другие причины.
Значение давления в системе отопления частного дома
В системе отопления одним из самых важных показателей является именно давление. Оно влияет на качество работы оборудования и определяет, насколько эффективна теплопередача.
Только в том случае, если показатели силы, с которой давит вода, соответствуют норме, можно говорить о качественной работе теплосети. Скорость воды зависит от уровня давления. Чем оно выше, тем быстрее движется поток, и, соответственно, эффективнее теплопередача. Высокий показатель гарантирует доставку воды во все помещения с минимальными потерями температуры.
Если напор будет недостаточно сильный, нагретая в котле вода будет слишком медленно перемещаться по элементам отопительной системы, что приведет к поступлению ее в жилые помещения с температурой намного ниже, чем на выходе из котла. Низкое давление приводит к значительным теплопотерям.
Давление в теплосети бывает двух видов, статическое и динамическое. В первом случае речь идет о силе, с которой столб воды, находящейся в состоянии покоя, давит на котел, трубопровод и радиатор. Зависит этот показатель от высоты. С каждыми 10 метрами он увеличивается на 1 Атм. Под динамическим давлением подразумевается сила, прилагаемая к элементам системы жидкостью, которая движется.
Сумма показателей статического и динамического давления определяет, насколько эффективна система, и носит название рабочего давления.
Пиковые значения
Система отопления закрытого типа подразумевает движение теплоносителя в замкнутом контуре, не сообщающемся с внешней атмосферой. Герметичность контура обеспечивается мембранным расширительным баком. В отличие от традиционного бачка, он может быть установлен в произвольной точке системы. Например, такие баки присутствуют во многих настенных отопительных котлах.
Давление в 100 атмосфер выдерживают монолитные биметаллические радиаторы Rifar SUPReMO. Разрушительным показателем для них является цифра в 250 атмосфер.
Так как жидкость в трубах циркулирует в замкнутом объёме, в системе отопления создаётся определённое давление. Нормой для частных домов высотой 1-2 этажа являются 1,5-2 атмосферы. В больших коттеджах оно может быть более высоким. Верхний предел определяется возможностями самого слабого узла в контуре. В большинстве случаев самым слабым звеном является котёл – он выдерживает до 3 атмосфер. Также в продаже представлены и менее выносливые модели (1-2 атмосферы).
В многоэтажных домах пиковые показатели намного выше. Они достигают до 20 атмосфер и больше. Также здесь случаются гидроудары – давление подскакивает до больших значений, что вызывает разрывы трубопроводов и радиаторов. Поэтому в многоэтажках применяются более прочные и выносливые батареи, способные выдерживать гидравлические удары. Некоторые из них способны противостоять давлению до 100 атмосфер.
Нормальное давления котла
Определяя какое давление должно быть в котле отопления, нужно иметь в виду, что при нормальной работе давление в котле меняется. Когда система холодная и выключена, ожидается, что давление будет между 1 и 1,5 бар. Чуть ниже или чуть выше — не проблема. Когда насос включится, давление может немного возрасти или упасть. Этот эффект является немедленным, и это не проблема. Небольшое повышение или падение зависит от направления насоса и его расположения относительно манометра.
Когда система нагревается, давление должно медленно расти. К тому моменту, когда система полностью нагреется, повышение обычно составит до половины бара. Это повышение должно быть медленным и постепенным, и для того, чтобы система достигла полной температуры, требуется 15-30 минут.
Размер нормального повышения давления варьируется от системы к системе. Это связано с размером системы (сколько воды она содержит) и размером расширительного бака, который должен присутствовать во всех герметичных системах. Если вопрос в том, какое давление холодной воды должно быть в частном доме, то здесь нормы показательней будут от 0,3 до 6 бар.
Если повышение давления от холода происходит быстро и составляет более половины бара, обычно возникает проблема. Если повышение превышает 1 бар, проблема почти наверняка есть.
Теплоноситель в статическом и динамическом состояниях
Теплоноситель любой системы отопления может находиться в двух состояниях:
- неподвижном (статическом), когда отсутствует нагрев в гравитационной системе (отсутствует естественная циркуляция) или выключен циркуляционный насос в системе с принудительной циркуляцией;
- подвижном (динамическом), вызываемом такими причинами:
- естественной циркуляцией теплоносителя, побуждаемой градиентом давления вследствие неравномерности прогрева рабочей жидкости вдоль контура гравитационной системы отопления;
- принудительной циркуляцией теплоносителя, побуждаемой циркуляционным насосом;
- тепловым расширением теплоносителя, побуждающим его вытеснять воздух/газ из расширительных баков, занимая освободившиеся объемы.
Неподвижный теплоноситель оказывает на внутренние поверхности элементов системы только (гидро)статическое давление, изучаемое гидростатикой. Движущийся теплоноситель характеризуется (гидро)динамическим давлением, изучаемым гидродинамикой. Оно складывается из статической составляющей, затем части, определяемой тепловым расширением жидкости, наконец составляющей, создаваемой т.наз. скоростным напором движущейся жидкости. Далее, рассматривая движущийся нагретый теплоноситель, будем использовать термин рабочее (результирующее) давление.
Как поднять или снизить давление в отопительной системе
Следить за манометром нужно регулярно. Он имеет несколько зон:
- Белая зона — напор падает.
- Зеленый сектор — показатель в норме.
- Красная зона — увеличение количества атмосфер.
Когда давление начало «скакать», необходимо найти два клапана: нагнетания и стравливания. Как правило, они находятся не конкретно на котле, а рядом с агрегатом. При недостаточном количестве теплоносителя откройте клапан нагнетания. После нормализации показателя закройте кран. Для стравливания запаситесь емкостью, куда будет стекать лишняя вода из контура. Параметр нормализовался? Закрутите вентиль.
Но в некоторых ситуациях могут понадобиться куда более серьезные меры, и самое важное в данном вопросе — найти первопричину перепадов. Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан

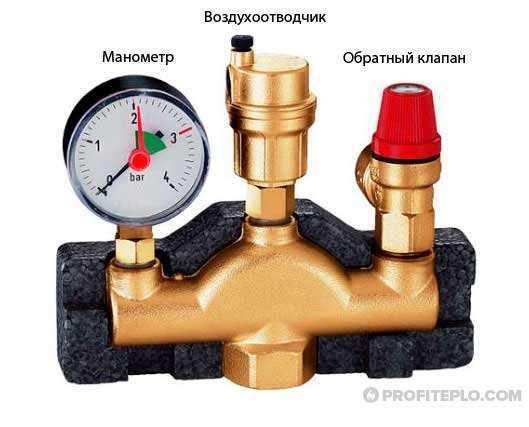

Группа безопасности на отопление: манометр, воздухоотводчик, обратный клапан
Существует несколько распространенных причин, по которым показатели давления в трубах отопления начинают «скакать». Наиболее часто случается утечка теплоносителя в местах соединения элементов или в результате повреждения трубопровода. О неисправности «сообщит» падение статического напора. При этом показатель нужно измерять при отключенном циркуляционном насосе. Для проверки контура на герметичность используют разные способы в зависимости от конструктивных особенностей.
В многоэтажных домах с центральным отоплением схема работы следующая:
- Перед каждым отопительным сезоном для проверки магистрали на герметичность используется холодная вода.
- Прорывы следует искать в случае, когда за 30 минут напор снизился на 0,06 МПа и более или за 120 минут было отмечено снижение на 0,02 МПа.
- После проверки холодной водой в систему запускается горячий теплоноситель под максимальным для оборудования давлением.
Пластиковый трубопровод проверяется так:
- Температура воды и окружающей среды одинаковая. Разница станет причиной роста параметра и тогда при наличии утечки ее не удастся выявить.
- Напор, в 1,5 раза превышающий нормативное значение, выдерживается 30 минут. При необходимости его подкачивают.
- Затем показатель резко понижается до отметки в два раза ниже рабочего. При таких условиях система работает полтора часа. Рост показателей свидетельствует о расширении труб и герметичности конструкции.
В некоторых случаях для проверки герметичности используется воздух. Сначала сливается весь теплоноситель, а затем в трубопровод закачивается воздух. Данный способ удобен при проверке отопительного контура в небольших домах.
Когда статический показатель в норме, поломку нужно искать в котельном оборудовании.
Основными причинами, которые могут снизить давление, являются:
- Физический износ оборудования, заводской брак или непрофессиональная профилактическая промывка — причины, которые приводят к образованию микротрещин в теплообменнике.
- Образование большого объема накипи, что часто случается в регионах с жесткой водой. В данном случае поможет установка дополнительных фильтров.
- Гидроудар, приведший к неисправности битермического теплообменника.
- Нарушение целостности расширительного бака.
- Поломка регулятора напора.
Выявив причину возникновения перепадов, необходимо как можно скорее принять меры, дабы избежать аварии:
- Треснула мембрана расширительного бака: замена поврежденного элемента или полностью емкости в зависимости от модели оборудования.
- Неправильный расчет необходимого напора в расширительной емкости и ее вместительности: установка нужного оборудования после повторного расчета.
- Появление воздушных пробок: давление в котле понижается путем удаления воздуха из контура или замены автоматического воздухоотводчика.
- Вода снаружи попадает в отопительный контур: замена арматуры, которая отделяет отопление от водопровода.
Вывод
Итак, регулируя напор в работающей системе отопления, вы можете влиять на эффективность обогрева помещения и на продолжительность эксплуатационного срока конструктивных элементов.
Контроль давления в отопительной системе дома
Большое значение имеет правильность расчетов, а оборудование магистрали должно быть качественно смонтировано и проверено, что предполагает пробный запуск и настройку.
В случае использования автономного отопления необходимо следить, чтобы рабочее давление оставалось в диапазоне 0,7-1,5 Атм. В многоквартирном доме органом, регулирующим эффективность работы отопления, являются коммунальные службы и многое зависит от этажности здания, степени износа оборудования, батарей и трубопровода.
Наличие расширительного бака — обязательное условие оборудования системы любого типа. Его наличие позволит снижать напор по мере необходимости, что минимизирует вероятность гидроударов.
Профилактическая чистка труб от накипи должна проводиться каждые 2-3 года, а в регионах с очень жесткой водой обязательно необходимо устанавливать дополнительные фильтры.
Видео по теме:
