Электродный котёл для отопления дома: схема работы и как сделать своими руками

Изготовление электродного обогревателя

Существуют различные схемы подключения электродного обогревателя к отопительной системе. При одноконтурном соединении отопление используется только для обогрева помещений. Если установить двухконтурное устройство, теплоноситель будет также использоваться в системе горячего водоснабжения.

Изготовление электродного отопительного устройства осуществляется в следующем порядке:

• на стальную трубу, которая в дальнейшем будет использоваться в качестве корпуса котла, насаживается муфта;
• на другой конец крепится тройник;
• проверяется герметичность соединения, необходимо исключить вероятность возникновения утечек;
• торец тройника соединяется с электродом. Его неподвижность обеспечивается с помощью используемого изоляционного материала. Электрод устанавливается в определённом положении и фиксируется;
• перед проведением сварочных работ внутрь трубы наливается жидкость;
• к трубе привариваются стальные болты. К ним будет крепиться провод заземления и нулевой. Места соединения тщательно изолируются;
• На последнем этапе изделие соединяется с отопительным контуром и подключается. Следует учитывать, что для защиты системы нельзя использовать УЗО. В этом случае повышается вероятность поражения электрическим током.

Чтобы обеспечить безопасность работы нагревательного прибора конструкция дополняется следующими элементами:

• предохранительным клапаном;
• устройством, с помощью которого будет производиться удаление воздуха;
• датчиком давления;
• расширительным бачок.

Рекомендации по установке

Монтаж электродного обогревателя следует проводить с учётом определённых рекомендаций:

• устройство крепится в вертикальной плоскости;
• непосредственное соединение прибора с отопительной системой следует осуществлять с помощью металлических труб;
• для заземления выбирается медный провод;
• перед включением котла необходимо очистить систему с помощью специальных средств.

Монтаж аппарата

Для эффективной работы индукционный котел должен монтироваться в закрытую систему отопления, причем располагать его следует строго вертикально. Подключив вход и выход прибора к контуру, и переключив поток теплоносителя через установленный аппарат, можно получить надежный и недорогой нагрев. Причем в качестве рабочей жидкости может использоваться любое вещество:

• обычная вода;
• антифриз;
• особый тосол для систем отопления.

Особого внимания заслуживает место расположения такого котла. Не стоит крепить прибор ближе 30 см к стене и на расстоянии меньшем, чем 80 см от горизонтальных перекрытий.

К тому же учитывая приличный вес аппарата, стена должна быть достаточно прочной, а крепеж нужно выбрать надежный.

Как рассчитать мощность

Целесообразность установки отопительного котла того или иного типа определяется условиями его эксплуатации и площадью помещения. На основании этих данных рассчитывают минимальную мощность и стоимость эксплуатации за отопительный сезон или целый год.

Формула мощности: W=W_e*S (кВт);

• W – это оптимальная мощность нагревательной установки;
• W_e – удельная мощность для единицы площади, зависит от региона (южные районы порядка 0,05–0,07, северные и центральные – до 0,2);
• S – общая площадь (м2);

Могут вводиться дополнительные поправочные коэффициенты для разных типов зданий и кровли:

• крыша без теплоизоляции – 0,25;
• нет наружного стенового утеплителя – 0,35;
• сквозняки или мощная вентиляция – 0,15.

Эти и другие поправки содержатся в справочной литературе, а также соответствующих ГОСТах.

Конструктивные особенности

Используемый тепловой носитель нагревается в процессе движения разнонаправленно заряженных ионов между электродными контактами. Конструкция подобного нагревателя достаточно простая. В её состав входят: металлический стержень и полая стальная труба.

С двух сторон устройство герметично закрывается. К её бокам привариваются специальные патрубки. С помощью них обогреватель соединяется с отопительной системой.

На внутренний стержень крепится фазовый провод, а к поверхности корпуса – нулевой. Для питания мощных тепловых генераторов применяется трёхфазная сеть.

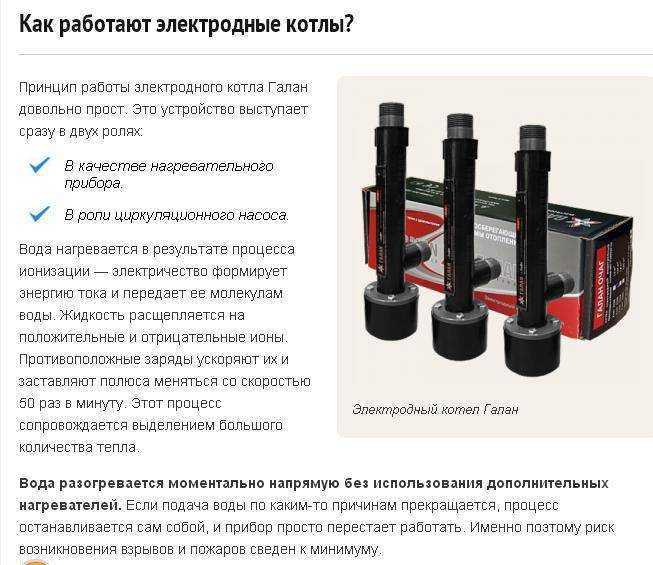

Котел Галан электродного (ионного) типа

Под воздействием переменного тока ионы, содержащиеся в составе теплового носителя, постоянно изменяют направление своего перемещения. Электролиз не осуществляется в полной мере. В процессе нагревания не происходит перенос вещества между двумя электродами.

Обогревательный прибор обладает следующими характерными особенностями:

• небольшим габаритным размером;
• простой конструкцией;
• лёгкостью установки;
• высоким уровнем КПД;
• продолжительным сроком эксплуатации;
• надёжностью работы – отсутствуют соприкасающиеся детали;
• невысокой стоимостью.

Достоинства

Электродные котлы отопления дают возможность регулировать микроклимат в помещении и экономить электрическую энергию. Если сравнивать их эффективность с эффективностью работы индукционных аппаратов и обогревателей, в состав которых входят ТЭНы, следует отметить преимущества электродной конструкции:

• нагревание воды, поступающей в котёл, осуществляется очень быстро;
• уровень КПД приближается к 100 %;
• длительный срок эксплуатации. Конструктивные особенности прибора являются причиной быстро меняющейся полярности. Ионы постоянно изменяют направление своего движения. Поэтому, несмотря на наличие постоянного контакта поверхности электродов с жидкостью, на них не происходит образование накипи;
• котел электрический электродный имеет небольшие габариты;
• его легко установить в любом помещении;
• присутствует автоматическое управление работой отопительного прибора;
• обогреватель обладает высоким уровнем пожарной безопасности. Если произойдёт разгерметизация системы, исключается риск поражения электрическим током. Устройство просто перестанет работать;
• отсутствуют посторонние шумы при работе отопительной системы;
• электродные электрокотлы для отопления частного дома не оказывают вредного воздействия на экологическую обстановку;
• при их работе не используются дымоходы;
• аппараты не боятся перепадов напряжения

Недостатки

Несмотря на высокие качественные показатели работы электродных отопительных систем, следует учитывать определённые недостатки:

Естественная циркуляция

Примерная схема системы

Основным вопросом системы естественной циркуляции является вопрос, который определяет силу движения теплоносителя к отопительным приборам и обратно в котёл. Сила движения нагретого теплоносителя появляется по той причине, что теплоноситель нагревается в тепловом генераторе, тогда, как в приборах отопления данный теплоноситель остывает и его выдавливает нагретый теплоноситель. Другими словами, теплоноситель, который нагрелся в тепловом генераторе до определённой температуры, имеет меньшую массу, чем теплоноситель в холодном состоянии.

Итак, нагретая до нужной температуры вода поднимается по определённому направлению в главном стояке и распределяется трубной разводкой по всем отопительным приборам, то есть радиаторам. Через некоторое время теплоноситель в радиаторах остывает, отдавая своё тепло металлу, что делает его отяжелевшим. По специально подведённым трубам обратного направления остывший теплоноситель транспортируется обратно к нагревательному котлу, где своей массой вытесняет горячую воду из теплового генератора.

Такой цикл движения теплоносителя в отопительной системе будет повторяться до того момента, пока нагревательный котёл будет работать, вследствие чего теплоноситель будет циркулировать по трубной магистрали. Системы отопления с естественной циркуляцией имеют разную силу давления, что приводит к разной интенсивности циркуляции и нагрева отопительных приборов. Сила движения теплоносителя в отопительной системе зависит от разных плотностей и весов холодного и горячего теплоносителя.

Из этого можно сделать вывод, что давление в отопительной системе и сила движения воды зависит от общей разницы горячего и холодного теплоносителя. Другими словами, чем больше эта разница, тем больше сила движения теплоносителя в системе отопления, циркуляция теплоносителя в которой осуществляется естественным путём. Кроме всего прочего, давление в системе отопления и сила движения нагретого теплоносителя зависит от того, на какой высоте располагается отопительный прибор относительно генератора тепловой энергии.

Как правило, теплоноситель в простой системе отопления водяного типа нагревается до 95 градусов, тогда, как остывший теплоноситель имеет температуру не выше 70 градусов. Из таких показателей можно определить общее давление в системе отопления и силу движения теплоносителя к верхним и нижним отопительным приборам. Для того, чтобы визуально представить себе распределение между верхними и нижними радиаторами в системе отопления необходимо нарисовать некое подобие схемы.

По центру обозначаем нагревательный котёл, от которого идёт разводка к верхним и нижним радиаторам, замыкающаяся напротив самого котла. Проведя линию между верхними и нижними нагревательными приборами (радиаторами), мы получим границу перепада температуры от 95 до 70 градусов. Далее рассмотрим отопительный процесс.

Схема системы

Отопительный котёл нагревает теплоноситель, в нашем случае воду, который из-за образовавшегося давления начинает своё движение от одного отопительного прибора к другому. Когда теплоноситель пересечёт проведённую нами линию и отправится в отопительные приборы нижнего этажа, его температура будет значительно ниже, а из последнего радиатора и вовсе выйдет теплоноситель с температурой всего в 70 градусов. При осуществлении движения теплоносителя от радиатора к радиатору не стоит забывать о том, что часть температуры отдаётся и самим трубам, вследствие чего температура теплоносителя постоянно снижается.

Из этого можно сделать смелый вывод, что нагревательные приборы, которые находятся выше линии разделения системы будут нагреваться больше, чем те, которые располагаются на нижнем этаже.

Всё это приводит к тому, что использование данной отопительной системы для двухэтажных домов неактуально, ведь первый этаж будет постоянно холоднее, чем второй. Кроме того, при использовании двухтрубной отопительной схемы, когда радиаторы будут располагаться ниже самого котла или на одном с ним уровне, добиться правильной циркуляции теплоносителя без использования вспомогательных механизмов практически невозможно.

По этим очевидным причинам расположение нагревательного котла должно быть таким, чтобы приборы отопления находились на уровень выше самого котла. Для этого нагревательные котлы располагают в небольшом углублении, а систему отопления немного поднимают под определённым углом, чтобы добиться должного давления и правильной естественной циркуляции теплоносителя. Таких явных недостатков лишены стандартные однотрубные схемы отопления.

Норма давления

Эффективная передача и равномерное распределение теплоносителя, для производительности всей системы с минимальными потерями тепла возможны при нормальном рабочем давлении в трубных магистралях.

Давление теплоносителя в системе подразделяется по способу действия на в виды:

• Статическое. Сила воздействия неподвижного теплоносителя на единицу площади.
• Динамическое. Сила действия при движении.
• Предельный напор. Соответствует оптимальному значению давления жидкости в трубах и способному поддержать работу всех обогревательных приборов на нормальном уровне.

Согласно СНиП оптимальный показатель равен 8—9,5 атм, снижение давления до 5—5,5 атм. нередко приводит к перебоям отопления.

Для каждого конкретного дома показатель нормального давления индивидуален. На его значение влияют факторы:

• мощность насосной системы, подающей теплоноситель;
• диаметр трубопровода;
• отдалённость помещения от котельного оборудования;
• износ частей;
• напор.

Контролировать давление позволяют манометры, монтирующиеся непосредственно в трубопровод.

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

1. Очистите стену от пыли и грязи.
2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.

Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м. На фото – пример траншеи и уже готовой заземляющей конструкции.
2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
6. Засыпьте конструкцию землей.

Пробный запуск котла

1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Достоинства и недостатки электродных котлов

Конечно, хотелось бы говорить лишь о том, что электродные котлы для отопления являются верхом совершенством. Но, к сожалению, даже конверсионное оборудование имеет свои отрицательные качества.

Плюсы

Котлы этого типа являются обладателями высокого коэффициента полезного действия – до 98%.
Это маломощные котлы, вырабатывающие большое количество тепловой энергии, что очень важно и для экономии, и для эффективного отопления частного дома.
Высокая надежность. Все-таки разрабатывали их военные.
По сравнению с ТЭНовыми аналогами этот отопительный прибор в несколько раз экономичнее.
Есть возможность провести установку в уже действующую систему отопления.

• Достаточно высокая безопасность эксплуатации за счет установки в котел контролирующих блоков. Особо хотелось отметить автоматический блок, который отключает котел, если появилась утечка воды или сбои в подаче электроэнергии.
• По сравнению с ТЭНовыми установками электродные котлы потребляют на 20% электроэнергии меньше. При этом они в 10 раз быстрее нагревают теплоноситель.
• В системе отопления частного дома в качестве теплоносителя должна использоваться очень чистая вода. Эффективность ионизации зависит именно от качества теплоносителя. Если не соблюдать эти требования, то однозначно начинаются потери в теплоотдаче, а, значит, происходит перерасход электроэнергии, которое ведет за собой перерасход денежных средств.
• Подаваемый на электроды ток должен быть стабильным. Никаких скачков напряжения, сопротивления и силы тока. К сожалению, отечественные электрические сети этим похвастаться не могут, особенно в загородных поселках. Поэтому придется дополнительно приобретать стабилизирующий трансформатор.

Минусы

• Электродные котлы плохо совмещаются с различными видами радиаторов отопления и трубных магистралей. Здесь также необходимо получить консультацию.
• Статическое электричество – это побочный недостаток электродных отопительных установок. Поэтому требуется проведение заземления не только самого котла, но и всей отопительной системы.

Как видите, минусов и плюсов у этого вида котлов практически одинаково. Так что стоит подумать над тем, а не лучше ли использовать более дешевый ТЭНовый вариант. Правда, говорить о том, что недостатки эти значительны, нельзя. Они легко устраняются и исправляются. Но даже их устранение ведет к удорожанию за счет установки дополнительных приборов. Тут палка о двух концах.

Несколько слов о теплоносителе. В настоящее время многие производители готовы поставить очищенную от солей воду, в которой удельное электрическое сопротивление составляет 500 микросименсов (мкс).

Этот показатель как раз отражает возможность использовать воду в системах отопления, где устанавливаются электродные котлы. Правда опять, за такую воду придется заплатить

Обращаем ваше внимание, что и такой очищенный теплоноситель рекомендуется менять один раз в пять лет

Дополнительные опции

Основная задача ТЭНов для отопления – нагрев носителя, чтобы создать комфортную температуру в помещении. Такие функции выполняют все виды устройств. Однако электрические изделия имеют дополнительные опции, а именно:

• Терморегуляция. Изделия с возможностью контроля температуры используются практически в любом оборудование, где в качестве носителя выступает вода. Они могут разогревать рабочую среду до 80 градусов. Благодаря этому в помещении можно быстро добиться комфортного микроклимата. Для изготовления ТЭНов используется никеле-хромовая проволока. В качестве изолятора здесь используется оксид магния, обладающего существенной теплопроводностью. Приспособления оснащены датчиком температуры. Он активируется сразу после того, как носитель нагревается до определенного значения.
• Антизамерзание. Данную функцию обеспечивает простейший терморегулятор, устанавливаемый в приборе. Он активируется в том случае, если температура снижается до 0-2 градусов. Благодаря этому можно избежать замерзания системы в холода. При этом устройство не потребляет большое количество электроэнергии. По этой причине его чаще всего используют на дачах или в частных домах, в которых в холода никто не проживает.
• Турбонагрев. Такая опция позволяет поддерживать определенную температуру рабочей среды при первом запуске оборудования. Однако не везде можно использовать приспособления с данной функцией. Дело в том, что изначально они многократно увеличивают нагрузку на сеть, что может выдержать не каждая проводка.

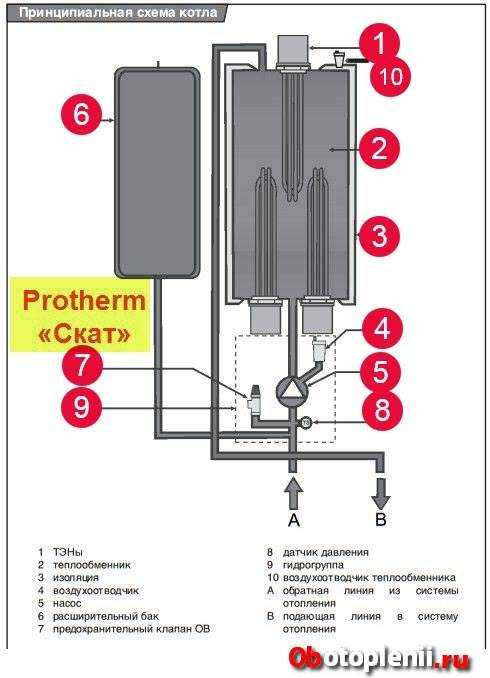

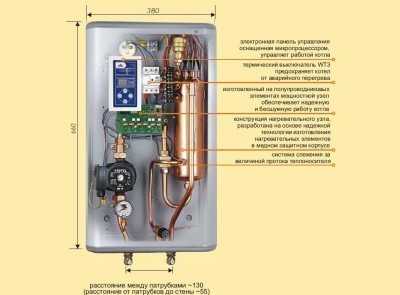

Конструкция ТЭН котла отопления

Посмотрим на конструкцию ТЭН котла на примере котла Proterm «Скат», мощности 6, 9, 12,14,18, 21, 24,28 КВт. Это модель настенного электрического котла с эквитермическим регулированием.

Вода (теплоноситель) поступает из системы отопления (стрелка А), проходя через гидрогруппу (3), поступает бак котла. В нём она нагревается за счет трех установленных ТЭНов. Нагреваясь, вода поднимается вверх бака и поступает в обратную (подающую линию В) системы отопления.

Очень простая и понятная схема. Нет никаких сложных горелок, форсунок, теплообменников, всё просто как в самоваре. Эквитермическое регулирование температуры предполагает подключение к группе управления котлом наружного температурного датчика температуры.

Данный котел может работать с системой теплый полов при подключении аварийного термостата для регулировки температуры котловой воды. В гидрогруппу котла входит циркуляционный двухскоростной насос, обеспечивающий циркуляцию теплоносителя.

Котел имеет массу защит:

• От замерзания теплоносителя;
• От замерзания бойлера косвенного нагрева;
• Защита насоса от заклинивания;
• Предохранительный клапан на 3 бара.

Подключение электрокотла делается отдельной группой электропроводки с отдельным автоматом защиты от электрощита. Сечение проводов и номинал автоматов защиты смотрим в таблице (фото).

Подключение электродных котлов

В каждую коробку с оборудованием укладывается подробная инструкция по подключению и подготовке к работе оборудования. В установке нет ничего сложного, но есть несколько моментов, которые нужно знать. Чтобы циркуляция в системе была достаточной, устанавливать котел нужно вертикально. Ниже приведена электрическая схема подключения.

Схема монтажа котла «Галан» в системе с естественной циркуляцией. Ничего сложного, вполне можно сделать своими руками (кликнете на картинку чтобы увеличить размер)

Можно использовать электродные котлы в системах с теплым полом: и там, где это только часть системы, и там, где «Галан» работает только на низкотемпературный контур. Разница в схеме, конечно, есть и она видна на фото ниже.

Электрическая схема подключения котла «Галан» в систему с теплым полом (кликните по картинке чтобы увеличить)

Кроме этих нюансов стоит еще учесть целый ряд положений, которые необходимы для эффективного и экономного отопления:

Если устанавливаете котел в существующую систему и не хотите ее при этом модернизировать/переделывать, то при подборе котла обращайте внимание на литраж системы. В общем случае 1 кВт мощности нормально «обогреет» 10 литров теплоносителя

В принципе, каждая система проектируется под конкретный котел и только в таком случае можно ожидать экономии, ведь подбирать нужно и трубы, и запорную арматуру, и отопительные приборы, и насосы.
Перед установкой котлов в существующую систему обязательна промывка ингибитором «Протектор», иначе имеющиеся отложения солей в системе не дадут возможности настроить систему.
Как и любое электрооборудование котлы «Галан» требовательны к параметрам электропитания. Для их нормальной работы требуется стабильное напряжение. Если на линии напряжение или частота нестабильны и часто «скачут», требуется на входе поставить соответствующее оборудование: стабилизатор и/или инвертор.
Экономичность работы зависит от того, в каком режиме больше работает котел. Их всего два: активный – когда происходит нагрев теплоносителя, и пассивный, когда нагреватель в состоянии ожидания. Чем больше котел находится в состоянии ожидания, тем меньше расход электроэнергии. Хорошим считается соотношение 1х2 (в пассивном режиме в два раза больше, чем в активном), приемлемым является режим работы 1х1. Все остальные – неэкономичны.  Время нахождения в активном и пассивном режиме зависит от скорости потери тепла помещением: чем дольше держится тепло (лучше утепление), тем меньше по времени в активном режиме работает «Галан».Схема подключения котла «Галан» в систему с радиаторами и теплым полом (кликните по картинке чтобы увеличить)

Вообще об экономичности электродных котлов ведутся споры: обойти закон сохранения энергии не удастся и сколько потреблено энергии, столько ее и выделено (чуть меньше, учитывая неизбежные потери). Но экономия при использовании электродных котлов все-таки есть. И образуется она из-за прямого нагрева: тепло непосредственно передается теплоносителю, не теряясь на нагрев постороннего тела (нагревательного элемента). Из-за такого принципа меньше и инерционность котла, то есть нагрев/останов происходит практически моментально.

Одна из особенностей электродных котлов – требовательность к теплоносителю. Лишь бы что использовать нельзя. Можно:

• питьевую воду, соответствующую ГОСТу;
• дистиллированную воду, в которую добавить по норме обычной соли (5г соли на 100литров);
• специальный теплоноситель – не общего назначения и не автомобильный.

Какой обогреватель лучше использовать?

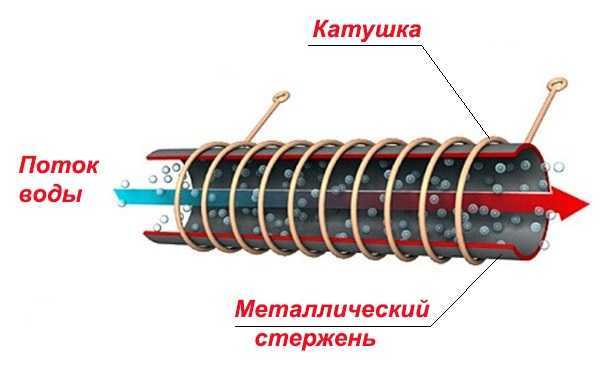

Принцип индукционного нагрева уже много лет применяется в промышленности. Популярны такие приборы на сталелитейном производстве, при изготовлении электросварных труб, для термической обработки, улучшения и закалки металлов, в сварочных аппаратах. В последнее время разнообразные модели производятся и для бытового отопления.

Нагрев воды

Благодаря интенсивному нагреву теплоносителя можно установить проточное оборудование для горячего водоснабжения, использующее теплотворную способность сил индукции.

Состоит такой прибор из преобразователя, создающего магнитное поле, и трубы с водой, выполняющей роль сердечника.

Тепло в системе отопления

Любой электрокотел является наиболее экологичным и удобным средством обогрева для частного дома.

Но привычное использование ТЭНов приводит к большим эксплуатационным затратам, заставляя искать альтернативные способы получения тепла. Ситуацию исправит индукционный котел, имеющий минимальное потребление электроэнергии.

Установив достаточно простой аппарат, вихревой индукционный нагреватель, на трубу водяного отопления, можно получить оптимальный вариант, сочетающий небольшие платежи за топливо с эффективным обогревом.

Принципиально конструкция идентична водонагревателю, только в качестве сердечника используется труба, входящая в отопительный контур.Индукционный котел отопления

Скорость нагрева теплоносителя в ВИН значительно выше, чем в других электрических аппаратах, а нагревается вся площадь, соприкасаемая с прибором, что позволяет получить значительную экономию ресурсов.

Как все современные котлы, индукционный имеет в комплекте насос, систему датчиков и пульт управления, позволяющий выбрать необходимый режим.

Обогрев помещений

Еще один простой и надежный способ отопления предполагает использование двух устройств, индуктора и индукционной плиты, подключенных к аккумулятору. Такая конструкция может использоваться в работающей системе вместо традиционного котла. Инвертор создает магнитное поле, которое действует на плиту с установленным на нее кожухом из магнитного материала. Именно через него пропускаются трубы.

Очень важно, чтобы контур был изготовлен из немагнитного материала, иначе вихревые токи будут разноситься по всей системе, что негативно скажется на КПД. Для небольшого дома будет обеспечено достаточное отопление индукционной плитой мощностью 2000 Вт

Самодельное отопление

Одна из последних разработок – использование для отопления инвертора от сварочного аппарата. На трубу наматывается несколько витков из провода, внутрь помещается медная стружка. Вся эта конструкция подключается к небольшому инвертору.

Схемы подключения котла

Существует несколько схем подключения котла: базовая стандартная, параллельного подключения и подключения к системе теплый пол для номинального напряжения 220 и 380 В и множество других не менее интересных схем.

Самыми простыми считаются схемы подключения однофазного электродного котла  или трехфазного электродного котла с электроникой управления, циркуляционным насосом и фильтром. Но какую бы схему вы не предпочли внедрить в жизнь, обязательным условием является заземление установки.

Например, для электродного котла галан очаг 3 с номиналом потребляемой мощности 3 кВт, согласно базовой схеме подключения, необходимо напряжение с частотой 50 Гц и максимальным током котла по фазам 13,7 А и пусковым током 5 А.

При этом подключение осуществляют с применением токопроводящей медной жилы провода сечением 4 мм2 и к отопительной системе с помощью муфты ДУ 32 мм.

Но электродный котел остался обыкновенным котлом, если бы в отопительной системе не присутствовали элементы управления с блоком измерения и регулировки рабочих параметров КРОС.

Рейтинг лучших производителей

Выпуском ионных нагревателей занимается множество зарубежных и российских компаний.

Лучшим сочетанием характеристик отличаются установки следующих производителей:

1. “Галан” – российская компания, предлагающая обширную линейку котлов разной мощности. Аппараты отличаются невысокой стоимостью и надежностью. Недостатки – дорогой фирменный теплоноситель и ступенчатая система регулировки мощности.
2. ЭОУ – бренд украинского производителя «Энергосберегающие отопительные установки». Компания выпускает оборудование с мощностью от 1 до 36 кВт. Заявленный срок службы изделий составляет 30 лет. Недостатки котлов – высокие цены, частые проблемы с автоматикой.
3. “Котерм” – российская компания, занимающаяся выпуском электрооборудования. Производит приборы, отличающиеся быстрым нагревом рабочей жидкости, качественной сборкой и компактными размерами. Типичные недостатки – ограниченный функционал автоматики, необходимость заливки в систему отопления собственного теплоносителя “Котерм Эко”.
4. Beril – латвийская фирма, продукция которой выделяется надежностью и расширенной функциональностью. Система автоматики оснащена несколькими режимами работы, поградусной регулировкой мощности, защитой от перегрева. Предусмотрено подключение GSM-модуля и внешних датчиков температуры. Главный недостаток – высокая стоимость.
5. Buderus – немецкий бренд, выпускающий широкий спектр газового оборудования. Аппараты выделяются надежностью и длительным сроком службы. Среди электродных моделей встречаются двух- и трехфазные агрегаты. Главный недостаток – цена, которая выше, чем у российских приборов.

Индукционные электрокотлы

Эта новинка появилась на рынке относительно недавно и вызвала немалый интерес, поскольку была разрекламирована, как очередная энергосберегающая установка. В действительности этот водонагреватель использует закон электромагнитной индукции, согласно которому неподвижный стальной стержень, помещенный внутрь катушки с протекающим по ней током, будет нагреваться. Никаких хитростей здесь нет, так называемый энергосберегающий котел функционирует с КПД порядка 98—99%, как и прочие его электрические «собратья».

Явное преимущество агрегата состоит в том, что проходящий через него теплоноситель не контактирует с важными элементами, а только с металлическим стержнем. Потому котел способен надежно прослужить много лет без всякого обслуживания, кроме периодической промывки. Другие достоинства индукционного аппарата заключаются в:

малых габаритах и массе, что очень важно при размещении теплогенератора в помещении топочной;
быстром прогреве теплоносителя.

Вывод

Электродный котел – хорошее решение для дач и загородных домиков. Его установка не требует разрешительных документов или отдельного помещения, а эксплуатация – повышенных требований к технике безопасности. Такое устройство можно сделать самостоятельно, но насколько это целесообразно – решать вам. Хотя водонагреватель имеет очень высокий КПД, все же его использование обходится намного дороже, чем эксплуатация газового аналога. Стоит отметить также требовательность ионного котла к теплоносителю и системе отопления. Если не выполнять обязательные требования, то устройство будет работать неэффективно и прослужит намного меньше заявленного срока.
