Гидропневматическая промывка системы отопления

Технология применения гидропневматической промывки

• Обследование системы (степень забитости системы отложениями);
• Врезка насосного оборудования в действующую систему;
• Принудительная циркуляция в системе воды под высоким давлением в течение нормативного времени;
• Демонтаж насосного и емкостного оборудования;
• Контроль качества промывки путем вырезки отрезков трубопровода;
• Опрессовка подготовленной водой.

Акт гидропневматической промывки системы отопления

В централизованных системах теплоснабжения после того, как  завершена промывка труб и приборов отопления, составляется акт гидропневматической промывки системы отопления.

Эффективность и результаты гидпропневматической промывки

• Частичное восстановление пропускной способности трубопроводов;
• Сокращение расходов на потери тепла до 5 %;
• Уменьшение расхода электроэнергии при транспортировке воды.

Гидродинамический тип промывки

Схема промывки отопления подобным способом предполагает активное воздействие водой на накипь и отложения. Происходит это благодаря струе воды, которая под сильнейшим давлением направляется на нужный участок.

Осуществляется подача воды через специальные насадки, необходимого размера и диаметра. Данный тип промывки дороже, чем химический, но и результат получается гораздо более удовлетворительный.

Схема использования гидродинамического способа очистки системы отопления. Нажмите для увеличения.

Лучше всего данный тип промывки подходит для батарей, изготовленных из чугуна. Снять накипь с чугуна при помощи химикатов весьма проблематично из-за свойств самого материала, а порой и вовсе невозможно.

Однако гидродинамическая система в таких случаях превосходно справляется с работой.

Еще один несомненный плюс – экологичность подобной промывки, поскольку не используется никаких кислот и растворителей. А только вода.

Чтобы достичь желаемого эффекта, специалисты должны располагать специальным механизмом, который позволит создать давление в двести и более атмосфер.

Естественно, вся накипь убирается исключительно воздействием воды. Никаких дополнительных жидкостей и реагентов не нужно.

Но и здесь все не так просто, как кажется. Прежде чем осуществлять промывку подобным методом, необходимо отвезти радиатор в сервис. Там его должны будут обработать специальной жидкостью для того, чтобы слой, который нужно убрать, стал мягче и податливее.

Только после этого можно обрабатывать стенки струей воды, работающей под давлением. При помощи такого метода можно убрать практически все: жир, накипь, ржавчину, красители, нагар и т.д.

Причины засоров бытовых отопительных систем

Обычно по отопительному контуру циркулирует обычная дистиллированная вода или антифриз, которые переносят грязь. Непосредственное появление грязевых отложений может быть вызвано следующими причинами:

В некоторых системах отопления закрытого или открытого типа подпитка, восполнение теплоносителя осуществляется за счет подачи воды из водопроводной магистрали. Так как обычная вода содержит соли различных металлов, при ее нагревании образуется накипь, снижающая эффективность работы всей системы.
Применяемые популярные антифризы этиленгликоль и пропиленгликоль имеют ограниченный срок службы. При его превышении жидкость разлагается с образованием твердых осадочных фракций, приводящих к неприятным последствиям.
При превышении рабочей температуры антифризов в случае возникновения аварийных ситуаций, связанных с неисправностью оборудования, отопительная жидкость может потерять свои начальные физико-химические параметры с образованием нерастворимого осадка.
Применение низкокачественных антифризов кустарного производства приводит к тому, что они распадаются с образованием твердых отложений.
Большое количество отопительных котлов содержат нагревательные элементы, выполненные из сталей и чугуна. Так как эти металлы подвержены коррозионному разложению, образовавшаяся ржавчина приводит к снижению производительности всей системы отопления дома.
В некоторых отопительных контурах используется трубопровод из оцинкованной или обычной стали. Материал труб со временем разрушается, а образовавшаяся в результате этих процессов ржавчина приводит к уменьшению проходного сечения канала и соответственно снижению эффективности работы всей системы.
Иногда в отопительной системе без слитого теплового носителя или функционировании ее в низкотемпературном режиме образуются колонии бактерий. Их размножение приводит к засорам, разрушению металлов продуктами жизнедеятельности.

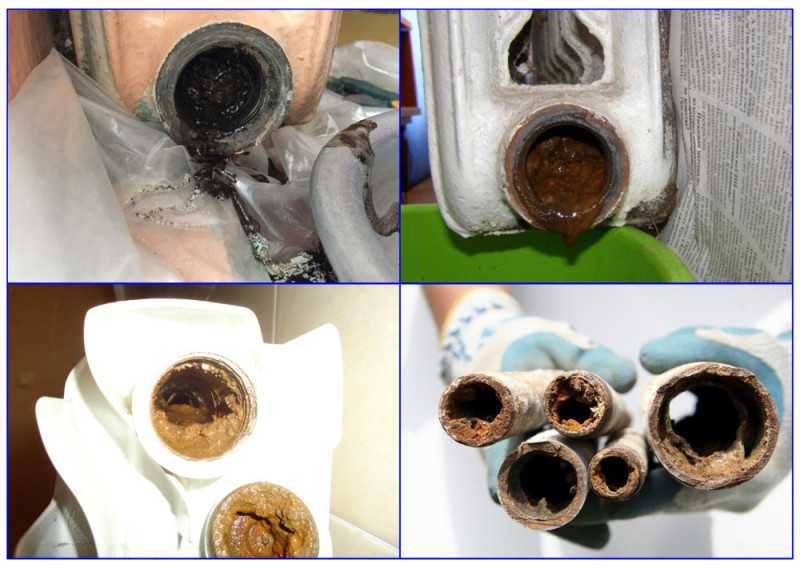

Рис. 2 Примеры расположения засоров в радиаторах и их вид

Видео: промывка системы отопления и теплообменников

«Об утверждении Правил технической эксплуатации тепловых энергоустановок»

9.2.9. Промывка систем проводится ежегодно после окончания отопительного периода, а также после монтажа, капитального ремонта, текущего ремонта с заменой труб (в открытых системах до ввода в эксплуатацию системы должны быть также подвергнуты дезинфекции).

Системы промываются водой в количествах, превышающих расчетный расход теплоносителя в 3-5 раз, ежегодно после отопительного периода, при этом достигается полное осветление воды. При проведении гидропневматической промывки расход водовоздушной смеси не должен превышать 3-5-кратного расчетного расхода теплоносителя. Для промывки систем используется водопроводная или техническая вода. В открытых системах теплоснабжения окончательно промывка после дезинфекции производится водой, соответствующей требованиям действующего стандарта на питьевую воду, до достижения показателей сбрасываемой воды до требуемых санитарными нормами на питьевую воду, для конденсатопроводов качество сбрасываемой воды должно соответствовать требованиям в зависимости от схемы использования конденсата.

Дезинфекция систем теплопотребления
производится в соответствии с требованиями, установленными санитарными нормами и правилами, а также рекомендациями и методиками, утвержденными теплоснабжающими организациями:

Разрабатывается программа проведения гидропневматической промывки, которая согласовывается с Теплоснабжающей организацией,

По окончанию промывки проводится дезинфекция трубопроводов системы отопления, после чего отбираются пробы, которые передаются в аккредитованную лабораторию на анализ. На основании протокола анализа оформляется Акт.

9.2.10. Подключение систем, не прошедших промывку, а в открытых системах — промывку и дезинфекцию, не допускается.

Гидропневматическая промывка отопления — наиболее эффективный, надежный, относительно недорогой и как правило используемый, способ промывки системы отопления в зданиях любого назначения, независимо от типа выполнения разводки.

Промывка отопления может осуществляться как сетевой водой (из трубопровода «подачи», либо «обратки»), так и горячей или холодной водой

Важно, чтобы был обеспечен требуемый расход воды и воздуха. Промывочные воды сбрасываются в канализацию

Промывка осуществляется до полного осветления промывочной воды.

Эффект промывки достигается за счет:

1. Высокой скорости течения промывочной воды в сочетании с продувкой воздуха трубопроводов системы отопления, что обеспечивает вынос отложений из труб, радиаторов, конвекторов и т.д.

2. Периодической подачи в систему отопления совместно с водой сжатого воздуха компрессором, что значительно усиливает эффект промывки и вынос отложений. При проведении промывки максимальное давление, достигаемое в трубопроводах системы отопления, не превышает гидравлического столба жидкости, который соответствует высоте здания, (для примера: в четырехэтажном здании давление в трубопроводах не превысит 1,2 атм.).

3. Промывка проводится «противотоком», т.е. против движения теплоносителя в системе отопления.

4. По окончанию гидропневматичекой промывки, оставшийся воздух сбрасывается через воздушники, а система заполняется «подготовленной» водой из теплотрассы с избыточным давлением в системе 2,0-2,5 атм.

5. Перед началом проведения гидропневматической промывки проводится гидравлическое испытание (опрессовка) системы отопления давлением, 1,25 от рабочего давления. Для проведения гидравлических испытаний используются электрические насосы высокого давления, позволяющие задавать давление требуемой величины

Химическая промывка
систем отопления, теплообменников, включая пластинчатые, бойлеров проводится по контурно, с использованием специальной установки, что позволяет при проведении промывки не производить демонтаж и разборку оборудования (теплообменник). Используются высокоэффективные растворы, в состав которых входят при необходимости ингибиторы коррозии, что позволяет избежать растворения контактирующих с промывочным раствором материалов. Химическая промывка
в каждом конкретном случае проводится строго индивидуально, для чего специалисты предприятия предварительно осматривают объект, знакомятся с имеющейся документацией, и лишь только после этого дают свои рекомендации по проведению химической промывки. Отработанные растворы нейтрализуются и сбрасываются в канализацию.

Механическая

Данный метод позволяет обойтись без специального оборудования. Однако предполагает разборку отопительного контура. Позволяет эффективно удалить скопившуюся грязь, но плохо справляется с отложениями накипи.

Эффективна для удаления скопившейся грязиФОТО: u-service.kiev.ua

Принцип действия

При механической очистке внутренних поверхностей элементов системы отопления используются различные щетки и ёршики. Оказывая механическое воздействие, удаётся полностью удалить грязь, скопившуюся внутри труб и радиаторов.

Грязь просто удаляется механическим способомФОТО: cdn.vseinstrumenti.ru

Порядок проведения работ

Если решено воспользоваться механическим способом промывки, работы выполняют в следующей последовательности:

• перекрываются вентили перед и после отопительного оборудования;
• из системы отопления через сливной кран сливается теплоноситель. Если таковой не предусмотрен, откручивают заглушку с радиатора, располагающегося ниже всех;
• при необходимости, демонтируют батареи. Делают это с помощью ключей подходящего типоразмера. Достаточно отпустить накидные гайки, соединяющие радиатор с трубами;
• батарею переносят в ванну либо на улицу и укладывают на предварительно застеленный плотный текстиль. Если этого не сделать, существует вероятность механического повреждения радиатора. При проведении промывки в ванной, на слив следует уложить специальную сетку, чтобы предотвратить засор канализации;
• с помощью троса или узких щеток прочищают радиатор и трубы. Выпавшую грязь собирают в отдельную ёмкость, чтобы уменьшить нагрузку на канализацию;
• предварительно очищенные элементы системы промывают потоком воды. Для обеспечения достаточной герметичности мест соединения используют различные переходники. Промывку производят до тех пор, пока вода не станет полностью прозрачной.

Для повышения эффективности промывки отопительный контур разбираетсяФОТО: palmermuzzin.com

Зачем нужно промывать систему отопления

Вода, которая течёт по трубам отопления, далеко не дистиллированная. Чего в ней только нет:

• механические примеси: ржавчина, песок, окалина и прочая грязь;
• химические примеси: соли металлов, особенно кальция и магния;
• микропузырьки растворённого воздуха и других газов.

Вкупе с температурой до 100°С и высоким давлением всё это образует «адскую» смесь. Круглосуточно протекают химические реакции, главный результат которых, – образование накипи, коррозия теплообменников и коммуникаций.

Воду, поступающую в систему, нужно не только фильтровать от механических примесей, но и приводить к нужным химико-физическим характеристикам, то есть выполнять нормы водоподготовки в тепловых системах.

Важно: коррозия в теплосистеме происходит по нескольким причинам. Две основные:

1. Микропузырьки воздуха: они содержат больше кислорода, чем воздух в свободном состоянии, – до 35% (кислородная коррозия).
2. Повышенная кислотность воды – pH

Если своевременно не принять меры:

• заметно понижается теплоотдача системы;
• возрастает расход энергоносителей;
• истончаются и разрушаются стенки труб и котла, образуются течи в разных элементах трубопровода.

Существует несколько способов удаления вредных отложений. Из них гидропневмопромывка системы отопления – самый радикальный и эффективный. Он применяется как в частных, так и в многоэтажных домах.

Химическая промывка

Это самый распространенный способ. Растворяя в теплоносителе определенные химикаты, можно добиться быстрого избавления от существующих отложений. Их остатки просто вымываются самотеком, не создавая дополнительных неудобств.

Как правило, для подобных целей применяют щелочные и кислые растворы. Стоят они дешево, поэтому химическая прочистка считается доступным методом. Установка для ее проведения проста. Она состоит из емкости, в которую помещают реагенты, и насоса, подключенного к отопительной системе. Время, потраченное на один круг прогона, рассчитывается в индивидуальном порядке. При этом учитываются длина магистрали и объем теплоносителя.

Химическая и специальная промывка систем отопления

Быстрота, эффективность, доступность — это главные преимущества описываемого варианта. Но есть еще один ощутимый плюс этого метода очистки. Его можно применять даже зимой, не отключая систему отопления. Но его массовому использованию мешает один существенный недостаток.

При помощи химического способа промывки нельзя прочищать алюминиевые трубы. Хрупкий металл под действием щелочи или кислоты теряет свою упругость. Алюминий становится пористым и быстро истончается. Поэтому даже не самый сильный гидроудар может спровоцировать аварию.

Источник

Проводим опрессовку

Насос для опрессовки системы отопления

При монтаже новой системы отопления или подготовке старой к отопительному сезону необходимо провести опрессовку. Эта процедура позволяет проверить все соединения и сами устройства и трубы на герметичность. Также опрессовку проводят и в отопительный сезон, если в это время проводился ремонт системы.

Сама процедура испытания может проводиться с использованием воды или воздуха. В холодный период года более предпочтителен второй способ, который исключает замерзание жидкости в системе или при ее протечке.

Сам процесс работ с использованием воздуха будет выглядеть следующим образом:

• Из системы отопления сливается весь теплоноситель.
• Далее перекрываются вентили, соединяющие выбранный участок с центральной системой. Если испытания будут проводиться в частном доме, то необходимости в изоляции участка нет, ведь ваша система автономна.
• После этого подключается компрессор и начинается накачка воздуха до нужного давления. Этот показатель зависит от рабочего давления и должен его превышать минимум в два раза. Например, если в частном доме в работающей отопительной системе 2 атмосферы, то при испытании необходимо достичь 4–5 атм.
• В течение минимум 8 часов проследите за давлением. Если все соединения сделаны качественно, то оно не будет меняться (или поменяется очень незначительно). Кроме этого желательно визуально осмотреть все устройства и места стыков (как разборные, так и паянные). При этом соединения промазываются мыльным раствором (если опрессовка проводится с использованием воздуха).

При использовании водного метода, необходимо приобрести (или взять в аренду) специальные опрессовочные насосы. Они могут быть как ручного вида, так и электрические. Принцип действия схож с предыдущим. В системе при помощи насоса создается нужное давление и проверяется герметичность всех устройств и мест соединения.

Диагностика системы отопления

Чтобы выявить необходимость проведения гидропневматической промывки отопительной системы – необходимо провести первоначальную диагностику. Ее можно осуществлять в бытовых условиях, не прибегая к услугам дорогостоящих специалистов. Именно исходя из результатов диагностики необходимо решать вопрос о проведении промывки. Кроме, того, после проведения регламентного обслуживания отопительную систему нежно подвергнуть антикоррозийной обработке – это надежно защитит стенки трубопроводов на следующий эксплуатационный период.

Итак, основными признаками того, что ваша отопительная система нуждается в гидропневматической промывке являются следующие признаки:

• Ваш нагревательный котел издает необычные звуки, которые вы не слышали раньше,
• Время разогрева системы до рабочего состояния значительно увеличивается.
• Одним из основных признаков является неравномерность нагрева элементов отопительной системы. Так, если трубопроводная система на ощупь горячая, а радиаторы значительно холоднее – необходимо срочно проводить промывку.
• Косвенным признаком засорения системы отопления является увеличение расхода энергоносителей при достижении той же температуры и при аналогичной погоде на улице.

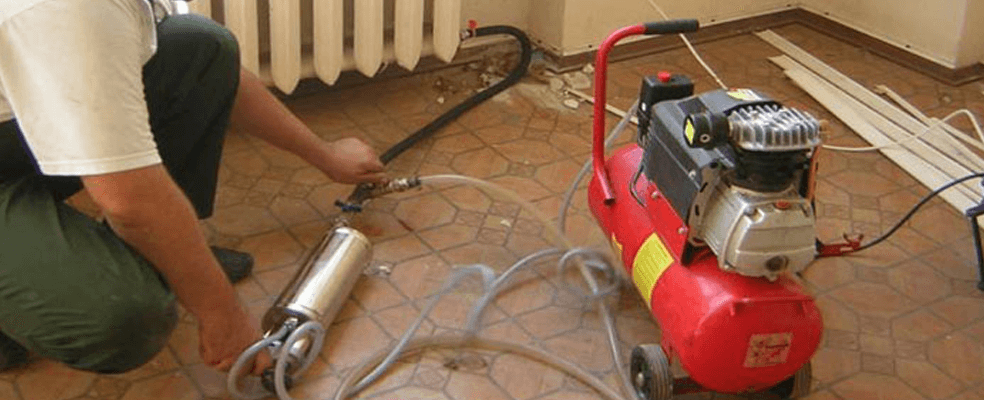

Как проводится гидропневматическая промывка и какое оборудование необходимо?

Основная суть гидропеневматической промывки отопительной системы – это прочистка трубопроводной системы и радиаторов отопления напором сжатого воздуха. При этом в системе остается теплоноситель, то есть вода. Начало этого процесса резко увеличивает скорость движения жидкости в системе, а сжатый воздух придает воде повышенную турбулентность, то есть неравномерность движения и образование завихрений. От воздействия смеси воздуха и воды накипь и отложения, образовавшиеся на внутренней поверхности системы разрыхляются, увлекаются водно-воздушным потоком и выводятся из труб и радиаторов в точку сброса.

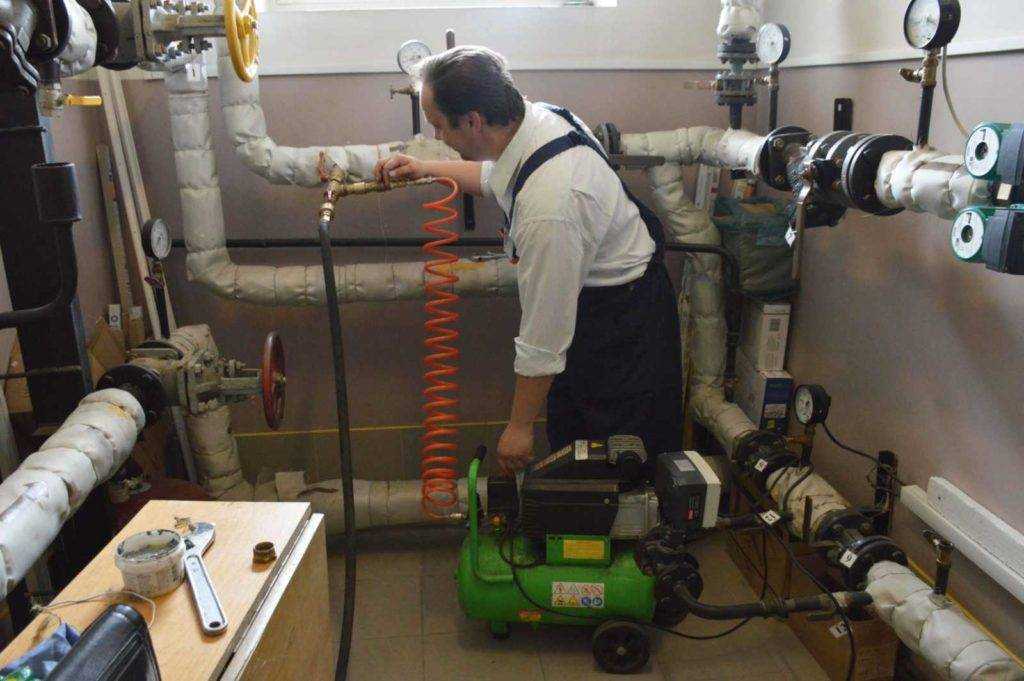

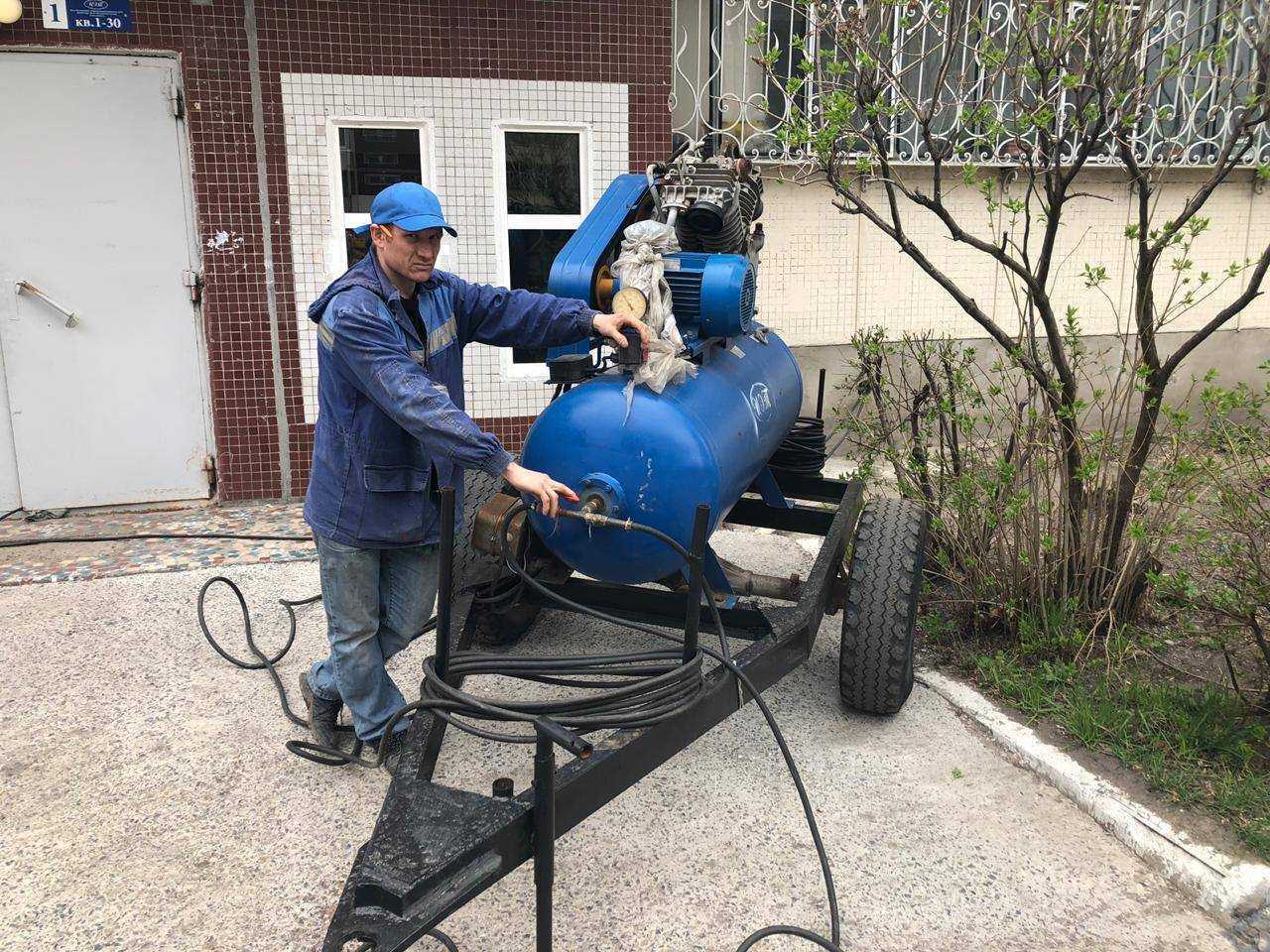

компрессор

Точкой сброса взрыхленных отложений при данном виде промывки служит патрубок спуска, либо специализированный кран. В случае отсутствия данных элементов в отопительной системе – перед началом прочистки их необходимо врезать.

В том случае, если в отопительной системе с жидким теплоносителем имеется элеватор – перед началом промывки он во избежание повреждений демонтируется.

Воздух в отопительную систему для создания мощного водно-воздушного потока с завихрениями подается от компрессора. Это устройство должно на выходе показывать давление в 0,6 МПа. В целях недопущения попадания воды из системы в компрессорный ресивер – в месте соединения его с трубопроводной системой устанавливается обратный клапан.

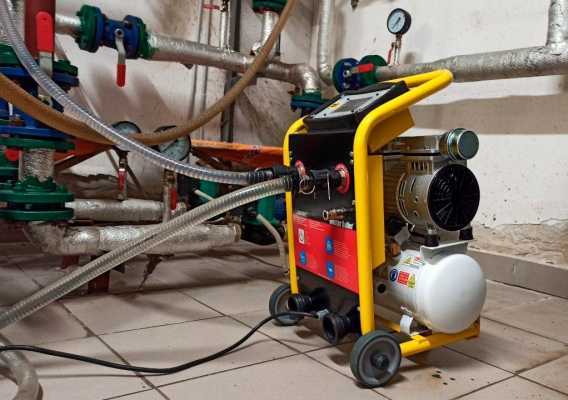

Хороший компрессор с мощной и равномерной подачей воздуха подает в трубопроводы водно-воздушную смесь, которая разрыхляет и сбивает отложения накипи внутри труб. Компрессор должен работать в равномерном импульсном режиме, создавая не просто постоянный поток воздуха, а серию воздушно-водяных толчков. Именно так и образуются разрыхляющие накипь завихрения.

Разумным решением будет использование компрессора, который может добавлять в поток воздуха дезинфицирующие и чистящие средства. Кроме того, такое устройство должно быть защищено от самопроизвольного выключения, быть достаточно компактным и, желательно, иметь сигнализацию об уровне расходуемой промывочной жидкости и показываемых параметрах давления.

Признаки необходимости промывки

О необходимости промывки могут сигнализировать следующие факторы:

Загрязнение фильтров. В правильно собранном отопительном контуре обязательно должны присутствовать фильтры грубой очистки в прозрачной колбе. В этом случае интенсивное загрязнение картриджа указывает на необходимость промывки отопительного контура.
Сигналом о необходимости промывания может служить низкая температура радиаторов, контуров теплых полов, их длительный нагрев.
Повышенное потребление электроэнергии отопительным котлом для обогрева помещений в сравнении с ранее предшествующим периодом, свидетельствует об образовании на его теплообменнике слоя накипи.

Достоинства и недостатки

С конца 18-го столетья, когда Боннеман предложил прототип современных систем отопления, до настоящего времени мировая промышленность предлагает различные средства для эффективного очищения трубопровода и радиаторов. Индустриальная эра существенно изменила походы к процессу очистки. Ручная работа и трудоемкие операции канули в Лету – на службу специалистов поступили промывочные насосы.

За два с половиной столетья история предлагала различные способы устранения накипи. Но на сегодняшний день эффективным считается оборудование следующих принципов действия:

1. Агрегат для промывки системы химическими реагентами.
2. промывочный насос для снятия накипи пневмогидравлическим способом.
3. Гидропневмоударные аппараты для очищения труб и радиаторов.

Специалисты считают, что идеальной методики не существует, поскольку у каждого способа есть уникальные преимущества и недостатки. К примеру, химическая очистка считается низкозатратной, поэтому применяется наиболее часто. Но агрессивный раствор не подходит для алюминиевых радиаторов, а отработанные реагенты нуждаются в тщательной утилизации.

Промывочный насос гидропневмоудараного типа за счет кинетического удара на скорости 1500 м/сек отлично справляется с накипью и грязевыми засорами. И, тем не менее, аппарат не сумеет очистить систему, имеющую протяженность более 60м. Подобные агрегаты специалисты используют для очистки теплосистемы коттеджа и стояков в многоквартирного дома.

Принцип работы пневмогидравлического компрессора широко применяется для очистки системы от ржавчины, жира и накипи. Такие приборы имеют отличные отзывы об удалении илистых отложений, поскольку они оперируют водно-воздушными смесями и разрыхляют химические образования при высочайшем давлении. Однако такой промывочный насос купить обывателю – непосильное дело. Компрессор имеет внушительный ценник, но хорошо окупается у коммерческих предприятий.

Что такое промывка и опрессовка отопительной системы

Строительными нормами и правилами регламентированы последовательность и технические нюансы выполнения работ по промывке и опрессовке отопления. В них содержатся схемы и инструкции, которые служат руководством обязательным к исполнению. Исходя из изложенных в СНиП положений, вытекает сущность понятий “промывка” и “опрессовка”. Это комплекс работ, включающий химическую, гидропневматическую очистку, гидравлические испытания и настройку отопительного оборудования.

В чем заключается промывка

Промывка подготавливает тепловые сети к испытаниям; применяются разные способы очистки внутренних стенок трубопровода. Используются для этих целей компрессоры или специальные установки.

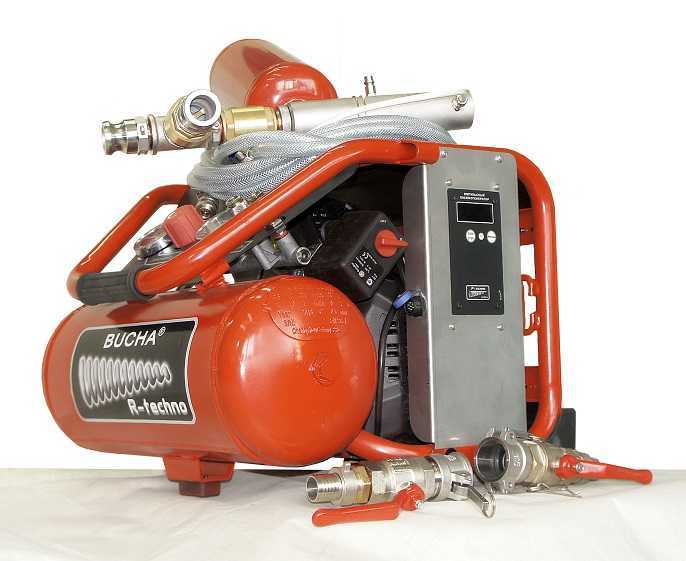

Промывочный насос для систем отопления

В составе отложений труб обнаруживается двухвалентный оксид железа, оксиды магния, кальция, меди, цинка и трехвалентный оксид серы. Стоит ли убирать такой налет? Присутствие налета приводит к повышенной нагрузке на отопительное оборудование, провоцирует поломки и порывы, в то же время снижает эффективность эксплуатации тепловой магистрали.

Сравнение: неочищенная и новая труба

Суть процедуры опрессовки

Опрессовка – это гидравлическое испытание системы с целью ее проверки на наличие течей и поломок, настройки показателей давления согласно нормам. Испытания проводят путем подачи в систему воды или воздуха под давлением с помощью гидравлического насоса.

Электрический насос для опрессовки

Проводится опрессовка в следующих случаях:

• по завершении монтажа отопления (ввод в эксплуатацию системы);
• при замене отопительных приборов и частей трубопровода;
• при подготовке системы к отопительному сезону.

Среди важнейших показателей, влияющих на теплоноситель и качество обогрева, – рабочее давление. Предельные величины давления зависят от этажности и типа постройки. Сбои в движении теплоносителя, вызванные отложениями в трубах, протечками, поломкой приборов, приводят к резким перепадам давления.

Способы

Обычно промывку делают следующими способами:

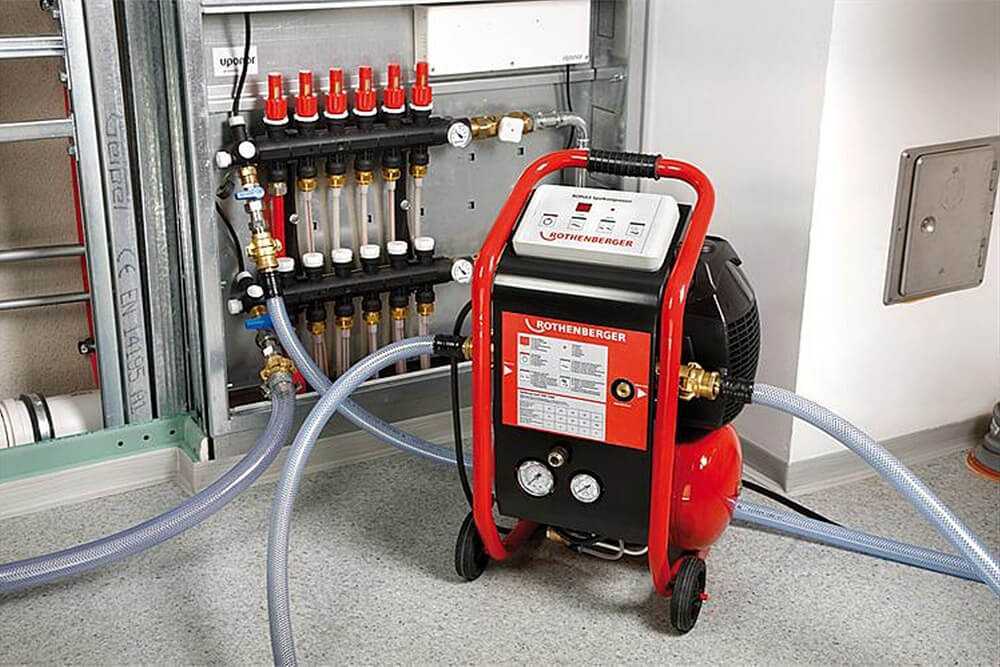

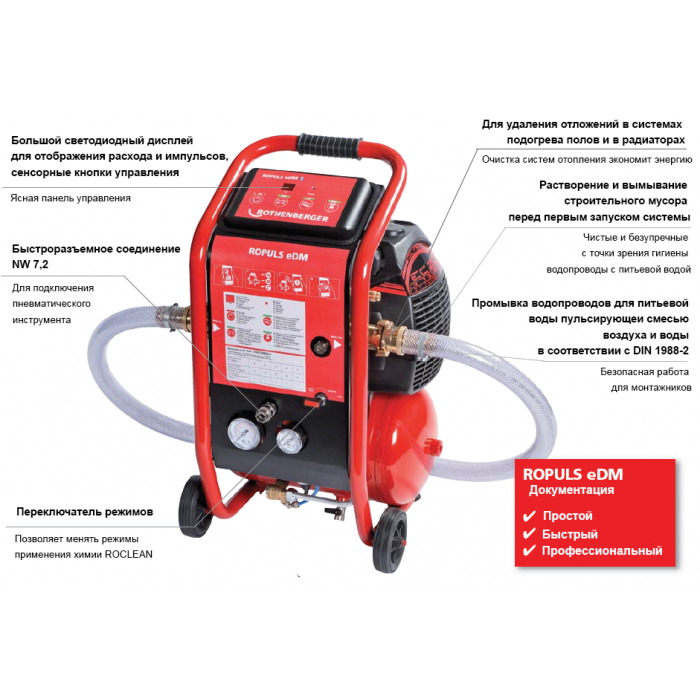

1. Водно-пульсирующая смесь. Этот способ промывки проводится при помощи пульсирующей воды и сжатого воздуха. За счет этого, в трубах удаляется отложения, ржавчина, налет, ил, песок. Этот способ промывки обеспечивает снижение затрат на энергоресурсы и увеличивает срок службы элементов отопительной системы. Однако, для проведения этой промывки нужно использовать специальное оборудование.
2. Биопрепараты. Применения биопрепаратов во время промывки обеспечивает глубокое проникновение в засоренные места и полное растворение всех отложений. При промывании биопрепаратами не нужно отключать всю систему отопления. В качестве биопрепаратов в основном используют суперочистители, которые изготовлены на водной основе. Принцип действия этих препаратов основан на разрыхлении накипи, масляно-грязевых, твердокристаллических, коррозийных и органических отложений.
3. Пневмогидроудар. Во время промывки этим способом используют специальное оборудование. Этот способ очень удобный, поскольку не нужно разбирать узлы батареи. Также нет необходимости в использовании специальных тросов и химических реагентов. При помощи оборудования в систему подается пневмогидравлический импульс. Основной удар приходится на основной столб теплоносителя с отложениями. Благодаря этому, отложения быстро разрушаются и растворяются. Эффективность этого способа очень высокая. Кроме этого исключены разрывы и трещины в трубах.
4. Химические препараты. Этот метод очищения основан на применении препаратов с содержанием органических и неорганических кислот. Препараты, попадая в трубу, полностью растворяют накипь, ржавчину, отложения в виде солей.

Выводы и полезное видео по теме

Видео #1. Эффективность применения гидропневматической
промывки радиаторов можно оценить по количеству выбрасываемой наружу грязи:

Видео #2. Тонкости выполнения химического типа промывки отопительной системы изложены в следующем сюжете, предоставленном владельцем частного домовладения:

Любой из рассмотренных вариантов промывки систем обогрева не представляет собой чересчур сложной процедуры. При наличии некоторого опыта проведения сантехнических работ и, в отдельных случаях, специального оборудования, которое можно взять напрокат, эту операцию можно выполнить своими руками.

1.
2.
3.

Промывка систем теплоснабжения необходима для эффективного обогрева помещений. Данную процедуру рекомендуется проводить раз в год, перед гидравлическими испытаниями. В крайнем случае, промывать отопительную систему нужно хотя бы раз в несколько лет – это поможет увеличить эффективность обогрева. Владельцы частных домов также смогут уменьшить затраты ресурсов на отопление и продлить срок службы трубопроводов.

В результате гидропромывки из труб и радиаторов удаляются различные отложения: окалина, ржавчина, накипь и пр. Иногда они занимают более 2/3 диаметра трубопровода. Чем толще слой отложений, тем сильнее уменьшается количество тепловой энергии, передаваемой в помещение. Как выглядят трубы с отложениями, можно посмотреть на фото.
