Как подключить насос grundfos к электричеству

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

• напор, который покрывает потери гидравлики в контуре;
• производительность – объем воды или подача за определенный временной интервал;
• рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
• мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

В системе отопления открытого типа и ее схема

Схема установки для открытой системы

На практике единственным адекватным вариантом является установка на обратной линии, идущей от радиаторов к котлу отопления.

Во-первых, линия подачи от котла поднимается строго вверх к расширительному баку, а размещать устройство над котлом и в вертикальном положении неудобно.

Во-вторых, в открытой системе воздухоотводчиком является именно расширительный бак, и дополнительно устанавливаются краны Маевского на каждом радиаторе, так как насос должен размещаться на границе между котлом и контуром отопления, то минимальный риск попадания воздуха в него именно на обратной линии.

Ничто не мешает расположить насос на обратной линии так, чтобы к нему всегда был свободный доступ для обслуживания и профилактики.

Полезные советы

Чтобы исключить произвольное изменение потока воды, в области входа-выхода циркуляционного насоса крепится запорная арматура. Соединительные узлы должны быть обработаны «герметиком», сто повысит производительность всей отопительной системы.

Чтобы быстро и правильно установить насосную помпу, нужны подобранные соединения и резьбы. Для сокращения времени поисков всех необходимых деталей, посмотрите в магазинах сантехники специальное устройство с уже подобранными крепежными элементами. После завершения процесса монтажа насосной установки система заполняется водой или другим теплоносителем.

Перед тем, как запустить систему, следует открыть центральный клапан для удаления воздушных пробок – о полном удалении воздуха из системы оповестит появившаяся вода.

О количестве и поломках

Количество циркуляционных насосов, необходимых для обогрева частного дома, можно определить исходя из всей длины трубопровода. Если его длина составляет около 80 м, то вполне достаточно одного. При превышении этой длины нужно подумать об увеличении числа насосов в системе.

Причинами выхода из строя циркуляционных насосов могут стать неправильная установка, произвольное расположение подводки кабеля и клеммного модуля, а также несоблюдение правил эксплуатации котла отопления

Чтобы избежать неисправностей, важно не игнорировать процедуры регулярного выпуска воздуха и позаботиться о хорошей очистке системы от механических частиц

Но следует помнить, что все поломки циркуляционного насоса должны исправлять специалисты. Поэтому если неисправности уже появились и обнаружены, то лучше всего обратиться в ремонтную службу.

Как вам статья?

Мне нравитсяНе нравится

Критерии выбора

Циркуляционная машина с двумя двигателями может обеспечить большую мощность и надежность работы.

Чтобы выбрать подходящее устройство, необходимо знать такие параметры:

Напор в системе можно вычислить достаточно просто по формуле

Для трубопровода частного дома следует брать максимальные значения коэффициента.

На фото устройство с фланцевым соединением для больших диаметров.

Производительность рассчитывают по упрощенной схеме или на основании расходно-напорной характеристики. Упрощенная формула для расчёта:

Q = W/1.163*20 = 0.043*W, где:

Зная напор и производительность, можно определить рабочую точку насоса, отложив значение напора на вертикальной оси графика, а значение расхода – на горизонтальной. Затем по каталогу можно подобрать устройство, рабочая точка которого находится максимально близко к определенной нами точке:

A – расчетная рабочая точка, B – рабочая точка конкретного насоса по каталогу или кривой напорно-расходной характеристики.

Управление насосом

Управление состоит в настройке оборудования таким образом, чтобы при снижении температуры теплоносителя до определенного уровня происходило включение насоса, а при повышении – отключение.

Основным узлом такой автоматизации может служить терморегулятор. Управление циркуляционным насосом по температуре своими руками сводится к установке терморегулятора в определенном месте помещения, вдали от нагревательных приборов, от окон и дверей. Сигналы передаются исполнительному механизму по кабелю. При достижении критической температуры терморегулятор включает или отключает насос.

Недостатки

Наряду с множеством положительных характеристик, имеются у электрических котлов отопления с циркуляционным насосом и отдельные слабые стороны:

• Затраты на эксплуатацию подобного оборудования находятся в прямой зависимости от цен на электроэнергию. Это объясняет тот факт, что большинство стран признали электрические отопительные установки не такими эффективными, как газовые и твердотопливные аналоги. Для снижения затрат на эксплуатацию рекомендуется использование теплоаккумулирующего бака. Это позволят существенно снизить теплопотери и расход электроэнергии на подготовку теплой воды.
• Зависимость от исправной подачи электрической энергии. Двухконтурный электрический котел и циркуляционная помпа относятся к энергозависимым приборам. Поэтому, если в регионе случаются перебои с электроэнергией, то желательно выбрать другую разновидность обогрева для своего дома. Один из вариантов – установить резервный источник тепла, на случай «аварийной» ситуации. Чаще всего речь идет о твердотопливной печи или камине. До полноценных обогревателей им далеко, но подстраховать во время кратковременного выключения основного котла они, безусловно, смогут.
• Необходимость в качественной электропроводке. Это является обязательным условием для того, чтобы электрический котел в комбинации с циркуляционным насосом работал без всяких перебоев. Часто бывает так, что проводка в доме не соответствует предъявляемым требованием, и ее приходится полностью менять. Это в любом случае влечет за собой дополнительные расходы.

Естественно, что людей волнует также вопрос о стоимости эл котла с насосом. На ее размер во многом влияет то, какая именно модель была выбрана: чем мощнее прибор, тем дороже он стоит

Также следует обращать внимание на производителей, среди которых есть несколько проверенных отечественных компаний. В любом случае, не стоит обольщаться на дешевые образцы сомнительного качества

Как должен стоять насос: процесс установки

• закреплять следует накидными гайками;

Установка подразумевает последовательное размещение необходимых компонентов, без которых насос выйдет из строя.

Запорная арматура (ставится с двух сторон, при необходимости отрезок с насосом выключается из системы).

Предусматривается отдельная ветка для насоса (байпас), это позволит пользоваться естественной циркуляцией.

• фильтр грубой очистки (ставится перед насосом);
• обратный клапан (нужен в системах с расширительным баком или при установке двух насосов);
• воздушный клапан для удаления воздуха из труб (в некоторых моделях он встроен изначально, тогда в цепочке он не нужен).

Одного насоса достаточно для системы с одним котлом, дополнительные устройства ставятся если:

• два и более котла;
• сложные разветвления контура;
• установлена буферная ёмкость;
• при большой протяжённости контура (нескольких этажей);
• при системе «тёплый пол»;
• есть два и более котла с разными типами топлива;
• установлен теплоаккумулятор (дополнительная ёмкость, в которой жидкость охлаждается и подаётся в систему при необходимости);
• устройства для перекачивания устанавливаются на байпасе, что позволит пользоваться естественной циркуляцией.

Внимание! Для насоса прокладывается отдельный кабель с автоматом. Не рекомендуется просто включать его в обычную розетку

Для безопасности должно быть заземление и автомат, срабатывающий при скачках напряжения.

Схема установки насоса

Чтобы бытовое циркуляционное устройство нормально функционировало, необходимо его грамотно смонтировать на трубу или регулирующую арматуру. Крепление осуществляется с помощью накидных гаек. Такой способ фиксации дает возможность снять его в любой момент для проверки или починки. Монтаж элементов отопительной системы по всем правилам гарантирует равномерный нагрев магистрали. При установке насоса следует соблюдать правила:

1. Прибор можно устанавливать в любых местах. Сам трубопровод может располагаться под наклоном, вертикально или горизонтально. Но роторная ось должна находится в горизонтальном состоянии.
2. Пластиковую коробку с контактами электрического питания надо располагать так, чтобы они находились сверху корпуса, иначе при аварии они могут быть залиты водой.
3. Насос устанавливают таким образом, чтобы стрелка на нем указывала направление потока.

Циркуляционные насосы: виды и назначение

Суть работы установленного насоса заключается в том, что он способен влиять на перемещение жидкости в системе отопления дома без колебаний давления. Основной посыл для установки насоса – медленное распределение воды в трубах, из-за чего участки помещений остаются без прогрева. Также циркуляционные насосы используются с целью эффективного и экономичного прогрева  помещения.

Если в вашем доме установлена отопительная система с принудительной циркуляцией, циркуляционный насос будет обязательной частью. Ведь именно он влияет на скорость обогрева. В частных домах в гравитационных отопительных системах циркуляционный насос ставится по желанию с целью увеличения тепловой мощности.

На рынке встречаются циркуляционные насосы с настраиваемыми режимами скорости. За счет этого можно регулировать скорость распределения тепла в системе. Если вы купили циркуляционный насос с автоматикой, его настройки подстраиваются под температуру в частном доме. Насос работает на оптимальной для микроклимата мощности.



При ручном регулировании устанавливают производительность оборудования. При необходимости быстрого прогрева помещения, установите работу циркуляционного насоса на максимум. Для поддержания температурного режима ориентируйтесь на электропотребление. Если циркуляционный насос работает на полную мощность, это влечет дополнительное потребление электричества.

Различают циркуляционные системы с мокрым и сухим ротором. Первый вид привлекает практически бесшумным режимом работы и обеспечивает бесперебойную работу более 10-ти лет. Циркуляционный насос сухим ротором имеет меньший показатель КПД.

Если рассматривать циркуляционные насосы с сухим ротором, к их минусам относят шумную работу и необходимость регулярного обслуживания. Показатель КПД достаточно высокий – 80%. Для выбора подходящего  нужно по расчету необходимой мощности и производительности.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

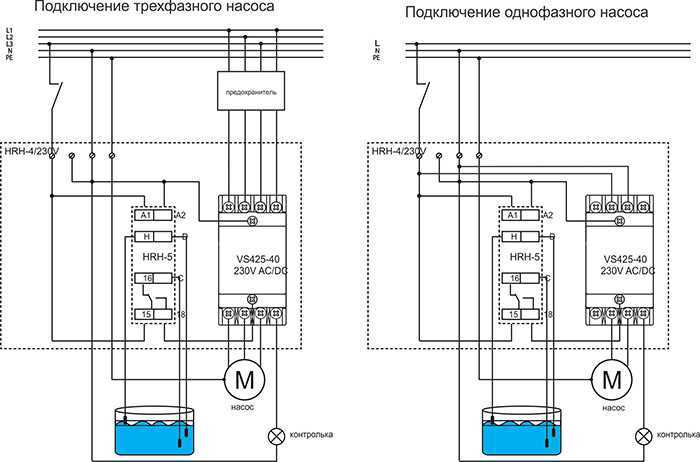

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов»

Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»)

Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Схема и принцип работы циркуляционного насоса отопления

Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:

• рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
• электрический двигатель запускает работу оборудования;
• перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
• корпус, защищающий прибор от механического воздействия;
• клеммная коробка для подключений электрических органов и регулирующих приборов.

Принцип работы прост:

1. В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
2. Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
3. За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.

Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет

Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома

Виды насосных устройств

Выделяют две основных разновидности циркуляционных насосов для систем отопления.

С сухим ротором

Устройства этого типа отличаются повышенной мощностью.

Основные части насоса не контактируют с перекачиваемой средой, потому что расположены в герметичной камере.

Фото 1. Циркуляционный насос от производителя Wilo с сухим ротором. Сзади располагается вентилятор для охлаждения частей прибора.

Такое устройство способно создать напорный столб до 15 метров, однако сухой ротор означает некоторые проблемы:

• требуется регулярное техническое обслуживание;
• при работе двигателя есть шум;
• работа всухую означает периодический износ, что потребует действий.

При поломке придётся произвести замену запчастей, которые изготавливаются из дорогостоящих материалов и имеют ощутимую стоимость.

С мокрым ротором

Эта разновидность отличается большей неприхотливостью и не требует внимания со стороны владельца.

Не нуждаются в техническом обслуживании, поскольку устройство не нужно чистить или смазывать. Роль смазочного вещества выполняет теплоноситель, который контактирует с движущимися частями оборудования.

За счёт этого насос не шумит, не изнашивается и потребляет мало энергии.

Фото 2. Циркуляционный насос от производителя Wilo с мокрым ротором. Он менее прихотлив, чем сухой тип прибора.

Как установить насос на отопление своими руками?

Первый вопрос: «Куда ставить, на горячую трубу, или на обратку?» Если вы монтируете систему отопления с принудительной циркуляцией, место врезки насоса определяет инструкция по монтажу котла.

Обратите внимание
Совет! В этом случае требуется установка непосредственно на прямую трубу. Вы можете сделать байпас вокруг насоса (обычно на байпас ставят сам насос), для того, чтобы не сливать воду при его замене или обслуживании.. Принципиальной разницы, будет насос качать горячую или остывшую воду, нет

Просто уточните у продавца, на какую температуру рассчитан прибор. Это должно быть указано в паспорте. Есть «горячие» и «холодные» модели.
По гидравлике также нет разницы, будет насос «тянуть» воду их котла, или же «толкать» ее на входе в теплообменник. Вы можете установить его посредине системы, просто это выглядит не так эстетично. Лучше, когда все оборудование размещено в помещении, которое вы определили в качестве котельной

Принципиальной разницы, будет насос качать горячую или остывшую воду, нет. Просто уточните у продавца, на какую температуру рассчитан прибор. Это должно быть указано в паспорте. Есть «горячие» и «холодные» модели.
По гидравлике также нет разницы, будет насос «тянуть» воду их котла, или же «толкать» ее на входе в теплообменник. Вы можете установить его посредине системы, просто это выглядит не так эстетично. Лучше, когда все оборудование размещено в помещении, которое вы определили в качестве котельной.

Видео рекомендации установки насоса в систему отопления.

Куда монтировать насос — на подачу или в обратку?

Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.

Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:

• температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
• плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
• статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.

Специалисты отвечают на описанные утверждения следующим образом:

1. Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
2. Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
3. На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.

Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.

Положение циркуляционного насоса при монтаже

В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой. Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой. Далее процесс будет выглядеть следующим образом:

1. Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
2. В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
3. Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
4. Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.

В дешевых теплогенераторах, которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.

Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.

Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.

https://youtube.com/watch?v=Rxtsbzq4y_Y

Схема обвязки электрокотла

При выполнении схемы обвязки следует учитывать, что помимо расчета мощности для электрического отопительного прибора, необходимо не забывать о ее основном назначении – осуществлении контроля над перепадом температуры жидкости на входе устройства и его выходе.

Первоначально после достижения определенной температуры теплоноситель движется по малому контуру и только после его прохождения подогретая вода транспортируется по системе, нагревает электрические батареи и тем самым обогревается помещение. Таким образом, чтобы обеспечить необходимый температурный режим и качественное функционирование отопительной конструкции, нужно смонтировать несколько контуров.

Для выполнения обвязки потребуются:

• разные по диаметру трубы;
• радиаторы отопления (прочитайте: «Обвязка радиаторов отопления полипропиленом — просто и доступно «);
• циркуляционный насос;
• манометр;
• кран балансировки;
• распределительный клапан;
• проходной фильтр.

Из оборудования и инструментов в наличии должны быть сварочный аппарат и гаечные ключи.

Что касается дополнительных и крепежных изделий, то из них будут нужны:

• тройники, переходники;
• предохранительный, обратный, воздушный клапаны;
• болты, гайки, муфты.

Обвязка электрического котла отопления выполняется согласно одному из четырех различных принципов:

• с принудительной циркуляцией воды;
• с естественной циркуляцией теплоносителя;
• классический вариант разводки;
• с применением первично-вторичных колец.

Система отопления помещения с естественной циркуляцией воды состоит из:

Схема, обеспечивающая принудительную циркуляцию, включает следующие элементы:

• регулятор температуры воздуха в комнате;
• радиаторы;
• электрокотел;
• расширительный бак открытого типа;
• блок безопасности, состоящий из предохранительного клапана и манометра;
• кран для восполнения количества теплоносителя;
• насос;
• обратный клапан;
• антиконденсатный насос;
• датчик минимального температурного режима.

Если отопительная конструкция функционирует с использованием настенного электрического нагревательного прибора, то все ее элементы также включаются в обвязку, которая помимо теплоснабжения, может обеспечивать горячее водоснабжение и функционирование системы обогрева «теплый пол».

Процесс подключения оборудования согласно инструкции не является проблемой, если все указания, написанные в ней, выполнять точно. Но самостоятельный монтаж касается исключительно одноконтурных систем. В том случае, когда планируется установка двухконтурного электрического котла отопления. работа отличается сложностью и тогда обвязку делают на профессиональном уровне как прямой, так и смесительной. Оба типа обвязки необходимы для осуществления контроля над уровнем температуры. Как сделать обвязку котла, смотрите подробное видео:

«Мокрый» и «сухой» ротор насоса системы отопления?

Для обогрева частных домов с небольшой квадратурой достаточно будет «мокрого» ротора, для многоэтажных с несколькими отопительными узлами подойдет «сухой» ротор. Циркуляционные насосы с «мокрой» системой не будут создавать дискомфорта в помещении за счет бесшумной работы. Также насосы с «мокрым» ротором экономичны, но имеют относительно небольшую мощность.

«Сухие» роторы работают с вибрацией и шумом, однако высокий показатель КПД предусматривает отопление больших площадей. В маркировке каждого изделия обозначают диаметр и напор оборудования. Чаще всего диметр подключения равен 25.

Главными плюсами насосного оборудования с циркуляцией считают:

• доступ тепла во все точки частного дома;
• быстрое распределение тепла;
• экономия коммунальных услуг.

Циркуляционные насосы функционируют по принципу постепенного прогрева системы. Изначально тратят минимальное количество отопительной жидкости на небольшом количестве энергии. Это базовое потребление для прогрева всех труб в системе. За счет этого обеспечивается колоссальная выгода.

Правильно подобранный насос, который будет эффективно работать на квадратуре вашего дома, прослужит десятилетиями

Важно не перегружать агрегат и оптимально использовать его ресурс. Плюс циркуляционных насосов в том, что они работают корректно для любых систем отопления.

Если вы используете систему отопления с естественной циркуляцией воды, установка насоса на отопление будет также уместной. Если в частном доме помещения не прогреваются достаточно быстро до заданной температуры, а вода в котле уже достигла температурного максимума, тогда поможет циркуляционный насос.

Еще одна причина – несоответствие наклона труб установленным нормам. При нарушении уклонных стандартов лучше всего установить отопительный насос для быстрого нагрева помещения. В противном случае вам бы пришлось менять систему отопления дома и расположение труб.



Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Краткая инструкция по монтажу

Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.

Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.

Для работы необходимы следующие инструменты и материалы:

• набор рожковых или разводных ключей для сборки;
• плоскогубцы:
• льняная нить или пакля;
• герметик Unipak.

Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить

Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий

Сборка узлов с кранами. Два будут располагаться по краям от насоса, третий станет частью прямой трубы

Важно измерить участок «обратки», чтобы точно вварить фрагмент с краном.

Сборка насосной петли. Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить.

Примерка петли байпаса

Отмечают места варки узлов в трубу.

Сварка, которую следует доверить квалифицированному сварщику.

Сборка нижнего узла — на «обратке».

Подключение насоса к электропитанию.

В качестве примера — монтаж насоса GRUNDFOS.

Циркуляционный насос улучшает работу систем отопления.

Наличие такого прибора в контуре предоставит возможность регулировать температуру в помещениях, повысит теплоотдачу.

Большинство приборов устроены достаточно просто, что позволяет домовладельцам устанавливать их своими руками.

Выводы

Качественная установка циркуляционного насоса в систему отопления включает (обязательно):

• Проверка маркировки насоса;
• Установку насоса с линией обвода (байпаса);
• По движению теплоносителя, перед насосом ставим фильтр грубой очистки (лучше магнитного). Без фильтра, лопасти насоса быстро выйдут из строя;
• Насос окружаем шаровыми перекрывающими кранами. Это позволит ремонтировать насос в любое время, при этом не нарушать работы отопительной системы;
• В основную линию теплоносителя ставим либо шаровой кран, либо шаровой чугунный клапан. Они позволят теплоносителю обойти насос в случае выхода из строя и не нарушить систему отопления.

Источник статьи: http://obotoplenii.ru/montazh-otopleniya/dva-varianta-vrezki-tsirkulyatsionnogo-nasosa-sovety-professionalov
