Подключение
Предоставленная ниже очередность исключительно теоретическая. Исполнять подключение должен только мастер.
- Необходимо помещение с доступом к чистому воздуху.
- В приватизированных домах под котёл выделяется отдельная комната или пристройка. В ней должен наличествовать вентиляционный канал или собственный дымоотвод.
- Если в проекте нет точного расстояния до стен, то монтаж должен выполняться недалеко от вентиляции.
- Помещение, где будет располагаться котёл должно иметь окно.
- Отопительные приборы подключают последними.
Трудности во время установки
- Монтаж подержанного котла — эти приспособления в большинстве случаев мучаются недокомплектом, повреждениями или плохим состоянием некоторых участков. Обслуживание и приведение их в должный вид очень часто превосходит стоимость.
- Неправильное установочное место — прокаты, к которым фиксируется котёл обязаны быть максимально прочными, чтобы держать нагрузку в 300—400 кг. В другом случае появляется риск повредить магистрали из труб. Котёл должен находиться не меньше, чем в 32 см от горючих материалов и 26 — от не горючих.
- Обвязка — устанавливать магистрали из труб для котлов на твердом топливе необходимо таким образом, чтобы обеспечивалась конвективная циркуляция воды за счёт температурные разницы. Входной провод труб с холодной водичкой должен медленно спускаться до самого входа в основное устройство.
- Насос — циркулярный насос должен ставиться на обратном ходе воды, так пролонгируется его служебный срок, становится больше КПД, а еще исключается образование воздуха.
- Дымоотвод — установка заслонки значительно уменьшает теплопотерю, а это означает — лишний топливный расход.
- Створка зольника — при самостоятельном изготовлении должна быть тщательно подогнана под зольник, чтобы избежать потерь тепла.
- Неуместное горючее — лучше применять традиционные, необделанные дрова. Пропитанные креозотом шпалы, к примеру, за 14 дней могут замусорить дымоотвод аж до потери тяги либо даже зарастанию просвета продуктами горения.
Твердотопливный котел своими руками
Рассмотрим на примере наиболее популярного котла с верхним горением (рис.3). В случае необходимости размеры можно менять пропорционально указанным в чертеже. Отличительной особенностью конструкции является труба, которая служит регулятором подачи воздуха и теплообменником одновременно. Газы, выделяемые в процессе тления топлива, поднимаются вверх и воспламеняются в верхней топке.
Для изготовления необходимы материалы, описанные в разделе 2: трубы, листовая сталь, уголок, утеплитель, асбокартон, электроды.
Первый этап самодельного котла включает следующие шаги:
- Сваривают цилиндрический корпус из трубы диаметром 45 см длиной 150см.
- Днище закрывают вырезанным из листовой стали кругом с помощью сварки.
- В трубе нижнего диаметра (нижняя часть) вырезают прямоугольное отверстие под дверку зольника. Ее можно изготовить также из стального листа или приобрести готовую под размер.
- Топка располагается в верхней части, под ее дверку также вырезают прямоугольник. Дверку обязательно изолируют асбокартоном и асбошнуром по периметру. Все дверки должны закрываться задвижками.
- Из профильной трубы сваривают патрубок для выхода дыма, который будет вставляться в дымоход.
Важно! На поверхности патрубка из-за перепада температур будет образовываться влага (конденсат), ведущая к коррозии, поэтому сварочные швы должны быть высокого качества
- К корпусу котла приваривают ножки из равнополочного уголка.
- Вырезают верхнюю крышку диаметром 46 см, которая будет одеваться сверху на цилиндрический корпус.
Теплообменник для твердотопливного котла своими руками
Второй этап – производство теплообменника:
- Из металлического листа сваривают трубу теплообменника диаметром 40 см длиной 130 см.
- Вставляют ее в цилиндрический корпус, фиксируют зазор в 5 см между трубами, благодаря чему будет образовываться «водяная рубашка».
- Разница в длине труб теплообменника и наружной должна быть не менее 20см. Трубу в трубе фиксируют сваркой, используя заготовленные металлические кольца.
- В верхней и нижней зоне водяной рубашки устанавливают патрубки: один – для подачи, другой – для выхода теплоносителя. Для их изготовления используют трубу диаметром 5 см, на внешней стороне накручивают резьбу, через которую они будут подсоединены к трубам отопительной системы.
- Распределительную трубу, через которую будет подаваться воздух, сваривают из металла большей толщины, чем для корпуса и теплообменника (не менее 5 мм диаметром 6 см). Длину трубы делают на 10 см меньше длины трубы теплообменника (120 см).
Важно! Распределительная труба находится в зоне высоких температур и со временем деформируется и прогорает, поэтому для ее изготовления используется металл толщиной 5 мм и более
- Труба вставляется в подготовленный диск с готовым отверстием. Металлический стальной диск диаметром 38 см приваривается к трубе.
- К основанию диска приваривают минимум 4 уголка, выполняющие роль крыльчатки.
- К верхней части трубы устанавливают задвижку для порционной подачи воздуха и приваривают петлю, на которой фиксируют цепь для поднятия трубы.
Внимание! Чтобы улучшить теплообмен в верхней части трубы устанавливают вентилятор для принудительного наддува
Как правильно собрать котел
После выполнения двух основных этапов приступают к завершающему.
Третий этап – сборка котла:
- Выбирают место установки котла, проверяют уровнем, чтобы не было никаких перепадов, которые могут ухудшить работу теплогенератора.
- Крышку с распределительной трубой натягивают на корпус, предварительно проложив асбошнур. Крышку можно также приварить к корпусу.
- Дымовой патрубок вставляют в дымоход.
- Через выходящие патрубки с резьбой котел подсоединяют к системе отопления дома.
- Систему заполняют водой и выполняют проверку работы котла при неполной его загрузке.
- Если тест прошел нормально, котел загружают на полную мощность.
Материал для монтажа теплообменника
Котёл своими руками можно сделать самостоятельно, если правильно подобрать материалы. Ответственно отнестись к выбору необходимо на стадии создания теплообменника. Процесс горения подразумевает высокую температуру, которая влияет на состояние металла.
Именно потому современные строители редко используют чугун. Причин этому много и основными считаются:
- Малый показатель КПД. Чугунный элемент котла практически не будет способен нагреть даже воду до нужной температуры.
- Низкий показатель теплоотдачи. Чугунное изделие не способно максимально правильно отдать тепло в помещение. Вместо этого оно улетучивается в любое другое место.
- Современная конструкция котла подразумевает минимальный вес готовой конструкции. Использование чугуна не позволит достичь требуемых характеристик.
Ярким примером станет чугунная секция батареи для отопления в доме, которая использовалась во времена СССР. Её площадь довольно мала и составляет примерно 0,25 м 2. Для обеспечения качественного обогрева помещения, понадобится конструкция, которая равна по площади 3 квадратным метрам. Двенадцать отдельных частей батареи довольно велики и тяжелы, а теперь стоит только представить себе конструкцию котла.
Нагрузка на пол также учитывается в правилах и нормах. Если котёл будет исполнен из чугуна, то вес изделия потребует сооружения специального фундамента. Способом исключения можно достигаем результатов о сооружении решёток и чугуна, но не как самого теплообменника.
Современным решением становится создание теплообменника котла на производстве с использованием специально закалённой и обработанной стали. К сожалению, в домашних условиях создать подобный материал не получится. Своими руками можно обработать стандартную сталь. Но, этот материал, уже при температуре горения в 400 градусов по Цельсию начинает поддаваться коррозии.
Единственным вариантом становится создание теплообменника котла из стали. но постепенное совершение нагрузки температуры. Его стоит постепенно разогревать, чтобы сталь прослужила длительный отрезок времени без необходимости замены.
Котёл с теплообменником из стали будет идеально передавать тепло в окружающее пространство, а не уносить его в трубу. Это позволяет говорить об отличном показателе коэффициента полезного действия. С другой стороны, возникает проблема: конструкция не должна слишком быстро охлаждаться. Если показатели упадут ниже 65 градусов по шкале Цельсия, то в трубе начнёт скапливаться конденсат из кислоты. Он способен повредить трубу кота за считаные часы. Исправить это упущение можно двумя способами:
- Если котёл не мощнее 12 кВт, то в нём следует соорудить особый вентиль, который будет контролировать работу обратного процесса и подачи.
- В случае увеличения мощности, необходимо создать специальный элеваторный узел. В этом случае работа котла будет подразумевать перегрев воды постоянно.
Клапан, который используется с маломощными котлами длительного горения, называется перепускным. Его можно создать своими руками с управления от электричества (понадобится монтаж специального датчика, показывающего температуру) или от собственного источника питания. Принцип работы клапана прост. В резервуаре имеется горячая вода. Когда температура в обратке котла падает ниже 70 градусов по Цельсию. то он открывается и пускает в систему горячую воду. Она не влияет на процесс горения, но позволяет котлу оставаться целым, поддерживая температуру в обратной системе на должном уровне.
Котёл с элеваторным узлом имеет особую специфику работы, а именно обратную к технологии использования вышеописанного клапана. В процессе горения топлива, вода здесь нагревается до 120 градусов по шкале Цельсия. Благодаря давлению она не закипает. Должна повышаться температура горения, а во время обратного оттока воды она смешивается с горячей, тем самым повышая её показатели и снижая риск образования вредных отложений на трубах. Своими руками создать нечто подобное сложно.
Обязательным условием в обоих случаях, является монтаж системы котла с циркулирующей водой. Особенности строения подобного изделия с длительным горением позволяют соорудить его своими руками для домашних потребностей. В этом случае можно использовать насос воды, который будет питаться не от электричества, но от другого источника.
Выбор материала зависит от личных взглядов на конструкцию строителя. В некоторых случаях под рукой имеется только один металл, а потому остаётся работать с имеющимся материалом.
2 Стоят дешево, греют плохо?
Наш обзор мы начнем с котлов, сделанных своими руками, и недорогих агрегатов от отечественных производителей. В первом случае владелец котла экономит на стоимости готового изделия, приобретая лишь листовой металл и трубы, однако для изготовления агрегата потребуется немало навыков и много времени. Нельзя сказать, что дровяной котел отопления, собранный своими руками, будет плохо справляться со своей задачей – КПД удачных агрегатов достигает 70–80 %.
Проще всего сделать котел стандартной конструкции, с нижним горением. Зольник, топочная камера, водяной регистр или водяная рубашка, регулятор тяги, дымоход – вот и вся конструкция. Более сложные агрегаты могут быть оборудованы шахтными топочными камерами для большого объема топлива, завихрителями дыма, многочисленными задвижками. Своими руками можно даже сделать котел с верхним типом горения.
Недостаток таких агрегатов заключается в том, что топливо сгорает достаточно быстро, отдавая тепло в систему – во время сгорания дров в доме будет слишком жарко, а через несколько часов снова станет прохладно. Эту проблему народные умельцы, которые не прочь поработать своими руками, решают с помощью так называемого аккумулятора тепла – емкости с водой, которая аккумулирует запасы нагретой воды и равномерно отдает тепло в систему, долго обеспечивая дом теплом даже после того, как дрова полностью прогорят. Чем мощнее котел, тем больше должен быть такой аккумулятор – не редкость емкости на 2–3 тонны воды.
Далеко не каждый может совладать с болгаркой, сварочным аппаратом и листовой сталью – большинство предпочитает покупать готовые варианты. Самыми дешевыми на рынке отопительных приборов являются стальные отопительные котлы отечественного производства. Опять же, некоторые умельцы изготавливают своими руками агрегаты на продажу, однако лучше приобретать котел у производителя, который обладает большими мощностями и современным оборудованием. Заводская сварка на порядок лучше того, что может сделать человек у себя в гараже, да и детали подогнаны на порядок точнее. Плюс порошковая покраска, рассчитанная на высокие температуры, значительно продлит сроки эксплуатации котла.
Самые дешевые агрегаты стоят около $ 200–250. В основном это котлы самой простой конструкции, выполненные из листовой стали. Тем не менее, мощность от цены не зависит – можно приобрести достаточно мощный котел и за такие деньги. Другой вопрос, что он вряд ли будет экономным и вряд ли прослужит долго – агрегаты, сделанные своими руками или купленные у отечественных производителей, редко когда служат дольше 10 лет. В среднем и 5 лет уже хороший результат для таких котлов. Но если вы бываете в загородном доме нечасто, он качественно утеплен и источник топлива (лес, например) находится рядом, то вам подойдет и дровяной котел из низкой ценовой категории. Главное, чтобы толщина стали была не меньше 4 мм.
Что такое пиролизное горение
Как известно, не совсем удобно обогревать то или иное помещение при помощи дров, поскольку это топливо сгорает быстро, не выделяя при этом нужное количество энергии. Однако если содержание кислорода в топке будет пониженным, материал будет расходоваться гораздо медленнее. Именно на этом и основан принцип пиролизного горения, благодаря которому топлива требуется значительно меньше, а эффективность увеличивается. Основные продукты, получаемые в таком случае – кокс, зола, а также горючий газ, который при также выделяет большое количество тепла.
Это значит, что, конструируя самодельный котел длительного горения, необходимо принять во внимание следующие моменты:
- изначально древесина, сгорающая при ограниченном поступлении кислорода, выделяет горючий газ;
- далее полученная в результате смесь сжигается, отдавая, в свою очередь, тепло.
По этому принципу работают многие самодельные котлы, но при этом важно помнить, что оборудование обязательно должно быть отрегулировано так, чтобы при его работе не была повреждена общая система обеспечения теплом жилища
Классический вариант
Как уже отмечено, в электростанции на дровах используется несколько технологий для получения электричества. Классической среди них является энергия пара, или попросту паровой двигатель.
Здесь все просто – дрова или любое другое топливо сгорая, разогревает воду, в результате чего она переходит в газообразное состояние – пар.
Полученный пар подается на турбину генераторной установки, и за счет вращения генератор вырабатывает электроэнергию.
Поскольку паровой двигатель и генераторная установка соединены в единый закрытый контур, то после прохождения турбины пар охлаждается, снова подается в котел, и весь процесс повторяется.
Такая схема электростанции – одна из самых простых, но у нее имеется ряд существенных недостатков, одним из которых является взрывоопасность.
После перехода воды в газообразное состояние давление в контуре значительно повышается, и если его не регулировать, то высока вероятность порыва трубопроводов.
И хоть в современных системах применяются целый набор клапанов, регулирующих давление, но все же работа парового двигателя требуется постоянного контроля.
К тому же обычная вода, используемая в этом двигателе, может стать причиной образования накипи на стенках труб, из-за чего понижается КПД станции (накипь ухудшает теплообмен и снижает пропускную способность труб).
Но сейчас эта проблема решается использованием дистиллированной воды, жидкостей, очищенных примесей, выпадающих в осадок, или же специальных газов.
Но с другой стороны эта электростанция может выполнять еще одну функцию – обогревать помещение.
Здесь все просто – после выполнения своей функции (вращения турбины) пар необходимо охладить, чтобы он снова перешел в жидкое состояние, для чего нужна система охлаждения или попросту – радиатора.
И если разместить этот радиатор в помещении, то в итоге от такой станции получим не только электроэнергию, но еще и тепло.
Как установить котел на дровах
Приступаем к установке
Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки
Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.
После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.
Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.
Топливо для газогенераторных котлов
Несомненным преимуществом газогенераторных котлов является тот факт, что они могут работать практически на любом типе твердого топлива. То есть в них можно загружать обычные нарубленные дрова, и также любые виды древесных отходов (опилки, стружки) и изготовленные из древесных отходов брикеты, пеллеты и тому подобное. Кроме того, газогенераторные установки являются практически безотходным производством: топливо в них сгорает практически без остатков.
Газогенераторный котел
Преимущества отопительных газогенераторных установок
Установка отопительных систем, работающих от котлов газогенераторных, работающих на древесном топливе имеет следующие несомненные преимущества:
- Чрезвычайно высокая эффективность сгорания топлива. В любой установке, предназначенной для сжигания древесного топлива, но не применяющий эффект пиролиза – КПД не может подниматься выше 90 процентов.
- Газогенераторные установки являются энергонезависимыми и могут быть установлены даже в сооружениях, у которые отсутствует подключение к стационарной электросети. Заметим, что во время войны газогенераторные установки размещались даже на автомобилях. Энергонезависимость газогенераторной установки также снижает стоимость ее эксплуатации.
- В газогенераторной установке можно использовать практически любой тип древесного топлива, начиная от классических дров и заканчивая отходами древесного производства. Использование древесных отходов, опилок, щепы и так далее существенно удешевляет работу газогенераторных систем. Однако помните, что из всего объема единовременно закладываемого топлива процент древесных отходов не должен превышать значение в 30 процентов.
- Большие объемы топочной камеры позволяют газогенераторным котлам долгое время работать от одной закладке топлива, что облегчает эксплуатацию такой установки.
устройство газогенераторного котла
Недостатки газогенераторных установок
Несмотря на всю привлекательность отопительных и нагревательных систем на основе газогенераторных установок – такие устройства имеют и определенные недостатки. Недостатки газогенераторных систем в целом совпадают с недостатками обычных котлов, работающих на твердом топливе.
Котел на твердом топливе, в отличие от автоматизированных жидкостных или газовых систем имеет ограниченную автономность работы. Для такого котла всегда нужен человек-оператор, который будет добавлять топливо по мере его сжигания. Также газогенераторный котел необходимо регулярно обслуживать, чистить от копоти и сажи. Несмотря на практически полное сгорание органического древесного топлива в газогенераторных котлах – продукты распада в таких системах все-таки присутствуют.
газогенераторная установка
Приобретение системы с газогенераторным котлом является довольно затратным в финансовом плане. По приблизительным прикидкам газогенераторный котел обойдется вам в полтора раза дороже, чем обычный котел на твердом топливе. Но разница в стоимости должна окупиться через несколько отопительных сезонов, исходя из более высокой эффективности газогенераторного котла.
Также при эксплуатации газогенераторных установок необходимо пользоваться только сухим топливом. На влажных дровах или опилок процесс пиролиза может просто не запуститься. Поэтому газогенераторные котлы часто оборудуют сушильной камерой, в которой топливо доходит до нужной кондиции.
Самодельные электрические котлы отопления
Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.
Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?
Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м. К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос. расширительный бак и датчик давления присоединяются к обратке.
Особенности электропитания электрических котлов
ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.
Электродные котлы отопления
Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.
Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?
Электродный котел Скорпион
В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.
Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.
К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.
Недостатки электродных котлов
Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь ), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

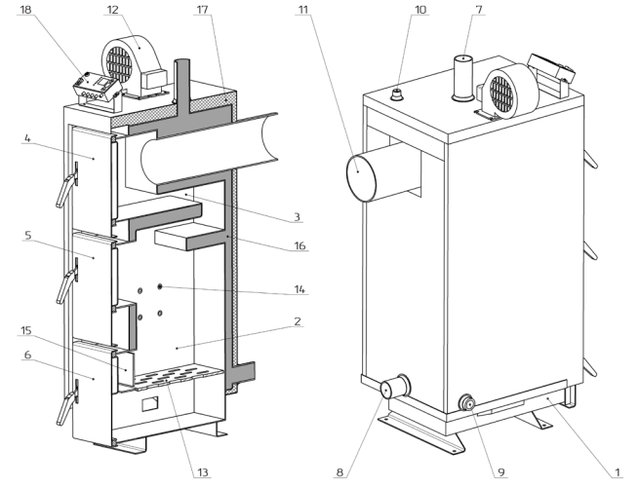

Изготовление классической модели
Построение надежного ТТ-котла, способного прослужить более 15 лет, требует применения таких материалов:
- сталь низкоуглеродистая листовая марки Ст10—20 толщиной 4 мм для изготовления топливника;
- то же, толщиной 3 мм – на водяную рубашку и дверцы;
- полоса металлическая сечением 20 х 3 либо 20 х 4 мм;
- кусок трубы диаметром 150 мм на дымоход;
- труба Ø57 мм с толщиной стенки не менее 3,5 мм на теплообменник;
- профильная труба 6 х 4 см для воздуховода;
- уголок с шириной полок 5 см из толстого металла (4—5 мм) на колосниковую решетку;
- тонколистовая сталь с порошковой покраской для наружной обшивки.
Из дополнительных материалов понадобится базальтовое волокно плотностью 80—100 кг/м³ для теплоизоляции корпуса и асбесто-графитный шнур на уплотнение притворов дверей. Комплект автоматики и вентилятор, о котором упоминалось в предыдущем разделе, — польского производства, модель KG Elektronik SP-05. На рынке есть и китайские аналоги, они стоят дешевле.
Шаг первый – сварка корпуса
Чтобы сварить топливную камеру, необходимо порезать металл 4 мм на заготовки по размерам, указанным на чертеже. Собирать начинайте с дна зольника – прихватите к нему боковые стенки и крышку, а затем сформируйте обрамления для загрузочной и прочистной дверки, как это сделано на фото.
Дальше действуйте по такому алгоритму:
- Приварите внутри топливника опоры для колосников, а снаружи – клипсы из стальной полосы для монтажа водяной рубашки.
- Установите и обварите листы 3 мм наружной обшивки водяной рубашки. Заметьте, что она берет свое начало от верха зольной камеры.
- В верхний отсек, который впоследствии заполнится теплоносителем, врежьте 4 жаровых трубы Ø50 мм, такие же патрубки поставьте на подключение к системе отопления.
- Прикрепите к агрегату ножки из отрезков любого металлопроката и вмонтируйте дымоходный патрубок на выходе из огнетрубного теплообменника.
Заметьте, жаровые трубы сходятся пучком к дымоходному патрубку
Этап второй – монтаж навесных элементов

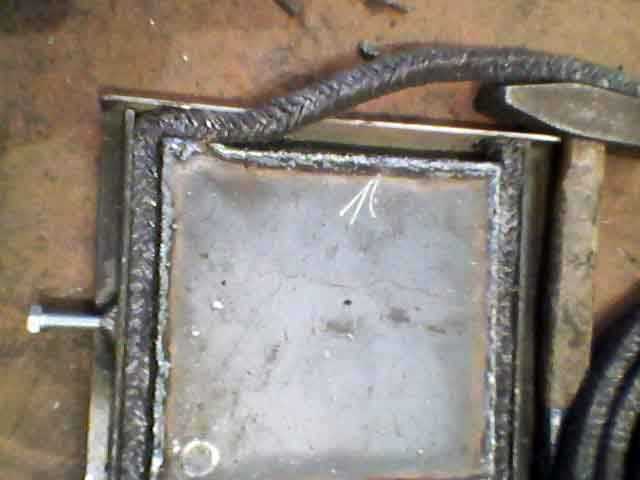

Дверцы топливной и зольной камеры делаются путем изгибания краев заготовок и приварки внутреннего обрамления, куда укладывается базальтовый утеплитель. Сверху изоляция герметично закрывается крышкой, а в получившийся паз по периметру створки плотно вставляется асбесто-графитный шнур.
Что еще нужно сделать:
- Прикрепить ручки и петли к корпусу, а дверцы покрыть термостойкой эмалью.
- Сварить из уголков колосниковую решетку и поставить ее на место.
- Изготовить воздуховод с ответным фланцем и приварить к задней стенке, как продемонстрировано на фотографии.
Чтобы утеплить и облицевать самодельный ТТ-котел, на углах водяной рубашки необходимо приварить закладные детали из любого металла, лишь бы его ширина не превышала 20 мм (на задней стенке – 4 см). Также предусмотрите стойки для крепления ЭБУ на верхней части агрегата.
Окончательная сборка отопителя

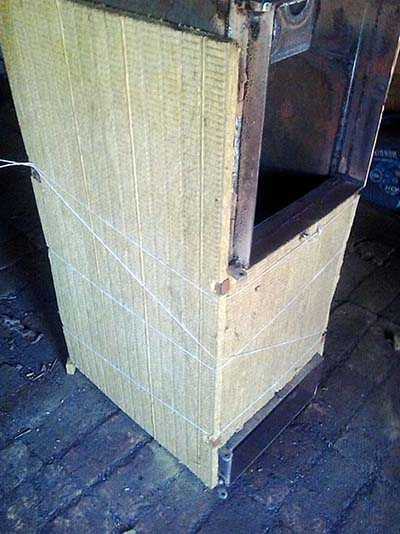

Теплоизоляция котлового бака выполняется просто – стенки обкладываются снаружи плитами базальтовой ваты, которые фиксируются шнуром. Проследите, чтобы утеплитель плотно прилегал к обрамлению загрузочного и зольного проема, а также к профильной трубе воздуховода.
Так монтируется блок управления и вентилятор
Последний шаг – обшивка теплогенератора металлом с полимерной покраской, прикручиваемым саморезами к ранее приваренным закладным деталям. После этого навешиваются дверцы и устанавливается блок автоматики с вентилятором. Разобраться в процессе сборки вам поможет авторское видео от разработчика данного ТТ-котла продолжительного горения Виталия Дашко:
Процесс сборки
Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.
Устройство подачи воздуха
Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.
В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.
С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.
Корпус (топка)
Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.
Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.
Дымоход
В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.
Длина трубы выбирается в зависимости от конструктивных соображений.
Соединяем корпус и устройство подачи воздуха
В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.
Теплорассеивающий диск
Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.
Это значительно упростит последующую эксплуатацию котла.
Конвекционный кожух
Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.
Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.
Крышка
Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.
Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.
Ножки
Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).
Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.
