Самодельный электрокотел для отопления дома сэкономит бюджет

Плюсы и минусы ионных котлов

Важное преимущество электродного обогревателя — устойчивость к падениям напряжения. Ионизация будет выполняться даже при просадке до 180 В

Это весьма важно в местах с нестабильным электроснабжением.

Еще один плюс — компактность. Электродные котлы могут быть очень маленькими, пригодными даже для небольших жилищ.

Третье достоинство — безопасность. Она исходит из принципа работы: если вдруг вода/другой теплоноситель внезапно пропадут из системы, электродный электрический котел отопления просто перестанет работать, чего нельзя сказать о твердотопливных или газовых вариантах. Аварийные ситуации исключены — что исключает и внедрение в схему дорогостоящей контрольно-измерительной автоматики.

Кроме того, электродное оборудование лишено стандартной проблемы устройств на основе ТЭН — накипи. Благодаря этому у них большие сроки эксплуатации. И работает оно практически бесшумно, чего нельзя сказать, например, об индукционных вариантах.

Среди прочих преимуществ:

• возможность удаленного управления устройством, если такой функционал предусмотрен и поддерживается;
• скорость работы. Благодаря минимальной тепловой инерции вода очень быстро нагревается;
• простота монтажа;
• ионный котел не нуждается в отдельном помещении;
• на его основе можно сделать полноценную эффективную систему горячего водоснабжения в доме или квартире;
• экологическая чистота — комплекс не производит выхлопов, не выделяет продуктов сгорания и не сжигает какое-либо топливо;
• на установку не нужны специальные допуски или разрешения;
• высокий КПД — до 98 %.

Но есть и некоторые минусы. Среди них:

• специфические требования к качеству рабочего тела. В чистой воде без примесей ионизация невозможна. Поэтому в систему заливается разбавленная солью или содой дистиллированная вода, которую приходится покупать или готовить самостоятельно. Добавку примешивают к воде в количестве примерно 6–8 мг на 100 литров;
• не исключены утечки тока на металлические части системы отопления – например, радиаторы. Это обусловлено принципом работы, ведь ток протекает непосредственно по теплоносителю. При неграмотном монтаже прибор представляет большую опасность, поэтому устанавливающий такое оборудование обязан неукоснительно соблюдать правила заземления и обеспечивать защиту от возникновения опасных дифференциальных токов утечки. Устройство защитного отключения в цепи само по себе не обеспечит достаточную надежность и безопасность из-за большой протяженности отопительной трассы;
• хотя на электродах не образуется накипь, со временем они уменьшаются в размерах, поскольку происходит постоянное «выбивание» из них частиц. Поэтому элементы нуждаются в периодической замене. Сервисный промежуток свой у каждого котла, но в среднем он составляет около пяти лет;
• необходимость постоянного электропитания. В регионах с дорогим электричеством это может стать неудобным или неприемлемым;
• при незамкнутом контуре необходимо использовать емкости и трубы со специальным антикоррозионным покрытием для защиты от кислорода воздуха.

Экономичность

Ионный котел имеет малую инерционность и во время запуска, и при поддержании заданной температуры. Нет промежуточных носителей — поступающее электричество сразу передается на жидкость. Процесс начинается мгновенно, в то время как классическому ТЭНу требуется до нескольких минут на достижение рабочей температуры. То же самое и с выключением: после прерывания подачи тока нагревание прекращается, энергия не расходуется вхолостую. Благодаря этому устройство значительно менее энергозатратно в сравнении с ТЭНовым котлом: отзывы приводят цифру до 30 % меньше потребления электроэнергии.

Но со временем мощность способна снижаться. Это происходит по причинам:

• износа электродов;
• неправильного состава приготовленной смеси для заливки в контур;
• деградацией компонентов контролирующего электронного блока, и так далее.

Практика показывает, что примерно через 2.5–3 года работы эффективность обогревательной системы начинает падать. Обычно это связано с износом электродов или сбоями в управляющей автоматике, но иногда скорректировать мощность удается изменением состава теплонесущей смеси.

Типы и принцип работы

Имеется 2 основных типа электрокотлов:

1. Электродный.
2. Индукционный, –

При этом, все остальные являются всего лишь модификациями одного из этих видов. Электродный котел зачастую также носит название ионного, так как в нем происходит превращение электрической энергии в тепловую.

Конструкция занимает минимальное количество места, причем его закрепляют непосредственно на трубе, его даже не придется прикреплять к стене. На всякий случай его сажают на 2 самореза, однако в этом нет необходимости.

Внешне он похож на небольшой кусок трубы, длина которого составляет порядка 40 см. В торцевой части обогревателя находится стержень из металла, а с противоположной стороны обогреватель заварен либо в нем находится специальный патрубок, за счет которого осуществляется перегон теплоносителя по всех системе.

Конструкция предусматривает наличие 2 патрубков, куда вставляются трубы для обратки и подачи:

1. Один из нихможет находится в торцевой части, а второй установлен под прямым углом в боковой части.
2. Их зачастую устанавливают с боковых частей перпендикулярно всей остальной конструкции и таким образом, чтобы они стали параллельны друг другу.

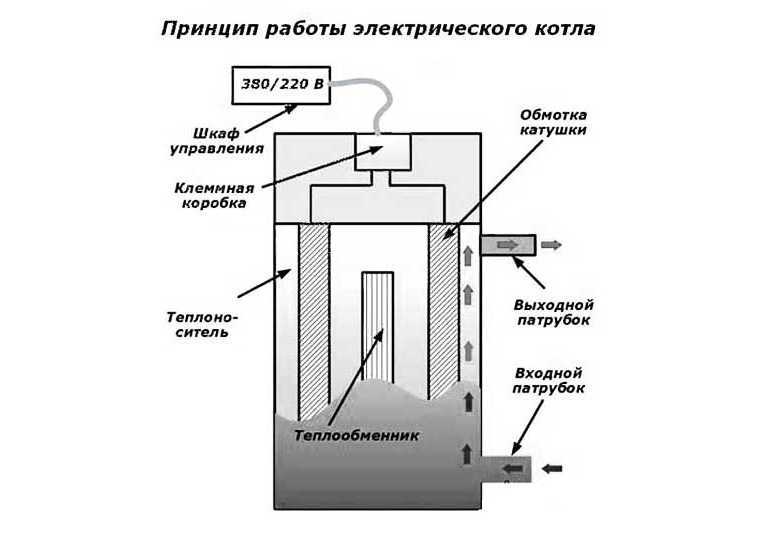

принцип работыДанный котел имеет следующий принцип работы: катод (положительно заряженный электрод) и анод (отрицательно заряженный электрод) помещены в теплоноситель. Находясь под напряжением, они запускают перемещение ионов. Их полярность время от времени меняется, в частности, один заряженный ион будет менять свой заряд с одного на другой примерно 50 раз в секунду.

Это, в конечном счете, приводит к тому, что в жидкости из-за подобного движения ионов возникает трение, что вызывает повышение температуры.

Такая технология приводит к возникновению некоторых недостатков:

1. Теплоноситель в любом случае будет находиться под напряжением.
2. Его придется перед заливкой в батареи подготовить с точки зрения содержания солей.
3. Незамерзающие жидкости в отопительной системе использовать категорически запрещается.

Индукционные котлы, работающие на электрическом токе, производят нагрев теплоносителя с помощью магнитного поля, которое возникает от электрического тока.

Вся эта конструкция довольно простая и включает в себя следующие элементы:

• корпус;
• утеплитель;
• сердечник, где будет прогреваться теплоноситель;
• катушка;

Обмотка катушки, выполненная из медной проволоки подключается к сети через специальную систему управления. Благодаря этому, в катушке возникает магнитное поле. Оно будет разогревать трубу, выполняющую роль сердечника, а та уже будет отдавать некоторое количество тепла воде. При этом, корпус отопительного котла будет по-прежнему оставаться холодным, так как в его конструкции есть слой утеплителя.

Следует также сказать, что сердечник выполнен не прямым, а имеет изогнутую форму, иногда в виде спирали, чтобы теплоноситель проходил по нему значительно дольше. Срок службы такого котла составляет минимум 25 лет. Через это время будет ржаветь труба, представляющая собой сердечник.

Процесс изготовления тэнового котла

Теперь поговорим о том, как сделать электрокотел отопления на 220в своими руками.

Придерживайтесь следующей инструкции:

1. Для начала нужно изготовить патрубки для подключения прибора к отопительной системе дома. Нам понадобится три патрубка – два диаметром 1,25 дюйма и один сечением 3 дюйма.
2. Теперь делаем емкость под бак. По сути, это труба самого большого диаметра, где теплоноситель будет нагреваться. Для этого в подготовленном отрезе трубы прорезают отверстия, края которых тщательно зачищают и обрабатывают. К подготовленным отверстиям приваривают патрубки, которые были изготовлены на предшествующем этапе. После этого из листовой стали вырезают два круга, которые по диаметру немного превышают сечение нагревательной емкости. Круги приваривают к торцам трубы большого сечения. Места сварки тщательно зачищают и шлифуют.
3. К верхней части трубы приваривают патрубок с сечением 1,25 дюйма. Затем в днище всей конструкции проделывают два отверстия, края которых шлифуют. В эти отверстия устанавливают первый ТЭН. К ранее приваренному патрубку будет крепиться второй ТЭН.
4. После этого котел подключают к системе отопления дома. Для этого используем патрубки, которые были приварены на предварительном этапе.
5. После этого к верхнему патрубку прикрепляют еще один ТЭН (с меньшей мощностью). У этого нагревательного элемента должен быть терморегулятор. Теперь самодельный тэновый котел готов.

После подключения проверяют работоспособность системы. Для этого при помощи мультимера измеряют температуру теплоносителя. Она должна быть в пределах 70°С.

Индукционный котел своими руками

Схема индукционного котла.

Данное оборудование работает на основе электромагнитной индукции. Создается переменное электрическое поле, и за счет этого происходит нагрев теплоносителя. По своему устройству оно напоминает двухконтурный трансформатор.

Сначала магнитной системой создается переменное магнитное поле, вследствие чего создаются индуцированные токи, что нагревают металл теплообменного устройства. Затем от нагретой поверхности происходит нагрев теплоносителя.

Достоинства указанного оборудования:

• нет нагревательных элементов;
• нет разъемных элементов, что увеличивает надежность системы;
• минимальное образование накипи;
• можно использовать разный теплоноситель;
• высокая степень электрической безопасности.

Недостатками являются большой вес и габаритный размеры конструкции, ее высокая стоимость и сложность регулирования мощности.

Схема установки электрического котла.

Чтобы сделать простой индукционный котел, надо купить сварочный инвертор. Сварочный ток инвертора будет прямо пропорционален мощности котла, оптимальным считается ток в 15 А. Для корпуса используют металлическую трубу, а в качестве материала, что будет нагревать индукционным током, берут проволоку диаметром 7 мм и длиной 5 см.

В пластиковую трубку проволока насыпается произвольно. Надо предусмотреть, чтобы она не попадала в трубопровод. Для того чтобы сделать индукционную катушку, пластиковая трубка с проволокой обматывается медным эмалированным проводом в количестве 90 витков.

После того как устройство сооружено, вырезается часть трубы и оно устанавливается при помощи переходников в систему отопления. Нельзя включать такое оборудование без наличия теплоносителя в системе, иначе пластиковая трубка просто может расплавиться.

Индукционный котел можно устанавливать только в систему, где есть принудительная циркуляция теплоносителя. Котел располагают не ближе чем за 30 см от других приборов и не выше 80 см от пола.

Как сделать своими руками ТЭНовый котел?

Данный тип является самым распространенным. Для нагрева теплоносителя используются ТЭНы. Они находятся в теплообменнике, который, по сути, является герметичной теплоизолированой емкостью, оборудованной патрубками для ввода и вывода теплоносителя.

ТЭН – представляет собой тонкостенную трубку из алюминия, стали или титана, внутри которой находится нихромовая спираль. Стенки трубки и спираль разделяет диэлектрический накопитель, обычно, его роль выполняет кварцевый песок.

Принцип работы такого оборудования следующий: спираль нагревается от того, что по ней проходит электрический ток, тепло от нее передается песку и трубке, а уже трубка нагревает теплоноситель. Нагревается вода приблизительно, спустя 15-20 минут после начала работы оборудования.

Чтобы сэкономить средства и свободное пространство можно самостоятельно сделать подобный электрокотел. Для этого необходимо иметь под рукой:

• болгарку;
• сварочное оборудование;
• шлифовальный агрегат;
• терморегулятор;
• мультиметр;
• лист стали;
• переходники для подключения к трубопроводу;
• трубу ø12 см, и 3-5 трубок меньшего диаметра;
• 2 ТЭНа.

После того, как все необходимые инструменты и материалы подготовлены, можно начинать работу:

1. Подготавливаются металлические патрубки: три трубки диаметром 12,5 мм и две диаметром 30 мм. Данные детали вырезаются из приготовленных заранее труб.
2. Необходим отрезок большой трубы длиной около 65 см, он будет играть роль нагревательного бака. В местах, которые заранее обозначены, сваркой делаются отверстия для патрубков – подачи, «обратки», слива, расширительного бака, нагревателей. При помощи болгарки шлифуются края отверстий.
3. К соответствующим отверстимя привариваются патрубки.
4. Вырезается круг из листовой стали нужного размера и присоединяется сваркой к нижней части нагревательного бака. Выступы обрезаются, соединительные швы зашлифовываются.
5. К верхней части приваривается длинный патрубок диаметром 12,5 мм – к нему прикручивается второй электрический ТЭН.
6. В днище делается несколько отверстий для монтажа ТЭНа мощностью 1,5 кВт. После того как ТЭН зафиксирован, посредством патрубков котел прикручивается к отопительной системе и подключаются провода.
7. После к верхнему патрубку присоединяется менее мощный нагревательный элемент (около 0,9 кВт), который оборудуется терморегулятором.
8. После того как все подключено, в систему заливается вода. После нескольких часов работы систему проверяют мультиметром. В том случае, когда все выполнено соответственно инструкции, показания приборов будут 70оС – эта температура является оптимальной.

Предлагаем ознакомиться Рекуператор своими руками из поликарбоната

Последними штрихами является шлифовка и покраска котла.

Минусом подобного оборудования является вероятность осаждения накипи на нагревательных элементах. Что приводит к уменьшению эффективности работы либо поломки устройства. При использовании в качестве теплоносителя специальных жидкостей или дистиллированной воды данная проблема предотвращается.

Сборка и подключение оборудования

Если вы все же решили самостоятельно подключить самодельный электрический котел к питанию, то делать это следует с соблюдением следующих рекомендаций. Поскольку в баке установлены мощные нагреватели, понадобится обустроить трехфазный вход.

С этой целью в электрическом щитке монтируют следующие приспособления:

• тумблер;
• автомат;
• предохранитель;
• датчик температуры;
• реле;
• панель управления;
• защитные приспособления;
• магнитные пускатели.

В обязательном порядке оборудуется заземляющий контур. Чтобы его сделать, нужно к отрезку арматурного прутка приварить болт. После этого прут вбивают в землю в подполье жилого дома. К болту крепят провод, идущий от электрощитка.

Практическое руководство по самостоятельному изготовлению

Перед установкой оборудования необходимо тщательно подготовиться: сделать или заказать чертежи и схемы, произвести нужные расчёты, выбрать место под установку, запастись материалами и инструментами.

Хоть готовые чертежи теоретически можно использовать, но в большинстве случаев их придётся переделывать, так как каждый домашний мастер будет использовать те материалы, которые у него есть.

https://youtube.com/watch?v=RLev9e9Ydjc

Производство котла на основе тэна

Электрокотел для отопления дома своими руками лучше сделать на основе технологии трубчатого электронагревателя. Связано это с простотой конструкции. Её сделать сможет даже человек без соответствующего опыта. Такое устройство разрешается использовать для обогрева как большого, так и маленького помещения. Его можно установить в гараже, бане или небольшой комнате. К тому же для его работы потребуется напряжение от обычной сети.

Сделать электрокотел отопления своими руками на 220 В можно из стальных труб для корпуса и патрубков, металлических листов и нескольких тэнов. Если планируется устанавливать один тэн, тогда достаточно трубы диаметром 10 см, а если два и более, то 13-15 см. Корпус должен быть длиннее нагревательного элемента минимум на полметра.

Необходимые инструменты и материалы

Для котла с мощностью 2,4 кВт нужно немного материалов. Он обеспечит теплом дом в качестве дополнительного оборудования. Для работы необходимо подготовить:

1. Трубу из стали диаметром 120 мм и длиной 65 см.
2. Листы из стали толщиной 4 мм и размером 1,5×1,5 м.
3. Два тэна по 1,2 кВт.
4. Термостат.
5. Предохранительные клапаны.

Все материалы можно приобрести в специализированных магазинах. Если устанавливать покупной котёл, то комплектующие должны быть в комплекте с ним. Некоторые элементы можно сделать самостоятельно из подручных средств, но термостат нужно покупать в любом случае. Также нужно подготовить ряд инструментов:

1. Шлифовочную машинку.
2. Сварочный аппарат.
3. Дрель и набор свёрл.
4. Линейку и маркер.
5. Набор отвёрток и ключей.

Пошаговая инструкция

Котёл для частного дома можно сделать самостоятельно, воспользовавшись инструкцией по производству. Все действия необходимо выполнять в такой последовательности:

1. Производство теплообменника. Для этого необходимо в трубе диаметром 120 мм прожечь отверстие в 1 дюйм. Делать его лучше газовой горелкой, в крайнем случае — электродом.
2. Проделанное отверстие зачищают с помощью болгарки. Дальше к отверстию нужно приварить стогны.
3. Для дна котла используют металлическую пластину толщиной 5 мм. Она будет закрывать аппарат снизу и выполнять функцию фланца для тэна.
4. В самой нижней части трубы ввариваются стогны, которые отводят лишнюю воду из системы.
5. К корпусу котла необходимо приварить шпильку. К ней будет подключаться заземление.
6. Верхняя часть закрывается круглой пластиной диаметром 120 мм.
7. Герметичность конструкции можно проверить, опустив её в воду. Предварительно все патрубки закрываются полипропиленом.
8. Дальше необходимо установить терморегулятор и кран, после чего подключить устройство к системе подачи воды.
9. На завершающем этапе тэны включают и тестируют работу системы.

Такая конструкция имеет свои недостатки. Основным из них является невозможность замены нагревательного элемента. Для этого нужно отрезать верхнюю крышку и демонтировать конструкцию. Чтобы избежать таких последствий, необходимо устанавливать съёмные тэны наподобие тех, что устанавливаются в бойлерах.

Для защиты от коррозии котёл обрабатывают специальным веществом. После этого его необходимо прогрунтовать и покрасить. Но лучше эти действия сделать отдельно для каждого элемента до установки котла.

Самостоятельно собранная отопительная установка хоть и имеет ряд недостатков, но экономичность и простота в использовании делают её популярной среди пользователей

Однако не нужно забывать о предельной осторожности во время монтажа и эксплуатации, так как электричество требует особого внимания. После запуска оборудования необходимо контролировать процесс его работы и вовремя проводить профилактику

Контроль нагрева воздуха в ручном и автоматическом режимах

Ручной режим работы. Тумблер Т необходимо отключить. Далее – нажимаем Пуск. Система проверяет температуру воздуха в помещении. В случае если она ниже регулируемого показателя (замкнутые контакты ТР), автоматически срабатывает магнитный включатель. Он блокирует (временно) кнопку Пуск и запускает работу ТЭНа. Происходит постепенный нагрев теплоносителя, вследствие чего повышается температура в помещении. Как только датчик показывает, что температура в пределах установленных рамок, происходит размыкание контактов ТР и магнитного включателя ТЭНа. Нагревательный элемент отключается, кнопка Пуск разблокирована.

Автоматический режим. Тумблер Т следует включить. Это позволит поддерживать в помещении постоянную температуру, ограниченную зоной срабатывания контактов ТР. Если же температура воздуха опускается ниже указанного предела, – происходит автоматическое включение котла. Таким образом, теплоноситель нагревается, что способствует повышению температуры в помещении. При достижении заданной температуры цепь разрывается, электрический котел отопления своими руками приходит в бездействие. При необходимости включение повторяется.

Об используемом теплоносителе

Электродные котлы не нуждаются в специально подготовленном теплоносителе, для этого может быть использована обыкновенная вода (при условии, что ее удельное сопротивление не превысит 1,3 кОм/см). В связи с этим вода все же нуждается в определенной подготовке. Так, если залить просто дистиллированную воду, то никакого успеха это не принесет, т. к. она не проводит электричества.

Процесс подготовки заключается в проведении экспериментов, вследствие которых сопротивляемость повышается (для этого используется пищевая сода, для приборов из алюминия – АСО-1) или уменьшается (добавляется талая или дождевая вода).

Сборка котла отопления на электродах

Устройства данного типа стали активно использоваться лишь в последние 10-15 лет. Это более технологичные приспособления, по сравнению с ТЭНовыми.

Конструкция

В электронных электрических котлах жидкость играет роль нагревательного элемента. Собранный своими руками электрический котел данного типа представляет собой корпус из металла, внутри которого расположен изолированный стальной электрод.

На корпус подается 0, а на электрод — фаза. Во время подачи напряжения начинается колебание ионов воды с частотой в 50 герц. При этом жидкость постепенно нагревается. Благодаря такому свойству подобные котлы еще называют ионными.

Размеры электродных котлов невелики. Их можно сделать из трубы сечением до 320 мм и длиной до 60 см. Однако электрокотел для отопления дома своими руками можно сделать и намного меньше.

Преимущества:

• небольшие размеры, благодаря которым ионный котел можно разместить даже в небольшой квартире;
• отсутствие, так называемого, «сухого хода», что гарантирует исправность котла, поскольку без жидкости внутри он не будет работать;
• устойчивость к перепадам напряжения;
• высокая скорость нагрева и остывания, что означает легкость регулировки;
• экономичность в потреблении электроэнергии по сравнению с приборами на ТЭНах.

Среди недостатков таких котлов можно назвать следующие моменты:

важным условием эффективного функционирования электродного котла является уровень теплопроводности и качество теплоносителя; прибор необходимо надежно заземлить, поскольку велик риск поражения электрическим током; важно исключить возможность попадания внутрь системы воздуха, иначе, электроды придут в негодность из-за коррозии

Электрический и твердотопливный

Существует несколько разновидностей котельного оборудования, отличающегося, в первую очередь, по типу используемого топлива. Наибольшую популярность получили:

• Электрический.
• Твердотопливный (пеллетный) котел.
• Газовое оборудование.

Пеллетный

Несмотря на то, что в последние годы проходит практически повсеместная газификация, оборудование, работающее на газу, все же редко устанавливается в сельской местности. Основная область его применения – городские квартиры и загородные коттеджи, близкие по комфортности проживания к условиям мегаполиса. В деревнях чаще устанавливают твердотопливное оборудование – дровяной, пеллетный либо угольный котел.

Важнейшее преимущество, которое отличает твердотопливный (пеллетный или дровяной) котел отопления – дешевизна и простота эксплуатации. На селе дрова по сей день остаются самым дешевым топливом, а вероятность проведения газа в отдаленные уголки страны пока еще остается практически в области фантастики.

Электрический

Электрический котел отопления имеет массу достоинств, но все их перекрывает один существенный минус – высокая эксплуатационная стоимость. В некотором роде недостатками оборудования можно также считать:

• Энергозависимость системы. Отключение электроэнергии приведет к негативным последствиям для всей сети отопления, а не только для самого прибора. Для минимизации риска размораживания системы в случае отключения электроэнергии потребуется дополнительная установка аварийного генератора.
• Электросеть должна быть способной выдержать существенно увеличивающуюся нагрузку. Возможно, потребуется проведение дополнительной линии. Обязательно потребуется установить отдельный автомат.
• Подключение прибора должен осуществлять квалифицированный электрик. Непрофессиональный монтаж опасен для жизни.

По принципу работы выделяют электродные и ТЭНовые электрокотлы. Останавливаться на первых мы не будем, так как сконструировать и смонтировать подобный прибор крайне сложно. Рассмотрим подробнее ТЭНовые устройства.

Подключение к сети и блок управления

Для безопасного подключения к сети потребуются:

1. Провода соответствующего сечения. Сечение рассчитывается исходя из мощности и длины, для мощной системы лучше подключение силового кабеля и 380 вольт.
2. Заземление: металлические детали стоит присоединить к контуру заземления.
3. Отдельный дифавтомат — выключит потребителя, если защитная трубка проржавеет и будет «пробивать» в дом.

Чтобы регулировать силу тока, приобретают:

1. Контроллер или блок управления.
2. Амперметр.
3. GPS-модуль.
4. Механический клапан, отключающий электроэнергию при закипании жидкости в котле (надежный механизм, работает от давления).

Элементы обвязки и правила их расположения

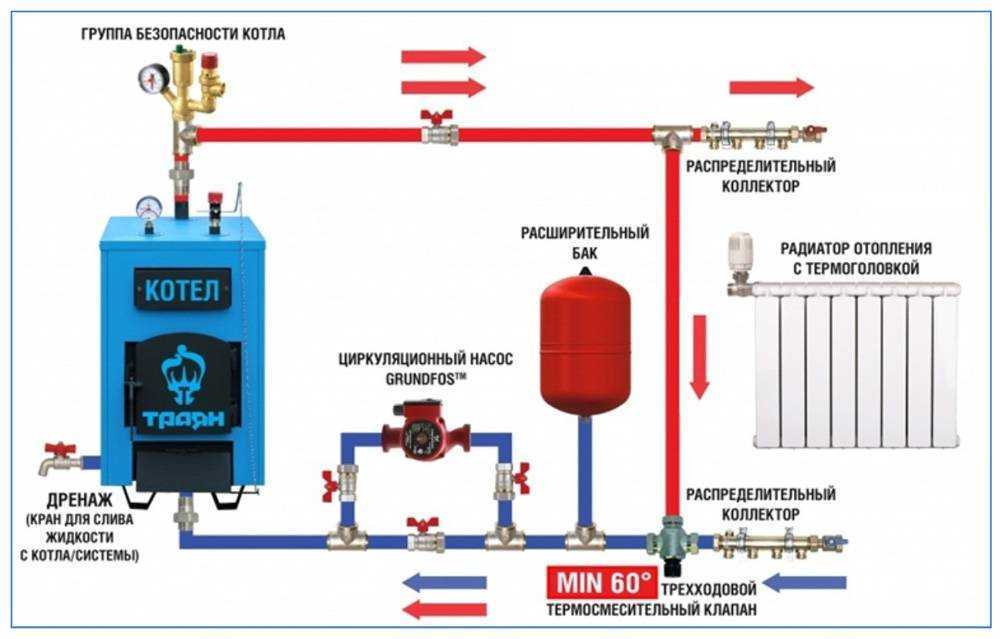

Обвязка стандартного электрокотла отопления включает следующие основные элементы:

• Циркуляционный насос. Создает напор теплоносителя для максимально быстрого и равномерного распределения тепла по системе.
• Расширительный бачок. Один из основных узлов, без которого не допускается подключение и эксплуатация электрического котла. В него поступает излишек объема теплоносителя, образуемого при перегреве. Без бака подобное явление приводило бы к разрыву трубопровода и радиаторов.
• Клапан аварийного сброса. В случае превышения давления в системе выше критического производит сбрасывание теплоносителя.
• Автоотводчик воздуха. Для облегчения движения воды по контуру и устранения шума прибор периодически стравливает воздух из труб.

Расширительный бачок, воздухоотводчик и клапан сброса – 3 важных элемента для установки электрокотлаИсточник strojka-gid.ru

Измеритель давления в системе. Показывает значение давления теплоносителя. Для отопительных контуров в частных домах его шкала должна быть рассчитана не менее, чем на 4 бар.

Такие 3 узла схемы, как расширительный бачок, аварийный клапан и сбросник воздуха, формируются группу безопасности котла. Их установка обязательна для любой модели агрегата

При этом не менее важно расположение друг относительно друга основных элементов обвязки. Устанавливаться они должны в следующей закономерности:

• Насос располагается непосредственно перед входом в агрегат – на обратной магистрали – где температура теплоносителя имеет минимальное значение.
• Группа безопасности устанавливается сразу за котлом – на выходе прямой магистрали. Обуславливается это тем, что в случае превышения рабочих параметров наивысшая точка повышения давления возникает именно в этом месте.

Видео-пример монтажа электрокотла в доме:

Расширительный бачок устанавливается в любом месте, но при соблюдении следующей закономерности – если перед агрегатом, то с минимальным 2-х-кратным значением напора насоса, если после, то минимум с 8-кратной величиной этого параметра.

Важные правила

Основное правило при изготовлении и эксплуатации электрокотла – это безопасность. При небрежном обращении с электроприборами как самодельного, так и заводского изготовления возможно поражение электрическим током, а также возгорание при возникновении короткого замыкания.

Для того чтобы минимизировать вероятность удара током, котёл необходимо правильно заземлить. Электрокотёл является прибором высокой мощности, поэтому для безопасной его эксплуатации питание прибора следует производить по отдельно выделенному контуру электропроводки, который оснащён предохранителями.

Перед тем как приступать к изготовлению котла собственными руками, необходимо правильно рассчитать мощность нагревательного элемента. Произвести расчёты не составит большого труда.

На один квадратный метр отапливаемой площади требуется не менее 100 Вт затраченной энергии на обогрев. Если строение хорошо утеплено, то для дома общей площадью 40 м2, потребуется приобрести ТЭН мощностью 4 кВт.

Схема подключения к отопительной сети

Для нормальной эксплуатации потребуется установка циркуляционного насоса, расширительного бака, специального фильтра и блока автоматики. Чаще всего используются 3 типовых схемы включения электрокотла в отопительный контур.

Стандартная или последовательная

Самая распространённая принципиальная схема, в которой теплоноситель подаётся сверху вниз при помощи насоса. Позволяет подключать большое количество радиаторов отопления.

Принципиальная схема подключения котла является самой распространённой

Параллельная схема

Хорошо подойдёт небольшим помещениям с 1–2 секциями батарей. Циркуляция жидкости в таком контуре возможна самотёком за счёт конвекции. Также может быть подключён второй котёл или центральное отопление.

1 – котёл, 2 – радиаторы системы отопления, 3 – расширительный бак; 4 – кран заполнения/подпитки системы из водопровода

Подключение тёплого пола

В домах с центральным или газовым отоплением электродные котлы малой мощности используют для обогрева пола. Такой пол дольше сохраняет тепло и делает микроклимат в помещении мягче, чем при использовании инфракрасных обогревателей.

Подключить тёплый пол к котлу можно самостоятельно

Нагрев воды в системе горячего водоснабжения предполагает применение специальных 2-х контурных котлов, которые могут быть также подключены к общей отопительной системе.

Перед началом работ на чертеже необходимо указать количество контуров, места расположения радиаторов отопления и общее количество труб, места установки насосов и фильтров. Предусмотреть краны для слива воды и заправки жидкости в контур.

Делаем своими руками

схема ТЭНового электрокотла

Для работы придется использовать некоторые материалы и инструменты

1. Угловая шлифовальная машина или болгарка.
2. Сварочный аппарат любого рода. Лучше всего использовать для этой цели инверторный прибор. Он подойдет в том случае, если опыта сварочных работ. Если он совсем отсутствует, то лучше всего попросить кого-нибудь помочь в этом плане. Все сварочные работы нужно проводить наиболее качественно, чтобы нигде не наблюдалось протечек.
3. Шлифовальная машинка.
4. Мультиметр.
5. Листовая сталь, толщина которой будет составлять минимум 2 мм.
6. Переходники, которые нужны для подключения конструкции к отопительной системе.
7. Тэны (лучше всего приобрести 2 штуки).
8. Стальная труба – лучше всего покупать трубу диаметр 159 мм, ее длина должна составлять около 50-60 см.

Самостоятельно можно изготовить котлы следующих типов:

• одноконтурные;
• двухконтурные;
• индукционные;
• настенные;
• напольные;
• электродные;
• тэновые;

Инструкция по изготовлению:

На первом этапе изготавливают патрубки подключения отопительного котла к системе отопления. В связи с этим, сначала требуется вырезать некоторое количество патрубков из труб, которые были специально для этого подготовлены. Всего понадобится 3 штуки – одну диаметром 3 дюйма и 2 по 1,25 дюйма.

Когда все это сделано, занимаются изготовлением емкости для бака, то есть самую большую трубу, где будет происходить нагревание теплоносителя

Сначала производят разметку на трубе, прорезают в ней отверстие, а края осторожно обрабатывают, чтобы на них не наблюдалось неаккуратных срезов или металлической стружки. К отверстиям приваривают подготовленные патрубки. Теперь из стального листа нужно вырезать два круга, которые по диаметру будут немного больше нежели у трубы, выполняющей функцию обогревающего бака

Это позволит приварить их более точно. Все участки, где расположены соединения, тщательно шлифуют.

К верхней части нужно приварить патрубок диаметром 1,25 дюйма. Впоследствии, к нему будет приварен еще один нагревательный элемент. Когда все это сделано, приступают к приготовлению участка, где будет крепиться первый тэн. Для этого проделывают в днище конструкции 2 отверстия, после чего шлифуют отверстия и устанавливают тэн.

Когда все это сделано, котел подключают непосредственно к самой системе отопления. Это делают при помощи патрубков, сделанных еще в самом начале работ.

Отдельным вопросом является подключение конструкции к электросети. Если нет навыков подобных работ, то лучше обратиться к электрику. Затем занимаются монтажом менее мощного тэна, у которого должен находиться терморегулятор. Его крепят к верхнему патрубку.

Все работы на этом можно считать завершенными. Главное, теперь проверить, насколько получилась работоспособной конструкция. Мультиметром проверяют температуру теплоносителя, которая должна составлять порядка 70 градусов.

Водяное отопление с электрическим котлом

Чуть ли не самый частый вариант использования отопления дома электричеством – это водяное отопление в купе с электрокотлом. Из значительных плюсов такого подхода можно отметить факт того, что вы не привязаны только к электроэнергии. При желании вы можете смонтировать резервный котел и так же в полной мере пользоваться водяным отоплением.

Разброс цен на электрокотлы достаточно большой. Поэтому всегда можно подобрать тот вариант, который будет комфортнее для вас.

Основные преимущества такого подхода:

• Возможность подключения альтернативного источника тепла
• Высокое КПД электрокотлов
• Безопасная невзрывоопасная система отопления
• Не портят атмосферу. Экологичны
• Возможность использования дополнительного оборудования
• Моментальное изменение и регулировка температуры
• Бесшумная работа

К недостаткам можно отнести:

• Недолгий срок службы ТЭНа у большинства котлов. Особенно бюджетных
• Образование налета, снижающего срок службы ТЭНа
• Высокие счета за отопление
• Требуются большие мощности по электричеству
• Зависимы от напряжения в сети. Если оно упало, то и производительность котла падает
• В больших домах требуется наличие трехфазной проводки

Электрические котлы так же бывают не только тэновыми, но индукционными и электродными. Отличаются по своей сути только принципом работы, а по расходу электроэнергии абсолютно сопоставимы
