Функции обвязки

Обвязка — это комплект приборов, устройств, и трубопроводов, используемых для передачи теплоносителя к батареям отопления. В структуру ее включена вся система теплоснабжения, исключая радиаторы.

Любое газовое оборудование потенциально опасно. Ошибки при установке приводят не только к проблемам с обогревом жилища, но и к взрывоопасной ситуации. При составлении проекта и монтаже необходимо неукоснительно соблюдать требования безопасности и нормы СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Подбор схемы зависит от типа устанавливаемого котла, конструкционных и функциональных особенностей здания, вида системы теплоснабжения. Схему нужно заранее спланировать, подобрать оптимальные точки для установки оборудования, определить нюансы обустройства трубопроводов.

Котел — основной элемент системы теплоснабжения

Обвязка выполняет такие важные функции:

Контроль давления. При правильно устроенной обвязке нивелируется тепловое расширение, следовательно, давление не достигнет опасных значений.
Недопущение завоздушивания. Пробки в трубопроводе образуются из-за пузырьков воздуха. Эффективность обогрева снижается, так как батареи полностью не нагреваются при неизменном расходе топлива.
Предупреждение засоров. При неправильной обвязке котла в трубах и батареях велик риск образования ржавчины и окалины. Присутствие в жидкости даже мелких частиц мусора приводит к загрязнению всей системы. Это приводит к повышению расхода топлива и, соответственно, затрат на теплоснабжение при потере его качества.
Подсоединение дополнительных контуров. Допускается установка «теплого пола», накопительного бойлера.

Качество обогрева дома зависит от способа подсоединения газового отопителя к трубам и прочим элементам, потому план обвязки должен подбираться и разрабатываться заранее.

Как подключить газовый котёл к водяному отоплению в частном доме

Приступим к разбору примеров. Для того чтобы не дублировать информацию, нами будет рассмотрена схема подключения двухконтурного газового котла к системе отопления (используем турбированный котёл). Одноконтурные модификации подключаются аналогичным образом, только за минусом контура ГВС (что только упрощает задачу). В нашем примере мы монтируем отопительную систему замкнутого типа без тёплых полов, дополнительных контуров и бойлеров.

Схема подключения котла отопления включает в себя следующие этапы:

Соединение оборудования с дымоходом.
Подключение к газовой магистрали.
Подключение к водопроводу.

Процедура начинается с разметки места под установку котла. Для напольного аппарата делается устойчивое основание, например, из бетонной стяжки. Установка на горючие основания не допускается. Настенные модели вешаются на специальные кронштейны. Крепёж должен быть настолько прочным, чтобы выдержать вес котла.

Соединение с газовой магистралью

Для подключения отопительного агрегата к газовой магистрали используется гибкий шланг, подключаемый к газовой трубе. Также можно «посадить» аппарат на жёсткую металлическую трубу, но это не так удобно. В схему обязательно включается фильтр, препятствующий проникновению мельчайшего мусора в газовые узлы. При применении энергозависимых котлов здесь ставят диэлектрические изоляторы.

Соединение с дымоходом

Коаксиальные дымоходы выполняют роль воздухозаборников и одновременно с этим обеспечивают удаление продуктов сгорания. Справиться с их подключением смогут даже малоопытные монтажники.

Подсоединение котла к домашнему дымоходу осуществляется с помощью труб подходящего диаметра – они продаются в любых специализированных магазинах. Проще всего, если в системе отопления задействуются турбированные агрегаты (с закрытыми камерами сгорания). Их преимуществом является то, что они требуют традиционных дымоходов. Вместо них здесь используются коаксиальные дымоходы – двойные, труба в трубе.

Данные дымоходы в большинстве случаев выводятся за стенку, на которой крепится сам котёл. Также возможен их отвод за любые другие стены (с удлинением).

Подключение к системе водоснабжения

Продолжаем подключение газового котла в частном доме к автономной системе отопления. Наша следующая задача – подключить оба контура. Для начала разберёмся с контуром горячего водоснабжения. Здесь всё просто – устанавливаем на входе кран и фильтр грубой очистки, чтобы избежать загрязнения вторичного теплообменника мелкими механическими включениями. На выводе горячей воды устанавливаем ещё один кран, подключаем к нему трубу, по которой вода побежит к точкам водоразбора.

Данная схема незначительно усложняется системами многоступенчатой фильтрации воды. Чаще всего они устанавливаются сразу же после входа водопроводной трубы в домовладения. Можно поступить проще – пустить горячую воду без фильтра, установив его на кран с холодной водой. В этом случае достаточно приобрести систему фильтрации «Аквафор Трио» (их много, функционал и очистительные свойства зависят от типов используемых картриджей).

Подключение к контуру отопления

Подключить газовый котёл к системе отопления своими руками проще простого. Для этого нам понадобятся:

Два вентиля с обратным клапаном.
Группа безопасности (если её нет в котле).
Расширительный бачок (при его отсутствии в котле).

Если используемый вами агрегат не содержит циркуляционный насос, его необходимо поставить на обратной трубе, чтобы избежать падения давления в теплообменнике.

Если у вас на руках современный настенный газовый котёл, то в нём наверняка будет почти вся необходимая нам обвязка – это автоматический спускник воздуха, предохранительный клапан, циркуляционный насос и расширительный бачок. Иногда к штатному бачку добавляются внешние баки, если система отопления обладает большим объёмом. Также отопительные агрегаты наделяются механическими термометрами или термоманометрами для контроля рабочих параметров.

Начальный этап установки

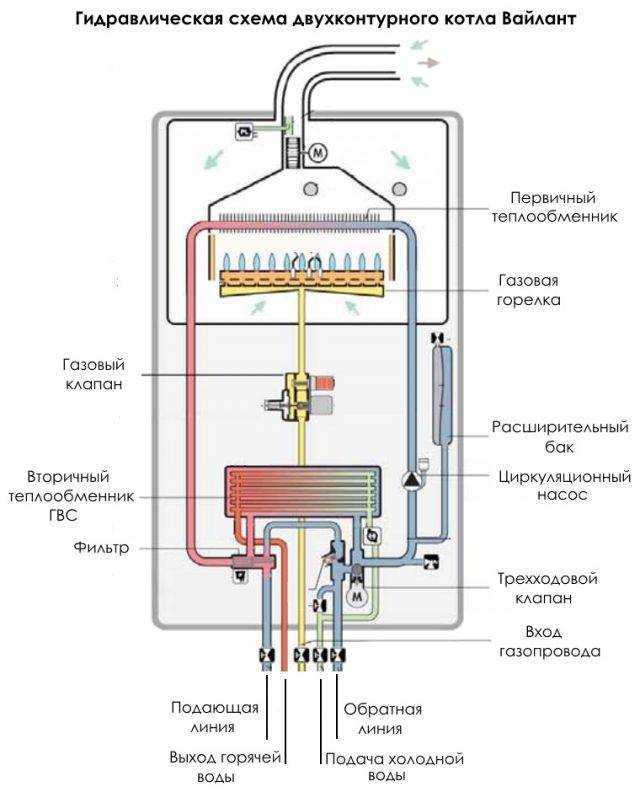

Схема работы газового котла

Процесс монтажа и подключения любой отопительной системы является целым комплексом отдельных видов работ. Такая же ситуация и с установкой газового котла. Для начала вам нужно выбрать место расположения данного аппарата. Этот выбор зависит от типа вашего котла.

Например, для моделей напольных необходимо подобрать специально оборудованное помещение. Для обвязки газового настенного котла можно использовать ванную комнату или же кухню. Также не стоить забывать о том, что в любом случае вы обязательно должны соблюдать все ключевые пункты пожарной безопасности. Исходя из данной особенности, установку газового котла следует производить на расстоянии не менее чем 22 см от любых газовых аппаратов.

Энергозависимые модели приборов для отопления должны ставиться поблизости от источника питания.

Эксперты не рекомендуют монтировать газовые аппараты для отопления непосредственно возле окна. Промежуток между устройством и стеной должен варьироваться в пределах 32-52 см. Схема для обвязки двухконтурного газового котла должна соответствовать всем нормативным требованиям по газоснабжению. Правильная и профессиональная установка такого оборудования должна гарантировать полную безопасность по его эксплуатации, бесперебойность отопления в жилище и стабильность функционирования системы горячего водоснабжения.

На начальном этапе обвязки двухконтурного аппарата вы должны подготовить такие материалы:

краны шаровые для отсечения системы отопления, водоснабжения и котла;
труба коаксиальная;
набор элементов безопасности (требуются при установке газового напольного котла);
очистительный фильтр (монтируется на обратном трубопроводе);
бак расширительный для отопления;
шаровые краны;
радиаторный терморегулирующий вентиль;
гофрированный шланг.

Также для процесса работы по установке и подключению газового двухконтурного котла вы должны иметь следующие инструменты:

газовый и разводной ключ;
рулетка;
молоток;
набор отверток;
плоскогубцы;
электрический пробник;
уровень;
электропаяльник;
напильник;
плоское зубило.

Такой подход гарантирует:

правильную и безопасную работу оборудования и всех подключенных элементов и систем
бесперебойную подачу тепла и горячей воды
оптимальную работу оборудования и всех подключенных к нему элементов
долгий срок службы системы
отсутствие необходимости ремонта оборудования и элементов
высокий уровень безопасности
высокий уровень функциональности и продуктивности

Отопительная и ГВС система загородного дома или дачи – это сложная и ответственная инженерная задача, которая требует специализированных знаний и определенного подхода. Поэтому специалисты отрасли настоятельно рекомендуют пользоваться только услугами профессиональных работников или монтажных компаний.

Создание вентиляции и запуск оборудования

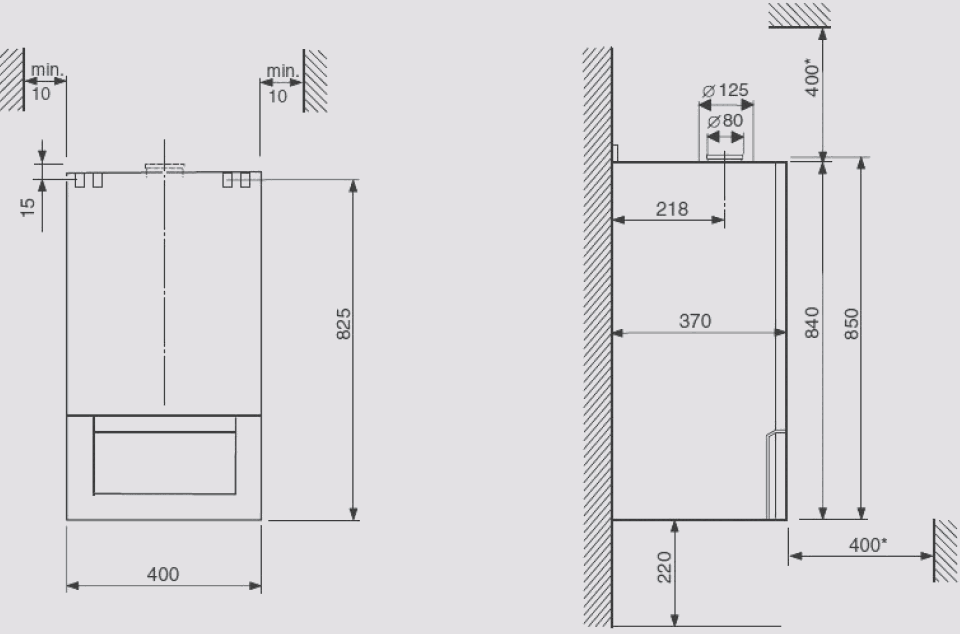

Чертёж для установки газового котла.

На следующем этапе следует подумать о создании вентиляции и дымохода. Вентиляционный ход должен быть прочищен и выведен на улицу с помощью трубы. Ее высота должна быть на уровне с коньком крыши. Минимальное значение высоты трубы составляет 10 градусов ниже уровня конька. Только так будет обеспечена достаточная тяга.

Вентиляция котельных помещений имеет приточный характер. Для обеспечения эффективного притока воздуха необходимо сделать в нижней части двери несколько отверстий. Дымоход можно соорудить при помощи стальной трубы. Главное, чтобы она была правильно выведена по вертикали. Стык между раструбом котла и наставляемой трубы герметизируется. Выбираются только термостойкие материалы, так как температура выходных газов может достигать 110º. Сверху на трубу дымохода грибок не ставится. Это противоречит требованиям надзорных органов.

Любой другой вид дымохода делается с помощью гофрированной трубы. Она стыкуется с котлом в его верхней части и крепится с помощью хомута. Верхняя часть трубы крепится хомутом к вентиляционной металлической решетке.

Окончательную проверку и пуско-наладочные работы, связанные с первичным пуском и установкой газового оборудования, правильно произведут работники городской газовой службы. При пуске котла в работу открывается вентиль подачи газа на котел.

Вентиль, указывающий ступень нагрева теплоносителя в котле, следует установить в положение розжига. Для обеспечения безопасности автоматика не подаст газ в топку, пока не будет механического подтверждения. То есть необходимо нажать соответствующую кнопку, после чего зажечь фитиль. В течение нескольких секунд фитиль должен гореть, после чего нужно вращать или поворачивать вентиль до цифры 1.

Возникновение характерного хлопка означает начало подачи основного потока газа и его воспламенение. Нужно продолжить движение вентиля в сторону увеличения до установки заданной температуры на термостате котла. Снижать температуру во время работы категорически запрещено.

Обвязка и тип циркуляции

Выбор типа обвязки в значительной мере зависит от способа циркуляции теплой жидкости по трубам и батареям контурной системы. Их два – естественное перемещение и принудительное.

Естественная циркуляция теплоносителя

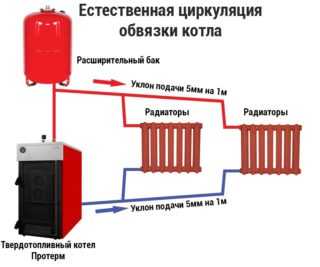

При варианте циркуляции энергоносителя, называемой естественной, обвязка твердотопливного котла отопления в частных домах предусматривает обязательное применение расширительного бачка закрытого типа. Его рекомендуется размещать на «обратке» в самой нижней ее точке и заполнять водой примерно на 10% рабочего объема. В состав такой схемы входят следующие элементы:

сам котел отопления, работающий на пеллетах, например;
вводная и выводная арматура;
отопительные радиаторы;
прямой и обратный трубопроводы;
типовой расширитель мембранного типа.

К элементам безопасности систем естественной циркуляции относится устанавливаемый в них предохранительный клапан, соединяемый со сливным отверстием посредством резинового шланга. Его основное назначение – сбрасывать избыток давления при перемещениях теплоносителя по трубам ТТ котла. Помимо этого к ним же принято относить специальные измерительные приборы – манометры, с помощью которых удается визуально оценить величину давление в системе.

Иногда устанавливать эти элементы по отдельности нет необходимости, поскольку они уже входят в комплектацию котла выбранного типа.

Последний вариант возможен при приобретении настенных моделей в соответствующем конструктивном исполнении.

Обвязка с принудительной циркуляцией

Этот вариант обустройства обвязки ничем существенным не отличается от закрытой системы с естественной циркуляцией теплоносителя. Но в ней появляется один дополнительный элемент – электрический насос. Как правило, он устанавливается в обратной ветке трубопровода сразу после мембранного бачка (перед вводным штуцером теплообменника).

Эксплуатация насосного оборудования сопровождается установкой в отопительном контуре датчика температуры, монтируемого в обратной ветке.

Наличие в системе электрического насоса позволяет гибко управлять ее работой, поскольку появляется возможность монтировать на радиаторах запорную и регулирующую арматуру. Благодаря этому циркулирующий под давлением теплоноситель легко преодолевает самые удаленные и узкие участки трубопровода из полипропилена.

Коллекторная система

Коллекторная система отопления

Коллекторная обвязка твердотопливного котла включает в себя примерно те же элементы, что и обычные агрегаты. Единственным исключением является наличие в ней нового компонента, называемого коллектором. Сантехники называют его гребенкой, что объясняется сходством этого узла с женским гребнем. Он сделан в виде протяженной толстой трубы, от которой отводится несколько тонких патрубков – один из них входной, а остальные являются выходными. Через первый подается горячая вода, которая при протекании по системе патрубков равномерно распределяется между потребителями. У выводного отвода медного коллектора все эти потоки вновь собираются вместе и направляются в «обратку».

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

Манометр. Для контроля давления в системе.
Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Выполнение обвязки

Теперь давайте рассмотрим более детально, как производится обвязка газового котла отопления.

Обвязка напольной модели

Для обвязки двухконтурного напольного агрегата применяется такая схема и элементы:

На выходе горячего теплоносителя из котла устанавливается система безопасности, включающая в себя манометр, обратный и воздушный клапан.
Далее устанавливается термоголовка и переходной клапан.
После того, как монтируется малый контур, можно подключать распределительный коллектор, который направляет теплоноситель по отдельным контурам.
На обратной подаче напольного котла устанавливается циркуляционный насос, отсекающий вентиль и расширительный бачок.

Также необходимо предусмотреть подпитку системы. Такой подвод обычно берется с контура горячего водоснабжения (ГВС).

Обвязка настенной модели

Для подключения своими руками в систему отопления двухконтурного настенного котла используется еще более простая схема:

Циркуляционный насос устанавливается на горячей подаче.
Далее устанавливается перепускной и отсекающий клапан системы отопления.

На обратной подаче теплоносителя последовательно устанавливаются:

Манометр.
Предохранительный клапан.
Кран подпитки системы.
Расширительный бак закрытого типа.

Большинство современных моделей настенного газового котла поставляется в комплекте с циркуляционным насосом, который вмонтирован в корпус аппарата.

Режимы

Работа проходит в двух режимах:

обогрев;
подача ГВС.

В обоих режимах система работать не будет. В двухконтурный котел монтируется трехходовой клапан. Деталь позволяет направить теплоноситель на получение горячей воды.

Действие на обогреве похоже на проточный нагреватель. После включения, горелка долго продолжает работать, увеличивая температуру до требуемого уровня. Когда достигнут, подача останавливается. Если поставить регулятор температуры, автоматика берет информацию с него. На функции горелки в обогревателе с двумя контурами влияет автоматизация по погоде в летний, зимний сезон. Контролирует температуру воздуха на улице. От горелки производится нагрев теплоносителя, двигающегося в системе не произвольно, а под давлением.

Трехходовой клапан ставится, чтобы водный поток без препятствий преодолевал главный теплообменник. Выведение продуктов горения проводится самопроизвольно, иногда помогает вентилятор сверху оборудования. ГВС остается не задействованным.

Установка напольного двухконтурного котла

Если провести сравнение с настенным оборудованием, то при подготовке фитингов и материалов различий будет очень мало, особенно когда используется одинаковая схема подключения.

Варианты исполнения, не крепящиеся на стену, могут быть энергонезависимыми, в этой ситуации подключение напольных котлов к сети не потребуется. Самотечные системы предполагают наличие расширительного бака с переливом, группу безопасности ГВС создают согласно схеме подключения двухконтурного котла.

Если потребуется, то в магистраль внедряется циркуляционный насос, а в большинстве настенных аппаратов он встроен в корпус.

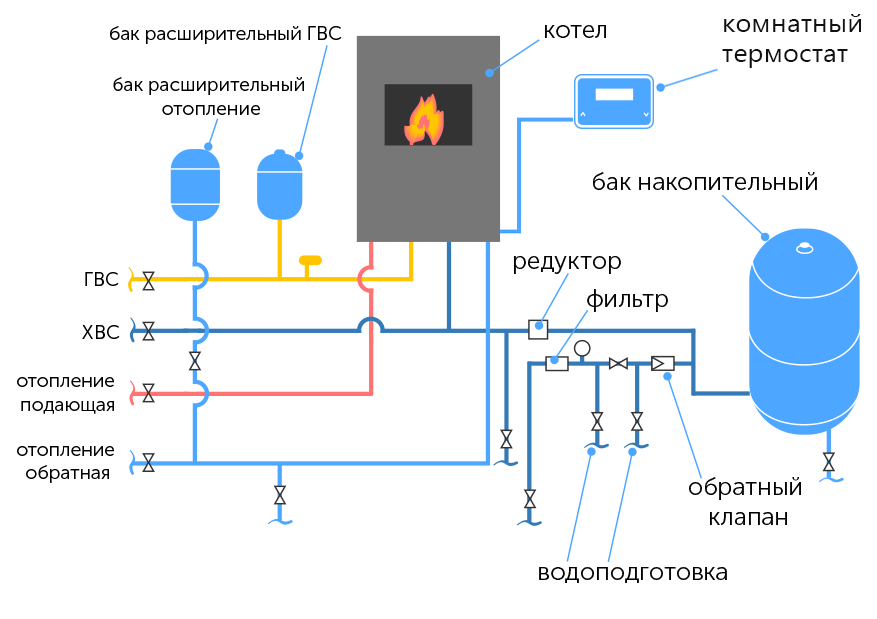

Схемы обвязки двухконтурного котла

Обвязка газовых котлов производится посредством пайки, что исключает появление протечек как, например, при использовании фитингов. Сварка полипропиленовых труб может происходить по-разному. При этом следует избегать большого количества соединений.

Газ к патрубку двухконтурного котла подсоединяют с помощью гибкого стального шланга путем жесткого «сгона» или «американки». В качестве прокладки можно использовать только паронит.

Любой двухконтурный газовый котел имеет 5 патрубков:

первый – подача нагретого теплоносителя из отопительного контура к радиаторам;
второй – подача горячей воды из контура ГВС потребителям;
третий (желтый) – подключение газовой магистрали;
четвертый – вход холодной воды из магистрали;
пятый – обратка из отопительной системы.

Обвязку производят по следующей схеме:

Краны с размером ½ дюйма устанавливают на патрубки газа, подачи холодной и выхода горячей воды американками вниз.
Вентили на ¾ дюйма монтируют на штуцеры обратки отопительной системы перед фильтром. Это необходимо для возможности слить теплоноситель из системы отопления, не снимая при этом котел.
Фильтры устанавливают на обратку отопления и вход холодной воды горизонтально «носиком» вниз.
При наличии дополнительного расширительного бака его подсоединяют к обратной трубе отопления перед вентилем, отсекающим фильтр и газовый котел от системы радиаторов.

Если Вы хотите подключить дополнительные устройства: «теплые полы», подогрев оранжереи или другие, — следует установить гидравлическую развязку.

Соединения из труб можно загерметизировать паклей, фум-лентой или другими специальными герметиками.

Обратите внимание! У большинства двухконтурных газовых котлов принцип работы следующий: при включении крана с горячей водой контур отопления перекрывается, и теплоноситель нагревает воду во вторичном контуре. Большую производительность горячей воды сможет обеспечить двухконтурный газовый агрегат с битермическим теплообменником

Он обладает высоким КПД и может быстрее нагреть воду, чем агрегаты с раздельными контурами. Схема обвязки у них аналогична обычному агрегату

Большую производительность горячей воды сможет обеспечить двухконтурный газовый агрегат с битермическим теплообменником. Он обладает высоким КПД и может быстрее нагреть воду, чем агрегаты с раздельными контурами. Схема обвязки у них аналогична обычному агрегату.

Однако недостатком котлов с битермическим теплообменником является быстрое засорение контура ГВС. В итоге приходится заменять теплообменник целиком, что стоит недешево.

Обвязка с бойлером

Двухконтурный газовый котел имеет проточный водонагреватель, который имеет ограниченную производительность ГВС. Для маленькой семьи из двух-трех человек этого обычно достаточно. Если же потребителей больше, можно добавить в обвязку бойлер косвенного нагрева. В этом случае трубопровод холодной воды подвязывается к бойлеру, а вода из него подается во вторичный теплообменник. Там она нагревается и возвращается обратно в бойлер, а из него, при открытии крана, потребителю.

Подключение косвенного бойлера позволит двухконтурному агрегату одновременно подавать горячую воду и производить отопление.

Преимущества схемы обвязки двухконтурного газового котла отопления с бойлером следующие:

теплообменник для ГВС не засоряется известковым налетом;
позволяет нагреть больше воды.

В качестве резервного источника ГВС можно использовать электробойлер. Он способен сам подогревать воду и подавать ее на точки водозабора. Если двухконтурный газовый котел работает стабильно, элетробойлер можно отключить и использовать только в качестве накопительной емкости. В случае если агрегат вышел из строя или нужно больше горячей воды, электробойлер включают и используют по прямому назначению.

Выполнение обвязки двухконтурного газового котла – очень ответственный процесс. От него зависит, сможет ли Ваш котел правильно работать. Первый пуск агрегата должен производить специалист газовой службы. Он включает котел и проверяет его на наличие протечек и возможности полноценно выполнять свои функции.

С чего начать установку?

Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек

Требования к помещению

Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
Дверной проём – не менее 80 сантиметров в ширину.
Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
Газовые трубы должны быть металлическими, другой материал не допускается.
Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
Котёл должен быть оснащён датчиком расхода топлива.
В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий

Советы для самостоятельного монтажа

Таких советов может быть несколько:

Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
До монтажа подготовить все нужные для этого компоненты и инструментарий.
Соблюдать правила техники безопасности при установке и подключении.
Создавать надёжные соединения компонентов системы.
Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 votes )

Обвязка напольного газового котла отопления: схема

Габариты обычного напольного котла небольшие, но для его установки вместе с обвязкой требуется много места. Все оборудование, включающее циркуляционный насос, колена, втулки, коллектор, краны и приборы сложно разместить компактно.

Большинство моделей выполняются одноконтурными, а для горячей воды требуется бойлер со всеми подключениями.

Система подачи горячей воды требует наличия отдельного насоса (при отсутствии центрального водоснабжения), расширительного бака и термостатического смесителя.

Газ к котлу необходимо правильно подключить. Для этого заказывается проектная документация, которую составляют специалисты. Ввод в дом газовой трубы производится при наличии устройства отключения при возникновении аварийной ситуации. Газ подключают специальные службы, использующие при этом специальные трубы, шланги и другое оборудование.
