Комбинированное отопление: построение системы «радиаторы плюс теплый пол»

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

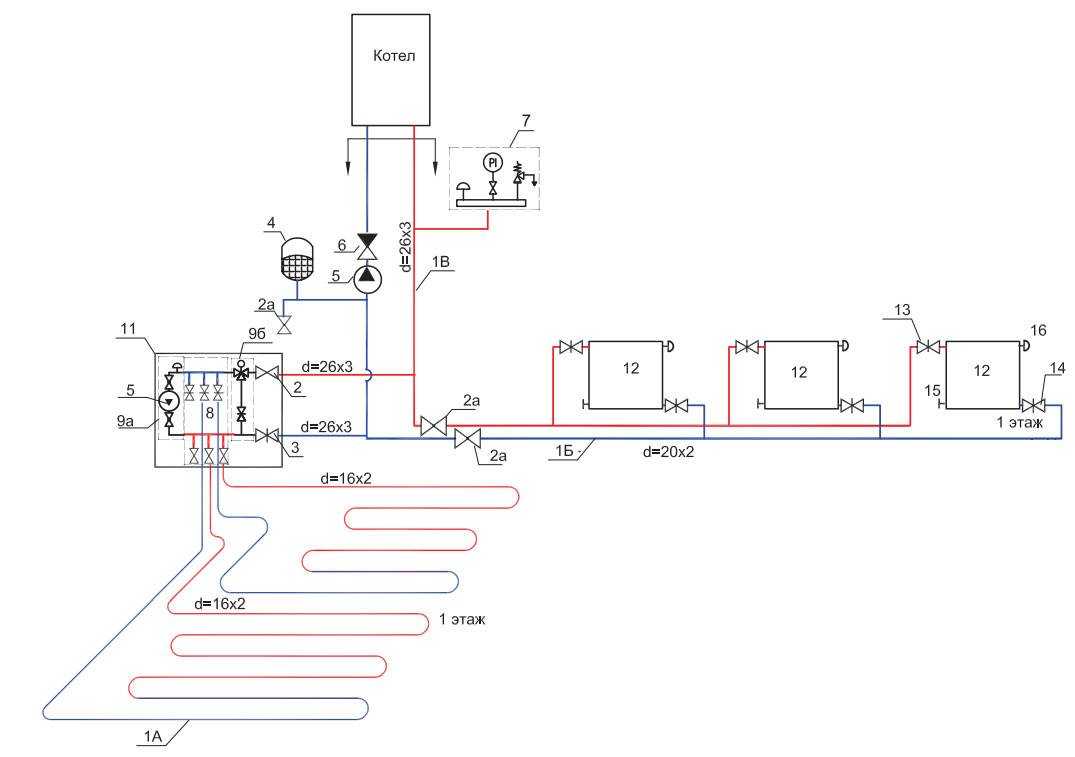

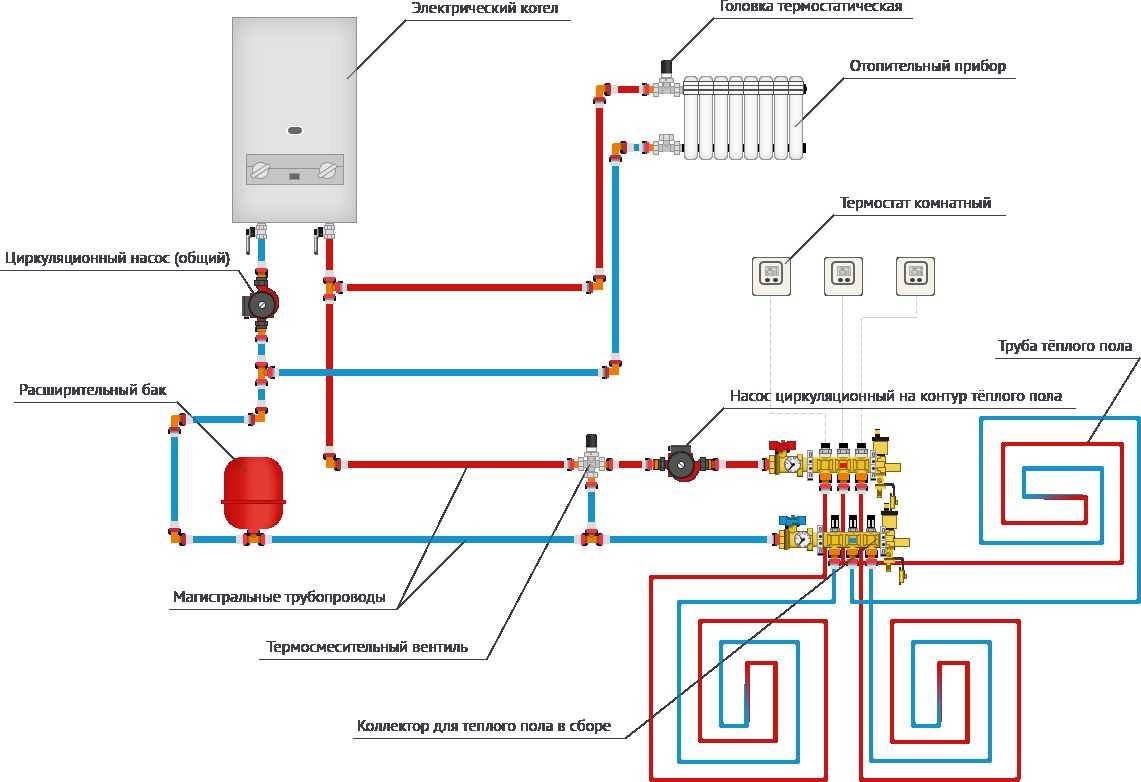

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

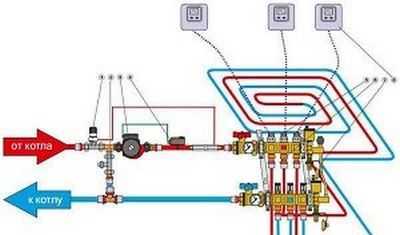

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить. Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Выбор схемы подключения

Перед тем, как производить подключение теплого пола к системе отопления, важно выбрать оптимальную схему монтажа. Она зависит от потребностей владельца в отопительных приборах и конструктивных особенностей дома

В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы

Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.

Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос. фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.

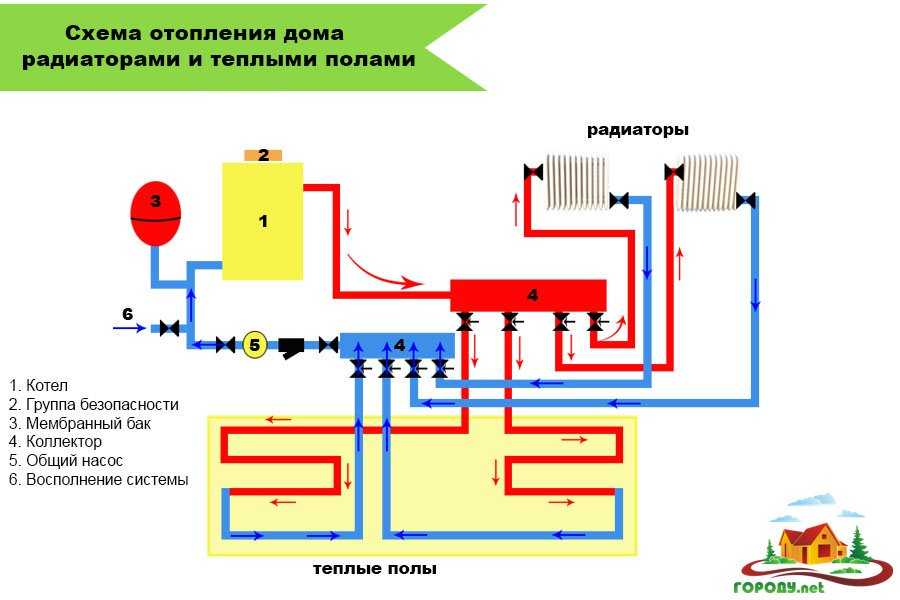

Схема монтажа с использованием системы отопления

Гидравлические теплые полы, подключенные к системе отопления, могут использоваться для обогрева всего дома, однако такой вариант приемлем лишь для частных домов, не зависящих от централизованного отопления. Желающим установить теплый пол в квартире от центрального отопления следует понимать, что такой вариант нецелесообразен по ряду причин. Среди них возможность гидроударов, низкое качество теплоносителя, высокое сопротивление воды в трубах, скачки температуры и пр.

В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.

Перед тем, как делать теплый пол от отопления, стоит подобрать и обустроить смесительный узел.

Данный элемент предназначен для регулирования температуры теплоносителя, поскольку слишком горячая вода, предназначенная для настенных радиаторов, в системе теплого пола является недопустимой. Смесительный узел понижает температуру до приемлемых значений, которые составляют 35-40 градусов.

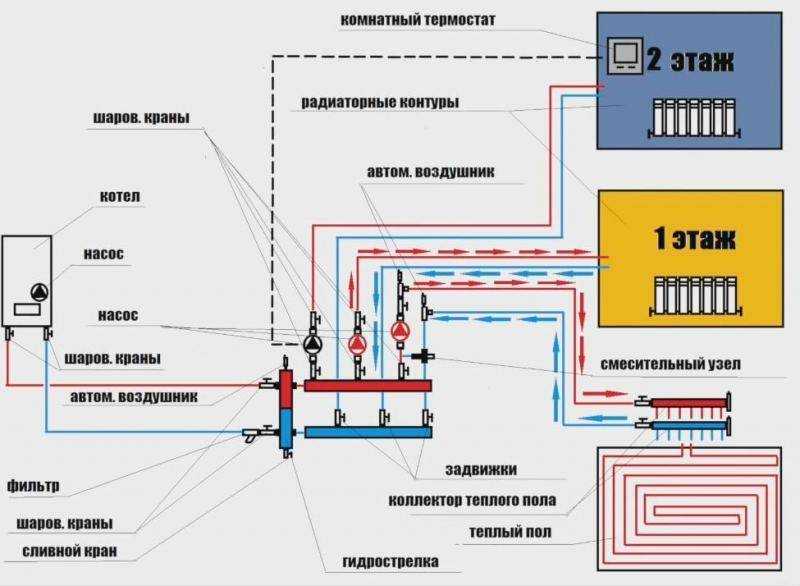

Сама схема подключения теплого пола к системе отопления имеет следующий характер. В строгой последовательности к системе отопления на подачу сперва подключается циркуляционный насос, затем датчик температур и в заключение трехходовой смесительный клапан. В свою очередь, на обратку устанавливается еще один клапан, выход которого соединен с трубой подачи охлажденного теплоносителя, циркулирующего по контуру к смесительному клапану.

После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.

Схема коллекторного подключения

Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов. На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу. Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.

В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно

Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:

Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Особенности и преимущества смешанной системы отопления

Комбинированной называют такую отопительную систему, которая совмещает высокотемпературные приборы (батареи отопления, конвекторы) в качестве основного источника обогрева и низкотемпературную систему водяного или электрического теплого пола в качестве дополнительного.

Несмотря на достаточно высокую стоимость оборудования, такой тип отопления имеет ряд преимуществ:

Повышение надежности системы.
Экономия затрат на обогрев дома.
Грамотное распределение тепла.
Высокий КПД отопительного контура.

Для ее реализации в частном доме необходимо продумать схему установки как минимум двух независимых контуров отопления с разными температурными режимами (70/55 градусов – на подаче и обратке для радиаторной системы и 40/30 градусов – для теплого пола), подобрать дополнительные элементы обвязки и комплектующие системы и грамотно установить их.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
Для поддержания необходимой температуры воды в разных ветвях системы.
Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом

Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

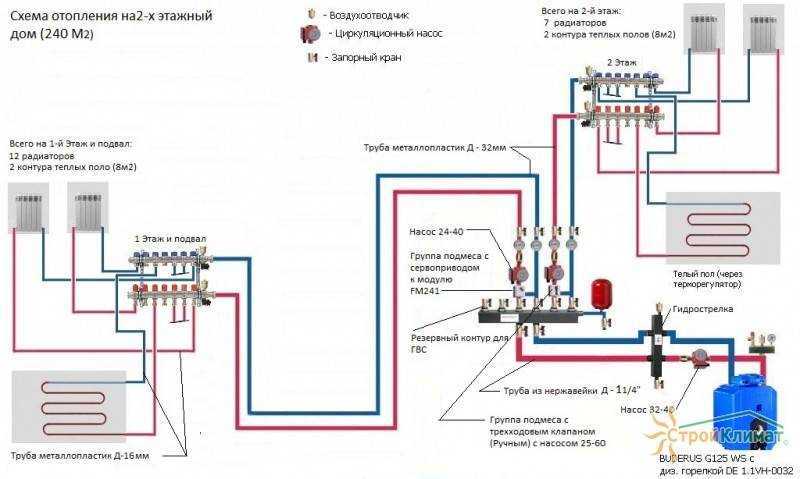

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Ограничения и нормативы при устройстве теплого водяного пола

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Что такое комбинированная (совмещенная) система отопления

Вообще, комбинированным называют отопление в двух случаях. Первый — это когда совмещены две системы обогрева дома — радиаторная и теплый пол. Второй — использование двух котлов, которые подключены параллельно. И работать они могут по очереди или одновременно. Зависит от способа подключения.

Чтобы гарантированно всегда было тепло, ставят два котла

Но два котла в одной системе отопления чаще называют резервированным или гарантированным отоплением. В большинстве случаев под комбинированной системой понимают именно использование теплого пола вместе с радиаторами. Причем теплый пол — водяной, который подключается в одну систему с радиаторами. Это вносит свои коррективы и особенности в схему. Так что именно о такой системе дальше и пойдет речь.

Каким бывает комбинированное отопление

Водяное отопление на сегодняшний день есть двух типов — привычное нам радиаторное и водяной теплый пол. Причем чаще всего, обе системы подключены к одному источнику тепла. Под источником тепла обычно подразумевают отопительные котлы. Так что комбинированная система отопления устанавливается обычно в частных домах. Тут можно делать все (или почти все), что вы захотите.

Обычно под комбинированным отоплением имеют в виду радиаторы и теплый пол в одной системе

В квартирах с централизованным отоплением установить водяной теплый пол почти невозможно. Эта система имеет слишком большое гидравлическое сопротивление и попросту остановит циркуляцию в стояке (если к нему подключиться). Ни вам тепла, ни соседям. А если не остановит, то на выходе из теплого пола будет абсолютно холодная вода, что точно не устроит ваших соседей.

Но есть и исключения — это новые дома, в которых есть стояки для подключения батарей (высокотемпературный стояк) и теплого пола (низкотемпературный). В таком случае каждая система подключается к своему отводку. Если очень хочется, есть способ подключить водяной пол и в квартире — поставить котел для обеспечения работы этой системы. Решение дорогое, но его хоть можно каким-то образом реализовать.

Что дает комбинированное отопление

Зачем делать комбинированную систему отопления? Ведь даже радиаторное отопление сделать недешево, а если монтировать две разные системы, затраты вырастут почти вдвое. Причины есть. Почему делают теплый пол? Потому что по ощущениям, более комфортно находится в помещениях с теплым полом. А зачем тогда радиаторы? Во-первых, они быстрее нагреваются и остывают. Теплый пол — трубы, залитые в бетон. Пока бетон прогреется, будет холодно. Вот на этот период и требуются радиаторы. Они быстро нагреют воздух.

В коттедже часто стараются сделать теплый пол на первом этаже и радиаторы поставить выше

Вторая причина, по которой предпочитают делать комбинированную систему отопления — не так много покрытый, которые эффективно работают при укладке на теплый пол. Идеально подходит только плитка, камень или керамогранит. Но такое покрытие в жилых комнатах мы не используем, а другие (хоть есть и совместимые виды) не слишком эффективно передают тепло. Так что, чтобы было тепло и комфортно, нужны и радиаторы, и трубы в полу.

Адаптированы ли котлы для работы с системой водяного пола?

Разработка большей части моделей нагревательного оборудования производится для обычных отопительных систем, которые имеются практически в каждом доме, то есть, они способны обеспечить теплоноситель, температура которого составляет от плюс шестидесяти градусов до девяносто пяти. Однако подогрев водяного тёплого пола требует выдачи значительно меньшей температуры, от тридцати пяти градусов до пятидесяти. Только в этом случае тёплый пол будет комфортным. В случае если температура для водяного пола будет слишком высокой, тогда он будет чрезмерно горячим и по нему будет неприятно ходить.

На данный момент существует несколько решений. Первое – найти агрегат, который будет не слишком сильно нагревать воду. Второе – приобрести устройство, которое позволить разводить горячую воду с холодной, и потом будет подавать её в трубы. Если выбрать второй способ, то нужно приобретать дополнительное приспособление – коллекторный узел, в нём как раз и будет осуществляться смешивание горячей и холодной воды.

Поэтому лучше всего для водяного пола выбрать ту модель агрегата, которая будет автоматически выдавать теплоноситель необходимой вам температуры. К таким устройствам относятся электрически котлы. Их преимущество состоит в том, что можно самостоятельно установить нужную температуру, начиная от двадцати пяти градусов и больше.

Это обеспечит комфортный нагрев водяного пола. На рынке представлены такие модели разных размеров, есть большие и маленькие. Существует ещё один тип нагревательного оборудования – газовый конденсационный агрегат. Такое устройство показало себя с лучшей стороны при работе с невысокими температурными сетями, что делает его идеальным вариантом для тёплого водяного пола.

Газовые нагревательные приборы, которые применяют обычную технологию отбора теплоносителя, нуждаются в монтаже смесительного узла, который должен быть оборудован контролирующими элементами. В случае если для нагрева водяного пола выбор падёт именно на такой агрегат, то выбирайте ту модель, которая будет выполнять работу сразу с несколькими контурами.

Котлы, работающие на твёрдым топливе, приспособить для системы водяного пола значительно труднее, принцип их работы – цикличность, подача горячей воды то есть, то нет. Для водяного тёплого пола такой вариант является не самым удачным, потому что здесь необходимо наличие хорошей автоматики, также требуется контролировать температурный режим во всех существующих контурах.

Теплоаккумулятор позволит уменьшить такие колебания, однако для него потребуется дополнительное свободное место, да и цена на такое устройство достаточно высокая. К тому же для того, чтобы теплоноситель полностью разогрелся, нужно много времени. Но зато, пока теплоноситель будет остывать, в помещении сохраняется тепло.

Если вы не знаете, как подключить к котлу систему «тёплый пол», посмотрите видео:

Газовые котлы для теплого пола

Котлы Navien:

Котлы корейского производства. Довольно хорошее качество. Достоинства: теплообменник из нержавейки и радиатор в камере нагрева тоже из нержавейки; в комплекте идёт комнатный термостат (на фото слева от котла).

Ещё котёл:

Это настенный газовый котёл немецкой фирмы Veilant. Немецкое качество говорит само за себя. Однако, выбирая такой котёл, нужно узнать, есть ли в вашем городе гарантийная мастерская, способная при необходимости выполнить соответствующий ремонт.

Газовые котлы отечественных производителей выпускаются тоже надлежащего качества, например, котлы Лемакс – настенные двухконтурные котлы …

А это , отечественных производителей:

Ещё один напольный котёл, но итальянской фирмы Ferroli:

Эта фирма на российском рынке давно, котлы зарекомендовали себя хорошо. Выпускаются котлы Ferroli многих типоразмеров, как напольные, так и настенные.

Преимущества комбинированного отопления

Комбинированное отопление дома является надёжным и универсальным. Работа на нескольких видах энергоносителей гарантирует комфорт и тепло.

Комбинированные схемы также дают возможность выбирать — чем отапливать дешевле.

Наличие в системе отопления разных видов радиаторов – настенных батарей и тёплого пола — позволяет снизить температуру жидкости в системе отопления. При большом количестве излучателей температура в радиаторах может быть на 20-30°C ниже без ущерба для домашнего комфорта.

Установка в квартире или доме

Обустроить подогрев пола в качестве дополнительного отопления можно как в квартире, так и в частном доме. Однако подключение его к радиаторам центрального отопления требует согласования с теплосетью. Оно приводит к увеличению объёма излучателей в общей системе, и может сказаться на качестве отопления соседей. Поэтому подключать полы к центральному теплоснабжению можно не во всех квартирах.

Что касается частного сектора — здесь хозяин жилья может переделывать систему отопления на своё усмотрение. Тут работа котла и излучателей — полностью автономна. Она не требует дополнительных согласований с теплосетью. Поэтому подключения выполняется быстрее и проще.

Виды систем для обогрева пола

Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.

Водяной теплый пол

Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.

По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.
Укладка пенополистирола

Разводка труб

Укладка сетки

Крепление трубы к сетке

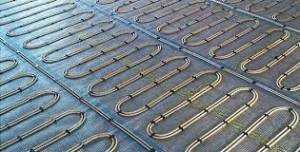

Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.
Маты IPS, укладка

Маты для теплого водяного пола

Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.

Описание видов смесительных узлов

Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:

с последовательным соединением водяного насоса и двухходовым термоклапаном;
с последовательным соединением водяного насоса и трехходовым термоклапаном;
с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
с параллельным присоединением водяного насоса, термоклапан двухходовой;
водяной насос подсоединен параллельно, термоклапан трехходовой.

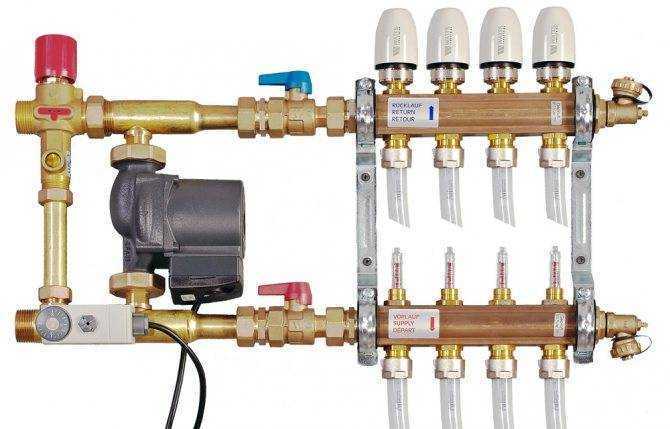

Смесительный узел для теплого пола

Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.

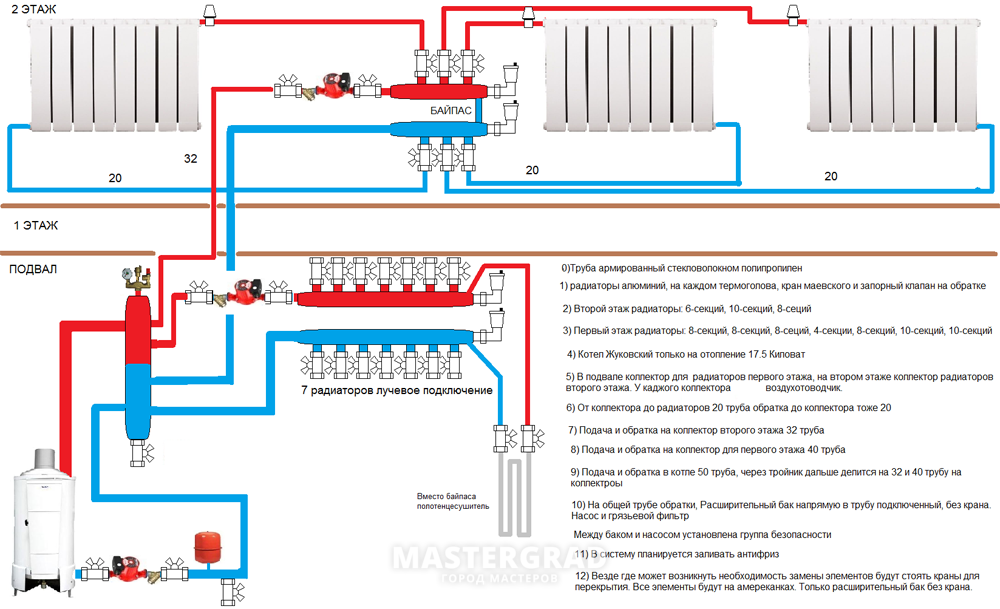

Разводка труб для радиаторов и теплого водяного пола

Распределительные коллекторы

Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.

Электрический и инфракрасный теплый пол

В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.

Инфракрасный теплый пол

Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.

Монтаж инфракрасного теплого пола

Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.

Установка терморегулятора

Крепление подключенного терморегулятора

Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.

Процесс прокладки труб и подсоединения «теплого пола»

В практическом плане решить вопрос, как сделать теплый пол от отопления в доме растягивается на несколько недель. Начальный этап включает следующие основные работы: расчистку помещения, укладку гидроизоляции и заливку бетоном основания. При заливке основания обязательно выставляются маяки, именно на этом этапе формируется профиль поверхности, и если маяки устанавливаться не будут, то велика вероятность того, что поверхность получится неровной. Здесь стоит отметить, что продолжать работы после заливки стяжки пола можно через 7-9 суток, именно столько времени необходимо, чтобы бетон не только схватился, но и из его толщи испарилась влага.

Поверх стяжки делается укладка утеплителя – она может выполняться, как поверх бетонной стяжки, так и с дополнительным слоем изоляционного материала. Фольгированный утеплитель укладывается фольгой вверх. Когда в пенопласте имеются направляющие прокладки труб, то пластины ориентируются согласно схемы прокладки труб.

Работы по монтажу начинается с подключения одного конца к коллектору. Значения особого не имеет, это будет кольцом подачи или обратки, главное, чтобы труба аккуратно ложилась по трассе. Обычно делается прокладка всего маршрута, и после этого начинается фиксация трубы. При использовании теплоотражающих экранов сначала укладываются экраны, а потом фиксируются трубы.

После того как весь трубопровод будет зафиксирован, делается подключение второго конца трубы к системе отопления. После того, как будет сделано подключение система заполняется теплоносителем или делается накачка трубы воздухом. Пробная топка делается после того как система постоит с наполненным теплоносителем 1-2 дня. Этого времени достаточно, чтобы выявить места протекания и устранить течи.

Во время первого пробного запуска проводится замер температуры теплоносителя, делается калибровка клапанов, регулируется скорость работы насоса. Заливка стяжки осуществляется после того, как теплоноситель остынет. Только после этого укладывается второй армирующий слой сетки, устанавливаются маяки и делается заливка. Для верхнего слоя при использовании сетки толщина должна составлять 4-5 см. Этого достаточно, чтобы обеспечить целостность труб и жесткость основания под ламинат или плитку.
