Места для установки воздухоотводчиков
Места установки приборов
Воздушные пузыри чаще всего образуются в верхней части магистрали, которая больше всего удалена от места подключения. По этой причине воздушник нужно размещать вертикально на трубопроводе системы отопления в следующих зонах:
- Верхняя точка системы. Монтаж труб осуществляется с выводом вверх. Если коммуникации огибают препятствие и отводятся вниз, спускник крепится наверху. Он предотвращает завоздушивание при поднятии легких паров.
- Батареи. Отопительный тип устройств отличается сложной формой и большим количеством секций. В их полостях скапливается воздух. Резьбовой автоматический воздухоотводчик должен применятся для радиаторов отопления, расположенных сверху, снизу, по диагонали.
- Полотенцесушители в виде лестницы. Если в комплект не входит прямой патрубок, спускное приспособление ставится на верхней части. Это исключит неудобства при закручивании ручного винта, сохранит эстетичный вид изделия.
- Отводы магистрали П-образной формы и байпасы. Труба, закрученная в петлю, будет накапливать воздух, поэтому автоматический запорный кран ставится в самой верхней точке.
- Обвязка котла. Клапан предотвращает поломки нагревательного оборудования при завоздушивании системы.
- Гидрострелка. Механизмом оснащаются радиаторные коллекторы и циркуляционные насосы. Если они ставятся вертикально, наверху вкручивается воздушник.
- Гребенчатые коллекторы теплых полов. Элементы для контурного трубопровода выводятся выше уровня полов, поэтому сбросники воздуха ставятся на точки подачи и возврата теплоносителя.
Воздухоотводчики для радиаторов купить в Минске. Низкая цена, характеристики | АкваКомплект
Назначением всех воздухоотводчиков является устранение воздушной пробки из системы отопления. Подразделяются на ручные и автоматические.
Воздухоотводчик ручной — применяют для ручного выпуска воздуха. Данная процедура осуществляется с участием человека. Другое название ручного воздухоотводчика — кран Маевского.
- Кран Маевского;
- Ключ для крана.
Чтобы узнать: нужно ли вам стравить воздух из обогревательной системы при помощи крана Маевского, необходимо проверить ребра радиатора. Если в разных местах радиатора температура ребер отличается — это означает то, что внутри образовалась воздушная пробка. Чтобы убрать воздух из системы, возьмите отвертку и проверните аккуратно винт на крышке крана, после того как воздух будет стравлен — закрутите винт обратно.
Воздухоотводчик автоматический — предназначен для автоматического стравливания воздуха из радиатора. Спуск излишнего воздуха происходит в автоматическом режиме, без участия человека.
Конструкция автоматического воздухоотводчика
- Корпус;
- Поплавок;
- Крышка корпуса;
- Жиклер;
- Уплотнительное кольцо клапана;
- Пробка;
- Золотник;
- Пружина;
- Держатель;
- Уплотнительное кольцо корпуса.

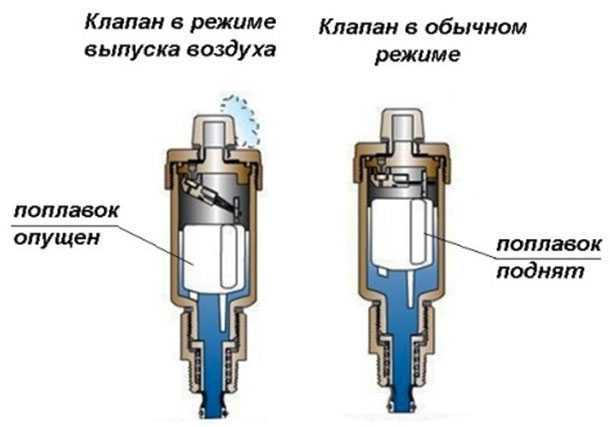

Принцип работы автоматического воздухоотводчика
После поступления воздуха из системы в воздухоотводчик, внутри него открывается клапан, который стравливает излишний воздух. Когда весь воздух выйдет, в углубление под поплавок начнет поступать вода. Под действием воды — поплавок начнет всплывать, при этом действуя на шток и клапан после этого закроется.
В каталоге присутствуют различные модели автоматических воздухоотводчиков, однако все они действуют по одному и тому же принципу.
Виды автоматических воздухоотводчиков
Автоматические воздухоотводчики подразделяются на:
- Прямые;
- Угловые — используется как замена крана Маевского;
- Радиаторные — их резьбовое соединение имеет такой же диаметр, как и у радиаторных пробок, поэтому они легко могут быть взаимозаменяемы друг другом.
Не важно какой у вас воздухоотводчик, устанавливать его нужно так, чтобы бы спускное отверстие было направлено в верх. Его можно вкрутить напрямую в систему либо сначала вкрутить отсечной клапан, а после в него можно вкрутить воздухоотводчик
Отсечной клапан позволяет снимать воздухоотводчики с работающей системы, что очень удобно — когда его нужно отремонтировать или заменить новым.
Рис. Отсечной клапан
Для отвода воздуха из системы отопления хватит установить и ручной воздухоотводчик. Однако если в вашей системе регулярно образуются воздушные пробки — оптимальным решением для вас будет установка автоматического воздухоотводчика. Так вам не нужно будет постоянно проверять, греют ли ваши батареи или же там образовалась скопление воздуха.
Виды воздухоотводчиков и их конструктивные особенности
Различают воздухоотводные клапаны автоматического и ручного принципа действия, первые в основном устанавливают в верхние точки коллекторов и трубопроводов, ручные модификации (краны Маевского) размещают на радиаторных теплообменниках.
Автоматические приборы отличаются широким разнообразием вариантов исполнений запорных механизмов, их стоимость находится в диапазоне 3 — 6 у.е, на рынке представлен широкий ряд моделей от отечественных и зарубежных производителей. Стоимость стандартных кранов Маевского составляет около 1 у.е, встречаются изделия по более высокой цене, предназначенные для функционирования в нестандартных радиаторных обогревателях.
Рис. 6 Воздухоотводчики для систем отопления с кулисным механизмом
Автоматические
Автоматические отводчики имеют различное конструктивное исполнение в зависимости от производителя, основные отличия приборов:
- Наличие внутри корпуса отражающей пластины. Ставится на входе в рабочую камеру, защищая внутренние детали от гидравлических ударов.
- Многие модификации поставляются в комплекте с пружинным отсекающим клапаном, в который вкручивается воздухоотводчик, при его снятии пружина сжимается и уплотнительное кольцо перекрывает выходной канал.
- Некоторые модели автоматических отводчиков рассчитаны на эксплуатацию совместно с радиаторными теплообменниками, вместо прямых они имеют боковые резьбовые патрубки соответствующего размера для вкручивания в радиаторный вход. При необходимости, угловые автоматические воздухоотводчики любого типа можно использовать, к примеру, в местах подключения контуров теплых полов, гидрострелок, если их резьбовые диаметры входных и выходных штуцеров совпадают.
- На рынке представлены аналоги воздухоотводчиков — сепараторы микропузырьков, они монтируются последовательно в трубопровод на два входных патрубка, соответствующих диаметру труб. При прохождении жидкости через трубку корпуса с напаянный медной сеткой создается вихревой водный поток, который тормозит растворенный воздух — это способствует подъему вверх мельчайших воздушных пузырьков, которые стравливаются через спускной автоматический воздушный клапан камеры.
- Еще одной распространенной конструкцией (пример первой был приведен выше) является модель с кулисным механизмом. В камере устройства расположен поплавок, выполненный из пластика, он связан с ниппельный запорной иглой (наподобие автомобильной). При опускании поплавка в завоздушенной среде, ниппельная игла открывает спускное отверстие и происходит выпуск воздуха, когда вода прибывает и поплавок поднимается, игла перекрывает выход.
Рис. 7 Принцип работы воздухоотводчиков сепараторного типа для стравливания микропузырьков
Ручные
Ручные приспособления для удаления воздуха из системы называет кранами Маевского, ввиду простоты конструкции механические воздушники повсеместно устанавливают на радиаторы. На рынке можно обнаружить ручные отводчики в традиционном исполнении для монтажа в различных местах, также некоторые модификации запорных вентилей оснащаются кранами Маевского.
Механический воздушник для удаления воздуха из системы отопления работает следующим образом:
- В режиме эксплуатации конусный винт закручен и надежно герметизируют выпускное отверстие корпуса.
- Когда необходимо убрать лишний воздух из батареи, делают один или два оборота винта — в результате воздушный поток под давлением теплоносителя будет выходить из бокового отверстия.
- После выпуска воздуха начинает стравливаться вода, как только водная струя приобретет целостность, винт снова вкручивается и операция по развоздушиванию считается завершенной.
Рис. 8 Воздухоотводчики для систем отопления от завоздушивания батарей
Радиаторные
В радиаторы чаще всего ставят более дешевые ручные механические воздухоотводчики, если корпус состоит из двух частей, элемент с выходным патрубком можно разворачивать вокруг своей оси для направления сливного отверстия в нужную сторону. Радиаторное устройство для спуска воздуха из системы отопления имеет следующие варианты откручивания стравливающего винта:
- Поворотной рукояткой из пластика или металла.
- Специальным сантехническим четырехгранным ключом.
- Винтом со шлицем под плоскую отвертку.
При желании в радиатор можно поставить угловой воздухосбрасыватель автоматического типа — это повлечет дополнительные расходы, но упростит развоздушивание батарей.
Виды автоматических воздухоотводчиков
Автоматические воздухоотводчики выпускаются следующих видов:
– прямые, с которыми мы познакомились на самых первых картинках, покажу их еще раз:
– угловые, которые часто ставят на радиаторы взамен крана Маевского:
– радиаторные, имеющие такую же резьбу, как у радиаторных пробок:
Как известно, краны Маевского предназначены для стравливания воздуха из системы через радиатор. Такое стравливание выполняется вручную, по мере образования в радиаторе воздушной пробки, что легко определить, потрогав радиатор рукой… Установка же радиаторного воздухоотводчика освобождает от такой работы, т. к. воздух будет удаляться автоматически.
Однако, каким бы ни был воздухоотводчик внешне, работают они по одному принципу.
К чему приводит в системе отопления наличие воздуха?
Появление воздушной пробки сопровождается целым рядом нежелательных последствий:
- Если воздух скопился в радиаторе, теплоотдача последнего снижается. Трогая такую батарею ладонью, пользователь обнаружит, что она является горячей лишь частично.
- Циркуляция теплоносителя ухудшается или полностью прекращается.
- Становится слышным журчание или другой шум.
При попадании воздуха в рабочую камеру циркуляционного насоса:
- он теряет способность перекачивать жидкость;
- могут по причине перегрева выйти из строя подшипники (вода выполняет функцию охлаждения).
Кроме того, ускоряется коррозия внутренних поверхностей стальных и чугунных элементов контура.
Причины появления воздуха и воздушных пробок
Воздушные пробки и источники их возникновения необходимо устранять в кратчайшие сроки. Они крайне вредны, поскольку негативно влияют на всю систему, снижая обогрев всего дома, а также вредят воздухоотводчикам, если те уже установлены.
Последнее обуславливается необходимостью менять воздушники, ремонтировать их или чистить после использования максимального количества циклов устройства.
Причин много, но данные являются наиболее популярными:
Первое применение системы. Растворенный кислород, содержащийся в только залитом теплоносителе, отходит от него по мере нагрева, формируя пробки. Еще такое случается если не выполнялась деаэрация – удаление кислорода и других газов из жидкости;
Ремонт. Сюда относится замена каких-либо компонентов отопительной системы, не требующая полноценно избавляться от жидкости. В таких случаях необходимый радиатор отсоединяется от системы, а по окончанию работ вновь подключается. Также сказывается и продолжительный застой всего отопления;
Стремительный залив теплоносителя. Быстрота приводит к задержке вывода воздуха естественным путем
Важно корректно вводить теплоноситель – снизу вверх. Так воздушные массы направляются кверху и уходят с помощью открытого спускника
При этом, больше всех выделяются проблемы с герметичностью таких соединений, как швы, стыки и уплотнители. Это главная причина возникновения воздуха.
Как воздух попадает в контур
Выделяют два вида контуров:
Своеобразные автоматические воздухоотводчики в системе отопления открытого типа пропускают через себя теплоноситель, который циркулирует самотеком. Направление циркуляции определяется конструкцией контура. В ней всегда сохраняется уклон от самой высокой точки, на подаче потока, до самой нижней, на обратке. При этом воздушных карманов быть не должно. Воздух в систему отопления попадает вместе с теплоносителем, который контактирует с ним в расширительном баке. Затем он вовлекается в поток в виде мелких частиц, так как стравить воздух из системы отопления у теплоносителя температурой 20 градусов не получается. Чем горячее вода, тем интенсивнее происходит процесс отделения пузырей от теплоносителя. Жидкость вытесняет пузырьки вверх. Соответственно они достигают пиковой точки, где находят себе выход.
Так как выгнать воздух из отопления является одной из ключевых задач для безопасного и эффективного обогрева помещений, в контуре ставиться специально предназначенное для этого оборудование.
Закрытые системы – герметичны и циркуляция в них происходит благодаря насосу. В таких контурах скорость потока выше. Они проектируются таким образом, что в них образуются воздушные карманы. В этом случае требуется установка специального оборудования, так как стравливать воздух из системы отопления нужно, сохраняя его герметичность. Он называется автоматический спускник воздуха системы отопления. Так как система не контактирует с окружающей средой и является герметичной, кислород в нее может попасть только с теплоносителем.
Помимо транзита кислорода теплоносителем в контур, завоздушивание может случиться:
- из-за механических повреждений;
- вследствие ремонтных работ;
- в случае появления течи;
- после проверочных работ.
Так как исключить попадание кислорода в систему нет возможности, надо сделать так, чтобы он нашел себе выход. Для этого применяется несколько видов оборудования, выполняющего поставленную задачу. Они могут работать автономно или же в ручном режиме.
Разновидности воздушных клапанов
Воздушная пробка – это пузырь воздуха, пополняющийся еще большим количеством кислорода. Спускник воздуха, отвечающий за ее ликвидацию, можно поделить на 3 крупные группы:
- Автоматический.
Наиболее предпочтительный вариант. Установка приходится на верх трубопровода и коллектора. Помимо автоматизма, главным преимуществом является разнообразность выбора – модели различаются как по строению, так и по функционалу. Из минусов выделяется цена (самая дорогая группа) и необходимость проводить чистку устройства от солей.
- Механический.
Ручной воздушный клапан для отопления представляет собой кран Маевского. Состоит из корпуса, воздухоканала и запорного винта. Монтируется ручной кран Маевского на батареи. Для стравливания воздуха достаточно 1-2 раза прокрутить рукоятку, а после вернуть ее в исходное положение.
- Радиаторный.
Предыдущее устройство самое популярное. Но ручной клапан на батарее отопления для сброса воздуха имеется и в более бюджетных вариациях, поэтому их можно разделить.
Представляется в виде двусоставного корпуса со сливным патрубком. Суть заключается в запорном винте, который может обладать рукоятью из пластика либо металла, быть шлицевым или 4-х гранным.
Как работает спускной кран
Как работает автоматический воздухоотводчик будет разобрано ниже, а сейчас коротко о механической конструкции. Для примера берется кран Маевского.
Торец корпуса обладает отверстием в 2 мм, которое закрывается винтом, обладающим наконечником в виде конуса. Боковая сторона корпуса имеет выпускное отверстие.
В момент использования радиатора конус запорного винта держит отверстие закрытым. Когда воздух необходимо спустить, винт несколько раз проворачивается. Давление жидкости толкает пробку через 2-х мм отверстие и направляет ее по выпускному каналу. Первым делом выходит лишь воздух, а после и вода. Закрывается винт, когда теплоноситель начинает выходить плотной струей.
Спускники такого плана для работы хоть и требуют вмешательства человека, но крайне надежны. Объясняется это движущимися деталями, которых нет. А значит засоряться, ржаветь и изнашиваться нечему. К тому же использоваться могут еще и на трубопроводе.

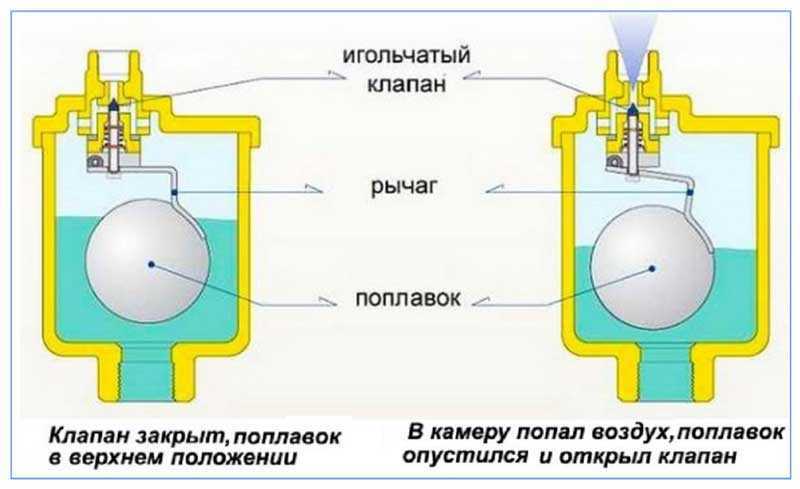

Принцип работы автоматического воздухоотводчика
Автоматический воздушный клапан функционирует самостоятельно. Конструкция имеет латунный бочонок вертикального положения с пластмассовым поплавком, который располагается в резьбовом присоединении. Крышка автовоздушника обладает рычагом (идет вместе с клапаном и пружиной), соединяющимся с поплавком.
Работает автоматический клапан следующим образом:
- Когда все нормально, поплавок находится вверху благодаря заполненному теплоносителю. Клапан в этот момент закрыт;
- Воздух постепенно собирается, жидкость начинает уходить, а поплавок снижается;
- При критическом уровне теплоносителя поплавок за счет веса приводит к открытию клапана. Начинается сброс;
- Вода вследствие избыточного давления системы очищает камеру от воздуха и возвращается. Поплавок вновь поднимается, клапан закрывается.
Стоит отметить, что вверху устройства (у самой крышки) всегда имеется немного воздуха, но никакого влияния это не оказывает. Также данный спускной клапан регулярно улучшается, получает больший функционал, что играет существенную роль при выборе сбросника.
Правила обслуживания
Бесперебойная работа спускного клапана возможна только при соблюдении правил его эксплуатации:
- Для спуска воздуха открывают кран. Если выход воздуха через несколько минут не прекращается, значит, в системе есть дополнительный подсос. Для проверки герметичности возьмите тонкий лист бумаги и поводите около всех стыков. В местах подсоса лист притянется к стыку.
- В случае загрязнения выпускного канала его прочистку проводят тонкой иглой или проволокой.
- При редком использовании кран подвергается коррозии и перестает работать. Чтобы исправить ситуацию, обработайте кран составом WD-40. В профилактических целях после завершения сезона резьбу стоит обрабатывать силиконовой смазкой.
- Кран не подлежит ремонту, и при поломке подлежит замене. Демонтаж необходимо производить с применением вспомогательного разводного ключа для фиксации пробки радиатора. В противном случае можно повредить сам радиатор.
При использовании ионного котла с замкнутой системой циркуляции теплоносителя кран прослужит недолго. В теплоноситель для такой системы добавляют соляной раствор, чтобы обеспечить разгон ионов в котле. При стравливании воздуха внутри клапана будут откладываться соли, что приведет к поломке. Для ионных котлов предусмотрены устройства, обладающие стойкостью к воздействию солей.
Разновидности устройств
Конструкция крана различна в отдельных модификациях, но принцип функционирования идентичен. В основе классификации лежит место расположения и принцип управления механизмом: автоматический или ручной.
Существуют следующие виды клапанов:
- Классический с резьбой. Устанавливается на любом участке системы, если схема извилистая. Для монтажа высверливают отверстие и нарезают внутреннюю резьбу. Управление спуском проводится в данной модели вручную.
- Радиаторный. Металлический кран с колпачком из пластика. Для стравливания воздуха достаточно повернуть ручку, а затем вернуть в исходное положение. Современные радиаторы часто продаются уже оснащенные клапанами.
- Шаровый. Механизм для гибридных отопительных систем с ручным управлением. Вместо винта в них расположен поворотный шар с внутренним отверстием.
- Автоматический. Оснащен цилиндром со встроенным поплавком. Когда полость заполняется воздухом, происходит его автоматический сброс. Потеря давления вызывает движение поплавка вверх, вследствие чего запирается выходное отверстие, и слив теплоносителя не происходит. Но такая конструкция годится для чистой воды. Централизованные сети содержат грязь, поэтому установка автоматических клапанов в них проблематична. Такие механизмы устанавливают в домашней теплосети, где вода фильтруется.
- С предохранительным клапаном. Срабатывает автоматически во время превышения в системе допущенного давления, что грозит разрывом труб. Обычно это показатели выше 16 бар. Установка такого устройства особенно актуальна для домашней системы из пластиковых труб.
Стравливание воздуха из автономной системы можно выполнять только при выключенной циркуляционном насосе. При включенном насосе воздух не поднимется в верхнюю часть радиатора, а будет разноситься по системе и в клапан не поступит.
Клапан автоматического сброса воздуха из системы отопления
В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.
Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.
При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.
Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.
Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.
- Устройство требуется для установки:
- в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
- на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
- на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
- на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.
Принципы выбора
Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.
Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.
- Краны Маевского различаются способом откручивания рабочего винта:
- с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
- с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
- со шлицем под плоскую отвертку (самый удобный и безопасный вариант).
Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.
Чем опасен воздух в отопительной системе
Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.
Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:
Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.
Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления
Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.
https://youtube.com/watch?v=Q4LOLnuFOoc
Методы удаления воздуха
Существуют системы отопления с принудительной и естественной циркуляцией теплоносителя. В первом случае жидкость течёт с помощью циркуляционного насоса, а во втором благодаря определённому наклону труб и давлению в них.
Системы с естественной циркуляцией
Для вывода воздуха из системы этого типа используется расширительный бачок. Он устанавливается в наивысшей её точке. Большая часть воздуха самостоятельно выводится через него при нагреве теплоносителя. Если же воздушные пробки всё равно остались, то многие специалисты рекомендуют увеличить количество жидкости в системе, открыв при этом воздухоотводчики. Тем самым теплоноситель сам вытеснит движением и давлением воздух из сети.
Системы с принудительной циркуляцией
В системах с циркуляционным насосом трубы и радиаторы расположены ровно и без уклона. Для вывода из них воздуха используются воздухоотводчики. Их всегда монтируют на перегибах и в наивысших её точках, так как именно там и происходит скопление газов.
Обратите внимание! Если с помощью воздухоотводчиков не удаётся выгнать воздух из системы, то необходимо слить весь теплоноситель и заново заполнить её.
Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом. Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха.
Особенности эксплуатации кранов
При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.
Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.
Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.
WD-40 поможет открыть кран, который долго не эксплуатировался
Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.
Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.
Воздухоотводчики для систем отопления – принцип работы
Чтобы спустить воздух из контура, можно воспользоваться обычным вентилем, слив некоторое количество жидкости. Если в коммунальных домах уменьшение объема воды в контуре не вызывает негативных последствий и она пополняется коммунальными службами, то в индивидуальных домах слитый тепловой носитель придется восполнять самостоятельно.
Для замкнутой системы доливание теплоносителя довольно большая проблема – придется подключать ручной или электронасос, а если в магистрали находится ядовитый этиленгликолевой антифриз, проведение работ с принятием необходимых мер безопасности отнимет массу времени.
Основное отличие специальных устройств воздухоотвода от обычных вентильных запоров – малый диаметр выпускного отверстия, его расположение под углом 90 градусов и возможность плавной регулировки сечения выпускного канала резьбовым винтом.
Как видно из рис. 2, винт имеет конусообразную форму и аналогичное посадочное гнездо, благодаря этому в закрытом состоянии он надежно и герметично перекрывает входное отверстие. Чтобы спустить воздух, головку винта поворачивают на один или два оборота, открывая выходное сливное отверстие малого диаметра, и завоздушенный тепловой носитель вместе с пузырьками начнет вытекать из крана в небольших количествах в то время, как стравливание воздушной пробки будет происходить в более интенсивном режиме.
Преимуществом использования воздухоотводчика является то, что при повороте винта в первую очередь с характерным шипящим звуком выходит наружу воздушный поток, а затем вытекает завоздушенный теплоноситель, небольшое количество которого можно не доливать в систему.
Рис.3 Принцип работы автоматического воздухоотводчика
