Выбор и установка предохранительного клапана в системе отопления

Принцип действия

Большинству рядовых пользователей, сталкивающихся с закрытыми системами водяного отопления, знаком только один вид предохранительной арматуры – простой пружинный клапан с фиксированной настройкой, изображенный на фото. Причина понятна – указанные элементы устанавливаются повсеместно на любые котлы, поскольку входят в состав группы безопасности вместе с манометром и воздухоотводчиком.

Давайте разберемся, как работает обычный аварийный клапан, показанный выше на схеме:

1. В нормальных условиях мембрана, прикрепленная к штоку и подпираемая пружиной, плотно сидит в седле и герметично перекрывает проход.
2. Если происходит перегрев теплоносителя, он расширяется и создает в закрытой системе избыточное давление, частично компенсируемое расширительным баком.
3. Когда величина подпора воды достигает порога срабатывания клапана (обычно – 3 Бар), пружина под ее воздействием сжимается и мембрана открывает проход. Автоматический сброс закипающего теплоносителя производится до тех пор, пока пружине не хватит силы снова закрыть проходное сечение.
4. При возникновении аварийной ситуации хозяин дома может сам выполнить сброс избыточного давления, повернув рукоятку в верхней части изделия.

Несколько слов о том, где ставится сбросной клапан вместе с группой безопасности в закрытой системе отопления. Его место – на участке подающей магистрали в непосредственной близости от котла (рекомендуется не далее 0.5 м).

Наглухо соединять патрубок изделия с канализацией не стоит – мокрые пятна либо лужицы укажут на срабатывание клапана и проблемы в отопительной сети. Например, вышел из строя расширительный бак или дал сбой циркуляционный насос при работе с твердотопливным котлом (возможно, отключали электричество). Нередко устройство начинает подтекать из-за попадания мусора между седлом и тарелкой. Больше о его работе рассказывается в видеосюжете:

Уточняющая информация. Сбросные пружинные клапаны мастера и монтажники называют подрывными, потому что напор теплоносителя сжимает пружину и вызывает подрыв мембраны. Не путайте их со взрывными элементами, устанавливаемыми на дымоходы промышленных котельных, сжигающих природный газ.

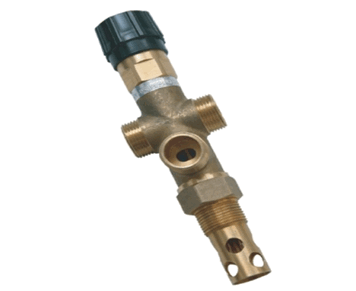

Назначение и принцип работы трехходовых предохранительных клапанов несколько отличается от других вариантов и вот ключевые их отличия:

• применение допустимо в низкотемпературных системах отопления для охлаждения носителя;

• есть возможность регулировать изделие вручную или с помощью электропривода;
• наличие одного входного и двух выходных отверстий;
• для регулировки потока есть специальная заслонка в виде шара или штока, который направляет его в нужное отверстие.

Такие клапаны чаще всего применяются в системах отопления, которые включают в себя «теплые полы». Таким способом вода для обогрева полов будет гораздо прохладнее, чем вода в радиаторе.

Для изготовления трехходовых предохранительных клапанов применяют:

• сталь;
• латунь;
• чугун.

Латунные конструкции наиболее распространены при установке домашних систем отопления, а стальные и чугунные больше характерны для более крупных установок промышленного назначения.

Также стоит обратить внимание да взрывной предохранительный клапан, который способен предотвратить взрыв горючих газов или угольной пыли. Они сделаны таким способом, что если вещество взрывается, то повреждается лишь мембрана конструкции, а трубопровод остается невредимым

Изделие такого типа работает в автоматическом режиме. В зависимости от давления, их различают несколько их видов:

• с давлением до 2 кПа;
• до 40 кПа;
• 150 кПа включительно.

Группа безопасности котла

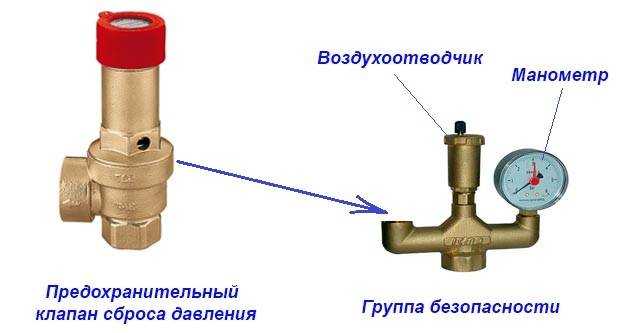

Группа (блок) безопасности котла состоит из предохранительного клапана, манометра и воздухоотводчика. Установка этих элементов также входит в стоимость монтажа водяного отопления. Манометр показывает давление, а воздухоотводчик – отводит воздух из системы.

В случае неправильной эксплуатации или сбоя в оборудовании отопительной системы может возникнуть резкое повышение давления. Это может послужить причиной разрушения некоторых элементов отопительной системы, а в случае совсем неблагоприятного развития событий – разрушения строения и даже угрозы жизни людей. Именно поэтому в каждую отопительную систему отопления или горячего водоснабжения в обязательном порядке входит предохранительный клапан для отопления.

Группа безопасности котла

Как было замечено ранее, предохранительный клапан служит для того чтобы защитить систему отопления от чрезмерного давления. В данном случае самыми подверженными таким ситуациям являются системы с паровыми котлами. Но подобная ситуация может возникнуть и в более привычной для нас системе – водяном отоплении.

Случаи резкого повышения давления:

• Резкое повышение температуры воды, вследствие чего появляется пар (обычно при спускании воды из системы);
• Подпитка системы отопления частного дома слишком большим количеством воды (в случае отказа автоматических систем).

А ведь заполнение системы происходит с температурой около 15-ти градусов. Очевидно, что при отоплении температура носителя тепла увеличивается и расширяется в объеме. Именно для защиты системы и предназначена такая регулирующая арматура для отопления. Клапан входит в трубопроводную арматуру, которая в автоматическом режиме защищает систему отопления от чрезмерного давления за счет того, что часть теплоносителя удаляется из оборудования. Чаще всего применяются пружинные клапаны, они производят противодействие давлению силой пружины.

Клапаны открытого типа функционируют без использования противодавления и выводят излишнюю жидкость из отопительной системы. Регулирующий клапан на отопление закрытого типа сбрасывает носитель тепла в трубопровод, работая с применением противодавления.

Предохранительный клапан

Чтобы монтаж водяного отопления был сделан качественно и надежно, следует правильно установить предохранительные устройства. Правила установки прописываются в нормативных документах, они могут различаться зависимо от того, какая мощность оборудования и рабочее давление.

Основные принципы:

• Предохранительный клапан в системе отопления должен ставиться на подающем трубопроводе непосредственно сразу после котла. При определенном уровне мощности два устройства врезаются и дублируются.
• В системах со снабжением горячей воды клапан ставится на выходе горячей воды в верхней точке бойлера.
• Монтаж системы водяного отопления предполагает отсутствие разнообразных устройств между клапанами и магистральными трубами. Также нельзя сужать трубы на диаметр менее, чем условный диаметр клапана.
• Сбросные патрубки необходимо подсоединять к линии трубопроводов достаточного размера диаметра, выводятся они в специальное безопасное место или канализационную сеть.

Подбор условного диаметра клапана должен производиться по методикам, которые разработаны и утверждены соответствующими органами. Именно поэтому в данном случае необходимо обратиться к специалистам. Если нет такой возможности, то существуют специальные программы, производящие расчет водяного отопления частного дома.

Проверка работы клапана представляет собой принудительное его открытие, производить ее желательно регулярно. Проверка давления открытия и регулирование следует производить около 1 раза в год, как раз перед тем, как начнется отопительный сезон.

Какие существуют способы защиты отопительной техники от перегрева

Компании – производители стараются в целях повышения потребительской привлекательности своих товаров, вносить в технический паспорт котельного оборудования любые гарантии его безопасности. О средствах защиты отопительного котла от закипания, непосвященный потребитель не имеет малейшего представления.

Существуют на данный момент следующие способы обеспечения защиты твердотопливных агрегатов, используемых для автономных систем отопления. Действенность каждого способа объясняется условиями эксплуатации котельной техники, и конструкционными особенностями агрегатов.

В большинстве случаев в техпаспорте на отопительный прибор производители рекомендуют использовать для охлаждения водопроводную воду. В ряде случаев отопительные котлы на твердом топливе оснащаются встроенными дополнительными теплообменниками. Встречаются модели котлов с выносными теплообменниками. Для предотвращения перегрева используется клапаном безопасности. Предохранительный клапан рассчитан только на сброс чрезмерного давления в системе, тогда как клапан безопасности при перегреве котла открывает доступ водопроводной воды.

Превышение температуры теплоносителя отметки в 100 0С создает избыточное давление, открывающее клапан. Под действием водопроводной воды, которая подается под давлением в 2-5 бар, горячая вода из контура вытесняется холодной.

Первый аспект, который вызывает спорные моменты по поводу охлаждения водопроводной водой – отсутствие электричества, обеспечивающего работу насоса. Расширительная емкость не располагает достаточным объемом воды, достаточной для охлаждения котла.

Второй аспект, который отметает этот способ охлаждения, связан с использованием в качестве теплоносителя антифриза. При возникновении внештатной ситуации в канализацию вместе с поступающей холодной водой уйдет до 150 литров антифриза. Стоит ли этого такой способ защиты?

Наличие ИБП позволит сохранить в критической ситуации работу циркулирующего насоса, с помощью которого теплоноситель равномерно будет расходиться по трубопроводу, не успевая перегреваться. До тех пор пока хватит емкости аккумулятора, источник бесперебойной подачи питания гарантирует работу насоса. За это время котел не должен успеть нагреться до критических параметров, сработает автоматика, запускающая воду по запасному, аварийному контуру.

Другим способом выхода из критической ситуации станет установка аварийной схемы в обвязку твердотопливного агрегата. Отключение насоса может дублироваться работой запасного контура с естественной циркуляцией теплоносителя. Роль аварийного контура не в обеспечении обогрева жилых помещений, а только в возможности снять избыточную тепловую энергию при аварийной ситуации.

Такая схема организации защиты нагревательного агрегата от перегрева надежна, проста и удобна в эксплуатации. Особых средств на ее оборудование и установку от вас не потребуется. Единственными условиями для работы такой защиты являются:

• наличие расширительного бака или накопительной емкости в системе;
• использование обратного клапана только лепесткового типа;
• трубы второго контура должны быть большего диаметра, чем обычный отопительный контур.

Как подобрать предохранительный клапан. Инструкция по выбору предохранительного клапана:

При выборе ПСК следует учитывать:

• конструктивные особенности клапанов;
• пропускную способность;
• размеры и технические характеристики трубопроводной арматуры.

1. Подбирайте тип и размер клапана так, чтобы давление в трубонагревательной системе не превышало установленных норм. Какой бы сбой в системе не произошел, качественно выбранный клапан стабилизирует давление всей системы.

2. Если неправильно выбрать клапан, то ситуация может усложниться, вплоть до аварийной. К примеру, если упало давление входа системы, то может возникнуть избыточное давление при выходе из системы. Такая ситуация может привести к неисправности в системе аппаратуры.

3. Лучшим выбором станет пружинный предохранительный клапан, так как пружина выдерживает напор давления. Также существует клапан для открытой системы отопления. Он хорош в использовании, если выход внутренней среды осуществляется в атмосферу, в нем нет противодавления. В противоположность к предыдущему типу клапана, есть клапан для закрытой системы, которая делает сброс в отводящий трубопровод.

4. Выбирайте малоподъемный клапан, опираясь на пропускную способность системы и высоту золотника, который составляет 0,05 % седла. Низкоподъемный клапан можно использовать при работе котла с жидким топливом и с маленькой пропускоспособностью.

5. Газовый котел предполагает наличие полноподъемного клапана. Величина подъема его золотника составляет 0,25 % седла, так как в такой системе клапан раскрывается на полный размер золотника. Еще бывают клапаны, которые могут иметь или не иметь ручного дублера.

6. Выбирайте предохранительный клапан правильно. Знайте, качественная и безопасная работа теплосетей вашего дома зависит от правильно выбранного данного элемента и его непрерывной работы. Он предотвратит неминуемое затопление помещения, если в системе произойдет сбой любого характера.

Когда вопрос с домашним хозяйством полностью решен, можно подумать про отдых или даже рыбалку к примеру какая рыбалка может обойтись без лодки в Киеве в Fotos купил моторные надувные лодки кстати дешевле всего, делали недавно заказ доставка конечно тормозит на границе но цена устроила.

Основные конструкции ПСК и их преимущества

В зависимости от конструктивных особенностей все предохранительные клапаны подразделяются на два вида:

1. пружинные механизмы. Устройство клапанов данного вида наиболее простое, что способствует увеличению срока службы арматуры. В основе клапан располагается пружина, которая и срабатывает при повышении давления в системе отопления (газо- или водоснабжения). Пружинный клапан должен быть дополнен специализированным устройством для принудительного срабатывания, что позволяет исключить возможность «залипания» запорного узла арматуры;
   Предохранительный клапан с рабочим механизмом в виде пружины
2. мембранные механизмы. В отличие от предыдущего вида арматура данного вида дополнительно оснащается мембраной, которая является чувствительной деталью. Мембрана подает сигнал о наличии повышенного давления на пружину и только после этого происходит открытие арматуры.

Выбираем оптимальную модель

Пружинный предохранительный клапан в разрезе

Процесс подбора предохранительного клапана системы отопления должен основываться на ее эксплуатационных характеристиках. Для этого помимо параметров отопления нужно ознакомиться с нормативным документом – ГОСТ 24570-81, который подробно описывает критерии выбора.

Так как рычажно-грузовые механизмы применяются в больших трубопроводах, то будут рассмотрены условия для пружинных моделей предохранительного клапана для котла отопления. Они разделяются на несколько основных пунктов – требования к механизму, трубопроводам и материалу изготовления.

В конструкции перепускного клапана основными элементами являются пружина, шток и тарелка, на которую воздействует давление теплоносителя. В совокупности они должны формировать надежный механизм с точно рассчитанными параметрами. Главными из них являются условия срабатывания предохранительного клапана для системы отопления, подбор, установка.

Различают два этапа в работе устройства – время начала движения штока и полное открытие прохода для удаления излишка воды. Процентная разница значения давления между ними является основной характеристикой клапана. Кроме этого, она зависит от номинального значения давления в системе отопления.

Чем выше рабочее давление, тем быстрее должно срабатывать устройство. При этом витки пружины предохранительного клапана для отопления не должны соприкасаться друг с другом.

Регулировочный механизм обязательно защищен от непосредственного влияния горячей воды.

Так как при долгом простое возможно «залипание» пружины, то в устройстве должен присутствовать механизм проверки его работоспособности (шток для ручного оттягивания пружины).

Подвод трубопровода

Перед тем как подбирать предохранительный клапан для системы отопления, нужно правильно определиться с его диаметром. Он не должен быть меньше самого подводящего патрубка. В противном случае гидравлическое сопротивление не позволит устройству нормально выполнять свои функции. Обязательно предусмотрена защита сбросного предохранительного клапана для системы отопления от промерзания – воздействие минусовых температур негативно влияет на работу.

Во время монтажа предохранительный клапан системы отопления должен иметь уклон только в сторону котла. Это обеспечит минимальные гидравлические потери при воздействии давления на тарелку.

Материал изготовления

Корпус чаще всего изготавливается из латуни, так как этот материал имеет минимальный коэффициент температурного расширения, надежен и доступен в финансовом плане. Подбор предохранительного клапана системы отопления по этому параметру очень важен – при достижении максимального давления корпус не должен разрушаться.

Для предохранительного клапана отопления принцип работы заключается еще и в своевременной настройке значения давления срабатывания. Чтобы сделать это максимально быстро регулирующий блок изготавливается из специального термостойкого пластика. Он не изменяет своей геометрии и остается жестким даже при максимальной температуре воды.

Типы баков

• открытые;
• закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

• простота и неприхотливость обслуживания;
• отсутствие дополнительных элементов;
• простота управления.

Недостатки:

• открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
• из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
• установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

• полная герметичность системы;
• отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
• простота монтажа;
• экономичность.

Недостатки:

• необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
• риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

• отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
• установка в любом удобном месте внутри помещения;
• отсутствие необходимости теплоизоляции;
• простота монтажа;
• надёжность;
• экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

• невозможность изготовить своими руками без специальных материалов и инструментов;
• периодическая проверка давления инертного газа;
• при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Разновидности клапанов

Мембрана под действием напора перегретого теплоносителя поднимается и сбрасывается в сток

Для установки в систему обогрева подходят следующие виды механизмов:

Сбросной

По принципу самого простого защитного устройства функционирует сбросной клапан для отопления: образующиеся газы или теплоноситель после достижения границы избыточного давления надавливают на мембрану и оставляют систему.

Рычажно-грузовой

Подходит для труб с диаметром 0,2 м и больше. В отопительные системы, в которых источник тепла — котел, клапаны рычажно-грузового типа не устанавливаются. В этих механизмах для увеличения воздействия на мембрану применяют груз. С целью определения силы давления, при достижении которой клапан включается в работу, проводится настройка методом изменения массы груза.

Обратный

Аварийное устройство такого вида монтируют для сброса чрезмерного давления. Дополнительно он разрешает теплоносителю перемещаться по трубам лишь в одном течении, определенном проектом.

Пружинный

В шаровой конструкции клапана избыточное давление зависит от веса и размера шара

Наиболее востребованный прибор, используется для автономной системы обогрева. Устройство отличается прочностью, простенькой конструкцией: шток прижимается пружиной. Настроить параметры срабатывания устройства возможно присутствующим регулирующим механизмом. Сила воздействия определяется степенью сжатия.

Шаровый

Имеет очень простую конструкцию: отверстие закрывается обычным стальным шаром (силой веса). Давление срабатывания клапана вычислено предварительно, оно напрямую зависит от диаметра отверстия и веса шара.

Воздушный

Предназначение такого клапана — освобождать систему от образующихся газов, которые создают пробки и препятствуют правильной работе отопления.

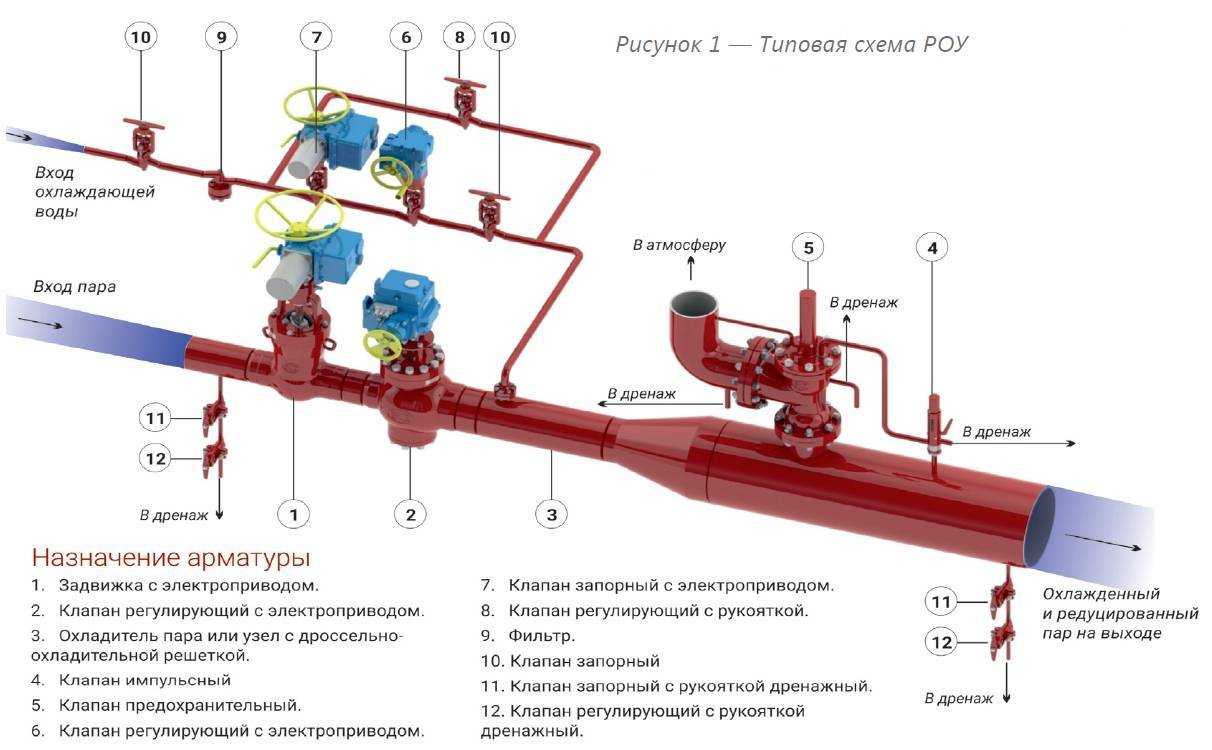

Другая запорная арматура

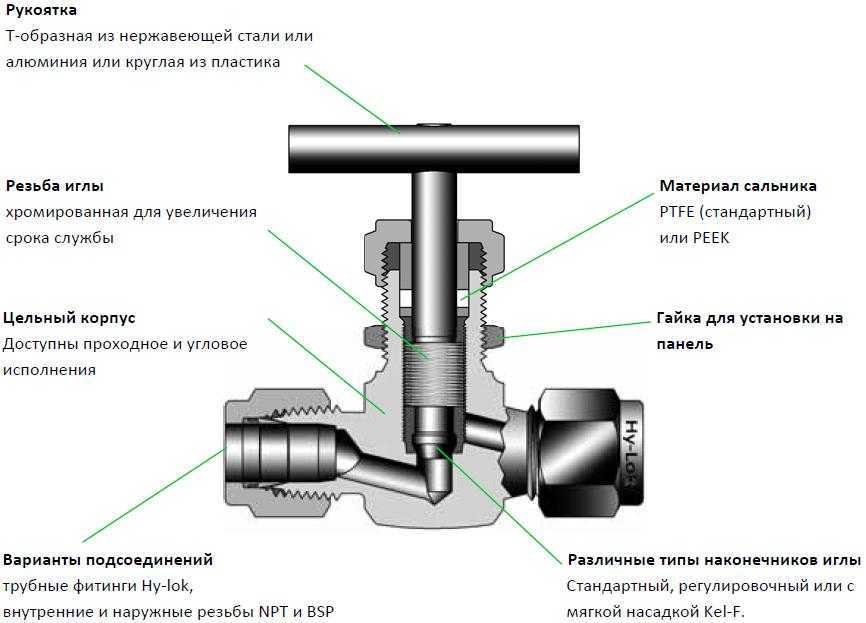

В отопительной системе применяются игольчатые вентили. Игольчатый вентиль для отопления обладает формой затвора в виде узкого конуса. Он надежно перекрывает и регулирует поток воды при высоких давлениях.

Игольчатый вентиль

Электромагнитный клапан для отопления представляет собой простейшее и самое доступное решение ля автоматизации регулирования потока воды в трубах. Требования к воде – это отсутствие твердых частиц.

Компенсаторы отопления служат для компенсации деформаций трубопроводов под высокими температурами для того чтобы снизить вибрации.

Сервопривод для отопления

Компенсаторы отопления

Чтобы регулировать отопительные системы, применяется сервопривод для отопления схема установки которого предполагает простой механизм: на вход поступает вода, датчик подает на выход воду с необходимой дозировкой объема, напряжения и температуры.

Здесь есть специальный котел, который нагревает воду. Именно от такого прибора, как водяной калорифер для приточного отопления, зависит конструкция и назначение котла. Благодаря этому устройству холодная вода получает необходимое тепло от уже нагретой воды.

Назначение предохранительного клапана в системе отопления

Регулируемый пружинный предохранительный клапан. Наиболее часто используется в системах индивидуального отопления. Повышение температуры теплоносителя в водяном контуре отопления приводит к повышению давления, оказываемого на стенки системы. Особенно критичными являются температуры свыше 90-95°C, когда вода начинает вскипать, выделяя пар. Давление в системе возрастает в геометрической прогрессии. Если современны трубы и радиаторы рассчитаны, как правило, на давление 6-9 бар и более, то наиболее уязвимой точкой системы являются теплообменники котлов, которые у современных моделей выдерживают давление до 3 бар, а у более старых и вовсе – 2 бар.

Впоследствии может произойти не просто протечка теплообменника, но и короткое замыкание, серьезный потоп вследствие протечки больших объемов теплоносителя.

Предохранительный клапан обеспечивает автоматический выпуск пара или теплоносителя, освобождая в системе место для расширения вследствие нагревания, что не позволяет давлению внутри водяного контура достигнуть критических значений. После сброса давления, клапан также автоматически закрывается. Врезается клапан в трубопровод возле самого котла, часто вместе с ним также устанавливают манометр и автоматический воздухоотводчик, вместе этот комплекс называют группой безопасности.

Принцип предотвращения критических показателей давления в отопительной системе за счет предохранительного клапана.

Если современные модели газовых и электрических котлов благодаря продвинутой автоматике способны не допустить перегрева, как минимум просто своевременно выключая горелки, то для твердотопливных котлов установка предохранительного клапана является обязательной. Даже после закрытия заслонки, теплообменник в твердотопливном котле продолжает еще какое-то время получать тепло. Именно по причине инерционности теплогенератора может произойти серьезный перегрев.

Также обязательным сбросной клапан является и для паровых котлов (используемых, как правило, в промышленных целях). Однако мы рекомендуем врезать предохранительный клапан в систему отопления с любым котлом, в том числе и газовым, устанавливая клапан в составе группы безопасности.

Монтаж оборудования

Для монтажа клапана своими руками понадобятся определенные инструменты.

Понадобятся:

1.ключи гаечные, разводные.

2.отвертка крестовая.

3.пассатижи.

4.герметик.

5.рулетка.

Выбирают место для установки прибора. Его устанавливают на участке трубопровода для подачи воды, около патрубка, идущего от котла. Расстояние между ними не должно превышать трехсот метров.

Все клапаны малых размеров имеют резьбу, с помощью которой стыкуют детали. Все стыки смазывают герметиком.

Внимание! Фум-лента для обработки стыков не подойдет, потому что материал не устойчив к высоким температурам. При установке следует опираться на инструкцию

При установке следует опираться на инструкцию.

При выборе условного диаметра опираются на требования госстандартов, лучше прибегнуть к помощи специалистов.

Если все расчеты ведутся самостоятельно, легче это сделать с помощью онлайн-калькулятора.

Внимание! Чтобы понизить гидравлические потери при давлении жидкости на клапан, следует монтировать прибор под наклоном к котлу. Прижимная конструкция влияет на регулировку работы прибора

В устройстве с пружиной имеется колпачок. Уровень сжатия пружинки настраивают, вращая ее. Регулировка механизма имеет высокую точность

Прижимная конструкция влияет на регулировку работы прибора. В устройстве с пружиной имеется колпачок. Уровень сжатия пружинки настраивают, вращая ее. Регулировка механизма имеет высокую точность.

В приборах с рычагом регулировка выполняется с помощью увеличения массы груза либо его перемещением.

Если клапан срабатывает свыше 8 раз, то пружина либо тарелка изнашиваются, нарушается герметичность прибора. В таком случае следует произвести замену клапана.

Виды предохранительных клапанов

Данные элементы защиты классифицируют по-разному.

	Принцип работы	Высота подъёма затвора	Способ открытия затвора	Способ нагружения золотника
1	Прямого действия	Малоподъёмные	Пропорциональные	Пружинные
2	Непрямого действия	Полноподъёмные	Двухступенчатые	Рычажно-газовые
3				Импульсные

Пружинные – самые распространённые, используются для котельных небольшого размера. Они имеют простую и надёжную конструкцию и возможность лёгкой регулировки рабочего давление в системе. Также из преимуществ можно выделить низкую стоимость.Рычажные предохранительные устройства не пользуются особой популярностью, потому что, в основном, модельный ряд представлен диаметрами от 50 мм. Их используют в промышленной сфере.Импульсные устройства используют на паровых котлах с давлением больше 39 кгс/кв.см (3,9 МПа). На каждый котел устанавливают, как минимум, по 2 шт. (контрольный и рабочий).Малоподъёмные имеют высоту подъёма затвора от 5% от диаметра седла, поэтому имеют низкую пропускную способность. Из достоинств можно выделить: несложную конструкцию, доступную цену.

Малоподъемный и полноподъемный

В полноподъёмных затвор поднимается на высоту не менее 25% диаметра седла. Их относят к двухступенчатым. Характеризуются большой пропускной способностью, высокой стоимостью и сложной конструкцией.

Полноподъёмные защитные устройства имеют колокол. Его задача состоит в том, чтобы помочь затвору достигнуть полного подъёма. Полноподъёмные используют, в основном, в тех системах, в которых среда сжимается.
Пропорциональные открывают затвор соразмерно увеличению давления и объём сбрасываемой среды пропорционально увеличивается с подъемом затвора. Эти защитные устройства применяют для воды и других жидких сред.

Из преимуществ использования пропорционального клапана можно выделить:

• открытие затвора согласно необходимости;
• лёгкую конструкцию;
• низкую стоимость;
• автоматически возникают колебания.

Недостаток двухступенчатых устройств – автоколебание затвора. Причина этого – превышение типоразмера или переменный аварийный расход среды.

Заключение

Чтобы отопительная конструкция исправно работала, требуется не только снабдить узел котельной приспособлениями для повышения безопасности, но и правильно пользоваться оборудованием. Рекомендуется регулярно проверять исправность элементов единой системы, своевременно устранять мелкие неполадки.

Все запорные элементы и краны экстренного сброса всегда должны закрепляться прочно, быть рабочими, чтобы избежать разорванных труб или взрыва котла.

Наглядное объяснение принципа установки воздушного клапана можно посмотреть в следующем видео:
