Система отопления ленинградка - достоинства, недостатки и возможности модернизации

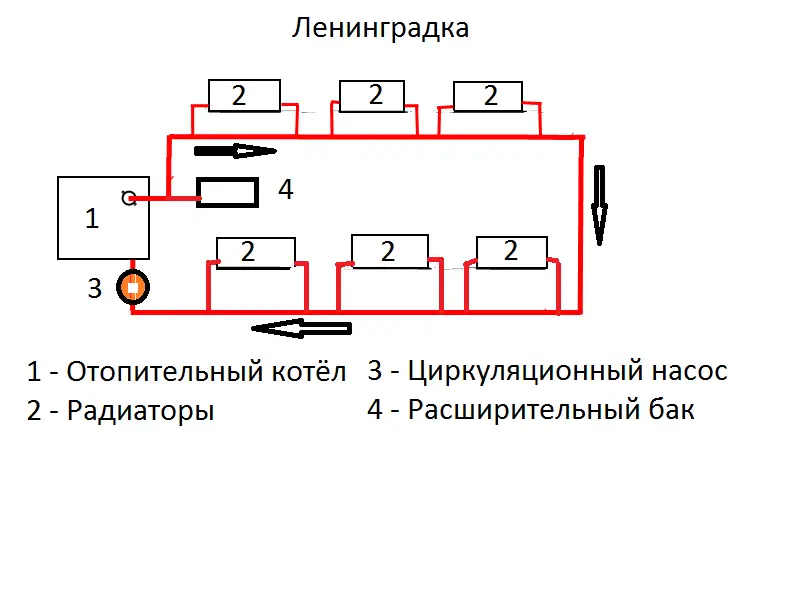

Схема однотрубной Ленинградской системы горизонтального типа

Для такой системы отопления как Ленинградка, устанавливаемой в частном доме, обычно используют горизонтальную схему. Осуществляя монтаж по горизонтальной схеме

необходимо принимать во внимание тот факт, что все обогревательные элементы (батареи) размещаются на одном уровне, а устанавливаются они вдоль стен по периметру обустраиваемого помещения

Для примера рассмотрим самую простую классическую горизонтальную схему открытого типа с принудительной циркуляцией.

Горизонтальная схема системы отопления открытого типа с принудительной циркуляцией

Стрелки указывают направление движения теплоносителя.

Посмотрев на схему, представленную на рисунке, вы увидите, что составными элементами системы являются:

Отопительный котел, который подсоединяется к системе подачи воды и к канализационным сетям (обозначен 1).
Расширительный бачок (3) с патрубком (2) – именно благодаря этому бачку система и именуется открытой. Совместно с расширительным баком установлен патрубок, из которого вытекает лишнее количество жидкости при заполнении контура, и воздух, который образуется при закипании жидкости в котле.
Циркуляционный насос (4), он располагается на обратном трубопроводе. Это устройство отвечает за циркуляцию воды по контуру.
Трубопровод подачи горячей воды (14) и трубопровод отвода охлажденного теплоносителя (9).
Радиаторы (8) с установленными кранами Маевского (7), непосредственно через них спускается воздух.
Фильтр (12), вода протекает через него до того, как попадет в котел.
Два шаровых крана (11) — когда открывается один из них, система заполняется теплоносителем-водой до самого патрубка. Второй является секретным, он отвечает за слив воды из системы в канализацию (10).

Батареи на схеме подключены трубопроводом снизу, однако можно и выполнить диагональное подключение, оно отличается более высокой эффективностью и теплоотдачей.

Теперь перейдет к горизонтальной схеме закрытого типа, где движения теплоносителя осуществляется принудительно.

Горизонтальная схема системы отопления закрытого типа с принудительной циркуляцией

Если сравнить закрытую систему с открытой, то первая находится под давлением, это обусловлено тем, что расширительный бачок здесь — закрытый. Также в комплектацию системы входит панель контроля и управления. Она выполнена из корпуса, на который монтируются следующие элементы:

предохранительный клапан: осуществляя выбор этой детали, необходимо учитывать технические характеристики котла. Если терморегулятор деформируется или вовсе выйдет из строя, то через клапан уйдут излишки воды, тем самым давление в системе снизится;
воздухоотводчик, данный элемент отвечает за отведение ненужного воздуха из системы. Если система терморегуляции будет сломана, то при закипании жидкости в котле образуется лишнее количество воздуха, которое автоматически удалится через воздухоотводчик;
манометр, этот прибор отвечает за контроль и изменение давления в системе. Оптимальные показатели давления равняются 1,5 Атм., однако показатель может быть другим — чаще всего он зависит от параметров котла.

Проведение работ

Когда определились со схемой подключения и выбрали материалы, можно приступать к работам по сборке системы.

Они состоят из следующих этапов (на примере вертикального подключения радиаторов):

Подготовка. На этом этапе устанавливают держатели для труб. Если из планируется скрыть в стенах, готовят штробы.
Установка котла. Устанавливают нагревательный котел.
Прокладка основной магистрали. От котла прокладывают два контура труб: верхний и нижний.
В верхнем контуре делаются отводы. Если речь идет о полипропиленовых трубах, то отводы создаются с помощью тройников. Если трубы металлические, то в них проделывают отверстие, куда вваривают байпас меньшего диаметра.
При необходимости в байпасы монтируют краны для перекрытия доступа теплоносителя или регулировки температуры батареи.
К байпасам подключают радиаторы.
К отводу верхнего контура системы подсоединяют расширительный бак.

Все, работы закончены. Можно заполнять систему водой.

Плюсы и минусы системы

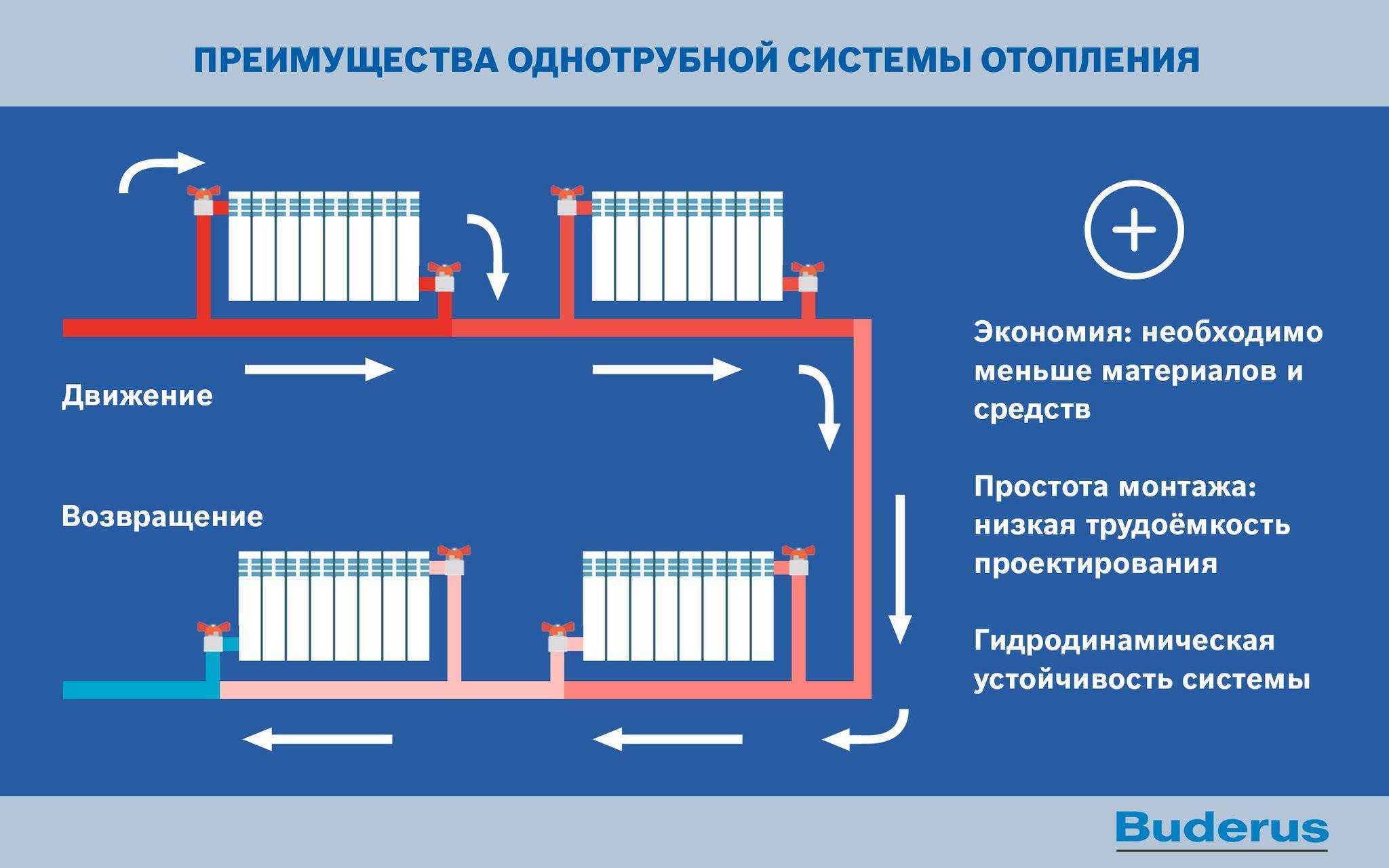

К достоинствам «ленинградки» можно отнести:

Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.

Мнение эксперта Гребнев Вадим Савельевич Монтажник отопительных систем

Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.

Впрочем, у системы есть и недостатки. Вот основные:

Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.

Технологические схемы разводки

Если вы решили сделать ленинградскую систему отопления частного дома своими руками, то можете воспользоваться разными схемами. У каждой разновидности есть свои особенности, плюсы и минусы, о которых мы расскажем дальше.

Вертикальная схема

Если используется однотрубная система отопления Ленинградка, схема с вертикальной разводкой подходит для двухэтажных построек с небольшой отапливаемой площадью. Она бывает открытого и закрытого типа. Движение теплоносителя в контуре бывает естественным или принудительным.

Такие схемы сложнее в реализации, потому что трубы прокладываются в верхней части стен под заданным углом относительно тока жидкости. Теплоноситель движется из котла в расширительную емкость, а оттуда под давлением перемещается по трубам к радиаторам. Чтобы система работала правильно и эффективно, котел устанавливается ниже уровня монтажа радиаторов.

Горизонтальная схема

Горизонтальная схема однотрубной системы отопления Ленинградка подходит для небольших по площади помещений и одноэтажных частных построек. При этом все батареи устанавливаются в одном уровне по периметру помещения вдоль стеновой поверхности.

При использовании принудительной циркуляции схема состоит из следующих элементов:

нагревательный котел, который подключается к канализационной системе и подаче воды;
расширительный бак открытой разновидности с патрубком для удаления излишков воды и воздуха, появляющегося при закипании жидкости;
циркуляционный насос, встроенный в трубопровод;
радиаторы с кранами Маевского;
трубопроводы для подачи и отведения теплоносителя;
фильтр для очистки воды, подающейся в котел;
шаровые краны для заполнения системы и слива жидкости.

Если монтируется система закрытого типа, то дополнительно понадобится манометр, воздухоотводчик, предохранительный клапан. Вместо бака открытого типа используется резервуар закрытой разновидности.

Самотек и применение насоса

Система отопления Ленинградка в частном доме от газового котла или другого нагревательного оборудования может быть самотечной или с циркуляцией теплового носителя за счет работы насоса.

Сравним две эти разновидности, чтобы выбрать лучший вариант:

Для организации естественного тока жидкости нужно правильно выбрать диаметр труб, точно рассчитать углы их наклона и протяженность трубопровода.
Системы с естественным током теплоносителя эффективно работают только в небольших одноэтажных постройках.
При сооружении контура с принудительным током можно использовать трубы меньшего диаметра, чем при организации самотека. Трубопроводы большого диаметра стоят дороже и некрасиво смотрятся в интерьере.
Поскольку нагревательное оборудование должно быть установлено ниже радиаторов в самотечных системах, в доме должен быть подвал, а расширительный бак устанавливается на хорошо утепленном чердаке. Контуры с принудительной циркуляцией лишены этих недостатков.
Проблема самотека в постройке с двумя этажами заключается в том, что на 2-ом этаже приборы нагреваются сильнее. Для решения проблемы на первом этаже устанавливают радиаторы с большим числом секций, чем на втором.
Контуры с естественным током не подходят для домов с мансардными этажами, а также для построек сезонного проживания.

2 Особенности схем

В небольших загородных домах с одним жилым этажом чаще всего устанавливают «Ленинградку» горизонтальным образом. На практике, при монтаже всей системы следует учесть, что все материалы должны располагаться на одном уровне. Классическая схема открытого типа содержит:

Котел обогрева, соединенный с системой подачи воды и канализационной сетью.
Расширительный бак с патрубком, именно он делает систему открытой.
Циркуляционный насос, встроенный на обратной трубе. Благодаря ему происходит циркуляция воды по всему периметру.
Трубы с подачей горячей водой и трубы отвода охлажденной воды или антифриза.
Радиаторы с вентилями, откуда выпускается воздух.
Фильтр, который пропускает теплоноситель перед попаданием в котел.
Два шаровых крана — первый позволяет системе наполниться теплоносителем. Второй осуществляет выпуск воды напрямую в канализацию.

Батареи на картинке соединены трубопроводом вниз, но можно применить и диагональное соединение — более эффективное. Схема Ленинградской системы отопления:

Но и эта схема не обделена недостатками. Например, если понадобится заменить радиатор или отремонтировать его, то придется отключать всю сеть, сливать воду, что не скажется благоприятным образом в отопительный сезон. Кроме того, она не позволяет регулировать радиаторы — менять температуру в здании. Решить проблемы может другой порядок расположения материалов:

В нижнюю трубу в схеме внедрили байпасы, которые регулируют величину протока. Когда игольчатый клапан закрывается полностью, радиатор работает на всю мощность и отдает большое количество тепла. Если же клапан слегка приоткрывается, то часть воды проходит через байпас, часть через шаровой кран. Таким образом, можно изменить температуру в помещении, меняя положение вентиля.

Что касается закрытых систем, то здесь вся магистраль оказывается под давлением благодаря расширительному бачку. Кроме того, здесь присутствует панель контроля. Она состоит из корпуса, куда устанавливают:

Предохранительный вентиль. Он выбирается для каждого котла отдельно, учитывая максимально допустимое значение давления. Если терморегулятор сломается, то через клапан выйдет весь теплоноситель, а давление понизится.
Воздухоотводчик. Прибор выводит лишнее количество воздуха. Если произойдет поломка системы терморегуляции, то при кипении жидкости в котле возникнет лишний воздух, который удалится через устройство.
Манометр. Это устройство, контролирующее и изменяющее давление в сети. Стандартное значение давления составляет 1,5 атм, но все зависит от характеристик котла.

Вертикальный вариант «Ленинградки» применяется в небольших двухэтажных домах. Они могут быть открытыми или закрытыми, с самотеком или автоматизированной циркуляцией. Причем провести подключение конструкции без насоса на практике довольно-таки тяжело. Трубопровод здесь устанавливается в верхнем участке стен под углом. Теплоноситель поступает из котла в бачок, затем под давлением перемещается по трубам и радиаторам.

Настройка системы

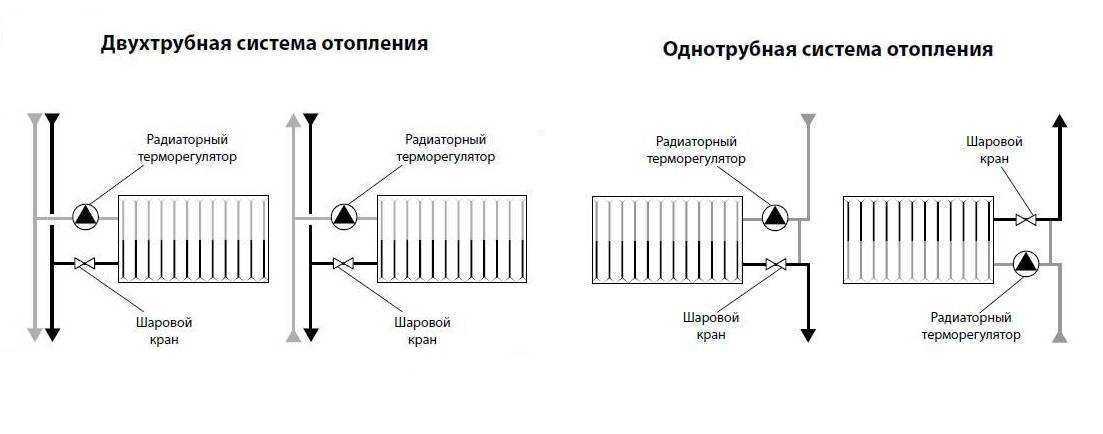

Основная проблема однотрубной схемы подключения радиаторов «ленинградка» — в настройке равномерного распределения теплоносителя по радиаторам на всем протяжении контура. Большая часть тепла выделяется на теплообменниках ближе к котлу по входу. Так что даже если помещение граничит с котельной, но запитано последним, может оказаться без должного обогрева.

Существует три типа включения радиаторов:

с неизменным сечением общей трубы;
со снижением диаметра участков трубы между отводами к радиаторам;
с использованием игольчатых вентилей на каждом участке байпаса.

Для каждого радиатора желательно установить шаровые вентили с двумя позициями вкл/выкл на оба ввода.

Вариант с неизменным диаметром актуален для отопления с естественной циркуляцией и только. При использовании насоса лучше остановиться на одной из двух других схем включения.

Подбор диаметра труб

Если байпас выполнить меньшим диаметром трубы, чем магистраль, то его сопротивление будет выше и больше горячего теплоносителя будет проходить черед теплообменник, отдавая тепло воздуху в помещении.

Ввиду наличия стандартизированного ряда размера сечения труб, выполнять подробный расчет, подбирая оптимальное распределение теплоносителя, не имеет смысла

Важно подобрать оптимальный диаметр для магистральной трубы, исходя из скорости тока теплоносителя. На один размер меньше будет верхняя граница допустимых значений

Нижняя граница — это диаметр трубы для подключения радиатора.

1 — байпас 1 дюйм; 2 — магистральная труба 1,5 дюйма; 3 — труба подключения радиатора ¾ дюйма

Если магистраль выбрана размером 1,5 дюйма, а для подключения радиатора используется ¾ дюйма, то байпас можно изготовить из трубы ¾ или 1 дюйм. Для равномерного распределения первая треть радиаторов подключается без изменения сечения, а далее с уменьшенным диаметром байпаса.

С помощью вентилей

При наличии нескольких контуров отопления для балансировки каждого из них перед объединением на общую обратку устанавливаются игольчатые вентили. На контур с максимальным сопротивлением большей протяженности допускается вентиль не ставить.

Если установить игольчатый вентиль на каждый байпас, то можно в любых допустимых пределах регулировать количество теплоносителя, проходящего через радиатор. Это самый эффективный способ настройки «ленинградки» для отопления частного дома.
